铁路集装箱专用车

集装箱运输车的分类与结构特点一、集装箱运输车的类型与特点1.集装箱运输车类型集装箱运输车有普通载货汽车、半挂汽车列车、全挂汽车列车、双挂汽车列车4种类型。

目前，公路集装箱运输一般采用鞍式牵引汽车牵引半挂车的型式，这也是集装箱专用汽车的最佳型式。

集装箱半挂汽车列车具有良好的机动性，适用于“区段运输”、“甩挂运输”和“滚装运输”。

图9-6为集装箱半挂汽车列车。

集装箱半挂车按其车架的型式分为鹅颈式和平直式两类。

鹅颈式集装箱半挂车主要用于运输底前下部设有沟槽的集装箱，以降低集装箱的装载高度；平直式集装箱半挂车是目前世界上使用最广泛的，按其结构特点又可分为平板式和骨架式。

各国均以骨架式的集装箱半挂车作为正规的公路运输集装箱半挂车。

图9-7所示为骨架式集装箱半挂车。

车架是由两根纵梁和若干根横梁组成的骨架式结构，不设半挂车底板，集装箱直接落在半挂车骨架上，用横梁端部装备的转锁装置1将集装箱固定并锁紧。

骨架式集装箱半挂车具有结构简单、制造容易、整备质量小、成本低等优点。

图9-8所示为平板式集装箱半挂车，它是在框架式车架的基础上铺设半挂车底板，大都采用钢板铺设。

该种车除了能装运标准集装箱以外，还可以插上立柱装运钢材、木材、长大件货物等。

平板式集装箱半挂车具有用途较广、适应性强等优点，但其整备质量大、制造成本高。

二、集装箱运输车的转锁装置及维修1.转锁装置转锁装置是用来固定集装箱的。

在集装箱运输过程中，用4个转锁装置通过集装箱的角件将集装箱固定在其运输车辆上。

转锁的结构如图9-9所示。

集装箱往集装箱运输车上放置时，集装箱底角件上的长槽孔沿着转锁装置夹头4上的锥形导向落在车架上，转锁装置的夹头插入集装箱角件的长槽孔中，集装箱即可定位。

转动手柄2.将其夹入弹簧夹1内，即可将集装箱锁住（如图示位置）；将手柄2反转90°，就可卸下集装箱。

若需运载普通长件货物时，可将夹头4连通转锁体5一起卸下。

图9-10为翻转时转锁装置。

新型货车－70t级集装箱专用车70t级集装箱专用车苏打粉漏斗车（图）苏打粉漏斗车适用于温度在-5度～+45度海拔高度在0～1500m的1067mm轨距线路上运行，供博茨瓦纳铁路装用苏打粉用。

苏打粉漏斗车是齐轨公司根据合同及技术规范的要求为博茨瓦纳制造的漏斗车。

该车已在博茨瓦纳投入运用达180 万公里以上，运用性能稳定良好，深受用户好评。

该车的研制成功，不仅提高了我国铁路车辆产业在世界上的声誉，增强了在国际市场上的竞争实力，提高了我国车辆设计、制造、试验水平，同时，也为我国跻身国际铁路货车市场积累了一定的经验，开辟了广阔的市场。

C100A型运煤敞车（图）为满足包钢集团公司要求，在不提高车辆轴重的情况下提高车辆的载重能力，并提高车辆的运输效率，而为其研制了采用三支点承载方式的100t级专用敞车--C100A型矿料钢材运输专用敞车。

该车是在C100型矿料、钢材专用敞车的基础上，按照用户的要求对车辆的内长、最大高度等技术参数进行了调整，并将车体每侧的下侧门数量增加至8个，方便卸货作业要求，其余结构参数与C100型敞车完全相同。

该车车辆采用三个转K2型转向架，1位为原型转向架，2、3位转向架为改进摇枕结构的转K2型转向架，并采用旁承承载结构，旁承之间加装了斜楔均衡装置，实现了三个转向架的均衡承载。

车辆具有良好的车辆运行品质和曲线通过性能，可满足商业运营速度120km/h的要求，并可顺利通过机械化驼峰。

应用情况该车根据用户需求已完成60辆车的生产，并已投入运营。

运用至今，运行情况良好，大大提高了包钢集团公司矿料钢材的运输效率，受到用户的好评。

TP型活顶棚车——货物运输保护神（图）TP型活顶棚车采用全钢焊接结构，主要由车体、车钩缓冲装置、制动装置及转向架等组成。

车体由底架、侧墙、端墙、活动车顶、车窗、侧开门等组成，其中车顶为滑动式或吊盖式，车体主要型钢、板材采用09CuPCrNi-A材质。

风制动装置满足主管压力500kPa和600kPa 要求，采用120型控制阀、整体旋压密封式制动缸、双向闸瓦间隙调整器、无级空重车自动调整装置、高摩合成闸瓦，人力制动装置采用脚制动机或NSW型手制动机。

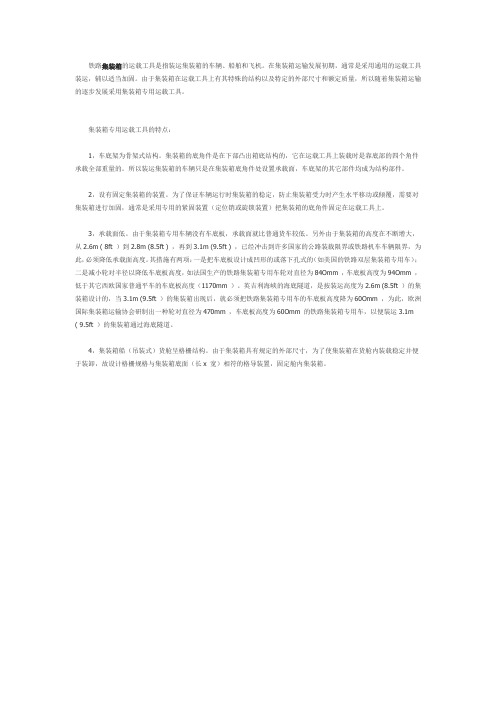

铁路集装箱的运载工具是指装运集装箱的车辆、船舶和飞机。

在集装箱运输发展初期，通常是采用通用的运载工具装运，辅以适当加固。

由于集装箱在运载工具上有其特殊的结构以及特定的外部尺寸和额定质量，所以随着集装箱运输的逐步发展采用集装箱专用运载工具。

集装箱专用运载工具的特点：1，车底架为骨架式结构。

集装箱的底角件是在下部凸出箱底结构的，它在运载工具上装载时是靠底部的四个角件承载全部重量的。

所以装运集装箱的车辆只是在集装箱底角件处设置承载面，车底架的其它部件均成为结构部件。

2，设有固定集装箱的装置。

为了保证车辆运行时集装箱的稳定，防止集装箱受力时产生水平移动或倾覆，需要对集装箱进行加固，通常是采用专用的紧固装置（定位销或旋锁装置）把集装箱的底角件固定在运载工具上。

3，承载面低。

由于集装箱专用车辆没有车底板，承载面就比普通货车较低。

另外由于集装箱的高度在不断增大，从2.6m ( 8ft ）到2.8m (8.5ft ) ，再到3.1m (9.5ft ) ，已经冲击到许多国家的公路装载限界或铁路机车车辆限界，为此，必须降低承载面高度。

其措施有两项：一是把车底板设计成凹形的或落下孔式的（如美国的铁路双层集装箱专用车）；二是减小轮对半径以降低车底板高度，如法国生产的铁路集装箱专用车轮对直径为84Omm ，车底板高度为94Omm ，低于其它西欧国家普通平车的车底板高度（1170mm ）。

英吉利海峡的海底隧道，是按装运高度为2.6m (8.5ft ）的集装箱设计的，当3.1m (9.5ft ）的集装箱出现后，就必须把铁路集装箱专用车的车底板高度降为60Omm ，为此，欧洲国际集装箱运输协会研制出一种轮对直径为470mm ，车底板高度为60Omm 的铁路集装箱专用车，以便装运3.1m ( 9.5ft ）的集装箱通过海底隧道。

4，集装箱船（吊装式）货舱呈格栅结构。

由于集装箱具有规定的外部尺寸，为了使集装箱在货舱内装载稳定并便于装卸，故设计格栅规格与集装箱底面（长x 宽）相符的格导装置，固定舱内集装箱。

货车基本型号表车种基本型号棚车P长大货物车 D 敞车 C毒品车W平车N家畜车J罐车G水泥车U保温车B粮食车L集装箱车X特种车T矿石车K守车S中国铁路集装箱平车的发展概述目前，中国集装箱专用平车种类有X6A、X6B、X6C、X1K、X2H（X2K）、X3K、X4K、X6K等，保有量为8300多辆，可装载集装箱的两用平车的品种有NX17A、NX17B、NX70（NX70H）等，保有量为15400多辆。

根据铁路中长期铁路网发展规划，为满足国民经济快速发展的需要，中国集装箱车辆的数量及品种将有较大发展。

1.集装箱专用平车系列1.1 NJ系列中国自1975年开始发展国内5t集装箱运输，用敞车装运，运能浪费大。

1980年研制了载重量为40t的第一代NJ4A型集装箱专用平车，NJ4A型平车和5D箱，是按GB/T1413-1978《货物集装箱外部尺寸和重量系列》标准设计制造的，实践证明：该标准没有从我国铁路运输实际情况出发，没有充分利用机车车辆限界空间，盲目采用了ISO标准系列。

从而浪费了大量铁路运输能力，为此要求发展国内新型集装箱和与之配套装运车辆。

1987年研制了载重量为60t的第二代NJ6A型集装箱专用平车。

该车是在总结NJ4A型集装箱专用平车和运营5D型5t箱经验的基础上发展起来的。

该车根据铁科技【1986】893号文《关于下达集装箱专用平车设计任务书的通知》，于1986年9月开始设计，于1988年6月1日通过部级鉴定并于同年7月份投入批量生产。

该车鉴定时型号暂定为NJ6A，后根据工机【1989】25号电报指示，从1988年12月起车型改为X6A型。

1.2 X6系列X6A型集装箱专用平车是由北京二七车辆厂1988年研制生产的集装箱专用平车。

该车用于装载铁路标准的5t、10t集装箱和国际标准的20ft、40ft集装箱。

X6B、X6C型集装箱专用平车是由二七车辆厂分别于1994、1997年设计的，用于装载铁路标准10t集装箱和国际标准20ft、40ft集装箱及45ft长大集装箱。

国际铁路运输第⼆章：铁路集装箱车⽪型号,及铁路运输的注意事项第⼆章:铁路集装箱/车⽪型号,及铁路运输的注意事项铁路集装箱和海运⼀样,因为现在去中亚各国和俄罗斯基本上都是⽤SOC箱(⾃备箱)常⽤的有20GP/40GP/40HQ.⼀般的载货重量是21.5吨/26吨/25.5吨.其中20GP最⾼可以装26吨,运价不同于21.5吨,需确认.早期,中国铁路的集装箱是可以出境的,为什么现在⼀般不能出境,必须发货⼈或者货代提供集装箱了呢?因为前⼏年,中铁的集装箱到了国外之后,收货⼈提箱提货之后,集装箱不还给当地车站,造成中国铁路损失惨重开始,中铁是列⿊名单,如某个收货⼈/货运公司,不能使⽤中国铁路箱,再后来损失得多了,⼀律禁⽌出境!所以现在有:"买箱运输"---买下海运船公司的⼆⼿集装箱,到了⽬的地,此集装箱归收货⼈所有;"租柜运输"---铁路货代买下集装箱,租给发货⼈使⽤,⽬的地提货后,需还给货代当地的收箱⼈/公司/代理...⽬前,⼴州/深圳/上海/宁波/连云港/青岛/天津等地的买箱价⼤约为23000元/40HQ.这也是为什么铁路运费⾼的主要原因另外,"租柜运输"的情况下,万⼀收货⼈不还集装箱,发货⼈负有连带的赔偿负责.⽕车的⼀节车厢,可以装1个40英尺的集装箱;或者装2个20英尺的集装箱.如果你只有⼀个20英尺的集装箱,必须得配对!配对要求如下:1.同⼀起运站2.同⼀⽬的站3.两个集装箱的总重量,相差上下不能超过5吨.(担⼼⽕车⾼速⾏驶过程中,离⼼⼒造成⾏车危险!)⽕车的车厢就像海运的开顶柜.集装箱要从上往下吊放到车厢⾥.所以要求集装箱的前后左右重量要平衡.否则倾斜超过⼀定的⾓度,集装箱就⽆法安全的吊放到车厢⾥.那就必须掏箱重装.注意是前后左右重量4个⽅向要平衡.铁路车⽪货运列车也称“车⽪”，中国国内⼤约有300多种.常⽤的有棚车(盖车)/平板车/敞车/罐车主要有:C61、C62、C64系列敞车；C16A型低边敞车；N17系列平板车；P61、P62、P64系列棚车。

G60K型轻油罐车是我国目前运用中的主型轻油罐车之一，供装运汽油、煤油、柴油等轻质油类的石油产品之用。

G60K型轻油罐车由底架、罐体、排油装置、外梯、内梯、罐体与底架的安装、空气及手制动装置、车钩缓冲装置和转向架等部分组成。

性能参数：载重（t）60自重（t）20总容积（m3）62.09有效容积（m3）60罐体最大工作压力（MPa）0.15车辆长度（mm）11992商业运营速度（km/h）120通过最小曲线半径（m）145转向架转K2型制动装置120型制动机车钩缓冲装置13号上作用车钩，ST型缓冲器限界符合GB146.1-83《准轨铁路机车车辆限界》GH40L型浓硝酸罐车是根据中国北车集团太原机车车辆厂与柳州化工股分有限公司的购销合同并结合浓硝酸罐车的广阔市场前景而开发研制的。

该车适用于标准轨距上运行。

是供运输浓硝酸的专用铁路罐车性能参数：载重60t自重≤19t轴重21t/ 轴容积42m3罐车长度11988mm轨距1435mm通过最小曲线145m车钩13号上作用式车钩缓冲器ST型缓冲器制动机120型手制动装置NSW型转向架转K2型装卸方式上装上卸商业运营速度120km/h限界符合GB146.1-83《标准轨距铁路机车车辆限界》GF3K型氧化铝罐车是在GF3型基础上换装转K2型转向架并进行相应结构改进的新型氧化铝粉罐车。

该车主要用于散装氧化铝、膨润土或其它相类似粉状货物的装运，是铁路干线运输不可缺少的专用罐车。

该车利用流态化输送原理，将罐内散装的粉状货物经管道直接输送到贮藏库，以减少包装和粉尘飞扬，降低成本，提高效率，减少了对周边环境的污染。

性能参数：载重（t）60自重（t）21.57有效容积（m3）62工作压力（MPa）≥0.35安全阀排气压力（MPa）≥0.4装料口数目（个） 4卸料口数目2个卸料方式上卸式转向架型式转K2转向架商业运营速度（Km/h）120制动机120型车钩缓冲装置13号上作用C级钢车钩ST型缓冲器通过最小曲线半径（m）145限界符合GB146.1-83《标准轨距铁路机车车辆限界》GF18K型水泥罐车是中国北车集团太原机车车辆厂于2004年研制开发的。
