励磁涌流对继电保护的影响及避免措施摘要:变压器的励磁涌流是一个比较复杂的问题，还需要对其各涌流暂态过程、波形特点进行分析，采取合理的措施应对其系统影响。
本文主要从作者实际工作经验入手，分析励磁涌流对其继电保护影响，并且提出了应对的措施，希望对有关从业人员带来帮助。
关键词：励磁涌流；继电保护；措施前言：在小型的变电所投入试运行的时候，都会出现类似的故障，有一条或者是多条10kV出线在试送电开关合闸的时候，过流保护就动作，在不带线路，空合开关的时候，都可以进行依次成功。
经过分析得知，线路的变压器励磁涌流所造成的继电器保护误动作，下面就对其进行分析。
1 励磁涌流的产生及其特点的分析励磁涌流产生在变压器投入之后，绕组在磁路中的变压器就会出现偏磁的情况，这个情况实际上就是单极性的，就该磁通极性、投入前变压器剩磁极性实施比较分析，在相同的时候，就会出现稳态磁、剩磁、偏磁叠加，使得出现饱和磁路的情况，使得励磁的电抗绕组在地变压器的时候，出现比较大的励磁涌流情况。
1.2 励磁的涌流特点分析高次谐波的分量将会大量的存在励磁涌流中，主要电流是二次谐波分量，尖顶波则是变化曲线。
在三相变压器中存在着不同大小的二次谐波，但是就比较大的二次谐波至少存在着一相，励磁涌流的波形明显是偏于时间轴一侧，有着比较大的非周期分量电流。
励磁涌流的衰减常数、铁芯饱和程度有着直接的联系，饱和越深，电抗就越小，衰减就越快。
中小变压器涌流的倍数比较大，衰减就越快。
大型变压器涌流倍数比较小，衰减慢，励磁涌流并非是正弦波，呈现出尖顶波，相邻两个的波形监督，其宽度则是间断角的，间断角大小与其铁芯的饱和、磁通等有着直接影响。
1.3 励磁的涌流危害分析直流分量在励磁涌流的过程中，会过渡的将其电流互感器磁路实施磁化，对其测量的精准度有所影响，极易造成变压器的继电保护装置误动，影响到变压器差动保护，使得变压器投入运行的时候出现屡次出失败。
把电流接入到一台空载变压器上，使得生成磁力的涌流，造成电气内部的相邻连接电站运行变压器的涌流，出现误跳闸的情况，造成大面积停电事故。
产品与应用年第5期66关于变压器冲击引起的线路保护误动分析白戈亮（国电电力朔州怀仁电厂项目筹建处工程部，山西大同037043）摘要本文主要分析了变压器在冲击时引起线路过流保护动作，从理论和实际上分析了产生的原因，并提出了解决方法。
关键词：过流保护动作；励磁涌流；防止过流保护动作的措施Analysis on Misoperation of Line Protection Caused by Irush Cur rent from Power TransformerBai Gelia ng(The Department Planning of Gdpower Shuozhouhuairen,Datong,Shanxi 037043)Abstr act The article analyzes the scene from the view of theory and practice,that line OC protection will misoperate under the inrush of power transformer,and then solutions on it is given here.Key words ：over-current protection action ；inrush current ；action to prevent over-current protection measures1系统简介某热电厂220kV 系统，为单母主接线，由一条线路与系统连接，母线上有两二台主变压器，一台起备变。
主变压器型号为：容量75MV A 型式：SF9-75000/220各侧电压：230±2×2.5％kV/6.3kV U k =14.15%X t*=14/100×(1000/75)=1.866各侧电流：146.8A/6873A 高压侧CT 变比星形600/18000/5，中性点600/5，间隙零序200/5。
变压器励磁涌流引起的线路保护误动作分析一、引言变压器作为电力系统中非常重要的设备之一，其正常运行对于电力系统的稳定性和可靠性至关重要。
然而，在变压器的励磁过程中，会产生励磁涌流，一旦这些励磁涌流通过线路中的保护装置，可能会引起不必要的误动作，给电力系统带来安全隐患和经济损失。
因此，对于变压器励磁涌流引起的线路保护误动作进行分析是非常重要的。
二、励磁涌流的形成原因在变压器励磁过程中，主要通过励磁电流进行励磁。
当励磁电流突变时，会产生励磁涌流。
这种励磁涌流主要由两个因素引起：1.变压器自身特性：变压器的漏抗是一个影响励磁涌流的重要因素，漏抗的变化会导致变压器的磁路发生突变，使得励磁涌流形成。
2.网络的特性：网络中的谐波、电流的非对称性等因素也会导致励磁涌流的形成。
三、励磁涌流对线路保护的影响励磁涌流在通过线路中的保护装置时，会引起保护装置的误动作，从而导致线路的脱离电网运行，给电力系统带来安全隐患。
1.保护装置误动作：励磁涌流通过线路中的保护装置时，会引起保护装置的动作，误判为故障信号，导致对线路进行误保护动作。
这样不仅会降低电力系统的可靠性，还会增加线路的停电时间和运行成本。
2.脱离电网运行：由于励磁涌流引起的误动作，可能导致线路脱离电网运行，进而影响其他设备的正常运行，并对整个电力系统的稳定性产生严重的影响。
四、解决励磁涌流引起的线路保护误动作的措施针对励磁涌流引起的线路保护误动作问题，可以采取以下措施进行解决：1.优化保护装置设置：合理设置保护装置的动作标定值和动作时间延时，减少励磁涌流引起的误动作。
2.使用谐波滤波器：在励磁电流通过线路保护装置之前，通过安装谐波滤波器来滤除谐波成分，降低励磁涌流的幅值，减少保护误动作的发生。
3.采用智能保护装置：使用能够自动学习和自适应的智能保护装置，可以根据励磁涌流的特性自动调整保护装置的工作特性，减少误动作的发生。
4.增强运行监测能力：加强对电力系统运行状态的监测和监控，及时发现励磁涌流引起的线路保护误动作，及时采取相应的措施进行处理。

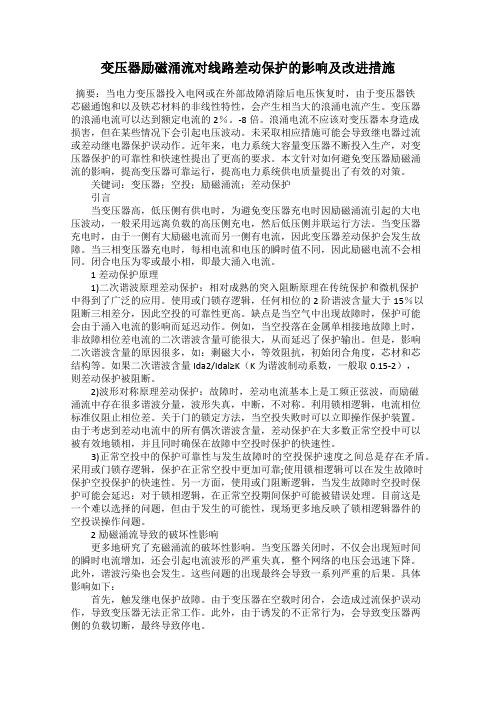

变压器励磁涌流对线路差动保护的影响及改进措施摘要：当电力变压器投入电网或在外部故障消除后电压恢复时，由于变压器铁芯磁通饱和以及铁芯材料的非线性特性，会产生相当大的浪涌电流产生。
变压器的浪涌电流可以达到额定电流的2％。
-8倍。
浪涌电流不应该对变压器本身造成损害，但在某些情况下会引起电压波动。
未采取相应措施可能会导致继电器过流或差动继电器保护误动作。
近年来，电力系统大容量变压器不断投入生产，对变压器保护的可靠性和快速性提出了更高的要求。
本文针对如何避免变压器励磁涌流的影响，提高变压器可靠运行，提高电力系统供电质量提出了有效的对策。
关键词：变压器；空投；励磁涌流；差动保护引言当变压器高，低压侧有供电时，为避免变压器充电时因励磁涌流引起的大电压波动，一般采用远离负载的高压侧充电，然后低压侧并联运行方法。
当变压器充电时，由于一侧有大励磁电流而另一侧有电流，因此变压器差动保护会发生故障。
当三相变压器充电时，每相电流和电压的瞬时值不同，因此励磁电流不会相同。
闭合电压为零或最小相，即最大涌入电流。
1差动保护原理1)二次谐波原理差动保护：相对成熟的突入阻断原理在传统保护和微机保护中得到了广泛的应用。
使用或门锁存逻辑，任何相位的2阶谐波含量大于15％以阻断三相差分，因此空投的可靠性更高。
缺点是当空气中出现故障时，保护可能会由于涌入电流的影响而延迟动作。
例如，当空投落在金属单相接地故障上时，非故障相位差电流的二次谐波含量可能很大，从而延迟了保护输出。
但是，影响二次谐波含量的原因很多，如：剩磁大小，等效阻抗，初始闭合角度，芯材和芯结构等。
如果二次谐波含量Ida2/Idal≥K（K为谐波制动系数，一般取0.15-2），则差动保护被阻断。
2)波形对称原理差动保护：故障时，差动电流基本上是工频正弦波，而励磁涌流中存在很多谐波分量，波形失真，中断，不对称。
利用锁相逻辑，电流相位标准仅阻止相位差。
关于门的锁定方法，当空投失败时可以立即操作保护装置。

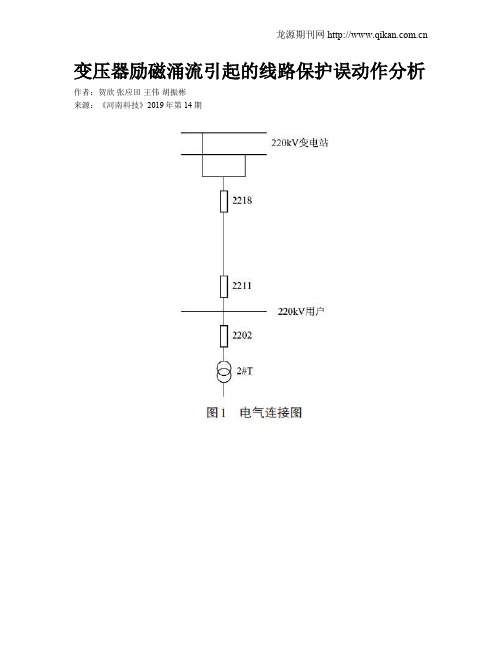

变压器励磁涌流引起的线路保护误动作分析作者：贺欣张应田王伟胡振彬来源：《河南科技》2019年第14期摘要：励磁涌流和内部故障的可靠鉴别是实现变压器差动保护的关键问题，直接制约着变压器差动保护正确动作率。
基于此，本文介绍了一起因变压器励磁涌流引起的220kV输电线路保护误动作，并结合录播图分析了故障原因，提出了合理化建议。
关键词：变压器;励磁涌流;线路保护;误动作中图分类号：TM772 文献标识码：A 文章编号：1003-5168（2019）14-0074-02Analysis of Line Protection Caused by Transformer Inrush CurrentHE Xin1 ZHANG Yingtian1 WANG Wei2 HU Zhenbin3（1.Tianjin Electric Power Technology Development Co.， Ltd.，Tianjin 300384;2.State Grid Tianjin Electric Power Company Electric Power Research Institute，Tianjin 300384;3.State Grid Shandong Electric Power Company Licheng District Power Supply Company of Jinan City，Jinan shandong 250100）Abstract： Reliable identification of magnetizing inrush current and internal fault is the key problem to realize transformer differential protection， which directly restricts the correct action rate of transformer differential protection. Therefore， this paper introduced an incorrect operation of 220kV transmission line protection caused by transformer inrush current， analyzed the causes of the faults combined with the recorded and broadcast maps， and put forward reasonable suggestions.Keywords： transformer;inrush current;line protection;misaction大型電力变压器空载合闸时，由于铁心的非线性饱和特性，可能产生很大的励磁涌流。
变压器励磁涌流对差动保护的影响分析印江县供电局甘金桥水电站主变进行大修后空载试验，主变低压侧断路器合闸时，出现合闸瞬间就跳闸，经多次操作仍出现此情况。
在认真检查变压器后，断路器还出现一合闸即跳闸的现象，后对变压器进行分析，是由于励磁涌流的影响，差动保护的速饱和变流器差动线圈调整不合理，引起保护误动，致使断路器无法合闸，经过处理，故障消除。
1 励滋涌流对变压器切除外部故障后进行空载合闸，电压突然恢复的过程中，变压器可能产生很大的冲击电流，其数值可达额定电流的6～8 倍，将这个电流称之为励磁涌流。
产生励磁涌流的原因是变压器铁芯的严重饱和和励磁阻抗的大幅度降低。
2 励磁涌流的特点励磁涌流数值很大，可达额定电流的6～8 倍。
励磁涌流中含有大量的直流分量及高次谐波分量，其波形偏向时间轴一侧。
励磁涌流具有衰减特性，开始部分衰减得很快，一般经过0.5～1s 后，其值通常不超过0.25～0.5 倍的额定电流，对于大容量变压器，其全部衰减时间可能达到几十秒。
3 消除励磁涌流影响所采取的补偿措施励磁涌流的产生会对变压器的差动保护造成误动作，从而使变压器空载合闸无法进行，为了消除励磁涌流对保护的影响，一般可以采用接入速饱和变流器的补偿措施。
3.1 接入速饱和变流器接入速饱和变流器阻止励磁涌流传递到差动继电器中，如图1。
当励磁涌流进入差动回路时，由于速饱和变流器的铁芯具有极易饱和的特性，其中很大的非周期分量使速饱和变流器的铁芯迅速严重饱和，励磁阻抗锐减，使得励磁涌流中几乎全部非周期分量及部分周期分量电流从速饱和变流器的一次侧绕组通过，变换到二次侧绕组的电流就很小，差动保护就不会动作。
只要合理调节速饱和变流器一二次侧绕组匝数，就可以更好的消除励磁涌流对差动保护的影响。
防止励磁涌流造成差动保护误动的方法研究摘要：文章对防止电力变压器在空载合闸情况下产生的励磁涌流造成差动保护误动作的措施和制动模式作了进一步研究，深入分析了二次谐波制动系数、波形对称原理制动判别门槛值、制动模式对差动保护可靠躲过励磁涌流的影响。
关键词：励磁涌流；差动保护；二次谐波制动；波形对称；误动作为电力变压器的主保护，差动保护的作用是非常关键的，而如何对励磁涌流和故障电流进行有效识别，避免空载合闸下因励磁涌流而造成的差动保护误动，是变压器差动保护中需要重点解决的问题。
通常在实际应用中，多是采用基于励磁涌流波形特征的识别方法，如二次谐波制动、波形对称原理制动和间断角原理制动，制动模式主要有分相制动、或门制动和三取二制动。
目前，为防止励磁涌流造成差动保护误动，采用的各种方案都是基于励磁涌流识别技术进而采取制动措施闭锁差动保护。
但由于实际励磁涌流的复杂性，现在所采用的一些方案在识别励磁涌流并可靠闭锁方面存在不少问题，还不能完全保证差动保护可靠躲过励磁涌流而不误动。
1 一起励磁涌流造成误动事例某年10月29日，某500 kV变电站#1联变年检工作结束后进行联变恢复送电操作。
21：06：35，由220 kV侧24 A开关对1#联变充电时，1#联变第一套RCS-978C、第二套RCS-978C比率差动保护动作出口跳闸，24 A开关跳开；联变非电量保护未动作，瓦斯继电器内无气体。
对事故进行严密分析，判定本次某500 kV变电站#1联变220 kV侧24 A开关在对#1联变充电过程中RCS-978C保护动作跳闸的原因是空投变压器引起励磁涌流达到差动保护启动值，且本次年检进行变压器绕组直流电阻测试，引起铁芯剩磁加大，造成第一次空充时A、B两相二次谐波含量低于定值（定值为15%），励磁涌流制动判据开放差动保护引起的保护误动作。
最后的处理方案是继续送电，并规定今后严格控制大型变压器高、中压绕组直流电阻的测试电流≤5 A，在进行变压器绕组直流电阻测试后，采用反向去磁法对变压器剩磁及时进行消磁。
电力机车变压器励磁涌流及其影响研究摘要：为了对电气化铁道电力机车变压器的励磁涌流的产生机理进行了分析，构建了电力机车变压器在合闸的瞬间的牵引供电系统的等值线路，并对其进行了分析，得出了变压器的磁通和一次侧的电压的数值计算。
同时，分析了在各种工况下变压器所产生励磁涌流的实际变化情况以及其对一、二侧电压所造成的影响。
关键词：电力机车；变压器；励磁涌流；牵引网电压在变压器空载状态下，将会出现大量的励磁涌流，这不仅会导致差动保护的误动，还会对变压器本身及周边设备造成巨大的冲击，从而影响到电网的可靠性、稳定性。
中国的电气化铁路使用的是单相的工频交流系统，为了保证电网三相负载的尽量均衡，通常都是采取交替相序，分相分区供电的方式，而在不同的供电区段间都有电分相连接。
为了确保电力列车能够安全地通过电分相，电力列车主的断路器需要进行一次的合闸和分闸，当机车变压器重新开始供电的时候，就有可能会出现励磁涌流的情况。
而且，由于机车通过分相的时间很短，变压器的磁通衰减不彻底，这就会让涌流的情况更加明显。
1.机车励磁涌流发生机理图1中，在列车 LM经过变电站分相区或分区所电分相 S，进入 TN1后，列车上的变压器将执行重新供电的工作，在它的空载合闸过程中容易产生磁场涌流，这时该系统的等效回路见图2。
图2 机车变压器合闸等效电路图1 牵引供电系统2.电力机车变压器对励磁涌流所造成的的影响2.1合闸角度的影响针对机车变压器合闸时牵引电网电压相角的随机性，对不同合闸初始相角条件下的变压器励磁涌流进行了理论分析。
从图3中可以看到，当电压相角是0度和180度时，也就是当电压过零点时，机车变压器刻合闸时，所产生的励磁涌流达到了最大值，而当电压相角是90度和270度时，所产生的励磁涌流没有发生，而当电压相角是90度和270度时，所产生的励磁涌流在两个不同的相角之间，所造成的幅值也是一样的。
当开关初相角度设定为0度，以研究在各种情况下所产生的最大励磁涌流及其对整个系统的影响。
关于变压器励磁涌流引起线路保护误动的研究
摘要：本文结合工程实例，对变压器励磁涌流引起保护误动作的事故进行深入
研究，详细阐述了励磁涌流的产生原因及其危害影响，针对性地提出了防止励磁
涌流引起保护误动的具体方法，并运用有效的管理措施予以解决该故障问题，以
期为有关方面提供参考借鉴。
关键词：变压器；励磁涌流；保护误动；管理措施
前言
变压器励磁涌流将引起继电保护误动，更会导致电网出现电压骤降、和应涌流、谐波污染等情况，给电力系统的正常运行带来极大的影响。
基于此，为防止
变压器励磁涌流引起线路保护误动作，避免此类事件的频繁发生，需要对该类事
故进行具体研究，根据电网负荷变化情况，及时调整线路保护定值，运用有效的
管理措施防止励磁涌流问题对电网运行的影响。
1 误动事故案例
1.1 事故简要描述
某变电站内某条配电线路带有80台总容量为0.9MVA的配电网络变压器，在
线路恢复送电时发生以下问题：10kV断路器合闸操作时，电网南瑞CAS231V线
路保护过流Ⅰ段保护动作，跳开该断路器。
供电分局人员巡线检查没有找出故障点，拉开分支开关和配电网络变压器跌落开关后，采用逐级送电的办法使线路正
常供电。
1.2 线路保护装置过流保护原理
过电流保护作为二相、三相间的短路保护，每段保护由控制字独立投退，每
一节都可以选择控制字保护复合电压锁定元件（低电压闭锁元件，负序电压闭锁
元件）和功率方向锁定元件，每段电流保护值和动作时间限制可以单独调整。
图
1是CAS231V线路保护装置过流保护Ⅰ段的逻辑框图。
图1 CAS231V线路保护装置过流Ⅰ段逻辑框图
过流保护Ⅰ段动作判据共有4个。
（1）当最小母线线电压Uφφmin小于低压闭锁定值ULBS时，开放电流保护。
（2）当母线负序电压U2大于负序电压闭锁定值U2BS时，开放过电流保护。
（3）当电流由母线流向线路时，开放电流保护，正方向动作方向为-90°＜arg ＜90°。
其中Ij、Uj为流入继电器的电流、电压；α为电流、电压相夹角。
（4）最大相电流Iφmax大于Izd过流Ⅰ段电流定值。
1.3 事故原因分析
定值单显示，跳闸10kV线路保护的过流Ⅰ段保护控制字置1，过流Ⅰ段保护
定值为15A（二次）、0s；低压闭锁、负压闭锁和方向闭锁控制字置0，未投入。
根据保护逻辑原理，过流Ⅰ段保护跳闸仅判最大相电流。
查看CAS231V线路保护
装置事件顺序记录SOE（sequence of event），其带负荷试送时故障相电流B相最大为25A（二次），大于整定值，满足跳闸判据，保护装置动作正确。
拉开分支
开关和配电网络变压器跌落开关后，采用逐级送电至恢复全线负荷阶段，经观测CAS231V线路保护装置实时采样电流信息，最大相电流只有2A（二次），未达到
过流Ⅰ段保护定值，跳闸判据不满足，保护装置未动作。
说明在分别采用以上两
种方式送电时，保护装置均正确响应，不存在问题。
通过查阅资料、图纸，该变电站原设计规模虽能够满足当时地区供电要求，
但近几年城市发展迅速，城乡建设日新月异，变电站出线上不断新装大量用户变
压器，使电网参数发生改变。
该线路主干线由总长4.3km的LGJ-120导线组成，
接带变压器80台，其中包括公用变压器15台、专用变压器65台。
专用变压器
中有50台为大型电机专用变压器，大部分专用变压器处于空载状态。
据此分析，线路启动时，由于空载变压器过多，在合闸时刻，接在线路上的各变压器产生的
励磁涌流相互叠加，产生了一个复杂的暂态过程，当系统阻抗很小时，就会有较
大励磁涌流，使过流Ⅰ段保护判据满足，从而造成断路器跳闸。
2 励磁涌流的产生及特点
变压器稳定运行时所产生的空载电流极小，大型变压器甚至不到1%的额定电流；但在空载合闸时，变压器突然接入电网，此瞬时可能有很大的冲击电流，也
称之为励磁涌流。
变压器产生的励磁涌流一般为额定电流的8～10倍。
所以变压
器在空载合闸时，会出现由于继电保护误动作导致合闸失败的情况。
励磁涌流的特点有4个，一是含有大量的高次谐波，并且以二次谐波为主；
二是含有很大成分的暂态分量，暂态分量会随时间衰减；三是和短路电流的波形
不同，励磁涌流的波形之间会产生间断；四是同单个变压器产生的励磁涌流不一样，10kV配电网络中的励磁涌流是所带各变压器产生的励磁涌流的叠加。
3 励磁涌流对配电线路保护的影响及危害
10kV配电线路的主保护一般是采用三段式电流保护，包括过流Ⅰ段电流保护、过流Ⅱ段电流保护和过流Ⅲ段电流保护。
过流Ⅱ、Ⅲ段电流保护由于有0.4s的延时，可以躲开线路上的励磁涌流；过流Ⅰ段电流保护虽然电流整定值较大，但由
于延时为0s，如果励磁涌流大于整定值就会造成过流保护误动作。
这种情况在线路所接变压器个数少、容量小、系统阻抗大时并不突出，所以
容易被忽略。
但当线路与变压器的数量和容量增加后，就很有可能发生。
当保护
误动后，调度按规定会通知线路巡检人员检查线路，巡检人员经过详细检查、试验，确定线路无问题后，通过逐级送电的方法，才可以送电成功，极大地增加了
巡检人员的工作量；同时，开关反复合闸充电、多次冲击，极易造成变压器、开
关和互感器等一次设备的损坏，严重威胁电网设备的安全稳定运行。
4 防止励磁涌流引起保护误动的方法
空载变压器的励磁涌流有一个明显的特征，那就是它包含有大量的二次谐波，主变压器保护就利用这一特征，设定了二次谐波制动来防止励磁涌流所引起的保
护误动作，但如果用于10kV线路保护，必须改造保护装置，这样的后果将大大
提高保护装置的复杂性，因此实用性比较低。
另一个特点是它的大小会随着时间
的推移而衰减，刚开始励磁涌流非常大，经过一段时间后，励磁涌流会衰减到零，可以利用这一特征，在送电时经调度许可后临时调整定值，在过流Ⅰ段保护中加
入0.1～0.15s的时限，这样就可以躲过较大的变压器励磁涌流，避免励磁涌流造
成的保护装置误动作。
采用这种方法的优点是不需要对保护装置进行改造，但同
时会增加故障时间，对系统的稳定运行有一定的影响。
第三种方法是重新计算过
流Ⅰ段保护定值，放大电流定值，在保证灵敏度的要求下，使整定值能够躲过线
路产生的励磁涌流。
这种方法可以保证线路在有故障的时候保护装置正确动作，
但保护定值增大的同时灵敏度会大幅降低。
第四种方法是电压判据，现在的10kV
线路继电保护装置都带有低电压闭锁元件。
为躲过线路上所接变压器的励磁涌流，可以用低电压元件闭锁住过流Ⅰ段电流保护，当低电压闭锁元件处于投入状态时，只有当母线的线电压数值均低于低电压闭锁电流的电压定值时，即Uφφmin小于
低压闭锁定值，才开放过流Ⅰ段电流保护。
低电压闭锁元件的灵敏度不满足要求时，可以采用负序电压元件来闭锁电流
保护，当负序电压闭锁元件处于投入状态时，只有当U2大于负序电压闭锁定值时，才开放相应的过流保护。
这种方法既可以保证线路在有故障时保护装置正确
动作，也可以防止励磁涌流造成的保护装置误动作。
综合考虑以上4种防治方法的优缺点，在实际运行中，通常采用第四种方法，及时向相关调度保护整定部门提出定值整定申请，提交保护装置、电流互感器、
线路、负荷等参数，对保护定值进行重新整定。
在过电流保护中增加电压判据，
投入低电压闭锁元件和负序电压闭锁元件。
只有电压判据满足的情况下，才开放
电流保护，这样就能够躲过励磁涌流。
5 管理措施
通过对该地所辖变电站所有10kV线路历史运行数据的排查，找出了3条出现过此类误动情况且空载变压器较多的线路，向相关调度整定部门提出申请，在继
电保护定值单中增加电压判据并调整定值。
加强线路参数管理，认真落实继电保护参数周报、月报的报送，当新设备投
产或设备异动时，结合周、月检修计划将整定计算参数及时、准确地向相关调度
保护整定部门进行报送，由其校核相关保护定值。
对有可能出现较大励磁涌流的
线路，在提交整定申请时要做好备注，防止再次出现此类误动情况。
加强配电网络规划、线路分段和合理分配负荷，防止类似问题。
此外，加强
选型管理，在开关设备的选择上，可以选择带消除涌流装置的设备。
6 结论
综上所述，变压器产生励磁涌流问题的原因大多是由于电力负荷增长过大及
个别线路空载配电变压器过多，因此，为防止该类事故的发生，相关工作管理人
员因时刻监测电网负荷变化情况，合理调整相关线路保护定值，有效提高变压器
线路保护躲过励磁涌流的能力，避免励磁涌流造成保护误动作，保证电力系统的
安全运行。
参考文献：
[1]夏聆峰、孙向飞、何俊伟、漆瑞杰.换流变压器励磁涌流研究[J].云南电力技术.2016（01）.
[2]刘兰荣、赵志强、王伟、张晓光.励磁涌流分析及其实验装置的实现[J].电工电气.2014（04）.。
