技术交底-蒸压加气混凝土隔墙板(ALC隔墙板)1. 概述蒸压加气混凝土隔墙板（Autoclaved Lightweight Concrete Partition Wall Panel，简称ALC隔墙板）是一种以含钙材料（如石灰、水泥等）和含硅材料（如砂、粉煤灰等）为基本原料，通过加入气泡剂和调节剂制备的轻质多孔建筑材料。
本技术交底旨在对ALC隔墙板的材料特性、施工工艺、质量控制等方面进行详细介绍，以确保施工过程中的顺利进行和工程质量的优良。
2. 材料特性2.1 结构性能- 密度低：ALC隔墙板的密度一般在300-500kg/m³，远低于传统实心墙体材料；- 强度高：经过蒸压养护，ALC隔墙板具有良好的抗压强度，可达到GB/T 11968-2006《加气混凝土》标准要求；- 防火性能：ALC隔墙板为不燃材料，符合GB 8624-2012《建筑材料燃烧性能分级》标准；- 隔声性能：ALC隔墙板具有较好的隔声性能，可满足不同场所的隔声要求；- 耐久性能：ALC隔墙板具有良好的抗冻融性能和抗碳化性能，使用寿命长。
2.2 施工性能- 易于加工：ALC隔墙板可锯、可刨、可钻，便于施工安装；- 安装速度快：采用干作业施工，提高施工效率，缩短工期；- 接缝处理：ALC隔墙板接缝采用专用填缝剂，确保接缝美观、严密；- 施工环境友好：降低施工过程中的噪音和粉尘污染。
3. 施工工艺3.1 施工准备- 材料准备：根据设计图纸和工程量，提前准备好所需ALC隔墙板、填缝剂、专用锚栓等材料；- 施工工具：准备切割、锯床、电钻、锤子、水平尺、垂直线挂锤等施工工具；- 技术交底：对施工人员进行技术交底，确保了解施工工艺和质量要求。
3.2 板材安装- 放线定位：按照设计图纸，进行墙体放线，确定ALC隔墙板安装位置；- 安装就位：将ALC隔墙板平稳放置在预定位置，调整至垂直状态；- 锚栓固定：采用专用锚栓将ALC隔墙板固定在主体结构上，确保牢固可靠；- 接缝处理：在ALC隔墙板接缝处填充专用填缝剂，要求填充饱满、密实。
工程名称Xxx项目交底日期年月日施工单位xxxx公司分项工程名称填充墙交底提要填充墙蒸压加气混凝土砌块砌筑交底内容：筑。
1.9、页岩多孔砖、页岩实心砖砌筑应上下错缝搭砌搭砌长度不应小于90mm。
1.10、蒸压加气混凝土砌块砌筑时应上下错缝错缝搭砌长度不应小于砌块长度的1/3。
当搭砌长度小于150mm时即形成通缝竖向通缝不应大于2皮砌块否则应配2φ6.5钢筋长度宜为700mm如下图所示：1.11、蒸压加气混凝土砌块需断开砌块时不允许用斧或瓦刀任意砍劈应使用手锯、切割机等工具锯裁整齐并保护好砌块的棱角锯裁砌块的长度不宜小于砌块总长度的1/3。
1.12、砌筑过程中应按设计沿墙高每@600mm设置拉墙筋，200墙厚埋设2根6.5，100墙厚1φ6.5的拉结筋不通长设置。
拉结筋采用HRB400末端不设180°弯钩锚入砌体墙内，墙长大于700mm的拉墙筋锚入砌体700mm长，小于700mm长的墙按实际尺寸锚入墙体，砌筑时应保证拉结筋被砂浆或灌浆包裹。
1.13、墙体与构造柱连接处砌成马牙槎，马牙槎先退后进马牙槎伸入墙体60~100mm，槎高200~300mm并应为砌体材料高度的整倍数。
1.14、砌体填充墙砌至接近梁、板底时应留一定空隙（20~30mm）待砌体变形稳定后并应至少间隔14d后再采用发泡胶填补密实。
（顶部后塞缝部位先在一侧用干硬砂浆封堵深度约20mm，在从另一侧打如发泡胶，发泡胶宜刚刚填平墙面，待发泡胶干固后再用干硬砂浆封堵，砂浆封堵深度20mm。
）1.15、待墙体顶部与梁、板底补砌挤紧后支设构造柱模板构造柱模板必须紧贴墙面支撑牢固为防止模板贴墙面处漏浆在模板与墙面拼接处用双面胶带塞缝。
审核人交底人接受交底人工程名称Xxx项目交底日期年月日施工单位xxxx公司分项工程名称填充墙交底提要填充墙蒸压加气混凝土砌块砌筑交底内容：1.16、浇筑构造柱混凝土前将模板浇水润湿先注入50mm厚经去除石子的混凝土浆料再分段浇筑、振捣混凝土振捣时振捣棒不应直接触碰墙体。
蒸压加气混凝土砌块填充墙工程施工技术交底1.材料要求（1）砌块、水泥、钢筋、黄砂、外加剂等材料进场后应复验，报告结果符合设计要求后方可使用，严禁使用砂浆王、砂浆精等砂浆外加剂。
施工时所用砌块的龄期至少在一个月以上。
砌块尺寸偏差控制在2mm以内。
（2）填充砌体材料:±0.000标高以上采用加气混凝土砌块。
加气块墙体底部200范围内及顶砖采用水泥砖或灰砂砖砌筑。
（3）蒸压加气混凝土砌块常用尺寸规格有：长度（mm）：600；宽度（mm）：240、200、120等；高度（mm）：300、250、200等。
2.砌体施工流程图图纸深化设计、工人交底3.预制构件集中加工根据砌筑施工排砖图，梳理、汇总砌体工程中各类过梁、门窗预埋块、U 型预埋块、空调洞预制块等砼预制构件的尺寸和数量，形成下料单。
制作工具式预制块模具，提前统一加工预制，为砌体施工的实施提供配合。
4.砂浆拌制（1）施工现场应设置砂浆集中搅拌区，配备计量设备，制作、张贴形象化配合比牌，将重量换算成容器计具，便于现场操作，由固定人员操作确保砌筑砂浆质量。
（2）砂浆集中拌制与集中供应可以减少砂、石、水泥等撒漏，杜绝成品砂浆因搅拌过多使用不完而造成的浪费，并且可以降低施工现场粉尘和噪音，减少城市空气污染。
（3）自拌水泥砂浆搅拌时间不得小于2min ；砌筑砂浆应该随拌随用，混合砂浆必须在3小时内用完，当施工期间最高温度超过30℃时，必须在2小时内使用完毕。
砂浆稠度按80～100mm 控制。
（4）同一施工点的不同类别砂浆，严禁同一天施工；同一搅拌机在同一天不得搅拌不同强度的砂浆。
（5）为减少工地扬尘，应使用预拌砂浆。
为确保砂浆质量，拌制时应严格按厂家配合比控制用水量。
5.砌体施工控制重点（1）墙体皮数应严格按排砖图进行施工，砌块砌筑应采用满铺满挤法砌筑，揉挤密实，上下皮错缝搭砌，搭砌长度一般为砌块长度的1/2，不得小于1/3，也不应小于200mm 。

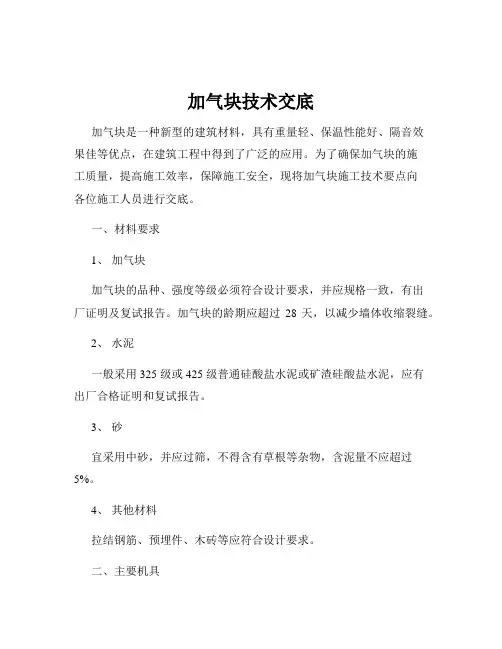

加气块技术交底加气块是一种新型的建筑材料，具有重量轻、保温性能好、隔音效果佳等优点，在建筑工程中得到了广泛的应用。
为了确保加气块的施工质量，提高施工效率，保障施工安全，现将加气块施工技术要点向各位施工人员进行交底。
一、材料要求1、加气块加气块的品种、强度等级必须符合设计要求，并应规格一致，有出厂证明及复试报告。
加气块的龄期应超过28 天，以减少墙体收缩裂缝。
2、水泥一般采用 325 级或 425 级普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂合格证明和复试报告。
3、砂宜采用中砂，并应过筛，不得含有草根等杂物，含泥量不应超过5%。
4、其他材料拉结钢筋、预埋件、木砖等应符合设计要求。
二、主要机具1、机械塔式起重机、施工电梯、砂浆搅拌机等。
2、工具手推车、胶皮管、铁锹、灰桶、托线板、线坠、大铲、瓦刀、刨锛等。
三、作业条件1、主体结构已施工完毕，并经有关部门验收合格。
2、弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。
3、立皮数杆：宜用 30mm×40mm 木料制作，皮数杆上注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高。
皮数杆间距 15～20m，转角处均应设立，一般距墙皮或墙角 50mm 为宜。
皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。
4、砂浆由试验室做好试配，准备好砂浆试模（6 块为一组）。
四、操作工艺1、工艺流程基层处理→放线→排砖撂底→砌筑墙体→浇筑圈梁、构造柱→顶部处理2、基层处理将砌筑加气块部位的楼地面，剔除高出撂底面的凝结灰浆，并清扫干净。
3、放线根据设计图纸放出墙体轴线、边线及门窗洞口位置线。
4、排砖撂底根据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。
5、砌筑墙体（1）加气块砌筑时，应向砌筑面适量浇水。
（2）砌筑加气块应采用专用工具（如铺灰铲、锯、钻、镂、平直架等）。
（3）加气块墙的上下皮砌块的竖向灰缝应相互错开，相互错开长度宜为 300mm，并不小于 150mm。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
8. 基层不平时，开始砌筑前做好地面找平层，不得在砌筑过程中逐渐赶平。
找平层厚度在8．基层不平时，开始砌筑前做好地面找平层，不得在砌筑过程中逐渐赶平。
找平层厚度在工程名称施工单位交底部位裙房主体工序名称填充墙砌筑交底提纲: 施工准备、施工措施、质量规定、成品保护措施、安全注意事项20mm以内用水泥砂浆找平, 超过20mm用细石砼找平。
9. 在砌筑墙底部。
砌筑加气混凝土块墙体时应先在墙底部砌烧结一般砖, 高度不适宜不不小于200mm（详见附图）。
10. 合理选材和摆放材料, 对破损严重旳加气砼块应加工粘结成需要尺寸旳材料使用, 在砌筑时应将材料最佳旳一面放置在墙体统一旳明面上, 洞口两侧应选用规则整洁旳砌块砌筑, 以保证观感良好；装卸运送材料时应轻拿轻放, 防止碰撞破损。
11. 砌筑前, 按墙段实量尺寸和砌块规格尺寸进行排列摆块, 局限性整块旳可锯成需要旳尺寸, 但不得不不小于砌块长度旳1/3。
最下一层如灰缝厚度不小于20mm时, 应用细石混凝土找平铺砌, 加气块用M5混合砂浆, 采用满铺满挤法砌筑, 上下皮错缝砌结, 转角处互相咬砌搭接, 每隔二皮砌块订扒订一种, 梅花形设置。
砌块墙旳丁字交接处, 应使横墙砌块隔皮露头。
12．砌筑砂浆应饱满, 灰缝宽度和深度一致, 平整光滑, 面层上砂浆清除洁净。
常温下铺灰长度应控制在1.5m内, 垂直灰缝灌缝时, 宜采用临时夹板, 保证灌缝密实。
13. 加气砼块墙旳临时间断处应砌成阶梯形接槎, 不容许留直槎。
14．砌到靠近上层梁、板底部时, 应按下图进行施工。
(本工程选图一)墙体洞口上部应放置过梁, 伸过洞口长度不不不小于250mm。
钢筋混凝土过梁配筋表门窗洞口L 梁宽b 梁高h 纵向筋架力筋分布筋600-900 100、200 60 2φ8 Φ6@200＞900-1200 100、200 60 2φ8 Φ6@200＞1200-1500 200 120 2φ8 Φ6@200。
技术负责人工程名称分部工程砌体工程分项工程名称填充墙砌体—、工程概括填充墙采用蒸压加气混凝土加气块，采用A3.5B06,厚度为200mm,局部采用150/100mm。
二、施工准备1、施工准备1.1主要机具锯或切割机、筛子、铁锹、线锤、小平尺、钢卷尺、线、手推车或电动车、皮数杆、木砖。
1.2材料1.2.1加气凝土砌块规格及强度应符合设计要求，并具有出厂合格证，并经复检合格后方可使用。
1.2.2加气凝土砌块运输和装卸过程中严禁抛掷、倾倒，其龄期应超过28d,应按材料的品种、规格堆放整齐，堆置高度不宜超过2m，露天堆放应加盖彩条布。
1.2.3砂浆：商品预拌砂浆。
1.2.4其它材料：木砖、①6钢筋等。
1.3作业条件1.3.1施工层段已完善结构验收手续，在结构上弹上建筑+50cm标高线，楼面弹上墙边线及门窗洞口线。
1.3.2砌体拉结筋完善隐蔽工程验收。
1.3.3砌筑前应将楼面凝结灰浆清扫干净，洒水湿润根据最下一层砖底标高，拉线检查基层到砖底水平灰缝厚度，如厚度超过20mm，用C20细石砼找平，不得用除此以外的材料进行施工。
交底人接受人技术负责人技术交底加气混凝土砌块转角砌法加气混凝土砌块T形砌法2.4加气混凝土砌体填充墙与结构或构造柱连接的部位,应预埋2©6的拉结筋，拉结筋的竖向间距应为600mm，有抗震要求时，拉结筋的末端应做180°弯钩。
2.5构造柱的宽度200mm，厚度一般与墙等厚。
圈梁、构造柱的插筋预埋在结构混凝土构件中、部分后植筋，预留长度符合设计要求。
构造柱施工时按要求应留设马牙槎，马牙槎先退后进，进退尺寸不小于60mm，高度为300mm左右。
构造柱设置在填充墙的转角处、T形交接处或端部。
圈梁宜设在填充墙高度中部。
详见下图。
2021年7月28日工程名称分部工程砌体工程分项工程名称填充墙砌体交底内容：填充墙高度超过4m时，在墙中部设置与柱连接的圈梁。
当圈梁被门窗洞口截断时，圈梁与洞口上部的过梁搭接长度不小于其垂直间距的二倍，且不小于1000。
