人教版九年级上册物理电压电阻单元练习（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小红在做“探究影响导体电阻大小的因素”实验时,做出了如下猜想猜想一:导体的电阻可能与导体的长度有关猜想二:导体的电阻可能与导体的横截面积有关:猜想三:导体的电阻可能与导体的材料有关实验室提供了4根电阻丝,其规格、材料如下表所示:编号材料横截面积S/（mm2）长度L/（m）A镍铬合金 1.00.25B镍铬合金 1.00.50C镍铬合金 2.00.25D锰铜合金 1.00.25（1）如图电路,实验前最好在导线a、b间连接___________（选填“导线”或“电阻”）,在M、N之间分别接上不同导体,闭合开关,通过观察___________来比较导体电阻大小（2）为了验证猜想一,可依次把M、N跟___________（填“A”、“B”、“C”或“D”）的两端相连,闭合开关,记下电流表的示数,分析比较这两根电阻丝电阻的大小．（3）依次把M、N跟电阻丝A、C的两端连接,闭合开关,发现接电阻丝C时电流表的示数较大,分析比较A、C两根电阻丝电阻的大小,可探究电阻跟___________的关系,其结论是:导体的长度和材料一定时,横截面积越大,其阻值________________．（4）若将电阻丝C均匀拉伸,使其横截面积变为原来的一半,则此时该电阻的阻值_________（选填“等于”或“不等于”）原来的2倍．小超在做“探究影响导体电阻大小的因素”实验时,发现实验器材中电阻丝只有一根,其他器材足够,不能完成的实验探究是（______________）A．导体电阻与长度的关系 B．导体电阻与材料的关系C．导体电阻与温度的关系 D．导体电阻与横截面积的关系【答案】电阻电流表的示数 A、B 横截面积越小不等于 B【解析】【分析】【详解】(1)[1][2]为了避免电路中电流过大，实验前最好在导线a、b间连接电阻；从图中可以看到连接好电路后，电流表测的是电路中的电流，接入电路的电阻丝电阻越大、电流越小，电阻越小、电流越大，所以可以通过观察电流表的示数来比较电阻丝电阻大小；(2)[3]为了验证猜想一，应该保持电阻横截面积和材料一样，从表中可以看到，编号为A、B的导体合适，可依次把M、N跟A、B的两端相连；(3)[4][5] A、C两根电阻丝材料一样，长度也一样，横截面积不同，所以说分析比较A、C两根电阻丝电阻的大小,可探究电阻跟横截面积的关系；接电阻丝C时电流表的示数较大，那么电阻丝C的电阻较小，但是电阻丝C的横截面积较大，可推测其结论是，导体的长度和材料一定时，横截面积越大，其阻值越小；(4)[6]若将电阻丝C均匀拉伸，使其横截面积变为原来的一半，那么长度会变大，横截面积会变小，电阻丝C阻值会变大，此时该电阻的阻值不等于原来的2倍；[7]A．同一根电阻丝，其材料是相同的，横截面积也不变，可以通过改变其接入电路的长度，探究导体电阻与长度的关系，A项不合题意；B．同一根电阻丝，其材料是相同的，没有第二种材料，不能探究导体电阻与材料的关系，选项B符合题意；C．只是一根电阻丝，可以拿酒精灯加热它，让它温度发生变化，可以探究导体电阻与温度的关系，C项不合题意；D．同一根电阻丝，其材料是相同的，只要控制它的长度一样，通过对折等方法让它的横截面积变化，是可以探究导体电阻与横截面积的关系，D项不合题意．3．物理小组探究导电液体的导电性与接入电路中液体横截面积大小的关系．他们用长方体水槽、浓度一定的食盐水、电源、滑动变阻器、电压表及电流表等器材进行了探究．实验电路连接如图－1所示，将电极M、N分别固定在水槽左右两侧底部的中央．（1）闭合开关前，为保护电路，应将滑动变阻器的滑片P移到最_____（选填“左”或“右”）端．（2）实验中，通过调节______来保持电极M、N间的电压恒为3V．控制其他条件不变，通过向水槽中添加食盐水，从而达到改变食盐水的_______的目的，用电流表测出相应的电流值．食盐水导电性的强弱可以由_______来判断．实验数据如下表：实验序号横截面积S/cm2电流I/A1500.0221000.0431500.0742000.0852500.1163000.1373500.1484000.1494500.14（3）依据表格中的数据在图－2中描点，做出电流I随横截面积S变化的I－S图像．（______）（4）分析表格中的数据或图像，可得到初步结论：其他条件不变，横截面积增大时，食盐水的导电性_______．（5）为验证实验结论是否具有普遍性，应采取的做法是：______.【答案】右滑动变阻器的滑片横截面积电流表的示数（或电流的大小）先增大后不变换不同导电液体，多次实验（或换不同浓度的食盐水，多次实验）【解析】【详解】第一空．滑片P滑到右端，滑动变阻器接入电路中的阻值最大，能起到保护电路的作用；第二空．通过调节滑动变阻器滑片改变接入电路的的阻值，从而控制MN两端的电压不变恒为3V；第三空．添加盐水后，液体的横截面积增大，所以通过向水槽中添加食盐水，从而达到改变食盐水的横截面积的目的；第四空．食盐水的导电性能可以通过电流表的读数判断，电流大，导电性能强，电流小，导电性能弱，即食盐水导电性的强弱可以由电流表的示数（或电流的大小）来判断；第五空．根据表格中的数据描点连线，作出电流I随横截面积S变化的I－S图像，如图：第六空．根据表格中的数据或图像都可以看出，当食盐水的横截面积增大时，电流先增大后不变，所以食盐水横截面积增大时，导电性也是先增大后不变；第七空．根据一次实验得出结论具有偶然性，为了验证实验结论是否具有普遍性，可以换不同导电液体，进行多次实验，或换不同浓度的食盐水，进行多次实验．4．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

九年级物理第十六章电压电阻单元测试题班级：姓名：得分：一、单项选择题（每题 3 分，共 33 分）1、电源在电路中的作用是（）A．供应电流B．供应电压C．供应电量D．既供应电压，也供应电流2、在用电压表测量如图16-1 所示电路中灯泡 L 两端的电压时，电压表应接在（）A.a、b 之间， a 与电压表“ +”接线柱连接B.a、b 之间， b 与电压表“ +”接线柱连接C.c、d 之间， c 与电压表“ +”接线柱连接D.c、d 之间， d 与电压表“ +”接线柱连接图 16-13、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是（）A．必然是串通B．必然是并联C．串通、并联都有可能D．以上说法都不对4、以下用电器中，不需要变阻器的是（）A．调温电熨斗B．电视机或收音机C．无级调光书写台D．一般家用的白炽电灯5、关于电流表和电压表的使用，以下说法错误的选项是（）A．使用前都应检查指针可否指零B．如有两个量程，一般都先用大量程“试触”C．两表都不能够将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出6、为了研究电阻跟哪些因素有关，实验中必定（）A．保持一个因素不变，改变其他因素，比较电阻中电流的大小B．一次只改变某一因素，保持其他因素不变，比较每次电阻中的电流大小C．同时变化多个因素，保持其他因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小7、一个滑动变阻器铭牌上标有“50Ω 1.5A ”的字样它的意义是（）A ．电阻的最小值是 50Ω，赞同经过的最大电流是 1.5AB ．电阻的最小值是 50Ω，赞同经过的最小电流是 1.5AC．电阻的最大值是 50Ω，赞同经过的最小电流是 1.5AD．电阻的最大值是 50Ω，赞同经过的最大电流是 1.5A8、为了改变一根导线电阻的大小，以下方法中必然不能够达到目的的是（）A．将导线拉长后使用 B.将导线对折后使用C. 给导线加热D.改变导线中的电流9、在图 16-2 所示的电路中，①②③④处的电表分别是（）A. 表①是电压表，表②③④是电流表B. 表①③是电压表，表②④是电流表C. 表①②是电压表，表③④是电流表图 16-2D.表①③④是电压表，表②是电流表10、在图 16-3 所示电路中，电源电压保持不变，当开关S闭合， S 断开时，电12压表的读数是3V；当开关 S1断开， S2闭合时，电压表的示数是5V，则 S2断开时，灯 L1和 L2两端的电压分别为 ( )A.2V 和 3VB.3V和 2VC.2V 和 8VD.2V和 5V11、有一个同学在测量电压时用的是0～ 3V 的量程，但记录的读数倒是 6.5V ，则该同学实质测的电压值是()A． 5V B ． 2． 5V C.1． 3V D． 11．5V图 16-3二．填空题 ( 每空 1 分，共 30 分 )12 、单位换算：（ 1） 0.22kV=V V（2）3.8 ×105mV=（ 3） 468000Ω＝M Ω（4）1.1KΩ =Ω13、请完成图16-4 中甲、乙、丙、丁四表的读数。

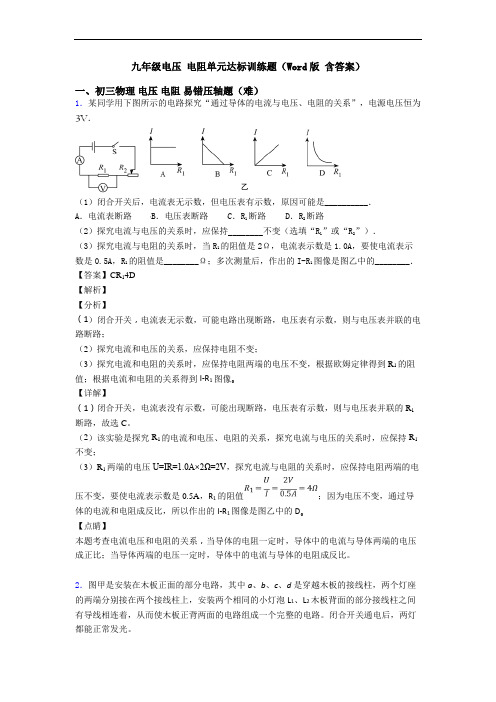

九年级电压电阻单元达标训练题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．某同学用下图所示的电路探究“通过导体的电流与电压、电阻的关系”，电源电压恒为．（1）闭合开关后，电流表无示数，但电压表有示数，原因可能是__________．A．电流表断路B．电压表断路C．R1断路D．R2断路（2）探究电流与电压的关系时，应保持________不变（选填“R1”或“R2”）．（3）探究电流与电阻的关系时，当R1的阻值是2Ω，电流表示数是1.0A，要使电流表示数是0.5A，R1的阻值是________Ω；多次测量后，作出的I-R1图像是图乙中的________．【答案】CR14D【解析】【分析】（1）闭合开关，电流表无示数，可能电路出现断路，电压表有示数，则与电压表并联的电路断路；（2）探究电流和电压的关系，应保持电阻不变；（3）探究电流和电阻的关系时，应保持电阻两端的电压不变，根据欧姆定律得到R1的阻值；根据电流和电阻的关系得到I-R1图像。

【详解】（1）闭合开关，电流表没有示数，可能出现断路，电压表有示数，则与电压表并联的R1断路，故选C。

（2）该实验是探究R1的电流和电压、电阻的关系，探究电流与电压的关系时，应保持R1不变；（3）R1两端的电压U=IR=1.0A×2Ω=2V，探究电流与电阻的关系时，应保持电阻两端的电压不变，要使电流表示数是0.5A，R1的阻值；因为电压不变，通过导体的电流和电阻成反比，所以作出的I-R1图像是图乙中的D。

【点睛】本题考查电流电压和电阻的关系，当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比。

2．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

第六章《电压 电阻》单元测验姓名 班级1．下列关于电压的说法中不正确的是：A ．电压是使自由电荷发生绕核运动的原因B ．电压的大小用电压表测量C．干电池、蓄电池都是提供电压的装置D ．每节蓄电池的电压2V 2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式：A ．一定并联B ．一定串联C ．串联并联都有可能D ．无法判断 3．下列说法错误的是：A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B ．在连接电路时，应使开关处于断开的状态C ．电压表和电流表都不能直接连接在电源的两端D ．某变阻器上标有：“50Ω，1.2A ”字样，则允许通过它的最大电流为1.2A4．如图1所示，电源电压为5V ，且保持不变，灯L 1、L 2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S 后，电流表指针几乎未动，而电压表指针大约指在5V 位置，灯L 1、L 2不发光，由此小红分析，该电路的故障可能是：A ．电流表坏了或接触不良而实际未接入电路B ．从A ．L 1到b 部分电路中的某处出现了断路C ．灯L 2灯丝烧断或与灯座接触不良D ．电流表，灯L 1、L 2都坏了5．如图2所示电路中，小灯泡L 1和L 2均正常发光，则下列说法正确的是：A ．L 1和L 2串联在电路中B ．L 1和L 2并联在电路中C ．甲是电流表，乙是电压表D ．甲是电压表，乙是电流表6．图3电路图中，能用电压表正确测出灯L1两端电压的是：7．半导体的说法正确的是：A 、常温下半导体的电阻为零B 、半导体广泛应用于各种电子设备C 、半导体就是超导体D 、任何情况下半导体都是不导电的图1 图2图38．如图4，电源电压不变，当开关S 1闭合，S 2断开时，电压表的读数是3V ；S 1断开、S 2闭合时，电压表的读数是4.5V ，则L 1和L 2两端的电压分别是：A 、3V ，5.5VB 、1.5V ，4.5VC 、3V ，1.5VD 、1.5V ，3V9．某同学使用电压表时，估计待测电路中的电压应选用0～3V的量程，但他误用0～15V 的量程来测量。

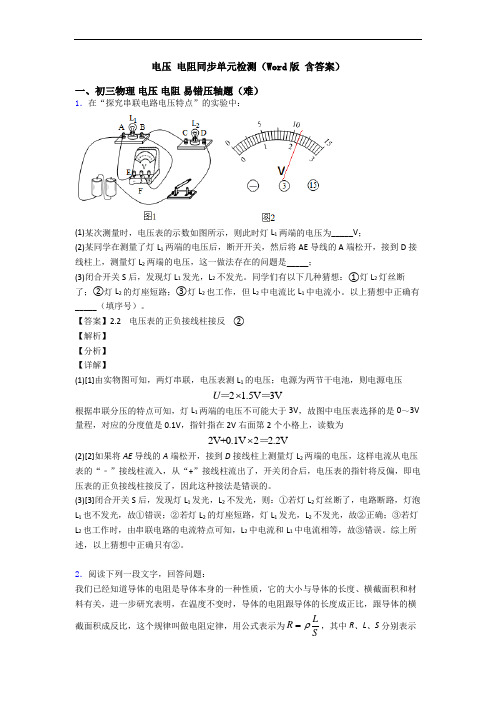

电压电阻同步单元检测（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压2 1.5V3VU⨯＝＝根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。

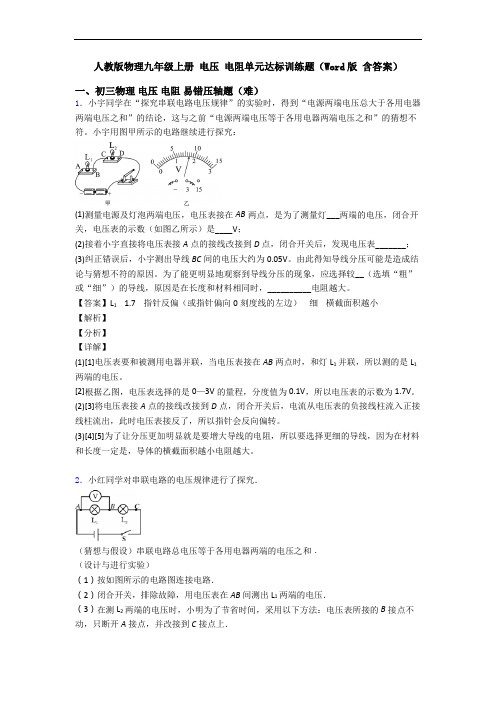

人教版物理九年级上册电压电阻单元达标训练题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下操作：（1）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L的关系，这种方法叫做________法。

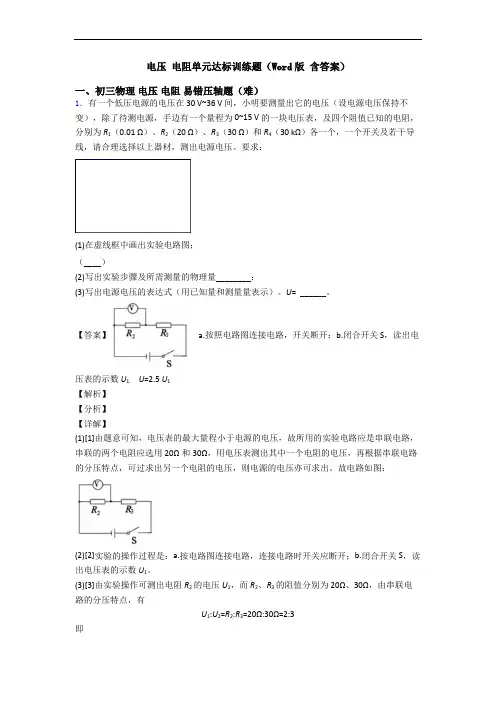

电压电阻单元达标训练题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。

要求：(1)在虚线框中画出实验电路图；（____）(2)写出实验步骤及所需测量的物理量________；(3)写出电源电压的表达式（用已知量和测量量表示）。

U= ______。

【答案】 a.按照电路图连接电路，开关断开；b.闭合开关 S，读出电压表的示数U1.U=2.5 U1【解析】【分析】【详解】(1)[1]由题意可知，电压表的最大量程小于电源的电压，故所用的实验电路应是串联电路，串联的两个电阻应选用20Ω和30Ω，用电压表测出其中一个电阻的电压，再根据串联电路的分压特点，可过求出另一个电阻的电压，则电源的电压亦可求出。

故电路如图：(2)[2]实验的操作过程是：a.按电路图连接电路，连接电路时开关应断开；b.闭合开关S，读出电压表的示数U1。

(3)[3]由实验操作可测出电阻R2的电压U1，而R2、R3的阻值分别为20Ω、30Ω，由串联电路的分压特点，有U1:U2=R2:R3=20Ω:30Ω=2:3即U2=1.5U1那么电源的电压U=U1+U2=U1+1.5U1=2.5U12．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

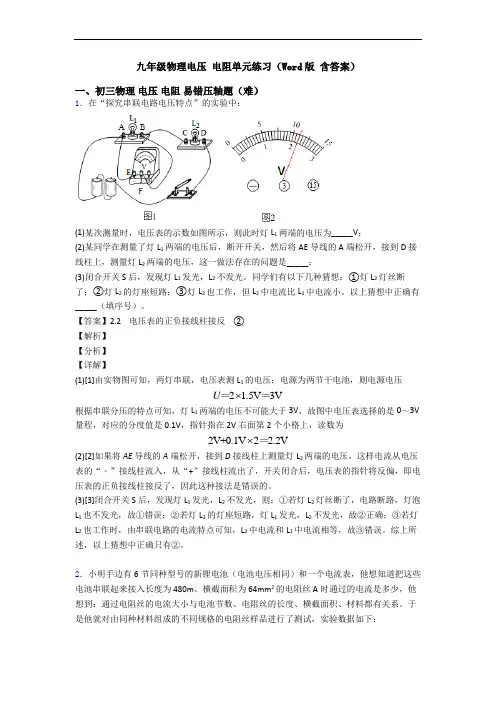

九年级物理电压电阻单元练习（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

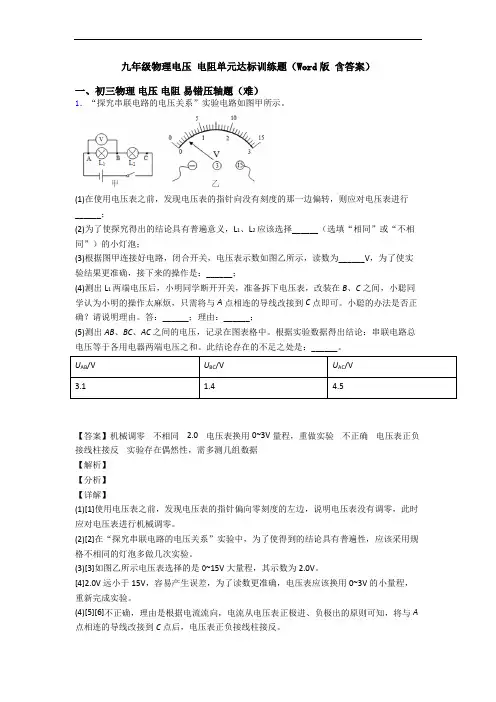

九年级物理电压电阻单元达标训练题（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

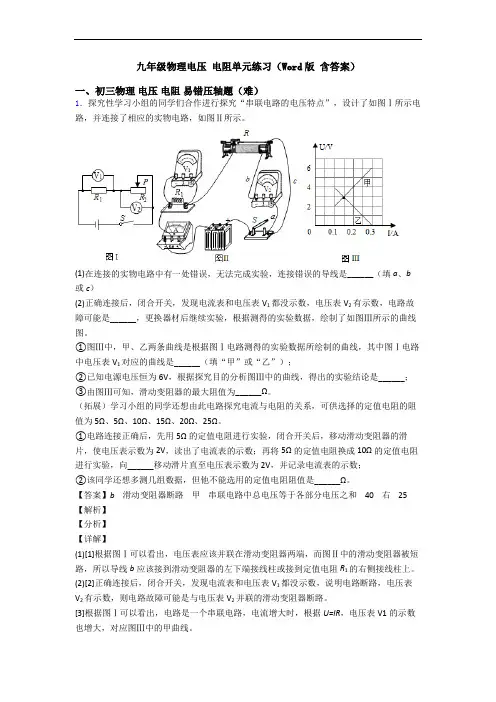

九年级物理电压电阻单元练习（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。

①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）；②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______；③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。

（拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。

①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数；②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。

【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】【分析】【详解】(1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。

(2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。

[3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。
