2019年广州市初中毕业生学业考试物理第一部分(共36分)一、选择(每小题3分)每小题给出的四个选项中，只有一项最得合题意。
1.如图所示，监测器测得同一声源发出的甲，乙两声音的特性如下表。
甲乙相比A. 乙音调较高B. 甲响度较大C. 声源在发甲声音时振动幅度较大D. 声源在发乙声音时每秒内振动次数较少【答案】D【解析】【详解】A．声音的音调由振动频率决定，频率越高音调越高，有表可知，甲的音调高，故A错误；BC.声音的强弱用响度表示，其大小用单位分贝（dB）表示，分贝值越大表示声音的响度越大，振动幅度越大，由表知，声音甲的分贝值小于声音乙的分贝值，故甲声音的响度较小，故BC错误；D．甲声音的频率高于乙声音的频率，故甲声音的音调较高，每秒振动的次数多，故D正确。
2.原子核由哪些粒子阻成A. 质子和电子B. 中子和电子C. 质子和中子D. 质子、中子和电子【答案】C【解析】【详解】原子是由原子核和核外电子构成的，而原子核是由质子和中子构成的，故C正确。
3.如图所示的摆设，正常运行时，小轮在支架上来回摆动，每次到达的最大高度相同，小明发现摆设上有一电源，关掉电源后，小轮逐新停下来A. 小轮滚动过程中没有力对其做功B. 正常运行时，小轮的速度一直不变C. 断电后小轮会停下，说明能量守定律不一定成立D. 正常运行时，小轮往返一次，摆设一定需要消耗电能【答案】D 【解析】【详解】A．小轮在滚动过程需要克服摩擦力做功，故A错误；B．正常运行时，小轮存在重力势能与动能之间的转化，所以其速度是不断变化的，故B错误；C．断电后小轮会停下，说明小轮的机械能转化成其它形式的能，在转化过程总的能量保持不变，所以能量守恒定律一定是成立的，故C错误；D．小轮在往返过程需要克服摩擦力做功，从而使机械能减少，但为了使小轮每次到达的最大高度相同，就要使小轮的机械能保持不变，则需要提供另外一种能量来补偿减少的机械能，而这个另外的能量正是由电源提供的，因此小轮往返一次，摆设一定需要消耗电能，故D正确。
2019年广东省广州市中考物理试卷及答案解析广东省广州市2019年初中毕业生学业考试物理试卷本试卷分为第一部分和第二部分，满分100分，考试时间为80分钟。
第一部分（选择题共36分）一、选择题（本题共12小题，每小题3分，共36分。
在每小题给出的四个选项中，只有一项最符合题意）1.如图所示，监测器测得同一声源发出的甲、乙两声音的特性如下表。
甲乙相比声音，乙音调较高，甲响度较大，声源在发甲声音时振动幅度较大，声源在发乙声音时每秒内振动次数较少。
2.原子核由质子和中子组成。
3.如图所示的摆设，正常运行时，小轮在支架上来回摆动，每次到达的最大高度相同，___发现摆设上有一电源，关掉电源后，小轮逐渐停下来。
因此，正常运行时，小轮往返一次，摆设一定需要消耗电能。
4.下列说法正确的是：两物体相比，分子动能越大的物体，其内能越大。
5.如图所示，平静的湖中，水的压强最小的位置在c处。
6.导线a是闭合电路的一部分，a在磁场中垂直于纸面运动时，能产生感应电流的是选项C和D。
7.在图温度计所示的恒温环境下进行实验。
将温度计放入一杯冰水混合物中，从温度计放入开始计时，放入时间足够长，示意图D可能反映了温度计内液体的体积随时间变化的情况。
8.静止在水平地面上的密闭装置内部如图甲所示，装置内部固定着一根竖直的杆，杆顶有一小球，忽略杆和球间的摩擦，由于装置开始沿某一水平方向做直线运动，小球从杆上落下，刚离开杆时的俯视图如图乙所示。
因此，装置向南运动。
9.如图所示，把重为G的物体甲从A点竖直向上匀速拉至B点，这个过程绳的拉力对甲做的功为WAB；用平衡力将物体乙从A点竖直向上提至B点，这个过程重力对乙做的功为WBA。
因此，___。
10.如图所示，一条长为L的导线在均匀磁场中垂直于磁感线方向运动，当导线的速度为v时，导线两端的电势差为ELvB，其中B为磁感应强度。
因此，选项B正确。
11.如图所示，物体在光滑水平面上做简谐振动，其位移-时间关系曲线如图所示。
2019年广东省初中学业水平考试(中考)物理试题(word版含答案)2019年广东省初中学业水平考试物理一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请在答题卡上选出正确的选项并涂黑。
1.下列说法符合实际情况的是：A。
人的正常体温约为37℃B。
成年人步行的速度约为1.1m/sC。
中学生的体重约为500ND。
一个篮球的体积约为0.01m³2.头球（运动员用头碰撞飞行中的足球）是足球比赛中常用的技术，下列说法正确的是：A。
头球过程中，头对足球的力改变了足球的运动状态B。
足球被顶飞，是因为头对足球的力小于足球对头的力C。
头对足球的作用力消失时，足球的惯性仍然存在D。
足球在空中飞行时，以运动员为参照物，足球是运动的3.题3图是锂（Li）原子结构示意图，下列说法正确的是：A。
锂原子由质子和中子组成B。
锂原子由带正电的原子核和核外带负电的电子组成C。
锂原子的质子数等于电子数，所以锂原子是中性的D。
锂原子失去电子后带正电4.下列说法正确的是：A。
质量越大的物体，体积一定越大B。
固体的密度总是大于液体的密度C。
同一物质，质量越大，比热容越小D。
晶体都有固定的沸点5.赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承。
如题5图所示为某比赛场景，下列说法错误的是：A。
选手根据鼓声齐心协力划桨，鼓声是由鼓面振动产生的B。
选手听到鼓声大作，说明此时鼓声的响度大C。
选手能从现场各种声音中听出鼓声，主要是通过鼓声的音调来辨别的D。
鼓手敲击鼓面越快，鼓声在空气中传播的速度不变6.如题6图所示，灯泡L1、L2的电阻分别为10Ω、20Ω。
闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则：A。
B。
C。
D。
7.题7图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。
由此判断电路故障的原因可能是：A。
2019年广东省初中学业水平考试物理一、单项选择题(本大题共7小题,每小题3分，共21分）在每小题列出的四个选项中,只有一个是正确的。
1．下列说法符合实际情况的是（）A．人的正常体温约为39℃B．成年人步行的速度约为1。
1m/sC．中学生的体重约为50N D．一个篮球的体积约为1m3【答案】B【解析】本题属于一道生活常识的估测题。
对A选项，人的正常体温约为37℃,故A错误；对B选项，成年人步行的速度约为1。
1m/s,符合实际，故B正确；对C选项，中学生的质量约为50kg,即体重约为500N,故C错误;对D选项，篮球的直径约为25cm,即体积约为0。
01m3，故D错误。
故应选B.【点评】此题考查考生的估测能力,要求考生应熟记一些常见的物理基本数值，同时要学会将物理知识联系生活实际.2．头球(运动员用头碰撞飞行中的足球)是足球比赛中常用的技术，下列说法正确的是（）A．头球过程中,头对足球的力改变了足球的运动状态B．足球被顶飞，是因为头对足球的力大于足球对头的力C．头对足球的作用力消失时,足球的惯性也消失D．足球在空中飞行时，以运动员为参照物,足球是静止的【答案】A【解析】本题属于一道力与运动的小综合题。
对A选项，球被头顶飞,在头的力作用下，球的运动状态发生了变化，故A正确;对B选项,力的作用是相互的，且相互作用力的大小总是相等的,故B错误；对C选项，物体的惯性是固有属性，且惯性的大小只跟质量有关，所以足球的惯性不会因为头的作用力消失而消失，故C错误；对D 选项,以运动员为参照物时,足球的位置在不断改变，所以足球相对于运动员是运动的，故D错误.故应选A。
【点评】此题综合考查了考生对力的作用效果、相互作用力、参照物、惯性的理解，考生要注意牢记相关知识点,同时应重点弄清力的两个作用效果以及影响物体惯性的因素。
3．如图是锂（Li)原子结构示意图，下列说法正确的是（）A．锂原子由质子和中子组成B．锂原子由带正电的原子核和核外带负电的电子组成C．锂原子的质子数是电子数的两倍，所以锂原子带正电D．锂原子失去电子后带负电【答案】B【解析】本题属于物质的组成题。

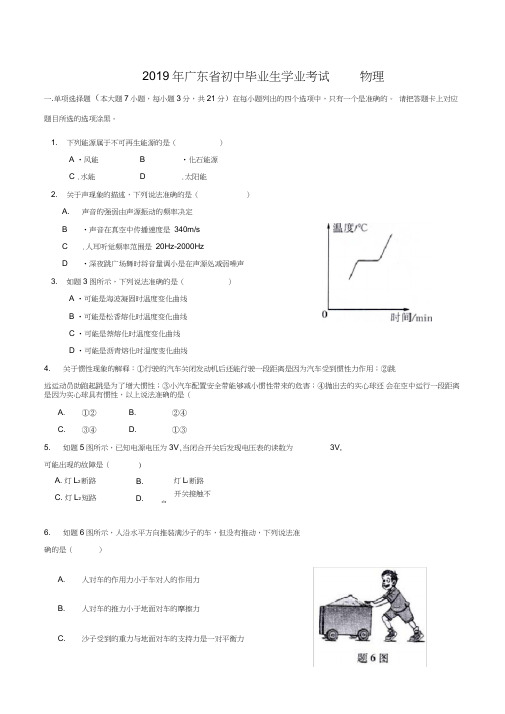

2019年广东省初中毕业生学业考试物理一.单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是准确的。
请把答题卡上对应题目所选的选项涂黑。
1. 下列能源属于不可再生能源的是（）A •风能B •化石能源C .水能D .太阳能2. 关于声现象的描述，下列说法准确的是（）A. 声音的强弱由声源振动的频率决定B •声音在真空中传播速度是340m/sC .人耳听觉频率范围是20Hz-2000HzD •深夜跳广场舞时将音量调小是在声源处减弱噪声3. 如题3图所示，下列说法准确的是（）A •可能是海波凝固时温度变化曲线B •可能是松香熔化时温度变化曲线C •可能是萘熔化时温度变化曲线D •可能是沥青熔化时温度变化曲线4. 关于惯性现象的解释：①行驶的汽车关闭发动机后还能行驶一段距离是因为汽车受到惯性力作用；②跳远运动员助跑起跳是为了增大惯性；③小汽车配置安全带能够减小惯性带来的危害；④抛出去的实心球还会在空中运行一段距离是因为实心球具有惯性，以上说法准确的是（A. ①②B. ②④C. ③④D. ①③5. 如题5图所示，已知电源电压为3V,当闭合开关后发现电压表的读数为3V,可能出现的故障是（)A. 灯L2断路B.灯L i断路C. 灯L2短路D.开关接触不良6. 如题6图所示，人沿水平方向推装满沙子的车，但没有推动，下列说法准确的是（）A. 人对车的作用力小于车对人的作用力B. 人对车的推力小于地面对车的摩擦力C. 沙子受到的重力与地面对车的支持力是一对平衡力D. 人对车的推力与地面对车的摩擦力是一对平衡力7. 如题7-1图所示是电阻甲和乙的I-U图像，下列说法准确的是（）A.电阻乙为定值电阻B. 当电阻甲两端电压为2V时，R甲=0.4 QC. 如题7-2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15 Q8. 从桌面掉到地上的乒乓球会自动弹起，球在上升过程中__________________ 能转化为 ___________ 能，因为球与空气有摩擦，上升过程中球的机械能_________________ 。
2019年广东省初中毕业生学业考试物理一、单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑1、以下微观粒子按空间尺度由小到大排序正确的是（）A、原子、原子核、质子B、质子、原子核、原子C、原子核、质子、原子D、原子、质子、原子核2、下列能源属于可再生能源的是（）A、风能B、天然气C、核能D、石油3、下列光学现象与规律不相符的是（）A、钢笔“错位”B、手影C、海市蜃楼D、水中倒影-----光的折射 ----光的直线传播 ----光的反射 ----光的反射4、关于声现象的说法正确的是（）A、利用超声波排除人体内的结石是利用声波传递信息B、调节小提琴琴弦的松紧程度主要目的是改变音色C、房间的窗户安装双层玻璃是在声源处减弱噪声D、声音由物体的振动产生5、如题5图所示，把热水壶放在煤气灶上烧水的过程中，下列说法正确的是（）A、煤气的燃烧过程是内能转化为化学能B、煤气燃烧充分，它的热值越大C、水的温度越高，水分子运动越剧烈D、烧水的过程是通过做功的方式改变水的内能6、如题6所示是甲和乙两种物质的质量和体积关系图像，下列说法正确的是（）A、乙物质的密度比水大B、体积为50 cm2的乙物质的质量为35 gC、质量为25 g的甲物质的体积为30 cm3D、当甲和乙两物质的质量相同时，乙物质的体积较大7、如题7图所示，开关闭合，小磁铁处于静止状态后，把滑动变阻器的滑片P缓慢向右移动，此时悬挂的小磁铁的运动情况是（）A、向下移动B、向上移动C、静止不动D、无法确定二、填空题（本大题7小题，每空1分，共21分）8、常用的温度计是根据液体的原理制成的，如题8-1图所示的温度计的一段截图，读数是℃。
如题8-2图所示是某物质的熔化图像，由此判断该物质是（选填“晶体”或“非晶体”）。
9、请解释以下生活中的热现象，皮肤涂上酒精后觉得凉快是因为酒精时从人体吸热（填物态变化名称）；夏天吃冰棒时看见冰棒冒“白气”是冰棒周围空气中的遇冷液化形成的小水珠所致；在海拔高的地方烧开水不到100℃就已沸腾，原因是水的沸点随减小而降低。
广东省2019年初中学业水平考试物理试题一、单项选择题1．下列说法符合实际情况的是A ．人的正常体温约为39℃B ．成年人步行的速度约为1.1m/sC ．中学生的体重约为50ND 一个篮球的体积约为1m 32．头球（运动员用头碰撞飞行中的足球）是足球比赛中常用的技术，下列说法正确的是A ．头球过程中，头对足球的力改变了足球的运动状态B ．足球被顶飞，是因为头对足球的力大于足球对头的力C ．头对足球的作用力消失时，足球的惯性也消失D ．足球在空中飞行时，以运动员为参照物，足球是静止的 3．如图是锂（Li ）原子结构示意图，下列说法正确的是A ．锂原子由质子和中子组成B ．锂原子由带正电的原子核和核外带负电的电子组成C ．锂原子的质子数是电子数的两倍，所以锂原子带正电D ．锂原子失去电子后带负电 4．下列说法正确的是A ．体积越大的物体，质量一定越大B ．固体的密度总是大于液体的密度C ．同一物质，质量越大，比热容越大D ．晶体都有固定的熔点5．赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承。
如图所示为某比赛场景，下列说法错误的是A ．选手根据鼓声齐心协力划桨，鼓声是由鼓面振动产生的B ．选手听到鼓声大作，震耳欲聋，说明此时鼓声的响度大C ．选手能从现场各种声音中听出鼓声，主要是通过鼓声的音色来辨别的D ．鼓手敲击鼓面越快，鼓声在空气中传播的速度也越快6．如图所示，灯泡L 1、L 2的电阻分为10Ω、20Ω．闭合开关S ，通过L 1、L 2的电流分别为I 1、I 2，它们两端的电压分别为U 1、U 2，则A ．I 1:I 2＝l:1，U 1:U 2＝2:lB ．I 1:I 2＝1:2，U 1:U 2＝1:1C ．I 1:I 2＝1:1，U 1:U 2＝l:2－1－1－1＋3L 1L 2SD ．I 1:I 2＝1:2，U 1:U 2＝l:27．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。
2019年广东省广州市九年级学业考试物理试题精品解析答案2019年广州市初中毕业生学业考试物理第一部分(共36分)一、选择(每小题3分)每小题给出的四个选项中，只有一项最得合题意1.如图所示，监测器测得同一声源发出的甲，乙两声音的特性如下表。
甲乙相比A. 乙音调较高B. 甲响度较大C. 声源在发甲声音时振动幅度较大D. 声源在发乙声音时每秒内振动次数较少【答案】D【解析】【详解】A．声音的音调由振动频率决定，频率越高音调越高，有表可知，甲的音调高，故A错误；BC.声音的强弱用响度表示，其大小用单位分贝（dB）表示，分贝值越大表示声音的响度越大，振动幅度越大，由表知，声音甲的分贝值小于声音乙的分贝值，故甲声音的响度较小，故BC错误；D．甲声音的频率高于乙声音的频率，故甲声音的音调较高，每秒振动的次数多，故D正确。
2.原子核由哪些粒子阻成A. 质子和电子B. 中子和电子C. 质子和中子D. 质子、中子和电子【答案】C【解析】【详解】原子是由原子核和核外电子构成的，而原子核是由质子和中子构成的，故C正确。
3.如图所示的摆设，正常运行时，小轮在支架上来回摆动，每次到达的最大高度相同，小明发现摆设上有一电源，关掉电源后，小轮逐新停下来A. 小轮滚动过程中没有力对其做功B. 正常运行时，小轮的速度一直不变C. 断电后小轮会停下，说明能量守定律不一定成立D. 正常运行时，小轮往返一次，摆设一定需要消耗电能【答案】D 【解析】【详解】A．小轮在滚动过程需要克服摩擦力做功，故A错误；B．正常运行时，小轮存在重力势能与动能之间的转化，所以其速度是不断变化的，故B错误；C．断电后小轮会停下，说明小轮的机械能转化成其它形式的能，在转化过程总的能量保持不变，所以能量守恒定律一定是成立的，故C错误；D．小轮在往返过程需要克服摩擦力做功，从而使机械能减少，但为了使小轮每次到达的最大高度相同，就要使小轮的机械能保持不变，则需要提供另外一种能量来补偿减少的机械能，而这个另外的能量正是由电源提供的，因此小轮往返一次，摆设一定需要消耗电能，故D 正确。
(完整版)2019年广东省初中毕业生学业考试物理试题(完美word版)(word 版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)2019年广东省初中毕业生学业考试物理试题(完美word版)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)2019年广东省初中毕业生学业考试物理试题(完美word版)(word版可编辑修改)的全部内容。
2019年广东省初中毕业生学业考试物理一。
单项选择题（本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是准确的。
请把答题卡上对应题目所选的选项涂黑。
1。
下列能源属于不可再生能源的是（）A．风能 B．化石能源C．水能 D．太阳能2.关于声现象的描述，下列说法准确的是（）A.声音的强弱由声源振动的频率决定B．声音在真空中传播速度是340m/sC．人耳听觉频率范围是20Hz-2000HzD．深夜跳广场舞时将音量调小是在声源处减弱噪声3。
如题3图所示,下列说法准确的是（）A．可能是海波凝固时温度变化曲线B．可能是松香熔化时温度变化曲线C．可能是萘熔化时温度变化曲线D．可能是沥青熔化时温度变化曲线4。
关于惯性现象的解释:①行驶的汽车关闭发动机后还能行驶一段距离是因为汽车受到惯性力作用；②跳远运动员助跑起跳是为了增大惯性；③小汽车配置安全带能够减小惯性带来的危害;④抛出去的实心球还会在空中运行一段距离是因为实心球具有惯性,以上说法准确的是( )A.①② B。
②④C.③④D.①③5.如题5图所示，已知电源电压为3V，当闭合开关后发现电压表的读数为3V，可能出现的故障是( ）A.灯L2断路B.灯L1断路C。
2019年广东省初中学业水平考试物理说明：1．全卷共8页，满分为100分，考试用时为80分钟。
2．答卷前，考生务必用黑色字迹的签字笔或钢笔在答题卡填写自己的准考证号、姓名、考场号、座位号。
用2B铅笔把对应该号码的标号涂黑。
3．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试题上。
4．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上：如需改动，先划掉原来的答案，然后再写上新的答案：不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
5．考生务必保持答题卡的整洁。
考试结束时，将试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑1．下列说法符合实际情况的是（B）A．人的正常体温约为39℃B．成年人步行的速度约为1.1 m/sC．中学生的体重约为50 ND．一个篮球的体积约为1 m32．头球（运动员用头碰撞飞行中的足球）是足球比赛中常用的技术，下列说法正确的是（A）A．头球过程中，头对足球的力改变了足球的运动状态B．足球被顶飞，是因为头对足球的力大于足球对头的力C．头对足球的作用力消失时，足球的惯性也消失D．足球在空中飞行时，以运动员为参照物，足球是静止的3．题3图是锂（Li ）原子结构示意图，下列说法正确的是（ B ）A ．锂原子由质子和中子组成B ．锂原子由带正电的原子核和核外带负电的电子组成C ．锂原子的质子数是电子数的两倍，所以锂原子带正电D ．锂原子失去电子后带负电 4．下列说法正确的是（ D ） A ．体积越大的物体，质量一定越大 B ．固体的密度总是大于液体的密度 C ．同一物质，质量越大，比热容越大 D ．晶体都有固定的熔点5．赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承．如题5图所示为某比赛场景，下列说法错误．．的是（ D ）A ．选手根据鼓声齐心协力划桨，鼓声是由鼓面振动产生的B ．选手听到鼓声大作，震耳欲聋，说明此时鼓声的响度大C ．选手能从现场各种声音中听出鼓声，主要是通过鼓声的音色来辨别的D ．鼓手敲击鼓面越快，鼓声在空气中传播的速度也越快6．如题6图所示，灯泡1L 、2L 的电阻分别为10 Ω 、20 Ω，闭合开关S ，通过1L 、2L 的电流分别为1I 、2I ，它们两端的电压分别为1U 、2U ，则（ C ）A ．1:I 2I ＝1:1，1:U 2U =2:1B ．1:I 2I ＝1:2，1:U 2U ＝1:1C ．1:I 2I ＝1:1，1:U 2U ＝1:2D ．1:I 2I ＝1:2，1:U 2U ＝1:27．题7图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是（ C ）A ．插座短路B ．进户的火线断路C ．进户的零线断路D ．电灯的灯丝断路二、填空题（本大题7小题，每空1分，共21分）8．如题8图所示，用细线系住小球悬挂在O 点，将小球拉至A 点释放，从A 点经过B 点运动到C 点的过程中，小球的重力势能先变小后 变大 ，动能先 变大 后 变小 ．（选填“变大”、“变小”或“不变”）9．某汽油机工作过程有吸气、压缩、做功和排气四个冲程．题9图为 压缩 冲程工作示意图，活塞向 上 运动，燃料混合物被压缩，在这个过程中机械能转化为 内能 ．10．如题10图所示，在“探究光的反射规律”实验中，小明将硬纸板竖直地立在平面镜上，硬纸板上的直线ON 垂直于镜面，右侧纸板可绕ON 向后转动．如图甲所示，入射角等于— 30℃ 选填“30︒或“60︒”）；若增大入射角，则反射角增大．若将右侧纸板向后转动，如图乙所示，在右侧纸板上不能（选填“能”或“不能”）观察到反射光．11．如题11图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到力的作用．若只将电源的正、负极对调，则导体棒ab将向左运动（选填左”或“右”）；若只将蹄形磁铁的N、S极对调，则导体棒ab将向左运动（选填“左或“右”）．12．常用温度计是根据液体热胀冷缩的规律制成的．题12图中乙（选填“甲”或“乙”）是体温计．测量体温时，体温计可以（选填“可以”或“不可以”）离开人体读数．13．如题13图甲所示，用弹簧测力计通过细线拉着正方体物块缓慢浸入某未知液体中，物块受到的拉力F与其下表面浸入液体中的深度h之间的关系如题13图乙所示．则物块受到的重力为 15 N，物块刚好浸没在液体中时其下表面浸入的深度为 10 cm，未知液体的密度为0.9×1033kg/m．（g取10 N/kg）14．某品牌电烤箱在额定电压下，功率从大到小有高档、中档和低档，题14图为电烤箱在不同档位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高档、中档和低档对应的电路图分别是图丙、图乙和图甲．（选填“甲”“乙”或“丙”）三、作图题（共7分）15．（1）如题15-1图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．（2）如题15-2图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线．（3）题15-3图为某兴趣小组设计的电子秤简易电路图，R x是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表的示数随所称量物体对压敏电阻的压力增大而增大．请根据以上信息，在虚线框内将电路图补充完整．四、实验题（本大题3小题，共19分）16．（7分）（1）如题16-1图所示，图甲中木块的长度为 1.95（1.94~1.96均可） cm；图乙中物体A重为 1.2 N；图丙中秒表的读数是335 s．（2）如题16-2图所示，图甲中电流表的读数为 1.4 A ，图乙中电压表的读数为 1.5 V ．（3）如题16-3图所示，电能表的示数为 201.9 kW ·h ，在某段时间内，转盘转过1800圈，则此段时间内用了 0.5 度电．17．（6分）学校创新实验小组欲测量某矿石的密度，而该矿石形状不规则，无法放入量筒，故选用水、烧杯、天平（带砝码和镊子）、细线、铁架台等器材进行实验，主要过程如下：（1）将天平放置在水平桌面上，把游码拨至标尺 零刻度线 处，并调节平衡螺母，使天平平衡．（2）将装有适量水的烧杯放入天平的左盘，先估计烧杯和水的质量，然后用 镊子 往天平的右盘 从大到小 （选填“从小到大”或“从大到小”）试加砝码，并移动游码，直至天平平衡，这时右盘中的砝码和游码所在的位置如题17图甲所示，则烧杯和水的总质量为 124 g ．（3）如题17图乙所示，用细线系住矿石，悬挂在铁架台上，让矿石浸没在水中，细线和矿石都没有与烧杯接触，天平重新平衡时，右盘中砝码的总质量及游码指示的质量值总和为144 g ，则矿石的体积为 2×10-5m 3．（331.010kg/ m ρ=⨯水）（4）如题17图丙所示，矿石下沉到烧杯底部，天平再次平衡时，右盘中砝码的总质量及游码指示的质量值总和为174 g ，则矿石的密度为 2.5×103kg/m 3．18．（6分）在“测量小灯泡的电功率”实验中，要求用滑动变阻器控制电路，分别测出小灯泡在额定电压、约为额定电压的43和约高出额定电压的15时的电功率，并比较这三种情况下小灯泡的亮度． （1）先根据实验的要求设计电路图，如题18图所示，其中甲 是 电流 表，乙是 电压 表．（2）实验室有如下器材：“2.5V 0.75 W ”小灯泡一只、电压为6 V 的电源、电流表、电压表、导线若干条、开关、滑动变阻器1R （10 2 A Ω）和2R （50 1 A Ω）．根据实验要求应选用滑动变阻器 R 2 ． （3）根据实验要求，设计并填写实验记录表内的7个空格．五、计算題（本大题2小题，共13分）19．（7分）如题19图所示，质量为960 kg 、底面积为0.5 m 2的石材A 放在水平地面上，利用滑轮组水平拉动A ，使其在20 s 的时间内匀速向墙靠近了4 m ，水平拉力500 N F =，不计绳、滑轮组的质量以及绳与滑轮组之间的摩擦，g 取10 N/kg ．求：（1）A 对水平地面的压强；（2）A 在运动过程中受到摩擦力的大小； （3）拉力F 的功率．（1）A 的重力960 kg 10 N/kg 9600 N G mg ==⨯= 地面水平，A 对地面的压力9600 N F G ==对地面的压强p =S F =29600 N 0.5 m =19200 Pa ．（2）A 在运动过程中受到的摩擦力大小22500 N 1000 N f F ==⨯=．（3）绳子移动的距离22 4 m 8 m A s s ==⨯= 拉力F 做的功500 N 8 m 4000 J W Fs ==⨯=拉力F 的功率p =tW =4000 J 20 s =200 W 答：（1）A 对地面的压强为19200 Pa ；（2）A 在运动过程中受到的摩擦力大小为1000 N ；（3） 拉力F 的功率为200 W 。
20．（6分）如题20图所示，电源的电压恒定，1R 、2R 为定值电阻，2R 的阻值为60 Ω．只闭开关S 0时，电流表的示数为0.2 A ，再闭合开关S 1时，电流表的示数为0.6 A ．求：（1）电源的电压； （2）电阻1R 的阻值；（3）开关S 0、S 1均闭合后，通电10 s 电路消耗的总电能． 解：（1）只闭合S 0时，电路只有R 2接入电路根据欧姆定律I =RU 得 U 2=I 2R 2=0.2 A ×60 Ω=12 V电源电压U =U 2=12 V（2）闭合S 0和S 1时，R 1和R 2并联接入电路 根据并联电路电流规律I =I 1+I 2得 I 1=I -I 2=0.6 A-0.2 A=0.4 A 根据并联电路电压规律得U 1=U =12V根据欧姆定律I =RU 得 R 1=11I U =12 V 0.4 A=30 Ω （3）开关S 0、S 1均闭合后，通电10 s 电路消耗的总电能W =UIt =12 V ×0.6 A ×10 s=72 J答：（1）电源的电压为12 V ；（2）电阻R 1的阻值为30 Ω；（3）开关S 0、S 1均闭合后，通电10 s 电路消耗的总电能为72 J 。
六、综合能力题（本大题3小题，共19分）21.（7分）小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列创新．创新点如题21图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A ”状LED 灯替代蜡烛；光屏上标有同样的均匀格子．（1）请分析创新后实验装置的优点：①可以直接读出物距以及像距；②光屏上成像更清晰、更稳定；③从光屏上可以准确得出像与物的大小关系．（2）完成“探究凸透镜成像的规律”实验后，还可以更换（或增加）实验器材进行拓展探究，请仿照示例写出两种不同方案．22.（6分）阅读下列短文，回答问题．可燃冰可燃冰是一种新型能源，主要成份是甲烷和水，分布在深海沉积物里或陆域的永久冻土中，如题22图所示．可燃冰形似冰块却能燃烧，燃烧后几乎不产生任何残渣．1 m3的可燃冰分解后可释放出约0.8 m3的水和164 m3的天然气，天然气中甲烷的含量占80%-99.9%．可燃冰的生成有三个基本条件:首先要求低温，可燃冰在0-10℃时生成，超过20℃便会分解，海底温度一般保持在2~4℃左右：其次是高压，可燃冰在0℃时，只需海水产生29个标准大气压即可生成，而以海洋的深度，此高压容易保证；最后是充足的气源，海底的有机物沉淀，其中丰富的碳经过生物转化，可产生充足的气源．在温度、压强、气源三者都具备的条件下，可燃冰就会生成．请回答下列问题：[1个标准大气压取5110 P a ⨯，海水的密度取33110 kg/m ⨯，g 取10 N/kg ，()34.210 J/kg C c =⨯︒水；甲烷的热值取734.210 J/m ⨯]（1）可燃冰的主要成分是 甲烷和水 ．（2）若要在0℃的海底生成可燃冰，海水的深度至少要 290 m ．（3）如题22图所示，海底上有一块体积为3100 m 且底部与海底紧密相连的可燃冰A ，其受到海水的浮力为 0 N .（4）30.5 m 的可燃冰分解后，其中的甲烷完全燃烧放出的热量，在标准大气压下，至少可以将质量为 8200 kg 温度为20℃的水加热至沸腾．23.（6分）如题23图甲所示为某太阳能百叶窗的示意图，它既能遮阳，还能发电．它的构造特点是百叶窗的叶片为太阳能电池板（以下简称电池板），其工作电路示意图如题23图乙所示，电池板将太阳能转化为电能（转化效率为10%），为蓄电池充电，蓄电池再向节能灯供电．设太阳每秒钟辐射到每平方米电池板上的能量为31.210 J ⨯（即为321.210 W/m ⨯），电池板对蓄电池充电的功率为60 W ．蓄电池充满电后，能够让10盏“12 V 3 W ”节能灯正常工作6小时．不考虑蓄电池充电和供电时的电能损耗．则：（1）电池板对蓄电池充电，是将电能转化为化学能的过程．（2）白天蓄电池处于充电不供电状态，在题23图乙中应闭合开关 S1．（3）10盏“12 V3 W”节能灯正常工作时的总电功率为 30 W．（4）要将剩余一半电量的蓄电池充满电，电池板需对蓄电池充电 1.5 小时．若充电电压为20 V，则充电电流为3A．m．（5）该百叶窗电池板的面积0.5 2。
