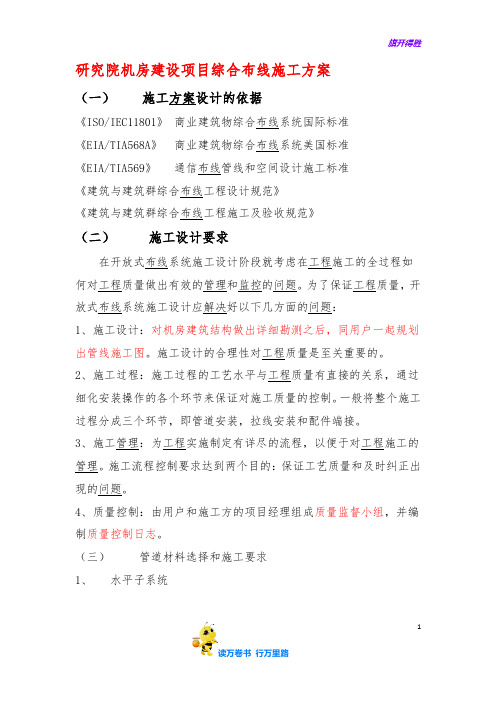

研究院机房建设项目综合布线施工方案（一）施工方案设计的依据《ISO/IEC11801》商业建筑物综合布线系统国际标准《EIA/TIA568A》商业建筑物综合布线系统美国标准《EIA/TIA569》通信布线管线和空间设计施工标准《建筑与建筑群综合布线工程设计规范》《建筑与建筑群综合布线工程施工及验收规范》（二）施工设计要求在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量做出有效的管理和监控的问题。
为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题：1、施工设计：对机房建筑结构做出详细勘测之后，同用户一起规划出管线施工图。
施工设计的合理性对工程质量是至关重要的。
2、施工过程：施工过程的工艺水平与工程质量有直接的关系，通过细化安装操作的各个环节来保证对施工质量的控制。
一般将整个施工过程分成三个环节，即管道安装，拉线安装和配件端接。
3、施工管理：为工程实施制定有详尽的流程，以便于对工程施工的管理。
施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。
4、质量控制：由用户和施工方的项目经理组成质量监督小组，并编制质量控制日志。
（三）管道材料选择和施工要求1、水平子系统1水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。
但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
机房综合布线实施方案一、前言。
随着信息技术的不断发展，机房作为信息系统的核心设施，其布线工作显得尤为重要。
良好的机房综合布线方案不仅可以提高网络传输效率，还能有效保障信息系统的稳定运行。
因此，本文将就机房综合布线的实施方案进行详细介绍，以期为相关工作提供参考。
二、布线前的准备工作。
在进行机房综合布线前，首先需要进行充分的准备工作。
这包括对机房进行全面的勘测和评估，了解机房的结构、面积、布局等情况，同时还需要了解机房所需布线的具体需求，包括网络数据、电力、监控等方面的需求。
同时，还需要对布线所需材料和设备进行充分的准备，确保在实施过程中不会出现物料短缺的情况。
三、布线方案的制定。
在准备工作完成后，接下来需要制定机房综合布线的具体方案。
首先需要根据机房的实际情况，确定布线的走向和布线的类型，包括水平布线和垂直布线。
同时，还需要根据布线的需求确定布线的标准和规范，确保布线的质量和稳定性。
在制定布线方案时，还需要考虑未来的扩展需求，确保布线方案具有一定的灵活性和可扩展性。
四、布线实施的具体步骤。
在制定好布线方案后，接下来就是布线实施的具体步骤。
首先需要对机房进行清理和整理，确保布线施工的顺利进行。
然后按照布线方案进行布线，包括铺设线缆、安装接头、标识线缆等工作。
在布线实施的过程中，需要严格按照布线方案进行操作，确保布线的准确性和稳定性。
同时，还需要对布线进行全面的测试和验收，确保布线的质量和性能符合要求。
五、布线后的维护和管理。
布线实施完成后，还需要进行布线后的维护和管理工作。
这包括对布线进行定期的检查和维护，确保布线的稳定性和安全性。
同时，还需要建立完善的布线管理制度，包括对布线进行记录和标识，确保布线的清晰可见。
在维护和管理工作中，还需要及时处理布线中出现的问题，确保机房的正常运行。
六、总结。
机房综合布线实施方案的制定和实施是一项复杂的工作，需要充分的准备和周密的计划。
只有通过科学合理的方案和严格规范的实施，才能保障机房布线的质量和稳定性。
机房工程综合布线工程施工方案一、工程概况随着信息技术的不断发展，机房作为信息处理与存储的核心场所，承载着重要的网络设备、服务器等关键设备，同时在传统工业生产中也扮演着重要的角色。
机房工程综合布线工程是指在机房内的各类设备及终端之间使用网络电缆进行连接，以实现信息传输功能。
本项目是一项重要的综合布线工程，涉及到布线设计、材料采购、施工安装等多个方面。
本文将对机房工程综合布线工程的施工方案进行详细描述。
二、工程目标1. 完成机房综合布线设计和施工，满足现有设备和终端的互联需求。
2. 保证机房布线系统的安全、稳定、高效运行。
3. 提高机房综合布线的管理和维护水平，降低后期维护成本。
三、施工准备1. 项目申报及审批根据国家规定，机房综合布线工程涉及到信息安全等重要问题，需要提前进行项目申报和审批。
2. 施工队伍组建组建一支技术过硬、经验丰富的施工队伍，保证施工质量和进度。
3. 采购材料及设备根据设计方案要求，采购符合国家标准的网络电缆、配线架、配线模块、连接器等相关材料和设备。
4. 施工计划编制根据设计方案和实际情况，编制详细的施工计划，明确各个工序的工作内容、工期、质量要求等。
5. 安全防护措施做好施工现场的安全防护，采取必要的措施保障施工人员和设备的安全。
四、施工流程1. 布线设计根据机房的结构和设备布局，进行合理布线设计，确保各个设备之间的连接畅通，避免干扰和信号衰减。
2. 网络电缆敷设根据设计图纸，对机房内的各个区域进行网络电缆敷设，保证连接的质量和稳定性。
3. 配线架的搭建根据实际需求和设计方案搭建配线架，对网络电缆进行整齐有序的布放，并标明清晰的标识，以方便管理和维护。
4. 网络设备安装将各类网络设备、交换机、路由器等安装在机房内的指定位置，接入网络电缆进行连接。
5. 测试与调试对已安装好的网络电缆和设备进行测试与调试，确保连接的稳定和质量。
6. 完成验收完成工程后，邀请相关部门进行验收，验收合格后方可投入使用。
机房建设及综合布线工程施工方案第三章机房建设及综合布线工程第一节机房电源1.三路高压供电对于管理中心机房，为保证计算机连续运行，充分发挥UPS的作用，对市电电源供应采用三路高压一级供电，用一路备用两路，保证计算机可以连续运行（因为蓄电池一般只能维持10~20分钟，如遇较长时间停电，则计算机无法运行）。
为确保三路供电，最好在三路高压电源之间增加联络，以尽量减少停电时间。
在低压侧做负荷分配时，UPS电源和旁路电源与其它动力设备不使用同一低压配电柜。
2.UPSUPS基本是由整流器、蓄电池、静态开关等组成。
UPS的本机占地面积并不大，但需配有蓄电池组则占地面积就要扩大，另外它的自重较大，所以在安排机房时应特别予以考虑其重量因素。
UPS因发热量较大，噪音也不小，其本身内部结构紧凑，清洁困难，因此UPS机房通风要好，还要注意防尘与隔音。
UPS一般要求市电输入电压在（+10%~-15%）间浮动，在市电电压波动超出上述要求的地区，应在市电进入UPS前，接入交流电子稳压电源。
本方案建议选用美国山特公司的5KVA/H的UPS，该产品具有先进、可靠的电源管理功能，适用目前市场流行的所有网络操作系统。
第二节机房地板在计算中心各房间的工程技术设施中，地面是一个很重要的部分，在主机房区应采用抗静电的金属活动地板，在终端室区可采用抗静电的金属活动地板或一般活动地板，而动力区及办公区则可采用一般的水磨石地面或木质地板。
活动地板已成为现代化机房不可缺的设施之一。
由于活动地板上面安装计算机设备，设备之间的连线均设在活动地板以下，既使机房内整齐、美观，又给工作人员以舒适的感觉活动地板的主要构件是地板、可调节的活动支撑、桁梁和承重及密封用横条缓冲垫。
就地板所用的材料来看大体分为三类：纯木质地板，复合塑料贴面地板，金属地板。
纯木质地板的优点是造价低、易加工，但强度较差、易受潮变形，且易引起火灾，一般不在机房内使用。
复合塑料贴面地板的基材是层压刨花板，上下表面贴有塑料贴面，四周用油漆封住，或用镀锌铁皮包封的地板。
第1篇一、施工准备1. 施工图纸审核：对施工图纸进行详细审查，确保图纸准确无误，并与实际现场相符。
2. 材料准备：根据施工图纸和工程需求，准备所需的各类线缆、桥架、配线架、插座、适配器等材料。
3. 施工队伍组织：组织专业施工队伍，包括施工人员、技术负责人、安全员等。
4. 施工现场布置：对施工现场进行合理规划，确保施工顺利进行。
二、施工过程1. 线缆敷设（1）按照设计要求，确定线缆敷设路径，确保线缆安全、美观、方便维护。
（2）在地面、天花板上敷设桥架，按照间距要求固定桥架。
（3）将线缆穿入桥架，注意线缆的弯曲半径和间距，避免线缆受损。
2. 配线架安装（1）按照设计要求，确定配线架安装位置。
（2）将配线架固定在桥架上，确保牢固可靠。
（3）将线缆连接到配线架上，注意线缆标签清晰，便于后期维护。
3. 插座安装（1）按照设计要求，确定插座安装位置。
（2）将插座固定在墙上或机柜上，确保牢固可靠。
（3）将线缆连接到插座上，注意线缆标签清晰。
4. 适配器安装（1）按照设计要求，确定适配器安装位置。
（2）将适配器固定在墙上或机柜上，确保牢固可靠。
（3）将线缆连接到适配器上，注意线缆标签清晰。
5. 系统测试（1）按照设计要求，对综合布线系统进行测试，包括线缆连通性、信号强度、传输速率等。
（2）检查系统是否存在故障，及时修复。
三、施工验收1. 施工完毕后，对施工现场进行清理，确保干净整洁。
2. 组织验收小组，对综合布线系统进行验收，确保系统符合设计要求。
3. 验收合格后，进行系统调试，确保设备正常运行。
4. 向用户交付使用，并提供相关技术支持。
总之，机房综合布线工程施工是一项重要且复杂的任务，需要严格遵循设计要求，确保施工质量。
在施工过程中，要加强安全管理，防止安全事故发生。
同时，要注重施工进度，确保项目按时完成。
第2篇一、施工准备1. 设计方案：根据机房的需求，制定详细的设计方案，包括布线方式、线缆类型、设备配置等。
新大楼中心机房和综合布线解决方案清晨的阳光透过窗帘的缝隙，洒在了我手中的笔尖上。
我闭上眼睛，让思绪随着这缕阳光飘散，回忆起那些年在方案写作中的点点滴滴。
今天，我要为这座新大楼的中心机房和综合布线提供一个解决方案，让这座大楼的信息流动起来，如同血液般滋养着每一个角落。
一、机房设计机房，是这座大楼的信息心脏。
在这里，我们要打造一个稳定、高效、安全的信息处理中心。
1.位置选择机房的位置至关重要。
它需要位于大楼的中心位置，便于信息传输，同时也要考虑到安全因素。
我们将机房设置在二楼，既避免了地下的潮湿，又避免了顶楼的日晒。
2.设备布局机房的设备布局要合理，确保每一台设备都能发挥出最佳性能。
我们将采用模块化设计，将服务器、存储、网络设备等分别布局，便于管理和维护。
3.供电系统为了保证机房设备的正常运行，我们需要设计一套可靠的供电系统。
采用双电源备份，确保在一路电源故障时，另一路电源能够及时接管。
4.温湿度控制机房内的温湿度控制是关键。
我们将采用精密空调，保持机房温度在22℃左右，湿度在40%-60%之间。
二、综合布线综合布线，如同大楼的神经系统，将信息传递到每一个角落。
1.设计原则（1）可靠性：保证信息传输的稳定性，降低故障率。
（2）灵活性：便于未来的升级和扩展。
（3）经济性：在满足需求的前提下，降低成本。
2.布线系统（1）水平布线：采用超五类双绞线，连接各个房间和工作区。
（2）垂直布线：采用光纤，连接楼层和核心交换机。
（3）设备间布线：采用六类双绞线，连接服务器、存储等设备。
3.管道设计为了保证布线的安全性，我们将采用金属管道进行保护。
管道要布局合理，避免弯折、交叉，确保布线畅通无阻。
三、安全防护安全，是机房和综合布线中不可忽视的重要环节。
1.防火机房内采用防火墙，防止火势蔓延。
同时，配备灭火器，确保火情发生时能够及时扑救。
2.防雷机房内安装防雷设备，防止雷击对设备造成损坏。
3.防盗机房设置门禁系统，防止非法入侵。
研究院机房建设项目综合布线施工方案（一）施工方案设计的依据《ISO/IEC11801》商业建筑物综合布线系统国际标准《EIA/TIA568A》商业建筑物综合布线系统美国标准《EIA/TIA569》通信布线管线和空间设计施工标准《建筑与建筑群综合布线工程设计规范》《建筑与建筑群综合布线工程施工及验收规范》（二）施工设计要求在开放式布线系统施工设计阶段就考虑在工程施工的全过程如何对工程质量做出有效的管理和监控的问题.为了保证工程质量，开放式布线系统施工设计应解决好以下几方面的问题：1、施工设计：对机房建筑结构做出详细勘测之后,同用户一起规划出管线施工图。
施工设计的合理性对工程质量是至关重要的.2、施工过程：施工过程的工艺水平与工程质量有直接的关系,通过细化安装操作的各个环节来保证对施工质量的控制。
一般将整个施工过程分成三个环节，即管道安装,拉线安装和配件端接。
3、施工管理：为工程实施制定有详尽的流程，以便于对工程施工的管理.施工流程控制要求达到两个目的：保证工艺质量和及时纠正出现的问题。
4、质量控制：由用户和施工方的项目经理组成质量监督小组，并编制质量控制日志.（三)管道材料选择和施工要求1、水平子系统水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连接。
总线槽要求宽度与高度的比例为3：1,在线槽中放置的双绞线应不超过三层。
在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
水平线槽一般有多处转弯,在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
根据EIA/TIA569标准,超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了.但有一点是重要的,即保持足够大的弯曲半径可以保证系统的传输性能。
在水平线槽的转弯处,应有垫衬以减小拉线时的摩擦力。
机房综合布线项目施工方案一、项目概述机房综合布线项目是指在机房内对各类数据、通信、电视信号线路进行布线的工程。
该项目旨在提供一个稳定、高效的网络环境，实现各类信息的快速传输和共享。
本施工方案将详细介绍机房综合布线的工作内容、实施步骤，以及施工期间可能遇到的问题和解决方案。
二、工作内容1.安装机架：根据机房规划，安装适量的机架，确保每台设备都有合适的位置。
2.布线设计：根据机房布局和设备分布，设计各类线缆的走向和连接关系。
3.线缆敷设：按照设计方案，进行线缆敷设和固定，确保线缆的整齐、美观，并且不会造成交叉干扰。
4.线缆连接：安装各类接头和插座，进行线缆连接，确保信号的畅通。
5.测试调试：对所有线缆进行测试，确保信号质量达标，排除故障。
6.标识标注：对所有线缆进行标识和标注，方便管理和维护。
7.系统验收：与相关部门进行联合验收，确保工程质量合格。
三、施工步骤1.前期准备：了解机房布局和设备分布情况，制定布线设计方案，准备施工所需的材料和工具。
2.安装机架：根据机房规划，安装机架，确保每个机架的位置和高度合适。
3.布线设计：根据机房布局和设备分布，设计线缆走向和连接关系，确定每个设备所需的线缆数量和长度。
4.线缆敷设：按照设计方案，进行线缆敷设和固定。
注意线缆的路径选择，避免与其他线缆交叉或受到外界干扰。
5.线缆连接：安装各类接头和插座，进行线缆连接，确保连接牢固、信号质量好。
6.测试调试：使用专业设备对所有线缆进行测试，包括传输速率、信号强度等指标，确保线缆质量达标。
8.系统验收：与相关部门进行联合验收，确保机房综合布线项目符合设计要求和工程质量标准。
四、问题和解决方案1.布线走向调整：在施工过程中，可能会出现机房布局调整的情况，导致原先的布线设计不合适。
解决方案是及时调整布线走向，并与相关部门和设计师进行沟通，确保调整后的布线方案合理。
2.线缆损坏：在线缆敷设和固定过程中，可能会出现线缆损坏的情况。
机房及综合布线施工方案一、项目概述随着信息化和互联网的快速发展，机房建设和综合布线成为企业建设的重要组成部分。
本项目拟建设一座机房，并进行综合布线，以满足企业日益增长的数据存储和传输需求。
二、机房设计1.选址：机房选址应远离源头烟尘、振动和噪声等有害因素，同时保证机房能够迅速接入电力、通信和网络设备。
2.建筑结构：机房建筑结构应符合相关建筑规范，并具备耐火、防水、防雷击等功能。
3.通风空调：机房内应配置合适的通风设备和空调设备，以确保机房内温度适宜，防止设备过热。
4.供电系统：机房应配置稳定可靠的电力供应系统，包括备用发电机组和UPS电池组等设备，以备不时之需。
5.灭火系统：机房应配置消防系统，包括自动灭火装置、烟感探测器和灭火器等设备，确保机房安全。
6.物理安全：机房应设置合适的门禁系统和监控设备，并配置防雷设施和地震监测装置等设备，以确保机房的物理安全。
三、综合布线设计1.布线类型：综合布线应采用屏蔽扭矩对绞电缆，以提高传输质量和抗干扰能力。
2.布线桥架：综合布线应采用可移动的桥架系统，便于维护和更换布线。
3.机房布线：机房内的综合布线应按照机房设计的供电、空调和机柜布置等进行布线，避免交叉干扰。
4.办公区布线：办公区的综合布线应按照员工工作位置和设备布置进行布线，避免布线混乱和交叉干扰。
5.机柜布线：机柜内的综合布线应采用合理的线缆管理系统，确保线缆整洁且易于维护。
6.网络设备：综合布线中应配置合适的网络交换机、路由器和防火墙等设备，以满足数据传输和安全需求。
7.标识和记录：对综合布线进行标识和记录，以便日后的维护和管理。
四、施工流程1.前期准备：确定机房设计方案、综合布线设计方案，并购买所需设备和材料。
2.搭建机房：按照机房设计方案进行机房建设，包括选址、建筑结构、通风空调、供电系统、灭火系统和物理安全等。
3.综合布线：根据综合布线设计方案，进行综合布线，包括布线类型、布线桥架、机房布线、办公区布线、机柜布线、网络设备以及标识和记录等。
*********办公楼网络改造工程设计方案******股份公司2013年8月目录第一章机房改造 (1)1.1.现状分析 (1)1.1.1.机房示意图 (1)1.1.2.机房概况 (1)1.1.3.机房改造任务 (2)1.1.4.设计依据 (2)1.2.机房装修 (4)1.2.1.系统概述 (4)1.2.2.需求分析 (4)1.2.3.地面工程 (5)1.2.4.墙面工程 (5)1.2.5.吊顶工程 (5)1.2.6.门窗工程 (6)1.2.7.场地防水 (6)1.2.8.防火处理 (6)1.2.9.场地防鼠 (6)1.2.10.电磁屏蔽 (6)1.3.机房供配电 (7)1.3.1.系统概述 (7)1.3.2.机房市电需求 (7)1.3.3.UPS需求 (8)1.3.4.产品选型 (8)1.3.5.特点 (9)1.3.6.照明及维修插座 (9)1.3.7.机房防雷接地 (10)1.4.机房空调 (17)1.4.1.系统概述 (17)1.4.2.需求概况 (18)1.4.3.选型分配 (18)1.5.机房消防系统 (18)1.6.视频监控系统 (19)1.8.机房防盗报警系统 (21)第二章综合布线改造 (22)2.1.机柜内卡接 (22)2.2.配线架卡接 (23)第三章施工组织设计 (24)1.施工部署 (24)1.1 开工准备 (24)2.施工进度计划 (26)2.1 缩短工期的几项施工措施 (26)2.2 施工准备工作计划 (27)3.工程施工方法 (27)3.1 电气安装 (27)3.2 UPS安装方案 (29)3.3 空调工程施工方法 (30)3.4 综合布线工程施工方法 (32)3.5 图像监控、设备监控工程施工方法 (36)4.施工目标管理及各项管理措施 (37)4.1 工期管理目标和措施 (37)4.2 主要技术措施 (37)4.3 施工管理和控制 (38)4.4 施工技术组织措施 (40)4.5 施工进度管理 (42)4.6 施工变更控制 (43)4.7 安全保证措施 (45)4.8 配合保证措施 (46)4.9 文明施工措施 (46)4.10 安全、保卫、消防、环保等方面的管理目标和措施 (47)4.11 成品保护措施 (48)第四章售后服务体系介绍 (49)1.概述 (49)2.我们的目标 (49)3.关键要素 (49)5.服务质量遵循的标准 (50)6.服务方案 (50)6.1 专业的售前设计服务 (50)6.2 交钥匙工程服务 (51)6.3 备品备件支持 (51)6.4 设备保养服务 (51)6.5 应急维护措施 (52)7.培训服务 (53)第一章机房改造1.1. 现状分析1.1.1. 机房示意图1.1.2. 机房概况办公楼原机房由两个房间组成，没有内外网机房之分，大约34平米。
机房及综合布线施工方案Revised by Chen Zhen in 2021*********办公楼网络改造工程设计方案******股份公司2013年8月目录第一章机房改造1.1.现状分析1.1.1.机房示意图1.1.2.机房概况办公楼原机房由两个房间组成，没有内外网机房之分，大约34平米。
两个房间之间有一堵带门的隔墙。
1.1.3.机房改造任务1、原机房中间隔墙进行封堵。
2、将原机房分为独立的两部分，分别为外网机房与内网机房。
3、机房地面做防尘保温处理。
4、机房地面做等电位接地系统。
5、机房地面铺设防静电地板。
6、机房墙面进行统一防尘粉刷。
7、内网机房单独建立一套配电系统。
8、内网机房配备UPS不间断电源。
9、内外网机房安装5P柜式空调。
10、内外网设计安装安防系统（门禁、监控、防盗报警）。
11、内外网机房内配备手推式气体灭火器。
1.1.4.设计依据1) 《汇集信息机房建设业主要求》、图纸；2) 《智能建筑设计标准》GB/T50314-20063) 《综合布线系统工程设计规范》GB 50311-20074) 《综合布线系统工程验收规范》GB 50312-20075) 《智能建筑弱电工程设计施工图集》97*7006) 《安全防范工程技术规范》GB 50348-20047) 《智能建筑工程质量验收规范》GB50339-20038)《建筑智能化系统工程技术标准》DB32/181-19989)《电子信息系统机房设计规范》GB50174-200810)《电子计算机场地通用规范》GB/T2887-200011)《防静电活动地板通用规范》SJ/T10796-200112)《通风及空调工程施工及验收规范》GB 50243-200213)《建筑电气工程施工质量验收规范》GB50303-200214)《民用闭路监视电视系统工程技术规范》GB50198-9415)《建筑智能化系统工程检测规程》DB32/365-199916)《安全防范工程程序与要求》GA/T75-9417)《安全防范系统通用图形符号》GA/T74-9418)《安全防范系统通用图形符号》GA740119)《民用建筑电气设计规范》JGJ 16-200820)《机械设备安装工程施工及验收通用规范》GB50231-9821)《建筑物防雷设计规范》GB 50057-9422)《建筑物电子信息系统防雷技术规范》GB 50343-200426)《低压配电设计规范》GB 50054-9527)《中国电器装置安装工程施工及验收规范》28)《环境电磁波卫生标准》GB9175-8829)《建筑照明设计标准》GB50034-200430)《建筑工程施工质量验收统一标准》GB 50300-200131)《建筑电气工程施工质量验收规范》GB 50303-200232)《智能建筑工程施工规范》GB50606-20101.2.机房装修1.2.1.系统概述业主对于数据的存储和使用的要求也越来越高。
该机房环境的设计必需考虑到数据处理的重要性和发展性，在关键物理基础设施上必需参照较高的标准进行设计、施工。
主机房室内装饰应选用气密性好、不起尘、易清洁，并在温、湿度变化作用下变形小的材料。
机房六面体作防尘保温处理。
部分非阻燃材料必须涂刷防火涂料。
所有隐蔽用材必须符合机房用材性能指标，做到不起尘、阻燃、绝燃，不产生静电，牢固耐用并无病虫害发生。
1.2.2.需求分析机房应是安全性、可靠性要求最高、最重要的地方，是单位的数据和通讯枢纽，是保证单位正常工作的关键重要部分之一。
机房内放置的计算机设备、网络通讯设备等，不仅因为高科技产品需要一个非常严格的操作环境，更重要的是它能否正常运作，对整个单位的业务是至关重要的。
因此，机房的基本结构组合必须达到以下目的及水准。
重点目的有防尘、屏蔽、防静电、空调回风、防漏水设施、隔热、保温、防火等。
1.2.3.地面工程地板采用无边框的全钢抗静电活动地板，地板外形美观、色彩淡雅、柔和、尺寸精确、工艺先进、稳定性强。
并配有通风、走线等配套地板。
具体参数为：承重：集中负荷：≥500Kg，绕度＜2mm ；均布荷载≥1200Kg/m2。
系统电阻值：在温度为15～30℃，相对湿度为30%～75%时，活动地板系统电阻值：×106～×1010Ω。
室内防火级别：A级，活动地板的通风板数量需根据现场实际情况严格测算，保证精密空调的送风风速符合建设规范。
根据机房设备的就位点留有合适的出线孔，出线孔的大小及形状由具体电脑设备来决定。
机房地面采用30mm橡塑板形成良好的保温层。
1.2.4.墙面工程将原机房墙面采用砂纸打磨，然后粉刷乳胶漆2遍，两个机房之间采用石膏板轻钢龙骨进行封堵。
1.2.5.吊顶工程采用金属天花具有质轻、防火、防潮、吸音、洁净等性能，适合机房应用。
结合机房对吊顶的要求，采用铝合金微孔方板吊顶，600×600毫米宽，板材壁厚毫米板面布有微孔，有极好的吸音及回风效果。
这种顶板材质轻，强度高，不燃烧，无色差，平整度好，便于拆装，利于顶内维修。
安装三管格栅灯带，满足机房照明使用要求和空调回风要求，且机房的延展性、装饰性较好。
1.2.6.门窗工程机房门保留原有不变，窗户根据现场情况进行保留或封堵。
1.2.7.场地防水在机房四周做好防水处理，防止室外流入。
并在空调周围修筑防水垄，一旦空调漏水将自动排入大楼污水管，同时漏水探测器探测到空调发生漏水将发生报警告知监控人员。
1.2.8.防火处理主材为非燃性或难燃性外，其它材料尽可能选用难燃性材料，所有木质隐蔽部分均刷防火漆作防火处理。
疏散口设有醒目的紧急出口标记，便于人员疏散。
1.2.9.场地防鼠为了防止老鼠对线缆的破坏，所有机房与外界连接的管线槽口处均以专用防火泥封堵，各消防分区的围护上下均作适当的隔离封堵；机柜下开孔均加有PVC护套；各专业管线均分别放置在各自的金属桥架内或外套金属管。
1.2.10.电磁屏蔽将机房顶面龙骨、墙面龙骨、防静电活动地板金属支架、墙壁顶棚的金属层都接在静电地上，整个机房形成一个屏蔽罩，以保护人身和静电敏感器件的安全。
1.3.机房供配电1.3.1.系统概述在内网机房增加一套配电箱，用于内网机房的市电输入，UPS输入输出等。
1.3.2.机房市电需求机房供配电系统应为380V/200V、50HZ低压配电系统采用 TN-S 系统，计算机供电质量达到A级。
机房的设备供电和空调照明供电分为两个独立回路，其中设备供电由UPS提供并按设备总用电量的倍进行预留，而空调照明用电由市电提供并按空调设备的要求供配。
1.3.3.UPS需求机房用电负荷主要来自于交换机、路由器、服务器、工作站、故障照明、安防系统等设备，根据机房的负载情况和50～60％的合理负载率选取合适功率的UPS系统。
UPS供电系统采用一台20KVA UPS，负责内网机房的设备用电，后备时间为1个小时。
UPS为在线式UPS，选择企业用UPS电源，输入为三相380V,电源输出为三相380V，断电电池持续供电1小时，接地系统采用TN-S方式，零线和地线分开设置。
电池技术要求：蓄电池应安装在柜体内，蓄电池柜需装设相适应的直流断路器。
1.3.4.产品选型1.3.5.特点超高功率密度超宽输入电压范围输出功率因数高达兼容机架/塔式安装方式出色的节能环保特性完全匹配易睿设计方案超大尺寸LCD和LED显示，系统状态一目了然支持并联扩展运行，且无需并机插框（最大4台）分散式自主并联和数字化均流技术，极高的并联可靠性支持同步双母线方案支持共用电池组三三和三单机型可选，适合工业类设备使用1.3.6.照明及维修插座机房照明系统建设采用无眩光栅格荧光灯灯具，机房建设平均照度400Lx，辅助房间照度150Lx；照度均匀度机房内不小于于；机房内的应急照明照度不低于30Lx，应急照明作为一般照明的一部分；设置疏散照明和安全出口指示灯，地面照度不低于；机房照明灯具规格为600*600 3*18W。
2、维护电源插座技术规格在机房内四周墙面布置多套10孔10A插座。
系统设计主机房内所用的灯盘和电源线都是采用优质格栅灯盘和阻燃铜芯电缆、电线。
电源线应采用桥架及金属保护管。
（1）机房主要采用3×(18)W、600×600mm隔栅电子日光灯具，光管采用光色、光指数好的进口荧光灯管。
（2）灯具配电线径不小于，接线和接地保护线须与灯具接触良好；所有照明线都须穿金属管并留有余量，电源线应通过绝缘垫圈进入灯具，各回路绝缘电阻值不小于MΩ。
（4）灯具安装于天花，应平直、整齐，同一排灯具中心偏差不大于5mm。
（5）机房内照度必须符合国家标准《电子计算机机房设计规范》GB50174-93中相应的规定的：“机房内在距地处不低于500LX”的要求。
应急照明照度不低于正常照明照度的1/10。
1.3.7.机房防雷接地机房内集中了大量的微电子设备,而这些设备内部结构高度集成化,从而造成设备抗过压、过流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力下降。
感应雷侵入机房及计算机网络系统的途径主要有四个方面：交流电源380V、220V电源线引入；信号传输通道引入；地电位反击以及空间雷闪电磁脉冲（LEMP）等。
为了确保机房设备及电脑网络系统稳定可靠运行，以及保证机房工作人员有一个安全的工作环境，在大厦已实施建筑防雷措施的基础上，根据招标方要求须做到B、C两级防雷，建议对本机房实施以下防雷措施：机房总配电柜进线处加装OBO电源防雷器作为电源第二级保护。
市电输出柜、UPS输出列头柜电源进线端加装OBO电源避雷器作为电源第三级保护。
接地基本概念：供电系统用变压器的中性点直接接地，以及电器设备在正常工作情况下，不带电的金属部分与接地体之间作良好的金属连接，都称为接地。
前者为工作接地，后者为保护接地。
配电变压器低压侧的中性点直接接地，由此中性点叫做零点，由中性点引出的线叫做零线。
用电设备的金属外壳直接接到零线上，称接零。
接地可分为工作接地、保护接地、重复接地、静电接地、直流工作接地（也称逻辑接地、信号接地）、防雷接地等。
这几种接地彼此的意义、作用和要求是有区别的，因此设计的要求也不同，所以常常是分开独立设置接地电极，遇到雷击时就会出现安全事故，最常见的是防雷接地的接地体对其他接地体产生反击。
等电位连接的目的，在于减小需要防雷的空间内各金属部件和各系统之间的电位差。
穿过各防雷区交界的金属部件和系统，以及在一个防雷区内部的金属部件和系统，都应在防雷区交界处做等电位连接。
应采用等电位连接线和螺栓坚固的线夹在等电位连接带处做等电位连接，而且当需要时，应采用电涌保护器（SPD）做等电位连接。
主机房接地计算机机房的接地问题，不同的计算机生产厂家在计算机安装的接地问题上提出了不同的要求，计算机的使用单位在机房建设中是否能满足计算机对地线的要求，是衡量每一个机房建设质量的关键性问题之一。
