防盗报警系统培训教程一、入侵报警系统的组成一个典型的入侵探测报警系统由报警探测器、传输系统和报警控制器组成。
二、入侵探测器入侵探测器概述入侵探测器是入侵探测系统最前端的输入设备，也是整个报警系统中的关键部分，它在很大程度上决定着报警系统的性能、用途和报警系统的可靠性，是降低误报和漏报的决定性因素。
入侵探测器的分类1．按用途或使用的场所不同来分可分为户内型入侵探测器、户外型入侵探测器、周界入侵探测器和重点物体防盗探测器等。
2．按探测器的探测原理不同或应用的传感器不同来分1）微波多普勒入侵探测器常常被称为雷达报警器，因为它实际上是一种多普勒雷达。
是应用多普勒原理，辐射一定频率的电磁波，覆盖一定范围，并能探测到在该范围内移动的人体而产生报警信号的装置。
从技术上讲，一般要求探测器应由一个或多个传感器和信号处理器组成，探测器应具有能改变探测范围的方法。
微波多普勒入侵探测器如果安装恰当就很难被破坏。
利用微波探测器还可以用一台设施来保护两个以上的房间。
微波入侵探测器对于捕获躲藏起来的窃贼非常有效，只要躲藏的人进入保安区域就会触发报警器。
微波入侵探测器的主要缺点是安装要求较高，如果安装不当，微波信号就会穿透装有许多窗户的墙壁而导致频繁的误报。
另一个缺点是它会发出对人体有害的微量能量，因此必须将能量控制在对人体无害的水平。
此外，微波报警装置会受到空中交通和国防部门所用的高能量雷达的干扰。
2）超声波入侵探测器超声波入侵探测器与微波入侵探测器原理一样，也是应用多普勒原理，通过对移动人体反射的超声波产生响应，从而引起报警，超声波入侵探测器利用超声波的波束探测入侵行为，与微波入侵探测器一样是最有效的保安设施之一。
超声波报警器必须对保安区域内微小运动非常敏感，同时又不会受气流的影响。
超声波报警装置的有效性取决于能量在保安区域内多次反射。
像墙壁、桌子和文件柜这样的硬表面对声波具有很好的反射作用，而地毯、窗帘和布等软质材料则是声波的不良反射体。
2. 入侵探测器的分类入侵探测器有多种多样，进行分类将有助于从总体上对入侵探测器的认识和掌握。
入侵探测器通常可按传感器的种类、工作方式、警戒范围、传输方式、应用场合来区分。
1) 按传感器种类分类按传感器的种类，即按传感器探测的物理量来区分，通常有：磁控开关探测器、振动探测器、超声入侵探测器、次声入侵探测器、红外入侵探测器、微波入侵探测器和视频移动探测器等等。
探测器的名称大多是按传感器的种类来称呼的。
2) 按入侵探测器工作方式来分类按入侵探测器工作方式分类，有：主动式入侵探测器和被动式入侵探测器两种。
被动入侵探测器在工作时不需向探测现场发出信号，而依靠对被测物体自身存在的能量进行检测。
平时，在传感器上输出一个稳定的信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理发出报警信号。
例如，被动红外入侵探测器利用了热电传感器能检测被测物体发射的红外线能量的原理。
当被测物体移动时，把周围环境温度与移动被测物体表面温度差的变化检测出来，从而触发探测器的报警输出。
所以，被动红外入侵探测器是被动式入侵探测器。
主动式探测器是在工作时，探测器要向探测现场发出某种形式的能量，经反射或直射在接收传感器上形成一个稳定信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理发出报警信号。
例如，微波入侵探测器，由微波发射器发射微波能量，在探测现场形成稳定的微波场，一旦移动的被测物体入侵时，稳定的微波场便遭到破坏，微波接收机接收这一变化后，即输出报警信号。
所以，微波入侵探测器是主动式探测器。
主动式探测器其发射装置和接收传感器可以在同一位置，如，微波入侵探测器。
也可以在不同位置，如，对射式主动红外入侵探测器。
被动式入侵探测器有：被动红外入侵探测器、振动入侵探测器、声控入侵探测器、视频移动探测器等等。
主动式入侵探测器有：微波入侵探测器、主动红外入侵探测器、超声波入侵探测器等等。
3) 按警戒范围分类按警戒范围可分成点控制探测器、线控制探测器、面控制探测器和空间控制探测器。
常用入侵报警探测器的选型要求：1，超声波多普勒探测器适应场所与安装方式：室内空间型（吸顶，壁挂）主要特点：没有死角且成本低安装设计要求：吸顶安装为水平安装，距地宜小于3.6m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成180°角适宜工作环境和条件：警戒空间要有较好密封性不适宜工作环境和条件：简单或密封性不好的室内；有活动物和可能活动物；环境嘈杂，附近有金属打击声、汽笛声、电铃等高频音响附加功能：智能鉴别技术2，微波多普勒探测器适应场所与安装方式：室内空间型（壁挂式）主要特点：不受声、光、热的影响安装设计要求：距地1.5～2.2m左右，严禁对着房间的外墙、外窗。
透镜的法线方向宜与可能入侵方向成180°角适宜工作环境和条件：可在环境噪声较强、光变化、热变化较大的条件下工作不适宜工作环境和条件：有活动物和可能活动物；微波段高频电磁场环境；防护区域内有过大、过厚的物体附加功能：平面天线技术；智能鉴别技术3，被动红外入侵探测器适应场所与安装方式：（吸顶，壁挂，楼道，幕帘）主要特点：被动式（多台交叉使用互不干扰），功耗低，可靠性较好安装设计要求：吸顶安装为水平安装，距地宜小于3.6m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成90°角；楼道安装为距地2.2m左右，视场面对楼道；幕帘安装为在顶棚与立墙拐角处，透镜的法线方向宜与窗户平行适宜工作环境和条件：吸顶壁挂和楼道的适宜工作环境相同为日常环境噪声，温度在15-25℃时探测效果最佳；幕帘安装为窗户内窗台较大或与窗户平行的墙面无遮挡，其他与上同不适宜工作环境和条件：吸顶壁挂和楼道的不适宜工作环境相同为背景有热冷变化，如：冷热气流，强光间歇照射等；背景温度接近人体温度；强电磁场干扰；小动物频繁出没场合等：幕帘安装为窗户内窗台较小或与与窗户平行的墙面有遮挡或紧贴窗帘安装；其他与上同附加功能：自动温度补偿技术；抗小动物干扰技术；防遮挡技术；抗强光干扰技术；智能鉴别技术4，微波和被动红外复合入侵探测器安装场所与安装方式：室内空间型（吸顶，壁挂，楼道）主要特点：误报警少（与被动红外探测器相比）；可靠性较好安装设计要求：吸顶安装为水平安装，距地宜小于4.5m；壁挂安装为距地2.2m左右，透镜的法线方向宜与可能入侵方向成135°角；楼道安装为距地2.2m左右，视场面对楼适宜工作环境和条件：日常环境噪声，温度在15-25℃时探测效果最佳道不适宜工作环境和条件：背景温度接近人体温度；小动物频繁出没场合等：附加功能：双-单转换型；自动温度补偿技术；抗小动物干扰技术；防遮挡技术；智能鉴别技术5，被动式玻璃破碎探测器适应场所与安装方式：室内空间型（有吸顶，壁挂等）主要特点：被动式；仅对玻璃破碎等高频声响敏感安装设计要求：所要保护的玻璃应在探测器保护范围之内，并应尽量靠近所要保护玻璃附近的墙壁或天花板上，具体按说明书的安装要求进行适宜工作环境和条件：日常环境噪声不适宜工作环境和条件：环境嘈杂，附近有金属打击声、汽笛声、电铃等高频声响附加功能：智能鉴别技术6，振动入侵探测器适应场所与安装方式：室内、室外主要特点：被动式安装设计要点：墙壁、天花板、玻璃；室外地面表层物下面、保护栏网或桩柱，最好与防护对象实现刚性连接适宜工作环境和条件：远离震源不适宜工作环境和条件：地质板结的冻土或土质松软的泥土地，时常引起振动或环境过于嘈杂的场合附加功能：智能鉴别技术7，主动红外入侵探测器适应场所与安装方式：室内、室外（一般室内机不能用于室外）主要特点：红外脉冲、便于隐蔽安装设计要点：红外光路不能有阻挡物；严禁阳光直接接收机透镜内；防止入侵者从光路下方或上方侵入适宜工作环境和条件：室内周界控制；室外“静态”干燥气候不适宜工作环境和条件：室外恶劣气候，特别是经常有浓雾、毛毛雨的地域或动物出没的场所、灌木丛、杂草、树叶树枝多的地方8，遮挡式微波入侵探测器适应场所与安装方式：室内、室外周界控制主要特点：受气候影响小安装设计要点：高度应一致，一般为设备垂直作用高度的一半适宜工作环境和条件：无高频电磁场存在场所；收发机间无遮挡物不适宜工作环境和条件：高频电磁场存在的场所；收发机间有可能有遮挡物附加功能：报警控制设备宜有智能鉴别技术9，振动电缆入侵探测器适应场所与安装方式：室内、室外均可主要特点：可与室内外各种实体周界配合使用安装设计要点：在围栏、房屋墙体、围墙内侧或外侧高度的2/3处。
周界报警方案书目录前言 (2)第一章方案技术文件 (4)1.1系统设计依据及主要设计思路 (4)1.2系统方案设计 (4)第二章系统工程预算 (10)第三章系统技术培训及售后服务 (11)前言近年来，随着科学技术的不断发展，现代化安全防范技术也得到了越来越广泛的应用。
作为安防技术中具有代表性的报警系统，以及与之相关联的自动化控制管理技术更成为了一些部门必不可少的技术防范手段。
目前计算机技术、通讯技术、网络技术、音视频技术的飞速发展，正推动安全监控报警向智能化综合管理方向发展。
管理智能化是适应我国新时期工作要求的重要手段。
由于周界是防范的第一道防线，安全防范工作尤其重要。
随着犯罪手段的提高，一套先进的报警系统在其安防管理中便显得更加重要。
报警系统已成为单位的基础建设条件之一。
周界由于线路长，涉及面广，过往人员多的特点，为加强对单位的管理，建立一套完备的报警系统势在必行。
公司结合多年的实践经验，制定了此工程方案设计书。
不足之处，望领导和专家指正，以便改进修改。
在方案的设计过程中，遵循以下原则：引用国际先进的周界报警概念——泄漏电缆可按周界形状轮廓埋入地表隐蔽安装或者直接装入PVC管平行固定在墙体上，可按周界形状轮廓敷设。
不受地形限制，同时不受阳光雨雾等天气影响及树木花草等植被影响。
由于其优良的隐蔽性、地形适应性、气候适应性，所以成为周界中的高端产品，被越来越多的重要场所选用。
◆采用第一流的专业传输设备，切实保证工程质量和工程扩展的延续性。
◆综合考虑系统方案的严密性、设备布局的合理性、系统功能的先进性。
◆会集公司多年工程实践经验的精髓，以务实的态度追求系统工程最高值的性能价格比。
第一章方案技术文件1.1系统设计依据及主要设计思路目前计算机技术、通讯技术、网络技术、音视频技术的飞速发展，正推动安全监控向智能化综合管理方向发展。
管理智能化是适应我国新时期工作要求的重要手段。
根据单位管理要求，结合单位的建筑分布和我们多年的工程实践，构成高起点、高水平、投资互补的先进的“智能化综合管理系统”。
入侵探测器的组成、分类和特性入侵探测器是安防报警系统的关键部分。
文中讨论了入侵探测器的组成、分类、主要性能要求以及其弊端与对策。
一、入侵探测器的组成入侵探测器（Intrusion detector）是安防报警系统的输入部分，是用来探测入侵者入侵时所发生的移动或其它动作的装置。
入侵探测器通常由传感器(Sensor)、信号处理器和输出接口组成，简单的入侵探测器可以没有信号处理器和输出接口。
传感器是一种物理量的探测、转换装置。
它就像入侵探测器的眼睛、鼻子、耳朵一样，入侵者在实施入侵时总是要发出声响、振动、阻断光路，对地面或某些物体产生压力，破坏原有温度场发出红外光等物理现象，传感器则是利用某些材料对这些物理现象的敏感性而将其感知并转换为相应的电信号和电参量（电压、电流、电阻、电容等）。
处理器则对电信号放大、滤波、整形后成为有效的报警信号。
输出接口使入侵探测器的输出呈现两种输出状态，即警戒监控状态为无电位的常闭触点或导通电阻不大于100Ω。
报警状态和未加电时为常闭触点开路或开路电阻不小于1MΩ。
二、入侵探测器的分类入侵探测器有多种多样，进行分类将有助于从总体上对入侵探测器的认识和掌握入侵探测器通常可按传感器的种类、工作方式、警戒范围、传输方式、应用场合来区分。
1.按传感器种类分类按传感器的种类，即按传感器探测的物理量来区分，通常有：磁控开关探测器、振动探测器、超声入侵探测器、次声入侵探测器、红外入侵探测器、微波入侵探测器和视频移动探测器等等探测器的名称大多是按传感器的种类来称呼的。
2.按入侵探测器工作方式来分类按入侵探测器工作方式分类，有：主动式入侵探测器和被动式入侵探测器两种。
被动入侵探测器在工作时不需向探测现场发出信号，而依靠对被测物体自身存在的能量进行检测。
平时，在传感器上输出一个稳定的信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理发出报警信号。
例如，被动红外入侵探测器利用了热电传感器能检测被测物体发射的红外线能量的原理。
入侵探测器的组成、分类、主要性能入侵探测器是安防报警系统的关键部分。
文中讨论了入侵探测器的组成、分类、主要性能要求以及其弊端与对策。
一、入侵探测器的组成入侵探测器（Intrusion detector）是安防报警系统的输入部分，是用来探测入侵者入侵时所发生的移动或其它动作的装置。
入侵探测器通常由传感器(Sensor)、信号处理器和输出接口组成，简单的入侵探测器可以没有信号处理器和输出接口。
传感器是一种物理量的探测、转换装置。
它就像入侵探测器的眼睛、鼻子、耳朵一样，入侵者在实施入侵时总是要发出声响、振动、阻断光路，对地面或某些物体产生压力，破坏原有温度场发出红外光等物理现象，传感器则是利用某些材料对这些物理现象的敏感性而将其感知并转换为相应的电信号和电参量（电压、电流、电阻、电容等）。
处理器则对电信号放大、滤波、整形后成为有效的报警信号。
输出接口使入侵探测器的输出呈现两种输出状态，即警戒状态为无电位的常闭触点或导通电阻不大于100Ω。
报警状态和未加电时为常闭触点开路或开路电阻不小于1MΩ。
二、入侵探测器的分类入侵探测器有多种多样，进行分类将有助于从总体上对入侵探测器的认识和掌握。
入侵探测器通常可按传感器的种类、工作方式、警戒范围、传输方式、应用场合来区分。
1.按传感器种类分类按传感器的种类，即按传感器探测的物理量来区分，通常有：磁控开关探测器、振动探测器、超声入侵探测器、次声入侵探测器、红外入侵探测器、微波入侵探测器和视频移动探测器等等。
探测器的名称大多是按传感器的种类来称呼的。
2.按入侵探测器工作方式来分类按入侵探测器工作方式分类，有：主动式入侵探测器和被动式入侵探测器两种。
被动入侵探测器在工作时不需向探测现场发出信号，而依靠对被测物体自身存在的能量进行检测。
平时，在传感器上输出一个稳定的信号，当出现入侵情况时，稳定信号被破坏，输出带有报警信息，经处理发出报警信号。
例如，被动红外入侵探测器利用了热电传感器能检测被测物体发射的红外线能量的原理。
FT-100型泄漏电缆周界防越探测器北京盛达嘉科技发展有限公司2007年4月目录1.概述 (1)2.主要特点 (1)3.适用范围 (1)4.原理 (2)5.结构及功能 (3)5.1组成及结构 (3)6.性能和接口 (4)7.安装及使用 (5)7.1仪表及工具 (5)7.2安装前检验 (5)7.3安装顺序 (6)7.4设备使用 (1)8.注意事项 (3)9.维护 (4)10.故障及排除方法 ............................................... 错误！未定义书签。
1.概述FT-100型泄漏电缆周界防越探测器是一种专为重要的军用或民用设施而设计的隐蔽式周界防范系统，沿埋入电缆周围可产生一个无形的电磁射频探测场。
如果探测场受到入侵者的干扰，系统就会报警。
2.主要特点1)上下行隔离度高，稳定可靠2)探测正确率高，对入侵目标反应灵敏。
3)误报率极低，对环境因素变化适应能力强，不受气候影响，可排除小动物的影响。
4)安装方式灵活，可适应多种地形、地物特点，既可埋设地下，也可安装在围墙、围栏上。
5)具有自检功能，当受到破坏时，产生入侵报警或破坏报警。
6)大小周界均可使用。
7)无论入侵者走过，还是跑过、跳过泄漏电缆，都能被探测到。
3.适用范围●仓库、农场、养殖场●军事基地、企事业单位、文物单位●飞机场、重大工程现场●教养所●高层住宅、智能小区、别墅区等场所设备布设方式示意图见图3.1所示。
图3.1 设备布设方式示意图图3.1中，长方形采集盒，就是电缆探测器主机；图中显示一个完整的区域，通过多套泄漏电缆周界防越探测器设备进行全范围的布防。
4.原理该设备根据多普勒雷达原理进行工作，其信号沿电缆长度方向传播。
平行铺设的两条电缆，一条用于发射，一条用于接收。
如果有人在两条电缆形成的感应区内移动，这部分电磁场将受到扰动，由信号处理器检测出接收信号的变化，产生的探测信息送监控单元进行报警。

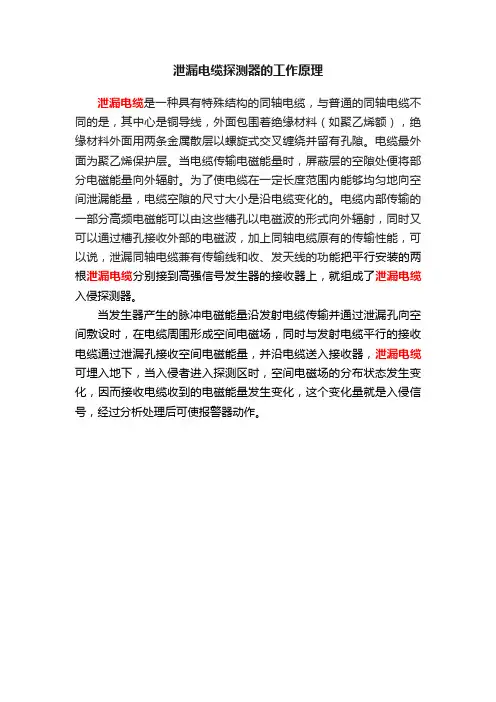

泄漏电缆探测器的工作原理
泄漏电缆是一种具有特殊结构的同轴电缆，与普通的同轴电缆不同的是，其中心是铜导线，外面包围着绝缘材料（如聚乙烯额），绝缘材料外面用两条金属散层以螺旋式交叉缠绕并留有孔隙。
电缆最外面为聚乙烯保护层。
当电缆传输电磁能量时，屏蔽层的空隙处便将部分电磁能量向外辐射。
为了使电缆在一定长度范围内能够均匀地向空间泄漏能量，电缆空隙的尺寸大小是沿电缆变化的。
电缆内部传输的一部分高频电磁能可以由这些槽孔以电磁波的形式向外辐射，同时又可以通过槽孔接收外部的电磁波，加上同轴电缆原有的传输性能，可以说，泄漏同轴电缆兼有传输线和收、发天线的功能把平行安装的两根泄漏电缆分别接到高强信号发生器的接收器上，就组成了泄漏电缆入侵探测器。
当发生器产生的脉冲电磁能量沿发射电缆传输并通过泄漏孔向空间敷设时，在电缆周围形成空间电磁场，同时与发射电缆平行的接收电缆通过泄漏孔接收空间电磁能量，并沿电缆送入接收器，泄漏电缆可埋入地下，当入侵者进入探测区时，空间电磁场的分布状态发生变化，因而接收电缆收到的电磁能量发生变化，这个变化量就是入侵信号，经过分析处理后可使报警器动作。

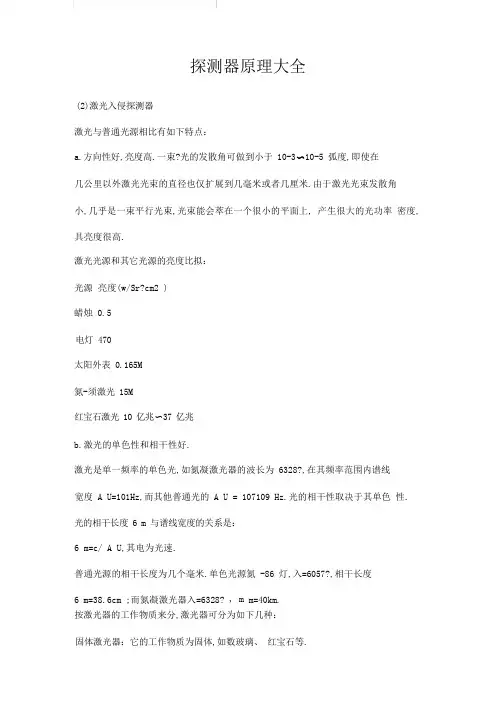

探测器原理大全(2)激光入侵探测器激光与普通光源相比有如下特点：a.方向性好,亮度高.一束?光的发散角可做到小于 10-310-5 弧度,即使在几公里以外激光光束的直径也仅扩展到几毫米或者几厘米.由于激光光束发散角小,几乎是一束平行光束,光束能会萃在一个很小的平面上, 产生很大的光功率密度, 具亮度很高.激光光源和其它光源的亮度比拟：光源亮度(w/Sr?cm2 )蜡烛 0.5电灯 470太阳外表 0.165M氮-须激光 15M红宝石激光 10 亿兆〜37 亿兆b.激光的单色性和相干性好.激光是单一频率的单色光,如氮凝激光器的波长为 6328?,在其频率范围内谱线宽度 A U=101Hz,而其他普通光的 A U = 107109 Hz.光的相干性取决于其单色性.光的相干长度 6 m 与谱线宽度的关系是：6 m=c/ A U,其电为光速.普通光源的相干长度为几个毫米.单色光源氮 -86 灯,入=6057?,相干长度6 m=38.6cm ;而氮凝激光器入=6328? , m m=40km.按激光器的工作物质来分,激光器可分为如下几种：固体激光器：它的工作物质为固体,如数玻璃、红宝石等.液体染料激光器：它的工作物质为液体染料,如假设丹明香豆素等.气体激光器：它的工作物质是二氧化碳、氮-三、氮份子等.半导体激光器：它的工作物质是半导体材料,如神化钱.激光探测器与主动红外式探测器有些相似,也是由发射器与接收器两局部构成.发射器发射激光束照射在接收器上,当有入侵目标浮现在警戒线上,激光束被遮挡,接收机接收状态发生变化,从而产生报警信号.激光探测器的作用距离：式中P1——激光功率；QT ——光束发散角；M ——调制光速调制度；SR-―接收面积；PR——接收到的功率.由上式可以看出,要提升探测器的作用距离,应增大激光源的发射光率,增加光学系统的透过率,减少发射装置的发散角,也可采用高灵敏的光电传感器.激光具有高亮度,高方向性,所以激光探测器十分合用于远距离的线控报警装置.由于能量集中,可以在光路上加装反射镜,环绕成光墙,从而可以用一套激光器来封锁场地的四周,或者封锁几个主要通道路口.激光探测器采用半导体激光器的波长在红外线波段时,处于不可见范围,便于隐蔽,不易被犯罪份子所发现.激光探测器采用脉冲调制,抗干扰水平较强,其稳定性能好,一般不会因机器本身而产生误报,如果采用双光路系统,可靠性更会大大提升.3.面型入侵探测器面型入侵探测器的警戒范围为一个面.当警戒面上浮现入侵目标时即能发出报警信号.振动式或者感应式报警探测器常被用做面报警探测器,例如把用做点报警探测器的振动探测器安装在墙面或者玻璃上,或者安装在某一要求保护的铁丝网或者隔离网上,当入侵者触及时网发生振动,探测器即能发生报警信号.面型入侵探测器更多的是使用电磁感应探测器. 电场畸变探测器是一种电磁感应探测器,当目标侵入防范区域时,引起传感器路线周围电磁场分布的变化, 我们把能响应这畸变并进入报警状态的装置称为电场畸变探测器.这种电场畸变探测器有平行线电场畸变探测器、泄漏电缆电场畸变探测器.(1)平行线电场畸变入侵探测器平行线电场畸变入侵探测器是由传感器线支撑杆、跨接件和传感器电场信号发生接收装置构成,如图 2-10 所示.传感器是一些平行线(2 条〜10 条)构成,在这些导线中一局部是场线,它们与振荡频率为 1kHz40kHz 的信号发生器相连接,工作时场线向周围空间辐射电磁场能量. 另一局部线为感应线,场线辐射的电磁场在感应线上产生感应电流.当入侵者挨近或者穿越平行导线时,就会改变周围电磁场的分布状态,相应地使感应线中的感应电流发生变化, 由接收信号处理器分析后发出报警信号.传感器线通过跨接件固定在支撑杆上. 跨接件上有特种钢弹簧片,一方面可以拉紧传感器线,另一方面可使探测区内有连接的电磁场,没有盲区.信号发生、接收器安装在中间支撑杆上.平行线电场畸变入侵探测器主要用于户外周界报警.通常沿着防范周界安装数套电场探测器,组成周界防范系统.信号分析处理器常采用微处理器,信号分析处理程序可以分析出入侵者和小动物引起的场变化的不同, 从而将误报率降到了最低.(2)泄漏电缆电场畸变入侵探测器所谓泄露电缆是一种特制的同轴电缆, 见图 2-11,其中央是铜导线,外面包围着绝缘材料(如聚乙烯),绝缘材料外面用两条金属散层以螺旋方式交叉缠绕并留有孔隙.电缆最外面为聚乙烯保护层.当电缆传输电磁能量时,屏蔽层的空隙处便将局部电磁能量向外辐射.为了使电缆在一定长度范围内能够均匀地向空间泄漏能量,电缆空隙的尺寸大小是沿电缆变化的.图 2-10 平行线电场畸变探测器图 2-11 泄漏电缆结构示意图把平行安装的两根泄漏电缆分别接到高强信号发生器和接收器上就组成为了泄漏电缆入侵探测器.当发生器产生的脉冲电磁能量沿发射电缆传输并通过泄漏孔向空间辐射时,在电缆周围形成空间电磁场,同时与发射电缆平行的接收电缆通过泄漏孔接收空间电磁能量并沿电缆送入接收器,泄漏电缆可埋入地下,如图示2-12 所示.当入侵者进入探测区时,使空间电磁场的分布状态发生变化, 于是接收电缆收到的电磁能量发生变化, 这个变化量就是入侵信号,经过分析处理后可使报警器动作.泄漏电缆探测器可全天候工作,抗干扰水平强,误报漏报率都较低,合用于高保安,长周界的安全防范场所.〔3〕振动传感电缆型入侵探测器这种入侵探测器是在一根塑料护套内装有三芯导线的电缆两端,分别接上发送装置与接收装置,并将电缆波浪状或者呈其它蜿蜒形状固定在网状的围墙上〔如图2-13 所示〕 .用这样有一定长度的的电缆构成一个防区.每两个或者四个、六个防区共用一个限制器〔称为多通道限制器〕 ,由限制器将各防区的报警信号传送至限制中央.当有入侵者触动网状围墙,破坏网状围墙等行为使其震动并到达一定强度时〔安装时强度可调,以确定其报警灵敏度〕,就会产生报警信号. 这种入侵探测器精度极高,漏报率为零,误报率几乎为零.且可全天候使用〔不受气候的影响〕 .它特殊适合围网状的周界围墙〔即采用铁网构成的围墙〕使用探豫空砌电出场T；发酎电撞印攫峡电值图 2-12 泄漏电缆产生空间场示意图解 6 网“咕鸭惑电城rrq发送・节〞爆收・小儿〔4〕电子围栏式入侵探测器电子围栏式入侵探测器也是一种用于周界防范的探测器.它由三大局部组成,即脉冲电压发生器、报警信号检测器以及前端的电围栏, 其系统原理框图如图 2-14 当有入侵者入侵时,触碰到前端的电子围栏或者试图剪断前端的电子围栏, 都会发出报警信号这种探测器的电子围栏上的裸露导线,接通由脉冲电压发生器发出的高达 1 万伏的脉冲电压(但能量很小,普通在 4 焦耳以下,对人体不会构成生命危害),所以即使入侵者戴上绝缘手套,也会产生脉冲感应信号,使其报警.这种电子围栏如果使用在市区或者往来人群多的场合时,安装前应事先征得当地公安等部门的同忌、°(5)微波墙式入侵探测器张警信好持我制图 2-14 电子围栏式入侵探测器微波墙式入侵探测器,主要也是用于周界防范.它类似主动红外对射式入侵探测器的工作方式,不同的是用于探测的波束是微波而不是红外线. 此外,这种探测器的波束更宽、呈扁平状、象一面墙壁的形状,所以防范的面积更大.具安装后构成的原理框图如图 2-15 所示wyfwgw.c Q二in二a帝度a*Elo图 2-15 微波墙式入侵探测器原理图这种探测器在使用时,应注意使墙式微波波束限制在防范区域内,不向外扩展,以免引起误报.此外,在防范区域〔波束〕内,不应有花草树木等物体,以免当有风吹动时,产生误报.4.空间入侵探测器空间入侵探测器是指警戒范围是一个空间的报警器. 当这个警戒空间任意处的警戒状态被破坏,即发生报警信号.声入侵探测器和微波入侵探测器以及被动红外探测器等都属于空间入侵探测器.〔1〕声入侵探测器声入侵探测器是常用的空间防范探测器. 通常将探测说话、走路等声响的装置称声控探测器.当探测物体被破坏〔如打碎玻璃、凿墙、锯钢筋〕时,发生固有声响的装置称为声发射探测器.①声控入侵探测器声控探测器是用声传感器把声音信号变成电信号, 经前置放大送报警限制器处理后发出报警处理信号,也可将报警信号经放大推动喇叭和录音机, 以便监听和录音. 驻极体传感器被广泛地应用在声控探测器中. 在声控探测器中使用的驻极体送话器由一个金属极板蒙上机械张紧的驻极体箔〔约 10 仙M〕,驻极体箔与金属板之间构成一只电容.根据静电感应的原理,与驻极体相对着的金属板上就会感应出大小相等、方向相反的电荷.驻极体电荷在空隙中形成静电场.在声波作用下, 驻极体箔发生运动,产生位移,在电容极板上感应出电压.驻极体送话器的频率响应范围主要取决于送话器的结构.在此频率范围内,驻极体箔的位移与所加的声强成正比, 送话器的输出电压仅与声强有关, 而与频率无关,音频驻极体送话器在20Hz15000Hz 的频率范围内有恒定的灵敏度.②声发射入侵探测器声发射探测器是监控某一频带的声音发出报警信号,而对其它频带的声音信号不予响应.主要监控玻璃破碎声、凿墙、锯钢筋声等入侵时的破坏行为所发出的声音, 玻璃破碎声发射探测器通常也用驻极体传话器做声电传感器.当玻璃破碎时,发出的破碎声由多种频率的声响构成.据测定,主要频率为 10kHz15kHz 高频声响信号.当锤子打击墙壁、天花板的砖、混凝土时会产生一个频率为 1kHz 左右的衰减信号,大约持续 5ms；据钢筋时产生频率约 3.5kHz、持续时间约 15ms 的声音信号.采用带通滤波器滤去高于或者低于探测声信号的干扰信号, 经放大后产生报警信号.③次声入侵探测器次声为频率很低的音频信号.探测器的工作原理与声发射探测器相同,无非采用低通滤波器滤去高频和中频音频信号,而放大次低频信号报警.房屋通常由墙天花板、门、窗、地板同外界隔离.由于房屋里外环境不同,强度、气压等均有一定差异,一个人想闯入就要破坏这空间屏障, 如翻开门窗、打碎玻璃、凿墙开洞等,由于室内外的气压差,在缺口处产生气流扰动,发出一个次声；此外由于开门、碎窗、破墙产生加速度,那末内外表空气被压缩产生另一次声,而这二次声频率大约为1Hz 摆布.两种次声波在室内向四周扩散,先后传入次声探测器,惟独当这二次声强度到达一定阈值后才干报警,所以只要外部屏障不被破坏,在覆盖区域内部开关门窗,移动家俱,人员走动,都低于阈值,不会报警.但是这种特定环境下如果采用其它超声、微波或者红外探测器都会导致误报④超声波入侵探测器所谓超声波是指频率在 20kHz 以上的音频信号,这种音频信号人的耳朵是听不到的. 超声波探测器是利用超声波技术构造的探测器,通常分为多普勒式超声波探测和超声波声场型探测器两种.多普勒式超声波探测器是利用超声对运动目标产生的多普勒效应构成的报警装置.通常,多普勒式超声波探测器是将超声波发射器与接收器装在一个装置内.所谓多普勒效应是指在辐射源(超声波发生器)与探测目标之间有相对运动时, 接收的回波信号频率会发生变化.如图 2-16 所示,设超声波发射接收器发射的信号为：U = U ( o ojO)式中,⑴.为发射超声波的角频率,⑴o=2ot 为长附信号的初始相位.那末当发射接收器与目标间有相对运动时,经目标反射后超声波发射接收器接收到的回 波信 号为：Ur= U m Sin [⑴ o(t)+j o]m Sinj式中,tr 为超声波往返于超声波发射接收器和目标之间所需的时间,设目标与发射接收器之间的距离为 S(t),超声波白速度为 c,那末有tr=2S(t)/c且 S(t)= So-vr?t式中,So 为初始时刻目标与发射接收器的距离,vr 为目标与发射接收器相对运动的径向速度.回波的角频率为⑴ r=d 巾 /dt =⑴ o?(1+2vr/c) 也可写成 fr=f0(1+2vr/c)= f0+fdfd=(2vr/c)?f0由此可见目标以径向速度 vr 向发射接收器运动,使接收到的信号频率再也不是发m Sin=U射频率 fo,而是 fo+fd ,这种现象称多谱勒效应,fd 称为多谱勒频率.当目标背向探测器运动时,v r 为负值,那末所接收的回波信号频率为 fo-fdo超声波发射器发射 25kHz40kHz 的超声波充满室内空间,超声波接收器接收从墙壁、天花板、地板及室内其它物体反射回来的超声能量,并不断的与发射波的频率加以比拟.当室内没有挪移物体时,反射波与发射波的频率相同,不报警；当入侵者在探测区内挪移时,超声反射波会产生大约± 100H z 勒频移,接收机检测出发射波与反射波之间的频率差异后,即发出报警信号.图 2-16 多谱勒效应示意图场型超声波入侵探测器是将发射器和接收器分别安装在不同位置. 超声波在密闭的房间内经固定物体(如墙、地板、天花板、家具)屡次反射,弥漫各个角落.由于屡次反射,室内的超声波形成复杂的驻波状态, 有许多波腹点和波节点.波腹点能量密度大,波节点能量密度低,造成室内超声波能量分布的不均匀. 当没有物体移动时,超声波能量处于一种稳定状态；当改变室内固定物体分布时,超声能量的分布将发生改变.而当室内有一挪移物体时,室内超声能量发生连续变化,而接收器接收到这连续变化的信号后, 就能探测出挪移物体的存在,变化信号的幅度与超声频率和物体挪移的速度成正比.⑵微波入侵探测器微波是一种频率很高的无线电波, 波长很短,普通在 0.001m 1m 之间,由于微波的波长与普通物体的几何尺寸相当,所以很容易被物体所反射.按工作原理微波入侵探测器可分为挪移型微波探测器和阻挡型微波探测器.①挪移型微波探测器挪移型微波探测器又称多普勒式微波入侵探测器.其工作原理与多谱勒式超声波探测器相同,只无非探测器发射和接收的是微波而不是超声波.微波发射器通过天线向防范区域内发射微波信号,当防范区域内无挪移目标时,接收器接收到的微波信号频率与发射信号频率相同,为 fo.当有挪移目标时,由于多普勒效应, 目标反射的微波信号频率将发生偏移,偏移的多普勒频率为 fd, 接收机分析 fd 的大小以产生报警信号.由于多普勒效应告诉我们,偏移的多普勒频率 fd,正比于目标径向的挪移速度而反比于工作波长,所以微波探测器较多普勒超声探测器有更高的灵敏度.多普勒微波探测器的探测距离通常用下式表示：R=式中,PI——微波发射功率；GI ——发射天线的增益;———微波波长；- 目标截面积；k——卡尔兹曼常数,k=1.38 -23J/K ;To——接收机噪声温度；Bn——接收机等噪声带宽；Fn——接收机噪声系数；L——微波系统损耗；M——检测所需要的最小信噪比.由上式可以看出,要增加探测距离,可增加发射天线增益,提升发射天线的方向性,将视角变小.而提升发射功率固然可以增大探测距离,但不经济,特别是大功率的微波幅射还有损健康,所以普通不采用.②阻挡型微波探测器阻挡型微波探测器由发射器、接收器和信号处理器组成.使用时将发射天线和接收天线相对放置在监控场地的两端,发射天线发射的微波束直接送达接收天线.当没有运动目标遮断微波束时,微波能量被接收天线接收,发出正常工作信号；当有运动目标阻挡微波束时,天线接收到的微波能量减弱或者消失, 此时产生报警信号.有关被动红外探测器及由微波与红外组成的双鉴式探测大等空间入侵探测器,前面已有阐述,这里就再也不提及了。
泄漏电缆、振动光纤报警探测器的周界报警探测器在⼀些重要的区域，如机场、军事基地、武器弹药库、监狱等处，为了防⽌⾮法的⼊侵和各种破坏活动。
传统的防范措施是在这些区域的外围周界处设置⼀些屏障，如围墙、栅栏、钢丝篱笆⽹等，并安排⼈员巡逻。
但是⼈⼒防范往往受到时间、地狱、⼈员素质和精⼒等因素的影响，难免出现漏洞和失误。
因此需要应⽤⼀些先进的周界探测报警系统形成⼀道⼈眼看不到的“电⼦围墙”。
前⾯介绍的主动红外探测器和微波墙式探测器是最为常见的周界报警探测器。
其中微波墙式探测器需要防范的周界具有较好的平直度，曲折过多或者地⾯⾼低起伏不平地点就不宜采⽤微波墙式探测器；⽽主动红外探测器在室外使⽤时受环境⽓候影响较⼤，如雾、雪、⾬、风沙等，能见度的下降必然引起作⽤距离的缩短。
除了上述两种以外，还有多种周界报警探测装置。
泄露电缆式报警探测器：泄露电缆是⼀种具有特殊结构的同轴电缆，与普通的同轴电缆不同的是。
泄露电缆在其外导体上沿长度⽅向周期性地开有⼀定形状的槽孔，所以⼜称为开槽电缆。
电缆内部传输的⼀部分⾼频电磁能可以由这些槽孔以电磁波的形式向外部辐射。
同时⼜可以通过槽孔接收外部的电磁波，加上同轴电缆原有的传输性能。
可以说，泄露同轴电缆兼有传输线和收、发天线的功能。
利⽤泄露电缆作为传感器组成的周界探测报警系统由两根平⾏埋在周界地下的泄露电缆和发射机、接收机组成。
⼀根泄露电缆与发射机相连，向外发射能量。
另⼀根泄露电缆与接收机相连，⽤来接收能量。
发射机发射的⾼频电磁能经发射电缆向外发射，⼀部分能量耦合到接收电缆，收发电缆之间的空间形成⼀个椭圆形的电磁场的探测区。
两根电缆之间的电磁能的电磁耦合对扰动⾮常敏感。
当有⼈进⼊此探测区时，会⼲扰这个耦合场，使接收电缆收到的电磁能量发⽣变化。
通过信号处理电路提取这个变化量、变化率和持续时间等，就可通过电⼦电路触发报警。
在国外⽣产的这类报警器中，是将电缆收到的信号数字化，在⽆探测⽬标时，可得到⼀个⽅形曲线存储在存储器中。
入侵报警探测器的工作原理及应用场合入侵探测器用来探测入侵者的入侵行为。
需要防范入侵的地方许多，它可以是某些特定的点，如门、窗、柜台和展览厅的展柜；或是条线，如边防线、警戒线和边界线；有时要求防范范围是个面，如仓库、农场的周界围网（铁丝网或其他掌握导线组成的网）；有时又要求防范的是个空间，如档案室、资料室和武器库等，它不允许入侵者进人其空间的任何地方。
因此设计、安装人员就应当依据防范场所的不同地理特征、外部环境及警戒要求，选用适当的探测器，达到平安防范的目的。
入侵报警系统应对下列可能的入侵行为进行精确、实时的探测并产生报警状态：（1）进入警戒或设防区域；（2）打开门、窗、空调百叶窗等；（3）用暴力通过门、窗、天花板、墙及其他建筑结构；（4）破裂玻璃；（5）在建筑物内部移动；（6）接触或接近保险柜或重要物品；（7）紧急报警装置的触发。
入侵探测器应有防拆爱护、防破坏爱护。
当入侵探测器受到破坏，拆开外壳或信号传输线短路、断路及并接其他负载时，探测器应能发出报警信号。
入侵探测器应有抗小动物干扰的力量。
在探测范围内，如有直径30mm，长度为150mm的具有与小动物类似的红外辐射特性的圆筒大小物体，探测器不应产生报替。
入侵探测器应有抗外界干扰的力量，探测器对干扰信号，应不产生误报。
探测器应有承受常温气流的干扰，不产生误报。
探测器应能承受电火花干扰的力量。
探测器宜在下列条件下工作：室内，－10℃~55℃，相对湿度≤95%；室外，－20℃~75℃，相对湿度≤95％。
在各种入侵报警系统中，主要差别在于探测器的应用，而探测器的选用主要依据是：（1）爱护对象的重要程度。
例如对于爱护对象特殊重要的应加多重爱护等。
（2）爱护范围的大小。
例如，小范围可采纳感应式报警装置或反射式红外线报警装置；要防止人从窗门进入，可采纳电磁式探测报警装置；大范围可采纳遮断式红外报警器等。
（3）防预对象的特点和性质。
例如，主要是防人进入某区域的活动，则可采纳移动探测防入侵装置，可考虑微波防入侵报警装置或被动式红外线报警装置，或者同时采纳两者作用兼有的混合式探测防入侵报警装置（常称双鉴或三鉴器）等。
埋地泄漏电缆周界报警探测器介绍一、系统介绍泄漏电缆探测器是一种隐蔽式的周界入侵探测报警系统，已经被广泛应用在国内各地的重要周界场所，产品提供了非常灵活的室外周界安装方式，可以应用在埋地、屋顶、围墙、空中悬挂等地方。
双根泄漏电缆平行敷设方式，一根发射无线电信号、另一根接收无线电信号，沿埋入电缆周围产生一个看不见的电磁射频场。
如果探测场受到入侵者的干扰，探测场的平衡受到破坏，系统就会产生报警。
二、方案设计某项目在周界处安装10套泄漏电缆泄漏电缆探测器,可以保护1000米长的周界长度，每套泄漏电缆探测器最远可以保护100米长的周界。
每一套泄漏电缆探测器由一台报警处理器、两段各5米非泄漏电缆、两段各100米泄漏电缆和两只终端器组成。
在具体的安装过程时，上一防区的泄漏电缆和下一防区的泄漏电缆之间可以无缝隙的敷设，这样可以保证整个围界的防护没有盲区。
每一台报警处理器有2个连接非泄漏电缆的端口、2个交流220V电源输入输出端口、1个报警输出常闭/常开干触点。
报警处理器具有防水、防电磁辐射的特点，在安装时可以装入防雨防尘盒中，也可以直接埋入地下。
非泄漏电缆是普通的同轴电缆线，工作时不向外发射电磁场，只是起连接报警处理器和泄漏电缆的作用。
非泄漏电缆跟报警处理器和泄漏电缆的连接处要做防水、防尘和防腐蚀处理。
泄漏电缆是特殊制作的一种同轴电缆，它在工作时，其中一根要向周围的空间发射电磁场，另一根要接收电磁场。
两根泄漏电缆要基本平行的埋入地下，两根泄漏电缆之间的距离在1.0米左右，具体距离要视现场情况而定，两根电缆的埋地深度在10公分左右，具体埋地深度也要视现场情况而定。
泄漏电缆可以直接埋入地下，也可以穿入PVC管后埋入地下，但是不能穿入钢管后埋地，否则会影响探测效果。
每根泄漏电缆的末端都配有匹配电阻（75欧姆），终端器具有防水防尘和防腐蚀功能，可以直接埋入地下。
地址模块是带有地址编码的总线型报警信号采集和传输设备，每一台报警处理器连接一只单防区地址模块，地址模块通过RS485总线跟监控中心的报警主机相连。
探测器原理大全(2) 激光入侵探测器激光与一般光源相比有如下特点：a．方向性好，亮度高。
一束激光的发散角可做到小于10-3～10-5弧度，即使在几公里以外激光光束的直径也仅扩展到几毫米或几厘米。
由于激光光束发散角小，几乎是一束平行光束，光束能聚集在一个很小的平面上，产生很大的光功率密度，其亮度很高。
激光光源和其它光源的亮度比较：光源亮度（w/Sr•cm2）蜡烛 0.5电灯 470太阳表面 0.165M氦-氖激光 15M红宝石激光 10亿兆～37亿兆b．激光的单色性和相干性好。
激光是单一频率的单色光，如氦氖激光器的波长为6328Å，在其频率范围内谱线宽度ΔU=10-1Hz，而其他一般光的ΔU = 107-109 Hz。
光的相干性取决于其单色性。
光的相干长度δm与谱线宽度的关系是：δm=c/ΔU，其中c为光速。
一般光源的相干长度为几个毫米。
单色光源氦-86灯，λ=6057Å，相干长度δm=38.6cm；而氦氖激光器λ= 6328Å，δm=40km。
按激光器的工作物质来分，激光器可分为如下几种：固体激光器：它的工作物质为固体，如钕玻璃、红宝石等。
液体染料激光器：它的工作物质为液体染料，如若丹明香豆素等。
气体激光器：它的工作物质是二氧化碳、氦-氖、氮分子等。
半导体激光器：它的工作物质是半导体材料，如砷化镓。
激光探测器与主动红外式探测器有些相似，也是由发射器与接收器两部分构成。
发射器发射激光束照射在接收器上，当有入侵目标出现在警戒线上，激光束被遮挡，接收机接收状态发生变化，从而产生报警信号。
激光探测器的作用距离：式中P1——激光功率；QT——光束发散角；M——调制光速调制度；SR——接收面积；PR——接收到的功率。
由上式可以看出，要提高探测器的作用距离，应增大激光源的发射光率，增加光学系统的透过率，减少发射装置的发散角，也可采用高灵敏的光电传感器。
激光具有高亮度，高方向性，所以激光探测器十分适用于远距离的线控报警装置。
一、判断1、入侵报警系统中使用的设备必须符合国家法律法规和现行强制性标准的要求，但不必经法定机构检验或认证合格。
（×）2、主动式红外入侵探测器是由发射装置和接收装置两部份组成。
（√）3、入侵报警系统允许有少量的漏报警情况。
（×）4、在入侵报警系统中，在撤防状态下，系统可以对探测器的报警状态做出响应。
（×）5、在入侵报警系统中，在设防状态下，当探测器探测到有入侵发生或触动紧急报警装置时，报警控制设备应显示出报警发生的区域或地址。
（√）二、单选1、在标准GA/T74中，报警开关的图形符号为：（ A ）A：B：C：D：2、在标准GA/T74中，紧急按扭开关的图形符号为：（ D ）A：B：C：D：3、（ D ）是出入口控制系统的通俗称谓A：安防系统B：视频系统C：报警系统D：门禁系统4、在入侵报警系统中，需要进行实体防护或/和电子防护的某区域的边界所指的是（ A ）A：周界B：监视区C：防护区D：禁区5、某公司财务室为了加强防范，在保险柜上安装了门磁报警系统，非法打开保险柜门后，报警系统自动向保安值班室发出电话报警，经安全专家检测，非法打开此种型号保险柜最快需要7分钟，掠取财物逃离现场需要三分钟，报警信息传到保安室需要30秒，保安跑步到现场需要5分钟，专家判定此技防方案（ A ）。
A：不合格；B：合格；6、按探测器的警戒范围来分，开关式探测器属于（ A ）。
A：点控制型探测器；B：线控制型探测器；C：面控制型探测器；D：空间控制型探测器；7、可以探测到各种入侵方式，如爆炸、焊枪、锤击、电钻、电锯、水压工具等所引发的振动信号，但防范区内人员的正常走动不会引起误报的探测器是（ C ）。
A：机械式振动探测器；B：惯性棒电子式振动探测器；C：电子式全面型振动探测器；D：声控探测器；8、当需要用磁控常闭开关去警戒多个门、窗时，干簧管的连接方式应为（ B ）。
A：并联；B：串联；C：并联或串联均可；D：都不对；9、双技术探测器又称为双鉴器或复合式探测器。
单（双）路开关量振动传感电缆警戒系统使用说明书目录一、用途 (3)二、系统的主要特点 (3)三、技术性能 (3)四、系统概述 (3)1、构成 (3)2、框图 (4)3、工作原理 (6)五、安装说明 (6)1、主控设备的安装 (6)2、振动传感电缆的安装 (6)六、调试说明 (6)1、系统检查 (6)1）振动传感电缆的检查 (6)2）振动传感电缆数据采集器的检查 (7)2、系统调试 (7)3、振动传感电缆安装及注意事项 (9)4、终端盒安装及注意事项 (9)5、安全使用注意事项 (9)6、常见故障排除方法 (10)七、售后服务 (11)注：制造商保留对技术及产品规格进行修改的权力，恕不另行通知。
一、用途单（双）路开关量振动传感电缆警戒系统是一种室内外都可以使用的周界入侵探测设备，主要适用于银行、金库、高级住宅、监狱、仓库、博物馆、电站（包括核电站）、军事机关、军事设施、基地、油田、文保单位和其它一些需要室内外周边警戒防护的报警场所。
系统中所涉及到的关键探测器是一种无源分布的振动传感电缆。
本系统布线简单，方便灵活，对室内外各种自然环境和恶劣的高低温环境具有很强的适应性。
二、系统的主要特点可全天候工作，其无源和线缆分布形状的特点，很适宜在地形复杂、易燃易爆物品仓库、不规则周界区域和不宜电源进入等场所安装使用；也可以埋入墙体或地下，作为银行金库、弹药库和其它重要部位的防凿、防非法入侵的报警设备使用；还可作为野外工作场所、营地的警戒线使用。
三、技术性能工作电压：交流220V 或直流12V输出形式：继电器触点，开路报警、闭路报警同时提供警戒长度：单路最大1000米具有机壳防拆报警功能消耗功率：不大于9VA工作环境温度：振动传感电缆: -40℃～+70℃电缆敷设温度：不低于-15℃数据采集器: -40℃～+85℃）振动传感电缆最大布线长度： 1000米振动传感电缆的最小弯曲半径：不小于电缆外径的6倍。
振动传感电缆承受最大拉力：70N振动传感电缆数据采集器外形尺寸：210*161*76振动传感电缆数据采集器机体重量：约1.8kg振动传感电缆外径：Φ８四、系统概述1、构成（单）双路开关量振动传感电缆警戒系统：由振动传感电缆、振动传感电缆数据采集器和报警主机等三部分组成。
振动传感电缆：是一种专用的振动传感器，用以将振动转变为电信号。
振动传感电缆数据采集器（又称振动传感电缆警戒系统控制器）：由供电、信号检测处理两个单元组成。
控制器具有机壳防拆功能，当非值班人员打开控制器时，报警主机报警。
不管是振动报警还是防拆报警，入侵报警条件消失后，振动传感电缆警戒系统控制器的报警信号仍会保持3秒钟左右。
报警主机：可以根据顾客的实际要求，选配能够控制和处理开关量信号的报警装置，如：霍尼菲尔、博士品牌的报警主机，也可由供货商提供相应的报警主机。
报警主机与振动传感电缆警戒系统控制器之间由信号馈缆连接。
可根据现场的实际情况，采用交流220V供电或直流12V供电。
报警主机安放在中心控制室内，振动传感电缆警戒系统控制器安放在周界防范区域内。
2、框图●振动传感电缆警戒系统控制器(数据采集器)外形图●振动传感电缆警戒系统控制器（数据采集器）内部结构图●系统连接图3、工作原理外界入侵振动后，前端振动传感电缆将振动信号转变为电信号，并传送到振动传感电缆警戒系统控制器的信号处理单元，信号处理单元将接收到的微弱电信号进行放大、整形和滤波，再经过一定的算法处理，判断是否输出报警信号。
如果超过设定的报警阈值则产生报警，继电器动作，并且点亮控制器内红色LED指示灯，报警信号将通过专用馈线上传到报警主机完成报警。
报警信号由继电器输出，其输出定义为NC、C、NO，报警后分别对应闭路、公共点、开路。
五、安装说明1、主控设备的安装1）报警主机的安装：主机必须稳固安装在中心控制室墙壁或机柜上。
2）振动传感电缆警戒系统控制器（数据采集器）的安装：此套控制器具有防水功能，机体垂直安装时，可以直接固定到室内或室外的墙壁或机柜中。
室外水平安装控制器时，一定要加装防水罩，以防雨水从接线端子处渗入。
2、振动传感电缆的安装1）暗装：需要在墙体、建筑物和隐蔽的地方安装电缆时，应选择暗装的方式。
即将传感电缆敷设在金属管或其它电线管内，以起到对振动传感电缆进行有效保护的作用。
在有强烈外界电磁干扰的环境下，如电厂、电信号发射塔周围，也必须选择在金属管内敷设安装，以起到屏蔽保护的作用。
2）明装：将振动传感电缆直接固定或绑扎在附着物上。
如在铁丝网和铁栅栏等场所可以选择明装的方式。
上述两种方式在正确安装的情况下均不影响系统的灵敏度和可靠性。
六、调试说明1、系统检查1）振动传感电缆的检查●振动传感电缆与数据采集器及终端盒的连接和检查a、电缆末端与终端盒的连接和检查首先将振动传感电缆末端套上防水锁头螺母，然后分别将电缆的两个活动导体（1、4）及两个固定导体（2、3）短接，并缠好高压自粘防水胶布，5悬空。
引线连接好后放入终端盒内，并拧紧防水螺母。
终端盒作好后，在电缆前端将形成A和B两个回路，我们可以使用万用表的欧姆档对A 和B两个回路进行导通测试，以便对电缆的好坏及终端盒的连接情况进行初步判断。
b、电缆前端与数据采集器的连接和检查电缆前端与数据采集器内的传感电缆接线端子相连，2和3接到线路板标CS及GND的端子上，1和4接到线路板标AS/BS的两个端子上，两组线没有极性。
应特别注意振动传感电缆接数据采集器端的屏蔽线5一定要接在线路板上的标有接地标志的端子上上，否则会产生干扰，影响数据采集器的灵敏度。
振动传感电缆测试标准如下（电缆另一端未接到数据采集器时）：A回路电阻R1 <200欧B回路电阻R2 <200欧A回路与B回路之间的电阻 >5兆欧A回路、B回路与屏蔽线之间的电阻 >5兆欧2）振动传感电缆数据采集器的检查开机前应先检查接插件是否有松动，电源线是否连接好，有无短路现象，振动传感电缆是否接好，没有问题时接电测试。
如果机箱盖未锁紧时，应按下防拆开关进行测试。
2、系统调试１）用反复敲击防护网或翻越周界的方式来调整设置灵敏度。
单路采集器由拨码开关A控制灵敏度，共16级灵敏度；双路采集器由两个4位拨码开关A和B分别控制，均为16级灵敏度。
拨码开关A控制第一路灵敏度，拨码开关B控制第二路灵敏度。
２）用螺丝刀柄敲击振动传感电缆2至4次，模拟人的翻越，数据采集器内指示灯应常亮，并伴随继电器动作声进入报警状态。
报警状态延时约3秒后，如没有新的报警触发则自动复位，重新进入警戒状态。
3 ）灵敏度的设置：拨码开关拨码开关3、振动传感电缆安装及注意事项1）在线缆安装前应仔细阅读有关说明书。
2）不管选用哪种安装方式都应将振动传感电缆紧密的固定在附着物上。
3）管内安装时应注意选择线缆管径的适宜程度；管径过大会影响电缆的灵敏度；管径过小在线缆穿入管内过程中有可能将线缆损伤。
一般线径为管径的（40%）。
4）金属管安装时，一定要处理好管与管接口处的毛刺，特别是套丝、焊接的连接部位，以免毛刺刺入线缆内形成短路或将线缆表皮挫伤。
5）在管内穿线时不要用力过大，以免将线缆损伤。
线缆的最大承受拉力不大于70N。
不要过度将线缆折弯，折弯的最小半径应大于线径的6倍。
4、终端盒安装及注意事项1）电缆终端盒安装在振动传感电缆的终端部位，可以用胀栓固定在围墙上或用绑扎带固定在护网上。
2）终端盒的作用是对传感电缆终端进行防水密封处理。
3）终端盒内的振动传感电缆末端的二根活动导体（1、4）短接，二根固定导体（2、3）短接，振动传感电缆屏蔽线悬空。
4）实际接线时注意这些线组之间千万不能短路。
5、安全使用注意事项1）切勿在雷雨闪电期间安装施工2）切勿将主控器直接安装于潮湿场所3）在安装使用本产品之前，对工作人员应预先作好安全教育和技术培训。
4）本产品若采用交流220V供电，则在通电工作状态下，主机内部存在交流220V工作电压，所以非专业人员绝不允许在通电状态打开主机。
5）必须确认主机交流220V电源切断的状态下才可以更换保险丝。
6）本产品主机电缆输出端有高频大功率信号输出，输入端为高灵敏接收电路接口，只有当确认两根电缆可靠连接后，才可以开启主机电源。
7）本产品一旦出现异常情况，应先切断电源，再作检查分析，防止故障扩大，按规定保修。
6、常见故障排除方法1）故障现象：不报警原因1：电源虚接或断路判断方法：用万用表直流电压档测量数据采集器内VSS（负）和VCC（正）两个端子上的电压，其应在正常工作电压之内（具体标称数值请参见技术性能指标），否则故障。
排除方法：重新连接电源线原因2：雷击排除方法：更换采集器内线路板。
更换前应对接入板内的各线段作标记，以保证更换后接线正确无误。
2）故障现象：报警灯常亮，采集器始终处于报警状态。
原因1：传感电缆故障判断方法：将电缆从采集器内端子上拆下，用2条导线分别将采集器端子上两个AS/BS、CS与GND短接，若报警解除可断定传感电缆故障，否则为采集器线路板故障。
排除方法：更换电缆或检查电缆内部是否有短路部位（通常发生在两端引出线上）。
原因2：传感电缆两端未接好判断方法：断电后，用万用表欧姆档测量采集器两个AS/BS、CS和GND端子，应导通（一般在几十欧内）。
排除方法：去除终端盒内和采集器内端子及线缆上的氧化物，重新接线。
原因3：采集器内电源电压过低判断方法：测量采集器内电源端子上的电压，不能低于采集器工作的最低电压：单路采集器为12-18伏（低压）或220伏（高压）双路采集器为12-18伏（低压）或220伏（高压）。
原因4：现场有强干扰排除方法：降低灵敏度或排除干扰源3）故障现象：经常误报原因1：防护网上附有植物，随风撞击防护网。
排除方法：去除防护网上的杂物原因2：防护网松动排除方法：重新固定防护网（单）双路开关量振动传感电缆警戒系统使用说明书七、售后服务设备售出后顾客将得到为期一年的免费保修服务，免费期满后设备也将会得到终身的维修升级服务，维修部门将收取适当的维修费用。
备注：1、在保修期内，顾客不能随意拆卸机箱内的任何器件，否则免费保修条款无效。
2、不可抗拒的外界作用（地震、洪水和雷击等自然灾害）及人为操作不当（不按照使用说明程序操作）等造成的设备损坏不在免费保修范围内。
11 - 11。
