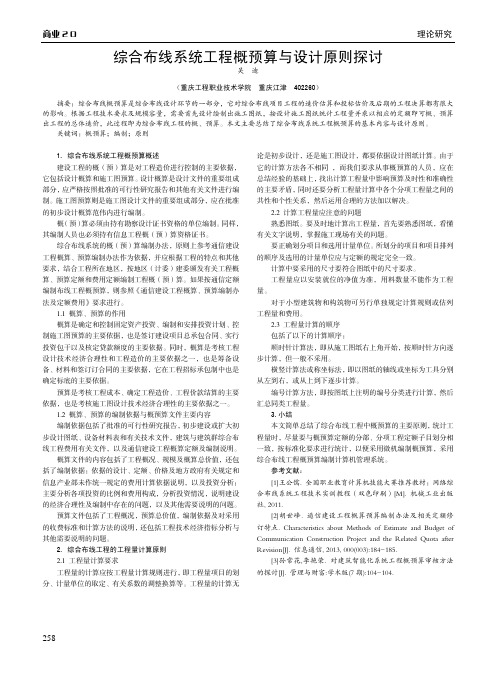

商业2.0 理论研究258 综合布线系统工程概预算与设计原则探讨吴 迪（重庆工程职业技术学院 重庆江津 402260）摘要：综合布线概预算是综合布线设计环节的一部分，它对综合布线项目工程的造价估算和投标估价及后期的工程决算都有很大的影响。
根据工程技术要求及规模容量，需要首先设计绘制出施工图纸，按设计施工图纸统计工程量并乘以相应的定额即可概、预算出工程的总体造价，此过程即为综合布线工程的概、预算。
本文主要总结了综合布线系统工程概预算的基本内容与设计原则。
关键词：概预算；编制；原则1. 综合布线系统工程概预算概述建设工程的概（预）算是对工程造价进行控制的主要依据，它包括设计概算和施工图预算。
设计概算是设计文件的重要组成部分，应严格按照批准的可行性研究报告和其他有关文件进行编制。
施工图预算则是施工图设计文件的重要组成部分，应在批准的初步设计概算范伟内进行编制。
概（预）算必须由持有勘察设计证书资格的单位编制。
同样，其编制人员也必须持有信息工程概（预）算资格证书。
综合布线系统的概（预）算编制办法，原则上参考通信建设工程概算、预算编制办法作为依据，并应根据工程的特点和其他要求，结合工程所在地区，按地区（计委）建委颁发有关工程概算、预算定额和费用定额编制工程概（预）算。
如果按通信定额编制布线工程概预算，则参照《通信建设工程概算、预算编制办法及定额费用》要求进行。
1.1 概算、预算的作用概算是确定和控制固定资产投资、编制和安排投资计划、控制施工图预算的主要依据，也是签订建设项目总承包合同、实行投资包干以及核定贷款额度的主要依据。
同时，概算是考核工程设计技术经济合理性和工程造价的主要依据之一，也是筹备设备、材料和签订订合同的主要依据，它在工程招标承包制中也是确定标底的主要依据。
预算是考核工程成本、确定工程造价、工程价款结算的主要依据，也是考核施工图设计技术经济合理性的主要依据之一。
1.2 概算、预算的编制依据与概预算文件主要内容编制依据包括了批准的可行性研究报告，初步建设或扩大初步设计图纸、设备材料表和有关技术文件，建筑与建筑群综合布线工程费用有关文件，以及通信建设工程概算定额及编制说明。

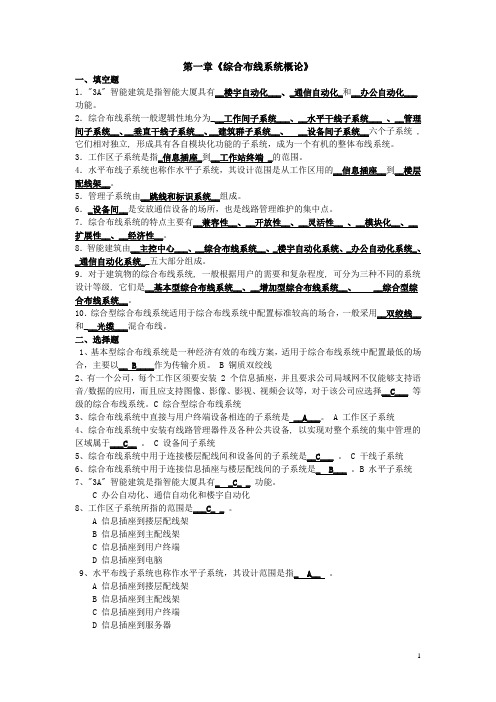

第一章《综合布线系统概论》一、填空题l．"3A" 智能建筑是指智能大厦具有__楼宇自动化___、_通信自动化_和__办公自动化___功能。
2．综合布线系统一般逻辑性地分为___工作间子系统___、__水平干线子系统___ 、__管理间子系统__、__垂直干线子系统__、__建筑群子系统__、 __设备间子系统__六个子系统 ,它们相对独立, 形成具有各自模块化功能的子系统，成为一个有机的整体布线系统。
3．工作区子系统是指_信息插座_到__工作站终端 _的范围。
4．水平布线子系统也称作水平子系统，其设计范围是从工作区用的__信息插座__到__楼层配线架__。
5．管理子系统由__跳线和标识系统__组成。
6．_设备间__是安放通信设备的场所，也是线路管理维护的集中点。
7．综合布线系统的特点主要有__兼容性__、__开放性__、__灵活性__ 、__模块化__、__扩展性__、__经济性__。
8．智能建筑由__主控中心___、__综合布线系统__、_楼宇自动化系统、_办公自动化系统_、_通信自动化系统__五大部分组成。
9．对于建筑物的综合布线系统, 一般根据用户的需要和复杂程度, 可分为三种不同的系统设计等级, 它们是__基本型综合布线系统__、__增加型综合布线系统__、 __综合型综合布线系统__。
10．综合型综合布线系统适用于综合布线系统中配置标准较高的场合，一般采用__双绞线__和___光缆___混合布线。
二、选择题1、基本型综合布线系统是一种经济有效的布线方案，适用于综合布线系统中配置最低的场合，主要以__ B____作为传输介质。
B 铜质双绞线2、有一个公司，每个工作区须要安装 2 个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像、影像、影视、视频会议等，对于该公司应选择__C___等级的综合布线系统。
C 综合型综合布线系统3、综合布线系统中直接与用户终端设备相连的子系统是 __A___。
综合布线的工程量计算方法和技巧综合布线是指在建筑物内或大型设备的布置与维护中，通过对各类线缆和设备的有序架设与安装，实现信息传输、电力传输、控制和监视等功能。
进行综合布线工程量计算是为了合理规划和安排布线工程的资源，同时也是为了更好地掌握工程进度和成本，以下是综合布线工程量计算方法和技巧的详细介绍。
一、综合布线工程量计算方法1.需求调查：首先需要对整个项目的需求做调查和了解，包括各种布线的类型（如数据、电力、视频等）、数量、距离、设备类型等。
2.布线图纸：根据需求调查的结果，进行布线图纸的绘制。
布线图纸主要包括布线的路径、设备安装位置、各种线缆的走向和连接方式等。
布线图纸是进行工程量计算的基础。
3.线缆长度计算：根据布线图纸中各种线缆的走向和连接方式，计算出各个线缆的长度。
可以利用CAD软件等工具来进行计算，也可以手工测量。
4.线缆数量计算：根据各个线缆的长度计算出所需的线缆数量。
在计算线缆数量时，需要考虑线缆的规格、回路数、设备连接数等因素。
5.线槽、管道和配件数量计算：根据布线图纸中线缆的走向，计算出所需的线槽、管道和配件的数量。
在计算线槽和管道数量时，需要考虑线缆的直径、安装方式、走向等因素。
6.设备数量计算：根据布线图纸和需求调查的结果，计算出所需的设备数量。
在计算设备数量时，需要考虑设备的类型、功能、安装位置等因素。
7.资源计算：根据以上计算结果，对所需的各种资源进行计算，包括线缆、线槽、管道、配件、设备等资源的数量和规格。
8.人工计算：根据综合布线的实际情况，计算出所需的人工投入。
人工投入一般包括布线工程师、技术人员和劳动力等。
二、综合布线工程量计算技巧1.合理估算：在进行工程量计算时，需从实际情况出发，合理估算各项指标，不要过于乐观和悲观。
可以参考历史的类似项目经验，结合项目现场实际情况进行估算。
2.充分调研：为了准确计算工程量，需要进行充分的调研工作，包括需求调查、现场实地勘察、与相关专业人士的交流等。
综合布线系统工程量计算规则和说明计算综合布线系统工程量的规则和说明如下：1.明确布线系统的需求：在开始计算之前，需要明确综合布线系统的需求，包括网络传输带宽要求、用户数量、楼层数、布线路径、机房位置等。
根据这些需求，制定布线系统设计方案。
2.划分布线区域：根据建筑结构和布线系统需求，将整个建筑划分为不同的布线区域，如楼层、机房、办公室、会议室等。
每个区域具有不同的布线长度和设备数量，需要分别进行计算。
3.计算布线长度：根据布线路径和布线区域划分，测量每个布线区域的总长度。
布线长度包括水平布线和垂直布线，水平布线主要是从交换机到用户设备的布线，垂直布线主要是不同楼层之间的布线。
4.确定设备数量：根据布线系统的需求和设计方案，确定所需的设备数量，包括交换机、光纤配线架、衔接盒、模块插座等。
不同区域的设备数量各不相同，需要分别计算。
5.估算工程时间：根据布线系统的规模和复杂度，估算完成综合布线工程所需的工程时间。
工程时间包括布线材料的采购、布线施工的安装和测试等过程。
根据以往类似项目的经验和专业知识，合理估计工程时间。
6.考虑安全和备用：在计算工程量时，需要考虑安全因素和备用设备的数量。
例如，在计算光纤布线长度时，应考虑光纤的弯曲半径和衰减，合理增加一定长度的备用光纤。
7.进行工程量计算：根据以上的数据和规则，进行综合布线系统工程量的计算。
计算可以借助电脑软件进行，也可以通过手工计算表格进行。
综合布线系统工程量计算的目的是为了准确评估项目所需的材料、设备数量和工程时间，以便进行项目预算和指导工程施工。
在计算过程中，需要考虑布线系统的实际需求和安全要求，合理估计工程量，以确保项目能够按时完成并达到预期效果。
同时，计算过程中需要注意参考以往类似项目的经验和专业知识，以提高计算的准确性和可靠性。
综合布线系统工程量计算规则和说明——小蚂蚁算量工厂综合布线系统是智能化办公室建设数字化信息系统基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
是安装工程的一部分，今天小蚂蚁算量工厂为大家总结整理了综合布线系统工程量计算规则，希望大家能用上。
一、工程量计算规则1.双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以"m"计算。
电缆敷设单根延长米计算，如一个架上敷设3根各长100m的电缆，应按300m计算，以此类推。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度量之内。
电缆进入建筑物预留长度2m；电缆进入沟或吊架上引上(下)预留1.5m；电缆中间接头盒。
预留长度两端各留2m。
2.制作跳线以"条"计算，卡接双绞线缆以"对"计算，跳线架、配线架安装"条"计算。
3.安装各类信息插座、过线(路)盒、信息插座的底盒(接线盒)、光缆终端盒和跳块打接以"个"计算。
4.双绞线缆测试，以"链路''或"信息点"计算，光纤测试以"链路"或"芯"计算。
5.光纤连接以"芯"(磨制法)以"端口"计算。
6.布放尾纤以"根"计算。
7.室外架设架空光缆以"m"计算。
8.光缆接线以"头"计算。
9.制作光缆成端接头以"套"计算。
10.安装漏泄同轴电缆接头以"个"计算。
11.成套电话组线箱、机柜、机架、抗震底座安装以"台"计算。
12.安装电话出线口、中途箱、电话电缆架空引入装置以"个"计算。
