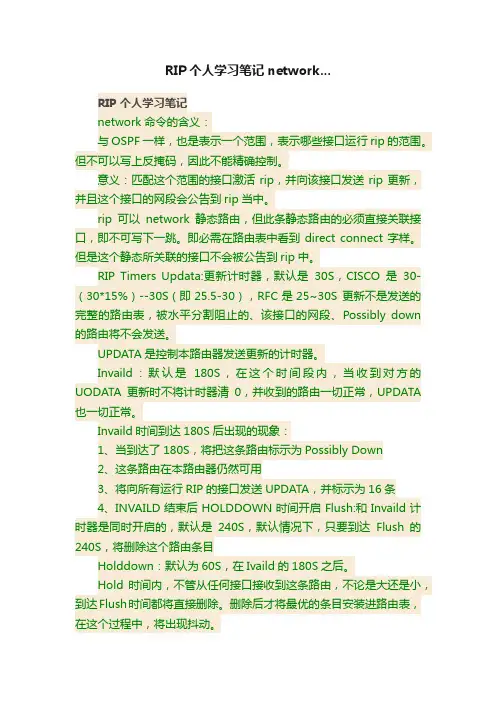

RIP个人学习笔记network...RIP 个人学习笔记network命令的含义：与OSPF一样，也是表示一个范围，表示哪些接口运行rip的范围。

但不可以写上反掩码，因此不能精确控制。

意义：匹配这个范围的接口激活rip，并向该接口发送rip更新，并且这个接口的网段会公告到rip当中。

rip可以network静态路由，但此条静态路由的必须直接关联接口，即不可写下一跳。

即必需在路由表中看到direct connect字样。

但是这个静态所关联的接口不会被公告到rip中。

RIP Timers Updata:更新计时器，默认是30S，CISCO是30-（30*15%）--30S（即25.5-30），RFC是25~30S 更新不是发送的完整的路由表，被水平分割阻止的、该接口的网段、Possibly down 的路由将不会发送。

UPDATA是控制本路由器发送更新的计时器。

Invaild：默认是180S，在这个时间段内，当收到对方的UODATA更新时不将计时器清0，并收到的路由一切正常，UPDATA 也一切正常。

Invaild时间到达180S后出现的现象：1、当到达了180S，将把这条路由标示为Possibly Down2、这条路由在本路由器仍然可用3、将向所有运行RIP的接口发送UPDATA，并标示为16条4、INVAILD结束后HOLDDOWN时间开启Flush:和Invaild计时器是同时开启的，默认是240S，默认情况下，只要到达Flush的240S，将删除这个路由条目Holddown：默认为60S，在Ivaild的180S之后。

Hold时间内，不管从任何接口接收到这条路由，不论是大还是小，到达Flush时间都将直接删除。

删除后才将最优的条目安装进路由表，在这个过程中，将出现抖动。

当Hlod时间结束，而Flush时间没到，路由将仍然处于Possibly down，如果这时候接受到更新，将直接采用这个更新，如果没有收到更新，到达Flush时间将删除这个路由条目。

h c n a笔记(数通方向)(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录第一章VRP操作基础 1VRP基础 (2)4.命令行基础(2) (3)文件系统基础 (4)系统管理(1) (5)系统管理(2) (6)第二章静态路由路由原理、静态路由基本配置 (6)第三章RIP (7)第四章OSPF (8)基本原理及基本配置 (8)第七章訪问控制列表 (9)第八章网络地址转换 (13)第一十一章交换基础、VLAN (14)第一十三章VLAN间路由、VRRP (15)第一十四章交换机port技术 63链路聚合(手工模式) (16)华为HCNA教程（笔记）第一章VRP操作基础1VRP基础MiniUsb串口连接交换机的方法2eNSP入门3命令行基础(1) eNSP中路由开启后（记住port）－－－第三方软件连接该路由方法：telnet port用户视图（文件）—–系统视图（系统sys）——接口视图（接口 interface GigabitEthernet 0/0/0）——协议视图（路由）display hotkey 显示功能键display clock 显示时间clock timezone CST add 8 设置时区（先设时区再设时间） clock datetime 设置时间header login information # 内容登录前信息header shell information 登录后信息（格式同上）Ctrl+] 能够退出查看该信息用户权限15 命令权限3为console口配置password：user-interface console 0 。

进入到相应口authentication-mode password ；认证模式为passwork set authentication password cipher huawei ;设置password（路由器不须要）为vty（telnet）设置passworduser-interface vty 0 4其他同上 user privilege level 3；用户命令等级3（管理员）PS：console不用dis history-command；显示历史命令为接口配置2个IP地址（限路由）system-view[Huawei]interface gigabitethernet 0/0/0[Huawei-GigabitEthernet0/0/0]ip address[Huawei-GigabitEthernet0/0/0]interface loopback 0 。

HUAWEI（HCNA HCNP HCIE）综合学习资料-05-广域网技术目录一、HDLC（High-level Data Link Control高级数据链路控制） (4)1.1 帧格式 (4)1.2 HDLC帧类型 (5)1.3 HDLC配置 (5)1.4 IP地址借用 (5)二、PPP（Point-to-Point Protocol点到点协议） (6)2.1 PPP的三个模块 (7)2.2 链路控制协议（LCP） (9)2.2.1 LCP协商 (10)2.2.2 LCP关闭 (12)2.2.3 LCP维护 (13)2.3 PPP的认证协议 (13)2.3.1 PAP（PPP认证协议） (13)2.3.2 CHAP（挑战握手协议） (15)2.4 网络层控制协议（NCP） (16)三、MP（Multilink PPP） (19)四、PPPOE (20)4.1 概念 (20)4.2 PPPOE报文及会话建立过程 (23)4.3 配置 (27)五、FR（帧中继） (31)5.1 基本概念和原理 (32)5.2 配置 (37)5.2.1 实验一 (37)5.2.2 实验二 (38)5.2.3 DTE和DCE两台直连，中间没有帧中继交换机 (40)5.2.4 配置用于帧中继交换的静态路由（DCE端多个接口时） (42)5.2.5 配置用于帧中继交换的PVC (45)5.3 hun and spoke环境 (47)5.3.1 rip (48)5.3.2 ospf (51)05-广域网技术广域网不同于internet网，它是一张专线网，通常是internet网络互联的备份网络，广域网上的技术均为二层技术一共有四种二层的广域网技术：HDLC、PPP、FR、ATM同步串口：点到点的网络环境：HDLC、PPP（因为只有一个对端设备，所以没有MAC地址寻址）多路访问型的网络环境：FR异步串口：ATM也是二层技术，但是运行于异步口上备注：同步链路（serial口）在数据发送之前有一个速率方面的协商，而异步链路（拨号口）则没有一、HDLC（High-level Data Link Control高级数据链路控制）是一种ISO标准数据链路层协议，用于封装同步串行链路上的数据HDLC协议族中的协议都运行于同步串行链路之上用的比较少1.1 帧格式flag：用于标识一个数据帧的开始和结束，分隔不同的数据帧address：数据帧的地址信息control：用于构成命令和响应，以便于对链路进行监视和控制，类似于以太网帧中的类型字段information：数据帧实际承载的信息FCS：校验位1.2 HDLC帧类型信息帧（I帧）：用于承载数据的普通帧（即上图）监控帧（S帧）：用来进行流控和差错的控制，保活链路的协商用途无编号帧（U帧）：建立连接和拆除连接时使用，用的很少1.3 HDLC配置华为设备串口默认封装为PPP（用的较多）两端接口如果封装类型不一致，则物理层up，数据链路层down1.4 IP地址借用IP地址紧张，尤其是在公网中通常是物理口来借用环回口的地址注意静态路由的目的：因为路由器A认为10.1.1.2和自己的物理接口不在同一网段，因此根本无法到达10.1.1.2，静态路由的目的是告诉路由器A所有去往10.1.1.0网段的数据包都从s0/0/1接口发送出去，否则从R1上ping不通R2的物理接口地址串口没有ARP的问题，可以直接跟出接口借用的IP地址网段及掩码位数随意，但要注意对端设备的回程路由问题，否则无法回包二、PPP（Point-to-Point Protocol点到点协议）PPP提供了一个在点到点链路上传输多协议数据包的标准方法，是目前广泛应用的数据链路层点到点通信协议。

实验一。

命令行基础一、实验目标掌握设备系统参数的配置方法，包括设备名称、系统时间及系统时区掌握Console口空闲超时时长的配置方法掌握登录信息的配置方法掌握登录密码的配置方法掌握保存配置文件的方法掌握配置路由器接口IP地址的方法掌握测试两台直连路由器连通性的方法掌握重吭设备的方法掌握查看版本、当前配置、接口信息实验描述及组网二、实验过程步骤一查看系统信息执行display version命令，查看路由器的软件版本不硬件信息。

[Huawei］display versionHuawei Versatile Routing Platform SoftwareVRP （R) software, Version 5。

130 （AR2200 V200R003C00）Copyright （C) 2011-2012 HUAWEI TECH CO., LTDHuawei AR2220 Router uptime is 0 week，0 day, 0 hour，0 minute BKP 0 version information：1。

PCB Version ：AR01BAK2A VER.NC2。

If Supporting PoE ：No3。

Board Type : AR22204。

MPU Slot Quantity : 15. LPU Slot Quantity : 6MPU 0(Master）: uptime is 0 week, 0 day，0 hour，0 minuteMPU version information :1. PCB Version ：AR01SRU2A VER。

A2。

MAB Version : 03。

Board Type ：AR22204。

BootROM Version : 0命令回显信息中包含了VRP版本，设备型号和启动时间等信息。

步骤二修改系统时间VRP系统会自动保存时间，但如果时间不正确，可以在用户规图下执行clock timezone命令和clock datetime命令修改系统时间.〈Huawei〉clock timezone Local add 08：00：00<Huawei〉clock datetime 12:00:00 2013-09-15可以修改Local字段为当前地区的时区名称。

路由协议RIP和OSPF路由协议是计算机网络中用于决定数据包从源主机到目的主机的路径的一种机制。

RIP（Routing Information Protocol）和OSPF（Open Shortest Path First）是两种常用的路由协议。

本文将详细介绍RIP和OSPF协议的特点、工作原理以及各自的优缺点。

RIP是一种距离矢量路由协议，其最初用于IPv4网络，后来扩展到支持IPv6、RIP协议通过交换路由表信息来决定数据包的传输路径。

RIP使用Hop Count（跃点数）作为度量标准，即每个路由器将数据包发送到目标网络所需经过的路由器数量。

RIP用于小型网络，其操作简单，实施容易。

RIP的最大跳数默认为15，超过这个跳数的路由将被认为无效。

RIP协议采用分散式的路由算法，每个路由器都独立地计算路径和更新路由表，然后将更新的路由表信息广播给邻居。

RIP协议使用了刷新时间（30秒）和失效时间（180秒）来更新和删除路由表项。

RIP协议的优点是实施简单、开销低，并且适用于小型网络。

然而，RIP协议也有一些缺点。

首先，RIP协议的最大跳数限制导致其适用范围受限，不能应用于大型网络。

其次，RIP的收敛时间较长，当网络拓扑发生变化时，RIP需要较长的时间来更新路由信息，可能会造成数据包丢失或延迟。

此外，RIP协议只考虑跳数作为路由度量标准，忽略了其他因素，如带宽和延迟，导致不够灵活。

相比之下，OSPF是一种链路状态路由协议，用于在大型复杂网络中找到最短路径。

OSPF使用Dijkstra算法来计算最短路径，并将其存储在一个链路状态数据库中。

OSPF协议需要大量的计算和内存资源来维护链路状态数据库，并使用Hello消息来检测邻居路由器。

OSPF协议将网络划分为区域，其中每个区域中的路由器都有一个完整的链路状态数据库，而不需要了解区域外的网络拓扑。

OSPF协议使用开销（Cost）作为路径选择的度量标准，开销通常与链路带宽相关。

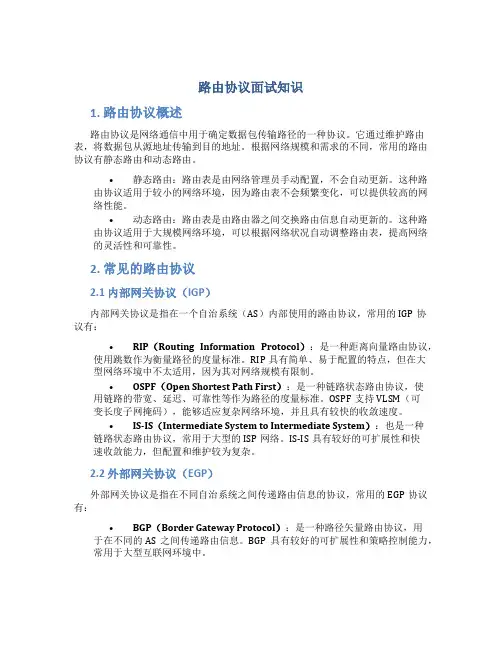

路由协议面试知识1. 路由协议概述路由协议是网络通信中用于确定数据包传输路径的一种协议。
