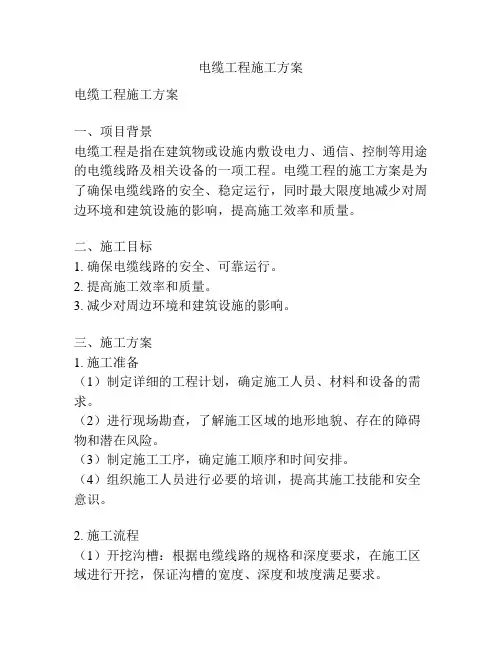

电缆工程施工方案电缆工程施工方案一、项目背景电缆工程是指在建筑物或设施内敷设电力、通信、控制等用途的电缆线路及相关设备的一项工程。
电缆工程的施工方案是为了确保电缆线路的安全、稳定运行,同时最大限度地减少对周边环境和建筑设施的影响,提高施工效率和质量。
二、施工目标1. 确保电缆线路的安全、可靠运行。
2. 提高施工效率和质量。
3. 减少对周边环境和建筑设施的影响。
三、施工方案1. 施工准备(1)制定详细的工程计划,确定施工人员、材料和设备的需求。
(2)进行现场勘查,了解施工区域的地形地貌、存在的障碍物和潜在风险。
(3)制定施工工序,确定施工顺序和时间安排。
(4)组织施工人员进行必要的培训,提高其施工技能和安全意识。
2. 施工流程(1)开挖沟槽:根据电缆线路的规格和深度要求,在施工区域进行开挖,保证沟槽的宽度、深度和坡度满足要求。
(2)敷设电缆:根据电缆线路的布置图,敷设电缆,并注意保护电缆的外皮和绝缘层,避免损坏。
(3)固定电缆:使用电缆支架或其他固定设备,将电缆牢固地固定在沟槽内。
(4)填埋沟槽:将挖掘的土方填入沟槽内,并进行压实处理,确保沟槽能够承受外部荷载和保护电缆。
(5)接头和终端处理:对电缆的接头和终端进行必要的焊接、连接和绝缘处理,确保连接的可靠性和安全性。
(6)试运行和调试:对敷设的电缆线路进行试运行和调试,检测是否存在电缆故障或质量问题,并进行必要的修复和优化。
3. 安全措施(1)施工现场应设立安全警示标志,划定施工区域,避免行人和非施工人员进入。
(2)施工人员应佩戴安全防护装备,确保施工安全。
(3)严格执行施工作业票制度,禁止未经许可的工作人员进行施工。
(4)加强施工现场巡查和监督,及时处理施工中的安全问题和隐患。
四、施工管理1. 制定施工计划,明确工期和各施工节点,确保施工进度。
2. 配备合适的施工人员和设备,确保施工质量。
3. 对施工人员进行培训,提高其施工技能和安全意识。
4. 监督和检查施工过程,确保施工按照规定的标准进行。

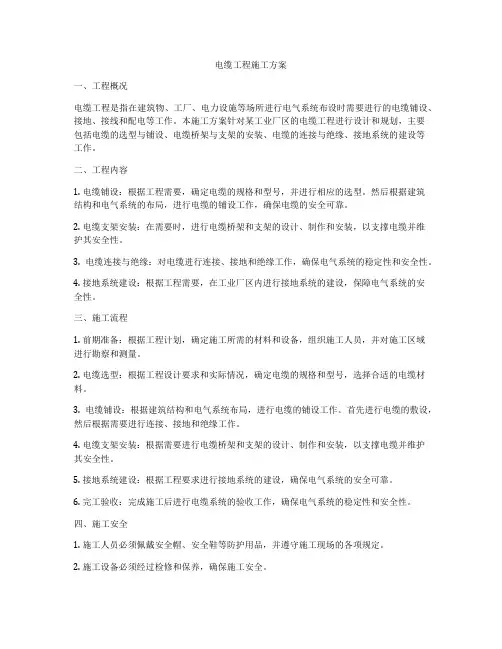

电缆工程施工方案一、工程概况电缆工程是指在建筑物、工厂、电力设施等场所进行电气系统布设时需要进行的电缆铺设、接地、接线和配电等工作。
本施工方案针对某工业厂区的电缆工程进行设计和规划,主要包括电缆的选型与铺设、电缆桥架与支架的安装、电缆的连接与绝缘、接地系统的建设等工作。
二、工程内容1. 电缆铺设:根据工程需要,确定电缆的规格和型号,并进行相应的选型。
然后根据建筑结构和电气系统的布局,进行电缆的铺设工作,确保电缆的安全可靠。
2. 电缆支架安装:在需要时,进行电缆桥架和支架的设计、制作和安装,以支撑电缆并维护其安全性。
3. 电缆连接与绝缘:对电缆进行连接、接地和绝缘工作,确保电气系统的稳定性和安全性。
4. 接地系统建设:根据工程需要,在工业厂区内进行接地系统的建设,保障电气系统的安全性。
三、施工流程1. 前期准备:根据工程计划,确定施工所需的材料和设备,组织施工人员,并对施工区域进行勘察和测量。
2. 电缆选型:根据工程设计要求和实际情况,确定电缆的规格和型号,选择合适的电缆材料。
3. 电缆铺设:根据建筑结构和电气系统布局,进行电缆的铺设工作。
首先进行电缆的敷设,然后根据需要进行连接、接地和绝缘工作。
4. 电缆支架安装:根据需要进行电缆桥架和支架的设计、制作和安装,以支撑电缆并维护其安全性。
5. 接地系统建设:根据工程要求进行接地系统的建设,确保电气系统的安全可靠。
6. 完工验收:完成施工后进行电缆系统的验收工作,确保电气系统的稳定性和安全性。
四、施工安全1. 施工人员必须佩戴安全帽、安全鞋等防护用品,并遵守施工现场的各项规定。
2. 施工设备必须经过检修和保养,确保施工安全。
3. 在施工期间,必须加强安全教育、安全培训,提高施工人员的安全意识。
4. 施工现场必须保持整洁,避免发生意外事故。
五、环保措施1. 在施工过程中,严格遵守环保法规,避免环境污染。
2. 对施工过程中产生的废弃物和污染物,采取合理的处置措施,确保环境卫生。

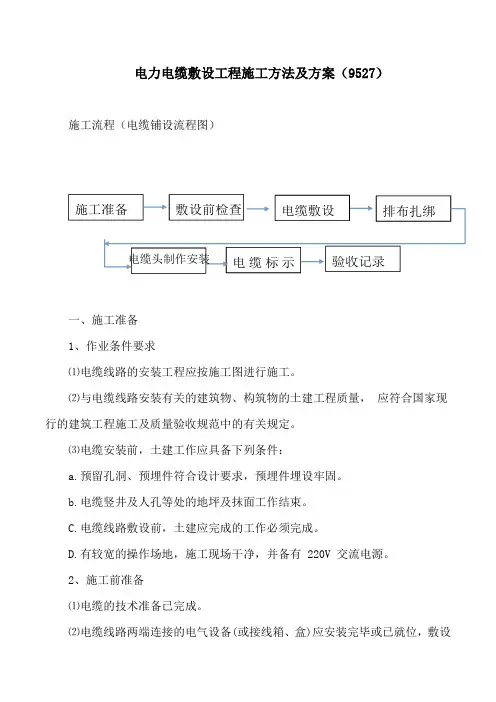

电力电缆敷设工程施工方法及方案(9527)施工流程(电缆铺设流程图)施工准备敷设前检查电缆敷设排布扎绑电缆头制作安装电缆标示验收记录一、施工准备1、作业条件要求⑴电缆线路的安装工程应按施工图进行施工。
⑵与电缆线路安装有关的建筑物、构筑物的土建工程质量,应符合国家现行的建筑工程施工及质量验收规范中的有关规定。
⑶电缆安装前,土建工作应具备下列条件:a.预留孔洞、预埋件符合设计要求,预埋件埋设牢固。
b.电缆竖井及人孔等处的地坪及抹面工作结束。
C.电缆线路敷设前,土建应完成的工作必须完成。
D.有较宽的操作场地,施工现场干净,并备有 220V 交流电源。
2、施工前准备⑴电缆的技术准备已完成。
⑵电缆线路两端连接的电气设备(或接线箱、盒)应安装完毕或已就位,敷设电缆的通道无堵塞。
⑶电缆桥架、电缆托盘、电缆支架及电缆管道已安装完毕,并验收合格。
⑷电缆沿线的照明满足施工要求。
⑸敷设电缆施工机具及施工用料已准备好,支架已搭设完毕,且符合安全要求。
⑹电缆线路施工方案或施工组织设计已编制,并已审批,工程任务单已下达。
⑺电缆型号规格及长度与设计资料核对无误。
⑻敷设前,应对电缆进行外观检查及绝缘电阻试验,并达到合格要求。
⑼临时联络指挥系统的设置。
3、在实施阶段,应对施工现场条件作业环境需作详细描述,并进一步识别危险源。
4、技术准备(1)施工图纸、技术资料、相应施工图集、规范、规程齐全;施工方案编制完毕并经审批,并进行安全、技术交底。
(2)施工前应组织施工人员充分熟悉相关图纸及设计要求,并进行电缆线路牵引计算。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置,然后将每盘电缆的路径分成各种类型的基本段,如水平直线牵引、水平弯曲牵引、垂直提升牵引等,比较计算结果,定出合适的牵引方向及牵引方式。
(3)电缆敷设前绝缘摇测或耐压试验A.1kV 以下电缆,用 1kV 兆欧表摇测线间及对地的绝缘电阻应不低于10MΩ。
B.施工前应对电缆进行详细检查。
电缆敷设施工方案
1、施工工艺流程
放线定位→挖电缆沟槽→电缆敷设→调试运行
2、施工方法
(1)电缆敷设安装
安装中所使用的电缆、电缆附件应符合国家现行技术标准的规定。
应有合格证、生产许可证;电缆附件安装用的钢制紧固件除地脚螺栓外,应用热镀锌制品;电缆型号、规格、长度符合设计要求,附件材料齐全;
电缆两端封闭严格,内部不应受潮;放电缆不宜互相交叉重叠,电缆的最小弯曲半径为电缆外径的8倍,对电缆进行绝缘耐压实验,合格后并请建设单位及监理人员验收合格,然后进行铺沙放电缆盖板。
(2)接地装置
保护接地做到确保人身安全,防止间接点将电气设备向外部导电,重复接地要求做到PE线或PEN线与主体建筑的主地线重复连接,同一电路的所有电缆的金属外壳或铠装在线路两端应接地,从连到电缆井的接地街套或焊片一直接到主接地系统,接地导线应尽可能短、直,并做到地线接地电阻值达到技术标准。
3、施工技术准备
首先熟悉现场,其中包括电气系统图、电气接线图、线路配管图等电气图纸。
按图纸的每一项进行全面的技术交底。
(1)电气系统图,包括:动力配电系统图和照明配电系统图的电缆型号、规格、敷设方式及电缆编号。
(2)电气接线图,包括电气设备与电器设备之间的电线或电缆连接,设备之
间线路的型号、敷设方式和回路编号。
(3)电缆敷设完毕用1000V摇表进行测试,绝缘电阻值必须符合要求。

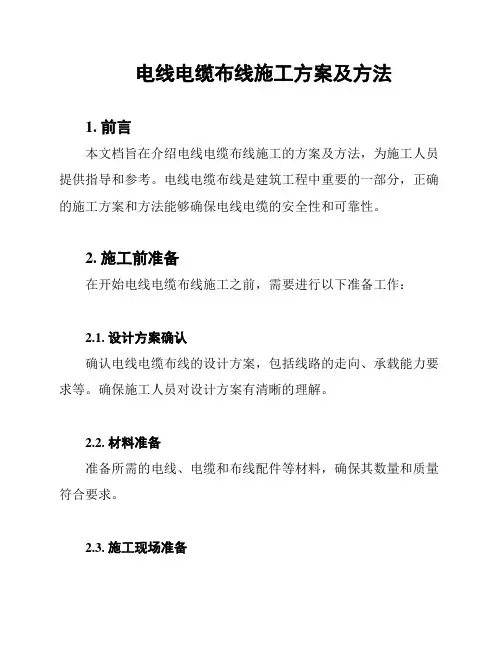

电线电缆布线施工方案及方法1. 前言本文档旨在介绍电线电缆布线施工的方案及方法,为施工人员提供指导和参考。
电线电缆布线是建筑工程中重要的一部分,正确的施工方案和方法能够确保电线电缆的安全性和可靠性。
2. 施工前准备在开始电线电缆布线施工之前,需要进行以下准备工作:2.1. 设计方案确认确认电线电缆布线的设计方案,包括线路的走向、承载能力要求等。
确保施工人员对设计方案有清晰的理解。
2.2. 材料准备准备所需的电线、电缆和布线配件等材料,确保其数量和质量符合要求。
2.3. 施工现场准备清理施工现场,确保施工区域干净、整洁,并保证施工人员的安全。
3. 施工方法根据设计方案,执行以下施工方法:3.1. 线路走向标示根据设计方案要求,使用合适的工具在墙壁或地面上标示出线路走向。
确保标示准确、清晰可见。
3.2. 线槽凿开根据线路走向和设计要求,在墙壁或地面上凿开线槽。
注意保持线槽的平整和整洁,并按照设计要求控制线槽的深度和宽度。
3.3. 电线电缆敷设将电线或电缆放入凿开的线槽中,并进行牢固固定。
注意保持电线电缆的整齐和整洁,避免交叉和扭曲。
3.4. 保护措施在电线电缆布线过程中,需要采取适当的保护措施,以防止电线电缆受到损坏或其他不良影响。
可以使用管道、保护套等材料进行保护。
3.5. 接线与接地根据设计要求,进行电线电缆的接线和接地操作。
确保接线牢固可靠,并按照规范进行接地操作。
3.6. 布线配件安装根据设计要求,在线槽中安装布线配件,如插座、开关等。
注意布线配件的位置和固定方式,确保其牢固可靠。
4. 施工质量控制在电线电缆布线施工过程中,需要进行质量控制,以确保施工质量符合要求。
可以采取以下措施:4.1. 工艺检查定期检查施工过程中的工艺操作,如线槽凿开、电线电缆敷设等,确保工艺操作符合规范要求。
4.2. 材料检验对使用的电线、电缆和布线配件等材料进行检验,确保其质量符合相应标准。
4.3. 线路测试在完成电线电缆布线后,进行线路测试,确保线路的连接和绝缘良好,并符合设计要求。

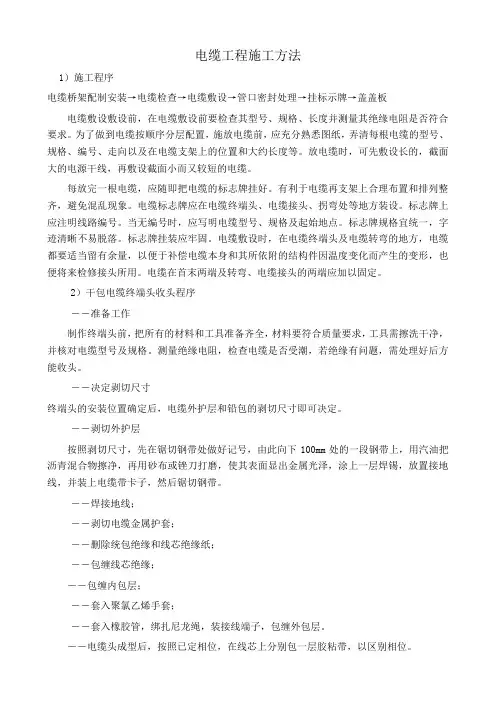

电缆工程施工方法1)施工程序电缆桥架配制安装→电缆检查→电缆敷设→管口密封处理→挂标示牌→盖盖板电缆敷设敷设前,在电缆敷设前要检查其型号、规格、长度并测量其绝缘电阻是否符合要求。
为了做到电缆按顺序分层配置,施放电缆前,应充分熟悉图纸,弄清每根电缆的型号、规格、编号、走向以及在电缆支架上的位置和大约长度等。
放电缆时,可先敷设长的,截面大的电源干线,再敷设截面小而又较短的电缆。
每放完一根电缆,应随即把电缆的标志牌挂好。
有利于电缆再支架上合理布置和排列整齐,避免混乱现象。
电缆标志牌应在电缆终端头、电缆接头、拐弯处等地方装设。
标志牌上应注明线路编号。
当无编号时,应写明电缆型号、规格及起始地点。
标志牌规格宜统一,字迹清晰不易脱落。
标志牌挂装应牢固。
电缆敷设时,在电缆终端头及电缆转弯的地方,电缆都要适当留有余量,以便于补偿电缆本身和其所依附的结构件因温度变化而产生的变形,也便将来检修接头所用。
电缆在首末两端及转弯、电缆接头的两端应加以固定。
2)干包电缆终端头收头程序――准备工作制作终端头前,把所有的材料和工具准备齐全,材料要符合质量要求,工具需擦洗干净,并核对电缆型号及规格。
测量绝缘电阻,检查电缆是否受潮,若绝缘有问题,需处理好后方能收头。
――决定剥切尺寸终端头的安装位置确定后,电缆外护层和铅包的剥切尺寸即可决定。
――剥切外护层按照剥切尺寸,先在锯切钢带处做好记号,由此向下100mm处的一段钢带上,用汽油把沥青混合物擦净,再用砂布或锉刀打磨,使其表面显出金属光泽,涂上一层焊锡,放置接地线,并装上电缆带卡子,然后锯切钢带。
――焊接地线;――剥切电缆金属护套;――删除统包绝缘和线芯绝缘纸;――包缠线芯绝缘;――包缠内包层;――套入聚氯乙烯手套;――套入橡胶管,绑扎尼龙绳,装接线端子,包缠外包层。
――电缆头成型后,按照已定相位,在线芯上分别包一层胶粘带,以区别相位。
电缆敷设工程施工方案及方法
一、工程概述
本工程旨在对电缆进行敷设,以满足特定的电路需求,并确保其可靠性和安全性。
二、施工前准备
1. 项目管理:明确工程范围、目标和计划,制定详细的施工方案。
2. 设计准备:确认电缆敷设的路径和布局,包括地形勘测和土壤分析。
3. 物资准备:准备所需的电缆、电缆保护套管、接头、连接件等材料,并确保其质量符合要求。
4. 设备准备:准备适当的施工工具和设备,如挖掘机、绞车、电缆夹具等。
三、施工步骤
1. 安装引线管:在敷设路径上安装引线管,确保引线管的质量和布局符合设计要求。
2. 预埋套管:将电缆保护套管嵌入到引线管中,保护电缆免受
外界环境影响。
3. 张设电缆:将电缆从起点到终点逐段拉伸,并将其固定在电
缆保护套管中。
4. 连接电缆:根据设计要求和电路连接需求,进行电缆接头的
连接和绝缘处理。
5. 测试和调试:对已敷设的电缆进行电气测试和质量检查,确
保其连接可靠、电阻合格。
6. 覆填恢复:对敷设路径进行恢复,包括填土、修复地面或铺
设道路、清理现场。
四、安全措施
1. 工作人员必须按照电工安全操作规程进行操作,并佩戴必要
的个人防护设备。
2. 施工现场应设置明显的安全警示标志,确保周围人员的安全。
3. 对施工过程中的可能危险源进行评估,并采取相应措施进行
防范。
以上为电缆敷设工程施工方案及方法的概述。
具体操作应根据
实际情况和设计要求进行调整和执行。

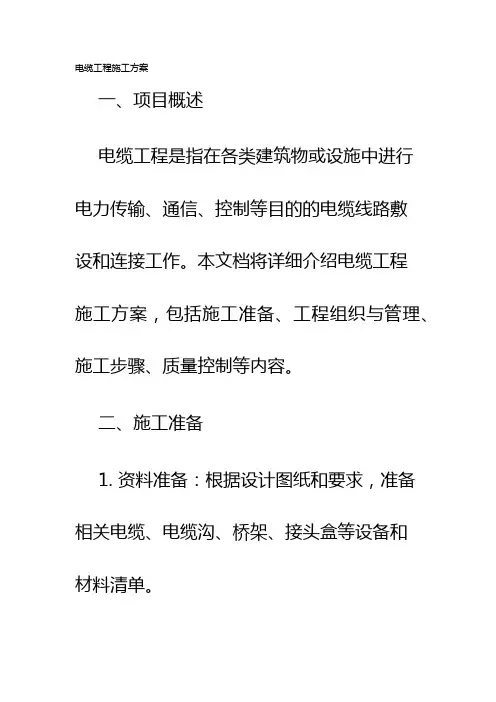

电缆工程施工方案一、项目概述电缆工程是指在各类建筑物或设施中进行电力传输、通信、控制等目的的电缆线路敷设和连接工作。
本文档将详细介绍电缆工程施工方案,包括施工准备、工程组织与管理、施工步骤、质量控制等内容。
二、施工准备1. 资料准备:根据设计图纸和要求,准备相关电缆、电缆沟、桥架、接头盒等设备和材料清单。
2. 设备准备:准备必要的施工设备,包括挖掘机、起重机、吊篮、电动工具等。
3. 人员组织:组织项目管理人员、施工人员和监理人员,并进行相应的技术培训。
三、工程组织与管理1. 施工计划:根据项目进度和工期要求,制定合理的施工计划,明确各任务的工作内容和时间节点。
2. 施工班组划分:根据工程规模和施工难易程度,合理划分施工班组,明确各班组的职责和工作区域。
3. 安全保障:制定安全施工方案,确保施工过程中的人员安全和设备安全。
4. 资源调配:合理调配施工所需的设备、材料和人员,确保施工进度和质量。
5. 现场管理:建立现场施工管理制度,规范施工作业,保证质量和安全。
四、施工步骤1. 布置场地:根据设计要求,在施工区域内清理并平整场地,确定好电缆沟槽的位置和尺寸。
2. 挖掘沟槽:使用挖掘机按照设计要求进行电缆沟槽的开挖,保证沟槽的宽度、深度和坡度符合要求。
3. 安放电缆:将电缆按照设计要求进行安装,注意保持电缆的弯曲半径,并进行相应的固定和绝缘处理。
4. 接头处理:根据需要进行电缆的接头处理,确保接头的可靠性和稳定性。
5. 穿线连接:将电缆通过桥架或管道进行连接,确保连接的牢固和可靠。
6. 引线测试:进行电缆引线的测试,确保电缆连接正确,并进行必要的调试和检测。
五、质量控制1. 施工过程监控:在施工过程中进行现场巡查和检测,确保施工符合设计要求和施工规范。
2. 质量把关:对施工质量进行抽检和验收,确保施工达到设计和规范要求。
3. 整改与返工:对发现的质量问题进行及时整改和返工,确保施工质量达标。
六、安全措施1. 安全培训:对施工人员进行安全培训,增强安全意识和操作技能。

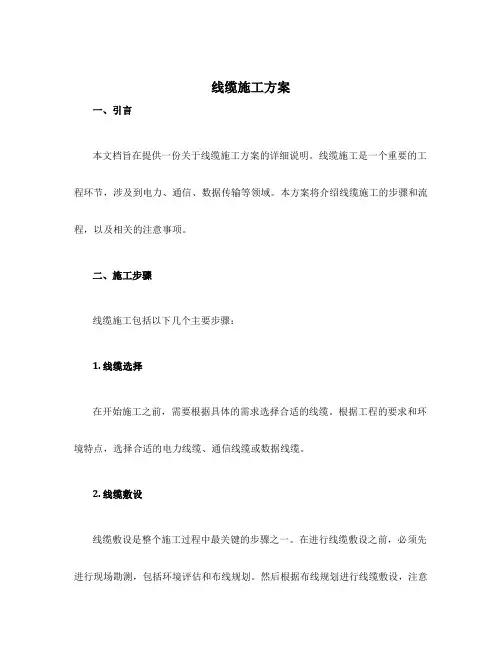

线缆施工方案一、引言本文档旨在提供一份关于线缆施工方案的详细说明。
线缆施工是一个重要的工程环节,涉及到电力、通信、数据传输等领域。
本方案将介绍线缆施工的步骤和流程,以及相关的注意事项。
二、施工步骤线缆施工包括以下几个主要步骤:1. 线缆选择在开始施工之前,需要根据具体的需求选择合适的线缆。
根据工程的要求和环境特点,选择合适的电力线缆、通信线缆或数据线缆。
2. 线缆敷设线缆敷设是整个施工过程中最关键的步骤之一。
在进行线缆敷设之前,必须先进行现场勘测,包括环境评估和布线规划。
然后根据布线规划进行线缆敷设,注意保持线缆的整洁和有序。
线缆敷设时要避免过度弯曲、过度拉伸和与其他物体摩擦等情况。
3. 线缆固定和保护完成线缆敷设后,需要进行线缆的固定和保护。
根据具体情况,可以使用固定夹、环保胶带等材料对线缆进行固定。
同时,还需要对线缆进行保护,以防止外部物体的损害。
4. 线缆连接和接地线缆连接和接地是保证线路质量和安全的重要一环。
在进行线缆连接之前,需要进行线缆的剥皮和绝缘处理。
同时,还需要进行线缆的接地操作,确保线缆能够正常工作并防止静电积累。
5. 线缆测试完成线缆连接和接地后,需要进行线缆的测试。
测试内容包括电阻测试、绝缘测试等。
通过测试,可以判断线缆的质量和性能是否达到要求。
三、注意事项在线缆施工过程中,需要注意以下几个问题:1.安全问题:高压线缆施工需要注意安全措施,避免触电、火灾等危险情况的发生。
2.环境问题:线缆施工需要考虑周围环境的影响,避免对环境造成污染或破坏。
3.线缆质量问题:选择合适的线缆供应商,确保线缆质量达到标准要求。
4.线缆标识问题:在施工过程中,对线缆进行正确的标识,以方便后期维护和管理。
5.监督和验收问题:施工过程中应有专人进行监督和验收,确保施工质量符合要求。
四、总结线缆施工是一个复杂而重要的工程环节。
本文档对线缆施工的步骤和注意事项进行了详细的介绍,希望能够对相关人员在线缆施工时提供一定的指导和帮助。
一、电缆施工方案1、施工准备电缆进场根据要求核对电缆的规格、型号、数量是否符合要求,且应标示清楚。
电缆盘外观完整无损,合格证等产品资料文件齐全。
2、施工过程(1)首先在设计的电缆线路上开挖试探样洞,其主要目的是调查土壤及地下管线布置情况。
放样:根据设计图和土层调查情况,用石灰粉画出电缆沟开挖范围。
(2)挖土:施工地点周围应设置警告标志,挖出的泥土应放置在沟边0.3m 以外,电缆沟的挖掘还必须保证电缆敷设后的弯曲半径不小于规定值,宽度、深度按要求开挖。
敷设电缆准备工作敷设前应整理土沟,将沟内石子或其他杂物清除,然后放置电缆,施放电缆时无论在任何情况下,都不能让电缆在地上拖拉,电缆到位后可逐段将电缆提起放在沟底。
电缆放在沟底后,上面覆100mm厚的软土或砂土层(3)放线前,要严格检查地沟质量、测试地埋线,放线过程中不得损伤地埋线。
放线者要随时注意检查导线有无缺陷,要一边放,一边用手摸,眼睛注意看。
对于有粗细不匀、护套层损坏等缺陷的地埋线,在浸水测试时不容易测出,而在放线过程中认真检查可以发现。
放线过程中,发现机械损伤,芯线断股,接头等应立即加上明显标志,并在填土前及时处理。
放线时严禁在地面上拖线前进,防止打卷、扭折、交叉、拧绞或继续损伤。
应根据线路距离,选放线长度与之相适应的导线,尽量避免出现接头。
在放线时要留有一定得余度,以备接头和膨胀伸缩用。
导线连接地埋线端头制作时,将地埋线端头削出15-20cm,用来与其它导线连接,接头可用压接和缠绕法,也可以用并沟线夹连接。
(4)电缆穿保护管长度在30m以下时,直线段保护管内径不小于电缆外径的1.5倍;有一个弯曲时不小于2倍;有两个弯曲时不小于2.5倍。
电缆穿保护管长度在30m以上时,直线段保护管内径不小于电缆外径的2.5倍,过长时应设手孔井或人孔井。
(5)明装部位首先量好标高打固定卡,用膨胀螺栓固定深度为10cm。
卡子做好后按照要求把电缆穿到套管里面用卡子固定牢固,卡子的间距不大于1m为宜,电缆转角处严禁有死弯转弯半径要满足要求。
第1篇一、工程概况本项目为一座新建变电站的电缆工程施工,工程地点位于XX市XX区。
工程内容包括电缆线路的敷设、电缆终端头制作、电缆隧道施工、电缆支架安装、电缆沟开挖及回填等。
施工总工期为60天。
二、施工准备1. 技术准备(1)组织施工人员学习电缆工程施工规范、标准和操作规程。
(2)对施工人员进行安全技术交底,确保施工安全。
(3)编制施工组织设计和施工方案,明确施工工艺、质量要求和进度安排。
2. 材料准备(1)电缆:根据设计要求,选择符合国家标准的电缆。
(2)电缆附件:电缆终端头、电缆接头、电缆支架等。
(3)施工工具:电缆剥皮机、电缆压接机、电缆测距仪等。
3. 施工设备准备(1)电缆敷设设备:电缆拖车、电缆卷筒等。
(2)电缆隧道施工设备:挖掘机、装载机、运输车等。
(3)电缆支架安装设备:电动扳手、电焊机、螺丝刀等。
三、施工工艺1. 电缆敷设(1)按照设计要求,确定电缆敷设路径,进行现场放线。
(2)根据电缆规格和敷设长度,计算电缆所需数量。
(3)采用电缆拖车、电缆卷筒等设备进行电缆敷设。
(4)电缆敷设过程中,注意电缆的弯曲半径,避免电缆受损。
2. 电缆终端头制作(1)按照电缆规格和设计要求,选择合适的电缆终端头。
(2)将电缆剥皮、剥除绝缘层,并检查电缆导体。
(3)按照电缆终端头制作工艺,进行电缆绝缘、电缆接地等操作。
(4)对电缆终端头进行测试,确保其符合要求。
3. 电缆隧道施工(1)按照设计要求,确定电缆隧道的位置和尺寸。
(2)采用挖掘机、装载机等设备进行隧道开挖。
(3)对隧道进行支护和排水处理。
(4)在隧道内敷设电缆,并安装电缆支架。
4. 电缆支架安装(1)按照设计要求,确定电缆支架的位置和数量。
(2)采用电动扳手、电焊机等设备进行电缆支架安装。
(3)确保电缆支架安装牢固、稳定。
5. 电缆沟开挖及回填(1)按照设计要求,确定电缆沟的位置和尺寸。
(2)采用挖掘机、装载机等设备进行电缆沟开挖。
(3)在电缆沟内敷设电缆,并安装电缆支架。
电缆工程施工方案1. 引言电缆工程施工方案是指在规定的时间内,按照工程要求和安全要求进行的电缆敷设和安装工作的全过程。
本施工方案旨在对电缆工程施工进行详细说明,确保施工过程顺利进行,并以符合相关标准和规范。
2. 工程概述电缆工程是指通过铺设电缆线路,实现电力、通信或控制设备之间的电能传输和信号传输。
本工程涉及的主要内容包括电缆敷设、电缆接地、管道布置以及电缆终端的安装。
3. 施工准备在施工开始之前,需要进行必要的施工准备工作。
具体的施工准备内容包括:- 能耗计算和负载评估 - 工程布局设计 - 施工人员和设备准备 - 材料和工具准备4. 施工流程电缆工程施工的基本流程如下:4.1 施工准备阶段在施工准备阶段,施工队需完成以下工作: 1. 召开施工指导会议,明确施工目标和要求。
2. 安排施工人员的工作班次和工作任务。
3. 检查并准备所需工具、设备和材料。
4. 制定施工计划,并将计划提供给施工人员。
5. 准备施工区域,确保施工区域的安全。
4.2 电缆敷设电缆敷设是电缆工程的关键环节,需根据设计要求和施工方案进行准确的敷设。
具体的敷设步骤如下: 1. 找出合适的敷设路径,并清理路径上的障碍物。
2. 在敷设路径上标记出地面或建筑物的底部,以确定电缆的敷设深度。
3. 在地面上挖掘沟槽,确保沟槽的宽度和深度与设计要求一致。
4. 将电缆放入沟槽中,并加以保护,以避免损坏和腐蚀。
5. 敷设完毕后,检查电缆的位置和连接状态,确保其符合要求。
4.3 电缆接地电缆接地是电缆工程中重要的安全措施,也是保障设备正常运行的必要条件。
在电缆接地的过程中,需要注意以下几点: 1. 确定合适的接地点,并清理接地点周围的杂物。
2. 接地电缆的敷设要符合规范要求,并进行牢固的焊接或螺栓连接。
3. 定期检查接地电阻,并进行必要的维护和修复。
4.4 管道布置管道布置是为了保护电缆,减少损坏和干扰。
在管道布置的过程中,需要注意以下几点: 1. 管道的材质选择要符合设计要求,确保电缆可靠地通过。
电缆工程施工方案doc一、项目背景电缆工程是指通过埋地或架空方式敷设电缆线路,以满足不同地区的电力需求。
电缆工程的施工方案的制定对于工程的顺利进行具有重要的意义。
本文将介绍一种电缆工程的施工方案。
二、施工目标1.保证施工质量:确保电缆线路的稳定运行,减少故障出现的可能性,提高电力供应的可靠性。
2.提高工程效率:合理安排施工计划,减少施工时间,尽快完成工程任务。
3.保护环境安全:遵守环境保护法律法规,减少对环境的污染。
三、施工步骤1.前期准备:确定施工范围及施工对象,制定详细的施工设计图纸。
制定施工队伍组织机构,明确各个岗位的职责和任务。
采购所需的施工材料和设备。
2.场地准备:清理施工区域,确保施工现场整洁。
根据施工图纸确定电缆线路的敷设路径和安装位置。
3.基础设施施工:对于需要埋设电缆的区域,先进行土方开挖工作,保证电缆的敷设深度符合规范要求。
然后进行基础设施的施工,包括支架和电缆井的安装等。
4.电缆线路敷设:根据施工图纸,选择合适的方式进行电缆线路的敷设。
可以采用直埋、架空、管道等方式。
确保电缆的敷设牢固、整齐。
5.电缆连接和接地:按照施工图纸对电缆进行连接和接地。
确保电缆连接牢固可靠,接地符合相关的安全要求。
6.试运行和验收:完成电缆线路的敷设之后,进行试运行,检查电缆线路的工作情况。
同时进行验收,确保工程质量符合相关标准和规范要求。
7.工程竣工和清理:完成工程之后,对施工现场进行清理,保持整洁有序。
四、施工注意事项1.施工人员必须穿戴好个人防护用品,保证施工安全。
2.施工期间,及时对现场进行标识和警示,确保周围车辆和行人的安全。
3.根据施工图纸进行施工,严禁任意更改,确保施工质量。
4.严格遵守环境保护法律法规,合理处理并妥善处置施工废弃物。
5.施工结束后,对施工现场进行清理,恢复原状。
五、施工总结电缆工程的施工方案是确保工程顺利进行的关键。
通过制定详细的施工计划和方案,合理安排施工步骤,保证施工质量和工程进度。
电缆、线缆工程施工方案1. 引言本文档旨在提供一个详细的电缆、线缆工程施工方案,确保施工过程顺利、安全完成。
本方案将涵盖施工前的准备工作、施工过程中的注意事项以及施工后的相关措施。
2. 施工前准备工作在开始施工前,需要做以下准备工作:2.1 工程测量对施工现场进行测量,确保施工中的电缆、线缆敷设路径准确无误。
2.2 材料准备准备足够的电缆、线缆及其相关配件,确保施工过程中不会因为材料不足而延误工期。
2.3 设备检查检查施工所需的设备,确保其正常工作,如有故障需要及时修复或更换。
3. 施工过程中的注意事项在进行施工过程中,需要注意以下事项:3.1 安全措施严格遵守相关安全规定,穿戴好个人防护装备,并设置警示标志,确保施工现场的安全。
3.2 施工顺序按照事先规定的施工顺序进行操作,确保每一步都符合要求,并保持施工记录。
3.3 质量控制严格按照施工图纸和相关标准进行敷设和连接,确保电缆、线缆的质量符合要求。
3.4 环境保护在施工过程中,注意保护周边环境,妥善处理施工产生的废弃物,避免对环境造成污染。
4. 施工后的相关措施在完成电缆、线缆工程施工后,需要进行以下措施:4.1 工程验收对电缆、线缆工程进行验收,确保施工质量符合要求。
4.2 维护保养及时进行电缆、线缆的维护保养工作,确保其长期稳定运行。
4.3 档案整理整理电缆、线缆工程的相关档案,包括施工图纸、质量检测报告等,便于日后查询和管理。
5. 总结本文档提供了电缆、线缆工程施工的基本方案。
在实际施工中,应根据具体情况进行调整和完善,确保施工过程安全、高效。
电缆安装工程施工方案一、工程概述本工程地区电力局铺设地下电缆,包括电缆线路的敷设、接头的接续和测试、电缆的固定等工作。
工程总长度为1000米,涉及1根两芯电缆,电压等级为6KV。
本工程施工周期为15天。
二、施工准备1.施工组织成立施工队伍,包括项目经理、工程师、技术员、安全员、作业人员等。
制定详细的施工计划和施工图纸,确保施工进度。
2.设备准备准备所需的施工机械设备,如推土机、挖掘机、起重机等,以及必要的施工工具和安全设备。
3.安全保护根据现场实际情况,制定安全防护方案,保证施工过程中人员和设备的安全。
三、施工步骤1.地面准备在铺设电缆前,需要先进行对地面的准备工作。
先利用挖掘机挖出一条1000米长,0.5米宽,1.2米深的沟槽。
然后,对沟槽进行清理和坍塌处理,确保电缆可以顺利敷设。
2.电缆敷设根据施工计划,开始进行电缆的敷设。
将电缆从供电站线盘上依次展开,沿着沟槽一直敷设到目的地。
在敷设的过程中,要注意电缆的弯曲半径和抗拉力,保证电缆的完整性和安全性。
3.接头处理完成电缆敷设后,进行接头处理。
首先检查电缆的接头情况,确保电缆接头无损坏。
然后,根据接头类型进行连接,使用绝缘带进行包扎固定,并进行绝缘测试和电阻测量,确保接头连接可靠。
4.固定和保护接头完成后,对整段电缆进行固定和保护。
使用特制的电缆支架将电缆固定在沟槽底部,避免电缆的移动和外力损坏。
同时,在沟槽上方加装保护板,以防止外部物体对电缆的损害。
5.导线测试最后,进行导线测试,对电缆的电压和电阻进行检测。
确保电缆的质量和性能符合规定要求。
四、施工安全1.在施工现场设置明显的安全警示标志,指明施工区域和禁止通行区域,确保人员安全。
2.严格遵守施工操作规程,不酗酒、不吸烟,不开启明火,防止火灾事故的发生。
3.强化作业人员的安全意识,建立健全的施工安全管理制度,加强安全教育和培训,确保作业人员的安全能力。
4.遵守相关法规和标准,使用符合质量要求的材料和设备,确保工程的质量。
一、工程概况地点: XXXXXXX有限责任公司二、施工前准备工作及必备条件1、施工人员安排:项目经理 1人电工 5人辅助工 10人2、技术准备2·1认真熟识、审核施工图纸,领会设计意图,严格按照图纸要求进行电缆敷设;2·2电缆必须报经监理进行严格的检验,合格后方可施工;2·3针对工程情况,对施工班组进行技术交底;2·4根据工程实际情况划分施工流水段,并以此为依据确定劳动力及材料需用量及施工人数;3、施工人员必须具备的条件3·1根据工程的实际需要培训操作工人,特殊工种操作人员必须持证上岗。
3·2熟悉施工图纸及施工现场环境。
3·3对电缆知识应相当了解,具有敷设电缆的施工经验。
4、机械、工具准备4·1电缆敷设机、电缆支架及电缆轴、电缆滚轮、吊链、滑轮、尼龙绳、钢丝绳;4·2皮尺、钢锯、气焊工具、电工工具;4·3对讲机、绝缘摇表、万用表。
5、劳动力准备5·1劳动力实行专业组织,按不同施工部位来划分作业班组,提高操作的熟练程度和劳动生关率,以确保工程施工质量和施工进度。
5·2根据本工程阶段施工重点,相应调配劳动力,实行动态管理。
5·3各施工人员必须接受建筑施工安全教育,经考试合格后方可上岗作业、未经建筑施工安全生产教育或考试不合格者,严禁上岗作业。
5·4每日上班前,班组负责人必须集所辖全体人员,针对当天任务,结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态,有针对性地进行班前安全活动交底,提出具体注意事项并跟踪落实,做好活动记录。
5·5严格按劳务用工政策法规进行施工用工管理。
三、施工部署1、工程目标1·1质量目标:分项工程一次交验合格率100%,质量评定等级为优良;1·2工期目标:在甲方要求的工期内,优质高效地完成施工任务1·3安全目标:确保无重大伤亡事故,杜绝工亡事故的发生;1·4文明施工目标:认真贯彻执行建设部、及总包单位关于现场文明施工管理的各项规定。
电缆安装工程施工方案及方法概述本文档旨在提供电缆安装工程施工方案及方法,以确保安装过程顺利、高效进行。
施工方案1. 前期准备- 调查工程地点并了解地形、土壤等情况- 编制详细的施工计划,包括进度安排、人员组织、设备准备等- 与相关部门协商并获得必要的施工许可证和手续2. 施工准备- 清理施工区域,确保没有障碍物- 检查所需材料和设备是否准备就绪- 安排施工人员的培训和安全教育3. 电缆敷设- 依据设计图纸和规范要求,确定电缆敷设的路径和方式- 清理敷设路径,使其平整无障碍- 使用适当的工具和设备,将电缆铺设在预定位置,并固定好4. 连接和测试- 根据要求,对电缆进行接头处理和绝缘处理- 进行电缆的连接和接地- 进行电缆的测试,包括绝缘测试、电阻测试等5. 完工验收- 检查电缆安装质量,确保符合相关规范和要求- 进行相关测试和试运行- 编写施工记录和竣工报告,并提交相关部门进行验收施工方法1. 开挖法- 根据电缆要求,挖掘符合规格的沟槽或管道- 放置电缆,并配备支撑和保护措施- 填平沟槽或管道,确保电缆处于稳定状态2. 铺设法- 在平坦的地面上直接铺设电缆- 安装支架或支撑物,保持电缆的平整和稳定- 确保电缆与地面的绝缘和保护3. 导管法- 安装预制的导管,在导管内铺设电缆- 安装支撑和固定装置,确保电缆的稳定和安全- 额外进行绝缘和保护工作总结本文档提供了电缆安装工程施工方案及方法的概述,包括施工方案的准备、电缆敷设、连接和测试、完工验收等内容,以及施工方法的开挖法、铺设法和导管法。
在实施电缆安装工程时,务必遵循相关规范和要求,确保施工过程安全、高效,并符合质量标准。
电缆工程施工部署与施工方法(doc 20页)一、工程概况地点: XXXXXXX有限责任公司二、施工前准备工作及必备条件1、施工人员安排:项目经理 1人电工 5人辅助工 10人2、技术准备2·1认真熟识、审核施工图纸,领会设计意图,严格按照图纸要求进行电缆敷设;2·2电缆必须报经监理进行严格的检验,合格后方可施工;2·3针对工程情况,对施工班组进行技术交底;2·4根据工程实际情况划分施工流水段,并以此为依据确定劳动力及材料需用量及施工人数;3、施工人员必须具备的条件3·1根据工程的实际需要培训操作工人,特殊工种操作人员必须持证上岗。
三、施工部署1、工程目标1·1质量目标:分项工程一次交验合格率100%,质量评定等级为优良;1·2工期目标:在甲方要求的工期内,优质高效地完成施工任务1·3安全目标:确保无重大伤亡事故,杜绝工亡事故的发生;1·4文明施工目标:认真贯彻执行建设部、及总包单位关于现场文明施工管理的各项规定。
四、施工材料和设备保证措施1、所有进场的工程材料,都必须有产品质量合格证,材料采购部门应严格控制进场材料的质量,及时做好各种材料的抽样检查工作,具体控制如下:1.1对钢材、水泥等原材料,除有产品合格证外,还应根据规范要求,钢材需做力学性能试验,水泥按厂家生产批号做安定性及强度试验。
1.2砂、石料等地方材料,应按规定做筛分析报告及含泥量、压碎值、级配抗压强度试验,黄砂一律采用中粗砂,碎石应粒径均匀,杂质含量少。
1.3管材、砖块、侧平石、人行道板、铸铁井盖座等成品半成品,选购时,各厂家均应提供相应的产品合格证,并征得甲方及监理同意,材料才可进场,并按规范要求做好相应的试验,不合格的材料坚决予以退回。
2、进场机械设备和施工中检测仪器必须进行检查,检测后方可投入施工中。
各种测量仪器及材料试验设备投入使用前必须进行检测、校正,合格后方可使用。
五、电缆排管工程施工方法电缆排管工程施工工艺流程:施工准备、测量放样—→电缆排管管道开挖—→C10混凝土垫层—→安放玻璃钢管—→绑扎钢筋—→浇筑C20混凝土—→回填1、施工准备、测量放样:1.1施工前,做好各班组的技术工作,组织各工种负责人熟悉施工图纸,了解施工现场的实际情况,做好职工的安全、质量意识教育。
1.2组织施工机具设备进场,并进行检修和试用,确保无故障后,方投入施工中。
1.3组织钢管、钢筋、砂石等材料的进场工作,并做好原材料抽检试验工作。
1.4根据设计图纸及建设单位提供的座标网与控制点,正确进行管道的测量放样工作,沿线设置好临时水准点。
2、电缆排管沟槽开挖:根据现场的实际情况,本工程电缆排管沟槽开挖施工时,电缆排管沟槽挖深在1.5米以上时应采取措施防止土层塌方。
电缆排管沟槽开挖以机械开挖为主,人工为辅的方法施工,挖掘机挖土至离槽底0.3M时停止挖掘,由人工配合挖除并清理好槽底,基槽开挖好后,应及时组织验收,验收合格后及时进行下道工序施工,尽可能减少凉槽时间,施工时掌握天气变化,基槽严禁泡水。
3、C10混凝土垫层基底平整后浇筑100厚C10混凝土垫层,采用素砼浇筑层,模板采用列板支撑,砼浇筑时,人工摊铺后,用插入式震动机和平板震动机振捣密实、平整,表面用木夯抹平。
4、安放玻璃钢管定位安放好玻璃钢管,管材承插口插入可以采用人工撬入或填原木板用锤子敲入或者用紧线机拉入等方法进行连接。
5、绑扎钢筋用10Φ10均布钢筋绑扎,箍筋采用Φ8@250钢筋。
钢筋绑扎:在平基强度达到5Ma以上进行钢筋绑扎,绑扎时按设计钢筋间距尺寸,在垫层上弹线,控制钢筋间距,且每隔1.5米间距设架立筋一道,保持上层钢筋的整体平整和钢筋的净保护层的要求。
同时用同标号砂浆垫块把底层网筋托起达到钢筋净保护层要求。
钢筋绑扎安装:钢筋绑扎按设计规定铺筋,交点特别是双向受力筋必须全部绑扎牢靠,同时保证受力筋不产生偏移。
钢筋搭接:受拉钢筋绑扎接头的搭接长度应符合下表规定,受压钢筋绑扎接头的搭接长度为受拉钢筋绑扎接头搭接长度的0.7倍。
且其搭接接头应相互错开,相邻两根钢筋搭接接头最小间距为0.5米。
钢筋绑扎时配置的钢筋级别、规格、根数和间距均应符合设计要求。
绑扎或焊接的钢筋骨架不得变形、松脱和开焊现象。
6、浇筑C20混凝土:混凝土浇筑前要对中线桩、高程线进行复核。
采用振捣器振捣。
要避免骨料分离,要控制好混凝土溻落度。
浇筑完成后,及时采取保温、养护措施。
7、回填:要回填大于600的回填土,工程中土方填方施工时必须严格控制回填土的质量,将槽底杂物清理干净,分层夯实,严禁单侧填高,密实度不低于90%,不得回填淤泥、腐植土及杂填土,回填土必须分层整平夯实,管道沟槽开挖出来的杂填土,应及时外运,换粉土或粘土回填,用电动打夯机夯实。
挖填深度较大时,要采用分层挖填,并注意安全。
六、电缆敷设1工作流程:准备工作--- 沿支架、桥架敷设--- 挂标示牌电缆头制作安装--- 线路检查及绝缘摇测2工作具体操作要求:2. 1、施工前对电缆进行检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损等现象。
2.2、电缆敷设前进行绝缘摇测;1KV以下电缆,采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ2.3、选好电缆支架的架设点。
架设时应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。
2.4、清除桥架内的杂物,准备好标示牌等。
2.5、将电缆敷设机用铁丝牢固固定在电缆桥架上面3、电缆的敷设3.1 人员到位后由班长发令开始,在所放电缆起端1米处贴上标签,内容如下:电缆编号××××××××电缆起端××××××××电缆终端××××××××电缆型号××××××××3.2电缆埋管至电动机接线盒间采用软管,其两端采用管接头固定。
3.3 敷设电缆时应留出一定余量,以便检修及补偿温度变化产生的长度变化。
3.4电缆电缆完毕后,应在电缆两端,竖井两端及电缆转弯处,挂上电缆标志牌,不同用途的电缆应用不同的标志牌区分。
3.5有麻外护层的电缆引入室内或敷设在沟道内时,应将麻外护层剥去钢带外面涂一层防腐漆。
3.6电缆敷设时,电缆应从盘的上端引出,不应使电缆在支架上及地面磨擦拖位。
电缆上不得有铠装压扁,电缆绞拧,护层折裂等未消除的机械损伤;3.7机械敷设电缆时,应在牵引头或钢丝套与牵引钢缆之间装设防捻器;3.8电缆敷设时,应排列整齐,不宜交叉。
3.9电缆的最小弯曲半径应符合下表的规定:电缆最小弯曲半径电缆型式多芯单芯控制电缆10D橡皮绝缘电力电缆无铅包、钢铠护套10D 裸铅包护套15D 钢铠护套20D聚氯乙烯绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D 20D油浸纸绝缘电力电缆铅包30D铅包有铠装15D 20D无铠装20D自容式充油(铅包)电缆20D 表中D为电缆外径。
3.10电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时,出入口应封闭,管口应密封。
3.11沟道内电缆的排列,电力电缆与控制电缆不应配置在同一层支架上,高低压电力电缆、强电、弱电控制电缆应按顺序分层配置,一般情况宜由上而下配置。
3.12控制电缆在普通支架上,不宜超过1层,桥架上不宜超过3层;交流三芯电力电缆,在普通支吊架上不宜超过1层,桥架上不宜超过2层;交流单芯电力电缆,应布置在同侧支架上,当按紧贴的正三角形排列时,应每隔1m用绑带扎牢。
3.13电缆与热力管道、热力设备之间的净距,平行时不应小于1m,交叉时不应小于0.5m ,当条件限制时,应采用隔热保护措施。
4电缆应在下列位置用夹具加以固定:4.1引入配电盘,控制屏的电缆,应在屏(盘)下适当地方加以固定,以免屏上端子承受较大的拉力而使设备端子和电缆接线的连接容易松动。
44.2水平敷设时,在电缆首末端,接头两端以及转弯处作固定。
4.3垂直敷设时,毎隔2米作固定。
4.4明敷电缆在直线段中一般每隔10米左右装设定位夹具。
4.5不得用铁丝直接捆扎电缆,宜采用尼龙扎带。
5、挂标示牌5.1、标示牌规格一致,挂装应牢固。
5.2、标示牌应注明电缆编号,规格、型号及电压等级。
5.3、在电缆两端、拐弯处、交叉处应挂标示牌。
6、电缆头制作安装6.1、摇测电缆绝缘6.1·1选用1KV摇表对电缆进行摇测,绝缘电阻应≥10ΜΩ6.1·2电缆摇测完毕后,应将芯线分别对地放电。
6.1.3剥去电缆统包绝缘层,根据不同的相位,使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线。
6.1.4塑料电缆宜采用自粘带、粘胶带、胶粘剂(热熔胶)等方式密封,塑料护套表面应打毛,粘接表面应用溶剂除去油污,粘接应良好;6.1.5电缆终端上应有明显的相色标志,且应与系统的相位一致。
6.1.6钢鼻子压接时应对表面的氧化物进行处理,安装时要注意安全距离。
7二次线部分接线7.1二次线部分接线,首先挂好电缆牌,对多芯电缆按图纸进行校线,然后套上线号,方法如下:被校线两端各有一名施工人员,调试好对讲频率,音量合适,约定其一根线芯为校线用的公共线,分对乘余线进行校核并套上线号。
72在对二次线接线时要认真核对号码不能搞错以免损坏设备。
7.3 接线时应留足余量,以备检修时用。
7.4拧紧端子排螺丝后要用手拉一下线确认已联接可靠。
7.5接完一面盘柜后要对电缆进行整理帮扎,做到整齐美观。
7.6计算机电缆采用机柜方一端接地至接地汇流排上,并有单独的接地系统接地。
7.7套上电缆终端头套,采用喷灯均匀加热至头套紧缩为止,注意温度不要过热,以免损伤电缆。
8、压电缆芯线接线端子8.1、从芯线端头量出长度为线鼻子的深度,另加5㎜,剥去电缆芯线绝缘,并在芯线上涂上导电膏。
8.2、将芯线插入接线端子内,用压线钳压紧接线端子,压接应在两道以上,后进行涮锡处理。
8.3、据不同的相位,使用黄、绿、红、淡兰四色塑料带分别包缠电缆各芯线至接线鼻子的压线部位。
其中PE线采用黄、绿双色包缠。
8.4、将做好终端头的电缆,固定在预先做好的电缆头支架上,并将芯线分开。
8.5、据接线端子的型号选用螺栓,将电缆接线端子压接设备上,注意使螺栓由上向下或从内向外穿,平垫各弹垫应齐全。
9、线路检查及绝缘摇测9.1、敷设、包、压接电缆全部完成后进行自、互检,不符合施工验收规范及质量验评标准的应立即纠正,通过后方可进行绝缘摇测。
9.2、导线绝缘摇测选用1KV兆欧表。
