电学1

分析：
generally but not always wires相当于generally wires, but not always wires. 图1.1给出了一个假设电路的简单形式：一个蓄电池作为电源、 以及一个灯泡作为负载。电源和负载的终端用导体互相连接， 通常这种导体是导线，但少数情况下也有例外。 New Words & Expressions:
如图所示，电源、负载和导体构成了一个闭合导电回路。电 源的电动势产生一个连续的单方向电流在闭合回路中流通。 New Words & Expressions:
unidirectional current单方向电流 closed path闭合回路
9
The simple circuit made up of a source, a load and two wires is seldom, if ever, met with in practice. Practical circuits may contain a large number of sources and loads interconnected in a variety of ways.
为了简化分析，通常用电路图来象征性地表示实际的电路。 实际上，电路图是实际电路的一个假设模型，或相当于一 个理想模型。这样的电路图包括电路元件或者电路参数等 互联符号。
New Words & Expressions:
circuit diagram 电路图
11
Two elements are necessary to represent processes in a D.C. circuit. These are a source of e.m.f. E and of internal (or “source”) resistance RS, and the load resistance (which includes the resistance of the conductors) R (Fig.1.2).

电流的测量 测量电流时的操作前注意事项 串联电路测量电流 •全部电流都会通过万用表。相比之下，测量电流则 可能较为困难而且也很危险。 •此外，还可能需要断开电路来连接万用表（保险丝 座是测量电流的最佳之处）。 •在SRS安全气囊系统内或此系统附近，不得进行测 量－－电的不规则特性 •不应将电流的测量程序用于确认导通性、短路或 断路，以及确认是否有电或检查电瓶的充电状况。 但是，在检查耗电量或计算功率（瓦特功率）时， 则应使用电流测量。 功率[W] = 电流[A] x 电压[V] •当检查寄生消耗时，也要测量电流。在许多车辆 上，当点火开关和全部电路关闭后，电瓶的耗电量 非常小。这些耗电部件是一些ECUs和电子控制单元， 且被称作“寄生消耗”。
电学基础
电气基础
概述 电产生的原理
欧姆定律
串联和并联电路 电压、电流、电阻的测量方法 主要电气部件
概述
汽车的很多领域中使用到电器设备，这些电器设 备提供各种功能。 当电流流经电阻时，会对电阻起作用而提供许多 功能。 电器设备根据使用目的，通过将电能转化为其它 能量。
热效应
光效应
电的三大效应： 1.热效应
V1
V2
V3
V0
参考
电压降
当电流流经一个电路时，它的电压每经过一个电 阻器都要降低。这一电压的下降称为电压降。 在右图的串联电路中，电源电压为12V，电流每流 过一个电阻的电压下降量可以用以下公式计算：
Vx=V0 x Rx/(R1+R2+R3)
2、并联电路电压 每个用电器的电压降都相等，也与总电路的电压 降相等。
欧姆定律 电流、电压和电阻间存在以下关系： •增加电压可以增大电流 •减少电阻可以增大电流。 这种关系可以归纳如下：电流与电压成正比，与 电阻成反比。电压、电流及电阻的这种关系由欧 姆定律定义，写成公式：E=R x I E：电压（V) R：电阻（Ω ） I:电流（A) 从图中我们可以便于记住欧姆定律中三者关系。 在图中上下关系代表除法，左右关系代表乘法。 要计算出E，用“R x I”即：E=R x I 要计算出R，用“E/I” 即：R=E/I 要计算出I，用“E/R” 即：I=E/R

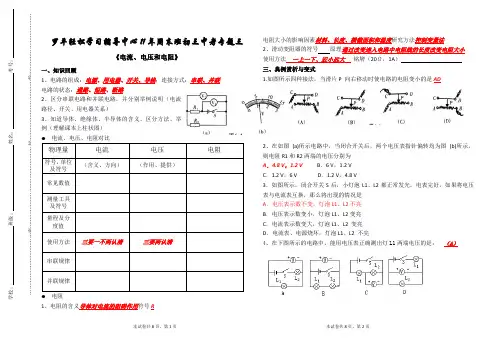

学校： 班级： 姓名： 考号： ………………………………密…………………………………………封………………………………线…………………罗平轻松学习辅导中心11年周末班初三中考专题三《电流、电压和电阻》一、知识回顾1、电路的组成：电源、用电器、开关、导线；连接方式：串联、并联 电路的状态：通路、短路、断路2、区分串联电路和并联电路，并分别举例说明（电流路径、开关、用电器关系）3、知道导体、绝缘体、半导体的含义、区分方法、举例（理解课本上柱状图）● 电阻1、电阻的含义导体对电流的阻碍作用符号R电阻大小的影响因素材料、长度、横截面积和温度研究方法控制变量法 2、滑动变阻器的符号 原理通过改变连入电路中电阻线的长度改变电阻大小 使用方法 一上一下、近小远大 铭牌（20Ω，1A ） 三、典例赏析与变式1.如图所示四种接法，当滑片P 向右移动时使电路的电阻变小的是AD2、在如图 (a)所示电路中，当闭合开关后，两个电压表指针偏转均为图 (b)所示，则电阻R1和R2两端的电压分别为 A ．4.8 V ，1.2 V B ．6 V ，1.2 V C ．1.2 V ，6 V D ．1.2 V ，4.8 V3．如图所示，闭合开关S 后，小灯泡L1、L2都正常发光，电表完好，如果将电压表与电流表互换，那么将出现的情况是 A ．电压表示数不变，灯泡L1、L2不亮 B ．电压表示数变小，灯泡L1、L2变亮 C ．电流表示数变大，灯泡L1、L2 变亮 D ．电流表、电源烧坏，灯泡L1、L2 不亮4、在下图所示的电路中，能用电压表正确测出灯L1两端电压的是： （A ）学校： 班级： 姓名： 考号： ………………………………密…………………………………………封………………………………线…………………四、考题推荐1：如图所示，下列电路中属于串联电路的是 ( B )2.如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是( D )3、如图所示，当开关闭合时，发现电压表读数为零，灯L 1不亮，灯L 2亮，下列几种故障中可能是A.L 1灯丝断了B.L 1灯座短路C.L 2灯座短路D.L 2灯丝断了 4.如图所示，开关S 闭合后，电路正常工作，电压表有一定的示数。

电学部分各知识点的块状结构
（ 摩电 擦的 起产 电生 ）
电 流
电 路
串 并欧 联姆 电定 路律 特 点
电 功 电 功 率
家 庭 电 路
1、物体带电的本质 2、电荷与电量 电 的 产 生 3、使物体带电的方法
4、验电器
物体带电的本质： •原子的核式结构 •物体不带电的原因 •摩擦起电的原因
电荷与电量： •两种电荷的规定 •电荷间相互作用的规律 -19 •基本电荷e=1.6×10 库
C 闭合开关S后，两灯同时亮可能是串联
D 闭合开关S后，两灯同时亮可能是并联
2 ：日常生活经验告诉我们，家中的电灯、插座、彩 色电视机、电冰箱等电器设备之间的连接方法（B） A 一定是串联 B 一定是并联 C 可以是串联，也可以是并联 D 灯和插座应该是串联，彩电与电冰箱应该并联
3 ：判断同一电路中的小灯泡 L1 和 L2 的连接情况 （填“串联” “并联” 或者“无法确定” ） A 流过灯L1的电流全部流过L2______ 串联
A B
答案：B---A A----B
习题：
2：电流的形成，下列说法正确的是（A.D） A 电荷的定向移动形成电流 B 电子的定向移动不能形成电流 C 只有正电荷的定向移动才能形成电流 D 正、负电荷的定向移动都能形成电流
习题：
3：电路中获得持续电流的条件是（ C ） A 电路中存在大量的自由电子 B 电路中有电源 C 电路中有电源，且电路闭合 D 电路中有电源，且有灯泡
0
0.2 1 0.4
S S1
2
0.6
A
3
0.2 1 0.4 0.6
0
0
2
A
3
L2
S2
练习3： 根据题目要求，画出电路图和实物连线图 方法： “综合法” 步骤： ⑴ 依题意判断电路图的连接方法；（串？并？） ⑵ 画电路图、实物连线的先后自行选择；
