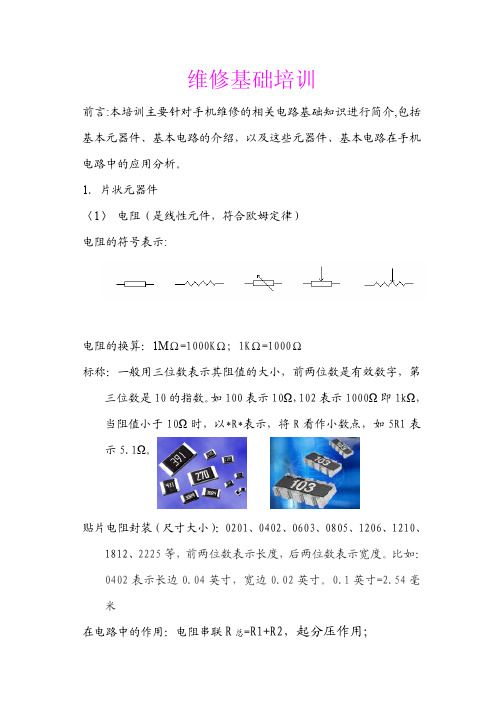

维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍,以及这些元器件、基本电路在手机电路中的应用分析。
1.片状元器件〈1〉电阻(是线性元件,符合欧姆定律)电阻的符号表示:电阻的换算:1MΩ=1000KΩ;1KΩ=1000Ω标称:一般用三位数表示其阻值的大小,前两位数是有效数字,第三位数是10的指数。
如100表示10Ω,102表示1000Ω即1kΩ,当阻值小于10Ω时,以*R*表示,将R看作小数点,如5R1表示5.1Ω。
贴片电阻封装(尺寸大小):0201、0402、0603、0805、1206、1210、1812、2225等,前两位数表示长度,后两位数表示宽度。
比如:0402表示长边0.04英寸,宽边0.02英寸。
0.1英寸=2.54毫米在电路中的作用:电阻串联R总=R1+R2,起分压作用;电阻并联21R 1R 11+=总R ,起分流作用。
0欧姆的电阻通常用作跳线。
特点:在手机中除大电流电路外,一般不易损坏;主要是外力撞、压坏或脱焊、假焊。
注意:在测试电阻时,手不能接触表笔的金属部分,避免人体电阻对测量的误差;机械表黑表笔接地测量的是正向阻值,数字表红表笔接地测量的是正向阻值。
<2>电容(是惯性元件)电容的符号表示:电容的换算:1F=1×μF; 1μF =1×pF标称: 一般用三位数表示其电容值的大小,前两位数是有效数字,第三位数是10的指数,单位为pF。
比如:104表示100000pF,即0.1μF。
贴片封装:同电阻。
电解电容有极性,贴片电容表面有暗条的一端是正极。
在电路中电容并联:C 总=C1+C2 总电容增大特性:电容两端的电压不能突变;通交流,隔直流;通高频,阻低频;容抗随信号频率的升高而减小,随信号频率的降低而增大。
注意:极性电容应注意更换安装时的方向;除在大电流电路中易击穿短路,容抗(电阻值)变小或特殊电容外一般电容不易损坏。
目录第二章:手机常用元器件介绍 (1)第一节、基本元器件 (1)一、电阻 (2)二、电容 (2)三、电感和微带线 (3)四、二极管 (3)五、三极管 (5)六、场效应管 (6)第二节、特殊元器件 (7)一、开关元件 (7)二、电声和电动元件 (8)三、滤波器 (9)四、晶振和VCO组件 (11)五、天线、地线和备用小电子。
(11)六、液晶显示器 (12)七、SIM卡座 (13)八、稳压块 (13)九、键盘 (13)十、集成电路 (13)第二章:手机常用元器件介绍手机电路中,较多地采用了一些新的和较为特殊的元器件,作为一名手机维修人员,不了解这些元件的作用和原理,是无法进行读图和维修工作的,为此,本章对手机电路中的常用元器件进行详尽分类和系统分析,这些内容,无论是初学者还是专业维修人员都是必备的基础知识。
第一节、基本元器件手机电路中的基本元件主要包括电阻、电容、电感、晶体管等。
由于手机体积小、功能强大,电路比较复杂,决定了这些元件必须采用贴片式安装(SMD),片式元件与传统的通孔元器件相比,贴片元件安装密度高,减小了引线分布的影响,降低了寄生电容和电感,高频特性好,并增强了抗电磁干扰和射频干扰能力。
一、电阻表面贴片安装的电阻元件外型多呈薄片形状,引脚在元器件的两端。
电阻一般为黑色,0Ω的电阻一般是绿色,(一般用在产品的升级或电路的改进中,起到连接作用)。
电阻的背面一般是白色,由于正反两面都焊盘,故有时出现的电阻贴反的情况,只要焊接正常就不影响其功能。
手机中的电阻大多末标出其阻值,个别个头稍大的电阻在其表面一般用三位数表示其阻值的大小,三位数的前两位数是有效数字,第三位数是10的指数。
如100表示10Ω,102表示1000Ω即1kΩ,当阻值小于10Ω时,以*R*表示,将R看作小数点,如5R1表示5.1Ω。
二、电容在手机中,电容一般棕色,黄色,浅灰色,两端为银白色。
无极性电容小。
有极性电容较大,外观为长方体,颜色以黄色和棕色最为常见。
手机常用元器件简要介绍手机是现代人的生活必备品之一,而手机常用元器件则是手机能够实现通讯、游戏、拍照等各种功能的重要组成部分。
本文将就手机常用元器件进行简要介绍。
一、CPU(中央处理器)CPU是手机中最重要的元器件之一,可以称之为手机的大脑。
它负责执行整个系统的指令和计算操作,是所有操作的中心。
随着技术的不断进步,手机CPU的速度和性能也在快速提高,现在很多高端手机搭载的是十二核或更多核的CPU。
二、存储芯片手机存储芯片是指手机中用于存储各种数据的芯片,包括RAM、ROM和闪存。
RAM是指随机存储器,是暂时存储数据的地方,手机中的应用程序和实时数据都是存储在RAM中。
ROM是指只读存储器,用于存储系统程序和系统相关数据。
而闪存则是指手机中常用的存储芯片,它具有读写速度快、容量大等特点。
三、屏幕显示模组手机的屏幕是我们对手机进行各种操作的主要途径,因此屏幕显示模组是手机必不可少的组成部分之一。
主要有LCD、OLED、AMOLED等种类。
其中AMOLED屏具有高亮度、对比度等优点,是很多高端手机的选择。
四、电池管理芯片随着手机功能的增加,对于电池的需求也越来越高。
电池管理芯片主要负责控制电池的充电和放电,以及避免电池过度放电和过度充电。
这些芯片的主要作用是管理电池的电量,保护电池,延长电池的使用寿命。
五、无线通信芯片无线通信芯片是手机里实现通讯的重要组成部分。
这些芯片是手机与基站进行通讯的媒介,可以是4G通信模块、5G通信模块等,用于实现本地通讯和网络通讯。
六、摄像头现在的手机已不再只是通讯工具,还是拍摄照片和视频的良好工具。
摄像头是实现拍摄功能的核心元器件,其质量的好坏也将直接影响到拍摄效果。
现在手机中大多数都配备了前后双摄像头甚至三摄像头,提供更好的拍摄体验。
七、陀螺仪陀螺仪是一种根据角速度测量重力、方向等转动状态的元器件。
手机中有两种类型的陀螺仪,分别为三轴陀螺仪和六轴陀螺仪,其主要作用是为手机提供加速度和方向数据,判断手机的运动状态,从而实现很多实用的功能,如自动屏幕旋转等。
手机常用元器件介绍――手机电路中的基本元器件手机电路中,较多地采用了一些新的和较为特殊的元器件,作为一名手机维修人员,不了解这些元件的作用和原理,是无法进行读图和维修工作的,为此,本章对手机电路中的常用元器件进行详尽分类和系统分析,这些内容,无论是初学者还是专业维修人员都是必备的基础知识。
以下介绍手机电路中的基本元器件。
手机电路中的基本元件主要包括电阻、电容、电感、晶体管等。
由于手机体积小、功能强大,电路比较复杂,决定了这些元件必须采用贴片式安装(SMD),片式元件与传统的通孔元器件相比,贴片元件安装密度高,减小了引线分布的影响,降低了寄生电容和电感,高频特性好,并增强了搞电磁干扰和射频干扰能力。
一、电阻表面贴片安装的电阻元件外型多呈薄片形状,引脚在元器件的两端。
电阻一般为黑色,手机中的电阻大多末标出其阻值,个别个头稍大的电阻在其表面一般用三位数表示其阻值的大小,三位数的前两位数是有效数字,第三位数是10的指数。
如100表示10Ω,102表示1000Ω即1kΩ,当阻值小于10Ω时,以*R*表示,将R看作小数点,如5R1表示5.1Ω。
个别手机采用了组合电阻,如某些组合电阻会有四个引脚和外电路相连。
二、电容在手机中,电容一般为黄色或淡蓝色,个别电解除电容也用红色的,电解电容稍大,无极性电容很小,最小的只有1mmx2mm,有的电容在其中间标出两个字符,大部分电容则未标出其容量。
手机中的电解电容,在其一端有一较窄的暗条,表示该端为其正极。
对于标出容量的电容,一般其第一个字符是英文字母,代表有效数字,第二个字符是数字,代表10的指数,电容单位为pF。
例,一个电容器标注为G3,通过查表,查出G=1.8,3=103,那么,这个电容器的标称值为1.8x103=1800pF。
电解电容器当其外壳极性标志不清时,可用下述方法进行判别:用指针式万用表的R×10K挡,分别两次对调测量电容器两端的电阻值,当表针稳定时,比较两次测量的读数的大小,取值较大的读数时,这时万用表黑笔接的是电容器的正极,红笔接的是电容器的负极,其原理一是利用了万用表内部的电池用电源,二是利用了电解电容反向漏电流比正向漏电流大的特性。
手机常用元器件简要介绍手机常用元器件介绍手机电路中,较多地使用了一些新的与较为特殊的元器件,作为一名手机维修人员,不熟悉这些元件的作用与原理,是无法进行读图与维修工作的,为此,本章对手机电路中的常用元器件进行详尽分类与系统分析,这些内容,不管是初学者还是专业维修人员都是必备的基础知识。
第一节手机电路中的基本元器件手机电路中的基本元件要紧包含电阻、电容、电感、晶体管等。
由于手机体积小、功能强大,电路比较复杂,决定了这些元件务必使用贴片式安装(SMD),片式元件与传统的通孔元器件相比,贴片元件安装密度高,减小了引线分布的影响,降低了寄生电容与电感,高频特性好,并增强了搞电磁干扰与射频干扰能力。
一、电阻表面贴片安装的电阻元件外型多呈薄片形状,引脚在元器件的两端。
电阻通常为黑色,手机中的电阻大多末标出其阻值,个别个头稍大的电阻在其表面通常用三位数表示其阻值的大小,三位数的前两位数是有效数字,第三位数是10的指数。
如100表示10n,102表示1000n即1kn,当阻值小于10n时,以*R*表示,将R看作小数点,如5R1表示5.1Ω。
个别手机使用了组合电阻,如诺基亚8210手机的R805、R120就使用了组合电阻,共有四个引脚与外电路相连。
二、电容在手机中,电容通常为黄色或者淡蓝色,个别电解除电容也用红色的,电解电容稍大,无极性电容很小,最小的只有1mmx2mm,有的电容在其中间标出两个字符,大部分电容则未标出其容量。
手机中的电解电容,在其一端有一较窄的暗条,表示该端为其正极。
关于标出容量的电容,通常其第一个字符是英文字母,代表有效数字,第二个字符是数字,代表10的指数,电容单位为pF,具体含义见表2-1所示。
例,一个电容器标注为G3,通过查表,查出G=1.8,3=103,那么,这个电容器的标称值为1.8x 103=1800pF。
电解电容器当其外壳极性标志不清时,可用下述方法进行判别:用指针式万用表的R×10K挡,分别两次对调测量电容器两端的电阻值,当表针稳固时,比较两次测量的读数的大小,取值较大的读数时,这时万用表黑笔接的是电容器的正极,红笔接的是电容器的负极,其原理一是利用了万用表内部的电池用电源,二是利用了电解电容反向漏电流比正向漏电流大的特性。
手机常用元器件手机电路由两部分组成一、基带电路(逻辑及音频电路)1、CPU ——整机的控制中心和信号处理中心、射频电路1、接收放大及混频电路2、发射上变频电路3、双工电路4、频率合成电路5、滤波电路6、调制解调电路7、压控振荡电路、电阻(R)电阻主要起分压和限流作用,电阻可分为固定电阻、可调电阻、热敏电阻、压敏电阻、排阻等常用的SMD 封装尺寸有:0402、0603、0805贴片电阻一般为黑色,有少数电阻为蓝色、电容(C)电容主要起到耦合作用和去耦作用(也称滤波),如何区分是耦合作用还是去耦作用?起耦合作用时串接于电路中:(根据传输信号的频率选择电容容量的大小)2、语音编解码器——对音频信号进行编码和解码,也称DSP3、A/D 、D/A 转换及音频放大电路4、存储器:EEPROM 、FLASH 、SRAM5、其他外围电路:A、显示电路B、按键矩阵电路C、振动/振铃电路D、SIM 卡电路E、背光灯电路F、发受话适配电路G、电源管理电路H 、时钟电路I、外部连接电路起去耦作用时并接于电路中,同时一端接地:(一般滤波电容的容量较大)A电容具有通高频阻低频的特性常用的电容有陶瓷电容和电解电容,陶瓷电容容量较小、无极性;电解电容容量较大、有极性,如铝电解电容、钽电解电容电容的主要技术参数:1、容量——一般有pf、nf、μf 几种级别2、耐压值——电容的最高工作电压3、绝缘电阻——越大品质越好4、温度系数——容量随温度的变化量(越小越好)贴片电容的常见封装形式有:0402、0603、0805 及体积更大的封装,一般为褐色或橙黄电感有通低频阻高频的特性电感在电路中的作用可谓多样化,常见的有升压、振荡、耦合传输信号、滤波等。
电感的分类:1、空心电感——线性较好、电感量较小。
2、磁心电感——线性较差、电感量较大。
贴片电感的封装形式:片状电感——封装同电阻、电容,一般为白色或一半白一半灰色。
圆形电感、方形电感——形状各异,电感量较大一般用于升压电路。
项目一手机的基本元器件
项目描述
在手机电路中,采用了许多电阻、电容、电感及半导体器件,其外形、颜色各异,而且都采用贴片安装技术。
我们只有掌握了上述元器件的特性、在电路中的作用、元器件的极性与质量的判别方法,以及掌握这些元器件的焊接方法,才能对手机电路产生的故障进行检修。
项目分解
任务一电阻、电容、电感的识别与检测
任务二半导体元件的识别与检测
任务三热风枪和电烙铁的使用
任务四手机小元器件的拆卸与焊接
任务一电阻、电容、电感的识别与检测
任务目标
1.了解片状电阻、电容、电感的分类和特点
2.了解电阻、电容、电感片状元器件的识别方法
3.掌握电阻、电容、电感片状元器件的检测方法
一、知识点学习
(一)电阻器的识别与检测
1. 电阻的识别
在手机电路中,电阻均采用贴片安装技术,大多数手机的小信号电路采用1005 (1mm 0.5mmj)圭寸装,电源电路体积稍大的电阻采用1608(1.6mm X 0.8mm)圭寸装。
电
阻绝大多数是黑色的,两头是银色的镀锡层,也就是电阻的两引脚。
如图2-1 所示,手机电路中的电阻器标称值一般不会采用直标法,只有个别大功率体积稍大的电阻采用数码法标
示,其中,第一、第二位数为有效数字,第三位为倍乘,单位是“ 欧
姆”当阻值小于10欧姆时,用R表示其小数点。
(a) 普通直标电阻(b) 压敏电阻
图2-1 贴片电阻器实物图
手机电源电路及和传感电路还会使用一些特殊电阻,常用的有热敏电阻和压敏电阻以及保险电阻,热敏电阻的阻值随外界温度的影响自身的阻值会发生变化,主要是对手机电池温度进行采样;压敏电阻一般应用于手机的接口电路,在电路中起到静电保护作用,防止静电对手机芯片的威胁;保险电阻在电路中主要起过流保护作用,当电流超过额定电流时,电阻层会迅速剥落熔断,切断电路,保险电阻的电阻值通常很小。
2. 电阻的检测
①直接观察法,察看电阻外观是否受损、变形和烧焦变色,若是,则表明电
阻已损坏。
②测量法,采用数字表或指针表电欧姆档测量均可,测量值与标称值进行对比,在路测量时读数应略小于标称值或在允许误差范围内。
注意:测量几十千欧以上的电阻时,手不要触碰表笔及电阻器导电部分。
(二)电容的识别与检测
1. 电容的识别
手机电路中,电容器分为两大类,一类是无极性电容,另一类是有极性电容,它们大小相似,电容一般为棕色、黄色、浅灰色、深蓝色,两端的焊点为银色。
无极性普通电容的体积和容量都有很小,通常有极性电容的外观都是长方体,体积稍大,颜色一般以黄色和黑色最常见,电容器的正极有一条色带。
有还有种电容器颜色鲜艳,这类电容是金属钽电容,其特点是容量稳定,引脚突出的一端为正极性,
另一端为负极性。
另外,由两个具有相同容值的独立电容组合在一起构成的复合电
容,称为“双电容”;由多个独立电容并列组合在一起,称为“排容” ,电容器实物外观如图2-2所示。
(a)普通电容器(b)电解电容器(c)双电容、排容
图2-2电容器实物外观图
在手机电路中,可根椐经验从电容体的颜色深浅去辨别容量等级,如表1-1所示。
表2-1电容容量等级与颜色的产系
普通无极性电容器的容量大小、耐压值及误差值不会标示在电容器上,体积稍大的电解电容其容量一般直接标示在电容体上,不标容量和耐压的电容可通过图纸查找其参数。
使用时注意电解电容的极性,正、负不可接反。
2.电容的检测
电容器在电路中常见的问题有脱焊、短路击穿、漏电、失效、介质损耗增大或容量减小。
可以用电容表测量其容量来判别电容好坏,但维修手机一般用指针万用表来检测,检测起来方便、直观,可用R X 1k或RX 10k档粗略判断电容的好坏
①普通电容粗略检测方法:普通无极性电容容量较小,一般在
1uF以下,很难观察到其充放电过程,一般使用万用表的欧姆档测其是否短路。
正常时,指
针应在
“X”的位置,若指针指在“ 0”的位置,表时该电容已短路击穿;若指针指在某一位置,
表明该电容漏电。
②电解电容粗略检测方法:电解电容的容量较大,一般在1uF以上,采用指针
式万用表欧姆档测其充放电过程,正常时,表笔刚接上电容器两引脚的瞬间,表针应右偏一下,然后绶慢回到“X”的位置,说明电容器有充放电作用,是好的。
如指针指在“ 0”位置处不动,表明电容器内部短路。
③对于高频电路中的电容器,一般采用替换法或电容表测量容量法来判别其电容性能的好坏。
(三)电感的识别与检测
1.电感的识别
在手机电路中,电感的数量较多,常用于手机电源电路中的升压和显示屏背光灯升压的电感,这类电感,体积较大,形态各异,有圆形和方形及多边形。
如图2-3(a) 所示,电感器还用于手机的小信号电路及射频电路,呈矩形片状,两头是银色的镀锡层,形状类似普通的小电容。
如图2-3(b) 所示。
(a) 升压电感(b) 片状电感
图2-3 电感器实物图
2.电感的检测
电感损坏故障分为开路和匝间短路两种情况,开路,一般采用万用表的R1 档测量电感的直流电阻值,如测得阻值为“X” ,表示电感已幵路。
匝间短路故障只能通过替换法来排除故障。
任务实施
(一)任务实例
手机电路由各种电子元器件组成,各元器件在电路中的作用有所不同,我们在对手机电路
进行检修时,如何才能确定它电路中各元器件的参数及作用呢,掌握这些内容对于一个维修者来说,是非常重要的。
具体的识别与检测步骤如下:
步骤一:在手机PCB板图上找到元器件的位置,接着记录下元器件的代号,观察元器件的平面形状,并对照电路板实物图找到该元器年的实物,观察元件体是否有标示、引脚数、封装方式等。
步骤二:根据元器件的代号,在电路原理图中找到该元器件的位置,并记录元器件的相关参数,并结合相关知识确定元器件极性及在路的作用。
步骤三:用万用表测量判定元器件的质量好坏及元器件的极性。
(二)任务要求
1.以小组为单位,2人为一组,确定成员分工。
2.在教师指导下,根据实训机型选择对应的仪表及拆装工具,训练对手机电阻器、电容器、电感器的识别与检测。
3.把实训内容操作方法记录在下表中。
(三)任务记录
根据实训内容,完成表2-2。
表
(四)注意事项
1.注意万用表的使用操作方法。
2•做好静电防护措施,仪器、仪表及工作台面,人体都必须良好接地。
三、任务小结
本次实训内容主要是对手机电路中,电阻器、电容器、电感器的识别与检测,首先我们应掌握这类元器件的特性,然后结合元器件的特性及电路原理图连接方式等,确定元器件在电路路中的作用,我们如何检验这类元器件的性能参数及引脚极性。
如果元器件发生变值或幵路、短路会给功能电路导致什么样的故障。
