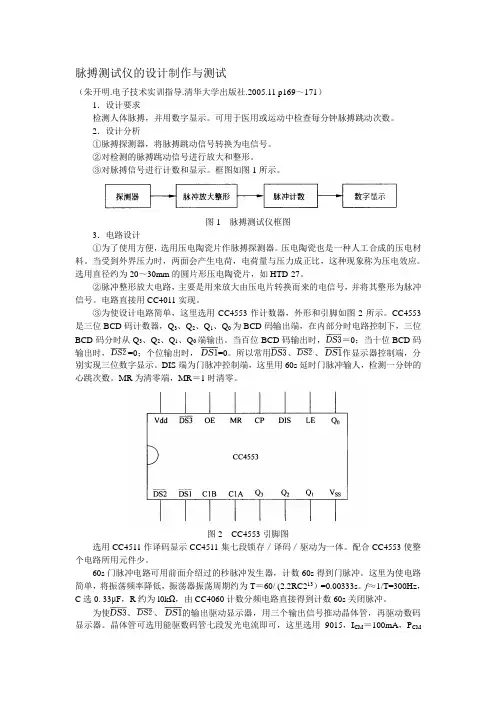

脉搏测试仪的设计制作与测试（朱开明.电子技术实训指导.清华大学出版社.2005.11 p169～171）1．设计要求检测人体脉搏，并用数字显示。
可用于医用或运动中检查每分钟脉搏跳动次数。
2．设计分析①脉搏探测器，将脉搏跳动信号转换为电信号。
②对检测的脉搏跳动信号进行放大和整形。
③对脉搏信号进行计数和显示。
框图如图1所示。
图1 脉搏测试仪框图3．电路设计①为了使用方便，选用压电陶瓷片作脉搏探测器。
压电陶瓷也是一种人工合成的压电材料。
当受到外界压力时，两面会产生电荷，电荷量与压力成正比，这种现象称为压电效应。
选用直径约为20～30mm的圆片形压电陶瓷片，如HTD-27。
②脉冲整形放大电路，主要是用来放大由压电片转换而来的电信号，并将其整形为脉冲信号。
电路直接用CC4011实现。
③为使设计电路简单，这里选用CC4553作计数器，外形和引脚如图2所示。
CC4553是三位BCD码计数器，Q3、Q2、Q1、Q0为BCD码输出端，在内部分时电路控制下，三位BCD码分时从Q3、Q2、Q1、Q0端输出。
当百位BCD码输出时，＝0；当十位BCD码输出时，=0；个位输出时，=0。
所以常用、、作显示器控制端，分别实现三位数字显示。
DIS端为门脉冲控制端，这里用60s延时门脉冲输人，检测一分钟的心跳次数。
MR为清零端，MR＝1时清零。
图2 CC4553引脚图选用CC4511作译码显示CC4511集七段锁存／译码／驱动为一体。
配合CC4553使整个电路所用元件少。
60s门脉冲电路可用前面介绍过的秒脉冲发生器，计数60s得到门脉冲。
这里为使电路简单，将振荡频率降低，振荡器振荡周期约为T＝60/ (2.2RC213）=0.00333s。
f≈1/T=300Hz，C选0. 33μF，R约为l0kΩ，由CC4060计数分频电路直接得到计数60s关闭脉冲。
为使、、的输出驱动显示器，用三个输出信号推动晶体管，再驱动数码显示器。
晶体管可选用能驱数码管七段发光电流即可，这里选用9015，I CM＝100mA，P CM＝450mW。
摘要脉搏是一项重要生理参数。
目前，测试脉搏的设备已从传统的数字电路向以微控制器为核心的方向发展。
本文的重点就在于要求实现测量的简便化和精确化。
本题目主要设计一个由传感器、计数器、译码器和时基信号发生器等部分组成的数字脉搏测试电路。
能测量人在一分钟内的脉搏数，并以数字显示，能判断心率不齐且进行告警显示。
整个系统耗电低，体积小，具有便携性与精确性。
关键词：脉搏；计数器；译码器AbstractPulse is an important physiological parameter.At present, the test pulse equipment from the traditional digital circuit to the microcontroller as the core direction.The focus of this paper is that required to achieve a simple and accurate measurement.This topic mainly consists of sensor, counter, decoder and a time base signal generator and other components of the digital pulse testing circuit.Can be measured in one minute with the pulse number, and a digital display, can judge the heart rate and alarm display.The whole system of low power consumption, small volume, portable and precise.Key words: pulse; counter; decoder;目录摘要 (1)第一章引言 (4)第二章设计方案 (6)一设计要求及技术指标 (6)二原理方框图 (6)第三章单元电路的设计 (8)一信号检测放大与整形电路 (8)芯片CD4011 (8)二计数，译码，显示电路 (9)CD4511 (9)CD4553 （带扫描输出的三位十进制计数器） (10)三计时电路 (14)CD4060 (14)第四章总原理图及原理综述 (15)总体调试 (16)设计心得与体会 (17)参考文献： (19)致谢 (20)第一章引言在传统中医学的诊断中，“望、闻、问、切”是最基本的四个方面。
天津大学电力电子课程设计报告课题名称：数字脉搏计实验人：自动化1班淦智权同组人：自动化1班李得铭2014年12月25日一、设计任务及要求：设计、组装一个数字脉搏计。
（1）用十进制数字显示被测人体的脉搏每分钟跳动的次数，测量范围为20~200次/分。
（2）在短时间（5秒、15秒）内测量出每分钟的脉搏数。
（3）测量误差±4次/分。
（4）锁定每分钟的脉搏数，分别要求：①显示计数过程，并保持计数结果。
手动清零。
②不显示计数过程，锁存为计数结果。
自动清零，自启动计数。
注：5S和15S由开关控制。
二、电路设计方案及原理(一)总方案原理图：对于方案选择，由提供的PPT上的方案的原理框图，我们决定按该框图进行分析，不过在每个框图部分实现会有多种方案并进行有计划的结合实际的改造。
1、模拟信号处理（设计并仿真）对于脉搏信号的放大、滤波、整形部分采用 MultiSim或PSPICE仿真实现。
脉搏信号放大器（仿真）输入：1mV、1.2Hz输出：能够驱动CMOS数字芯片性能指标：电压增益：大于1000倍通频带：0.15Hz —30Hz仿真要完成的主要任务：功能分析、指标测量。
2、给定条件实验箱一台：直流电源、面包板、连续脉冲信号等元器件：锁相环 CD4046计数器（可预置数的4位二进制计数器） CD4526计数器（二——十进制同步加计数器） CD4518计数器/分频器（14位二进制串行计数器/分频器） CD4060译码器 74LS48数码管 LG5011AH(实验箱上74LS48已与数码管连接好）缓冲器（反相器）电阻、电容若干数电实验中常用芯片三、各单元部分设计及电路实现(一)仿真阶段对于仿真部分的要求题目要求如下：输入：1mV、1.2Hz；电压增益：大于1000倍；通频带：0.15Hz—30Hz我们采用的multisim仿真，仿真阶段有三个部分，分别是：放大，滤波及整形。
放大是要将采集到的微小的脉搏信号放大成可读取的信号；滤波是为了滤去杂波；整形是为了将正弦信号转化为方波，方便计数1、放大部分对于放大，我们用的是最基础的放大器放大方法，由于电压增益大于1000，我们决定放大3000倍，采用三个LM324器件，进行10*10*30三级放大，具体参数见下图。
封面作者：PanHongliang仅供个人学习嵌入式系统设计题目：基于ARM的数字式人体脉搏仪的设计专业：电气工程及其自动化学号：K030941441姓名：张雄2011年11月14日-数字式人体脉搏器测量系统总体方案设计1.1系统硬件电路设计方案数字式人体脉搏器是通过脉搏传感器采集脉搏信息输出电压信号,经信号放大电路对英进行放大。
然后，将放大后的脉搏信号通过A/D转换模块转换为单片机易于处理的脉冲信号。
通过对单片机进行编程来实现对脉搏波动频率的测量和计算，最终在显示电路中直观的显示出来。
硬件原理框图如图1.1所示：图1. 1数字式人体脉搏仪测疑系统駛件原理框图由图可知，本系统硬件部分主要由以下部分构成：脉搏传感器部分、信号放大电路部分、A/D 转换电路部分、单片机处理电路部分及显示电路部分。
其中各部分实现功能如下：（1）脉搏传感器部分。
选用合适的脉搏传感器，将脉搏信号转换成电信号输出。
脉搏传感器的精度、灵敏度、抗干扰能力及安装方式决定了脉搏测量精度，因此其选型对整个设计具有决圧性的作用。
（2）信号放大电路部分。
脉搏传感器出来的电压信号较弱，一般在亳伏级，需要进行放大。
所以，设计信号放大电路，将脉搏传感器出来的信号进行放大，使之成为一个幅值适当的信号，便于后续电路的处理。
（3）A/D转换电路部分。
单片机是数字信号处理工具，输入单片机的信号必须是离散的数字信号或者是脉冲信号，经A/D转化，便于单片机处理。
（4）单片机处理电路部分。
本设计作为一个简单脉搏测量仪，最后需给出脉搏波动频率，以单片机作为信息处理中心，通过对单片机进行编程，完成信号输入检测、信息分析处理及信息显示。
（5）显示电路部分。
单片机处理得到的脉搏波动频率信息，最后在显示电路中直观地显示出来。
所以，需要选用合适的显示设备及显示电路，来实现对脉搏波动频率信息的显示。
1. 1. 1脉搏传感器的选择传感器又称为换能器、变换器等。
脉搏传感器是脉搏检测系统中重要的组成部分，其基本功能是将切脉压力和挠动脉搏动压力这样一些物理量（非电量）转换成为便于测量的电量。
