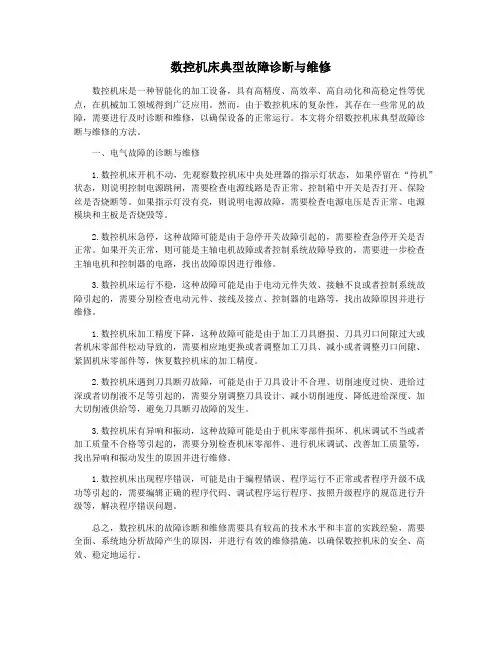

数控机床典型故障诊断与维修数控机床是一种智能化的加工设备，具有高精度、高效率、高自动化和高稳定性等优点，在机械加工领域得到广泛应用。

然而，由于数控机床的复杂性，其存在一些常见的故障，需要进行及时诊断和维修，以确保设备的正常运行。

本文将介绍数控机床典型故障诊断与维修的方法。

一、电气故障的诊断与维修1.数控机床开机不动，先观察数控机床中央处理器的指示灯状态，如果停留在“待机”状态，则说明控制电源跳闸，需要检查电源线路是否正常、控制箱中开关是否打开、保险丝是否烧断等。

如果指示灯没有亮，则说明电源故障，需要检查电源电压是否正常、电源模块和主板是否烧毁等。

2.数控机床急停，这种故障可能是由于急停开关故障引起的，需要检查急停开关是否正常。

如果开关正常，则可能是主轴电机故障或者控制系统故障导致的，需要进一步检查主轴电机和控制器的电路，找出故障原因进行维修。

3.数控机床运行不稳，这种故障可能是由于电动元件失效、接触不良或者控制系统故障引起的，需要分别检查电动元件、接线及接点、控制器的电路等，找出故障原因并进行维修。

1.数控机床加工精度下降，这种故障可能是由于加工刀具磨损、刀具刃口间隙过大或者机床零部件松动导致的，需要相应地更换或者调整加工刀具、减小或者调整刃口间隙、紧固机床零部件等，恢复数控机床的加工精度。

2.数控机床遇到刀具断刃故障，可能是由于刀具设计不合理、切削速度过快、进给过深或者切削液不足等引起的，需要分别调整刀具设计、减小切削速度、降低进给深度、加大切削液供给等，避免刀具断刃故障的发生。

3.数控机床有异响和振动，这种故障可能是由于机床零部件损坏、机床调试不当或者加工质量不合格等引起的，需要分别检查机床零部件、进行机床调试、改善加工质量等，找出异响和振动发生的原因并进行维修。

1.数控机床出现程序错误，可能是由于编程错误、程序运行不正常或者程序升级不成功等引起的，需要编辑正确的程序代码、调试程序运行程序、按照升级程序的规范进行升级等，解决程序错误问题。

数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。

常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。

2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。

常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。

3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。

常见的传感器故障包括：传感器信号异常、传感器损坏等。

4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。

润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。

5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。

这些元件一旦出现故障，会直接影响机床的正常运行。

1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。

包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。

2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。

3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。

物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。

4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。

5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。

1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。

2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。

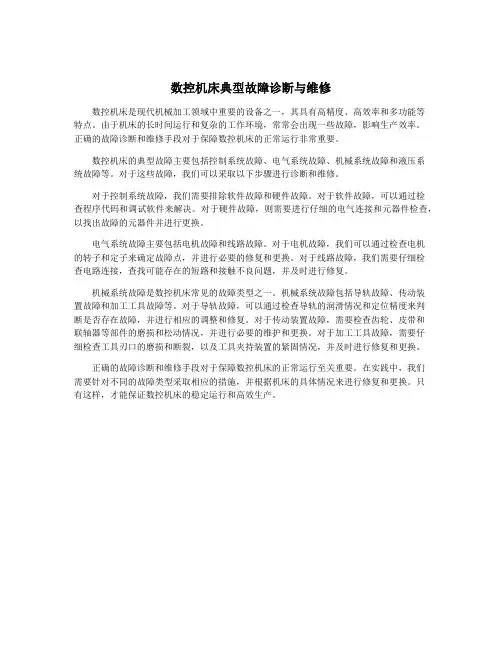

数控机床典型故障诊断与维修数控机床是现代机械加工领域中重要的设备之一，其具有高精度、高效率和多功能等特点。

由于机床的长时间运行和复杂的工作环境，常常会出现一些故障，影响生产效率。

正确的故障诊断和维修手段对于保障数控机床的正常运行非常重要。

数控机床的典型故障主要包括控制系统故障、电气系统故障、机械系统故障和液压系统故障等。

对于这些故障，我们可以采取以下步骤进行诊断和维修。

对于控制系统故障，我们需要排除软件故障和硬件故障。

对于软件故障，可以通过检查程序代码和调试软件来解决。

对于硬件故障，则需要进行仔细的电气连接和元器件检查，以找出故障的元器件并进行更换。

电气系统故障主要包括电机故障和线路故障。

对于电机故障，我们可以通过检查电机的转子和定子来确定故障点，并进行必要的修复和更换。

对于线路故障，我们需要仔细检查电路连接，查找可能存在的短路和接触不良问题，并及时进行修复。

机械系统故障是数控机床常见的故障类型之一。

机械系统故障包括导轨故障、传动装置故障和加工工具故障等。

对于导轨故障，可以通过检查导轨的润滑情况和定位精度来判断是否存在故障，并进行相应的调整和修复。

对于传动装置故障，需要检查齿轮、皮带和联轴器等部件的磨损和松动情况，并进行必要的维护和更换。

对于加工工具故障，需要仔细检查工具刃口的磨损和断裂，以及工具夹持装置的紧固情况，并及时进行修复和更换。

正确的故障诊断和维修手段对于保障数控机床的正常运行至关重要。

在实践中，我们需要针对不同的故障类型采取相应的措施，并根据机床的具体情况来进行修复和更换。

只有这样，才能保证数控机床的稳定运行和高效生产。

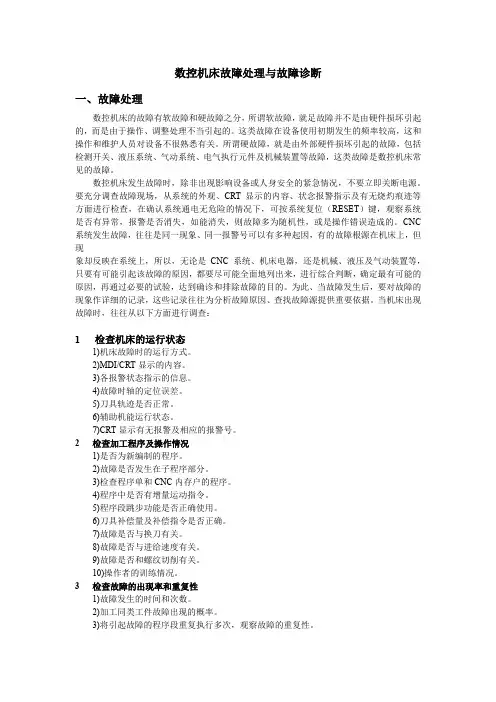

数控机床故障处理与故障诊断一、故障处理数控机床的故障有软故障和硬故障之分，所谓软故障，就足故障并不是由硬件损坏引起的，而是由于操作、调整处理不当引起的。

这类故障在设备使用初期发生的频率较高，这和操作和维护人员对设备不很熟悉有关。

所谓硬故障，就是由外部硬件损坏引起的故障，包括检测开关、液压系统、气动系统、电气执行元件及机械装置等故障，这类故障是数控机床常见的故障。

数控机床发生故障时，除非出现影响设备或人身安全的紧急情况，不要立即关断电源。

要充分调查故障现场，从系统的外观、CRT显示的内容、状念报警指示及有无烧灼痕迹等方面进行检查，在确认系统通电无危险的情况下，可按系统复位（RESET）键，观察系统是否有异常，报警是否消失，如能消失，则故障多为随机性，或是操作错误造成的。

CNC 系统发生故障，往往是同一现象、同一报警号可以有多种起因，有的故障根源在机床上，但现象却反映在系统上，所以，无论是CNC系统、机床电器，还是机械、液压及气动装置等，只要有可能引起该故障的原因，都要尽可能全面地列出来，进行综合判断，确定最有可能的原因，再通过必要的试验，达到确诊和排除故障的目的。

为此、当故障发生后，要对故障的现象作详细的记录，这些记录往往为分析故障原因、查找故障源提供重要依据。

当机床出现故障时，往往从以下方面进行调查：1 检查机床的运行状态1)机床故障时的运行方式。

2)MDI/CRT显示的内容。

3)各报警状态指示的信息。

4)故障时轴的定位误差。

5)刀具轨迹是否正常。

6)辅助机能运行状态。

7)CRT显示有无报警及相应的报警号。

2 检查加工程序及操作情况1)是否为新编制的程序。

2)故障是否发生在子程序部分。

3)检查程序单和CNC内存户的程序。

4)程序中是否有增量运动指令。

5)程序段跳步功能是否正确使用。

6)刀具补偿量及补偿指令是否正确。

7)故障是否与换刀有关。

8)故障是否与进给速度有关。

9)故障是否和螺纹切削有关。

10)操作者的训练情况。

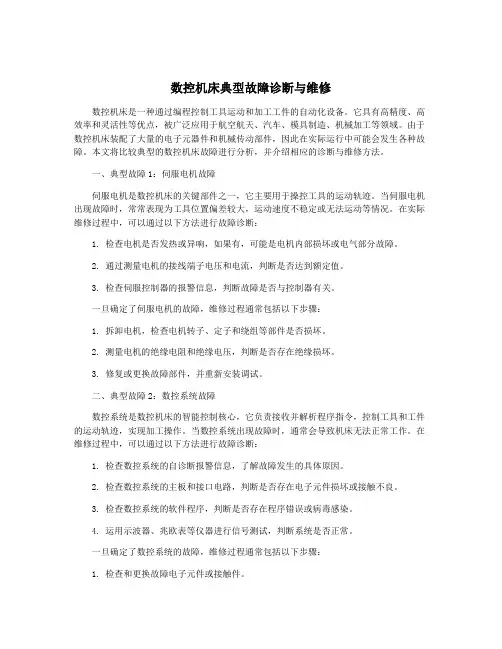

数控机床典型故障诊断与维修数控机床是一种通过编程控制工具运动和加工工件的自动化设备。

它具有高精度、高效率和灵活性等优点，被广泛应用于航空航天、汽车、模具制造、机械加工等领域。

由于数控机床装配了大量的电子元器件和机械传动部件，因此在实际运行中可能会发生各种故障。

本文将比较典型的数控机床故障进行分析，并介绍相应的诊断与维修方法。

一、典型故障1：伺服电机故障伺服电机是数控机床的关键部件之一，它主要用于操控工具的运动轨迹。

当伺服电机出现故障时，常常表现为工具位置偏差较大，运动速度不稳定或无法运动等情况。

在实际维修过程中，可以通过以下方法进行故障诊断：1. 检查电机是否发热或异响，如果有，可能是电机内部损坏或电气部分故障。

2. 通过测量电机的接线端子电压和电流，判断是否达到额定值。

3. 检查伺服控制器的报警信息，判断故障是否与控制器有关。

一旦确定了伺服电机的故障，维修过程通常包括以下步骤：1. 拆卸电机，检查电机转子、定子和绕组等部件是否损坏。

2. 测量电机的绝缘电阻和绝缘电压，判断是否存在绝缘损坏。

3. 修复或更换故障部件，并重新安装调试。

二、典型故障2：数控系统故障数控系统是数控机床的智能控制核心，它负责接收并解析程序指令，控制工具和工件的运动轨迹，实现加工操作。

当数控系统出现故障时，通常会导致机床无法正常工作。

在维修过程中，可以通过以下方法进行故障诊断：1. 检查数控系统的自诊断报警信息，了解故障发生的具体原因。

2. 检查数控系统的主板和接口电路，判断是否存在电子元件损坏或接触不良。

3. 检查数控系统的软件程序，判断是否存在程序错误或病毒感染。

4. 运用示波器、兆欧表等仪器进行信号测试，判断系统是否正常。

一旦确定了数控系统的故障，维修过程通常包括以下步骤：1. 检查和更换故障电子元件或接触件。

2. 对数控系统进行软件程序升级或恢复。

3. 对数控系统进行参数设置和校准。

三、典型故障3：传动部件故障传动部件包括机床主轴、滑台、滚珠丝杠等，它们直接影响着工具和工件的运动轨迹和速度。

数控机床机械结构的故障诊断及其维修数控机床是现代制造业中重要的加工设备，其结构复杂，若遭遇故障将直接影响生产运行效率，甚至会给企业带来直接经济损失。

因此，数控机床故障诊断及其维修是加工企业应遵循的重要技术管理要求。

一、故障诊断数控机床的故障种类繁多，常见的有电气故障、机械故障、软件故障等。

在故障诊断过程中，需要注意以下几点：（一）全面了解数控机床的结构原理。

在故障发生时，需要全面了解机床的结构和工作原理，掌握数控机床的各项指标，以便快速准确地确定故障原因。

（二）对症下药，确定故障原因。

故障的表现各异，需要根据故障的表现，确定故障原因。

对于常见故障可以根据经验进行处理，确保故障处理的正确性。

（三）信息收集及分析。

数控机床的精度、工作稳定性等因素都与温度、湿度等因素有关系。

在故障分析时要综合考虑机床的运行环境等因素，将问题追踪到故障的根源。

二、机床维修一旦故障被确定，需要进行机床的维修。

在机床的维修过程中，需要注意以下几点：（一）备件应当充足。

故障发生后，备件的快速响应是对机床修理的基础。

加工企业应该对机床的重要零部件进行备件储备，并对备件进行管理，保证备件的及时更换。

（二）注意细节，做好维护保养工作。

通过加强机床日常维护保养，预防故障的发生。

注意机床各部分的日常维护保养，保证机床的运行状态正常，预防故障的发生。

（三）加强维修技术培训。

机床的维修需要专业技术人员的全面指导，维修人员需要经过专业的技术培训，掌握机床的检修、维修方法，提高故障的定位速度和修理质量。

总之，数控机床的故障诊断及其维修对于加工企业的发展至关重要，需要保证技术人员的专业程度和备件的充足性，同时日常维护保养也不可忽视，才能以高效稳定的生产态势，为企业的良性发展做出积极的贡献。

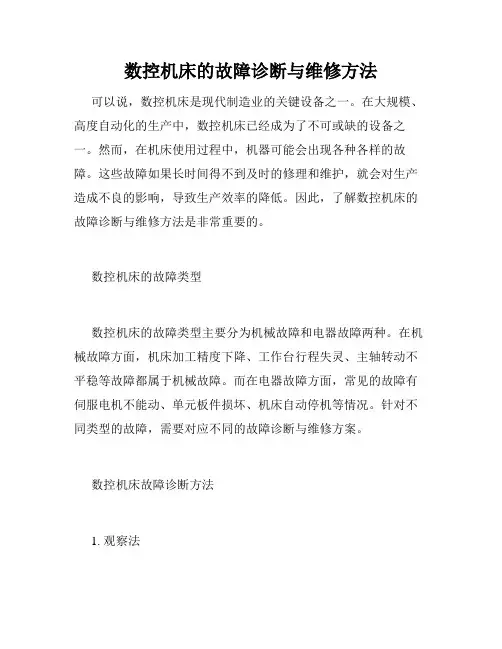

数控机床的故障诊断与维修方法可以说，数控机床是现代制造业的关键设备之一。

在大规模、高度自动化的生产中，数控机床已经成为了不可或缺的设备之一。

然而，在机床使用过程中，机器可能会出现各种各样的故障。

这些故障如果长时间得不到及时的修理和维护，就会对生产造成不良的影响，导致生产效率的降低。

因此，了解数控机床的故障诊断与维修方法是非常重要的。

数控机床的故障类型数控机床的故障类型主要分为机械故障和电器故障两种。

在机械故障方面，机床加工精度下降、工作台行程失灵、主轴转动不平稳等故障都属于机械故障。

而在电器故障方面，常见的故障有伺服电机不能动、单元板件损坏、机床自动停机等情况。

针对不同类型的故障，需要对应不同的故障诊断与维修方案。

数控机床故障诊断方法1. 观察法观察法是最简单、最基础的故障诊断方法。

能够通过对机床外观进行观察，快速地发现机床或附件的损坏情况。

例如，当机床行程出现问题时，观察工作台的移动方向和行程长度是否正确，如果出现问题，那么可以判断是机床机械故障。

2. 测量法对于某些机械故障，观察法并不能准确判断出具体情况，这时就需要使用测量法。

通过测量工具对机床进行相关方面的测量，例如测量轴承间隙，判断轴承是否损坏。

同时，应该注意测量工具的选择，不同的工具能够测量出的故障信息不同。

3. 针对性试验法通过对机床的某个部件或系统进行特定的试验，如果试验结果表明无故障，则证明这部分系统正常工作。

例如，通过对机床伺服电机进行试验，判断这个电机是否正常工作。

通过这种方法找出造成故障的部件。

数控机床故障维修方法1. 找出故障原因对于机床的故障，找到故障原因是非常重要的。

在进行维修之前需要完全确定故障的原因，否则，简单地进行修理也很可能并不能解决问题。

通过对机床进行仔细的检查，可以找出真正的故障原因。

2. 更换或修理损坏部件在找到故障原因之后，就需要对损坏的部件进行检查、更换或修理。

尤其是在机械故障方面，损坏的部件经常需要进行更换。

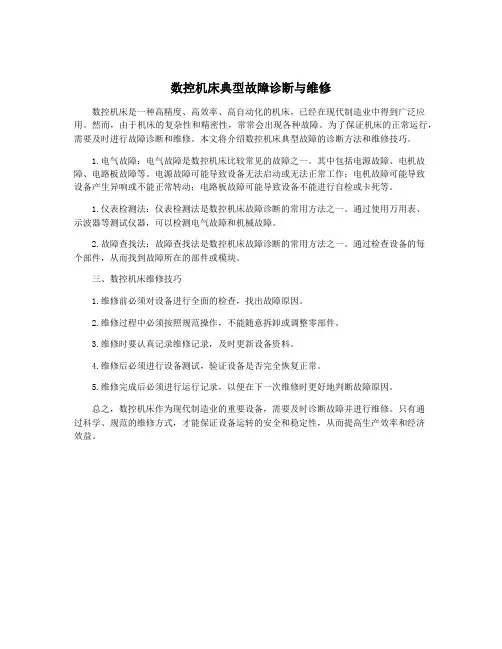

数控机床典型故障诊断与维修
数控机床是一种高精度、高效率、高自动化的机床，已经在现代制造业中得到广泛应用。

然而，由于机床的复杂性和精密性，常常会出现各种故障。

为了保证机床的正常运行，需要及时进行故障诊断和维修。

本文将介绍数控机床典型故障的诊断方法和维修技巧。

1.电气故障：电气故障是数控机床比较常见的故障之一。

其中包括电源故障、电机故障、电路板故障等。

电源故障可能导致设备无法启动或无法正常工作；电机故障可能导致
设备产生异响或不能正常转动；电路板故障可能导致设备不能进行自检或卡死等。

1.仪表检测法：仪表检测法是数控机床故障诊断的常用方法之一。

通过使用万用表、
示波器等测试仪器，可以检测电气故障和机械故障。

2.故障查找法：故障查找法是数控机床故障诊断的常用方法之一。

通过检查设备的每
个部件，从而找到故障所在的部件或模块。

三、数控机床维修技巧
1.维修前必须对设备进行全面的检查，找出故障原因。

2.维修过程中必须按照规范操作，不能随意拆卸或调整零部件。

3.维修时要认真记录维修记录，及时更新设备资料。

4.维修后必须进行设备测试，验证设备是否完全恢复正常。

5.维修完成后必须进行运行记录，以便在下一次维修时更好地判断故障原因。

总之，数控机床作为现代制造业的重要设备，需要及时诊断故障并进行维修。

只有通
过科学、规范的维修方式，才能保证设备运转的安全和稳定性，从而提高生产效率和经济
效益。

数控机床常见的机械故障诊断与维修实例
1.电机故障：
故障现象：主轴电机反转或转速不能正常调节。

诊断方法：使用万用表测量主轴电机绕组的绝缘电阻，电阻值小于10兆欧时表示绕组内有短路，需更换电机或维修绕组。

维修方法：更换或维修主轴电机。

2.伺服驱动器故障：
故障现象：工作状态不稳定，起动过程中出现抖动、振动。

诊断方法：使用万用表测试伺服驱动器的主电源和控制信号电路。

若电压稳定且电流正常，则可能是驱动器内部故障。

此时可对伺服驱动器进行清洁清理，更换损坏的元件，或更换整个驱动器。

维修方法：更换损坏的元件。

3.导轨滑块故障：
故障现象：导轨滑块工作时出现异常噪声，导轨滑块滑动不畅。

诊断方法：观察导轨滑块表面是否磨损，是否存在异物卡在导轨滑块内部。

如发现表面磨损或异物卡住，可进行更换或清洁。

维修方法：更换或清洁导轨滑块。

4.传感器故障：
故障现象：传感器反应不敏感或不准确。

诊断方法：使用万用表测试传感器的电压信号和线路接触情况。

若信号弱或线路接触不良，则可以重新连接线路或更换传感器。

若传感器内部元件受损，需更换整个传感器。

维修方法：重新连接线路或更换传感器。

C系统故障：
故障现象：CNC系统启动失败或运行出现异常。

诊断方法：使用故障诊断软件对CNC系统进行诊断，或通过现象分析进行问题定位。

根据诊断结果，可尝试重新启动或重新安装CNC系统。

维修方法：重新启动或重新安装CNC系统。

数控机床常见故障诊断及维修数控机床是一种集自动控制、计算机、微电子、伺服驱动、精密机械等技术于一身的高技术产物。

一旦系统的某些部分出现故障，就势必使机床停机，影响生产。

所以，如何正确维护设备和出现故障时迅速诊断，确定故障部位，及时排除解决，保证正常使用，是保障生产正常进行的必不可少的工作。

1 数控机床故障诊断原则1.1 先外部后内部数控机床是集机械、液压、电气为一体的机床，故其故障的发生也会由这三者综合反映出来。

维修人员应先由外向内逐一进行排查，尽量避免随意地启封、拆卸，否则会扩大故障，使机床大伤元气，丧失精度，降低性能。

1.2 先静后动先在机床断电的静止状态，通过了解、观察测试、分析确认为非破坏性故障后，方可给机床通电。

在运行工况下，进行动态的观察、检验和测试，查找故障。

而对破坏性故障，必须先排除危险后，方可通电。

1.3 先简单后复杂当出现多种故障互相交织掩盖，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。

往往简单问题解决后，难度大的问题也可能变得容易。

1.4 先机械后电气一般来说，机械故障较易发觉，而数控系统故障的诊断则难度较大些。

在故障检修之前，首先注意排除机械性的故障，往往可达到事半功倍的效果。

2 数控机床常见故障分析根据数控机床的构成，工作原理和特点，将常见的故障部位及故障现象分析如下。

2.1 数控系统故障2.1.1 位置环这是数控系统发出控制指令，并与位置检测系统的反馈值相比较，进一步完成控制任务的关键环节。

它具有很高的工作频度，并与外部设备相联接，容易发生故障。

常见的故障有：①位控环报警：可能是测量回路开路；测量系统损坏，位控单元内部损坏。

②不发指令就运动，可能是漂移过高，正反馈，位控单元故障；测量元件损坏。

③测量元件故障，一般表现为无反馈值；机床回不了基准点；高速时漏脉冲产生报警的可能原因是光栅或读头脏了；光栅坏了。

2.1.2 电源部分电源是维持系统正常工作的能源支持部分，它失效或故障的直接结果是造成系统的停机或毁坏整个系统。
