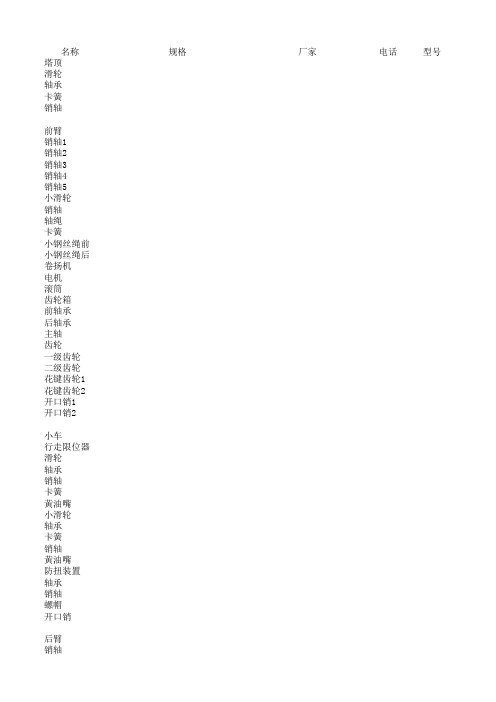

名称规格厂家电话型号塔顶滑轮轴承卡簧销轴前臂销轴1销轴2销轴3销轴4销轴5小滑轮销轴轴绳卡簧小钢丝绳前小钢丝绳后卷扬机电机滚筒齿轮箱前轴承后轴承主轴齿轮一级齿轮二级齿轮花键齿轮1花键齿轮2开口销1开口销2小车行走限位器滑轮轴承销轴卡簧黄油嘴小滑轮轴承卡簧销轴黄油嘴防扭装置轴承销轴螺帽开口销后臂卷扬机销轴开口销高度限位器轴承座轴承主轴滚筒十字接梅花接齿轮箱螺丝齿轮1齿轮2齿轮3齿轮4齿轮5轴1轴2轴3刹车盘刹车液压推杆器小电机油壶轴承螺帽主电机平剑连接套刹车刹车架刹车轴平剑油封轴轴承齿轮1级齿轮箱太阳轮行星轮行星架轴承二级太阳轮行星轮行星架轴承输出轴轴承油封输出齿轮回转电动机回转限位器力距限位器重量限位器滑轮轴承电箱主接触器热制电器时间制电器空开小车接触器起升接触器回转接触器控制接触器1控制接触器2小车接线排起升接线排回转接线排控制接线排1控制接线排2灵动台指示灯按钮接线排开关联系地址。
起重机主要零部件1吊钩吊钩及吊钩组是电力建设起重机械最主要的吊具，是起重机重要构件之一。
1.1 吊钩的分类：1.1.1按形状，可分为单钩和双钩。
单钩的优点是制造与使用比较方便，比较适合用于较小的起重量。
双钩的受力比较有利，广泛用于起重量较大的机械上。
1.1.2按制造方法分，可分为锻造钩和片状钩（板式钩）。
锻造钩用的比较广泛。
片钩为钢板组合，比锻造钩有更大的安全性。
图1.1：锻造单钩图1.2：锻造双钩图1.3 片状单钩图1.4 片状双钩1.1.3按断面分，可分为圆形、矩形、梯形、T字形，其中T形截面最合理，但工艺较复杂，梯形截面较合理，工艺简单，被广泛采用。
方形截面多用于片式吊钩，圆形截面多用于简单的小型吊钩。
1.1.4按其机械性能可分为M、P、(S)、T、（V）五种，是以材料屈服点或屈服强度作为分级依据。
其中M、P级属于最低的两个等级，被优先采用。
1.2吊钩的材料吊钩应具备较高的强度和塑性和韧性，广泛采用低碳钢和低碳合金钢制造。
含Cr、Ni、Mo元素的合金钢由于强度高、塑性好的特点，被广泛采用。
如，M、P级吊钩大都采用DG20Mn，T、V级采用DG34CrNiMo或DG30Cr2Ni2Mo。
为使吊钩在使用期间不发生应变和老化脆裂，ISO推荐Al 的最小含量为0.02％。
吊钩的材料可参照GB10051.1《起重吊钩》。
1.3 吊钩组为更有效的提高起重量，降低对钢丝绳直径的需求，将吊钩与滑轮组做成一体，这就是吊钩组。
起重量大的吊具，一般选择吊钩组。
吊钩组分为长型吊钩组和短型吊钩组。
长型吊钩组上面安装均衡滑轮时，可以用于单数倍率的滑轮组，其起重量较大。
短型滑轮组适用于双倍率的滑轮组，其起重量较小。
1.4吊钩的检验及报废1.4.1 锻造吊钩的检验要求1.4.1.1 吊钩表面不允许存在裂纹，否则应该报废。
检验方法：目测或用20倍放大镜着色检查。
对使用10年左右的吊钩，应进行解体探伤检查，工作环境恶劣，使用频繁的起重机，每5~6年即应进行探伤检查。

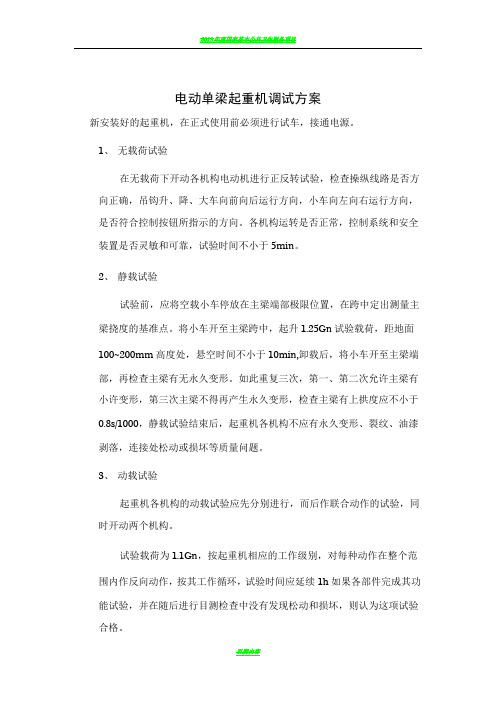

电动单梁起重机调试方案新安装好的起重机，在正式使用前必须进行试车，接通电源。
1、无载荷试验在无载荷下开动各机构电动机进行正反转试验，检查操纵线路是否方向正确，吊钩升、降、大车向前向后运行方向，小车向左向右运行方向，是否符合控制按钮所指示的方向。
各机构运转是否正常，控制系统和安全装置是否灵敏和可靠，试验时间不小于5min。
2、静载试验试验前，应将空载小车停放在主梁端部极限位置，在跨中定出测量主梁挠度的基准点。
将小车开至主梁跨中，起升1.25Gn试验载荷，距地面100~200mm高度处，悬空时间不小于10min,卸载后，将小车开至主梁端部，再检查主梁有无永久变形。
如此重复三次，第一、第二次允许主梁有小许变形，第三次主梁不得再产生永久变形，检查主梁有上拱度应不小于0.8s/1000，静载试验结束后，起重机各机构不应有永久变形、裂纹、油漆剥落，连接处松动或损坏等质量问题。
3、动载试验起重机各机构的动载试验应先分别进行，而后作联合动作的试验，同时开动两个机构。
试验载荷为1.1Gn，按起重机相应的工作级别，对每种动作在整个范围内作反向动作，按其工作循环，试验时间应延续1h如果各部件完成其功能试验，并在随后进行目测检查中没有发现松动和损坏，则认为这项试验合格。
运行机构制动距离（单位：m）大车≤0.1V （V大车运行速度）小车≤0.06V （V小车运行速度）起升机构下降制动距离（单位：m）≤V起/100 V起（吊车起升速度）河南省矿山起重机有限公司起重机维护保养方案一、每日检查与维护1、检查制动器上的螺母、开口销、定位板是否齐全、松动；制动器是否制动可靠。
制动器打开时制动瓦块与制动轮应保持0.4～1.0mm的间隙且两边间隙应相等，各销轴不得有卡死现象。
2、检查安全保护开关和限位开关是否定位准确、工作灵活可靠，特别是上升限位是否可靠。
3、检查卷筒和滑轮上的钢丝绳缠绕是否正常，有无脱槽、串槽、打结、扭曲等现象；钢丝绳压板螺栓是否紧固，是否有双螺母防松装置。
起重机主要零部件1吊钩吊钩及吊钩组是电力建设起重机械最主要的吊具，是起重机重要构件之一。
1.1 吊钩的分类：1.1.1按形状，可分为单钩和双钩。
单钩的优点是制造与使用比较方便，比较适合用于较小的起重量。
双钩的受力比较有利，广泛用于起重量较大的机械上。
1.1.2按制造方法分，可分为锻造钩和片状钩（板式钩）。
锻造钩用的比较广泛。
片钩为钢板组合，比锻造钩有更大的安全性。
图1.1：锻造单钩图1.2：锻造双钩图1.3 片状单钩图1.4 片状双钩1.1.3按断面分，可分为圆形、矩形、梯形、T字形，其中T形截面最合理，但工艺较复杂，梯形截面较合理，工艺简单，被广泛采用。
方形截面多用于片式吊钩，圆形截面多用于简单的小型吊钩。
1.1.4按其机械性能可分为M、P、(S)、T、（V）五种，是以材料屈服点或屈服强度作为分级依据。
其中M、P级属于最低的两个等级，被优先采用。
1.2吊钩的材料吊钩应具备较高的强度和塑性和韧性，广泛采用低碳钢和低碳合金钢制造。
含Cr、Ni、Mo元素的合金钢由于强度高、塑性好的特点，被广泛采用。
如，M、P级吊钩大都采用DG20Mn，T、V级采用DG34CrNiMo或DG30Cr2Ni2Mo。
为使吊钩在使用期间不发生应变和老化脆裂，ISO推荐Al 的最小含量为0.02％。
吊钩的材料可参照GB10051.1《起重吊钩》。
1.3 吊钩组为更有效的提高起重量，降低对钢丝绳直径的需求，将吊钩与滑轮组做成一体，这就是吊钩组。
起重量大的吊具，一般选择吊钩组。
吊钩组分为长型吊钩组和短型吊钩组。
长型吊钩组上面安装均衡滑轮时，可以用于单数倍率的滑轮组，其起重量较大。
短型滑轮组适用于双倍率的滑轮组，其起重量较小。
1.4吊钩的检验及报废1.4.1 锻造吊钩的检验要求1.4.1.1 吊钩表面不允许存在裂纹，否则应该报废。
检验方法：目测或用20倍放大镜着色检查。
对使用10年左右的吊钩，应进行解体探伤检查，工作环境恶劣，使用频繁的起重机，每5~6年即应进行探伤检查。
起重机械主要零部件名目一、吊具二、钢丝绳三、滑轮及滑轮组四、卷筒五、车轮六、制动轮七、钢丝绳电动葫芦一、吊具1、如以下图所示，指出吊钩组由那几局部组成及其各序号名称？参考答案：吊钩组由吊钩和动滑轮组组成。
图中各序号名称为 1 吊钩 2 吊钩横梁 3 锁紧螺母 4 防脱钩装置 5 吊板固定销轴 6 吊板 7 滑轮轴 8 滑轮 9 防护罩2.如以下图为一锻造吊钩，请指出其危急断面的位置，为什么？对其检验有何要求？参考答案：如图：A-A、B-B、C-C 为吊钩的三个危急断面，由于A-A 截面一方面受吊索拉力的作用，吊钩有被拉直的趋势；另一方面还受弯矩的作用。
由于作用于此断面的弯矩最大，其所受弯曲应力也最大，所以此断面是一个危急断面。
B-B 截面有被拉直和剪断的趋势，此处所受剪切应力最大，故也是危急断面；C-C 截面是钩柱最细的局部在吊索拉力的作用，有被拉断的趋势，此处拉应力最大，故也是危急断面。
当危急断面A-A 磨损量超过根本尺寸的 5%〔GB/T 10051.3-2023〕或危急断面C-C 产生塑性变形时，吊钩应报废，危急断面磨损不得进展补焊。
3.如右图，为一双绳抓斗构造图，请指出件号 1～7 的名称。
参考答案： 1.升降钢丝绳、2.开闭钢丝绳、3.固定滑轮及上横梁、4.动滑轮及下横梁、5.撑杆、6.鄂板、7.导向滚轮4、依据GB/T10051.3-2023 表达在用锻造吊钩的报废要求参考答案：（1）吊钩外表不允许存在裂纹，否则应报废。
（2）开口变形达原尺寸的 10%时，应报废。
（3）吊钩扭转变形，当钩身扭转超过10°时应报废。
（4）吊钩的钩柄不得有塑性变形，否则应报废。
（5）吊钩危急断面的磨损量，当其实际尺寸小于原尺寸的 95%时，应报废。
（6）吊钩螺纹腐蚀缺损、轴向间隙超过允许值时必需更换螺母。
（7）吊钩钩柄腐蚀后的尺寸小于原尺寸的 95%时，应报废。
（8）吊钩的缺陷有焊补现象。
5、如图一在用吊钩，外观检查存在什么缺陷?参考答案：存在缺陷有两个，一是防脱钩装置损坏；二是钩体危急断面摩损严峻。
