甲类仓库灭火器配置核算

消防器材的布置计算方法一、灭火器的布置1、单位面积最小需求配灭火器级别的计算在确定了防火分区的保护面积后，根据下述公式计算该防火分区内应配置的灭火器的最小灭火级别：Q=KS/U式中 Q—防火分区计算单元的最小需配备灭火级别（A或B）S—计算单元的保护面积（�O）U—A类或B类火灾场所单位灭火级别最大保护面积（�O/A或�O/B）K—修正系数。

火灾场所单位灭火级别的最大保护面积依据火灾危险等级、火灾种类从下表中选取。

2、计算单元（防火分区）中每个灭火器设置点的最小需配灭火级别计算计算单元（防火分区）中每个灭火器设置点的最小需配灭火级别按下面公式进行计算;Qe=Q/N式中 Qe—计算单元(防火分区)中每个灭火器设置点的最小需配灭火级别（A或B）Q—计算单元(防火分区)中的最小需配备灭火级别（A或B）N—计算单元（防火分区）中的灭火器设置点数（个）3、灭火器设置点的确定每个灭火器设置点实际配备灭火器的灭火级别和数量不得小于最小需配灭火级别和数量的计算值。

计算单元中的灭火器设置点数依据火灾的危险等级、灭火器类型按下表规定的最大保护距离合理设置，并保证在最不利点至少在1具灭火器的保护范围内。

工程实例：根据现场查勘估计，产品仓库的建筑面积约1500�O，存放的产品为丙类物品，根据上述表3可知，该仓库的火灾危险等级为中危险级，又查询上述表1可知，中危险级对应的A类火灾（固体火灾）的单具灭火器最小配置灭火级别为2A，单位灭火级别最大保护面积75�O。

又根据现场查勘得知，现场配备有室内消火栓，因此查询上述表2，得修正系数K=0.9，因此根据（公式-1）Q=KS/U，计算可得：Q=0.9*1500/75=18A又根据表4,确定该仓库内需要设置的灭火器配置点为：N=1500/（20*1.414）2=1.876取整之后，得N=2再根据公式-2，计算每个灭火器设置点的最小灭火级别：Qe=Q/N=18/2=9A即需要配置5具2A级或3具3A级的ABC干粉灭火器。

灭火器的设置第一节术语1.灭火器配置场所存在可燃的气体、液体、固体等物质，需要配置灭火器的场所。

2.计算单元灭火器配置的计算区域。

3.保护距离灭火器配置场所内，灭火器设置点到最不利点的直线行走距离。

4.灭火级别表示灭火器能够扑灭不同种类火灾的效能。

由表示灭火效能的数字和灭火种类的字母组成。

第二节灭火器的设置要求第1条灭火器应设置在明显和便于取用的地点，且不得影响安全疏散。

第2条灭火器应设置稳固，其铭牌必须朝外。

第3条手提式灭火器宜设置在挂钩、托架上或灭火器箱内，其顶部离地面高度应小于1.50m；底部离地面高度不宜小于0.15m。

第4条灭火器不应设置在潮湿或强腐蚀性的地点，当必须设置时，应有相应的保护措施。

设置在室外的灭火器，应有保护措施。

第5条灭火器不得设置在超出其使用温度范围的地点。

、第三节灭火器的保护距离第1条设置在A类火灾配置场所的灭火器，其最大保护距离应符合表1的规定。

A类火灾配置场所灭火器最大保护距离(m) 表1第2条设置在B类火灾配置场所的灭火器，其最大保护距离应符合表2的规定。

B类火灾配置场所灭火器最大保护距离(m) 表2第3条设置在C类火灾配置场所的灭火器，其最大保护距离应按本规范第2条规定执行。

第4条设置在可燃物露天堆场，甲、乙、丙类液体贮罐，可燃气体贮罐的灭火器配置场所的灭火器，其最大保护距离应按国家现行有关标准、规范的规定执行。

灭火器配置的设计计算第1条灭火器配置场所的计算单元应按下列规定划分：一、灭火器配置场所的危险等级和火灾种类均相同的相邻场所，可将一个防火分区作为一个计算单元；二、灭火器配置场所的危险等级或火灾种类不相同的场所，应分别作为一个计算单元。

第2条灭火器配置场所的保护面积计算应符合下列规定：一、建筑工程按使用面积计算；二、可燃物露天堆垛，早、乙、丙类液体贮罐，可燃气体贮罐按堆垛、贮罐占地面积计算。

第3条灭火器配置场所所需的灭火级别应按下式计算：Q=KS/U (6.0.3) 式中：Q –––灭火配置场所的灭火级别，A或B；S –––灭火配置场所的保护面积，m2；U –––A类火灾或B类火灾的灭火器配置场所相应危险等级的灭火器配置基准，m2/A或m2/B；K –––修正系数。

手提式灭火器配置数量的简便计算方法《建筑灭火器配置设计规范》（GB50140－2005）对灭火器的配置作出规定。

灭火器配置的数量是依据有火灾危险需配置灭火器的场所的火灾种类、危险等级、需保护的面积和灭火器的灭火级别，按《建筑灭火器配置设计规范》（GB50140－2005）规定的单位灭火级别的最大保护面积、单具灭火器最小配置灭火级别和最大保护距离，通过计算确定。

现按GB50140－2005的规定编制出用于简便计算的表５，表５列出了单个各种规格的手提式灭火器，对不同危险等级的A类和B、C类火灾场所能保护的最大面积。

可按表５和需配置灭火器的场所的面积，简便地计算出需配置灭火器的数量。

1、计算灭火器配置数量的主要参数按GB50140－2005的规定，计算火灾危险场所灭火器配置的数量需确定下列参数：（1）火灾危险场所可能发生的火灾种类。

火灾种类分A、B、C、D、E五类，不同火灾种类可选用的灭火器类型见表1。

（2）火灾危险场的危险等级（表示火灾危险性的指标）。

分为严重危险级、中危险级、轻危险级，危险等级的划分按表２、表３。

当需保护面积相同，危险等级高的场所比危险等级低的场所需配置的灭火器数量要多些，危险等级高的场所比危险等级低的场所配置的单个灭火器的规格（即灭火器充装的灭火剂的数量）要大些，灭火器的最大保护距离（即灭火器到最远的可能起火的地方的直线行走距离）要小些。

（3）灭火器的灭火级别（表示灭火能力的指标）。

灭火级别是指灭火器扑灭不同种类火灾的效能，由表示灭火效能的数字和灭火种类的字母表示（如3A、21B），数字越大，灭火能力越强，字母A、B分别表示扑灭A、B类火灾的能力。

灭火级别与灭火器充装的灭火剂的品种和数量（即灭火器的类型和规格有关）。

不同类型和规格手提式灭火器的灭火级别见表５的序号1和2栏、推车式灭火器见表6。

灭火器铭牌上都标注有灭火器的灭火级别。

（4）需保护的面积。

是指有发生火灾的危险，需配置灭火器保护的场所的面积。

修正系数（K）计算单元保护面积(S)单位灭火级别保护最大面积（U）最小配置灭火器级别（A或B）计算公式0.512005012Q=K*S/U 配置点个数（处）灭火器级别(2A/3A/21B…)每个灭火器配置置点最小灭火级别(A或B)每配置点灭火器数量总灭火器数量32426修正系数（K）计算单元保护面积(S)单位灭火级别保护最大面积（U）最小配置灭火器级别（A或B）计算公式0.55000.5650Q=1.3K*S/U 配置点个数（处）灭火器级别(2A/3A/21B…)每个灭火器配置置点最小灭火级别(A或B)每配置点灭火器数量总灭火器数量48916328A类火灾场所应选择水型灭火器、磷酸铵盐干粉灭火器、泡沫灭火器或卤代烷灭火器。

B类火灾场所应选择泡沫灭火器、碳酸氢钠干粉灭火器、磷酸铵盐干粉灭火器、二氧化碳灭火器、灭B类火灾的水型灭火器或卤代烷灭火器。

极性溶剂的B类火灾场所应选择灭B类火灾的抗溶性灭火器。

C类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、二氧化碳灭火器或卤代烷灭火器。

D类火灾场所应选择扑灭金属火灾的专用灭火器。

E类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、卤代烷灭火器或二氧化碳灭火器，但不得选用装有金属喇叭筒的二氧化碳灭火器一般场所灭火器配置方法歌舞厅放映游艺厅、网吧、商场、寺庙及地下场所计算方法步骤： a：1.确定防火等级，单具灭火器选保护面积，2.选系数K值，3.计算单元面积 b：根据灭火器保护半径（查表）确定灭火器配置点个数 c：计算每个灭火点灭火器数量，数量=每个最小点灭火器级别（A）/配置灭火器级别(A/具) d：计算总灭火器具数量（计算结果为最小配置） e：每个计算单元内至少有2具灭火器，每个配置点灭火器不大于5具。

火灾场所分类计算单元K取值未设室内消火栓系统和灭火系统 1设有室内消火栓系统0.9设有灭火系统0.7设有室内消火栓系统和灭火系统0.5可燃物露天堆场甲、乙、丙类液体储罐区 可燃气体储罐区0.3危险等级严重危险级中危险级轻危险级单具灭火器最小配置灭火级别3A 2A 1A 单位灭火级别最大保护面积（㎡/A ）5075100危险等级严重危险级中危险级轻危险级单具灭火器最小配置灭火级别89B 55B 21B 单位灭火级别最大保护面积（㎡/A ）0.51 1.5手提式灭火器推车式灭火器严重危险级1530中危险级2040修正系数（K）表5.2.1 A 类火灾场所的灭火器最大保护距离（m ）表6.2.2 B 、C 类火灾场所灭火器的最低配置基准表6.2.1 A 类火灾场所灭火器的最低配置基准轻危险级2550手提式灭火器推车式灭火器严重危险级918中危险级1224轻危险级1520手提式灭火器类型、规格和灭火级别表5.2.2 B 、C 类火灾场所的灭火器最大保护距离（m ）。

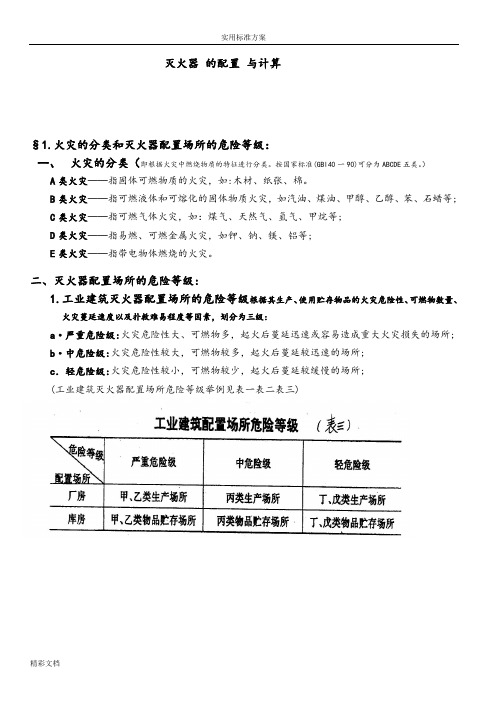

灭火器的配置与计算§1.火灾的分类和灭火器配置场所的危险等级：一、火灾的分类（即根据火灾中燃烧物质的特征进行分类。

按国家标准(GBl40一90)可分为ABCDE五类。

）A类火灾──指固体可燃物质的火灾，如:木材、纸张、棉。

B类火灾──指可燃液体和可熔化的固体物质火灾，如汽油、煤油、甲醇、乙醇、苯、石蜡等;C类火灾──指可燃气体火灾，如：煤气、天然气、氢气、甲烷等;D类火灾──指易燃、可燃金属火灾，如钾、钠、镁、铝等;E类火灾──指带电物体燃烧的火灾。

二、灭火器配置场所的危险等级:1.工业建筑灭火器配置场所的危险等级根据其生产、使用贮存物品的火灾危险性、可燃物数量、火灾蔓延速度以及扑救难易程度等因素，划分为三级:a·严重危险级:火灾危险性大、可燃物多，起火后蔓延迅速或容易造成重大火灾损失的场所;b·中危险级:火灾危险性较大，可燃物较多，起火后蔓延较迅速的场所;c．轻危险级:火灾危险性较小，可燃物较少，起火后蔓延较缓慢的场所;(工业建筑灭火器配置场所危险等级举例见表一表二表三)2.民用建筑灭火器配置场所危险等级根据其使用性质火灾危险性、可燃物数量、火灾蔓延速度以及扑救难易程度等因素，划分为三级。

a·严重危险级:功能复杂、用电用火多、设备贵重、火灾危险大，可燃物多，起火后蔓延迅速或容易造成重大火灾损失的场所;b·中危险级:用火用电较多，火灾危险性较大，可燃物较多，起火后蔓延较迅速的场所;c·轻危险级:用火用电较少，火灾危险性较小，可燃物较少，起火后蔓延较缓慢的场所。

(民用建筑灭火器配置场所危险等级举例见表四表五)三、灭火器灭火级别:国家标准依据灭火剂的适用性，将灭火器的灭火级别确定为A.B两个类别，即灭A类火灾和B 类火灾的能力，它是按国家标准规定的试验方式来决定的。

(见表六)C类火灾应按B类火灾执行，E类火灾原则按A 类火灾规定执行。

灭火器灭火级别应由数字和字母组成，数字表示级别大小，字母表示适用扑救火灾的种类。

灭火器配备数量参考仓库、车间灭火器配置标准：甲类与乙类火灾危险的生产库房灭火器的数量为：厂房每50平方米一个，库房每80平方米一个，丙类火灾危险性的生产库房灭火器的数量为：厂房每80平方米一个，库房每100平方米一个。

（《工业安全卫生基本数据手册》第2.4.3.16点）另：设有消防栓，灭火系统的灭火器配置场所，可按下列规定减少灭火器配置数量：（1）设有消防栓的，可相应减少30%；（2）设有灭火系统的，可相应关于少50%；（3）设有消防栓和灭火系统的，可相应减少70%。

（《建筑灭火器配置设计规范》，第4.0.5条）灭火器配置新标准6.1 一般规定6.1.1 用于扑救各类火灾的灭火器的最低配置基准、最小配置灭火级别和最少配置数量应按本章的有关规定执行。

6.1.2 配置在普通住宅的每具灭火器的灭火级别可比表6.2.1、表6.3.1中所规定单具灭火器最小配置灭火级别小一个级别。

6.1.3 地下建筑工程（含人民防空工程、地下铁道）中灭火器的最少配置数量应按同等使用面积的同类地面建筑的规定增加50％；古建筑、歌舞娱乐放映游艺场所中的灭火器的最少配置数量应增加100％。

6.1.4为迅速、有效地扑救高架储存设施和其它危险场所有可能发生的垂直范围的特殊火灾，可额外配置附加灭火器。

如果这些灭火器不是用来满足本章所规定的最低保护要求时，可选配灭火级别小于表6.2.1和表6.3.1中规定的最小配置灭火级别的灭火器。

6.1.5 对设有消火栓系统、灭火系统的灭火器配置场所，可按下列规定减少灭火器的配置数量：1. 对设有室内消火栓系统的，可相应减少10％；对仅设有室外消火栓系统的,不作减配处理。

2. 对设有灭火系统的，可相应减少30％；3. 对同时设有室内消火栓系统和灭火系统的，可相应减少50％。

6.1.6 对可燃物露天堆垛，甲、乙、丙类液体贮罐，可燃气体贮罐的灭火器配置场所，不宜减少灭火器的配置数量。

6.1.7 地下建筑工程（含人民防空工程、地下铁道）、古建筑、歌舞娱乐放映游艺和大型商场等灭火器配置场所不得减少灭火器的配置数量。

建筑灭火器的配置参考GB50140-2005《建筑灭火器配置设计规范》、GB50016-2014《建筑设计防火规范》以及其他相关规定，然后根据实际情况配置灭火器。

（1）火车卸货区域本仓库有两条铁路线，专4线是固体货物，专5线是液体类货物，以专5线为例研究灭火器设置。

大致面积：S=30×160=4800m 2，属于B 类火灾，为严重危险级。

该卸货区域有设置消火栓和灭火系统，查规范GB50140-2005第，得K=0.7；查规范GB50140-2005得表8，得U=0.5m 2/B ，将S 、U 、K 的值代入式中得B U S KQ 67205.048007.0=⨯==。

根据实际情况决定使用推车式干粉灭火器，由GB50140-2005《建筑灭火器配置设计规范》可知灭火器最大保护半径为18m 。

布局如图4-1图4-1专5线卸货区灭火器布置图灭火器配置场所每个配置点的灭火级别：根据区域火灾类型选择推车式20kg 干粉灭火器，所以每个配置点所需的灭火器数量：具5183840≈。

因此，每个灭火器配置点选5具推车式20kg 干粉灭火器，即MFT20×5。

整个区域有8个灭火器配置点，共配置40具推车式干粉灭火器，即MFT20×40。

.该设计单元实际情况下配置的灭火器的灭火级别验算如下：B B Q t 6720732018358≥=⨯⨯=，符合第（2）储罐区灭火器设计选择罐区2为例；参考《建筑灭火器配置设计规范》第，罐区的保护面积22763m =π(4.5)×12=S ；罐区2属于B 类火灾；罐区内部设有灭火系统，查规范GB50140-2005第0.3=K ，原料罐区属于严重危险等级区域，所以根据GB50016-2014表/B 0.5m =U 2B U S KQ 8.4575.07633.0=⨯== 根据规范，得该单元推车式灭火器最大保护半径为18m 。

运用保护圆简化设计法确定灭火器设置点，具体布局如图4-2：图4-2 储罐3灭火器配置点罐区2每个配置点的理论灭火级别应为：B N Q Q e 6.15238.457===吗，. 根据罐区火灾类型以及火灾规模，选用推车式20kg 干粉式灭火器。

灭火器配置数量计算公式依据：《建筑灭火器配置设计规范》GB 50140-20057.3.5 灭火器配置的设计计算可按下述程序进行：1 确定各灭火器配置场所的火灾种类和危险等级；2 划分计算单元，计算各计算单元的保护面积；3 计算各计算单元的最小需配灭火级别；4 确定各计算单元中的灭火器设置点的位置和数量；5 计算每个灭火器设置点的最小需配灭火级别；6 确定每个设置点灭火器的类型、规格与数量；7 确定每具灭火器的设置方式和要求；7 确定每具灭火器的设置方式和要求；8 在工程设计图上用灭火器图例和文字标明灭火器的型号、数量与设置位置。

《建筑灭火器配置设计规范》相关规定1 A 类火灾：固体物质火灾。

2 B 类火灾：液体火灾或可熔化固体物质火灾。

3 C 类火灾：气体火灾。

4 D 类火灾：金属火灾。

5 E 类火灾(带电火灾)：物体带电燃烧的火灾。

1 严重危险级：火灾危险性大，可燃物多，起火后蔓延迅速，扑救困难，容易造成重大财产损失的场所；2 中危险级：火灾危险性较大，可燃物较多，起火后蔓延较迅速，扑救较难的场所；3 轻危险级：火灾危险性较小，可燃物较少，起火后蔓延较缓慢，扑救较易的场所。

工业建筑灭火器配置场所的危险等级举例见本规范附录 C。

2.1.2 计算单元：灭火器配置的计算区域。

7.2.2 计算单元保护面积的确定应符合下列规定：1 建筑物应按其建筑面积确定；2 可燃物露天堆场，甲、乙、丙类液体储罐区，可燃气体储罐区应按堆垛、储罐的占地面积确定。

7.3.1 计算单元的最小需配灭火级别应按下式计算：Q = K×S÷U式中 Q——计算单元的最小需配灭火级别（A 或B）;S——计算单位的保护面积（m2）；U——A 类或B 类火灾场所单位灭火器级别最大保护面积（m2/A 或m2/B）；K——修正系数。

修正系数：未设室内消火栓系统和灭火系统 1.0设有室内消火栓系统 0.9设有灭火系统 0.7设有室内消火栓系统和灭火系统 0.5可燃物露天堆场 0.3B 类火灾场所单位灭火器级别最大保护面积（m2/B）：7.3.4 计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算：Qe = Q÷N式中Qe——计算单元中每个灭火器设置点的最小需配灭火级别（A 或B）；N——计算单元中的灭火器设置点数（个）。
