第六章交流—交流（AC—AC）变换AC—AC变换是一种可以改变电压大小、频率、相数的交流—交流电力变换技术。
只改变电压大小或仅对电路实现通断控制而不改变频率的电路，称为交流调压电路和交流调功电路、或交流无触点开关。
从一种频率交流变换成另一种频率交流的电路则称为交—交变频器，它有别于交—直—交二次变换的间接变频，是一种直接变频电路。
为了解决相控式晶闸管型交—交变频器输入、输出波形差、谐波严重的弊病，在基于双向自关断功率开关的基础上目前正在研究一种所谓的矩阵式变换器，它是一种具有十分优良输入、输出特性的特殊形式交—交变频器。
本章将分节介绍交流调压（交流调功或交流无触点开关）、交—交变频及矩阵式变换器的相关内容。
6.1 交流调压电路交流调压电路采用两单向晶闸管反并联（图6-1(a)）或双向晶闸（图6-1（b）），实现对交流电正、负半周的对称控制，达到方便地调节输出交流电压大小的目的，或实现交流电路的通、断控制。
因此交流调压电路可用于异步电动机的调压调速、恒流软起动，交流负载的功率调节，灯光调节，供电系统无功调节，用作交流无触点开关、固态继电器等，应用领域十分广泛。
图6-1 交流调压电路交流调压电路一般有三种控制方式，其原理如图6-2所示。
图6-2 交流调压电路控制方式（1）通断控制通断控制是在交流电压过零时刻导通或关断晶闸管，使负载电路与交流电源接通几个周波，然后再断开几个周波，通过改变导通周波数与关断周波数的比值，实现调节交流电压大小的目的。
通断控制时输出电压波形基本正弦，无低次谐波，但由于输出电压时有时无，电压调节不连续，会分解出分数次谐波。
如用于异步电机调压调速，会因电机经常处于重合闸过程而出现大电流冲击，因此很少采用。
一般用于电炉调温等交流功率调节的场合。
（2）相位控制与可控整流的移相触发控制相似，在交流的正半周时触发导通正向晶闸管、负半周时触发导通反向晶闸管，且保持两晶闸的移相角相同，以保证向负载输出正、负半周对称的交流电压波形。

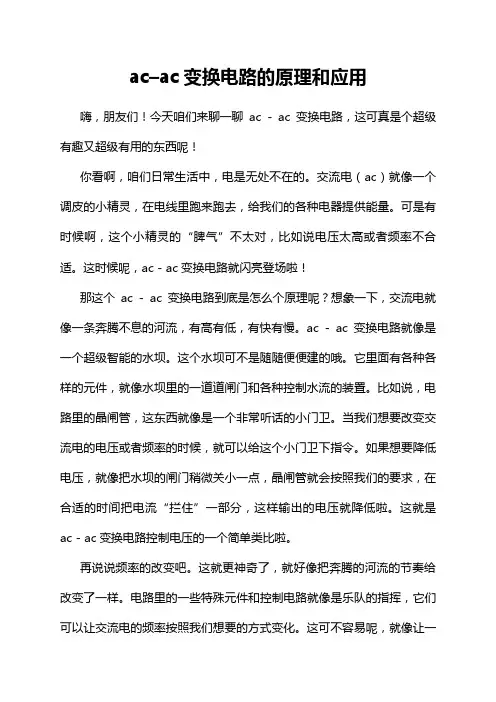

ac–ac变换电路的原理和应用嗨，朋友们！今天咱们来聊一聊ac - ac变换电路，这可真是个超级有趣又超级有用的东西呢！你看啊，咱们日常生活中，电是无处不在的。
交流电（ac）就像一个调皮的小精灵，在电线里跑来跑去，给我们的各种电器提供能量。
可是有时候啊，这个小精灵的“脾气”不太对，比如说电压太高或者频率不合适。
这时候呢，ac - ac变换电路就闪亮登场啦！那这个ac - ac变换电路到底是怎么个原理呢？想象一下，交流电就像一条奔腾不息的河流，有高有低，有快有慢。
ac - ac变换电路就像是一个超级智能的水坝。
这个水坝可不是随随便便建的哦。
它里面有各种各样的元件，就像水坝里的一道道闸门和各种控制水流的装置。
比如说，电路里的晶闸管，这东西就像是一个非常听话的小门卫。
当我们想要改变交流电的电压或者频率的时候，就可以给这个小门卫下指令。
如果想要降低电压，就像把水坝的闸门稍微关小一点，晶闸管就会按照我们的要求，在合适的时间把电流“拦住”一部分，这样输出的电压就降低啦。
这就是ac - ac变换电路控制电压的一个简单类比啦。
再说说频率的改变吧。
这就更神奇了，就好像把奔腾的河流的节奏给改变了一样。
电路里的一些特殊元件和控制电路就像是乐队的指挥，它们可以让交流电的频率按照我们想要的方式变化。
这可不容易呢，就像让一群调皮的孩子按照新的节奏跳舞一样，需要精确的控制。
那ac - ac变换电路都用在哪些地方呢？哇，这可就多了去了！我有个朋友，他在一家工厂工作。
他们工厂有很多大型的电机设备。
这些电机啊，就像一群大胃王，对电的要求可高了。
有时候电网送来的交流电电压不太稳定，就像送来的食物有时候多有时候少，这可不行啊。
这时候ac - ac变换电路就像一个贴心的厨师，把送来的电调整得妥妥当当的，让电机能够稳定地工作。
我朋友说啊，如果没有这个ac - ac变换电路，电机就会像一个生病的巨兽，时不时就出故障，那工厂的生产可就全乱套了。
