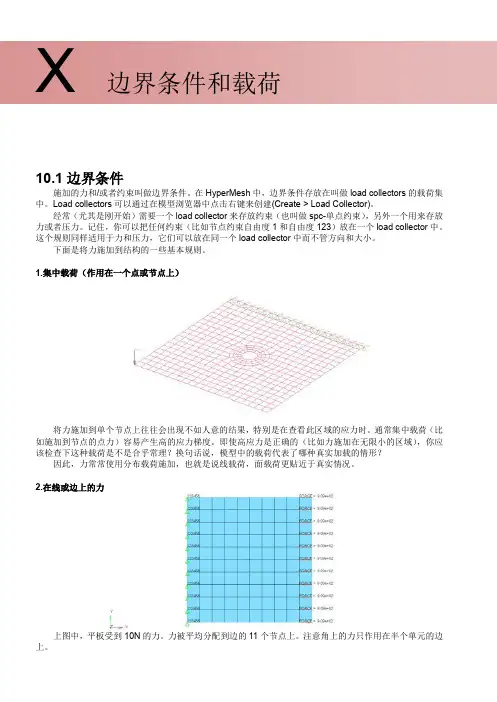

X 边界条件和载荷 10.1边界条件施加的力和 /或者约束叫做边界条件。

在 HyperMesh 中,边界条件存放在叫做load collectors的载荷集中。

Load collectors可以通过在模型浏览器中点击右键来创建 (Create > Load Collector。

经常(尤其是刚开始需要一个 load collector来存放约束(也叫做 spc-单点约束 ,另外一个用来存放力或者压力。

记住,你可以把任何约束(比如节点约束自由度 1和自由度 123放在一个 load collector中。

这个规则同样适用于力和压力,它们可以放在同一个 load collector中而不管方向和大小。

下面是将力施加到结构的一些基本规则。

1. 集中载荷(作用在一个点或节点上将力施加到单个节点上往往会出现不如人意的结果, 特别是在查看此区域的应力时。

通常集中载荷 (比如施加到节点的点力容易产生高的应力梯度。

即使高应力是正确的(比如力施加在无限小的区域 ,你应该检查下这种载荷是不是合乎常理?换句话说,模型中的载荷代表了哪种真实加载的情形?因此,力常常使用分布载荷施加,也就是说线载荷,面载荷更贴近于真实情况。

2. 在线或边上的力上图中,平板受到 10N 的力。

力被平均分配到边的 11个节点上。

注意角上的力只作用在半个单元的边上。

上图是位移的云图。

注意位于板的角上的红色“ 热点” 。

局部最大位移是由边界效应引起的(例如角上的力只作用在半个单元的边上 ,我们应该在板的边线上添加均匀载荷。

上述例子中,平板依然承受 10N 的力。

但这次角上节点的受力减少为其他节点受力的一半大小。

上图显示了由 plate_distributed.hm文件计算得到的平板位移的云图分布。

位移分布更加均匀。

3. 牵引力(或斜压力牵引力是作用在一块区域上任意方向而不仅仅是垂直于此区域的力。

垂直于此区域的力称为压力。

4. 分布载荷(由公式确定的分布力如何施加一个大小变化的力?分布载荷(大小随着节点或单元坐标变化可以由一个公式来创建。

X边界条件和载荷10.1边界条件施加的力和/或者约束叫做边界条件。

在HyperMesh中，边界条件存放在叫做load collectors的载荷集中。

Load collectors可以通过在模型浏览器中点击右键来创建(Create > Load Collector)。

经常（尤其是刚开始）需要一个load collector来存放约束（也叫做spc-单点约束），另外一个用来存放力或者压力。

记住，你可以把任何约束（比如节点约束自由度1和自由度123）放在一个load collector中。

这个规则同样适用于力和压力，它们可以放在同一个load collector中而不管方向和大小。

下面是将力施加到结构的一些基本规则。

1.集中载荷（作用在一个点或节点上）将力施加到单个节点上往往会出现不如人意的结果，特别是在查看此区域的应力时。

通常集中载荷（比如施加到节点的点力）容易产生高的应力梯度。

即使高应力是正确的（比如力施加在无限小的区域），你应该检查下这种载荷是不是合乎常理？换句话说，模型中的载荷代表了哪种真实加载的情形？因此，力常常使用分布载荷施加，也就是说线载荷，面载荷更贴近于真实情况。

2.在线或边上的力上图中，平板受到10N的力。

力被平均分配到边的11个节点上。

注意角上的力只作用在半个单元的边上。

上图是位移的云图。

注意位于板的角上的红色“热点”。

局部最大位移是由边界效应引起的（例如角上的力只作用在半个单元的边上），我们应该在板的边线上添加均匀载荷。

上述例子中，平板依然承受10N的力。

但这次角上节点的受力减少为其他节点受力的一半大小。

上图显示了由plate_distributed.hm文件计算得到的平板位移的云图分布。

位移分布更加均匀。

3.牵引力（或斜压力）牵引力是作用在一块区域上任意方向而不仅仅是垂直于此区域的力。

垂直于此区域的力称为压力。

4.分布载荷（由公式确定的分布力）如何施加一个大小变化的力？分布载荷（大小随着节点或单元坐标变化）可以由一个公式来创建。

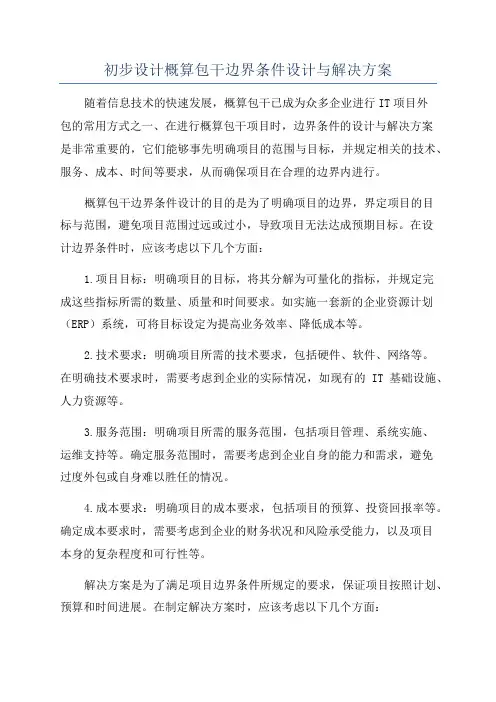

初步设计概算包干边界条件设计与解决方案随着信息技术的快速发展，概算包干已成为众多企业进行IT项目外包的常用方式之一、在进行概算包干项目时，边界条件的设计与解决方案是非常重要的，它们能够事先明确项目的范围与目标，并规定相关的技术、服务、成本、时间等要求，从而确保项目在合理的边界内进行。

概算包干边界条件设计的目的是为了明确项目的边界，界定项目的目标与范围，避免项目范围过远或过小，导致项目无法达成预期目标。

在设计边界条件时，应该考虑以下几个方面：1.项目目标：明确项目的目标，将其分解为可量化的指标，并规定完成这些指标所需的数量、质量和时间要求。

如实施一套新的企业资源计划（ERP）系统，可将目标设定为提高业务效率、降低成本等。

2.技术要求：明确项目所需的技术要求，包括硬件、软件、网络等。

在明确技术要求时，需要考虑到企业的实际情况，如现有的IT基础设施、人力资源等。

3.服务范围：明确项目所需的服务范围，包括项目管理、系统实施、运维支持等。

确定服务范围时，需要考虑到企业自身的能力和需求，避免过度外包或自身难以胜任的情况。

4.成本要求：明确项目的成本要求，包括项目的预算、投资回报率等。

确定成本要求时，需要考虑到企业的财务状况和风险承受能力，以及项目本身的复杂程度和可行性等。

解决方案是为了满足项目边界条件所规定的要求，保证项目按照计划、预算和时间进展。

在制定解决方案时，应该考虑以下几个方面：1.项目组织与管理：建立一个有效的项目组织结构，明确各个角色的职责和权限，并制定相应的项目管理流程和方法。

通过合理的项目组织与管理，可以提高项目的执行效率和质量。

2.技术选型与整合：根据项目的技术要求，选择适合的硬件、软件和网络设备，并确保它们能够良好地互相配合和整合。

在技术选型和整合时，需要考虑到企业的实际需求和可行性。

3.供应商选择与合作：根据项目的服务范围和成本要求，选择合适的供应商进行合作。

在供应商选择和合作时，需要考虑到供应商的信誉、实力和经验，以及与企业的合作默契和稳定性。

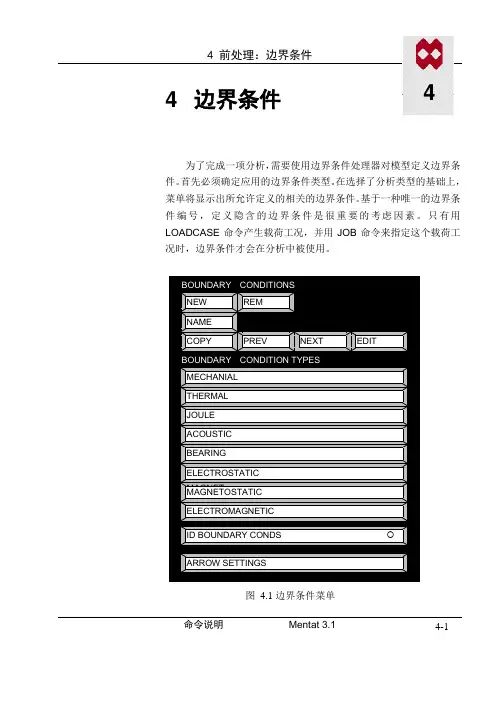

44 边界条件为了完成一项分析，需要使用边界条件处理器对模型定义边界条件。
