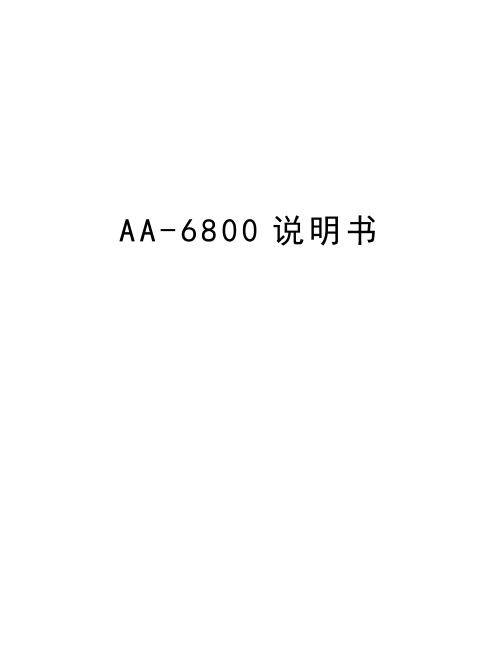

A A-6800说明书精品好文档，推荐学习交流岛津原子吸收分光光度计AA-6800/6650 系列使用说明书（中文版）岛津香港有限公司206-94425CZ岛津原子吸收分光光度计AA-6800F (P/N 206-50500-37,-92,-93)AA-6800G (P/N 206-50700-37,-92,-93)AA-6650F (P/N 206-51200-37,-92,-93)AA-6650G (P/N 206-51300-37,-92,-93)使用说明书软件版本 2.1（C）在使用本产品以前务必仔细阅读使用说明书。
请把使用说明书放在容易取到的地方，以便需要时随时参考。
岛津香港有限公司安全操作须知原子吸收分光光度计是一种定量分析用的分析仪器。
安全使用本仪器，应严格遵守下列规定。
否则可能发生危险。
1．严禁把本机用于上述用途以外的目的。
2．按照使用说明书的操作步骤进行操作。
3．遵循警告和注意事项内的要求。
4．没有岛津办事处直接授权，不要拆卸或修改仪器。
5．修理仪器内部，请立即与岛津办事处联系。
使用说明书关于安装中部分加色的描述仅供岛津授权的维修人员使用。
用户请不要自行安装部件以免不测。
在说明书中关于注意事项的信号含义如下:警告：表示具有潜在的危险，如不避免有可能造成中等程度或重伤，甚至造成死亡。
注意：表示具有潜在的危险，如不避免有可能造成轻伤或导致仪器的损坏。
注：用于提高工作效率或帮助更好的理解。
火焰原子吸收测定事先必须检查是否漏气！漏气检查中如果出现“有漏气勿点火”(如右图)的警告信号有两种可能：1.供应的燃气压力低于所要求的压力2.气体控制单元内可能有漏气现象因此，一旦漏气检查中出现上述信息，请务必不要点火，并迅速采取下列措施：1.检查燃气的供气压力是否满足要求（0.09~0.1兆帕）如果太低,请调高压力到需要的范围然后再次进行漏气检查2.如果燃气压力已经满足要求或压力调高后该警告信号仍然发生,请立即关闭主机和外围设备的电源3.关闭供气单元的主阀和次级压力阀4.尽快与就近的岛津公司代表处联系，在取得资格认证的工程师进行维修保养前请不要使用本机在使用原子吸收分光光度计时，通常要使用高压气体。

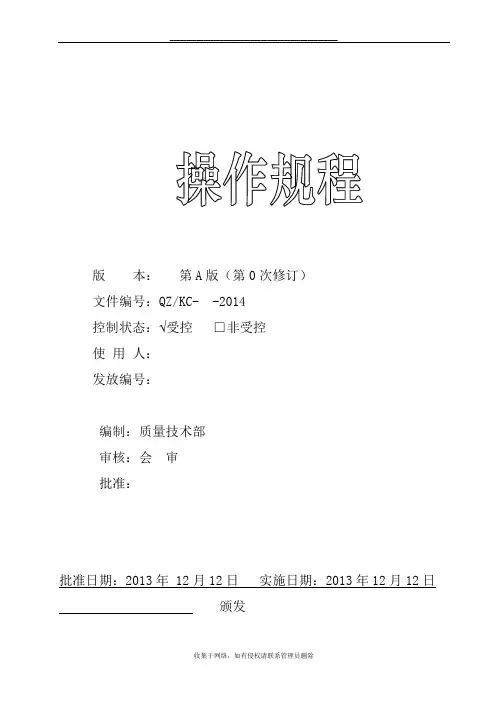

版本：第A版（第0次修订）文件编号：QZ/KC- -2014控制状态：√受控□非受控使用人：发放编号：编制：质量技术部审核：会审批准：批准日期：2013年 12月12日实施日期：2013年12月12日颁发QZ/KC-001-2013第1页共页操作规程第A版第0次修订1. 适用范围：1.1 设备名称：原子吸收仪1.2 型号规格：AA-68801.3 生产产家：岛津1.4 统一编号：KCA402. 操作规程一、火焰法1. 装上火焰燃烧头；2. 先开乙炔气，主阀一圈半，二次压力0.09Mpa，不超过0.10Mpa；3. 再开空气压缩机，输出压力0.35Mpa，不超过0.4Mpa；4. 打开主机电源和电脑；5. 电脑打开后，双击快捷方式进入软件工作界面，选择测量，输入登录ID名，系统默认（admin），根据向导提示设置好仪器参数；6. 向导过程中有安全检测部分，必须认真一一检查后再确认，主要有以下几个方面：A、乙炔主表不低于0.5Mpa；B、燃气出口压力0.09Mpa（不超过0.10Mpa），助燃0.35Mpa（不超过0.4Mpa）；C、每次开机时，检查气管、废液管是否漏气漏水；D、检查废液罐是否有水。
（必需有水）；E、检查废液管，确保废液管载水面之上；检查完毕，点“确定”；7. 连接主机和计算机，调节燃烧头高度，点灯；8. 加保护盖，点火：同时按住【PURGE】和【IGNITE】两个按钮几秒钟，直至火点着，松手放开；9. 点“空白”测空白值；10. 依次进标准样，数据稳定后，点开始（start）测量，得到标准曲线；11. 放入待测样品，数据稳定后，点开始（start）测量，得到所求值；12．存储和打印数据；13. 结束后按【EXTINGUISH】熄火。
二、石墨炉法1. 装上石墨炉；2．打开主机、石墨炉、自动进样器及循环水系统电源；3．打开氩气阀门，确认输出压力0.35MPa-0.40MPa；4．双击快捷方式进入软件工作界面，选择测量，输入登录ID名系统默认（admin），根据向导提示设置好仪器参数；5. 连接主机与计算机，进入自检；6. 点灯；7. 进行石墨炉喷嘴位置和原点位置调节；8．确认参数无误，点击【start】，开始测量；9．存储和打印数据。

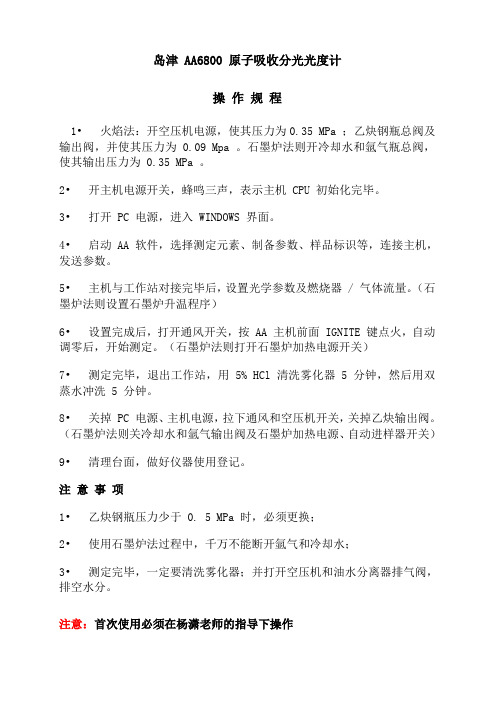

岛津 AA6800 原子吸收分光光度计
操作规程
1•火焰法：开空压机电源，使其压力为0.35 MPa ；乙炔钢瓶总阀及输出阀，并使其压力为 0.09 Mpa 。
石墨炉法则开冷却水和氩气瓶总阀，使其输出压力为 0.35 MPa 。
2•开主机电源开关，蜂鸣三声，表示主机 CPU 初始化完毕。
3•打开 PC 电源，进入 WINDOWS 界面。
4•启动 AA 软件，选择测定元素、制备参数、样品标识等，连接主机，发送参数。
5•主机与工作站对接完毕后，设置光学参数及燃烧器 / 气体流量。
（石墨炉法则设置石墨炉升温程序）
6•设置完成后，打开通风开关，按 AA 主机前面 IGNITE 键点火，自动调零后，开始测定。
（石墨炉法则打开石墨炉加热电源开关）
7•测定完毕，退出工作站，用 5% HCl 清洗雾化器 5 分钟，然后用双蒸水冲洗 5 分钟。
8•关掉 PC 电源、主机电源，拉下通风和空压机开关，关掉乙炔输出阀。
（石墨炉法则关冷却水和氩气输出阀及石墨炉加热电源、自动进样器开关）
9•清理台面，做好仪器使用登记。
注意事项
1•乙炔钢瓶压力少于 0. 5 MPa 时，必须更换；
2•使用石墨炉法过程中，千万不能断开氩气和冷却水；
3•测定完毕，一定要清洗雾化器；并打开空压机和油水分离器排气阀，排空水分。
注意：首次使用必须在杨潇老师的指导下操作。
一、概述岛津原子吸收分光光度计AA-7800是岛津公司针对原子吸收光谱分析领域研发的一款高性能、高精度的仪器。
该仪器采用先进的原子化技术和光学系统，具有快速、准确、稳定的特点，广泛应用于环境、食品、医药、地质、石油等领域的元素分析。
二、技术参数1. 波长范围：190-900nm（可选波长）2. 光谱带宽：0.2nm3. 灵敏度：优于0.005%T4. 精密度：RSD<1%（标准偏差）5. 线性范围：4个数量级6. 原子化方式：火焰原子化、石墨炉原子化（可选）7. 燃烧器：空气-乙炔燃烧器、氮气-乙炔燃烧器、氢气-乙炔燃烧器（可选）8. 热电子检测器（HED）和光电倍增管（PMT）检测器9. 数据采集和处理系统：岛津原子吸收分光光度计专用软件10. 电源：AC 220V，50Hz（可选AC 110V，60Hz）三、仪器结构1. 光学系统：包括光源、单色器、光栅、检测器等部件，负责将光源发出的光经过单色器分光，再通过光栅聚焦到样品池，最后由检测器接收信号。
2. 原子化系统：包括燃烧器、火焰、石墨炉等部件，负责将样品中的元素原子化。
3. 控制系统：包括微处理器、数据采集卡、软件等部件，负责控制仪器的各个部件，并对信号进行处理和分析。
4. 外部接口：包括USB接口、RS-232接口、以太网接口等，用于与计算机或其他设备进行数据传输。
四、操作步骤1. 打开电源，等待仪器预热至稳定状态。
2. 启动岛津原子吸收分光光度计专用软件，进行仪器自检。
3. 设置分析参数，包括波长、光谱带宽、原子化方式、燃烧器等。
4. 准备样品，将样品溶解、稀释至适当浓度。
5. 设置样品池，将样品注入池中。
6. 启动燃烧器，点燃火焰或启动石墨炉，进行原子化。
7. 收集信号，对信号进行采集和处理。
8. 根据信号强度绘制标准曲线，对样品进行定量分析。
9. 关闭燃烧器，关闭仪器。
五、注意事项1. 仪器操作人员需经过专业培训，熟悉仪器的操作方法和注意事项。

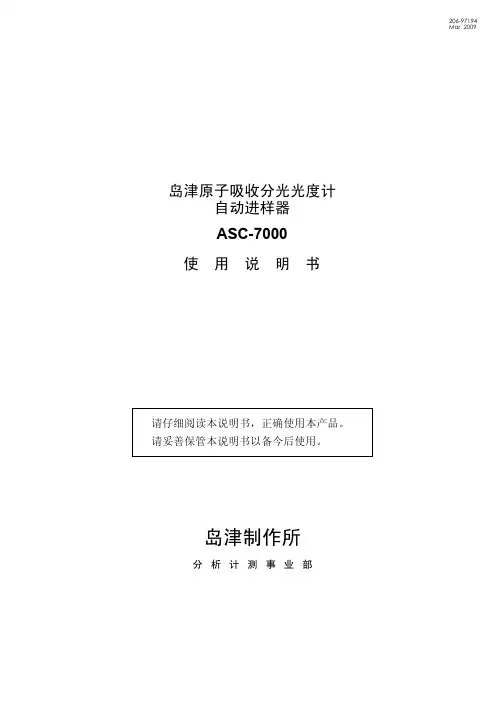

206-97194Mar. 2009请仔细阅读本说明书，正确使用本产品。
请妥善保管本说明书以备今后使用。
岛津原子吸收分光光度计自动进样器ASC-7000使 用 说 明 书空白页ASC-7000 i使用本产品前前言感谢您购买本产品。
该使用说明书记载了关于本产品的使用方法和本产品关联配件和选购件。
请仔细阅读本说明书正确使用本产品。
阅读后请妥善保管本说明书以备今后使用。
此说明书是日文版《岛津原子吸收分光光度计自动进样器ASC-7000使用说明书》(206-97192) (首版2009年2月)的译文。
重要事项•请在正确地理解本说明书后使用本产品。
•如果用户或使用场所发生改变，请将本说明书转交给后来的用户。
•如果本说明书或本产品警告标签丢失或损坏，请立即与各区域内岛津分公司联系。
•为确保安全操作，请在使用本产品前务必仔细阅读"安全说明"。
•为确保安全操作，请委托各区域内岛津分公司联系进行安装、调试或搬动仪器后的重新安装。
声明•本说明书内容如有改动恕不另行通知。
•本说明书内容力求准确，如有错误或遗漏敬请原谅。
•本说明书版权归株式会社岛津制作所所有。
未经本公司许可不得转载、复制部分或全部内容。
•Microsoft，Windows 是美国 Microsoft Corporation在美国及其他国家注册的商标。
此外，在本书刊登的公司名及产品名称是各公司的商标及注册商标。
并且，本说明书中不对TM、®标记作明确说明。
© 2009 Shimadzu Corporation. All rights reserved.ii ASC-7000在使用本产品前请仔细阅读"安全操作须知"并正确使用本产品。
此注意事项事关安全问题，请务必遵守。
本说明书将注意事项按危险及损坏程度的轻重区分为以下内容。
使用目的安装场地安全操作须知标记含义!警告指潜在的危险，执行不当可能造成死亡或重伤。

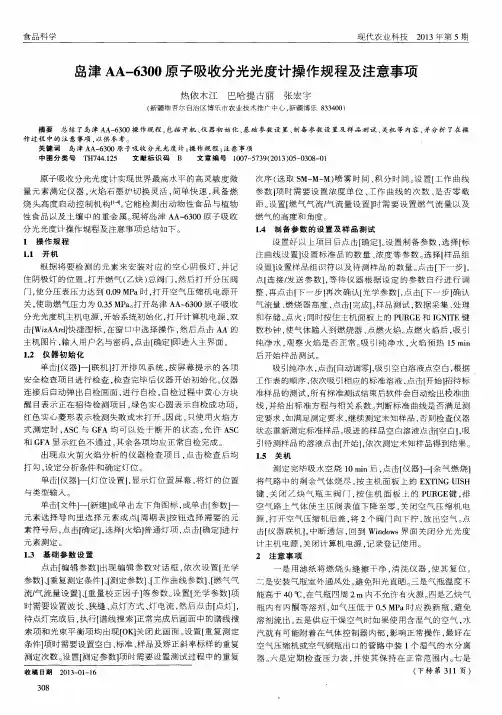

岛津AA—6300原子吸收分光光度计操作规程及注意事项摘要总结了岛津AA-6300操作规程，包括开机、仪器初始化、基础参数设置、制备参数设置及样品测试、关机等内容，并分析了在操作过程中的注意事项，以供参考。
关键词岛津AA-6300原子吸收分光光度计；操作规程；注意事项原子吸收分光光度计实现世界最高水平的高灵敏度微量元素测定仪器，火焰石墨炉切换灵活，简单快速，具备燃烧头高度自动控制机构[1-4]。
它能检测出动物性食品与植物性食品以及土壤中的重金属。
现将岛津AA-6300原子吸收分光光度计操作规程及注意事项总结如下。
1 操作规程1.1 开机根据将要检测的元素来安装对应的空心阴极灯，并记住阴极灯的位置。
打开燃气（乙炔）总阀门，然后打开分压阀门，使分压表压力达到0.09 MPa时，打开空气压缩机电源开关，使助燃气压力为0.35 MPa。
打开岛津AA-6300原子吸收分光光度机主机电源，开始系统初始化，打开计算机电源，双击[WizAArd]快捷图标，在窗口中选择操作，然后点击AA的主机图片，输入用户名与密码，点击[确定]即进入主界面。
1.2 仪器初始化单击[仪器]—[联机]打开排风系统，按屏幕提示的各项安全检查项目进行检查，检查完毕后仪器开始初始化。
仪器连接后自动弹出自检画面，进行自检，自检过程中黄心方块醒目表示正在招待检测项目，绿色实心圆表示自检成功项，红色实心菱形表示检测失败或未打开。
因此，只使用火焰方式测定时，ASC与GFA 均可以处于断开的状态，允许ASC和GFA显示红色不通过，其余各项均应正常自检完成。
出现点火前火焰分析的仪器检查项目，点击检查后均打勾，设定分析条件和确定灯位。
单击[仪器]—[灯位设置]，显示灯位置屏幕，将灯的位置与类型输入。
单击[文件]—[新建]或单击左下角图标，或单击[参数]—元素选择导向里选择元素或点[周期表]按钮选择需要的元素符号后，点击[确定]，选择[火焰]普通灯项，点击[确定]进行元素测定。
ISO9001/ISO14001/OHSAS18001质量/环境/职业健康
安全管理体系文件
岛津AA-6800原子吸收
操作规程
文件号：YSDH-TD-03-062
版次：A/0
批准：审核：编制：
年月日发布年月日实施
前言
●制定本程序的目的：使品管科化验人员正确操作岛津AA-6800原子吸收。
●本程序受控文件发放范围：书面文件经理（含）以上人员，各部门一份；电子版于局域网上公布
●本程序解释权归品管科
修改状态表：
原子吸收操作规程
火焰法
1 仪器准备
1.1 打开空气压缩机和乙炔钢瓶，调节压力分别为：0.32~0.38MPa和0.09MPa。
1.2 打开AA-6800主机电源，等待仪器自检完成。
打开通风罩，装上屏蔽罩。
1.3 检查或设定主机右侧面的表盘空气压力为0.25MPa，空气流量为8L/min；（空气压力与流量需要按Purge键才能见到），乙炔压力为0.05MPa（乙炔流量由软件控制）；检查水封液位。
1.4 打开电脑显示器、主机，双击桌面图标仪器软件图标，打开原子吸收软件。
2 分析步骤
2.1 调用方法：点击“文件\打开”，在目录“E:\方法\Flame\数据文件”下调出相应的分析方法（如Cu-Flame.aa）。
点击“仪器\连接”后仪器进行自检。
待自检完成后，点击“参数\编辑参数”，在弹出的对话框中选中“点灯”点击“谱线搜索”。
待“谱线搜索”和“光束平衡”完成后，点击“关闭”。
2.2 预热灯：点击“文件\加载”，将预分析用元素灯加载，点击“参数\编辑参数\预热灯”选择相应元素，点击“确定”。
再次点击“预热灯”，点击“应用”。
空心阴极灯需要提前预热10min.
2.3 燃烧器原点调节：点击“仪器\维护保养\燃烧器原点调节”，观察半圆的中心线与燃烧器缝口成直角，调节合适后，依次点击“记忆原点”，“关闭”。
2.4 点火：同时按压仪器上的黑、白两个钮，点火。
在仪器进行漏气检查的11min 内不得点火。
火焰点着后，让火焰稳定3~5min后分析样品。
2.5 分析标样：依滚动条停留的位置依次吸取空白，标准溶液，测定吸光度作标准曲线。
2.6 分析样品：吸取样品，测定其含量。
2.7 关灯：点击“仪器\灯状态”，选中相应的元素灯，关灯。
2.8 保存数据：点击“文件\另存为”，输入文件名（如Cu-Flame2008-08-0
3.aa）将数据保存至“E:\Flame\2008”目录下。
2.9 上传Lims：点击“文件\文件输出”，选择待输出文件（如Cu-Flame2008-08-
03.aa），点击确定E：\Lims数据采集\1.txt，弹出“是否覆盖”对话框，点击“确定”覆盖原来数据。
2.10 清洗：分析完成后，吸取空白冲洗3~5min，按仪器上“extinguish”按钮，熄灭火焰。
2.11 排气：关乙炔总阀，按仪器上“Purge”按钮排空管道内乙炔气。
2.12 关机：依次关闭软件、AA-6800主机电源、空气压缩机和排风罩。
3 注意事项
3.1 每次开乙炔时总阀只需要拧1~1.5圈即可。
当乙炔总阀压力0.5MPa时必须更换钢瓶，防止丙酮溢出污染管道。
3.2 火焰法分析样品时，一定要将聚四氟乙烯材质的白板盖盖在石墨炉上。
3.3 漏气检查时，必须先按仪器上的“extinguish”按钮，再点击“确定”。
如果“蜂鸣器”鸣响表示乙炔气总阀没开，打开乙炔气，再按一下“蜂鸣器”就不会再响。
3.4 点火前必须罩上屏蔽罩。
3.5 空压机必须每天排水、排油。
3.6 废液可能产生有害气体，需每周一倾倒。
排液管不能浸入废液的液面之下，如果排液不通畅，将会产生噪声而影响重现性。
石墨炉法
1 仪器准备
1.1 打开氩气钢瓶，调节压力为0.35MPa。
1.2 打开循环冷却水机，调节温度为20℃。
1.3 打开AA-6800主机电源，等待仪器自检完成。
打开通风罩，取下屏蔽罩。
打开石墨炉主机、加热块及ASC-6100自动进样器。
1.4 打开电脑显示器、主机，双击桌面图标，打开原子吸收软件。
2 分析步骤
2.1 调用方法：点击“文件\打开”，在目录“E:\方法\Furnace\数据文件”下调出相应的方法（如Fe-Furnace.aa）。
点击“仪器\连接”后仪器进行自检。
待自检完成后，点击“参数\编辑参数”，在弹出的对话框中选中“点灯”点击“谱线搜索”。
待“谱线搜索”和“光束平衡”完成后，点击“关闭”。
2.2 石墨炉原点调节：点击“仪器\维护保养\石墨炉原点调节”观察方光斑满意后，调节合适后，依次点击“记忆原点”，“关闭”。
2.3 进样针位置调节：点击“仪器\石墨炉管口位置”出现对话框，点击“确定”。
再次出现对话框，点击“确定”。
手动调节进样针至石墨管中心且离石墨管底部0.5～1mm，完成后点击“确定”。
2.4 取样：根据方法编辑好的位置将样品杯用预分析样品荡洗三次并取满样品。
2.5 试验测定：点击“冲洗”将进样针冲洗数遍，点击“编辑\清除全部测定结果”将上次分析的数据清除。
点击“试验测定”判断结果的准确性，确定试验是否继续。
2.6 分析：点击“开始”仪器自动完成全部样品分析。
2.7 数据保存：点击“文件\另存为”输入文件名（如Cu-Furnace2008-08-0
3.aa），将数据保存至E:\Furnace\2008。
2.8 上传Lims:点击“文件\文件输出”，选择待输出文件（如Cu-Furnace2008-08-
03.aa），点击确定E：\Lims数据采集\1.txt，弹出“是否覆盖”对话框，点击“确
定”覆盖原来数据。
2.9 关机：依次关软件、AA-6800主机电源、石墨炉主机及加热块，关ASC-6100自动进样器、关氩气、关循环冷却水机、关通风罩，盖上聚四氟乙烯材质的白板盖。
3 注意事项
3.1 氩气钢瓶总阀需要完全拧开。
3.2 自动进样器的进样针的位置必须在石墨炉的左侧用张白纸挡住，拿小镜子在石墨炉右侧，看进样针的最佳位置。
3.3 定期更换掉循环冷却水，装上自来水直至冷凝管全部被淹没为止（由于纯水纯度越高，就越容易将接触材料的成分溶解出来，致使电镀层脱落和泵发生故障）。
3.4 循环冷却水机正常工作时分别表示制冷、泵、抽吸的指示灯都显示绿色，不亮时按对应的钮。
3.5 ASC-6100自动进样器的盖子必须对准豁口，用于冲洗进样针的水桶装水一半即可。
3.6 ASC-6100的做样小杯分析结束后及时用超纯水冲洗。
