《微型计算机系统》课程设计任务书题目名称：基于单片机的跑马灯设计专业自动化班自本132 姓名刘鑫伟学号201328201 学校：青岛理工大学自动化学院指导教师：史贺男2015年11月30日青岛理工大学自动化工程学院课程设计任务书课程名称：微型计算机系统设计题目：基于单片机的跑马灯设计系统硬件要求：根据实际要求，以MCS-51单片机为核心，设计3个按键，每个按键对应一个花样，可手动显示，即按一个按键，显示一种花样，也可以再设计一个按键用于连续显示每个花样，每个花样显示的时间和花样设计者自己规定，并在论文中给定。
设计控制系统硬件电路，编写C语言或汇编语言程序，并用PROTEUS软件进行实时仿真。
要求：（1）扩展接口（8255或8155),设计至少4个按键（2）设计至少32个LED（3）LED显示至少有3种花样，可单独显示也可自动循环显示软件设计：1）主程序设计2）各功能子程序设计其他要求：1、每位同学独立完成本设计。
2、依据题目要求，提出系统设计方案。
3、设计系统电路原理图。
1、调试系统硬件电路、功能程序。
2、编制课程设计报告书并装订成册，报告书内容（按顺序）（1）报告书封面（2）课程设计任务书（3）系统设计方案的提出、分析（4）系统中典型电路的分析（5）系统软件结构框图（6）系统电路原理图（7）源程序（8）课设字数不少于3000字目录第一节AT89C51芯片分析 (I)第二节设计概述 (3)第三节算法 (5)第四节编程技巧 (7)第五节电路设计及功能说明，硬件原理框图及电路图(包括接口芯片简介).8 第六节调试过程中的主要难点(自己遇到的)及解决思路和办法； (8)课设结果及分析、收获、体会和建议； (9)参考文献 (10)附录1 (11)附录2 (12)第一节AT89C51芯片分析ATMEL的AT89S51是一种高效微控制器，将多功能8位CPU和闪烁存储器组合在单个芯片中，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
微型计算机技术课程设计指导教师：赵立辉李鹏学生班级：计科10802学生姓名：陈东学号：200803939班内序号：11目录1．……………………………………………………….课设目的2．………………………………………………………课设内容3．…………………………………………问题分析及设计思路4．…………………………………………电路设计及功能说明5．………………………………硬件原理图及接口芯片的介绍6．……………………………………程序流程图及相关源程序7. …………………………………………………实验结果及分析8．…………………………………………………………课设总结一．课设目的1．通过本设计，使学生综合运用《微型计算机技术》、《汇编语言程序设计》以及电子技术等课程的内容，为以后从事计算机检测与控制工作奠定一定的基础。
2．主要掌握接口芯片8253、8255A等可编程器件的使用,掌握译码器74LS138的使用。
3．学会用汇编语言编写一个较完整的实用程序。
4．掌握微型计算机技术应用开发的全过程：分析需求、设计原理图、选用元器件、布线、编程、调试、撰写报告等步骤。
二．课设内容1.功能要求：采用8253设计一个1s定时电路，将定时信号接到8255的PC 口的某一位，编程查询该位的状态，若为低电平，则从8255A的PA口输出不同的值使和PA口相接的发光二极管依次变化，实现走马灯的效果。
按下Esc键结束程序。
2.设计所需器材及介绍①一块实验面包板(内含时钟信号1MHz或2MHz)。
②可编程芯片8253、8255A、74LS138、74LS245各一片。
74LS06两片，发光二极管8个，排电阻一个。
③导线若干。
④示波器、万用表、常用工具等共用(从实验室现借现还)三．问题分析及设计思路1．利用74LS138设计地址译码电路，8255A端口地址：300H～303H，8253的端口地址：304H～307H。
2．74LS245用于总线和8253、8255A之间的双向传输和隔离。
学号：课程设计题目基于PROTEUS的跑马灯系统设计及仿真学院自动化学院专业自动化班级姓名指导教师2012 年 1 月12 日任务书目录引言 (1)1总体方案论证 (2)1.1功能分析 (2)1.2系统连接图设计 (2)1.2.1锁存控制电路 (5)1.2.2可编程并行通信接口芯片8255A (6)2程序流程图设计及其说明 (9)3关键程序段落说明 (11)3.1数据段定义 (11)3.2程序初始化 (11)3.3芯片初始化 (12)3.4初始LED亮灭状态 (12)3.5检测按键开关子程序 (12)3.6延时程序片段 (14)3.7灯光变换控制 (15)4程序调试说明 (16)5结果记录及分析 (17)心得体会 (19)参考文献 (20)引言微型计算机简称微机，由于具备人脑某些功能，所有又叫做微机。
是由大规模集成电路组成的、体积较小的电子计算机。
它是以微处理器为基础，配以存储器及输入输出接口电路和相应的辅助电路构成的裸机。
把微型计算机集成在一个芯片上即构成单片微型计算机。
学习微机原理与接口技术，主要容包括微型计算机体系结构、8086微处理器和指令系统、汇编语言、设计以及微型计算机各个组成部分，而其中很大一块就是汇编语言的学习。
汇编语言是面向机器的程序设计语言，也是利用计算机所有硬件特性并能直接控制硬件的语言。
用汇编语言编写的程序由于目标程序占用存少，运行速度快，它有着高级语言不可替代的用途。
因此，学习汇编语言是很必要的，通过学习汇编语言可以体会它的作用。
通过本次课程设计让我们进一步深入汇编语言的学习，掌握简单的接口设计技术，将理论知识联系实际，进一步学习微机原理与接口技术的相关知识，为以后深入学习打下良好的基础。
1总体方案论证1.1功能分析此次课程设计的要求为，设计微型计算机最小系统，实现跑马灯的模拟显示功能。
具体要求为：（1）、输入设备三个启动按钮、一个停止按钮，输出设备为八个跑马灯；（2）、三个启动按钮对应三种跑马灯显示效果，按下任意一个启动按钮，跑马灯显示对应的效果，按下停止按钮则跑马灯全部熄灭。
课程设计题目基于PROTEUS的跑马灯系统设计及仿真学院自动化学院专业自动化班级姓名指导教师2012 年 1 月12 日任务书目录引言 (1)1总体方案论证 (2)1.1功能分析 (2)1.2系统连接图设计 (2)1.2.1锁存控制电路 (5)1.2.2可编程并行通信接口芯片8255A (6)2程序流程图设计及其说明 (9)3关键程序段落说明 (11)3.1数据段定义 (11)3.2程序初始化 (11)3.3芯片初始化 (12)3.4初始LED亮灭状态 (12)3.5检测按键开关子程序 (12)3.6延时程序片段 (14)3.7灯光变换控制 (15)4程序调试说明 (16)5结果记录及分析 (17)心得体会 (19)参考文献.................................................................. 错误！未定义书签。
引言微型计算机简称微机，由于具备人脑某些功能，所有又叫做微机。
是由大规模集成电路组成的、体积较小的电子计算机。
它是以微处理器为基础，配以内存储器及输入输出接口电路和相应的辅助电路构成的裸机。
把微型计算机集成在一个芯片上即构成单片微型计算机。
学习微机原理与接口技术，主要内容包括微型计算机体系结构、8086微处理器和指令系统、汇编语言、设计以及微型计算机各个组成部分，而其中很大一块就是汇编语言的学习。
汇编语言是面向机器的程序设计语言，也是利用计算机所有硬件特性并能直接控制硬件的语言。
用汇编语言编写的程序由于目标程序占用内存少，运行速度快，它有着高级语言不可替代的用途。
因此，学习汇编语言是很必要的，通过学习汇编语言可以体会它的作用。
通过本次课程设计让我们进一步深入汇编语言的学习，掌握简单的接口设计技术，将理论知识联系实际，进一步学习微机原理与接口技术的相关知识，为以后深入学习打下良好的基础。
1总体方案论证1.1功能分析此次课程设计的要求为，设计微型计算机最小系统，实现跑马灯的模拟显示功能。
2020.13(1)上海电气技术51基于Proteus软件设计流水灯系统单片机硬件电路李航辽宁轨道交通职业学院电气工程系沈阳110023摘要：介绍了流水灯系统的控制要求•分析了所需的硬件资源。
基于Proteus软件，对时钟电路、复位电路、八位流水灯电路等流水灯系统的单片机硬件电路进行了设计。
所设计的硬件电路能够满足流水灯系统的控制要求。
关键词：流水灯；单片机；硬件电路；软件；设计中图分类号：TM762文献标志码：A文章编号：1674-540X(2020)01-051-04Abstract:The control requirements of the running water light system were introduced.and the required hardware resources were analyzed.Based on the Proteus software,the single-chip computer hardware circuit of running water light system such as clock circuit,reset circuit and eight-bit running water light circuit was designed.The designed hardware circuit can meet the control requirements of the running water light system.Key Words：Running Water Light；Single-chip Computer;Hardware Circuit；Software；Design1设计背景近些年来.作为嵌入式系统基础的单片机技术得到了飞速发展.受到人们的广泛青睐。
单片机产品在工业、军事、汽车、医疗、智能用品、家居等领域的普及程度已经远远超出人们的预期。
目录摘要 (Ⅰ)ABSTRACT ..................................................................................................... I I 课程说明 . (1)1.1 国内单片机实验室建设发展综述 (1)1.2 单片机仿真软件综述 (2)1.3 课程设计任务任务 (4)方案设计 (4)2.1 硬件配置方案 (4)2.2 软件配置方案 (5)2.3 Proteus 实验室完成实验内容 (8)基于PROTUES的的仿真实验 (10)3.1、基础性实验------跑马灯设计 (10)3.1.1跑马灯的硬件设计 (10)3.1.2跑马灯的软件设计 (14)3. 2.1万年历设计 (19)3.2.2 调试与仿真 (20)参考文摘 (22)总结 (24)附录 (25)跑马灯的程序清单 (25)万年历的程序清单 (25)摘要微机系统是大二学的课程，通过这门课学会了汇编语言。
微机系统的核心是硬件仿真，硬件方正的重点是单片机。
单片机的种类繁多，在我们学校由于实验室的限制，没有条件在包括所有种类的单片机仿真设备。
本文提出基于Proteus 软件的单片机实验室建设方案,它能很好的解决上述问题。
数字单片机实验室是采用Proteus 和Keil 仿真软件为核心来构建的。
该数字实验室能完成中断、定时、单片机扩展、串行口通信和A/D 转换等教学实验。
并给出相应的小实例说明Proteus的基本使用方法、仿真实验的一般流程，并在此基础上实现复杂的Proteus仿真实验项目，如跑马灯仿真实验和万年历仿真实验。
该方案以软件为核心，通过配置有限的硬件设备,很好地解决了传统单片机实验室资金和设备维护问题，我们通过仿真实验，可以熟悉单片机系统的开发方法，即使不真正接触单片机或者相应的芯片，也能够熟悉各种芯片，并且对进一步培养自己的综合分析能力、排除故障能力和开发、创新能力具有重要的意义。
微机原理课程设计——跑马灯专业计算机科学与技术班级学生同组指导教师目录跑马灯实验 (2)一、实验目的 (2)二、实验要求 (2)1、基本要求 (2)2、提高要求 (2)三、设计思路 (2)四、实验原理 (3)1、8254定时器 (3)（1）计数通道 (3)（3）工作方式（6种） (3)（4）内部结构 (4)（5）引脚 (4)（6）方式控制字 (4)2、并行接口电路8255 (5)（1）3个数据端口 (5)（2）工作方式 (5)（3）方式控制字 (5)（4）内部结构 (6)五、实验原理图 (6)六、实验流程图 (7)七、实验代码 (9)八、实验结果 (14)1、开关都未闭合 (14)2、开关K0闭合 (14)3、开关K1闭合 (14)4、开关K2闭合 (14)九、实验总结 (14)跑马灯实验一、实验目的（1）通过本次实验更加清楚的掌握芯片8255和8254的使用方法和工作原理；（2）编写一个简单的程序来实现最简单的跑马灯；（3）在此基础上来实现本次实验的要求和任务。
二、实验要求1、基本要求采用8254精确定时，LED的点亮规律为LED7—>LED0，每个LED的点亮时间间隔由逻辑电平开关K0、K1和K2选择。
K0的时间间隔为0.5s，K1的时间间隔为1.0s，K2的时间间隔为1.5s，当主机键盘按下任意键时停止演示。
2、提高要求LED灯的点亮规律变成LED7 —>LED0—> LED7。
三、设计思路使用8255的A端口连接开关，以此判断选择哪个定时。
用B口和LED 灯连接，来实现跑马灯开始亮。
使用C口来判断此时CLK是否为下降沿，以此判断此时是不是达到一个周期。
四、实验原理1、8254定时器8254有3个相互独立的计数器通道，计数器0、计数器1和计数器2. （1）计数通道8254每个计数器通道都有3个信号与外界接口：CLK时钟输入信号、GATE 门控输入信号和OUT计数器输出信号；（2）内部数据总线8254内部通过数据总线缓冲期引出8位数据引脚D7~D0，地址引脚A0和A1，控制引脚 RD、WR、CS；（3）工作方式（6种）●方式0：计数结束中断●方式1：可变成单稳脉冲●方式2：频率发生器●方式3：发波发生器●方式4：软件触发选通信号●方式5：硬件触发选通信号（4）内部结构（5）引脚（6）方式控制字D7 D6 D5 D4 D3 D2 D1 D02、并行接口电路8255（1）3个数据端口8255的3个数据端口分成两组进行控制：A组控制端口A和端口C的上半部；B组控制端口B和端口C的下半部。
河北北方学院虚拟仪器原理与应用课程设计课程设计名称：基于labview的计算器设计专业班级：电子信息工程技术3班学号：3学生姓名：马洪印成绩：签名：2016 年12月22日引言：随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯彩灯由于其丰富的灯光色彩, 低廉的造价以及控制简単等特点而得到了广泛的应用, 用彩灯来装饰已经成为一种时尚。
本次课程设计是基于LabVIEW 虚拟仪器系统开发与实践等原理与技术而设计的跑马灯。
虚拟仪器的起源可以追溯到20世纪70年代，“虚拟”的含义主要是强调软件在仪器中的作用，体现了虚拟仪器与主要通过硬件实现各种功能的传统仪器的不同。
由于虚拟仪器结构形式的多样性和适用领域的广泛性，目前对于虚拟仪器的概念还没有统一的定义。
美国国家仪器公司( National Instrunents Corpotion , NI)认为，虚拟仪器是由计算机硬件资源、模块化仪器硬件和用于数据分析、过程通信及图形用户界面的软件组成的测控系统，是一种计算机操纵的模块化仪器系统。
过去40年的时间里，美国国家仪器公司(NI)通过虚拟仪器技术为测试测量和自动化领域带来了一场革新：虚拟仪器技术把现成即用的商业技术与创新的软、硬件平台相集成，从而为嵌入式设计、工业控制以及测试和测量提供了一种独特的解决方案。
使用虚拟仪器技术，工程师可以利用图形化开发软件方便、高效的创建完全自定义的解决方案，以满足灵活多变的需求趋势。
本次设计的跑马灯是利用虚拟仪器技术而完成的，跑马灯是一种生活中比较常见的装饰，本文主要通过labview来设计了一个相对简单的对跑马灯的控制，实現了其有规律的亮灭, 带来一定的观赏效果。
本文主要是实现了跑马灯的单个流水闪烁、双路同步流水闪烁、四路同步流水闪烁、全体同步闪烁, 以此循环。
本程序并控制闪烁的间隔时间, 使其运行更具可观性。
二、前面板设计：前面板是LabVIEW的图形用户界面，在LabVIEW环境中可以对这些对象的外观和属性进行设计，LabVIEW提供了非常丰富的界面对象，可以方便地设计出生动、直观、操作方便的用户界面。
微型计算机技术及应用课程设计课程题目：跑马灯的设计与实现院系：专业：姓名：学号：指导老师：完成日期：跑马灯的设计与实现一实验目的1.巩固和加深课堂所学知识；熟悉各种指令的应用及条件；2.深入了解与掌握8086微处理器、8255A、74ls154 和74LS273的工作原理3.通过走马灯的设计与制作，深入了解与掌握利用可编程8255A进行开关量控制的原理与方法。
二实验要求1．产生6种彩灯（8位LED）的走马灯花样；2．键控(或拨码开关控制)发光实验。
通过按下不同的开关来控制灯的不同的走向。
三实验内容1．进行走马灯的系统电路设计，掌握基本原理；2．利用PROTEUS软件画出电路原理图；3．进行走马灯的控制程序设计（采用ASM语言）；4.将程序导入8086中进行仿真，完成4种不同的走向。
四程序流程图YN五.设计原理与硬件电路 开始 系统初始化 8255初始化 按下开关 判断1-6的哪种 方式选择发光方式 结束 熄灭LED 灯1.功能分析此次课程设计具体功能为：（1）采用不同的开关作为输入信号，8个LED灯作为输出信号。
（2）当按下不同的开关时（每次只能按下一个开关，不能同时按下多个开关）LED灯会出现不同的闪烁方式。
当开关段开始，LED灯自动熄灭。
2.实验原理（系统连接图的设计）8255A是一种通过可编程并行I/O接口芯片。
广泛用于几乎所有系列的微机系统中,8255A具有三个带锁存或缓冲的数据端口,可与外设并行进行数据交换,8255A有多种操作方式,通用性较强,可为CPU与外设之间提供输入/输出通道。
8255A和各端口内具有中断控制逻辑,在外设与CPU之间可用中断方式进行信息交换,使用条件传输方式时可用“联络”线进行控制。
在实验中,我们运用8255为CPU与外设之间提供输入输出输出通道来实现对走马灯花样变换的控制。
8086微处理器，选择最小工作模式，所有的总线控制信号均由8086产生；8086CPU的地址\数据总线AD15-AD0和地址\状态总线A16/S3-A19/S6是复用的，必须通过地址锁存器把地址总线和数据总线分离。
三、电路设计及功能说明，硬件原理框图及电路图(包括接口芯片简介)；本次设计采用AT89C52芯片驱动可编程接口芯片8255的扩展来实现LED灯的多种显示方式。
让AT89C52芯片的P0口与8255芯片的三态双向数据总线D0～D7连接，实现数据传送。
当CPU 执行输入输出指令时，通过它实现8位数据的读/写操作，控制字和状态信息也通过数据总线传送。
8255的地址选择线A1、A0分别与AT89C52的P2.7和P2.6连接，通过定义不同的地址来定义8255芯片PA口和PB口的工作方式。
读写命令线分别与单片机的读写命令线相连，片选线直接接地，复位线RESET接单片机的P2.5。
同时PA 口与8个LED灯顺序连接。
PB口与8个LED灯逆序连接，通过按键控制可以选择不同的运行模式，实现多种跑马灯的运行模式。

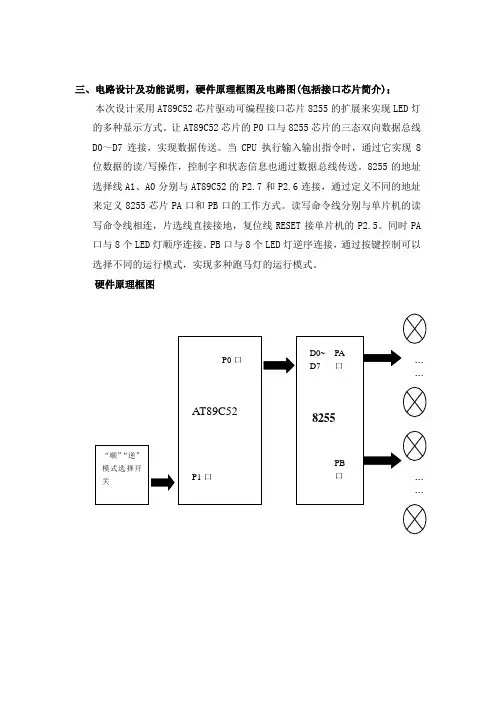

硬件原理框图电路图接口芯片简介(1)AT89C52AT89C52是51系列单片机的一个型号，它是ATMEL公司生产的。
AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，功能强大的AT89C52单片机可为您提供许多较复杂系统控制应用场合。
AT89C52有40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，3个16位可编程定时计数器,2个全双工串行通信口，2个读写口线，AT89C52可以按照常规方法进行编程,但不可以在线编程(S系列的才支持在线编程)。
其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。
AT89C52有PDIP、PQFP/TQFP及PLCC等三种封装形式，以适应不同产品的需求。
1微机原理实验篇从效率、速度、成本等不同角度考虑，芯片的物理结构虽然可以不同，但在设计芯片时，普遍遵循的原则是：使用尽可能少的门电路实现尽可能多的功能。
本章利用proteus软件提供的硬件仿真功能，通过使用简单的门电路构建复杂功能芯片的方式（不考虑芯片中晶体管等具体设计），旨在帮助学生理解芯片的物理实现方式，从而深入理解微机的工作原理。
本章各实验项目之间的依赖关系如下：1.1仿真实验软件简介本章实验采用英国Labcenter公司开发的Proteus电路分析与实物仿真及印制电路板设计软件。
该软件包括两个软件：ISIS和ARES，ISIS主要用于原理图设计及电路原理图的交互仿真，ARES主要用于印制电路板的设计，本章实验只使用Proteus软件（版本7.10）的ISIS。
ISIS提供的Proteus VSM（Virtual System Modeling）实现了混合式的SPICE电路仿真，可以将虚拟仪器、高级图表应用、CPU仿真和第三方软件开发与调试环境有机结合起来，在搭建硬件模型之前就可以在计算机上完成原理图设计、电路分析及程序代码实时仿真、测试及验证。
1.1.1仿真操作界面安装Proteus软件后，会在桌面建立两个图标，分别是ISIS和ARES。
双击桌面上的ISIS 图标或者单击“开始”→“程序”→“Proteus 7 Professional”→“ISIS 7 Professional”，都可以启动Proteus ISIS。
启动后的工作界面如图1-1所示，主要包括：菜单栏、标准工具栏、模式选择工具栏、旋转镜像工具栏、预览窗口、元器件选择按钮、元器件选择窗口、仿真控制按钮、图形编辑窗口等。
其中：●原理图编辑窗口：用于编辑电路原理图（放置元器件和进行元器件之间的连线）；●预览窗口：用于显示显示原理图缩略图或预览选中的元器件；●编辑模式工具栏：用于选择原理图编辑窗口的编辑模式；●旋转镜像工具栏：用于对原理图编辑窗口中选中的对象进行旋转和镜像等操作；●元器件选择按钮：用于在元器件库中选择所需元器件，并将选择的元器件放入元器件选择窗口中；●元器件选择窗口：用于显示并选择从元器件库中挑选出来的元器件；●仿真控制按钮：用于控制实时交互式仿真的启动、前进、暂停和停止。
实验二-基于Proteus的跑马灯电路实验二基于Proteus的跑马灯电路一、实验目的1、掌握Proteus系统的使用，能够建立、保存、打开和修改文件。
2、掌握使用各种元器件绘制电路原理图的方法，实现电路的仿真。
二、实验内容跑马灯电路，即完成P1口上的八个发光二极管循环闪亮。
三、实验步骤1、进入Keil C51软件的操作环境，编辑源程序并对源文件进行编译，在Keil中编辑汇编语言程序如下：ORG 0000H；给定起始地址为0000HAJMP MAIN ；绝对转移至MAINORG 30H ；程序源地址为30HMAIN: MOV R2,#16 ；循环次数送R2MOV A,#0FEH ；立即数0FEH送累加器LOOP: MOV P1,A ；累加器A中的值送P1口LCALL D1 ；对D1进行长调用RL A ；A的值循环左移一位DJNZ R2,LOOP ；R2-1不为零时转LOOPD1: MOV R4,#10 ；立即数10送R4D2: MOV R5,#100 ；立即数100送R5D3: MOV R6,#249 ；立即数249送R6DJNZ R6,$ ；R6-1不为零时暂停DJNZ R5,D3 ；R5-1不为零时转D3DJNZ R4,D2 ；R4-1不为零时转D2RETEND2、进入Proteus系统，画出实验电路图（1）元件拾取。
在桌面上选择【开始】→【程序】→“Proteus 7 Professional”ISIS 7 Professional的蓝色图标打开应用程序，进入编辑界面，如图2-1，鼠标左键单击界面左侧预览窗口下面的“P”按钮，弹出“元件拾取”对话框，如图2-2所示：图2-1 ISIS编辑界面图2-2元件拾取对话框在“元件拾取”对话框的Kewords处可以输入所要用到的原件英文全称或部元件名类数量3WATT10K Resistors 1At89C51 Microprocessor ICs 1BUTTON Switch&Relays 1CAP Capacitors 2CAP-ELEC Capacitors 1CRYSTAL Miscellaneous 1LED-BIBY Optoelectronics 8RESPACK-8 Resistors 1拾取元件后如图2-3所示，电源与接地器件选择左面工具条上的按钮，弹出界面，如图2-4所示：图2-3 拾取元件结果图2-4 电源、接地选择（2）、画出电路，如图2-5所示：图2-5 跑马灯电路原理图3、对Proteus 系统和Keil C51系统进行联机设置。
走马灯的设计与实现一实验目的通过走马灯的设计与制作，深入了解与掌握利用可编程8255A进行开关量控制的原理与方法。
二实验要求1．产生8种彩灯（8位LED）的走马灯花样；2．键控(或拨码开关控制)发光实验。
键控是在键盘上定义8个数字键（0～7），每按1个数字键，使LED的1位发光，按Q或q键，停止发光。
拨码开关控制,是通过改变各位开关,来进行控制, 使LED的1位发光，按Q或q键，停止发光。
三实验内容1．进行走马灯的系统电路硬件设计，画出电路原理图；2．安装或焊接元器件；3．进行走马灯的控制程序设计（采用ASM语言）；4．系统联调，提交一个符合上述3种要求的走马灯的作品。
四实验原理8255A是一种通过可编程并行I/O接口芯片。
广泛用于几乎所有系列的微机系统中,8255A具有三个带锁存或缓冲的数据端口,可与外设并行进行数据交换,8255A有多种操作方式,通用性较强,可为CPU与外设之间提供输入/输出通道。
8255A和各端口内具有中断控制逻辑,在外设与CPU之间可用中断方式进行信息交换,使用条件传输方式时可用“联络”线进行控制。
在实验中,我们运用8255为CPU与外设之间提供输入输出输出通道来实现对走马灯花样变换的控制。
走马灯驱动模块电路原理如图1所示。
模块包括8个LED彩灯、两个74LS04、和两个个排阻。
用LED可以观测在不同按键输入下，走马灯花样的变化效果。
如图1所示我们利用软件输入信号，通过8255端口扩展芯片和74LS04芯片，调节输出端口的电平变化，来控制共阳极的LED灯的亮与灭，实现走马灯花样变化。
图1 走马灯驱动模块电路原理图五试验设备1．PC兼容机2．Windows 98以上3．MFID多功能微机实验平台（含PCI总线驱动板）4．MFPCI98集成开发环境5．面包板或外设功能模块板6．安装或焊接工具六元器件清单元器件清单如表1所示。
序号名称数量1 74LS04 2片2 RESPACK3排阻 8×150Ω2只3 LED 8只4 拨码开关1只5 面包板1个6 T型转接板1个7 导线若干表1 实验元器件清单七实验步骤7.1硬件连线根据图1的实验原电路图，走马灯电路结构电路接线如图2所示。
微型计算机技术课程设计报告专业：通信工程班级：xxxxxxxxx姓名：XXX学号：xxxxxxx指导教师：XX时间：xxx通信与电子信息工程学院8255扩展一、课设目的、内容；1.目的：为了进一步巩固学习的理论知识，增强学生对所学知识的实际应用能力和运用所学的知识解决实际问题的能力，开始为期两周的课程设计。
通过设计使学生在巩固所学知识的基础之上具有初步的单片机系统设计与应用能力。
(1).通过本设计，使学生综合运用《微型计算机技术》、《C语言程序设计》以及《数字电路》、《模拟电路》等课程的内容，为以后从事电子产品设计、软件编程、系统控制等工作奠定一定的基础。
(2).学会使用KEIL C和PROTEUS等软件，用C语言或汇编语言编写一个较完整的实用程序，并仿真运行，保证设计的正确性。
(3).了解单片机接口应用开发的全过程：分析需求、设计原理图、选用元器件、布线、编程、调试、撰写报告等。
2.内容：8155或8255扩展用8155或8255扩展IO实现16个LED的跑马灯，提供多种跑马灯运行模式二、问题分析、方案的提出、设计思路及原因；本次课程设计的题目是8255的扩展，利用AT89C52驱动扩展8255数据输出口来实现16个LED跑马灯的显示。
但是在80C52系列单片机中，有四个8位I/O 端口，但真正能够提供给用户使用的只有P1口，因为P0口和P2口通常需要用来传送外部存储器的地址和数据，P3口也需要使用它的第二功能。
因此，单片机提供给用户的I/O接口线并不多，对于复杂的一些的应用系统都应该进行I/O 口的扩展。
8255具有24个可编程设置的I/O口,即使3组8位的I/O口为PA口,PB 口和PC口.而8255又有多种运行模式,而这些操作模式完全由控制寄存器的控制字决定。
利用8255的控制字模式来定义8255输出口的个数，驱动所需的LED 灯的个数，实现课题目的。
在仿真实验中，两个按键分别控制跑马灯的顺序显示、跳跃显示两种运行方式，顺序显示分别是一个、两个、四个、八个LED灯依次亮。
