联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类.刚性联轴器（无补偿能力）-挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种:这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔（对应铰制孔螺栓）螺拴来对中，依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器⑴这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器⑵这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边，这种结构主要保证联轴器运行时的安全性。
凸缘联轴器⑶十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
十字滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
滑块联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角a可达35° -45° ）。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
万向联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
万向联轴器的选择和校核6.2.1选择万向联轴器万向联轴器可以用于传递两轴不在同一轴线上、两轴线存在较大夹角的情况。
它能实现两轴连续回转，可靠的传递转矩，结构较紧凑，传动效率很高。
为保证传动精度及可靠性，减速器和轧辊之间用万向联轴器连接。
十字轴式万向联轴器、滑块式万向联轴器为两种常用的万向联轴器。
1、十字轴式万向联轴器的优点：（1）联轴器用滚针轴承，传动效率较高，传动效率可达98.7％~99％，摩擦系数小，。
（2）由于滚动轴承的间隙较小，传动平稳，冲击和振动减小。
（3）在回转半径相同时，可传动大扭矩。
（4）耗油量少，可改善生产环境，维修保养费用减少。
(5)在空行程时，十字轴万向联轴器可减低到30~40dB ，比滑块万向联轴器低很多，满足低噪声要求。
(6)联轴器寿命为2年左右，减少了更换设备的费用。
2、计算转矩：十字轴万向联轴器应满足强度条件如下；na h n c T K K K TK T ≤=α（6.5）式中T —— 联轴器的理论转矩h K —— 轴承寿命系数，由[10]表41.4-25， h K =1.2 αK —— 联轴器轴间角系数，由[10]表41.4-26；αK =1.4n K —— 联轴器转速系数，由[10]表41.4-24； n K =1.1 aK —— 载荷性质系数，由[10]表41.4-9；aK =1c T —— 联轴器的计算转矩n T —— 联轴器的许用转矩n P 9550T η= (6.6)P —— 电机的额定功率，η —— 电机到减速器的输出轴的效率，η=0.850n —— 减速器输出轴的转速，6.1950980n ==由式（6.6得：错误!未找到引用源。
由文献[10]表41.4-10选择十字轴万向联轴器型号为SWP250D 型，其主要参数 如下表，表6.2 万向联轴器的参数考虑到联轴器中轴承易损，所以选择十字轴的轴承为剖分式，为方便更改轴承，将轴承压盖进行剖分，。
要用高强度的螺栓（力学性能能按GB3098.1中规定的10、9级）还有螺母（力学性能能按GB3098.2中规定的10级），用于联轴器各配件的连接）；用预紧螺栓将两端法兰联接配件上，依靠法兰端面键来传递转矩。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种:凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接 ,并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
1 / 27凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器,依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器,但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
2 / 27十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动,可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于25０r／min,轴的刚度较大,无剧烈冲击处。
ﻫ滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小,具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
ﻫ万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接,且允许两轴间有较大的夹角(夹角α可达３５°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
3 / 27ﻫ齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。

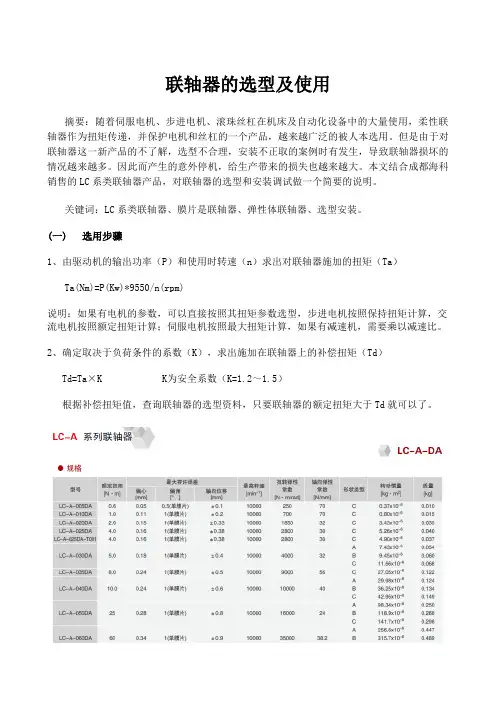

联轴器的选型及使用摘要：随着伺服电机、步进电机、滚珠丝杠在机床及自动化设备中的大量使用，柔性联轴器作为扭矩传递，并保护电机和丝杠的一个产品，越来越广泛的被人本选用。
但是由于对联轴器这一新产品的不了解，选型不合理，安装不正取的案例时有发生，导致联轴器损坏的情况越来越多。
因此而产生的意外停机，给生产带来的损失也越来越大。
本文结合成都海科销售的LC系类联轴器产品，对联轴器的选型和安装调试做一个简要的说明。
关键词：LC系类联轴器、膜片是联轴器、弹性体联轴器、选型安装。
(一)选用步骤1、由驱动机的输出功率（P）和使用时转速（n）求出对联轴器施加的扭矩（Ta）Ta(Nm)=P(Kw)*9550/n(rpm)说明：如果有电机的参数，可以直接按照其扭矩参数选型，步进电机按照保持扭矩计算，交流电机按照额定扭矩计算；伺服电机按照最大扭矩计算，如果有减速机，需要乘以减速比。
2、确定取决于负荷条件的系数（K），求出施加在联轴器上的补偿扭矩（Td）Td=Ta×K K为安全系数（K=1.2～1.5）根据补偿扭矩值，查询联轴器的选型资料，只要联轴器的额定扭矩大于Td就可以了。
3、确定联轴器的开孔尺寸，每一款联轴器都有最大的开孔尺寸，被连接的驱动轴和从动轴直径，不能大于改联轴器的最大开孔尺寸值。
(二)联轴器的安装运输产品左右内径的同心度通过使用专用治具可进行高精度的组装。
产品受到强烈冲击时，将对组装精度造成影响，在使用过程中会出现破损的可能。
请在搬运产品时要十分小心。
联轴器具体安装步骤如下：A.确认夹紧螺栓已经松动后，请清除轴以及联轴器内径面上的灰尘、垃圾和污油等。
（污油可用棉布等擦拭掉，有必要的话可进行除脂作业。
）B.将联轴器插到轴内时，请不要对板簧组部份进行压缩和牵拉等过度施加外力插入，特别是当联轴器安装到电机上后将联轴器插到对方轴上时，有时会误操作对联轴器施加过大的压缩力，请加以注意。
C.在两个夹紧螺栓处于松动状态下，请确认联轴器是否能够沿轴向、旋转方向轻松移动。
联轴器令狐采学用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器令狐采学创作这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
令狐采学创作凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
令狐采学创作万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类•刚性联轴器(无补偿能力)•挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。
联轴器由两半部分组成，分别与主动轴和从动轴联接。
一般动力机大都借助于联轴器与工作机相联接。
一、联轴器的分类∙刚性联轴器(无补偿能力)∙挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。
但因无弹性元件，故不能缓冲减振。
常用的有以下几种：凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。
凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。
凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。
十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。
凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。
一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。
滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。
由于中间滑块的质量较小，具有弹性，可应用于较高的转速。
结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。
万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。
属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。
结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。
齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。
依靠内外齿相啮合传递扭矩。
齿轮的齿廓曲线为渐开线，啮合角为20°。
这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。
