【例题3-1】某承重砖墙混凝土基础的埋深为 1.5m ，上部结构传来的轴向压力F k ＝200kN/m 。
持力层为粉质粘土，其天然重度γ =17.5kN/m 3，孔隙比e =0.843，液性指数I L =0.76，地基承载力特征值f ak ＝150 kPa ，地下水位在基础底面以下。
试设计此基础。
【解】(1) 地基承载力特征值的深宽修正先按基础宽度b 小于3m 考虑，不作宽度修正。
由于持力层土的孔隙比及液性指数均小于0.85，查表2-7，得ηd =1.6。
kPa178.0= )5.05.1(5.176.1150= )5.0(0d ak a -⨯⨯+-+=d f f γη (2) 按承载力要求初步确定基础宽度m 35.1= )5.120178(200= a min ⨯--=d f F b G k γ初步选定基础宽度为1.40 m 。
(3) 基础剖面布置初步选定基础高度H =0.3m 。
大放脚采用标准砖砌筑，每皮宽度b 1 = 60 mm, h 1 = 120mm ，共砌5皮，大放脚的底面宽度b 0 = 240+2×5×60 = 840 mm ，如图3-2所示。
(4) 按台阶的宽高比要求验算基础的宽度基础采用C15素混凝土砌筑，而基底的平均压力为【例题3-2】某厂房采用钢筋混凝土条形基础，墙厚240mm ，上部结构传至基础顶部的轴心荷载N =350kN /m ，弯矩M =28.0m/m kN ⋅，如图3-5所示。
条形基础底面宽度b 已由地基承载力条件确定为2.0m ，试设计此基础的高度并进行底板配筋。
【解】(1) 选用混凝土的强度等级为C20，查《混凝土结构设计规范》(GB50010-2002)得f t ＝1.1Mpa ；底板受力钢筋采用HRB335级钢筋，查得y f ＝300MPa ；纵向分布钢筋采用HPB235级钢筋。
(2) 基础边缘处的最大和最小地基净反力：kPa133.0217.0= 0.20.2860.2350622min max j ⨯±=±=b M b N p(3) 验算截面I 距基础边缘的距离： ()m 88.024.00.221I =-⨯=b (4) 验算截面的剪力设计值：()[]()[]kN/m174.7= 0.13388.00.21788.00.220.2288.0 22min j I max j I II ⨯+⨯-⨯⨯=+-=p b p b b b b V (5) 基础的计算有效高度：mm 9.2261.17.07.1747.0t I 0=⨯=≥f V h 基础边缘高度取200mm ，基础高度h 取300mm ，有效高度h 0=300－40=260mm >226.9mm ，合适。
例1：某柱下独立基础，基础底面尺寸3.0m ×2.5m ，上部结构传至基础的荷载效应：轴向荷载KN F k 1650=，基础埋深1.5m （不考虑相邻基础荷载的影响）。
解：基底压力计算：KPa A G F p k k k 2505.20.35.15.20.3201650=⨯⨯⨯⨯+=+= 基底附加应力：KPa p p c k 222195.12500=⨯-=-=σ按《建筑地基基础设计规范》，无相邻荷载影响，基础宽度1～30m 范围内，有地基变形沉降计算深度：m b b z n 33.5)5.2ln 4.05.2(5.2)ln 4.05.2(=-⨯=-=计算地基最终变形量的沉降经验系数由计算深度范围内土层压缩模量的当量值确定。
其压缩模量的当量值：∑∑=-siii s E A A E i A 为附加应力图形面积011)(p z z A i i i i i ••-•=----αα 基底下6m 深度内主压缩层有两层土：基础按矩形基础，2.15.2/0.3/==b l ，查表基础底面处：00=z ；查均布矩形基础角点下的平均附加应力系数表，得到： 25.00=-α粘土层底面： 15.2/5.2/,5.21===b z z ，查表1822.02=-α基础底面下6m 处：4.25.2/6/,61===b z z ，查表1036.03=-α 00000111822.1)01822.045.2()(p p p z z A =•-⨯⨯=••-•=--αα000112226644.0)1822.045.21036.046()(p p p z z A =•⨯⨯-⨯⨯=••-•=--ααMPa E A A E si ii s 0.52.76644.05.4822.16644.0822.1=++==∑∑- 地基沉降经验系数：2.1)45(470.13.13.1=-⨯---=s ψ例2：某建筑场地，地质资料如下：地表下第一层土为杂填土，厚2m ，重度16KN/m 3；第二层土，粉土厚4.5m ，粘粒含量%14=c ρ，饱和重度19.6KN/m 3，E s =7.2MPa ，试验测得地基承载力特征值KPa f ak 165=；其下为较厚的淤泥质粘土：重度19KN/m 3，E s =2.4MPa ，地基承载力特征值KPa f ak 85=。

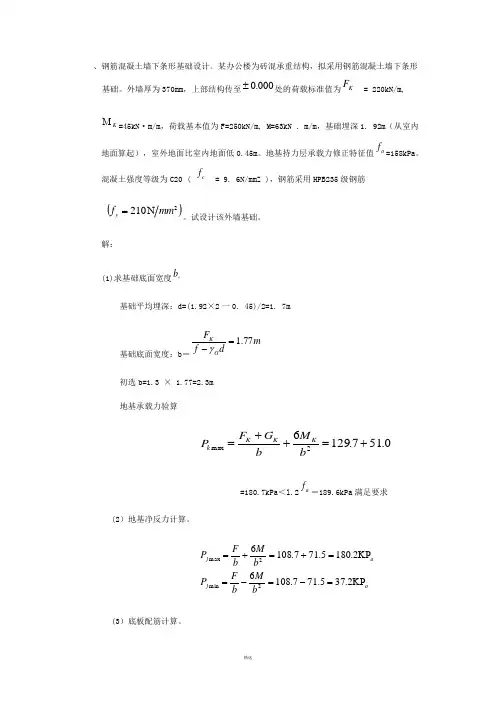

、钢筋混凝土墙下条形基础设计。
某办公楼为砖混承重结构，拟采用钢筋混凝土墙下条形基础。
外墙厚为370mm ，上部结构传至000.0±处的荷载标准值为K F = 220kN/m,K M =45kN ·m/m ，荷载基本值为F=250kN/m, M=63kN ．m/m ，基础埋深1. 92m （从室内地面算起），室外地面比室内地面低0.45m 。
地基持力层承载力修正特征值af =158kPa 。
混凝土强度等级为C20 (cf = 9. 6N/mmZ )，钢筋采用HPB235级钢筋()2210mm fyN =。
试设计该外墙基础。
解：(1)求基础底面宽度b基础平均埋深：d=(1.92×2一0. 45)/2=1. 7m基础底面宽度：b ＝md f F G K77.1=-γ初选b=1.3 × 1.77=2.3m 地基承载力验算.517.12962max+=++=b M b G F P KK K k=180.7kPa ＜l.2af ＝189.6kPa 满足要求(2）地基净反力计算。
aj a j b Mb F P b Mb F P KP =-=-=KP =+=+=2.375.717.10862.1805.717.10862min2max(3）底板配筋计算。
初选基础高度h=350mm ，边缘厚取200mm 。
采用100mmC10的混凝土垫层，基 础保护层厚度取40mm ，则基础有效高度ho =310mm.计算截面选在墙边缘，则1a ＝(2.3-0.37)/2=0.97m该截面处的地基净反力Ij p =180.2-（180.2-37.2)×0.97/2.3=119.9kPa计算底板最大弯距()()221max max 97.09.1192.180261261⨯+⨯⨯=+=I a p P M j j=m m ⋅KN 3.75计算底板配筋mmf h M y 12852103109.0103.759.06max ⨯⨯⨯=选用14φ＠110㎜()21399mm A s =，根据构造要求纵向钢筋选取8φ＠250()20.201mm As=。
