VEB系列双偏心蝶阀

双偏心蝶阀安装使用说明简介双偏心蝶阀是一种常用的阀门，常见于化工、石油、制药、食品等行业的液、气、粉等介质的调节和截断。

其特点在于由两个偏心构件构成旋转将阀板推离封面、以摆脱附着在阀板上的固体物质。

在阀体内，阀座和阀板有接触，这种结构决定了双偏心蝶阀的使用范围。

安装1. 检查产品在安装双偏心蝶阀之前，需要先检查产品的包装是否完好，确认是否有损坏或缺陷。

另外，还需要检查产品规格和材质是否符合需要。

2. 确定安装位置确定双偏心蝶阀的安装位置，需要根据使用要求和工艺特点进行考虑。

一般来说，双偏心蝶阀需要安装在介质流动顺畅、操作方便的地方，并且要避免与其他管道、设备的干扰和冲突。

3. 安装阀体首先，在阀体上涂抹适量的密封胶，并用螺栓将阀体和管道连接起来。

在紧固过程中，需要注意螺栓的紧固力度和均匀性，以免出现泄漏等问题。

4. 安装阀板将阀板按照要求放置在阀体内，然后用螺栓将阀板和阀杆连接起来。

在紧固过程中，需要注意阀板和阀座的接触情况，并且要确保阀杆的位置正确。

5. 安装阀杆将阀杆装配到阀体上，并且将波纹管连接到阀杆上。

在紧固过程中，需要注意阀杆和波纹管的连接情况，并且要适当涂抹润滑油，以保证阀杆的灵活运动。

6. 安装手动装置手动装置是双偏心蝶阀的重要组成部分，它可以手动开启和关闭阀门。

将手动装置装配到阀杆上，并根据需要进行调整和固定。

7. 安装执行器执行器是双偏心蝶阀的核心部分，它可以根据控制信号控制阀门的开启和关闭。

将执行器安装到阀杆上，并根据需要进行调整和固定。

在安装完成后，还需要进行调试和检测，确保执行器的正常工作。

使用1. 操作方法双偏心蝶阀的操作方法一般分为手动操作和自动操作两种。

手动操作需要通过手动装置进行操控，自动操作则需要通过执行器进行控制。

2. 维护保养双偏心蝶阀在使用过程中，需要定期进行维护保养，以确保其正常运行。

维护保养包括清洗阀门、更换密封圈、润滑阀杆、检查执行器等。

3. 注意事项在使用双偏心蝶阀的过程中，需要注意以下事项：1.阀门使用前，需要先进行确认和检查，确保其在正常工作状态下。

双偏心蝶阀的结构特征与密封原理1.结构特征：(1)阀体：阀体是蝶阀的主体部分，通常由铸铁、球墨铸铁、碳钢等材料制成。

阀体上有进口和出口管道接口，用于控制流体的进出。

(2)阀盘：阀盘是蝶阀的关键部分，负责打开和关闭流体的通道。

它通常由镍铝青铜、不锈钢等耐腐蚀材料制成。

阀盘的形状呈凸面形，可以嵌入阀座，与之形成密封。

(3)阀杆：阀杆是与阀盘连接的部件，可以传递操作力到阀盘上，控制阀门的开启和关闭。

通常由碳钢等材料制成。

(4)阀座：阀座是与阀盘接触的部分，由耐磨、耐腐蚀材料制成，如聚四氟乙烯、聚苯乙烯等。

它具有一个或多个密封面，可以与阀盘形成密封。

(5)操作装置：操作装置用于控制阀门的开启和关闭。

常见的操作装置包括手动手轮、电动执行器和气动执行器。

2.密封原理：(1)双偏心接触：双偏心蝶阀的阀盘具有两个偏心位置，确保其在关闭状态下与阀座的密封面产生接触。

这种双偏心接触设计可以减少密封面的磨损，并且能够承受较高的工作压力。

(2)紧密接触：阀盘与阀座之间形成紧密的接触，以防止流体的泄漏。

阀座一般使用耐磨、耐腐蚀的材料制成，以保证其刚性和密封性能。

(3)多层密封：双偏心蝶阀通常采用多层密封设计，即在阀盘及阀座之间设置多个密封环。

这种设计可以增加密封性能，确保流体的零泄漏。

(4)适用于高温高压：双偏心蝶阀适用于高温高压环境下的密封，具有耐磨、耐腐蚀和耐高温的特点。

它可以保证流体在高温高压下的正常运行，并且能够提供可靠的密封性能。

总之，双偏心蝶阀具有特殊的结构和密封原理，具有较高的密封性能和抗压能力。

它被广泛应用于各种工业领域的管道系统中，如化工、石油、制药、电力等。

双偏心软密封法兰蝶阀技术说明一、产品概述本阀是双偏心软密封结构双向密封蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。

本产品主要适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给排水用。

以其良好的使用性能而深受用户的信赖。

二、基本性能参数（1）双偏心、橡胶软密封、手电两用蝶阀。

（2）阀门公称压力：1.0/1.6MPa；阀门承压能力：1.5倍以上的公称压力，无结构性损伤，无可见渗漏。

密封试验压力：1.1倍公称压力，无可见渗漏。

阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水。

（3）适用介质：污水、清水、自来水、空气等；适用温度：-20℃～80℃。

（4）连接方式：双法兰连接；安装方式：推荐立式安装（如需卧式安装请注明）。

（6）蝶阀全开时的流阻系数≤0.3。

（7）阀门双向承压，保证两侧均能承受1.5倍以上的公称压力，密封试验压力1.1倍公压。

阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水，不漏水，不产生有害变形，不影响正常使用。

阀门处于正常运行状态时，阀门能可靠的处于全开状态，无汽蚀损害，且不发生蝶板抖动现象。

（8）手动蝶阀执行机构采用防水性能良好的蜗轮蜗杆式传动装置，有较高的减速比，阀门初始开和终点关瞬时启闭力不超过250N.m，便于人工操作。

电动蝶阀执行机构可根据客户需求选配。

当遇到断电时，操作人员可通过电动执行机构上的手轮对阀门进行单人手动操作，并在合理的时间内实现阀门的全开或全关。

三、设计制造标准CJ/T 261-2007 给水排水用蝶阀GB/T12238-2008 法兰和对夹连接弹性密封蝶阀GB/T12221-2005 通用阀门法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁管法兰JB/T5300-2008 工业阀门材料选用导则GB/T1220-2016 不锈钢棒GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12220-2015 工业阀门标志JB/T106-2004 阀门的标志和涂漆GB/T13927-2008 工业阀门压力试验GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T12222/12223-2005 多（部分）回转阀门驱动装置的连接JB/T8219-2016 工业过程控制系统用普通型及智能型电动执行机构GB4208-2008 外壳防护等级四、结构设计与特点（1）阀门结构通过探伤零损伤检测。

双偏心软密封蝶阀使用说明书浙江欧尼特阀门有限公司产品概述电动软密封蝶阀的主要优点：结构简单，体积小重量轻，造价低，安装在高空暗道，也可调节流量介质。

流体阻力较小，中大口径的电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，无论在任何情况下均具有优良的密封性能(最高可达零泄露)。

电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

主要特点1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

主要技术参数阀体阀内件执行机构主要零件材料主要性能参数执行标准1.设计、制造按GB12238-2008的规定2.法兰按GB/T9112-9124-2000（钢制法兰）、GB 17241 (铸铁法兰)等标准的规定；3.结构长度按GB12221-2005的规定；4.产品的出厂检验及试验按GB/T13927-2008的规定。

密封原理双偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X，其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心（即径向偏心σ），双偏心的作用是为了蝶板密封面在启闭时能迅速与阀座锥面分离，减轻蝶板密封面与阀座密封面的摩擦扭矩力；当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态；正向压力利用双偏心的作用原理此时蝶板在介质压力的作用下会越关越紧，反向压力利用橡胶密封圈的自密封原理，从而达到良好的密封性能。

主要外形及连接尺寸安装、使用与保养注意事项1、产品在出厂前按标准（GB/T13927-92、JB/T9092-1999）的规定检验合格，执行装置调试完毕。

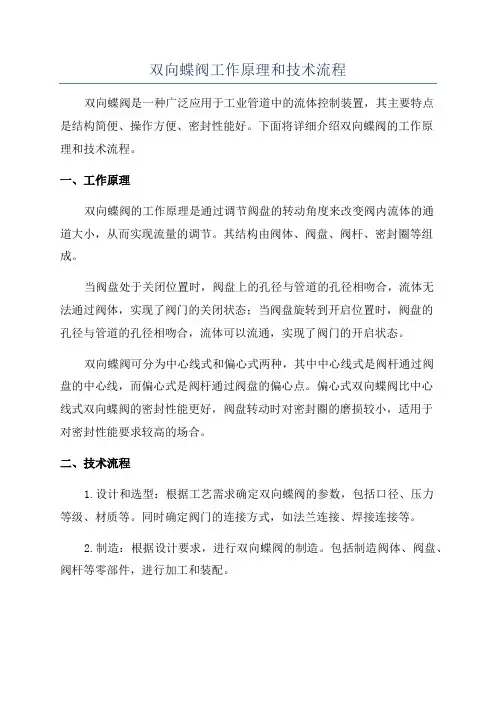

双向蝶阀工作原理和技术流程双向蝶阀是一种广泛应用于工业管道中的流体控制装置，其主要特点是结构简便、操作方便、密封性能好。

下面将详细介绍双向蝶阀的工作原理和技术流程。

一、工作原理双向蝶阀的工作原理是通过调节阀盘的转动角度来改变阀内流体的通道大小，从而实现流量的调节。

其结构由阀体、阀盘、阀杆、密封圈等组成。

当阀盘处于关闭位置时，阀盘上的孔径与管道的孔径相吻合，流体无法通过阀体，实现了阀门的关闭状态；当阀盘旋转到开启位置时，阀盘的孔径与管道的孔径相吻合，流体可以流通，实现了阀门的开启状态。

双向蝶阀可分为中心线式和偏心式两种，其中中心线式是阀杆通过阀盘的中心线，而偏心式是阀杆通过阀盘的偏心点。

偏心式双向蝶阀比中心线式双向蝶阀的密封性能更好，阀盘转动时对密封圈的磨损较小，适用于对密封性能要求较高的场合。

二、技术流程1.设计和选型：根据工艺需求确定双向蝶阀的参数，包括口径、压力等级、材质等。

同时确定阀门的连接方式，如法兰连接、焊接连接等。

2.制造：根据设计要求，进行双向蝶阀的制造。

包括制造阀体、阀盘、阀杆等零部件，进行加工和装配。

3.安装：将制造好的双向蝶阀安装到管道系统中，根据需要进行法兰的连接、焊接等。

注意安装时需保证阀门的正确方向，以免阀门的开启方向与管道流动方向相反。

4.调试：安装完成后，对双向蝶阀进行调试，主要包括开启和关闭阀门，检查密封性能和运动是否正常。

如发现异常情况，需及时调整或更换零件。

5.运行和维护：正常调试后，双向蝶阀开始正常运行。

在使用过程中，需定期对阀门进行维护和保养，如清洗阀体内部、检查和更换密封圈等。

在对双向蝶阀进行保养时，需注意遵守相关操作规程，以确保阀门的正常运行。

通过以上的工作原理和技术流程，双向蝶阀能够实现对管道流体的控制和调节，广泛应用于石油、化工、水处理、食品等各个工业领域。

同时，双向蝶阀具有结构简单、操作方便和密封性能好的特点，使其成为一种理想的流体控制装置。

双偏心软密封蝶阀结构及原理一，双偏心软密封蝶阀概述软密封蝶阀通常也是中线蝶阀，它的驱动方式常见的有手柄、涡轮、气动、电动这四种。

连接形式有对夹式和法兰式两种常见的。

软密封蝶阀的命名是因为其密封面材质。

“软密封蝶阀在哪些场合使用”这个问题，影响因素就是软密封蝶阀的密封面材质。

双偏心软密封蝶阀的密封面材质常见的有EPDM三元乙丙橡胶、NBR丁腈橡胶、PTFE聚四氟乙烯三种，这三种密封材质适应介质是不一样的，对应的蝶阀使用场合就不相同，EPDM三元乙丙橡胶，适用温度-40~120℃，适用介质包括水、蒸汽等弱酸碱性介质，其优点是耐臭氧、耐热、耐老化，以三元乙丙橡胶为密封面的软密封蝶阀目前被广泛用于建筑、发电、水利等领域。

NBR丁腈橡胶，适用温度-30~90℃，适用介质有水、油品、废液等。

其优点是耐油性好，耐磨耐热，粘接力强；缺点是不耐低温、耐臭氧性差，绝缘性能低劣，弹性稍低。

以丁腈橡胶为密封面的软密封蝶阀被用于过润滑油、机油类，航空、汽车、印刷、纺织和机械制造业等领域。

PTFE聚四氟乙烯，适用温度-196~200℃，适用介质是一些腐蚀性液体，其优点是耐热、耐寒性优，耐一般化学药品溶剂和几乎所有液体。

以聚四氟乙烯为密封面的软密封蝶阀目前被广泛应用于化工、石化、炼油、化纤、有色冶炼等领域。

二，双偏心软密封蝶阀结构原理双偏心结构是在设计过程中，圆盘偏离密封中心线表面形成第一个偏心;阀杆偏离管道中心线，形成第二偏心距;两个偏心结构使阀门密封对打开和关闭。

圆盘在工艺过程中旋转的角度越小，便于座椅的拆卸，减少摩擦，从而延长阀门的使用寿命。

三，双偏心软密封蝶阀产品特点软密封蝶阀通常特点有体积小、重量轻、密封性能优良，可以做的零泄漏。

软密封蝶阀可以在不同的场合使用，需要我们根据自己的工况来选择使用哪一种密封材质的软密封蝶阀。

1。

蝶板采用流线型设计，阀门阻力小，压力损失小。

行业人士都知道，双偏心金属密封阀可以取得很好的节能效果，尤其是与煤气亚高速烧嘴、幕帘式烧嘴和其它燃烧器相配套应用在炉窑的空煤气管道上。

下面就由炉窑节能设备厂家为大家详细介绍下这款节能产品，帮助大家能够正确使用它。

一、双偏心金属密封阀主要结构和工作原理SJD型蝶阀主要由阀体、阀座、阀板、密封圈、密封护圈、密封垫、阀轴、锥形螺钉、轴承、止推轴承、密封填料箱、连接座，手轮和蜗轮减速箱等组成。

该阀的阀轴同垂直中心线有两个偏移位置，阀板在关闭过程中，整个密封圈同阀座持有间隙，直到最终关闭位置，密封圈密封座间隙消失，继而“塞紧”产生密合作用。

二、双偏心金属密封阀主要技术参数1.公称压力：0.1—0.6Mpa2.介质温度：常温—450℃3.公称通径：80—500mm4.适用介质：空气、煤气、蒸气、水、油三、双偏心金属密封阀订货须知1.用户所订阀门的使用压力、温度、通径和介质必须符合上述技术参数（不得超出），同时注明所需量大允许泄漏量（mm3/s）的等级。

2.如用户所订阀门的使用压力、温度、通径和介质（或某一参数）不在上述参数之内，我厂可代为设计、制造、并经用户来厂验收合格后发贷、不另收设计费。

芜湖市铭诚炉业设备有限公司专业从事工业炉窑及其附件生产型企业,目前已经形成二十个系列近百种工业炉窑配套产品，其中多项产品通过了省（部）级或市级鉴定，并获得了省（部）、市级科技进步奖、国家级新产品、全国优秀节能产品等荣誉称号。

公司主要产品有各种工业炉窑及其附件的设计、生产、安装、调试等；烟气炉；高炉煤气立卧式空煤气双预热炉；耐火预制块等等。

公司主要产品有:1、各种工业炉窑及其附件的设计、生产、安装、调试等；2、烟气炉；3、高炉煤气立卧式空煤气双预热炉；4、耐火预制块；5、烧结用各种燃气点火炉成套设备；6、系列煤气平焰烧嘴；7、烧结用系列幕帘式烧嘴；8、系列煤气亚高速烧嘴；9、常温、高温系列空气蝶阀；10、系列煤气低压涡流烧嘴；11、双偏心金属密封系列蝶阀；12、系列燃油烧嘴；13、空、煤气换热器；14、系列环缝涡流烧嘴；15、燃油气二用系列烧嘴。

偏心蝶阀原理
偏心蝶阀是一种常用的控制阀，它的原理和结构设计使其在工业生产中具有广泛的应用。

本文将介绍偏心蝶阀的原理，包括其结构特点、工作原理和应用范围。

首先，偏心蝶阀的结构特点是由阀体、阀板、阀杆和执行机构组成。

阀体是阀门的主要部分，阀板是阀门的控制部分，阀杆是连接阀板和执行机构的部分，执行机构是控制阀门开关的部分。

这些部分共同协作，实现了偏心蝶阀的控制功能。

其次，偏心蝶阀的工作原理是通过阀板的旋转来控制介质的流动。

当阀板旋转到一定角度时，阀门就会打开或关闭，从而实现对介质流动的控制。

这种工作原理使得偏心蝶阀具有快速开关、操作简便的特点。

最后，偏心蝶阀的应用范围非常广泛，主要用于控制各种介质的流动，如水、气体、蒸汽等。

它在石油化工、电力、冶金、化工等行业都有着重要的应用，是一种非常常见的控制阀。

总之，偏心蝶阀是一种结构简单、工作可靠、应用广泛的控制阀，其原理和工作特点使其在工业生产中发挥着重要作用。

希望本文能够帮助读者更好地了解偏心蝶阀的原理和应用。

如何选择同心蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀蝶阀结构上的不同区分出了四类蝶阀，分别为：同心蝶阀，单偏心蝶阀，双偏心蝶阀还有三偏心蝶阀。

这个偏心是什么概念呢？如何决定何时用同心蝶阀，何时用单偏心蝶阀，何时用双偏心蝶阀和三偏心蝶阀呢？很多用户并不是特别清楚。

我们不妨一起来做个分享。

图1同心蝶阀、单偏心蝶阀、双偏心蝶阀和三偏心蝶阀结构示意图同心蝶阀，单偏心蝶阀，双偏心蝶阀和三偏心蝶阀反映的其实是一个启闭越来越省力，密封面磨损越来越小的过程。

通过对蝶阀阀板转轴位置的设置，改变蝶阀的密封和开启状态。

在同等条件下，阀门在各个开度下受到扭力一个比一个大。

阀门在开启时阀板与密封脱离所需要的转角，一个比一个小。

同心蝶阀的结构特征是阀杆轴心、蝶板中心、阀体中心在同一位置上。

一般的，原则上能使用同心蝶阀就尽量使用同心蝶阀。

因为同心蝶阀无论是结构上还是操作上密封性都要求不高，属于常规产品。

为克服挤压、刮擦、保证密封性能，同心蝶阀的阀座基本上采用橡胶或聚四氟乙烯等弹性材料，是软密封蝶阀。

这使同心蝶阀在使用上受到了温度的限制。

为了解决同心蝶阀的蝶板与阀座的挤压问题，还产生了单偏心蝶阀。

其结构特征为阀杆轴心偏离了蝶板中心。

双偏心蝶阀是运用最广的。

其结构特征为在阀杆轴心既偏离蝶板中心、也偏离阀体中心。

偏离了两个中心位置所以叫双偏心蝶阀。

双偏心蝶阀很多都是线密封，关闭密封面时碟板与阀座之间产生摩擦，密封效果非常好。

具有面积小，压强大的特点。

阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

三偏心蝶阀在双偏心蝶阀的基础上又进行了第三次偏心，密封副的形状不是正锥，而是斜锥。

多为短距力和面密封。

三偏心蝶阀的阀杆轴是一个三段轴式结构，此三段轴式阀杆的两段轴段同心，而中心段轴中心线与两端轴线偏离一个中心距，蝶板就安装在中间轴段上。

这样的偏心结构使得蝶板在全开位置时成为双偏心状，而在蝶板转动到关闭位置时则成为单偏心状。

双偏心蝶阀工作原理
双偏心蝶阀是一种常用的控制阀门，其工作原理如下：
1. 阀体结构：双偏心蝶阀由阀体、阀瓣、阀杆和密封件组成。

阀体呈现圆形或椭圆形，内部设置有D型或S型截面的管道。

阀瓣是圆盘形状，与阀体内的管道截面相匹配。

2. 工作原理：当阀门关闭时，阀瓣与阀座完全贴合，形成严密的密封。

当阀门开启时，阀瓣通过旋转，离开阀座，使介质可以顺畅通过。

阀杆通过旋转或推拉阀瓣来实现开启和关闭。

3. 双偏心设计：双偏心蝶阀的特点是阀瓣偏离阀座中心线，同时阀杆轴心也偏离阀杆中心线。

这种设计可以减少阀瓣与阀座的摩擦力和密封面的磨损，提高阀门的耐磨性和密封性能。

4. 流体控制：当阀门开启时，介质从阀体内通过，流动方向与阀瓣的角度相一致。

这种设计使得阀瓣对流体的阻力小，有利于流体的快速通畅。

5. 应用范围：双偏心蝶阀广泛应用于液体、气体和气溶胶的控制系统中。

它具有体积小、重量轻、开启关闭速度快的特点，适用于需要频繁调节的场景。

双偏心蝶阀常用于石油、化工、冶金、电力、环保等行业。

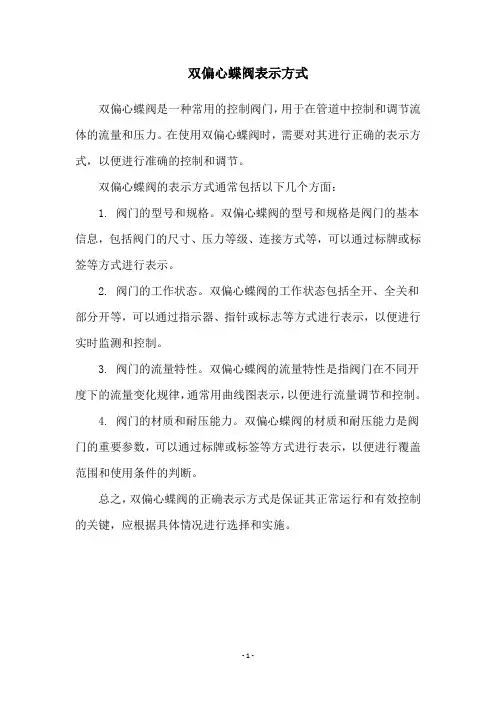

双偏心蝶阀表示方式
双偏心蝶阀是一种常用的控制阀门，用于在管道中控制和调节流体的流量和压力。

在使用双偏心蝶阀时，需要对其进行正确的表示方式，以便进行准确的控制和调节。

双偏心蝶阀的表示方式通常包括以下几个方面：
1. 阀门的型号和规格。

双偏心蝶阀的型号和规格是阀门的基本信息，包括阀门的尺寸、压力等级、连接方式等，可以通过标牌或标签等方式进行表示。

2. 阀门的工作状态。

双偏心蝶阀的工作状态包括全开、全关和部分开等，可以通过指示器、指针或标志等方式进行表示，以便进行实时监测和控制。

3. 阀门的流量特性。

双偏心蝶阀的流量特性是指阀门在不同开度下的流量变化规律，通常用曲线图表示，以便进行流量调节和控制。

4. 阀门的材质和耐压能力。

双偏心蝶阀的材质和耐压能力是阀门的重要参数，可以通过标牌或标签等方式进行表示，以便进行覆盖范围和使用条件的判断。

总之，双偏心蝶阀的正确表示方式是保证其正常运行和有效控制的关键，应根据具体情况进行选择和实施。

- 1 -。

中心蝶阀中心蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。

结构简单、制造方便。

常见的衬胶蝶阀即属于此类。

缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。

为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。

单偏心蝶阀为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失、在应用范围上和同心蝶阀大同小异、故采用不多。

双偏心蝶阀在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。

其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。

双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。

刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

但因为其密封原理属位置密封构造、即蝶板与阀座的密封面为线接触、通过蝶板挤压阀座所造成的弹性变形产生密封效果、故对关闭位置要求很高、承压能力低、这就是为什么传统上人们认为蝶阀不耐高压、泄漏量大的原因。

偏心蝶阀要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。

为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。

其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。

这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介压力是成正比的、耐高压高温也迎刃而解。

偏心蝶阀特点与区别第1个偏心为阀板与阀杆的位移，在轴线垂直面的偏移。

第2个偏心为阀体中心与阀杆旋转中心的位移，在轴线方向的偏移。

第3个偏心为阀板密封面中心与水平轴线的角度偏移。

区别及特点：1、同心蝶阀。

这种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。

结构简单、制造方便。

缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。

为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料，却也因此受到温度的限制、这就是通常所认为的蝶阀不能耐高温的原因。

2、单偏心蝶阀。

为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀。

其结构特点是阀杆轴心偏离了蝶板中心、从而使蝶板上下央不再成为回转轴心、分散并减轻了蝶板上下端与冷夜的过度挤压。

但是由于单偏心构造成阀门的整个开关过程上蝶板与并座的刮擦现象并未消失、在应用满园上和同心蝶阀大同小异，因此采用不多。

3、双偏心蝶阀。

在单偏心蝶阀的基础上进一步改良成型的。

也是目前应用最广泛的蝶阀形式。

其结构特点是在阀杆轴心即偏离蝶板中心、也偏离本体中心。

双偏心的效果使阀门被开启后蝶板能迅速脱离阀座，大同消除了蝶板与阀座的不必要过度挤压。

、，刮擦现象，减轻了开启阻距，降低了磨损，提高使用寿命。

刮擦的大幅降低，同时还使得双偏心阀门也可以采用金属阀座，提高了蝶阀在高温领域的应用。

确也因其密封原理属于位置密封构造，即蝶板与阀座的密封面为线接触，通过蝶板挤压阀座所造成的弹性变形产生密封效果，故对关闭位置要求很高，承压能力低，这也是通常认为蝶阀不能承受高压、泄漏量较大的原因。

4、三偏心蝶阀。

要耐高温、必须使用硬密封，而要零泄漏，必须使用软密封。

为了克服这相互矛盾的两点，应运而生了三偏心蝶阀。

即在双偏心蝶阀的前提下，使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线，也就是说，经过第三次偏心后，蝶板的密封断面不再是真圆，而是椭圆，其密封面开关也因此而不对称，一边倾斜一本体中心线，另一边则平等于本体中心线。

蝶阀的分类蝶阀是一种常见的工业阀门，广泛应用于流体管道系统中。

根据其特点和用途的不同，蝶阀可以分为以下几类。

一、按结构形式分类1. 中线式蝶阀：中线式蝶阀的阀体和阀盘中线一致，阀体中心的孔径与管道中心孔径一致，流体通过时不会产生波动和阻力，具有较低的压力损失。

这种蝶阀结构简单、重量轻、操作方便，广泛应用于一般工况下的流体控制。

2. 双偏心蝶阀：双偏心蝶阀的阀盘与阀体中心线不重合，同时还有一个偏离中心线的偏心轴。

这样的结构可以减小阀盘与阀座之间的摩擦力，提高密封性能，适用于高温、高压、高速流体控制。

3. 三偏心蝶阀：三偏心蝶阀在双偏心蝶阀的基础上增加了阀盘的倾斜角度，使阀盘在开启或关闭时不会与阀座接触，从而减少了磨损和密封面的磨损。

这种蝶阀适用于高温、高压、腐蚀性流体的控制。

二、按工作方式分类1. 手动蝶阀：手动蝶阀是通过手动操作实现开关控制的。

它通常配备手动操作杆或手轮，可以手动旋转阀盘，改变流体的通断和流量。

手动蝶阀结构简单、价格低廉，适用于一般工况下的流体控制。

2. 气动蝶阀：气动蝶阀是通过气动装置实现开关控制的。

当气动装置接收到控制信号时，通过气压力传递，推动活塞杆或齿轮，从而转动阀盘。

气动蝶阀具有快速响应、自动化程度高的特点，广泛应用于自动化控制系统。

3. 电动蝶阀：电动蝶阀是通过电动机驱动实现开关控制的。

电动蝶阀通常配备电动执行器，可以通过电动执行器的旋转或线性运动，转动阀盘，实现流体的通断和调节。

电动蝶阀适用于需要远程控制和调节的场合。

三、按密封形式分类1. 面密封蝶阀：面密封蝶阀的密封性能主要依靠阀座和阀盘的接触密封。

阀座和阀盘的接触面通常采用金属硬密封或弹性材料密封。

这种蝶阀密封可靠，适用于高温、高压、腐蚀性流体的控制。

2. 线密封蝶阀：线密封蝶阀的密封性能主要依靠阀座和阀盘的线接触密封。

阀座和阀盘的接触线通常采用聚四氟乙烯、橡胶等材料。

线密封蝶阀密封性能较面密封蝶阀差，适用于低温、低压、不要求严格密封的场合。

单偏心双偏心三偏心蝶阀结构原理单偏心蝶阀是指阀芯与阀座之间偏心排列的蝶阀。

它的结构主要包括阀体、阀座、阀芯、阀杆、密封圈等组成。

1.阀体：阀体是单偏心蝶阀的主要承载部件，通常为铸造而成，具有良好的强度和刚度。

2.阀座：阀座是连接在阀体上的零件，具有密封作用，一般由金属材料制成。

3.阀芯：阀芯是单偏心蝶阀的核心部件，由金属材料制成，具有良好的密封性能。

4.阀杆：阀杆连接在阀芯上，并通过螺纹连接在阀门的操作机构上，用于控制阀芯的开启和关闭。

5.密封圈：密封圈是位于阀芯和阀座之间的环形零件，用于实现阀门的密封性能。

单偏心蝶阀的工作原理是通过旋转阀芯来实现流体的控制。

当阀芯处于开启状态时，流体可以顺畅地通过阀体和阀座之间的空间。

当阀芯处于关闭状态时，阀芯和阀座之间的密封圈将会紧密贴合，阻止流体通过。

双偏心蝶阀是在单偏心蝶阀的基础上进一步改进而成的阀门。

它的结构与单偏心蝶阀相似，但有两个偏心构造：阀芯与阀杆的偏心和阀座与阀体的偏心。

1.阀芯与阀杆的偏心：在阀芯和阀杆的连接处存在一个小偏心，通过旋转阀杆可以使阀芯在阀体内旋转，从而实现流体的控制。

2.阀座与阀体的偏心：在阀座和阀体之间存在一个大偏心，通过旋转阀芯可以改变阀芯与阀座之间的接触面积，从而实现流体的控制。

双偏心蝶阀的工作原理是通过旋转阀芯来改变阀座与阀体之间的接触面积，实现流体的调节。

当阀芯处于开启状态时，阀芯与阀座之间的接触面积较小，流体可以顺畅地通过。

当阀芯处于关闭状态时，阀芯与阀座之间的接触面积较大，从而阻止流体通过。

三偏心蝶阀是在双偏心蝶阀的基础上进一步改进而成的阀门，其主要特点是阀芯、阀座和阀体之间都存在着偏心结构。

1.阀芯的偏心：阀芯的偏心是指阀芯在阀体内的轴向偏心，通常偏心距离较小。

2.阀座的偏心：阀座的偏心是指阀座在阀体内的径向偏心，通常偏心距离较大。

3.阀体的偏心：阀体的偏心是指阀体在管道中的轴向偏心，通常偏心距离较小。

三偏心蝶阀的工作原理与双偏心蝶阀类似，通过旋转阀芯改变阀座与阀体之间的接触面积，实现流体的控制。

双偏心蝶阀原理
双偏心蝶阀是一种常用的工业阀门，其原理基于蝶板的偏心设计。

双偏心蝶阀主要由阀体、阀杆、蝶板和密封材料等组成。

蝶板位于阀体内，通过阀杆连接并能够绕其中心轴旋转。

蝶板的轴心不处于阀体和密封面的同一条直线上，而是稍微偏离，这就是为什么称之为双偏心蝶阀。

当阀门关闭时，蝶板位于阀体通道中间，阻断了流体的流动。

当需要开启阀门时，阀杆旋转，使蝶板逐渐离开阀体通道，从而形成一个流通的通道。

蝶板通过偏心设计可以减小开启和关闭时与密封面的摩擦，从而减少磨损，提高密封性能和使用寿命。

同时，双偏心蝶阀的构造简单，体积小，重量轻，因此运动灵活，操作方便。

此外，双偏心蝶阀具有良好的流量调节性能和流体控制能力。

蝶板的开启和关闭角度可调，可以根据实际需求来控制流体的流量和压力。

总的来说，双偏心蝶阀利用偏心设计的蝶板，在开启和关闭阀门时减小与密封面的摩擦，提高密封性能和使用寿命。

它具有结构简单、运动灵活、操作方便、流量调节性能好等优点，在工业领域得到广泛应用。

双偏心蝶阀原理
双偏心蝶阀是一种常见的控制阀门，其原理是通过蝶板的旋转来控制介质的流量。

它与传统的单偏心蝶阀相比具有更好的密封性能和耐磨性能。

双偏心蝶阀的蝶板采用双偏心结构，也就是说蝶板的轴心不与阀座轴心完全重合。

这种设计可以使蝶板在关闭或开启时与阀座发生刮擦，从而清除阀座上的固体颗粒，保证阀门的密封性能。

同时，双偏心蝶阀的蝶板材料一般为高硬度合金钢或不锈钢，具有较好的耐磨性能，可以在长时间运行中保持较好的密封效果。

双偏心蝶阀的结构简单，操作灵活。

当阀门关闭时，蝶板回转到与阀座完全接触的位置，实现完全密封；当阀门开启时，蝶板相对于阀座旋转，介质通过阀门的流通孔径调节流量。

蝶板的旋转角度可以根据需要进行调整，从而实现精确的流量控制。

另外，双偏心蝶阀在关闭和开启时对介质的影响较小。

由于蝶板与阀座的接触面积相对较小，因此对于高粘度介质或固体颗粒悬浮液等介质的使用效果更好。

总之，双偏心蝶阀通过蝶板的旋转来控制介质的流量，具有良好的密封性能、耐磨性能和操作灵活性。

在工业生产和管道系统中得到广泛应用。
