钢连续冷却转变图CCT曲线的测定

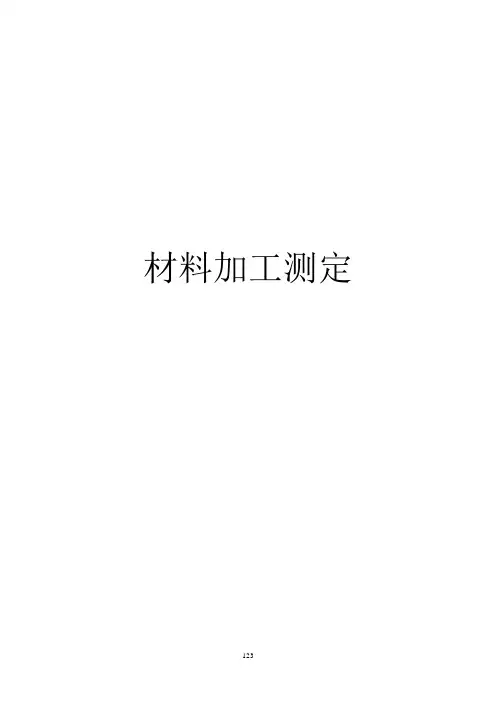

材料加工测定实验一钢连续冷却转变图(CCT 曲线的测定一. 实验目的1. 了解钢的连续冷却转变图的概念及其应用;2. 了解钢的连续冷却转变图的测量方法特别是热膨胀法的原理与步骤;3. 利用热模拟仪观察钢在加热及冷却中的相变并测量临界点;4. 建立钢的连续冷却转变图(CCT 曲线。

二. 实验原理当材料在加热或冷却过程中发生相变时, 若高温组织及其转变产物具有不同的比容和膨胀系数, 则由于相变引起的体积效应叠加在膨胀曲线上, 破坏了膨胀量与温度间的线性关系, 从而可以根据热膨胀曲线上所显示的变化点来确定相变温度。

这种根据试样长度的变化研究材料内部组织的变化规律的称为热膨胀法 (膨胀分析。

长期以来,热膨胀法已成为材料研究中常用的方法之一。

通过膨胀曲线分析,可以测定相变温度和相变动力学曲线。

钢的密度与热处理所得到的显微组织有关。

钢中膨胀系数由大到小的顺序为:奥氏体〉铁素体〉珠光体〉上、下贝氏体〉马氏体; 比容则相反, 其顺序是:马氏体〉铁素体〉珠光体〉奥氏体〉碳化物(但铬和钒的碳化物比容大于奥氏体。

从钢的热膨胀特性可知, 当碳钢加热或冷却过程中发生一级相变时, 钢的体积将发生突变。

过冷奥氏体转变为铁素体、珠光体或马氏体时,钢的体积将膨胀;反之,钢的体积将收缩。

冷却速度不同,相变温度不同。

图 1-1为 40CrMoA 钢冷却时的膨胀曲线。

不同的钢有不同的热膨胀曲线。

图 1-140CrMoA 钢冷却时的膨胀曲线连续钢连续冷却转变 (ContinuousCooling Transformation 曲线图,简称 CCT 曲线, 系统地表示冷却速度对钢的相变开始点、相变进行速度和组织的影响情况。

钢的一般热处理、形变热处理、热轧以及焊接等生产工艺,均是在连续冷却的状态下发生相变的。

因此 CCT 曲线与实际生产条件相当近似,所以它是制定工艺时的有用参考资料。

根据连续冷却转变曲线, 可以选择最适当的工艺规范,从而得到恰好的组织, 达到提高强度和塑性以及防止焊接裂纹的产生等。

材料加工测定实验一钢连续冷却转变图（CCT曲线）的测定一．实验目的1．了解钢的连续冷却转变图的概念及其应用；2．了解钢的连续冷却转变图的测量方法特别是热膨胀法的原理与步骤；3．利用热模拟仪观察钢在加热及冷却中的相变并测量临界点；4．建立钢的连续冷却转变图（CCT曲线）。

二．实验原理当材料在加热或冷却过程中发生相变时，若高温组织及其转变产物具有不同的比容和膨胀系数，则由于相变引起的体积效应叠加在膨胀曲线上，破坏了膨胀量与温度间的线性关系，从而可以根据热膨胀曲线上所显示的变化点来确定相变温度。

这种根据试样长度的变化研究材料内部组织的变化规律的称为热膨胀法（膨胀分析）。

长期以来，热膨胀法已成为材料研究中常用的方法之一。

通过膨胀曲线分析，可以测定相变温度和相变动力学曲线。

钢的密度与热处理所得到的显微组织有关。

钢中膨胀系数由大到小的顺序为：奥氏体〉铁素体〉珠光体〉上、下贝氏体〉马氏体；比容则相反，其顺序是：马氏体〉铁素体〉珠光体〉奥氏体〉碳化物（但铬和钒的碳化物比容大于奥氏体。

从钢的热膨胀特性可知，当碳钢加热或冷却过程中发生一级相变时，钢的体积将发生突变。

过冷奥氏体转变为铁素体、珠光体或马氏体时，钢的体积将膨胀；反之，钢的体积将收缩。

冷却速度不同，相变温度不同。

图1-1为40CrMoA钢冷却时的膨胀曲线。

不同的钢有不同的热膨胀曲线。

图1-1 40CrMoA钢冷却时的膨胀曲线连续钢连续冷却转变(Continuous Cooling Transformation)曲线图，简称CCT 曲线，系统地表示冷却速度对钢的相变开始点、相变进行速度和组织的影响情况。

钢的一般热处理、形变热处理、热轧以及焊接等生产工艺，均是在连续冷却的状态下发生相变的。

因此CCT曲线与实际生产条件相当近似，所以它是制定工艺时的有用参考资料。

根据连续冷却转变曲线，可以选择最适当的工艺规范，从而得到恰好的组织，达到提高强度和塑性以及防止焊接裂纹的产生等。

Nb-V微合金钢CCT曲线的测定及分析许文喜杨德伦伍万飞霍俊（马鞍山钢铁有限公司营销中心安徽马鞍山243000）摘要：本文借助Thermo-Calc软件计算平衡条件下Nb-V微合金钢平衡相状态图，并通过热膨胀仪测定Nb-V微合金钢连续冷却转变曲线（CCT曲线），研究实验钢冷却速度的变化对室温显微组织及显微硬度的影响规律。

实验结果表明：当冷速小于0.5℃/s时，实验钢转变产物为“先共析铁素体+珠光体”混合组织；冷速增加到0.5℃/s时，有少量的贝氏体产生，贝氏体开始发生转变；当冷却速度达到4℃/s时，开始发生马氏体转变；随着冷速增加至4.5℃/s时，铁素体和珠光体组织转变基本消失，仅发生贝氏体和马氏体组织转变，且随着冷却速度增加，室温组织主要以马氏体为主；随着冷却速度的增加，实验钢的硬度值呈逐渐升高的趋势。

关键词：Nb-V微合金钢析出相冷却速度膨胀法CCT曲线中图分类号：TG142.1文献标识码：A文章编号：1674-098X(2022)01(c)-0029-05随着科技水平的提高，微合金元素在低合金钢中的强韧化机理研究越来越深入，微合金元素的应用也越来越广泛，合金元素对钢的品种开发具有深刻影响。

合金元素V主要以碳、氮的形式存在于基体和晶界中，能抑制晶粒生长和沉淀强化［1］。

合金元素Nb元素可通过固溶抑制或沉淀机制有效抑制高温奥氏体的再结晶，使含铌钢在轧制时采用控轧控冷工艺能够显著增加材料的机械性能。

要想利用合金元素的特性，充分发挥钢中微合金化元素在材料中的作用，就需要合理进行热处理，控制轧制后的冷却工艺。

微合金钢热处理过程中，奥氏体化温度的选择对微合金元素能否发挥其特性，提高钢的性能起到关键作用［2］。

而材料不同的冷却方式和冷却速度对产品最终组织和性能却产生决定性的影响，因此，微合金钢冷却转变规律的研究显得尤为重要［3］。

通过对钢的CCT曲线测绘，可以直观了解到冷却速度对应的组织及硬度关系。

CCT曲线对实际工业生产微合金钢的组织及性能控制具有重要意义。

27Si Mn钢CCT曲线的测定y王凤香,简 方,冯 岩(内蒙古包钢钢联股份有限公司无缝钢管厂,内蒙古 包头 014010)摘 要:在Gleeble1500D热模拟机上利用膨胀法测定了27SiMn钢在不同冷却速度下连续冷却转变的膨胀曲线,获得了该钢的连续冷却转变曲线(CCT曲线),利用蔡司显微镜观察了不同冷速下试样的金相组织,借助莱卡硬度计测定了各试样的显微硬度值。

随着冷却速度增加,硬度值越来越大。

通过对CC T曲线的分析为生产工艺的制定提供了一定的实验依据。

关键词:27SiMn钢;连续冷却转变曲线;冷却速度;组织;硬度中图分类号:TG115 文献标识码:B 文章编号:1009-5438(2007)02-0026-04Determination of CCT Curves of27SiMn SteelWANG Feng-xiang,JIAN fang,FENG Yan(Seamless Pipe Plant o f Steel Union Co.Ltd.o f Baotou Steel(Group)Corp.,Baotou014010,Nei Monggol,China)Abstract:Using the Gleeble1500D thermal si mulation machi ne,the CCT curve of27Si Mn steel is obtained by measuring the different expanding curves of the continuous cooling transformation in the different cooling rate.The metallographic microstructures of different cooling veloci ty are observed by ZEISS microscope,and the microhardness of testing sample is measured by the LaiKa microhardness tester.As the cooling rate increases,the hardness i ncreases.The CCT curve provides the experimental reference to make the production craft.Key words:27SiMn steel;continuous cooling transformation curve;cooling rate;microstructure;hardness27SiMn钢液压支柱用热轧无缝钢管是液压设备缸、柱的母材,广泛应用于煤矿、大型机械等多种行业,要求钢管具有良好的机械性能、内外表面质量、壁厚均匀,有较高的强度与韧性,钢管的控制轧制和控制冷却工艺在热轧钢管生产中得到普遍采用,它结合了形变强化和相变强化,能极大程度地提高钢管的性能[1]。

材料加工测定实验一钢连续冷却转变图（CCT曲线）的测定一．实验目的1．了解钢的连续冷却转变图的概念及其应用；2．了解钢的连续冷却转变图的测量方法特别是热膨胀法的原理与步骤；3．利用热模拟仪观察钢在加热及冷却中的相变并测量临界点；4．建立钢的连续冷却转变图（CCT曲线）。

二．实验原理当材料在加热或冷却过程中发生相变时，若高温组织及其转变产物具有不同的比容和膨胀系数，则由于相变引起的体积效应叠加在膨胀曲线上，破坏了膨胀量与温度间的线性关系，从而可以根据热膨胀曲线上所显示的变化点来确定相变温度。

这种根据试样长度的变化研究材料内部组织的变化规律的称为热膨胀法（膨胀分析）。

长期以来，热膨胀法已成为材料研究中常用的方法之一。

通过膨胀曲线分析，可以测定相变温度和相变动力学曲线。

钢的密度与热处理所得到的显微组织有关。

钢中膨胀系数由大到小的顺序为：奥氏体〉铁素体〉珠光体〉上、下贝氏体〉马氏体；比容则相反，其顺序是：马氏体〉铁素体〉珠光体〉奥氏体〉碳化物（但铬和钒的碳化物比容大于奥氏体。

从钢的热膨胀特性可知，当碳钢加热或冷却过程中发生一级相变时，钢的体积将发生突变。

过冷奥氏体转变为铁素体、珠光体或马氏体时，钢的体积将膨胀；反之，钢的体积将收缩。

冷却速度不同，相变温度不同。

图1-1为40CrMoA钢冷却时的膨胀曲线。

不同的钢有不同的热膨胀曲线。

图1-1 40CrMoA钢冷却时的膨胀曲线连续钢连续冷却转变(Continuous Cooling Transformation)曲线图，简称CCT 曲线，系统地表示冷却速度对钢的相变开始点、相变进行速度和组织的影响情况。

钢的一般热处理、形变热处理、热轧以及焊接等生产工艺，均是在连续冷却的状态下发生相变的。

因此CCT曲线与实际生产条件相当近似，所以它是制定工艺时的有用参考资料。

根据连续冷却转变曲线，可以选择最适当的工艺规范，从而得到恰好的组织，达到提高强度和塑性以及防止焊接裂纹的产生等。

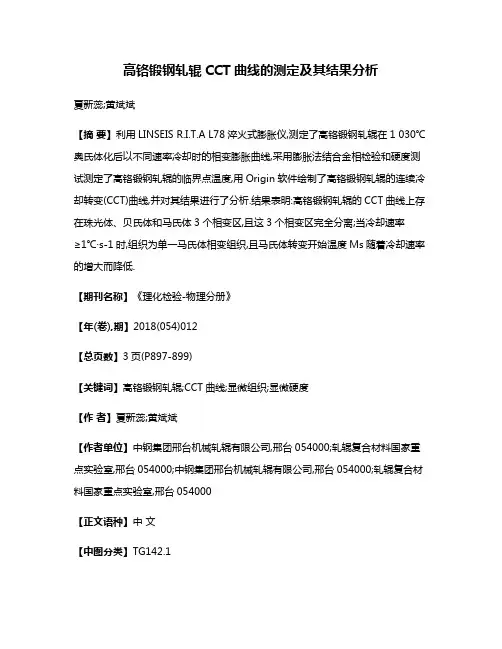

高铬锻钢轧辊CCT曲线的测定及其结果分析夏新蕊;黄斌斌【摘要】利用LINSEIS R.I.T.A L78淬火式膨胀仪,测定了高铬锻钢轧辊在1 030℃奥氏体化后以不同速率冷却时的相变膨胀曲线,采用膨胀法结合金相检验和硬度测试测定了高铬锻钢轧辊的临界点温度,用Origin软件绘制了高铬锻钢轧辊的连续冷却转变(CCT)曲线,并对其结果进行了分析.结果表明:高铬锻钢轧辊的CCT曲线上存在珠光体、贝氏体和马氏体3个相变区,且这3个相变区完全分离;当冷却速率≥1℃·s-1时,组织为单一马氏体相变组织,且马氏体转变开始温度Ms随着冷却速率的增大而降低.【期刊名称】《理化检验-物理分册》【年(卷),期】2018(054)012【总页数】3页(P897-899)【关键词】高铬锻钢轧辊;CCT曲线;显微组织;显微硬度【作者】夏新蕊;黄斌斌【作者单位】中钢集团邢台机械轧辊有限公司,邢台054000;轧辊复合材料国家重点实验室,邢台054000;中钢集团邢台机械轧辊有限公司,邢台054000;轧辊复合材料国家重点实验室,邢台054000【正文语种】中文【中图分类】TG142.1锻钢冷轧辊主要用于冷轧板材的轧制，在轧制过程中轧辊的服役条件比较苛刻。

同时，冷轧板材的质量要求较高，为了保证冷轧板材的质量，必须提高冷轧工作辊的性能，如高而均匀的硬度和淬硬层深度、高的耐磨性以及抗事故能力等，这在很大程度上取决于热处理工艺。

连续冷却转变(CCT)曲线在轧辊的热处理工艺中具有重要作用，为此笔者对高铬锻钢轧辊的CCT曲线及其组织转变进行了研究，为优化生产工艺、提高轧辊性能提供基础数据。

1 试样制备与试验方法试验材料为高铬锻钢轧辊，其化学成分(质量分数/%)为：0.99C，0.71Si，0.25Mn，0.006P，0.003S，9.80Cr，0.79Ni，0.63Mo，0.35V；原始显微组织为珠光体+碳化物。

试样尺寸为φ3 mm×10 mm。

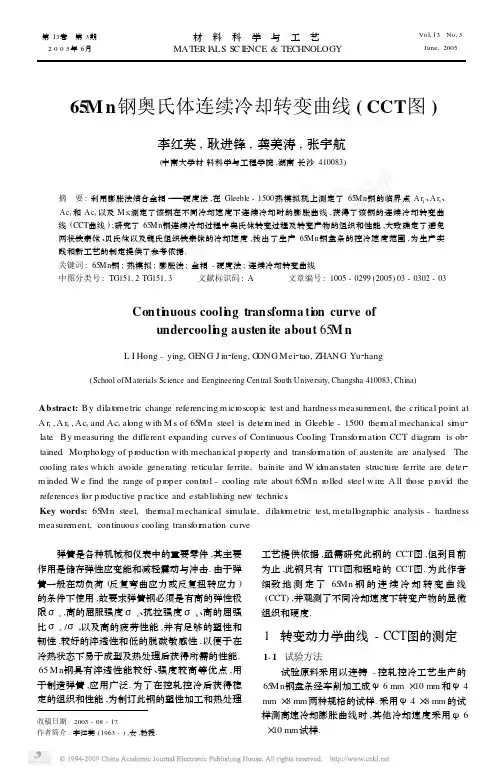

第13卷　第3期2005年6月材　料　科　学　与　工　艺MATER I A LS SC I ENCE &TECHNOLOGYVol 113No 13June,200565M n 钢奥氏体连续冷却转变曲线(CCT 图)李红英,耿进锋,龚美涛,张宇航(中南大学材料科学与工程学院,湖南长沙410083)摘　要:利用膨胀法结合金相———硬度法,在Gleeble -1500热模拟机上测定了65Mn 钢的临界点A r 1、A r 3、Ac 1和Ac 3以及M s;测定了该钢在不同冷却速度下连续冷却时的膨胀曲线,获得了该钢的连续冷却转变曲线(CCT 曲线);研究了65Mn 钢连续冷却过程中奥氏体转变过程及转变产物的组织和性能,大致确定了避免网状铁素体、贝氏体以及魏氏组织铁素体的冷却速度,找出了生产65M n 钢盘条的控冷速度范围,为生产实践和新工艺的制定提供了参考依据.关键词:65Mn 钢;热模拟;膨胀法;金相-硬度法;连续冷却转变曲线中图分类号:TG15112TG15113文献标识码:A文章编号:1005-0299(2005)03-0302-03Con ti n uous cooli n g tran sfor ma ti on curve of undercooli n g austen ite about 65M nL I Hong -ying,GENG J in 2feng,G ONG Mei 2tao,Z HANG Yu 2hang(School of M aterials Science and Eengineering Central South University,Changsha 410083,China )Abstract:By dilat ometric change referencing m icr oscop ic test and hardness measure ment,the critical point at A r 1,A r 3,Ac 1and Ac 3al ong with M s of 65Mn steel is deter m ined in Gleeble -1500ther mal mechanical si m u 2late .By measuring the different expanding curves of Continuous Cooling Transf or mati on CCT diagra m is ob 2tained .Mor phol ogy of p r oducti on with mechanical p r operty and transfor mati on of austenite are analysed .The cooling rates which avoide generating reticular ferrite,bainite and W idmanstaten structure ferrite are deter 2m inded .W e find the range of p r oper contr ol -cooling rate about 65Mn r olled steel wire .A ll those p r ovid the references for p r oductive p ractice and establishing ne w technics .Key words:65Mn steel,ther mal mechanical si m ulate,dilat ometric test,metall ographic analysis -hardness measure ment,continuous cooling transf or mati on curve收稿日期:2003-08-17.作者简介:李红英(1963-),女,教授. 弹簧是各种机械和仪表中的重要零件,其主要作用是储存弹性应变能和减轻震动与冲击.由于弹簧一般在动负荷(反复弯曲应力或反复扭转应力)的条件下使用,故要求弹簧钢必须是有高的弹性极限σe ,高的屈服强度σs 、抗拉强度σb 、高的屈强比σs /σb 以及高的疲劳性能,并有足够的塑性和韧性,较好的淬透性和低的脱碳敏感性,以便于在冷热状态下易于成型及热处理后获得所需的性能.65Mn 钢具有淬透性能较好、强度较高等优点,用于制造弹簧,应用广泛.为了在控轧控冷后获得稳定的组织和性能,为制订此钢的塑性加工和热处理工艺提供依据,亟需研究此钢的CCT 图,但到目前为止,此钢只有TTT 图和粗略的CCT 图.为此作者细致地测定了65Mn 钢的连续冷却转变曲线(CCT ),并观测了不同冷却速度下转变产物的显微组织和硬度.1　转变动力学曲线-CCT 图的测定111　试验方法试验原料采用以连铸-控轧控冷工艺生产的65Mn 钢盘条经车削加工成φ6mm ×10mm 和φ4mm ×8mm 两种规格的试样.采用φ4×8mm 的试样测高速冷却膨胀曲线时,其他冷却速度采用φ6×10mm 试样.采用膨胀法结合金相硬度法[1～3]测定钢的CCT曲线:首先在Gleeble-1500热模拟机上测定试样的膨胀曲线.为使加热温度接近65Mn钢的开轧温度,试样的奥氏体化温度选用940℃(在2m in 内将试样加热至此温度),保温12m in.以0105℃/ s的冷却速度将奥氏体化后的试样连续冷却,测得降温膨胀曲线,并在其上确定A r1、A r3.以0105℃/s的加热速度将钢加热至940℃,测得升温膨胀曲线,在曲线上确定其临界点Ac1和Ac3.以喷水冷却(冷却速度约400℃/s)测定其M s点.分别以12种不同的冷却速度(0105～35℃/s)将试样冷却,获取其膨胀曲线,再由膨胀曲线确定相变温度.然后用金相显微镜分析转变后的显微组织.最后,测定试样的维氏硬度.112　试验结果11211　65Mn钢的临界点65Mn钢临界点的测定结果为A r1,710℃;A r3,730℃,Ac1,714℃;Ac3,743℃;M s,275℃.11212　CCT图根据不同冷却速度膨胀曲线上的拐点(切点或极值点),结合金相组织,可以确定相变温度,如表1所示.将表1中的相变点用坐标的形式绘制到温度-时间半对数坐标上,用连线法将各物理意义相同的点连接起来,同时在该坐标上标出Ac1、Ac3和Ms,即可以绘出CCT图,如图1所示.图1中,冷却曲线旁的数字为冷却速度;冷却曲线下端的数字为以此速度冷却后试样(即最终转变产物)的维氏硬度值(H V3).图1　65Mn钢奥氏体连续冷却转变曲线(CCT图)表1　不同冷却速度下的相变温度冷却速度℃/s A→F开始A→P开始A→P终止A→B开始A→B终止金相组织010*******---F+P+S(少量) 011725700686--F+P+S(少量)+T 015680622551--F+P+S+T1650590525--F+P+S+T215640577515515515F+P+S+T+B(少量) 5635574550550500F+P(少量)+S+T+B 10600570528528470F+S+T+B15585565509509437F+S+T+B20-550515515430S+T+B+M(少量) 25-520509509425T+B+M30-530500500420T+B+M35-485485485418T+B+M直接水冷-----M+B(少量)+A 由CCT图可知,当65Mn钢奥氏体以不同速度连续冷却时,有先共析铁素体的析出(A→F)和珠光体转变(A→P)、贝氏体转变(A→B)及马氏体转变(A→M).当冷却速度小于215℃/s,转变产物为铁素体和珠光体(F+P),当冷却速度为215℃/s,开始出现贝氏体(B),当冷却速度为215～15℃/s时转变产物为铁素体、珠光体和贝氏体(F+P+B),当冷却速度为15～20℃/s时转变产物是珠光体和贝氏体(P+B),当冷却速度大于20℃/s时有马氏体转变发生;直接水冷(速度约400℃/s)时,转变产物主要为马氏体.2　比较分析将作者测得的65Mn钢的CCT图与TTT图及已有的CCT图作如下比较:211　CCT图与TTT图比较已经测出的65Mn钢过冷奥氏体等温转变曲线(TTT图)有多个[4].由于所用试样的化学成分和奥氏体化工艺的差别,不同测试者可获得不同的结果,但大同小异,典型的TTT图如图2所示[5].该图与作者所测得的CCT图(图1)比较,发现过冷奥氏体连续冷却转变曲线不像等温转变曲线那样呈完整的“C”字形曲线,CCT图只有一部分“C”字显现出来(在图1中,贝氏体转变的曲线仅显现一部分);如果将连续冷却转变曲线和等温转变曲线叠绘在同一个温度-时间半对数坐标系中进行对比,将可以发现连续冷却转变曲线位于等温转变曲线的右下方.212　所测的CCT图与文献已有CCT图的比较张羊换,刘宗昌等测定的65Mn钢的CCT曲・33・第3期李红英,等:65Mn钢奥氏体连续冷却转变曲线(CCT图)线[6,7],如图3所示,与作者测得的曲线相比,最大的不足是既没有先共析铁素体的析出区,也没有贝氏体的转变区,较粗略.另外,图3所示的CCT 图是在奥氏体化温度800℃的条件下测得的,对65Mn 钢零件的热处理等有一定的指导作用,但对冶金厂控轧控冷工艺的制定缺乏直接的指导意义.213　5M n 钢过冷奥氏体转变产物部分冷却速度下得到的转变产物的金相组织如图3所示.由图4可知,65Mn 钢在不同冷却速度下的显微组织具有如下特点:当冷却速度(a )冷却速度为0105℃/s (b )冷却速度为015℃/s (c )冷却速度为215℃/s (d )冷却速度为10℃/s (e )冷却速度为15℃/s (f )冷却速度为20℃/s (g )冷却速度为35℃/s (h )直接喷水冷却图4　65Mn 钢连续冷却转变后的金相组织≤015℃/s 时,较厚的先共析铁素体的形貌几乎呈连续网状;当冷却速度为015℃/s 时,网状铁素体不明显,但仍有局部区域铁素体呈网状,并出现索氏体;当冷却速度在015～15℃/s 之间的铁素体则断断续续分布于原奥氏体晶界;当冷却速度≥215℃/s 时开始出现贝氏体组织,贝氏体组织既有板条状,也有粒状;当冷却速度为10℃/s 时,转变产物为:铁素体+索氏体+屈氏体+贝氏体,有些铁素体呈魏氏组织形貌,有些屈氏体为针状,贝氏体为粒状;当冷却度速大于15℃/s 时,铁素体开始消失;当冷却速度为20℃/s 时出现针状马氏体;当冷却速度为25～35℃/s 时,转变产物为屈氏体,贝氏体和马氏体.直接水冷的显微组织主要为针状马氏体,也有少量板条状贝氏体和残余奥氏体.3　结　论1)用膨胀法结合金相———硬度法测得了65Mn 的CCT 图,为这种钢的加工热处理特别是控轧控冷工艺的制订提供了依据.2)根据CCT 图和不同冷却速度下的显微组织照片可知,当冷却速度比较低时,铁素体呈网状,当冷却速度大于215℃/s 时,会出现贝氏体,当冷却速度为10℃/s 时,有些铁素体呈魏氏组织形貌,这些组织都可能降低65Mn 钢的塑性加工性能和使用性能.3)为了避免网状铁素体、贝氏体、魏氏组织铁素体的出现,对于控轧控冷65Mn 钢盘条而言,冷却速度以控制在015～215℃/s 为宜.参考文献:[1]韩德伟.金相技术基础[M ].长沙:中南工业大学出版社,1981.[2]花桂泰,杨胜蓉.Y B /T 5127-93钢的临界点测定方法(膨胀法)[M ],北京:中国标准出版社,1997.[3]杨胜蓉.Y B /T 5129-93钢的连续冷却转变曲线图的测定方法(膨胀法)[M ].北京:中国标准出版社,1997.[4]张世中.钢的过冷奥氏体转变曲线图集[M ].北京:冶金工业出版社,1993.[5]热处理手册编委会.热处理手册(第四分册)[M ].北京:机械工业出版社,1978.[6]刘宗昌,张羊换,任慧平.65M n 钢CCT 曲线及园锯片淬火工艺[J ].金属热处理,1994,(11):8-11.[7]张羊换,刘宗昌.65Mn 钢CCT 曲线及组织性能研究[J ].包头钢铁学院学报,1994,13(3):35.(编辑　张积宾)・403・材　料　科　学　与　工　艺 第13卷　。

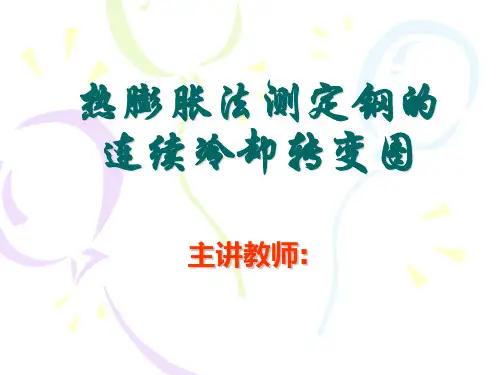

热膨胀法测定钢的连续冷却转变图主讲教师:一、实验目的◆1．了解热膨胀法测定CCT图的原理与方法。

◆2．掌握用动态热－力学模拟试验机测定钢的连续冷却转变图的方法。

◆3．熟悉Gleeble 1500试验机的基本操作。

二、实验原理•钢的连续冷却转变图（continuous cooling transformation diagram，简称CCT图）是指过冷奥氏体在连续冷却条件下，转变开始温度和终了温度、转变开始时间和终了时间以及转变的组织、室温硬度与冷却速度之间关系的曲线图。

•影响CCT的主要因素包括化学成分（C、Mn、Si、Mo、Cr、Ni和V等）、测定时的最高加热温度、测定时的加热速度和高温停留时间、应力应变状态以及原始组织。

CCT图的测量方法常见的有热膨胀法、热分析法、金相法和磁性法。

最常用的是热膨胀法，且常配合热分析法和金相法进行测定。

热膨胀法测定钢的CCT图的原理如下：•同一种金属的不同组织如奥氏体、铁素体、珠光体、贝氏体和马氏体等有不同的比容。

故当高温奥氏体在连续冷却过程中发生相变时试件的长度（对于用Gleeble 1500动态热一力学模拟试验机测试CCT 图时，长度是指圆柱体试样的直径）将发生变化，并符合下列关系：•式中－试样加热或冷却时全膨胀量。

－相变体积效应引起的长度变化量。

－温度变化引起的长度变化量。

(α为金属的热膨胀系数，ΔT为温度变化量）。

V TL L L ∆=∆+∆L∆V L ∆TL ∆T L T α∆=⨯∆•当冷却过程中不发生相变时，，因此，即ΔL随温度变化成线性变化。

当冷却过程中发生相变时，，因此，，ΔL偏离线性变化，反映在膨胀曲线上是发生转折，据此转折的切离点可以确定相变的开始温度。

当相变结束时，，因此，，ΔL随变化温度又成线性变化，从直线的开始点可以确定相变的终了温度。

•用热模拟方法测CCT 图时,用膨胀仪记录ΔL -t(膨胀量－时间）曲线，并记录T －t （温度－时间）曲线（或称温度曲线），如图1所示。

cct曲线连续冷却产物摘要：T 曲线的定义和作用2.连续冷却产物的定义和特点T 曲线对连续冷却产物的影响4.结论正文：一、CCT 曲线的定义和作用CCT 曲线，全称为Continuous Cooling Transformation 曲线，即连续冷却转变曲线，是一种描述金属材料在连续冷却过程中组织转变规律的曲线。

CCT 曲线通过实验测定，可以帮助我们了解金属材料在不同温度和冷却速度下的组织变化，对于预测和控制金属材料的性能具有重要意义。

二、连续冷却产物的定义和特点连续冷却产物是指金属材料在连续冷却过程中形成的组织结构。

这种组织结构通常具有以下特点：首先，由于连续冷却过程中温度的变化，组织结构中的相变产物会在不同的温度下形成；其次，连续冷却产物的形态和性能受到冷却速度的影响，冷却速度越快，产物的形态和性能变化越明显。

三、CCT 曲线对连续冷却产物的影响CCT 曲线对连续冷却产物的影响主要体现在以下几个方面：T 曲线可以预测连续冷却产物的形态。

通过CCT 曲线，我们可以了解在不同温度和冷却速度下，金属材料会形成什么样的组织结构。

T 曲线可以指导控制连续冷却产物的性能。

通过对CCT 曲线的研究，我们可以找到优化金属材料性能的方法，比如通过改变冷却速度或温度来调节组织结构，从而改善金属材料的性能。

T 曲线有助于分析金属材料的失效机制。

在某些应用场景下，金属材料可能会因为组织结构的变化而失效，通过分析CCT 曲线，我们可以了解这种失效机制，并采取相应的措施进行改善。

四、结论CCT 曲线是研究金属材料连续冷却过程中组织转变的重要工具，它可以帮助我们预测和控制连续冷却产物的形态和性能，对于优化金属材料的性能和应用具有重要意义。

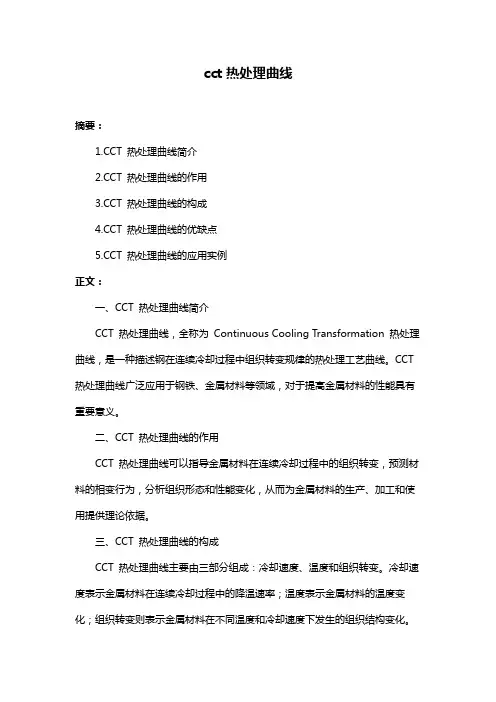

cct热处理曲线摘要：T 热处理曲线简介T 热处理曲线的作用T 热处理曲线的构成T 热处理曲线的优缺点T 热处理曲线的应用实例正文：一、CCT 热处理曲线简介CCT 热处理曲线，全称为Continuous Cooling Transformation 热处理曲线，是一种描述钢在连续冷却过程中组织转变规律的热处理工艺曲线。

CCT 热处理曲线广泛应用于钢铁、金属材料等领域，对于提高金属材料的性能具有重要意义。

二、CCT 热处理曲线的作用CCT 热处理曲线可以指导金属材料在连续冷却过程中的组织转变，预测材料的相变行为，分析组织形态和性能变化，从而为金属材料的生产、加工和使用提供理论依据。

三、CCT 热处理曲线的构成CCT 热处理曲线主要由三部分组成：冷却速度、温度和组织转变。

冷却速度表示金属材料在连续冷却过程中的降温速率；温度表示金属材料的温度变化；组织转变则表示金属材料在不同温度和冷却速度下发生的组织结构变化。

四、CCT 热处理曲线的优缺点CCT 热处理曲线的优点在于能够详细描述金属材料在连续冷却过程中的组织转变规律，为金属材料的生产、加工和使用提供重要参考。

然而，CCT 热处理曲线也存在一定的局限性，例如：对于非等温冷却过程的描述不够准确，以及需要大量实验数据进行拟合等。

五、CCT 热处理曲线的应用实例CCT 热处理曲线在实际应用中具有广泛的应用价值。

例如，在钢铁生产中，通过CCT 热处理曲线可以预测钢材的相变行为，从而优化热处理工艺，提高钢材的性能。

此外，CCT 热处理曲线还可以应用于金属材料的焊接、锻造等加工过程，以及金属材料的腐蚀、疲劳等性能分析。

综上所述，CCT 热处理曲线是一种重要的热处理工艺曲线，对于提高金属材料的性能具有重要意义。

cct热处理曲线
CCT曲线，即连续冷却转变曲线，是用于描述钢铁材料在冷却过程中相变规律的曲线。

通过CCT曲线，我们可以了解钢铁材料在不同温度和时间下的相变过程，包括奥氏体向铁素体的转变、奥氏体向珠光体的转变等。

CCT曲线的绘制需要使用特殊的实验设备，如高精度热处理炉、温度控制仪等。

在实验过程中，将钢铁材料加热到奥氏体化温度，并保温一段时间，然后以不同的冷却速率冷却至室温。

在冷却过程中，通过测量材料的热膨胀系数、电阻率等物理参数的变化，可以确定材料的相变温度和相变时间。

CCT曲线通常被用于钢铁材料的热处理工艺设计和优化。

通过CCT曲线，可以确定钢铁材料在不同温度和时间下的相变过程，从而优化热处理工艺参数，提高钢铁材料的力学性能和耐腐蚀性能。

例如，通过调整加热温度、保温时间和冷却速率等参数，可以控制钢铁材料的晶粒大小、相组成和力学性能，以满足不同应用场景的需求。

此外，CCT曲线还被用于钢铁材料的质量控制和失效分析。

通过对实际生产过程中的CCT曲线进行测量和分析，可以判断钢铁材料的质量是否符合要求，并找出可能存在的质量问题。

同时，在钢铁材料的失效分析中，可以通过对比实际使用条件下的CCT 曲线和标准曲线，判断失效原因和提出相应的解决方案。

总之，CCT曲线是钢铁材料热处理工艺设计和优化、质量控制和失效分析的重要工具之一。

通过深入研究和应用CCT曲线，可以不断提高钢铁材料的质量和性能，为相
关领域的发展提供有力支持。

材料加工测定实验一钢连续冷却转变图（CCT曲线）的测定一．实验目的1．了解钢的连续冷却转变图的概念及其应用；2．了解钢的连续冷却转变图的测量方法特别是热膨胀法的原理与步骤；3．利用热模拟仪观察钢在加热及冷却中的相变并测量临界点；4．建立钢的连续冷却转变图（CCT曲线）。

二．实验原理当材料在加热或冷却过程中发生相变时，若高温组织及其转变产物具有不同的比容和膨胀系数，则由于相变引起的体积效应叠加在膨胀曲线上，破坏了膨胀量与温度间的线性关系，从而可以根据热膨胀曲线上所显示的变化点来确定相变温度。

这种根据试样长度的变化研究材料内部组织的变化规律的称为热膨胀法（膨胀分析）。

长期以来，热膨胀法已成为材料研究中常用的方法之一。

通过膨胀曲线分析，可以测定相变温度和相变动力学曲线。

钢的密度与热处理所得到的显微组织有关。

钢中膨胀系数由大到小的顺序为：奥氏体〉铁素体〉珠光体〉上、下贝氏体〉马氏体；比容则相反，其顺序是：马氏体〉铁素体〉珠光体〉奥氏体〉碳化物（但铬和钒的碳化物比容大于奥氏体。

从钢的热膨胀特性可知，当碳钢加热或冷却过程中发生一级相变时，钢的体积将发生突变。

过冷奥氏体转变为铁素体、珠光体或马氏体时，钢的体积将膨胀；反之，钢的体积将收缩。

冷却速度不同，相变温度不同。

图1-1为40CrMoA钢冷却时的膨胀曲线。

不同的钢有不同的热膨胀曲线。

图1-140CrMoA钢冷却时的膨胀曲线连续钢连续冷却转变(Continuous Cooling Transformation)曲线图，简称CCT 曲线，系统地表示冷却速度对钢的相变开始点、相变进行速度和组织的影响情况。

钢的一般热处理、形变热处理、热轧以及焊接等生产工艺，均是在连续冷却的状态下发生相变的。

因此CCT曲线与实际生产条件相当近似，所以它是制定工艺时的有用参考资料。

根据连续冷却转变曲线，可以选择最适当的工艺规范，从而得到恰好的组织，达到提高强度和塑性以及防止焊接裂纹的产生等。

材料加工测定实验一钢连续冷却转变图（CCT曲线）的测定一．实验目的1．了解钢的连续冷却转变图的概念及其应用；2．了解钢的连续冷却转变图的测量方法特别是热膨胀法的原理与步骤；3．利用热模拟仪观察钢在加热及冷却中的相变并测量临界点；4．建立钢的连续冷却转变图（CCT曲线）。

二．实验原理当材料在加热或冷却过程中发生相变时，若高温组织及其转变产物具有不同的比容和膨胀系数，则由于相变引起的体积效应叠加在膨胀曲线上，破坏了膨胀量与温度间的线性关系，从而可以根据热膨胀曲线上所显示的变化点来确定相变温度。

这种根据试样长度的变化研究材料内部组织的变化规律的称为热膨胀法（膨胀分析）。

长期以来，热膨胀法已成为材料研究中常用的方法之一。

通过膨胀曲线分析，可以测定相变温度和相变动力学曲线。

钢的密度与热处理所得到的显微组织有关。

钢中膨胀系数由大到小的顺序为：奥氏体〉铁素体〉珠光体〉上、下贝氏体〉马氏体；比容则相反，其顺序是：马氏体〉铁素体〉珠光体〉奥氏体〉碳化物（但铬和钒的碳化物比容大于奥氏体。

从钢的热膨胀特性可知，当碳钢加热或冷却过程中发生一级相变时，钢的体积将发生突变。

过冷奥氏体转变为铁素体、珠光体或马氏体时，钢的体积将膨胀；反之，钢的体积将收缩。

冷却速度不同，相变温度不同。

图1-1为40CrMoA钢冷却时的膨胀曲线。

不同的钢有不同的热膨胀曲线。

图1-1 40CrMoA钢冷却时的膨胀曲线连续钢连续冷却转变(Continuous Cooling Transformation)曲线图，简称CCT 曲线，系统地表示冷却速度对钢的相变开始点、相变进行速度和组织的影响情况。

钢的一般热处理、形变热处理、热轧以及焊接等生产工艺，均是在连续冷却的状态下发生相变的。

因此CCT曲线与实际生产条件相当近似，所以它是制定工艺时的有用参考资料。

根据连续冷却转变曲线，可以选择最适当的工艺规范，从而得到恰好的组织，达到提高强度和塑性以及防止焊接裂纹的产生等。

TTT曲线过冷奥氏体等温转变曲线——TTT曲线(Time，Temperature，Transformation) 过冷奥氏体等温转变曲线可综合反映过冷奥氏体在不同过冷度下的等温转变过程：转变开始和转变终了时间、转变产物的类型以及转变量与时间、温度之间的关系等。

因其形状通常像英文字母“C”，故俗称其为C曲线，亦称为TTT图。

C曲线中转变开始线与纵轴的距离为孕育期，标志着不同过冷度下过冷奥氏体的稳定性，其中以550℃左右共析钢的孕育期最短，过冷奥氏体稳定性最低，称为C曲线的“鼻尖”。

图中最上面一条水平虚线表示钢的临界点A1(723℃)，即奥氏体与珠光体的平衡温度。

图中下方的一条水平线Ms(230℃)为马氏转变开始温度，Ms以下还有一条水平线Mf(-50℃)为马氏体转变终了温度。

A1与Ms线之间有两条C曲线，左侧一条为过冷奥氏体转变开始线，右侧一条为过冷奥氏体转变终了线。

A1线以上是奥氏体稳定区。

Ms线至Mf线之间的区域为马氏体转变区，过冷奥氏体冷却至Ms线以下将发生马氏体转变。

过冷奥氏体转变开始线与转变终了线之间的区域为过冷奥氏体转变区，在该区域过冷奥氏体向珠光体或贝氏体转变。

在转变终了线右侧的区域为过冷奥氏体转变产物区。

A1线以下，Ms线以上以及纵坐标与过冷奥氏体转变开始线之间的区域为过冷奥氏体区，过冷奥氏体在该区域内不发生转变，处于亚稳定状态。

在A1温度以下某一确定温度，过冷奥氏体转变开始线与纵坐标之间的水平距离为过冷奥氏体在该温度下的孕育期，孕育期的长短表示过冷奥氏体稳定性的高低。

在A1以下，随等温温度降低，孕育期缩短，过冷奥氏体转变速度增大，在550℃左右共析钢的孕育期最短，转变速度最快。

此后，随等温温度下降，孕育期又不断增加，转变速度减慢。

过冷奥氏体转变终了线与纵坐标之间的水平距离则表示在不同温度下转变完成所需要的总时间。

转变所需的总时间随等温温度的变化规律也和孕育期的变化规律相似。

因为过冷奥氏体的稳定性同时由两个因素控制：一个是旧相与新相之间的自由能差ΔG；另一个是原子的扩散系数D。

Gleeble测定钢的CCT连续冷却转变曲线2009-6-81.设备简介T实验• 2.1 软件简介• 2.2试样组装• 2.3观察实验过程• 2.4 实验结果分析3.相变取点的方法1.设备简介•Dynamic Systems Inc.（DSI）50年来一直在热模拟技术开发方面处于世界领先地位。

其最著名的是GLEEBLE热模拟机。

•该热模拟机为冶金领域的科研开发提供了一种高效的手段。

它可用于连铸、固液两相区加工、热加工、CCT/TTT，热处理包括板带连续退火及焊接工艺过程模拟研究。

•通过热模拟、新材料的开发和冶金过程工艺的改进可在实验室内进行，并可将结果直接应用到现场生产中。

这将大大地降低了新材料、新工艺开发的成本，并提高了效率，缩短了新产品、新技术开发的周期。

⒉CCT实验•Gleeble1500D热模拟机可以测定连续冷却转变曲线，从而确定在不同的热处理工艺下微观组织变化的情况。

2.1软件简介•DSI开发了一种软件包，用在WINDOWS下，允许使用者设计连续冷却转变曲线。

这个程序被称为连续冷却转变曲线设计软件（CCT）。

•CCT驱动程序在QUIKSIM软件中编制，实验开始时运行即可，例：实验的冷却速度为10度/秒,加热速度为20度/秒，奥氏体化温度为950度，保温1分后开始冷却。

2.2 试样组装•将试样先用热电偶焊丝用微型焊接机焊好，热电偶焊丝用于测量所需的实验参数，然后用铜制夹头夹好试样，放入实验机内，再用卡具卡紧，最后拧紧固定，以保证加热时接触良好、导电稳定，再用CCT膨胀仪卡住试样中心大加热部位，最后启动QICKSIM下已编好的CCT程序，运行实验。

•因采用电阻加热，试样表面的温度和样品中心的温度可达到一致，且加热能力强；这种在快速加热和冷却条件下仍能保持试样横截面的均温特性使得Gleeble 在相变测试中更为准确和容易地测量相转变点，绘制CCT曲线。

2.3 观察实验过程•实验运行前要对膨胀量进行归零处理，为防止加热过程中氧化铁皮的生成，要进行抽真空处理。
