各种阀门图片大全

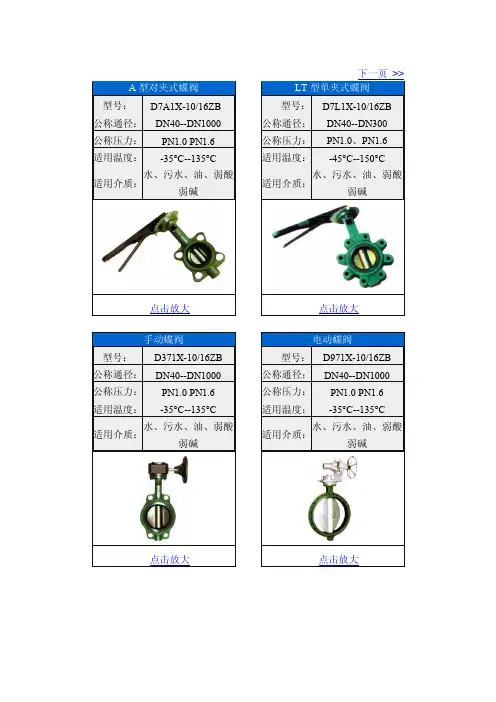

下一页 >>型号：D7A1X-10/16ZB公称通径：DN40--DN1000公称压力：PN1.0 PN1.6适用温度：-35°C--135°C适用介质：水、污水、油、弱酸弱碱点击放大型号：D7L1X-10/16ZB公称通径：DN40--DN300公称压力：PN1.0、PN1.6适用温度：-45°C--150°C适用介质：水、污水、油、弱酸弱碱点击放大手动蝶阀型号：D371X-10/16ZB公称通径：DN40--DN1000公称压力：PN1.0 PN1.6适用温度：-35°C--135°C适用介质：水、污水、油、弱酸弱碱点击放大电动蝶阀型号：D971X-10/16ZB公称通径：DN40--DN1000公称压力：PN1.0 PN1.6适用温度：-35°C--135°C适用介质：水、污水、油、弱酸弱碱点击放大型号：D671X-10/16ZB 公称通径：DN40-DN800 公称压力：PN1.0 PN1.6 适用温度：-35°C--135°C 适用介质：水、污水、油、弱酸弱碱点击放大型号：XD371X-10/16ZB 公称通径：DN40—DN250 公称压力：PN1.0 PN1.6 适用温度：-35°C--135°C 适用介质：水、污水、油、弱酸弱碱点击放大无销蝶阀型号：WD071X-10ZB 公称通径：DN50—DN350 公称压力：PN1.0 适用温度：-35°C--135°C 适用介质：水、污水、油、弱酸弱碱点击放大型号：TD941/41W-0.5 公称通径：DN50-DN1600 公称压力：PN0.5 适用温度：-35°C--150°C 适用介质：空气及各类高温气体点击放大型号：D343X-10/16 公称通径：DN100-DN1200 公称压力：PN1.0、PN1.6 适用温度：-15°C--110°C 适用介质：淡水、污水、海水、空气点击放大型号：D943X-10/16 公称通径：DN300-DN1200 公称压力：PN1.0、PN1.6 适用温度：-15°C--110°C 适用介质：淡水、污水、海水、空气点击放大型号：D342X-2.5/6/10 公称通径：DN1400—DN2800 公称压力：PN0.25 、 PN0.6 、PN1.0 适用温度：-15°C--80°C 适用介质：淡水、污水、海水、空气点击放大型号：D342X-6/10 公称通径：DN700-DN1200 公称压力：PN0.6、PN1.0 适用温度：-15°C--80°C 适用介质：淡水、污水、海水、空气点击放大型号：SD343X-10/16 公称通径：DN300-DN1600 公称压力：PN1.0、PN1.6 适用温度：-15°C--80°C 适用介质：淡水、污水、海水、空气点击放大型号：D341X-10/16 公称通径：DN50---DN1000 公称压力：PN1.0、PN1.6 适用温度：-35°C--135°C 适用介质：水、污水、油、弱酸弱碱点击放大型号：Z545W/T-10Z 公称通径：DN400-DN1200 公称压力：PN1.0 适用温度：-15°C --100°C 适用介质：煤气、污水、淡水点击放大型号：Z41T/H-10/16Z 公称通径：DN50-DN400 公称压力：PN1.0、PN1.6 适用温度：-15°C --250°C 适用介质：煤气、污水、淡水点击放大型号：Z45/1X-10/16Z 公称通径：DN65-DN500 公称压力：PN1.0、PN1.6 适用温度：-45°C --150°C 适用介质：污水、自来水点击放大型号：Z40Y/H-10/16C/P 公称通径：DN15-DN600 公称压力：PN1.0、PN1.6 适用温度：-15°C --250°C 适用介质：煤气、污水、淡水、石油点击放大方闸型号：ZMQF公称通径：600X600-2200X2200 公称压力：PN0.1 适用温度：0°C --80°C 适用介质：污水、淡水点击放大圆闸型号：ZMQY 公称通径：DN200-DN2200 公称压力：PN0.1 适用温度：0°C --80°C 适用介质：污水、淡水点击放大型号：H44H-10/16C 公称通径：DN25—DN300 公称压力：PN1.0 、 PN1.6 适用温度：-15°C --150°C 适用介质：蒸气、污水、淡水、油类点击放大型号：H71X/T-10/16 公称通径：DN50-DN250 公称压力：PN1.0、PN1.6 适用温度：0°C --80°C 适用介质：污水、淡水、油类点击放大对夹式蝶型止回阀 型号：H77X-10/16 公称通径：DN50—DN700 公称压力：PN1.0 、 PN1.6 适用温度：-15°C --150°C 适用介质：蒸汽、污水、淡水、油类、食品、药品点击放大法兰式消声止回阀 型号：H41X/T-10/16 公称通径：DN150-DN400 公称压力：PN1.0、PN1.6 适用温度：0°C --80°C 适用介质：水、污水、淡水、油类点击放大型号： Q11F-16/25 公称通径： DN10-DN50 公称压力： PN1.6 、 PN2.5 适用温度： ≤150°C适用介质：水、油类、煤气、蒸气、弱酸等点击放大型号： Q11F-16/25 公称通径： DN10-DN50 公称压力： PN1.6 、 PN2.5 适用温度： ≤150°C适用介质：水、油类、煤气、蒸气、弱酸等点击放大手动固定球阀 型号： Q347F-16C/25/40/64C 公称通径：DN50-DN800公称压力： PN1.6 、 PN2.5 、 PN4.0 、 PN6.4 适用温度： ≤ 150 ℃适用介质：水、油品、天然气点击放大电动浮动球阀型号： Q941F-16/25/40/64C/P/R 公称通径：DN15-DN150公称压力： PN1.6 、 PN2.5 、 PN4.0 、 PN6.4 适用温度： 小于150℃ 适用介质：水、硝酸、醋酸点击放大。

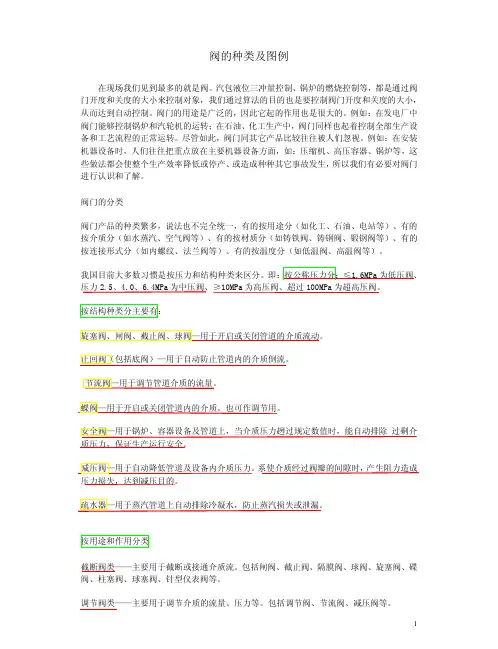

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。

100X遥控浮球阀公称亘径:DX40-DX500 公称压力：PN10/PX16 200X可调式诚压阀公称宜径:Z40-Z5OO公称压力：PN10/PX16300M漫闭式止回阀公称亘径:HN40 - DN500 公称压力：PN10/PX16400X流重控制阀公称亘径：PN40 - DN500公称压力：PN10/PN16500X持压/泄压阀公称宜:径:DX4<）-nX500 公称压力：PN10/PX16 600X电勒控制阀公称亘径：r>Y4（）- nxsoo公称压力：PN10/PX16700M水弔控制阀公称宜泾：DN40-DN500公称压力：PN10/PX16800X压差旁通阀公称宜径：HN40 - DN500公称压力：PN10/PN16900X紧急关闭阀公称宜径:HN40 - DX500 公称压力：PN10/PX16 H142、液压水位控制阀公称亘泾：HN40 - DX500 公称压力：PN10/PX16JH745X条功能水书控制阀公称宜径：0X50 - 0X500公称压力：PN10/16/25QAX742X持压/泄压阀公称亘径：HN50-DN500公称压力：PN10/16/25QF745X遥控浮球阀公称亘径:0X50-0X500 公称压力：PN1O/16/25Q JU5X电幼遥控阀公称宜径:HX50 - 0X500公称压力：PN1O/16/25QYX741X可调式诚压阀公称亘径：DX50-DX500 公称压力：PN1O/16/25QSG8000/9000水锤吸啊器公称宣径：PN50 - DN300 公称压力：PN10/16/25RVCX传幼唱座封闸公称亘径：PN40 - DX600 公称压力：PN1O/16/25Q RVHX暗杆弹性座封闸阀公称宜径：PN40 - PX600 公称压力:PN10/16/25QKRHX明忏弹性座封闸阀公称亘径：HN40 - PX600 公称压力：PN1O/16/25QRVEX电幼弹性座封闸阀公称宜径：DN40-DN600 公称压力：PN10/16/25QZ85X沟槽式暗杆闸阀公称宜:径:nx5（）-nx6（）o 公称压力：PN1O/I6/25Q Z81"勾槽式明杆闸阀公称亘径:PX50 - PX600 公称压力：PN1O/16/25QKVSX消防信号闸阀公称亘径：HN40 - PX600 公称压力：PN1O/16/25QRRHX明杆消防专用闸阀公称直径：PN40 - DN600 公称压力：PN10/16/25QZSJZ 水流指示器 公称宜:径:0X5（^-0X600 式把干蝶阀 公称亘径：HX50 - PX200 D.381、沟惜式鯛轮蝶阀 公称宜泾：PX5O-DX35OXFP371X 信号对夹式蟻阀公称宜径：HN50 - DN600JV71、手勒对夹式蟻阀H371X 揭轮对夹式蝶阀H971X 电幼对夹式蝶阀 H671X 气功对夹式蟻阀公称宜径:nx4（）- nx2（）o公称亘径：HN40 - PX600公称直径：HN40 - DX600公称宜径：DN40-DN600H373H 对来式硬密劭碟 阀 公称直径：0X4（） - PX1400公称压力：PN1O/16/25D343H 法兰硬密封蝶阀 公称宜径 r>N40-r>N1400 公称压力：PN1O/16/25D373H 电功硬密封蝶阀公称亘径 r>M0-r>Ni40o 公称压力：PN1O/16/25H371F46衬氟蝶阀公称宜径：DN50-DN800 公称压力：PN10/16GL43H Y 生过沌器 YSTF 拉杆伸缩Y 型过滤 HS41X 防污隔断阀公称压力：PN10/16 公称压力：PN10/16公称压力：PN10/16公称压力：PN10/16公称压力：PN10/16 公称压力：PN10/16公称压力：PN10/16公称压力：PN10/16JfL SlyA49H 防爆波阀门公称宜径:PM5-nX600公称压力：PN1O/16/25公称亘径：nxi5-n\4（）o公称压力：PN10/16ET条功能电于除垢仪公称宜径：HX40 - DX800 公称压力：PN10/16金属波纹編织管/补偿器公称亘径：r>Ni5-r»：8oo 公称压力：PN10/16JHL41X条功能阀公称宜噬：0X50-0X600公称压力：PN10/16KXTtt胶软接头公称宜径：ON32 - DN3000公称压力：PN10/16r>F电磁阀公称宜:径：DN15-DN5O 公称压力：PN16 VC6013空调电功二通阀公称亘径：DN15-DN25公称压力：PN16AFV3200电功二通调节阀公称宜磴：DN25-DN65公称压力：PN16OFQHX例流防止器公称宜径：DN15-DN5O公称压力：PN16AFV33OO电功二通调节阀公称宜:径:HN50 - DX200 公称压力：PN16 ZLF自力式功态平衡阀公称KS：nN15-nX400 公称压力：PN10/16ZYC自力式压差?空制阀公称宜径：nxis-PX400 公称压力：PN10/16SP45F数宇锁定平衡阀公称直径：DN15-DN400 公称压力：PN10/16器公称亘径PN50 - DN600公称压力：PNiO/16公称宜径DN525O - DN300公称压力：PN10/16KPF 静态平衡阀公称宜:径:DX15-nX4<)0 公称压力：PN10/16TJ40H 法兰调节阀公称直 径：DN15-DN400 公称压力：PN10/I6L11SM 丝口蒸汽栏窒阀 公称宜泾：nxis-nx4<)o 公称压力：PN10/16CH1SM 法兰蒸汽栏窒阀 公称宜径：DN15-DN400 公称压力：PN10/16H41K 消客式止回阀公称宜径:DX40-nX4(X) 公称压力：PN10/16SFCV 橡胶番止回阀 公称亘径：HN40 - PX600 公称压力：PN10/16NRVZ 静音式止回阀 公称直径：HN40 - DX400 公称压力：PN10/16HH44X 微阻膜闭止回阀H76X 对夹双辩蝶式止回H71H/X 对夹升降式止回止回阀：DN40-DN1200 公称压力：PN1O/16/25阀公称宜径：DN15-DN500 公称压力：PN1O/I6/25/4O公称压力：PN10/16H44H 旋启式止回阀 H41H 升降式止回阀 H42H 立式止回阀 公称直径:ON25 - DX500 公称宜径:PX15-PX500 公称直径：DN15-nXS0ii 公称宜径：DN15-DN500NRVZ 静音式止回阀公称直径 DN300-DN1200公称宜径DX40 - DX1200 公称压力：PN10/16阀 公称亘径DX40-PX1200H42冈法兰底阀公称压力：PN10/16HH46/48/49H 羨用蟻型钢戳止阀公称宜径：DN15-DN5O公称压力：15OLb・15OOLb J41H法兰铸钢截止阀公称宜径:r>N15_DY5OO公称压力：PN16-PN100API码欣戳止阀公称亘径：nxi5-nx4()o公称压力：!5<)Lb-15OOLbWI41H德标波纹勞覲止阀公称宜径：DN15-DN200公称压力：PN16-PN40Y43H蒸汽减庄阀公称宣径:DX15-nX4<)0 公称压力：PN16-PN64 YZ11X支管减压阀公称亘径：DN15-DN3O公称压力：PN16Y13/Y43X固定比例滅压阀公称宜径：0X15-0X200 公称压力：PN16Y416减压柜压阀公称宜径：DN15-DN400公称压力：PN16PZ73H刀型闸阀公称亘径：HX50- PX900 公称压力：PN6-PN16 Z41H铸钢闸阀公称宜径:nxi5-nx9oo公称压力：PN16-PN100Z41H祷钢楔式闸阀公称亘径：DX15-PX900公称压力：PN16-PN160API镑级闸阀公称宜径：HN40 - DN1200公称压力：15OLb-15W)Lb公称压力：PN16-PN250Q41F法兰球阀公称宜径:nxis-nxsoo 公称压力：PN16-PN64 Q41F法兰球阀公称亘径:nxis-nx3oo公称压力：PN16-PN64Q41高溫球阀公称亘径：0X15-0X200公称压力：PN16-PN25Q941F电幼球阀公称宜径：DN15-DN200公称压力：PN16-PN25。

1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

结构较复杂。

二、截止阀靠圆形阀芯上下移动，控制阀门开度。

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。

阀门价格目录蝶阀球阀闸阀止回阀截止阀气动阀调节阀平衡阀控制阀稳压阀安全阀排污阀减压阀疏水阀防火阀排气阀伸缩器补偿器电磁阀过滤阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。

按闸板构造分, 也分两类, 一是平行, 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类: 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

5. 旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。

十五种常用阀门结构及工作原理(带示意图)阀门有哪些种类？其结构及工作原理在这里给大家分类总结：1.截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

2.调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

3.止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

4.分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

5.安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下移动，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为: 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国内生产闸阀的厂家比较多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单, 结构长度短，制造工艺性好，适用范围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用PTFE填料．密封可靠．操作轻便灵活．缺点：密封面之间易引起冲蚀和擦伤，维修比较困难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

阀门基本结构介绍一、阀门的定义阀门是流体输送系统中的控制部件，具有截断、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。

二．阀门分类（1）按自动与驱动分类·自动阀门：依靠介质（液体、气体、蒸汽等）本身的能力而自行动作的阀门。

如安全阀、止回阀、减压阀、蒸汽疏水阀、空气疏水阀、紧急切断阀、自力式压力调节阀、自力式温度调节阀等。

·驱动阀门：借助手动、电力、液力或气力来操纵的阀门。

如闸阀、截止阀、节流阀、蝶阀、球阀、旋塞阀、隔膜阀、气动薄膜调节阀、气动活塞调节阀等。

（2）按主要技术参数分类a、按公称尺寸分类·小口径阀门·中口径阀门·大口径阀门·特大口径阀门b、按公称压力分类·真空阀·低压阀·中压阀。

·高压阀·起高压阀c、按介质工作温度分类·高温阀·中温阀·常温阀·低温阀·超低温阀d、按阀体材料分类·非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

·金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、高合金钢阀门。

·金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

e、按与管道的连接方式分类·法兰连接阀门：阀体上带有法兰，与管道采用法兰连接的阀门。

·螺纹连接阀门：阀体上带有内螺纹或外螺纹，与管道采用螺纹连接的阀门。

·焊接连接阀门：阀体上带有对焊坡口或承插焊口，与管道采用焊接连接的阀门。

·夹箍连接阀门：阀体上带有夹口，与管道采用夹箍连接的阀门。

·卡套连接阀门：用卡套与管道连接的阀门。

f、按操纵方式分类·手动阀门：借助手轮、手柄、杠杆或链轮等，由人力来操纵的阀门。

当需要较大的力矩时，可采用蜗轮、齿轮等减速装置。

·电动阀门：用电动机、电磁或其他电气装置操纵的阀门。

阀门有哪些种类？其结构与工作原理在这里给大家分类总结：主要用于截断或者接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。

主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

用于阻挠介质倒流。

包括各种结构的止回阀。

4.分流阀类用于别离、分配或者混合介质。

包括各种结构的分配阀和疏水阀等。

用于介质超压时的安全保护。

包括各种类型的安全阀。

一、闸阀靠阀板的上下挪移，控制阀门开度。

阀板象是一道闸门。

闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大局部闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为 : 单闸板式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。

按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。

国生产闸阀的厂家比拟多，连接尺寸也大多不统一。

性能特点：优点：1、流动阻力小。

阀体部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或者闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆发展的。

4、水锤现象不易产生。

原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、形体简单 , 结构长度短，创造工艺性好，合用围广。

8、结构紧凑，阀门刚性好，通道流畅，流阻数小，密封面采用不锈钢和硬质合金，使用寿命长，采用 PTFE 填料．密封可靠．操作轻便灵便．缺点：密封面之间易引起冲蚀和擦伤，维修比拟艰难。

外形尺寸较大，开启需要一定的空间，开闭时间长。

结构较复杂。

二、截止阀靠圆形阀芯上下挪移，控制阀门开度。

阀的种类及图例在现场我们见到最多的就是阀。

汽包液位三冲量控制、锅炉的燃烧控制等，都是通过阀门开度和关度的大小来控制对象，我们通过算法的目的也是要控制阀门开度和关度的大小，从而达到自动控制。

阀门的用途是广泛的，因此它起的作用也是很大的。

例如：在发电厂中阀门能够控制锅炉和汽轮机的运转；在石油、化工生产中，阀门同样也起着控制全部生产设备和工艺流程的正常运转。

尽管如此，阀门同其它产品比较往往被人们忽视。

例如：在安装机器设备时，人们往往把重点放在主要机器设备方面，如：压缩机、高压容器、锅炉等，这些做法都会使整个生产效率降低或停产、或造成种种其它事故发生，所以我们有必要对阀门进行认识和了解。

阀门的分类阀门产品的种类繁多，说法也不完全统一，有的按用途分（如化工、石油、电站等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸铁阀、铸钢阀、锻钢阀等）、有的按连接形式分（如内螺纹、法兰阀等）、有的按温度分（如低温阀、高温阀等）。

我国目前大多数习惯是按压力和结构种类来区分。

即：按公称压力分：≤1.6MPa为低压阀、压力2.5、4.0、6.4MPa为中压阀、≥10MPa为高压阀、超过100MPa为超高压阀。

按结构种类分主要有：旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。

止回阀（包括底阀）—用于自动防止管道内的介质倒流。

节流阀—用于调节管道介质的流量。

蝶阀—用于开启或关闭管道内的介质。

也可作调节用。

安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。

减压阀—用于自动降低管道及设备内介质压力。

系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。

疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

按用途和作用分类截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

调节阀类——主要用于调节介质的流量、压力等。
