轴承使用说明书1、滚动轴承的结构、分类及特点1.1结构滚动轴承（以下简称轴承）一般由内圈、外圈、滚动体和保持架组成。

（如图1.1）内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔避免相互接触和碰撞，从而进行圆滑的滚动。

轴承按照滚动体的列数，可以分为单列、双列和多列。

1）、内圈、外圈内圈、外圈上滚动体滚动的部分称作滚道面。

球轴承套圈的滚道面又称作沟道。

一般来说，内圈的内径、外圈的外径在安装时分别与轴和外壳有适当的配合。

推力轴承的内圈、外圈分别称作轴圈和座圈。

2）、滚动体滚动体分为球和滚子两大类，滚子根据其形状又分为圆柱滚子、圆锥滚子、球面滚子和滚针。

3）、保持架保持架将滚动体部分包围，使其在圆周方向保持一定的间隔。

保持架按工艺不同可分为冲压保持架、车制保持架、成形保持架和销式保持架。

按照材料不同可分为钢保持架、铜保持架、尼龙保持架及酚醛树脂保持架。

1.2分类轴承受负荷时作用于滚动面与滚动体之间的负荷方向与垂直于轴承中心线的平面内所形成的角度称作接触角，接触角小于45°主要承受径向负荷称为向心轴承，在45°~90°之间主要承受轴向负荷称为推力轴承，根据接触角和滚动体的不同，通用轴承分类如下：深沟球轴承（单、双列）向心球轴承角接触球轴承（单、双列）四点接触球轴承调心球轴承向心圆柱滚子轴承（单、双、四列）轴向心滚子轴承圆锥滚子轴承（单、双、四列）滚承滚针轴承（单、双列）动调心滚子轴承轴承推力球轴承推力球轴承（单、双列）推力角接触球轴承（单、双向）推力推力圆柱滚子轴承轴推力滚子轴承推力圆锥滚子轴承承推力滚针轴承推力调心滚子轴承1.3特点1.3.1滚动轴承的优点滚动轴承虽有许多类型和品种，并拥有各自固定的特征，但是，它们与滑动轴承相比较，却具有下述共同的优点：（1）、起动摩擦系数小，与动摩擦系数之差少。

（2）、国际性标准和规格统一，容易得到有互换性的产品。

（3）、润滑方便，润滑剂消耗少。

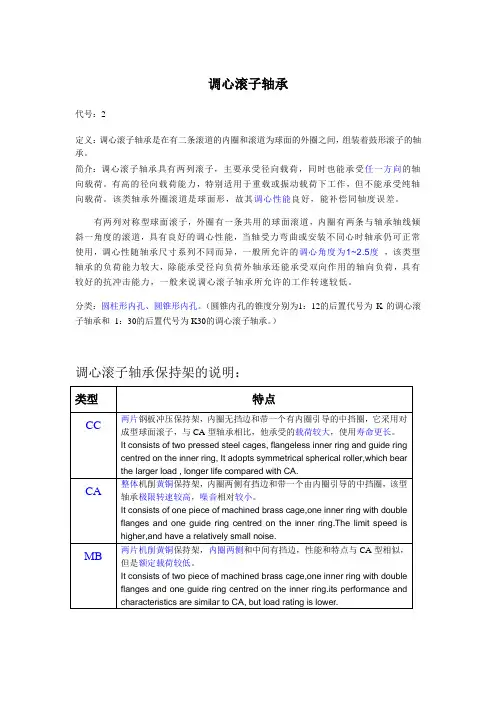

调心滚子轴承代号：2定义：调心滚子轴承是在有二条滚道的内圈和滚道为球面的外圈之间，组装着鼓形滚子的轴承。

简介：调心滚子轴承具有两列滚子，主要承受径向载荷，同时也能承受任一方向的轴向载荷。

有高的径向载荷能力，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。

该类轴承外圈滚道是球面形，故其调心性能良好，能补偿同轴度误差。

有两列对称型球面滚子，外圈有一条共用的球面滚道，内圈有两条与轴承轴线倾斜一角度的滚道，具有良好的调心性能，当轴受力弯曲或安装不同心时轴承仍可正常使用，调心性随轴承尺寸系列不同而异，一般所允许的调心角度为1~2.5度，该类型轴承的负荷能力较大，除能承受径向负荷外轴承还能承受双向作用的轴向负荷，具有较好的抗冲击能力，一般来说调心滚子轴承所允许的工作转速较低。

分类：圆柱形内孔、圆锥形内孔。

（圆锥内孔的锥度分别为1：12的后置代号为K的调心滚子轴承和1：30的后置代号为K30的调心滚子轴承。

）调心滚子轴承保持架的说明：类型特点CC两片钢板冲压保持架，内圈无挡边和带一个有内圈引导的中挡圈，它采用对成型球面滚子，与CA型轴承相比，他承受的载荷较大，使用寿命更长。

It consists of two pressed steel cages, flangeless inner ring and guide ringcentred on the inner ring, It adopts symmetrical spherical roller,which bearthe larger load , longer life compared with CA.CA整体机削黄铜保持架，内圈两侧有挡边和带一个由内圈引导的中挡圈，该型轴承极限转速较高，噪音相对较小。

It consists of one piece of machined brass cage,one inner ring with doubleflanges and one guide ring centred on the inner ring.The limit speed ishigher,and have a relatively small noise.MB两片机削黄铜保持架，内圈两侧和中间有挡边，性能和特点与CA型相似，但是额定载荷较低。

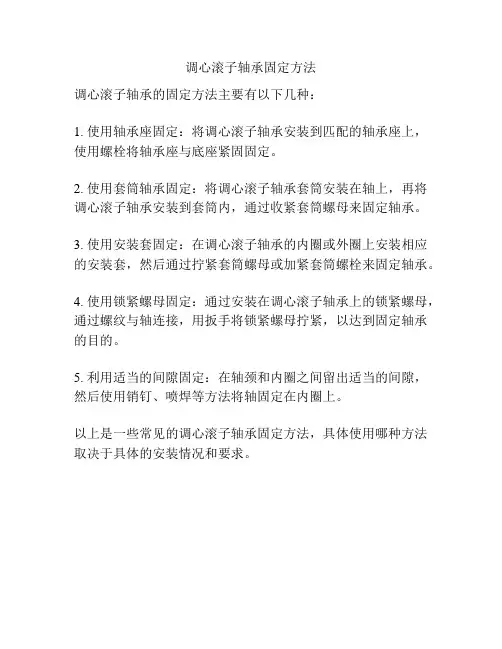

调心滚子轴承固定方法
调心滚子轴承的固定方法主要有以下几种：
1. 使用轴承座固定：将调心滚子轴承安装到匹配的轴承座上，使用螺栓将轴承座与底座紧固固定。

2. 使用套筒轴承固定：将调心滚子轴承套筒安装在轴上，再将调心滚子轴承安装到套筒内，通过收紧套筒螺母来固定轴承。

3. 使用安装套固定：在调心滚子轴承的内圈或外圈上安装相应的安装套，然后通过拧紧套筒螺母或加紧套筒螺栓来固定轴承。

4. 使用锁紧螺母固定：通过安装在调心滚子轴承上的锁紧螺母，通过螺纹与轴连接，用扳手将锁紧螺母拧紧，以达到固定轴承的目的。

5. 利用适当的间隙固定：在轴颈和内圈之间留出适当的间隙，然后使用销钉、喷焊等方法将轴固定在内圈上。

以上是一些常见的调心滚子轴承固定方法，具体使用哪种方法取决于具体的安装情况和要求。

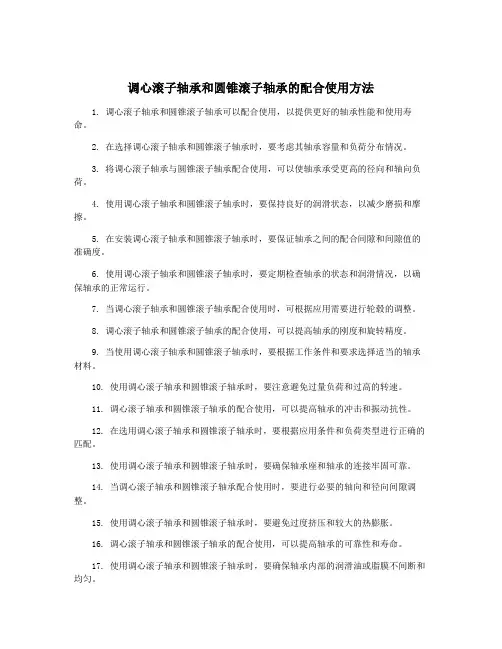

调心滚子轴承和圆锥滚子轴承的配合使用方法1. 调心滚子轴承和圆锥滚子轴承可以配合使用，以提供更好的轴承性能和使用寿命。

2. 在选择调心滚子轴承和圆锥滚子轴承时，要考虑其轴承容量和负荷分布情况。

3. 将调心滚子轴承与圆锥滚子轴承配合使用，可以使轴承承受更高的径向和轴向负荷。

4. 使用调心滚子轴承和圆锥滚子轴承时，要保持良好的润滑状态，以减少磨损和摩擦。

5. 在安装调心滚子轴承和圆锥滚子轴承时，要保证轴承之间的配合间隙和间隙值的准确度。

6. 使用调心滚子轴承和圆锥滚子轴承时，要定期检查轴承的状态和润滑情况，以确保轴承的正常运行。

7. 当调心滚子轴承和圆锥滚子轴承配合使用时，可根据应用需要进行轮毂的调整。

8. 调心滚子轴承和圆锥滚子轴承的配合使用，可以提高轴承的刚度和旋转精度。

9. 当使用调心滚子轴承和圆锥滚子轴承时，要根据工作条件和要求选择适当的轴承材料。

10. 使用调心滚子轴承和圆锥滚子轴承时，要注意避免过量负荷和过高的转速。

11. 调心滚子轴承和圆锥滚子轴承的配合使用，可以提高轴承的冲击和振动抗性。

12. 在选用调心滚子轴承和圆锥滚子轴承时，要根据应用条件和负荷类型进行正确的匹配。

13. 使用调心滚子轴承和圆锥滚子轴承时，要确保轴承座和轴承的连接牢固可靠。

14. 当调心滚子轴承和圆锥滚子轴承配合使用时，要进行必要的轴向和径向间隙调整。

15. 使用调心滚子轴承和圆锥滚子轴承时，要避免过度挤压和较大的热膨胀。

16. 调心滚子轴承和圆锥滚子轴承的配合使用，可以提高轴承的可靠性和寿命。

17. 使用调心滚子轴承和圆锥滚子轴承时，要确保轴承内部的润滑油或脂膜不间断和均匀。

18. 在安装调心滚子轴承和圆锥滚子轴承时，要使用适当的工具和方法，以避免损坏轴承和配件。

19. 调心滚子轴承和圆锥滚子轴承的配合使用，可以减少轴承的摩擦和能量损耗。

20. 使用调心滚子轴承和圆锥滚子轴承时，要确保轴承和轴的对中度和轴向垂直度。

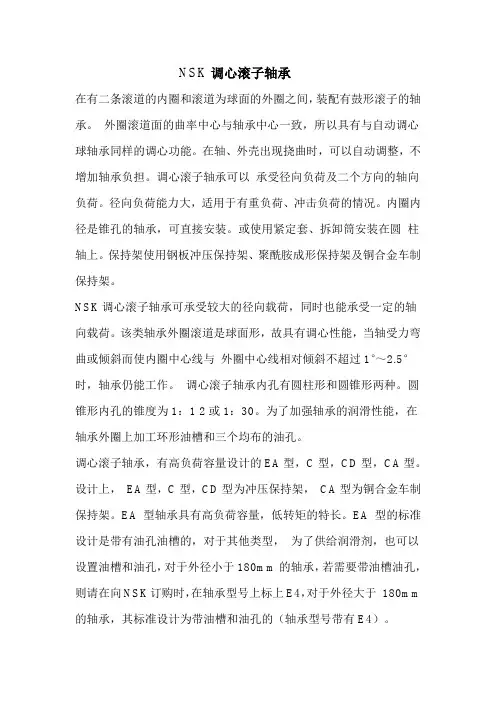

NSK调心滚子轴承在有二条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子的轴承。

外圈滚道面的曲率中心与轴承中心一致，所以具有与自动调心球轴承同样的调心功能。

在轴、外壳出现挠曲时，可以自动调整，不增加轴承负担。

调心滚子轴承可以承受径向负荷及二个方向的轴向负荷。

径向负荷能力大，适用于有重负荷、冲击负荷的情况。

内圈内径是锥孔的轴承，可直接安装。

或使用紧定套、拆卸筒安装在圆柱轴上。

保持架使用钢板冲压保持架、聚酰胺成形保持架及铜合金车制保持架。

NSK调心滚子轴承可承受较大的径向载荷，同时也能承受一定的轴向载荷。

该类轴承外圈滚道是球面形，故具有调心性能，当轴受力弯曲或倾斜而使内圈中心线与外圈中心线相对倾斜不超过1°～2.5°时，轴承仍能工作。

调心滚子轴承内孔有圆柱形和圆锥形两种。

圆锥形内孔的锥度为1：1 2或1：30。

为了加强轴承的润滑性能，在轴承外圈上加工环形油槽和三个均布的油孔。

调心滚子轴承，有高负荷容量设计的EA型，C型，CD型，CA型。

设计上，EA型，C型，CD型为冲压保持架，CA型为铜合金车制保持架。

EA 型轴承具有高负荷容量，低转矩的特长。

EA 型的标准设计是带有油孔油槽的，对于其他类型，为了供给润滑剂，也可以设置油槽和油孔，对于外径小于180mm的轴承，若需要带油槽油孔，则请在向NSK订购时，在轴承型号上标上E4，对于外径大于180mm 的轴承，其标准设计为带油槽和油孔的（轴承型号带有E4）。

另外，使用带有油槽，油孔的轴承时，因轴承油槽深度有限。

所以如在外壳内径上也设置出油槽则更为有效。

NSK调心滚子轴承适用于承受重载荷与冲击载荷，广泛应用于冶金、轧机、矿山、注塑成型机、空压机和泵、齿轮装置、石油、造纸、水泥、榨糖等行业。

NSK调心球轴承外圈的滚道为球面，其曲率中心与轴承中心一致。

因此，内圈、球、保持架可以在轴承中心周围自由旋转，具有调心性。

调心球轴承内孔可以是圆柱也可以是圆锥形，轴承不能拆分，此类轴承是一种带球面外圈滚道的双列轴承。

目录1、滚动轴承说明--------------------------------------------------21. 滚动轴承的特点------------------------------------- -22. 滚动轴承的结构和材料----------------------------- ----23. 滚动轴承的失效形式-------------------------------------24. 滚动轴承的分类和选用----------------------------------2 2、滚动轴承的代号------------------------------------------------3基本代号--------------------------------------------------3前置、后置代号-------------------------------------------3轴承代号示例---------------------------------------------4滚针轴承基本代号-----------------------------------------5 3、轴承的性能及用途----------------------------------------------5深沟球轴承------------------------------------------------5滚动轴承-------------------------------------------------5滚针轴承-------------------------------------------------6关节轴承-------------------------------------------------6直线轴承-------------------------------------------------6压力轴承-------------------------------------------------6推力滚子轴承---------------------------------------------6 4、轴承额定负荷--------------------------------------------------6轴承的静负荷----------------------------------------------6轴承的动负荷----------------------------------------------7 5、轴承的选定及使用时的注意事项----------------------------------7轴承选定概要---------------------------------------------7选择方法--------------------------------------------------8轴承的安装过程中-----------------------------------------106、影响轴承损坏的因素--------------------------------------------107、为什么轴承会磨损坏及对策--------------------------------------118、轴承结构对振动与噪声的影响------------------------------------15工作温度对轴承寿命的影响----------------------------------17轴承发响的若干原因----------------------------------------17轴承在运转时发烫------------------------------------------18轴承的注脂量对轴承的使用有什么影响------------------------18轴承不宜加过多润滑脂--------------------------------------189、如何延长轴承寿命和/或使用性能---------------------------------1910、轴承安装后检验----------------------------------------------2011、轴承保管和使用注意事项--------------------------------------21滚动轴承说明1. 滚动轴承的特点：(1) 摩擦系数小且稳定，起动容易。

调心滚子轴承定位布置
调心滚子轴承是一种可调节轴承安装位置和轴向位置误差的滚动轴承。

调心滚子轴承通常用于传动力较大或要求较高的设备中，如机械设备、冶金设备、矿山设备等。

在安装调心滚子轴承时，需要进行定位布置，以确保其正常运行和使用。

具体的定位布置步骤如下：
1. 清洁和检查：在安装之前，需要将轴承座和轴承清洁干净，并检查是否有损坏或异物。

2. 偏斜角度：根据设备要求和轴承的设计，确定调心滚子轴承的偏斜角度。

这个角度将影响轴承的负载和运行效果。

3. 接触角度：根据轴承的载荷和设计要求，选择适当的接触角度。

接触角度将影响轴承的刚度和承载能力。

4. 轴承座安装：将调心滚子轴承安装到轴承座上。

在安装过程中，应确保轴承座的位置正确，并且座圈和轴承之间要有适当的间隙。

5. 轴向位置：根据设备要求和轴承的设计，调整调心滚子轴承的轴向位置。

轴向位置决定了轴承的受力状态和轴的位置。

6. 固定轴承：确认调心滚子轴承的位置和轴向位置后，使用正确的方法将其固定在轴上，如使用螺栓或锁紧装置。

7. 润滑和密封：在安装完成后，对调心滚子轴承进行润滑，并进行密封处理，以确保其正常运行和使用。

总结：调心滚子轴承的定位布置是为了确保其正常运行和使用，根据设备要求和轴承的设计，选择适当的偏斜角度和接触角度，正确安装轴承座，调整轴向位置，固定轴承，并进行润滑和密封处理。

这样可以保证调心滚子轴承的稳定性、可靠性和寿命。

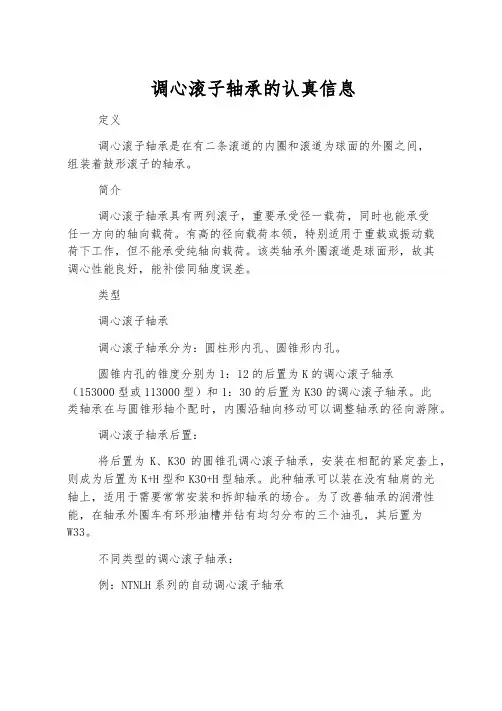

调心滚子轴承的认真信息定义调心滚子轴承是在有二条滚道的内圈和滚道为球面的外圈之间，组装着鼓形滚子的轴承。

简介调心滚子轴承具有两列滚子，重要承受径一载荷，同时也能承受任一方向的轴向载荷。

有高的径向载荷本领，特别适用于重载或振动载荷下工作，但不能承受纯轴向载荷。

该类轴承外圈滚道是球面形，故其调心性能良好，能补偿同轴度误差。

类型调心滚子轴承调心滚子轴承分为：圆柱形内孔、圆锥形内孔。

圆锥内孔的锥度分别为1：12的后置为K的调心滚子轴承（153000型或113000型）和1：30的后置为K30的调心滚子轴承。

此类轴承在与圆锥形轴个配时，内圈沿轴向移动可以调整轴承的径向游隙。

调心滚子轴承后置：将后置为K、K30的圆锥孔调心滚子轴承，安装在相配的紧定套上，则成为后置为K+H型和K30+H型轴承。

此种轴承可以装在没有轴肩的光轴上，适用于需要常常安装和拆卸轴承的场合。

为了改善轴承的润滑性能，在轴承外圈车有环形油槽并钻有均匀分布的三个油孔，其后置为W33。

不同类型的调心滚子轴承：例：NTNLH系列的自动调心滚子轴承自动调心轴承的应用渐渐加添，特别是在高温环境下的长寿命轴承。

为不同应用环境，NTN工程师开发了STJ2型的钢材，可以在很大的温度范围，由室温至250℃的温度范围内延长使用寿命。

此钢材是LH系列的自动调心滚子轴承的标准材料。

此轴承特点如下（与SUJ2的对比）大温度范围的长寿命轴承，在室温下是一般材料寿命的3.5倍，在高温下（250℃）下是一般材料寿命的30倍，防止表面损伤，7倍的防剥落本领，1.4倍的防擦伤本领，2.5倍的防磨损本领，高温条件下的尺寸稳定性，在250℃时几乎无尺寸的变化，加强分裂疲乏的强度，在高温及紧搭配的情况下，加添2倍的防分裂疲乏寿命。

加添2倍的防分裂疲乏强度，简化零件储存管理程序，由室温至250℃都可使用单一标准轴承型号，自动调心滚子轴承将渐渐转成LH系列。

型号实在分类及型号对比:1、调心滚子轴承（20000CC型）2、圆锥孔调心滚子轴承（20000CCK型）3、调心滚子轴承（20000CC/W33型）4、圆锥孔调心滚子轴承（20000CCK/W33型）5、装在紧定套上的孔调心滚子轴承（20000CCK+H0000型）6、装在紧定套上的孔调心滚子轴承（20000CCK/W33+H0000型）特点编辑本段调心滚子轴承是内圈有双列滚道，外圈滚道设计为球面滚道，滚子为鼓形的轴承。

轴承使用手册第一章：轴承的基本知识一、轴承的概念轴承是一种将相对旋转运动转化为一定形式下的线性运动或者相互作用的机械元件，一般应用在机械设备、汽车、飞机等各种机械装置中。

二、轴承的分类根据使用的场合和工作环境不同，轴承可以分为滚动轴承和滑动轴承。

滚动轴承由内外圈和滚动体组成，适用于高速高负荷的环境。

而滑动轴承则是由衬套、轴套和润滑油组成，适用于低速高负荷的环境。

第二章：轴承的安装和更换一、轴承的安装1.安装前应清洁安装座和轴承外圈，确保无灰尘和杂物。

2.用油脂轻涂轴承外圈，使其在安装过程中更容易滑入。

3.在安装过程中，可用手掌或者轻锤轻轻击打轴承外圈，使其均匀插入安装座。

二、轴承的更换1.根据轴承的使用寿命进行定期检测，如有异常现象应及时更换。

2.更换轴承时，需先清洁周围的灰尘和杂物，以免对新轴承造成影响。

3.更换轴承前，应确保新轴承与旧轴承的型号、规格等相符。

第三章：轴承的润滑一、轴承的润滑方式1.在滚动轴承中，一般采用润滑脂或者润滑油进行润滑。

2.在滑动轴承中，一般采用润滑油进行润滑，其中常见的润滑方式有循环润滑、滴注润滑等。

二、轴承的润滑周期1.轴承的使用寿命和润滑周期相关，一般需根据设计规范和实际使用情况确定润滑周期，以确保轴承的正常使用。

2.在高温、高负荷等恶劣环境下，润滑周期需缩短，以确保轴承的正常工作。

第四章：轴承的维护和保养一、轴承的维护1. 定期检查轴承的工作状态，如有异常声音、发热等情况应及时处理。

2. 严禁将轴承过度拉伸或者过度压缩，以免影响轴承的使用寿命。

二、轴承的保养1. 在不适用的环境条件下，应加装密封装置，防止外部灰尘和水分进入轴承内部。

2. 在轴承润滑周期内，应及时添加润滑油或者润滑脂，确保轴承的良好润滑状态。

第五章：轴承的故障排除一、轴承的磨损1. 滚动轴承内环、外环和滚动体的表面存在磨损现象，可通过更换新轴承解决。

2. 滑动轴承内表面存在严重磨损现象，可通过重新加工或者更换新轴承解决。

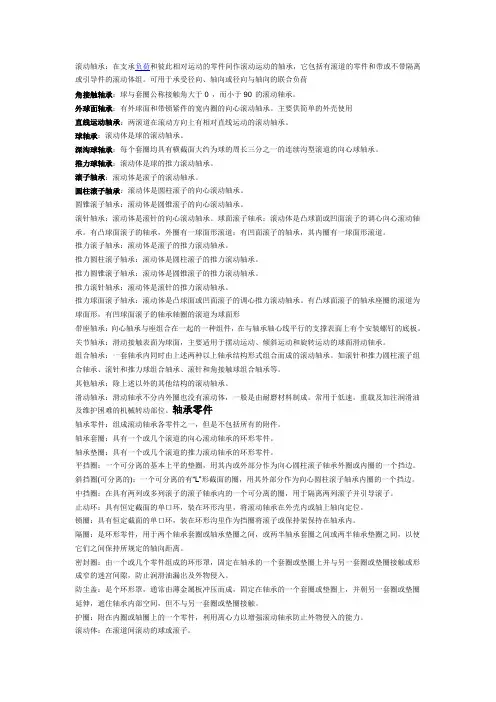

滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。

可用于承受径向、轴向或径向与轴向的联合负荷角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。

外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。

主要供简单的外壳使用直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。

球轴承：滚动体是球的滚动轴承。

深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。

推力球轴承：滚动体是球的推力滚动轴承。

滚子轴承：滚动体是滚子的滚动轴承。

圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。

圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。

滚针轴承：滚动体是滚针的向心滚动轴承。

球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚动轴承。

有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。

推力滚子轴承：滚动体是滚子的推力滚动轴承。

推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。

推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。

推力滚针轴承：滚动体是滚针的推力滚动轴承。

推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。

有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。

关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。

组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。

如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。

其他轴承：除上述以外的其他结构的滚动轴承。

滑动轴承：滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。

常用于低速，重载及加注润滑油及维护困难的机械转动部位。

调心球轴承是一种常用的轴承类型，用于支撑旋转轴并使其能够在受到偏心负载或轴向位移时仍然保持平稳运动。

下面是调心球轴承的用法：
1. 安装前先清洁轴和壳体表面，确保没有杂质和污垢。

2. 将调心球轴承放置在轴上，注意不要让轴承过载。

3. 将调心球轴承推入壳体内部，直到轴承的外环与壳体接触为止。

4. 调整轴承位置，使其能够适应轴的偏心或轴向位移。

可以使用垫片或螺钉来调整轴承位置。

5. 确认轴承已经正确安装，并且没有松动或晃动现象。

6. 在使用过程中，定期检查轴承的工作状态，如有异常情况应及时停机检查。

需要注意的是，调心球轴承在使用过程中需要定期进行润滑和维护，以确保其正常运行和延长使用寿命。

同时，应避免轴承受到过大的冲击和振动，以免损坏轴承。

双列调心滚子轴承安全操作及保养规程前言双列调心滚子轴承是一种广泛应用于工业机械领域的轴承类型，因具有较高的可靠性、承载能力强等优点，得到了广泛的应用。

为了确保双列调心滚子轴承的工作正常，延长使用寿命，本文将为读者介绍双列调心滚子轴承的安全操作及保养规程。

安全操作规程1. 装配前的准备工作在装配双列调心滚子轴承之前，必须做好以下准备工作：1.确认轴承的型号、规格、数量和配件是否齐全，确定双列调心滚子轴承的安装方式、方向和要求；2.彻底清洗轴承和周边部件，如有损坏或变形应及时更换；3.初次安装或更换时，润滑脂应从轴承端部装入轴承内部，确保轴承充分润滑。

2. 轴承的安装轴承的安装应按以下流程进行：1.轴承安装前应清洁相关的部件表面，并涂上适量润滑脂；2.检查轴承的方向和安装方式，确定轴承具有正确的相对位置和配合形位；3.应采用专用工具或同类轴承外套安装双列调心滚子轴承，以保证外力均衡地传递在应力场中；4.轴承的首次安装后，应通过旋转放置于半个小时的时间中，确保轴承的链接处是否正常。

3. 保养与检修规程为延长双列调心滚子轴承的使用寿命，必须对其进行定期保养和检修。

保养和检修应按以下规程进行：1.根据使用情况，制定轴承的保养计划；2.定期检查轴承的工作状态。

包括：外观是否有损坏、异响、轴承加热等异常现象；3.定期更换轴承的润滑脂。

在更换润滑脂时，需要清除旧润滑脂，避免与新润滑脂混合。

同时，选择正确牌号、规格的润滑脂；4.定期检查轴承及周边部件的损坏情况，如有损坏应及时更换；5.定期测量轴承的轴向间隙，以确定轴承是否正常工作；6.在润滑脂更换过程中，如发现轴承内有异物，应及时清除；7.特别是在企业需要有规律地为其现场设备进行日常维护时，应将轴承列入维护计划。

结语以上是关于双列调心滚子轴承的安全操作及保养规程，通过正确的安装和保养，可以延长双列调心滚子轴承的使用寿命，减少故障发生的风险。

需要注意的是，在进行轴承的安装和保养时，要按照规程操作，避免疏漏、粗心大意等问题的发生，确保轴承的工作正常、稳定。

调心滚子轴承调心滚子轴承是一种重要的机械零部件，广泛应用于各种机械设备中的回转和支承部分，具有很高的应用价值。

本文将从调心滚子轴承的基本结构、工作原理、材料选择、安装与维护等方面进行详细介绍。

调心滚子轴承是由内圈、外圈、滚子保持架和滚子四部分组成。

内圈通过套筒与轴连接，外圈通过压入孔和压入套与机壳连接，滚子保持架将滚子整齐地排列在内圈和外圈之间。

这种结构使得调心滚子轴承能够在极限转动角度较大的情况下正常工作，具有自适应能力。

调心滚子轴承的工作原理是通过滚动摩擦来支撑和传递轴承荷载。

滚子与内圈和外圈的接触面积相对较小，因此单位面积上的应力较大，能够承受较大的轴向和径向荷载。

同时，滚子保持架的存在使得滚子能够自由转动，减小了滚子之间的相对滑动，降低了轴承的摩擦损失和能耗。

在调心滚子轴承的材料选择方面，一般采用高碳铬钢作为基本材料，经过热处理和精细加工后，具有较高的硬度、强度和耐磨性。

同时，滚子保持架可以选用不同的材料，如钢、铜、合成材料等，以满足不同工况下的使用要求。

在调心滚子轴承的安装与维护方面，首先需要保证内圈、外圈和滚子保持架的清洁，并在安装前对其进行润滑。

安装时，应根据轴承的特点选择合适的安装工具，避免过度冲击和变形。

在使用过程中，要及时检查轴承的运行情况，如温度、振动等，并进行必要的润滑和清洗工作。

同时，定期更换磨损严重的滚子保持架和滚子，以延长轴承的使用寿命。

综上所述，调心滚子轴承作为一种重要的机械零部件，其具有自适应能力、较大的承载能力和较长的使用寿命等优点，在各种机械设备中发挥着重要的作用。

因此，在选择和使用调心滚子轴承时，应注意其结构、工作原理、材料选择、安装与维护等方面的问题，以确保其正常运行和延长使用寿命。
