全数字控制可控硅调光LED驱动器设计
- 格式：pdf
- 大小：1.03 MB
- 文档页数：4
下载文档原格式
合集下载
基于可控硅调光器的LED驱动电路分析
基于可控硅调光器的LED驱动电路分析
引言
常见的调光有双向可控硅调光、后沿调光、ON/OFF 调光、遥控调光等。
可控硅调光器在传统的白炽灯等调光照明应用已久，且不用改变接线，装置成本较低，各品牌可控硅调光器的性能和规格相差不大，但是其直接应用在LED 驱动场合还存在着一系列问题。
1 双向可控硅TRIAC 调光原理
市面上大多数可控硅调光器基本结构如可控硅前沿调光器若直接用于控制普通的LED 驱动器，LED 灯会产生闪烁，更不能实现宽范围的调光控制。
原因归结如下：
(1)可控硅的维持电流问题。
目前市面上的可控硅调光器功率等级不同，维持电流一般是7～75mA(驱动电流则是7～100mA)，导通后流过可控硅的电流必须要大于这个值才能继续导通，否则会自行关断。
(2)阻抗匹配问题。
当可控硅导通后，可控硅和驱动电路的阻抗都发生变化，且驱动电路由于有差模滤波电容的存在，呈容性阻抗，与可控硅调光器存在阻抗匹配的问题，因此在设计电路时一般需要使用较小的差模滤波电容。
(3)冲击电流问题。
由于可控硅前沿斩波使得输入电压可能一直处于峰值附近，输入滤波电容将承受大的冲击电流，同时还可能使得可控硅意外截止，导致可控硅不断重启，所以一般需要在驱动器输入端串接电阻来减小冲击。
(4)导通角较小时LED 会出现闪烁。
当可控硅导通角较小时，由于此时
输入电压和电流均较小，导致维持电流不够或者芯片供电Vcc 不够，电路停止工作，使LED 产生闪烁。
2 一种可控硅调光的LED 驱动电源。
一种全数字PID控制LED光源驱动器

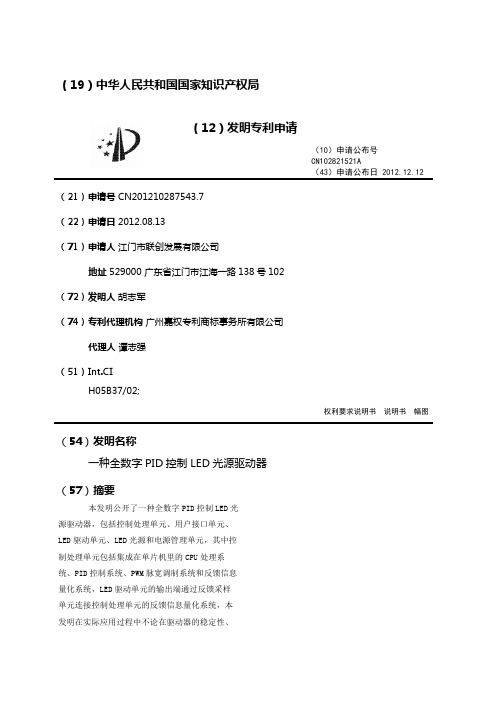

（19）中华人民共和国国家知识产权局（12）发明专利申请（10）申请公布号CN102821521A（43）申请公布日 2012.12.12（21）申请号CN201210287543.7（22）申请日2012.08.13（71）申请人江门市联创发展有限公司地址529000 广东省江门市江海一路138号102（72）发明人胡志军（74）专利代理机构广州嘉权专利商标事务所有限公司代理人谭志强（51）Int.CIH05B37/02;权利要求说明书说明书幅图（54）发明名称一种全数字PID控制LED光源驱动器（57）摘要本发明公开了一种全数字PID控制LED光源驱动器，包括控制处理单元、用户接口单元、LED驱动单元、LED光源和电源管理单元，其中控制处理单元包括集成在单片机里的CPU处理系统、PID控制系统、PWM脉宽调制系统和反馈信息量化系统，LED驱动单元的输出端通过反馈采样单元连接控制处理单元的反馈信息量化系统，本发明在实际应用过程中不论在驱动器的稳定性、使用寿命、经济性方面，还是其体积或控制的便捷性、有效性上，较之于传统的通过模拟集成电路搭建而成的光源驱动方案都有很大提高，此外，其方便进行量化管理，且容易拓展，适用性强，具有很强的市场竞争力。
法律状态法律状态公告日法律状态信息法律状态2012-12-12公开公开2013-01-30实质审查的生效实质审查的生效2015-04-01发明专利申请公布后的驳回发明专利申请公布后的驳回权利要求说明书一种全数字PID控制LED光源驱动器的权利要求说明书内容是....请下载后查看说明书一种全数字PID控制LED光源驱动器的说明书内容是....请下载后查看。

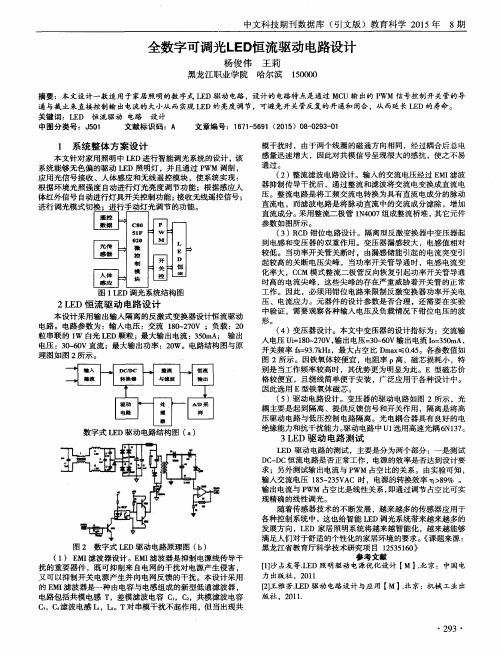

全数字可调光LED恒流驱动电路设计
ｌ 系统整体方案设计
本文针对家用照 明中 Ｌ Ｅ Ｄ进行智 能调光系统 的设计 ，该 系统能够无色偏的驱动 Ｌ Ｅ Ｄ照 明灯 ，并且通 过 Ｐ ＷＭ调制 ， 应 用光信号接 收 、人体感应 和无 线遥控模块 ，使 系统实现 ： 根 据环境光照强度 自动进行灯光 亮度调节功能 ；根据感应人 体 红外 信号 自动进行灯具开关控 制功能 ； 接 收无线遥 控信 号 ； 进 行调光模式切换 ；进行手 动灯 光调节的功能 。
图 ２ 数字式 Ｌ Ｅ Ｄ驱 动电路原 理图 （ ｂ ） （ １ ）Ｅ ＭＩ 滤 波器设计 。Ｅ Ｍ Ｉ 滤波器是抑制 电源线传导 干 扰的重要器件 ，既可抑制来 自电 网的干扰 对电源产生侵 害 ， 又可 以抑制 开关 电源产生并 向电 网反馈 的干扰。本设计采用 的Ｅ Ｍ Ｉ 滤波器是一种 由电容与电感组成 的新型低通滤波器 ， 电路包括共模 电感 Ｔ ，差模滤波 电容 ｃ ， Ｃ ，共模滤波 电容 ｃ ， ，ｃ 滤波 电感 Ｌ ， 。Ｔ对 串模干扰不起作 用 ，但 当出现共
模 干扰时 ，由于两个线 圈的磁通方 向相 同 ，经过耦合后总 电 感量 迅速增大 ，因此对 共模 信号呈现很大 的感 抗 ，使之不易
通过 。
ห้องสมุดไป่ตู้
Ｉ ｌ 遥 控 Ｌ 数 据 尸 Ｃ ８ Ｏ
５１Ｆ
Ｉ 光 传 Ｌ ０ 徽 ２ ０ ｆ 感 器 控
制
Ｌ
Ｄ Ｅ
恒
１ 人 体 Ｌ 模 ｌ 感 应 ｒ 块 Ｌ
形。
（ ４）变压器设计 。本 文 中变压器 的设计指标 为 ：交流输 入电压 Ｕ ｉ ＝ １ ８ ０ ～ ２ ７ ０ Ｖ， 输 出电压＝ ３ ０ ～ ６ ０ Ｖ输 出电流 Ｉ ｏ ＝ ３ ５ ０ ｍＡ， 开关频率 ｆ ｓ ＝ ９ ３ ． ７ ｋ Ｈ ｚ ，最大 占空 比 Ｄ ｍ ａ ｘ ＜０ ￣ ． ４ ５ 。各参数值如 图 ２所示 。因铁氧体较便宜 ，电阻率 ｐ高 ，磁芯损耗小 ，特

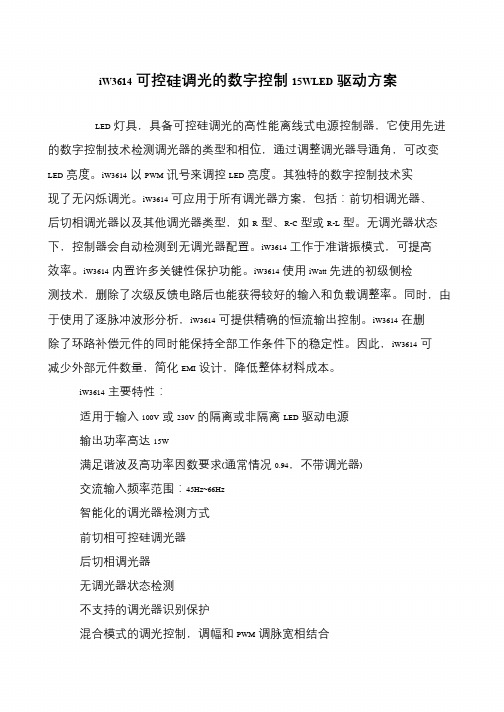

iW3614可控硅调光的数字控制15WLED驱动方案
iW3614可控硅调光的数字控制15WLED驱动方案
LED灯具，具备可控硅调光的高性能离线式电源控制器，它使用先进的数字控制技术检测调光器的类型和相位，通过调整调光器导通角，可改变LED亮度。
iW3614以PWM讯号来调控LED亮度。
其独特的数字控制技术实现了无闪烁调光。
iW3614可应用于所有调光器方案，包括：前切相调光器、后切相调光器以及其他调光器类型，如R型、R-C型或R-L型。
无调光器状态下，控制器会自动检测到无调光器配置。
iW3614工作于准谐振模式，可提高效率。
iW3614内置许多关键性保护功能。
iW3614使用iWatt先进的初级侧检测技术，删除了次级反馈电路后也能获得较好的输入和负载调整率。
同时，由于使用了逐脉冲波形分析，iW3614可提供精确的恒流输出控制。
iW3614在删除了环路补偿元件的同时能保持全部工作条件下的稳定性。
因此，iW3614可减少外部元件数量，简化EMI设计，降低整体材料成本。
iW3614主要特性：
适用于输入100V或230V的隔离或非隔离LED驱动电源
输出功率高达15W
满足谐波及高功率因数要求(通常情况0.94，不带调光器)
交流输入频率范围：45Hz~66Hz
智能化的调光器检测方式
前切相可控硅调光器
后切相调光器
无调光器状态检测
不支持的调光器识别保护
混合模式的调光控制，调幅和PWM调脉宽相结合。

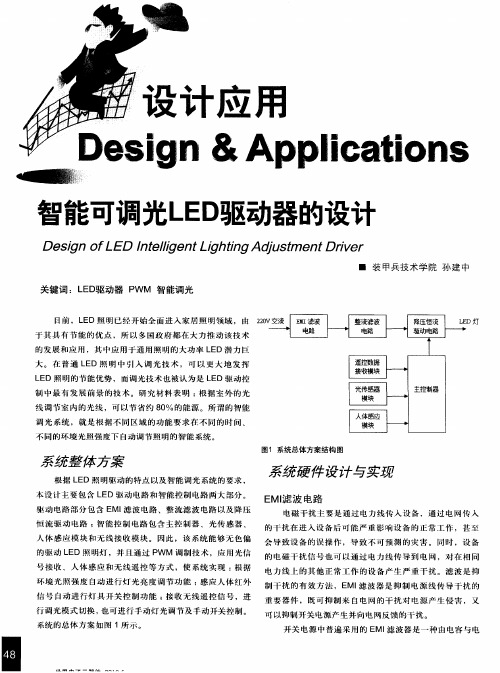

智能可调光LED驱动器的设计
