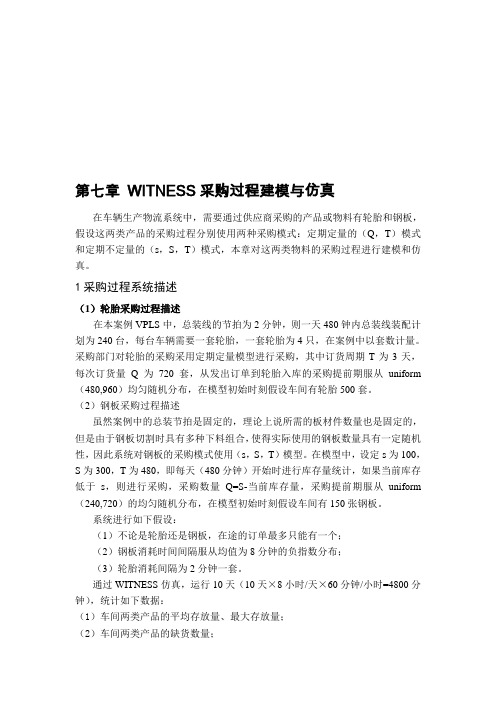

第七章WITNESS采购过程建模与仿真在车辆生产物流系统中，需要通过供应商采购的产品或物料有轮胎和钢板，假设这两类产品的采购过程分别使用两种采购模式：定期定量的（Q，T）模式和定期不定量的（s，S，T）模式，本章对这两类物料的采购过程进行建模和仿真。
1采购过程系统描述（1）轮胎采购过程描述在本案例VPLS中，总装线的节拍为2分钟，则一天480钟内总装线装配计划为240台，每台车辆需要一套轮胎，一套轮胎为4只，在案例中以套数计量。
采购部门对轮胎的采购采用定期定量模型进行采购，其中订货周期T为3天，每次订货量Q为720套，从发出订单到轮胎入库的采购提前期服从uniform （480,960）均匀随机分布，在模型初始时刻假设车间有轮胎500套。
（2）钢板采购过程描述虽然案例中的总装节拍是固定的，理论上说所需的板材件数量也是固定的，但是由于钢板切割时具有多种下料组合，使得实际使用的钢板数量具有一定随机性，因此系统对钢板的采购模式使用（s，S，T）模型。
在模型中，设定s为100，S为300，T为480，即每天（480分钟）开始时进行库存量统计，如果当前库存低于s，则进行采购，采购数量Q=S-当前库存量，采购提前期服从uniform （240,720）的均匀随机分布，在模型初始时刻假设车间有150张钢板。
系统进行如下假设：（1）不论是轮胎还是钢板，在途的订单最多只能有一个；（2）钢板消耗时间间隔服从均值为8分钟的负指数分布；（3）轮胎消耗间隔为2分钟一套。
通过WITNESS仿真，运行10天（10天×8小时/天×60分钟/小时=4800分钟），统计如下数据：（1）车间两类产品的平均存放量、最大存放量；（2）车间两类产品的缺货数量；（3）钢板订货次数、订货总量；在学习过程中，主要关注如下功能的实现：（1）两种采购模式的实现；（2）采购提前期的实现；（3）缺货的统计；2 模型设计2.1 建模元素定义该模型中所用到的元素以及元素在模型中所起的作用如表1所示。
维特尼斯（Witness）智能仿真建模软件目录：一、Witness 软件简介1、系统仿真技术2、Witness应用领域3、Witness主要功能4．使用Witness的收益二、Witness 提供的模块三、Witness应用案例举例1、Witness各种领域的应用实例1-1、Witness在“公共服务”领域的应用1-2、Witness在“生产制造”领域的应用1-3、Witness在“能源工业”领域的应用1-4、Witness在“航空航天”领域的应用1-5、Witness在“医药化工”领域的应用1-6、Witness在“国防科技”领域的应用1-7、Witness在“呼叫中心”领域的应用2、应用模型举例（图）2-1、工厂规划模型2-2、呼叫/访问中心模型2-3、制造维护模型2-4、订货/储运模型2-5、飞机备件供应模型2-6、库存模型2-7、港口模型2-8、供应链模型2-9、公交车站模型3、如何建立模型举例3-1、交通控制仿真案例3-2、机场仿真模型案例3-3、家电维修部人力资源配置仿真模型3-4、医院病床数与服务水平优化仿真模型3-5、混流生产系统建模与仿真模型3-6、钢材配送供应链模型4、典型项目应用实例4-1、社区的警力配备和犯罪的预防控制4-2、Witness帮助改进Heathrow机场4-3、在银行、保险、金融中的应用4-4、在金融部门的业务咨询3-5、在日本尼桑汽车中的仿真生产的改进4-6、Witness在零售业的应用4-7、在Exxon航运分配的改善4-8、“空中客车”大型客机设计四、Witness中国部分用户1、Witness中国部分用户2、Witness国外部分用户附：生产系统场景虚拟现实软件简介L维特尼斯（Witness）智能仿真软件简介一、Witness 软件简介Witness是由英国 lanner公司推出的功能强大的仿真软件系统。
它可以用于离散时间系统的仿真，同时又可以用于连续流体（如液压、化工、水力）系统的仿真。
第七章WITNESS采购过程建模与仿真在车辆生产物流系统中，需要通过供应商采购的产品或物料有轮胎和钢板，假设这两类产品的采购过程分别使用两种采购模式：定期定量的（Q，T）模式和定期不定量的（s，S，T）模式，本章对这两类物料的采购过程进行建模和仿真。
1采购过程系统描述（1）轮胎采购过程描述在本案例VPLS中，总装线的节拍为2分钟，则一天480钟内总装线装配计划为240台，每台车辆需要一套轮胎，一套轮胎为4只，在案例中以套数计量。
采购部门对轮胎的采购采用定期定量模型进行采购，其中订货周期T为3天，每次订货量Q为720套，从发出订单到轮胎入库的采购提前期服从uniform （480,960）均匀随机分布，在模型初始时刻假设车间有轮胎500套。
（2）钢板采购过程描述虽然案例中的总装节拍是固定的，理论上说所需的板材件数量也是固定的，但是由于钢板切割时具有多种下料组合，使得实际使用的钢板数量具有一定随机性，因此系统对钢板的采购模式使用（s，S，T）模型。
在模型中，设定s为100，S为300，T为480，即每天（480分钟）开始时进行库存量统计，如果当前库存低于s，则进行采购，采购数量Q=S-当前库存量，采购提前期服从uniform （240,720）的均匀随机分布，在模型初始时刻假设车间有150张钢板。
系统进行如下假设：（1）不论是轮胎还是钢板，在途的订单最多只能有一个；（2）钢板消耗时间间隔服从均值为8分钟的负指数分布；（3）轮胎消耗间隔为2分钟一套。
通过WITNESS仿真，运行10天（10天×8小时/天×60分钟/小时=4800分钟），统计如下数据：（1）车间两类产品的平均存放量、最大存放量；（2）车间两类产品的缺货数量；（3）钢板订货次数、订货总量；在学习过程中，主要关注如下功能的实现：（1）两种采购模式的实现；（2）采购提前期的实现；（3）缺货的统计；2 模型设计2.1 建模元素定义该模型中所用到的元素以及元素在模型中所起的作用如表1所示。
