管道内壁腐蚀与介质的化学性质、温度、压力、流速有关，介质中所含的酸、碱、盐和其它化学物质与管道内壁发生化学和电化学反应，直接腐蚀管道。
化工厂、炼油厂、油田污水中所含的油和溶剂会使内涂层溶胀、溶解，使其降低防腐性能。
介质的流速和固体颗粒的磨损会加速涂层的破坏，介质温度升高会增加介质的腐蚀性，而且使内涂层变软，降低机械强度，失去粘结力，降低电性能，加速涂层老化。
所以要根据介质的上述性质、状态，设计选择涂层的材料、涂层结构和涂层厚度。
为了更合理更经济的选择涂层，输水管道应分为输送常温普通水和输送油田、炼厂的含油、含化学添加剂、含酸碱盐而且带有一定温度的工业污水两类，对后者的防腐层需要提高等级并有某些特殊要求。
1.1常温普通水管道内防腐层本节钢质输水管道输送的是饮用水、江河水、海水、湖水和生活污水，温度为常温，流速处于层流速状态。
1.1.2 内腐蚀等级根据上述输送介质的化学性质和物理状态，内腐蚀等级可分为弱腐蚀、中等腐蚀和强腐蚀三个等级，见表4-1。
表 4-1 腐蚀环境和防腐层等级1.1.3 内防腐层要求管道内防腐层有两个功能，一是防腐，二是减阻。

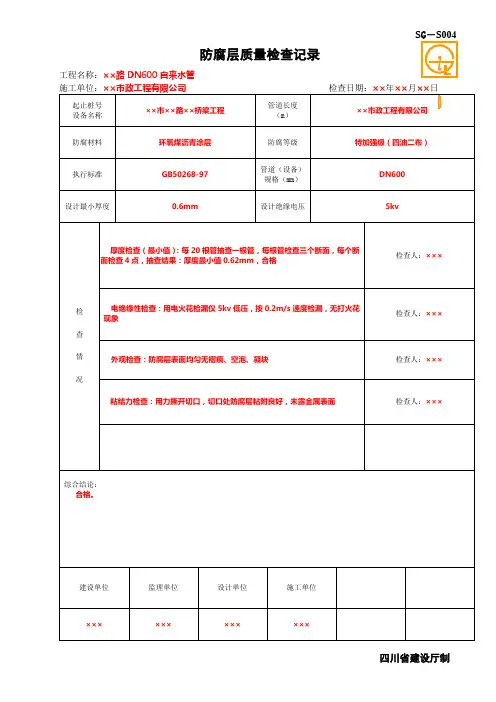

管道内防腐层的要求与外防腐层基本相同，见本书第三章3.1.3节，包括：电性能、机械性能、稳定性、抗微生物破坏性能、施工工艺性能、经济指标和低碳、节能环保要求。
因管内有流动的液体，液体中含固体颗粒，管内衬层要抵抗固体颗粒的磨蚀，要有一定的耐磨性能，其测试方法包括国标GB/T 1768-1979《漆膜耐磨性测定法.》和国际标准ASTM D969-93《路标漆渗色程度的实验室试验方法》。
内衬层要有减阻作用，随着表面粗糙度的降低，摩擦系数也相应地减小，摩擦系数降低的比率随着雷诺数的增加及管径的减小而增加。
管径对减小摩擦系数的影响，随着雷诺数的增高而有所减少。
当雷诺数在105～107时，摩擦系数的变化最大。
内表面粗糙度为4.5μm的工业管道内涂后可提高液态介质输送能力22%，输气管道则是24%，在相同输量下液体压降低将减少33%，或者可缩小管径8%。
