色坐标分档

色坐标，色温，容差，显色指数是什么关系?该如何控制?2700K X:0.463 Y:0.420 4000K X:0.380 Y:0.3805000K X:0.346 Y:0.359 6400K X:0.313 Y:0.337色坐标反映的是被测灯管颜色在色品图中的位置,他是利用数学方法来表示颜色的基本参数。

色温就是说灯管在某一温度T下所呈现出的颜色与黑体在某一温度T0下的颜色相同时,则把黑体此时的温度T0定义为灯管的色温。

容差是表征的是光源色品坐标偏离标准坐标点的差异,是光源颜色一致性性能的体现.显色指数实际上就是显示物体真实颜色的能力，这里的真实颜色指的是在太阳光下照射所反映出的颜色。

显色指数与色温是有关系的，一般而言，色温越低显色指数越高，白炽灯就是100，节能灯通常在75-90之间。

显色指数反映了照明体复现颜色的能力,根据人们的生活习惯,认为日光下看到的颜色为物体的真实颜色.色坐标和容差\色温是有关系的,坐标确定后容差和色温也就确定.但他们和现色指数无关.控制它们主要是要稳定制灯工艺,特别是粉层厚薄和真空度,充氩量.然后用荧光粉进行调配,不要随意更换荧光粉厂家.色坐标与色容差是有关系的，色坐标是根据色标图而算出来的，色差就是实际测出的色坐标与标准的差。

色差大从一方面来说也就是你的灯管的稳定性怎么样，以我的经验，你可以去检查一下氩气是否达到工艺要求(氩气适当多一些可增强灯管的一致性)，由于T5是自动圆排机，所以也要检查一下系统的真空度是否良好(真空度差也会使颜色产生较大的差异，最后去测一下，圆排机烘箱的上下端温度差是否在40以内。

白光LED光通量随色坐标增大而增加研究了在蓝光芯片加黄色荧光粉制备白光LED方法中,色坐标位置对光通量的影响。

在同样蓝光功率条件下,我们对标准白光点(色坐标x=0.33±0.05,y=0.33±0.05)附近不同色坐标位置的光通量进行了计算。

假设(0.325,0.332)位置流明效率为100 lm/W,计算得出,最大光通量对应的色坐标位置为(0.35,0.38),光通量为112 lm;最小光通量对应的色坐标位置为(0.29,0.28),光通量为93.5 lm。

荧光灯生产中如何配粉供大家参考为满足顾客对灯管的高光通、长寿命、色溶差、显色指数等参数的需要。

所以有实力的制灯厂为了保证质量上高品质、己推行了单色粉自配各种色温灯管。

或者单色粉的微调。

在生产中有时并不能得到理想的光电参数与制灯的工艺相关的有涂层的厚度及上下端厚簿差、灯内气体的种类及压力、汞的纯度、、、、、、等等。

但假没工艺不变、对x、y值的调整＜当燃是单色粉加入＞有一个″最好＂。

在批量生产前测定粉浆是否符合要求。

我称为＂打点＂。

通过打点就改变了以粉决定灯管的质量。

色溶差、光电参数也能达到客户要求。

把老粉、多余的粉充份利用、在市场上有更好的竞争力。

如何打点移动xy值呢？1加红粉；色温降低x值增大、显色指数提高、光通量有所降低、y值变化很少、但也有点下降2 加兰粉：色温升高、x值y值多减少＜6500k粉基本相同值＞显色指数略高、光通量降低。

3 加绿粉：原色温低于5000k色温增大、原色温高于5000k色温减少、光通量提高、显色指数降低。

4 混合粉点位在单色粉点位与原粉浆点位的莲线上。

5可根椐自己生产工艺、每2公斤粉的粉浆加入20克单色红粉计算降每克多少色温。

加入20克兰粉计算每克升多少色温。

加入20克绿粉计算上移多少。

红粉加大X值，绿粉加大Y值，兰粉同时缩小X、Y值，比较坐标点与中心点的位置差来调整就可以了色品图以不同位置的点表示各种色品的平面图。

1931年由国际照明委员会(CIE)制定，故称CIE色品图。

描述颜色品质的综合指标称为色品，色品用如下3个属性来描述：①色调。

色光中占优势的光的波长称主波长，由主波长的光决定的主观色觉称色调。

②亮度。

由色光的能量所决定的主观明亮程度。

③饱和度。

描述某颜色的组分中纯光谱色所占的比例，即颜色的纯度。

由单色光引起的光谱色认为是很纯的颜色，在视觉上称为高饱和度颜色。

单色光中混有白光时纯度降低，相应地饱和度减小。

例如波长为650纳米的色光是很纯的红色，把一定量白光加入后，混合结果产生粉红色，加入的白光越多，混合色就越不纯，视觉上的饱和度就越小。

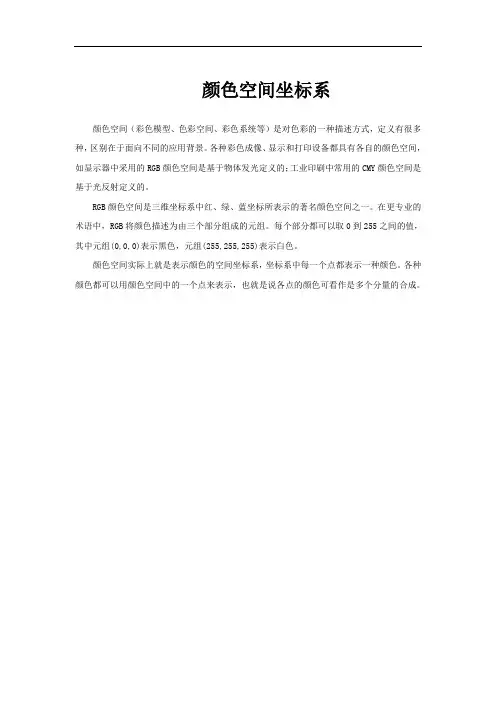

颜色空间坐标系
颜色空间（彩色模型、色彩空间、彩色系统等）是对色彩的一种描述方式，定义有很多种，区别在于面向不同的应用背景。

各种彩色成像、显示和打印设备都具有各自的颜色空间，如显示器中采用的RGB颜色空间是基于物体发光定义的；工业印刷中常用的CMY颜色空间是基于光反射定义的。

RGB颜色空间是三维坐标系中红、绿、蓝坐标所表示的著名颜色空间之一。

在更专业的术语中，RGB将颜色描述为由三个部分组成的元组。

每个部分都可以取0到255之间的值，其中元组(0,0,0)表示黑色，元组(255,255,255)表示白色。

颜色空间实际上就是表示颜色的空间坐标系，坐标系中每一个点都表示一种颜色。

各种颜色都可以用颜色空间中的一个点来表示，也就是说各点的颜色可看作是多个分量的合成。

荧光灯生产中如何配粉供大家参考为满足顾客对灯管的高光通、长寿命、色溶差、显色指数等参数的需要。

所以有实力的制灯厂为了保证质量上高品质、己推行了单色粉自配各种色温灯管。

或者单色粉的微调。

在生产中有时并不能得到理想的光电参数与制灯的工艺相关的有涂层的厚度及上下端厚簿差、灯内气体的种类及压力、汞的纯度、、、、、、等等。

但假没工艺不变、对x、y值的调整＜当燃是单色粉加入＞有一个″最好＂。

在批量生产前测定粉浆是否符合要求。

我称为＂打点＂。

通过打点就改变了以粉决定灯管的质量。

色溶差、光电参数也能达到客户要求。

把老粉、多余的粉充份利用、在市场上有更好的竞争力。

如何打点移动xy值呢？1加红粉；色温降低x值增大、显色指数提高、光通量有所降低、y值变化很少、但也有点下降2 加兰粉：色温升高、x值y值多减少＜6500k粉基本相同值＞显色指数略高、光通量降低。

3 加绿粉：原色温低于5000k色温增大、原色温高于5000k色温减少、光通量提高、显色指数降低。

4 混合粉点位在单色粉点位与原粉浆点位的莲线上。

5可根椐自己生产工艺、每2公斤粉的粉浆加入20克单色红粉计算降每克多少色温。

加入20克兰粉计算每克升多少色温。

加入20克绿粉计算上移多少。

红粉加大X值，绿粉加大Y值，兰粉同时缩小X、Y值，比较坐标点与中心点的位置差来调整就可以了色品图以不同位置的点表示各种色品的平面图。

1931年由国际照明委员会(CIE)制定，故称CIE色品图。

描述颜色品质的综合指标称为色品，色品用如下3个属性来描述：①色调。

色光中占优势的光的波长称主波长，由主波长的光决定的主观色觉称色调。

②亮度。

由色光的能量所决定的主观明亮程度。

③饱和度。

描述某颜色的组分中纯光谱色所占的比例，即颜色的纯度。

由单色光引起的光谱色认为是很纯的颜色，在视觉上称为高饱和度颜色。

单色光中混有白光时纯度降低，相应地饱和度减小。

例如波长为650纳米的色光是很纯的红色，把一定量白光加入后，混合结果产生粉红色，加入的白光越多，混合色就越不纯，视觉上的饱和度就越小。

⾊温（CCT）和⾊度坐标（x,y值）⼀、关于led灯具SSL规范的概述今年 5 ⽉份，LED 灯具的能源之星的规范，美洲已公开草案;估计今年的 8 ⾄9 ⽉份，会上升为最终版本,并于9 个⽉后，即08年6 ⽉份，授理ENERGY STAR申请;本规范是由美国能源部DOE 负责组织, Lighting Research Center 技术负责;⼆、重要流⾏词1、SSL (Solid-State Lighting 固态照明)vs. Semi-conductor Lighting (半导体照明)vs. LED Lighting (LED 照明)SSL：(在Internet ⽹络上，SSL 在90 年代即有, 是Internet 传输加密协议缩略词SSL =Secure Socket Layer; )如今，在国外，有关研究 LED 的政府机构，公司和机构，很流⾏⽤ SSL 代替LED;然⽽，⽬前，SSL 还没有给出正式定义，在美国的LRC ⽹站上，“What is SSL?”,只是解释为: SSL 是区别于传统的灯丝⽩帜发光和⽓体放电发光原理，由半导体的电⼦发光，包括LED，OLED，Laser Diode (LD)，light-emitting polymers.2、半导体照明 (Semi-conductor Lighting),在中国政府机构，沿⽤过去的称谓“半导体照明”较多;但是，LED 产品，技术和标准，美国领先其他国家许多;中国也会随美国技术潮流使⽤SSL 称谓,尤其在DOE 公开本规范后;三、我们的⽬的1、本规范是第⼀部LED 照明的性能参数标准,指明了LED 照明的基本要求;2、LED 灯具的ENERGY STAR认证，要在08 年6 ⽉前讨论;但是，我们可以提前借鉴此规范化的参数标准,应⽤到研发品质⾏销⼯作中,是有帮助的;3、本规范是如何基于荧光灯，建⽴ SSL-LED 灯具的光效⽬标和特性参数要求：四、关于⾊温 (CCT) 和⾊度坐标 (x, y 值)CIE 1931 x,y ⾊度图，表⽰了以⼋个标称 CCT 为中⼼的四边形.1、LED 分Bining 的依据即是：不同的LED 坐标x,y 值，落在四边形⽅框中，即可认为⼈眼分辩不出颜⾊差异，视为同⼀颜⾊;2、此图的意义为 LED 颜⾊争议提供了可执⾏的标准依据，可指导⽣产和贸易。

CIE 1931色度坐标介绍1. 意义图中的颜色，包括了自然所能得到的颜色。

这是个二维平面空间图，由x-y直角标系统构成的平面。

为了适应人们习惯于在平面坐标系中讨论变量关系，而设计出来的。

在设计出该图的过程中，经过许多数学上的变换和演算。

此图的意义和作用，可以总结成两句话：（1）表示颜色视觉的基本规律。

（2）表示颜色混合与分解的一般规律。

2. 坐标系——x ，y直角坐标系。

x——表示与红色有关的相对量值。

y——表示与绿色有关的相对量值。

z——表示与蓝色有关的相对量值。

并且z=1-(x+y)3. 形状与外形轮廓线形状——舌形，有时候也称“舌形曲线”图。

由舌形外围曲线和底部直线包围起来的闭合区域。

舌形外围曲线——是全部可见光单色光颜色轨迹线，每一点代表某个波长单色光的颜色，波长从390nm到760nm。

在曲线的旁边。

标注了一些特征颜色点的对应波长。

例如图中510nm——520nm——530nm等。

底部直线——连接390nm点到760nm点构成的直线，此线称为紫红线。

4. 色彩这是一个彩色图，区域内的色彩，包括了一切物理上能实现的颜色。

很遗憾的是，很难得真正标准的这种资料，经常由于转印而失真。

5. 应用价值——颜色的定量表示。

用（x，y）的坐标值来表示颜色。

白色应该包含在“颜色”这个概念范围内。

6. 若干个特征点的意义（1）E点—等能白光点的坐标点E点是以三种基色光，以相同的刺激光能量混合而成的。

但三者的光通量并不相等。

E点的CCT=5400K。

（2）A点—CIE规定一种标准白光光源的色度坐标点这是一种纯钨丝灯，色温值CCT=2856。

（3）B点—CIE规定的一种标准光源坐标点B点的CCT=4874K，代表直射日光。

（4）C点—CIE确认的一种标准日光光源坐标点（昼光）C点的CCT=6774K。

（5）D点—有时候也标为D光源称为典型日光，或重组日光;CCT=6500K。

7. 三条特殊线（1）黑体色温轨迹线：在舌形曲线的中部，跨过白色区，有一条向下弯的曲线，这就是黑体色温轨迹线。

色度图波长对应坐标值部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑二、 1931CIE-XYZ标准色度系统所谓1931CIE-XYZ系统，就是在RGB系统的基础上，用数学方法，选用三个理想的原色来代替实际的三原色，从而将CIE-RGB系统中的光谱三刺激值和色度坐标r、g、b均变为正值。

<一）、CIE-RGB系统与CIE-XYZ系统的转换关系选择三个理想的原色<三刺激值）X、Y、Z，X代表红原色,Y代表绿原色,Z代表蓝原色,这三个原色不是物理上的真实色，而是虚构的假想色。

它们在图5-27中的色度坐标分别为：从图5-27中可以看到由XYZ形成的虚线三角形将整个光谱轨迹包含在内。

因此整个光谱色变成了以XYZ三角形作为色域的域内色。

在XYZ系统中所得到的光谱三刺激值、、、和色度坐标x、y、z将完全变成正值。

经数学变换，两组颜色空间的三刺激值有以下关系：X=0.490R+0.310G+0.200BY=0.177R+0.812G+0.011B …………………………<5-8）Z= 0.010G+0.990B两组颜色空间色度坐标的相互转换关系为：x=<0.490r+0.310g+0.200b）/<0.667r+1.132g+1.200b）y=<0.117r+0.812g+0.010b）/<0.667r+1.132g+1.200b）………………(5-9>z=<0.000r+0.010g+0.990b）/<0.667r+1.132g+1.200b）这就是我们通常用来进行变换的关系式，所以，只要知道某一颜色的色度坐标r、g、b，即可以求出它们在新设想的三原色XYZ颜色空间的的色度坐标x、y、z。

通过式<5-9）的变换，对光谱色或一切自然界的色彩而言，变换后的色度坐标均为正值，而且等能白光的色度坐标仍然是<0.33，0.33），没有改变。

亮度与色坐标关系(二)亮度与色坐标的关系亮度与色坐标的定义•亮度：表示光源的明暗程度，通常用数值来表示，数值越大代表越亮。

•色坐标：表示颜色在某个颜色空间中的位置，用数值或者坐标表示。

RGB颜色空间RGB颜色空间是由红、绿、蓝三原色组成的，通过调整三原色的数值可以混合出各种颜色。

在RGB颜色空间中，亮度与色坐标并没有直接的联系。

- 亮度的改变：通过增加或减少红、绿、蓝三原色的数值，可以使得颜色变得更亮或更暗。

- 色坐标的改变：通过调整红、绿、蓝三原色的比例，可以改变颜色的色调和饱和度，但并不会影响亮度。

HSL颜色空间HSL颜色空间是由色调（Hue）、饱和度（Saturation）和亮度（Luminance）三个参数来表示颜色的。

在HSL颜色空间中，亮度与色坐标有一定的关系。

- 亮度的改变：通过调整亮度参数，可以使得颜色变得更亮或更暗。

- 色坐标的改变：通过调整色调和饱和度参数，可以改变颜色的色调和饱和度，但并不会影响亮度。

LAB颜色空间LAB颜色空间是一种与人类视觉感知较为一致的颜色空间，其中L 表示亮度，A表示从绿到红的分量，B表示从黄到蓝的分量。

在LAB颜色空间中，亮度与色坐标有明确的关系。

- 亮度的改变：通过调整L 参数，可以使得颜色变得更亮或更暗。

- 色坐标的改变：通过调整A 和B参数，可以改变颜色的色调和饱和度，同时也会影响亮度。

总结•在RGB颜色空间中，亮度与色坐标之间没有直接的关系。

•在HSL颜色空间中，亮度与色坐标有一定关系，但调整亮度不会影响色调和饱和度。

•在LAB颜色空间中，亮度与色坐标有明确的关系，调整亮度会同时影响色调、饱和度和亮度。

通过选择适合的颜色空间，我们可以更好地控制亮度和色坐标之间的关系，以满足不同创作需求。
