悬索桥桥塔

中山桥的原理
中山桥，又称为悬索桥或吊桥，是一种常见的桥梁结构，其原理是通过悬索将桥面悬挂在两岸之间，以实现跨越河流、峡谷或其他障碍物。

中山桥的原理主要基于受力学和结构力学的知识。

在中山桥的设计中，悬索是桥上的主要受力构件。

悬索是一种倾斜的支撑结构，通常由高强度的钢索或钢缆构成。

悬索的作用是将桥面的重量传递到桥墩或桥塔上，同时还要承受行车和行人对桥面施加的荷载。

在中山桥的结构中，悬索通过桥塔或桥墩固定在地面上。

桥塔或桥墩是承受悬索张力的结构，其重量和基础的稳定性对桥梁的安全性至关重要。

通常情况下，桥塔或桥墩会采用混凝土或钢结构来构建，以确保其足够的承载能力和稳定性。

另外，中山桥的桥面也是桥梁结构中的关键部分，它需要能够承受行车和行人的荷载，并且还要能够与悬索相连接，形成一个整体的结构。

桥面的设计通常会考虑到结构材料的选择、跨度大小、桥面形状等因素，以确保桥面能够满足使用要求，并且与悬索结构相协调。

在实际使用中，中山桥的工作原理是通过悬索将桥面悬挂在两岸之间，形成一个横跨障碍物的通道。

悬索的张力将桥面支撑起来，使其能够跨越河流、峡谷或其他地形，为通行提供便利。

同时，桥面的承载能力也能够满足不同类型车辆和行人的需求，从而保障了桥梁的安全和稳定。

总的来说，中山桥的原理是基于悬索结构和桥面设计，通过合理的受力分配和结构连接，实现桥面悬挂在两岸之间，从而跨越障碍物，为人们的出行和交通运输提供便利。

中山桥在现代桥梁建设中具有广泛的应用，其设计原理和结构特点为桥梁工程的发展和实践提供了重要的参考和借鉴。

中国最长10座大桥自古以来中国人一直对桥情有独钟，而放眼世界，中国桥梁也是榜上有名，想了解更多关于中国大桥的事情么?以下是店铺为你整理的资料：全球十座最长的大桥!中国也有桥梁入选!1.世界最长悬索桥：明石海峡大桥，日本神户主跨：6532英尺(1991米)在建起这座钢铁巨兽之前，明石海峡的来往船只经常遭遇风暴而沉没，然而建造这座每天车流量达到23万的大桥并非易事，地震、台风、潮汐流在这里时有发生。

该桥竣工于1998年，中跨距达到了213英尺(65米)，全长12831英尺(3991米)，与金门大桥相比有过之而无不及，游客们可以登上桥塔欣赏景色。

2.世界最长屋桥：克雷默桥，德国艾福特主跨：259英尺(79米)克雷默桥，又叫商贩桥，这座童话般的桥如伦敦桥和意大利老桥一样成为了欧洲历史的缩影。

起初这座横跨布雷斯拓河的木桥几遭火灾荼毒，最终于1325年建成一座石桥，桥上原有62座砖木小屋，时至今日桥上大多是工匠和古董店，共32间。

这座桥启发了无数人，西班牙萨拉戈萨的水之桥就是受此影响建造的。

3.世界最长湖桥：庞恰特雷恩湖堤道，美国路易斯安那州全长：23.87英里(38.4公里)由于中国青岛建设的一条全长25.84英里的高速隧道桥，这座湖堤道在吉尼斯世界纪录中降了级，但该桥的拥护者们认为青岛桥实际仅有16.1英里，于是吉尼斯不得不给这座桥冠上新的纪录——世界最长水上桥。

不管如何，需要飞驰半个小时才能通过的桥，可想而知有多长。

4.世界最长悬桥：穿越悬桥，马来西亚吉隆坡全长：1509英尺(459米)位于马来西亚丛林深处的悬桥，带给旅客无与伦比的视觉体验和惊险刺激，只需1.5美元(人民币9元)，游客们就可以踏上这座高出地面160英尺(49米)悠悠荡荡的悬索桥，像猿猴一样穿梭于百年老树之间，欣赏当地的动植物景观。

5.世界最长浮桥：长青点浮桥。

美国西雅图全长：7580英尺(5358米)长青点浮桥于20世纪60年代竣工，沿着西雅图到华盛顿520号高速公路一直朝东面开，就会经过华盛顿湖上这座有33个足球场那么大的浮桥。

悬索桥桥塔结构设计分析悬索桥是一种具有悬挂在桥塔之间的主悬索和斜拉索的特殊结构。

它的设计目的是为了克服大跨度桥梁的自重、风荷载和车辆荷载等挑战，并且提供足够的刚度和稳定性，确保行车安全。

悬索桥的设计分为桥塔和悬索两个主要部分。

桥塔是悬索桥结构的垂直支撑点，负责承载悬索的张力，同时通过自身形态和刚度来平衡桥面上的荷载。

悬索是通过吊杆与桥塔连接起来的导向元素，承担横向荷载并将其传递给桥塔。

在桥塔的设计中，结构工程师需要考虑多种因素。

首先是桥塔的高度和形状，这直接影响着悬索桥的外观和空间感。

一般而言，桥塔的高度要足够高以便支撑起悬索桥的主悬索，并且在视觉上与周围环境和谐统一。

其次是桥塔的材料和施工方式。

桥塔通常由钢筋混凝土或钢制成，其中钢材可以提供更大的强度和刚度，但也需要更高的维护成本。

最后，桥塔的稳定性和抗风性能也是设计中必须考虑的因素。

由于桥塔在工作中承受着各种外部风载，因此其形态和截面应足够稳定，以保证桥梁整体的安全性和可靠性。

悬索是悬索桥设计中的关键部件。

悬索的主要作用是将荷载传递到桥塔，同时保证桥梁的稳定性和刚度。

一般而言，悬索由多根几何相似的悬索体组成，可以根据需要的荷载和跨度进行合理的排布和尺寸确定。

在悬索的设计中，考虑的主要因素有悬索的材料、悬索的受力分析以及悬索与桥塔的连接方式等。

悬索通常采用高强度钢丝绳或钢缆，以提供足够的强度和柔性。

悬索的受力分析是悬索桥设计中最为重要的一环，结构工程师需要通过一系列的计算和数值模拟来确定悬索的受力状态，以满足强度和稳定性的要求。

悬索与桥塔的连接方式通常采用球形铰接，以允许悬索在水平和垂直方向上的运动，并通过适当的轴向刚度限制悬索的形变。

悬索桥的设计与建造是一个复杂而艰巨的任务，需要结构工程师们充分考虑各种因素，并寻求最佳的解决方案。

在设计过程中，结构工程师们需要进行大量的结构分析、受力计算和模拟仿真，以确保悬索桥的结构安全、经济、美观和可持续。

No.1明石海峡大桥,主跨1991米，日本，建成时间：1998年明石海峡大桥是连接日本神户和淡路岛之间跨海公路大桥，它跨越明石海峡，是目前世界上跨距最大的桥梁及悬索桥，桥墩跨距1991米，宽35米，两边跨距各为960米，桥身呈淡藍色。

明石海峡大桥拥有世界第三高的桥塔，高达298.3米，仅次於法国密佑高架桥（342米）以及中国苏通長江公路大桥（306米），比日本第一高大楼橫滨地标大廈（295.8米）还高，甚至可与东京铁塔及法国艾菲尔铁塔相匹敌，全桥总長3911米。

大桥耗资5000多亿日元，于1998年4月建成通车，其间经历了1995年1月17日的阪神大地震的考验。

阪神大地震的震中虽然距桥址仅4公里，但大桥安然无恙，只是南岸的岸墩和锚锭装置发生了轻微位移，使大桥的长度增加了约1米（大桥原设计长度为3910米，主跨距1990米）。

桥面6车道，设计时速100公里，可承受芮氏規模8.5強震和百年一遇的80米／秒强烈台风袭击。

由于明石海峡大桥的建成，再加上原有的连接淡路岛和四国的大鸣门大桥，本州与四国在陆路上连为一体。

No.2舟山西堠门大桥，主跨1650米，中国，建成时间：2009年舟山西堠门大桥是继金塘大桥之后宁波往舟山方向的第二座跨海大桥，也是舟山大陆连岛工程技术难度最大的特大跨海桥。

项目全长5.452公里，大桥长2.588公里，为两跨连续钢箱梁悬索桥，连接册子岛和金塘岛，主跨1650米，是世界上跨径最大的钢箱梁悬索桥，也是跨径世界第二、国内第一特大桥梁，设计通航等级3万吨，通航净高49.5米，净宽630米。

舟山跨海大桥全长近五十公里，总投资逾一百三十亿元，是目前国内迄今为止规模最大的岛陆联络工程。

整个工程共由五座大桥组成，起于中国第四大岛舟山本岛，途经里钓、富翅、册子、金塘四岛，跨越了六个水道和灰鳖洋，至宁波镇海登陆。

No.3大伯尔特桥，主跨1624米，丹麦，建成时间：1996年丹麦大伯尔特桥，也叫斯托伯尔特桥、大带桥，位于丹麦哥本哈根所在的西兰岛和第三大城市欧登塞所在的菲英岛之间，于1998年6月14日竣工通车。

悬索桥的工作原理
悬索桥是一种跨越山谷和河流的桥梁，它通过缆索的牵引来达到跨越地形的目的。

悬索桥最初是为克服峡谷、山谷和河流的障碍而建造的，由于它们易于建造，而且在技术上也能够实现，所以在古代世界各地都被广泛使用。

悬索桥的工作原理是将主缆的一端固定在河底，另一端悬挂在空中，然后将缆绳与桥塔连接起来。

如果把主缆索看作是一根竖直向上的长杆，桥塔则为一根横长的木桩。

当主缆受到拉力时，就会使桥塔向下移动。

与此同时，主缆上所悬挂着的吊杆也会随之移动，从而带动着桥塔向上移动。

在此过程中，主缆和吊杆所承受的拉力始终保持平衡。

吊杆并不是一直垂直地拉着缆索，而是不断地绕着桥塔旋转，因此在水平方向上产生了一个向下的力。

这一力使主缆中的缆绳产生了向下的拉力。

因此主缆上所承受的拉力始终等于主缆本身所承受的拉力。

当主缆中所承受的拉力足够大时，缆索就会从桥塔上脱离开来。

—— 1 —1 —。

缆索承重桥梁之悬索桥构造及设计计算悬索桥是一种常见的缆索承重桥梁，由主悬索、次悬索、桥面和塔构成。

其特点是悬挑距离长、塔高、桥塔之间跨度大，能够满足交通需要，同时其结构也相对稳定。

悬索桥的设计计算主要包括塔的高度、主悬索和次悬索的设计、桥面荷载的计算等。

首先，塔的高度需要满足一定的要求，一般要高于悬索桥的主悬索距离。

塔的高度设计不仅需要考虑桥面的拱度，还需要考虑塔之间的跨度，以保证结构稳定性和桥梁的安全性。

主悬索和次悬索的设计是悬索桥中最重要的部分，它们负责承受桥面的荷载。

悬索桥的主悬索是从塔顶到桥面中央的一条曲线，而次悬索则是从塔顶到桥面两侧的曲线。

主悬索和次悬索一般采用钢缆或预应力混凝土。

设计时需要考虑主悬索和次悬索的自重、荷载以及悬索桥的自重等因素，进行应力和变形的计算，以确保结构的稳定和安全。

在设计过程中，还需要考虑悬索桥的动态响应，防止因为振动而对桥梁产生不良影响。

另外，桥面荷载的计算也是悬索桥设计的重要一环。

桥面荷载一般包括活载荷载和恒载荷载两部分。

活载荷载是指交通载荷，包括车辆和行人的荷载。

恒载荷载是指悬索桥本身的自重和设备荷载等。

在计算过程中，需要考虑桥梁的应力分布、变形和挠度，以确保桥梁的安全和稳定。

最后，设计时还需要考虑材料的选取、施工方案等因素。

悬索桥的设计需要结合实际情况，综合考虑各种因素，以确保悬索桥的安全性、稳定性和经济性。

总之，悬索桥的构造和设计计算是一项复杂且系统的工程，需要考虑各种因素和条件，以保证悬索桥的安全和稳定。

设计师需要结合实际情况，采用科学的方法进行设计和计算，以实现悬索桥的目标。

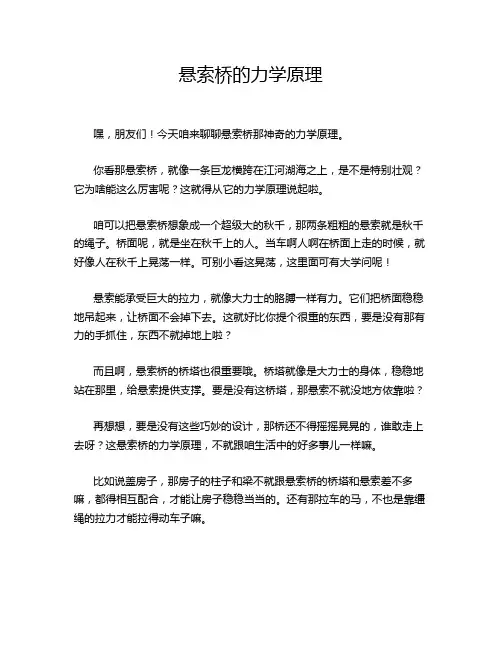

悬索桥的力学原理
嘿，朋友们！今天咱来聊聊悬索桥那神奇的力学原理。

你看那悬索桥，就像一条巨龙横跨在江河湖海之上，是不是特别壮观？它为啥能这么厉害呢？这就得从它的力学原理说起啦。

咱可以把悬索桥想象成一个超级大的秋千，那两条粗粗的悬索就是秋千的绳子。

桥面呢，就是坐在秋千上的人。

当车啊人啊在桥面上走的时候，就好像人在秋千上晃荡一样。

可别小看这晃荡，这里面可有大学问呢！
悬索能承受巨大的拉力，就像大力士的胳膊一样有力。

它们把桥面稳稳地吊起来，让桥面不会掉下去。

这就好比你提个很重的东西，要是没有那有力的手抓住，东西不就掉地上啦？
而且啊，悬索桥的桥塔也很重要哦。

桥塔就像是大力士的身体，稳稳地站在那里，给悬索提供支撑。

要是没有这桥塔，那悬索不就没地方依靠啦？
再想想，要是没有这些巧妙的设计，那桥还不得摇摇晃晃的，谁敢走上去呀？这悬索桥的力学原理，不就跟咱生活中的好多事儿一样嘛。

比如说盖房子，那房子的柱子和梁不就跟悬索桥的桥塔和悬索差不多嘛，都得相互配合，才能让房子稳稳当当的。

还有那拉车的马，不也是靠缰绳的拉力才能拉得动车子嘛。

悬索桥的建造可不简单呐，那得经过好多人的努力和智慧才行。

工程师们得精心设计，施工人员得认真施工，大家齐心协力，才能造出这么厉害的桥来。

这就好像咱平时做事儿一样，一个人可干不成大事儿，得大家一起努力才行呢。

你说这悬索桥是不是特别神奇？它不仅是一道美丽的风景线，更是人类智慧的结晶。

咱得好好珍惜这些伟大的工程，也要为人类的智慧点赞！这就是悬索桥的力学原理，你懂了吧？。

悬索桥下部结构设计1、桥塔设计桥塔类型按材料可分为混凝土塔和钢塔两类，钢塔具有施工速度快、结构自重轻、抗震性能好等优点，（混凝土塔）则在经济性方面优势明显。

山区大跨度桥梁，钢结构加工运输较为困难，因此本桥采用经济性较为明显的混凝土桥塔。

索塔采用门形框架结构，包括上塔柱、下塔柱、上横梁和下横梁以及附属设施。

塔柱为钢筋混凝土结构，横梁为预应力混凝土结构。

索塔整体造型以及各部分的断面形式考虑了受力、风阻系数以及景观方面的要求，同时尽可能便于施工。

索塔总高度为264m（不含主索鞍室），其中上塔柱高153m（下横梁顶面以上），下塔柱高112m（下横梁顶面以下）。

塔柱均采用D 形薄壁空心断面：顺桥向尺寸,由塔顶的8.5m 直线变化到塔底的16.5m，横桥向尺寸,由塔顶的6.5m 直线变化到塔底的11.5m；上塔柱在顺桥向和横桥向的壁厚均为1.0m，下塔柱在顺桥向和横桥向的壁厚均为1.2m。

上横梁处塔柱壁厚为1.6m，下横梁处塔柱壁厚为2m。

由于塔柱受力较为复杂，塔柱在上横梁底板和下横梁顶、底板交汇处等受力较大的区段设置加厚段，塔底设置3m 实心段。

索塔在上塔柱顶设置了上横梁，采用箱形断面，为预应力混凝土结构，上横梁宽度8m,高度为8m。

上横梁顶、底、腹板壁厚1m。

下横梁设置在主梁下方采用箱形断面，为预应力混凝土结构，下横梁宽度10m，高度为10m。

顶、底和腹板壁厚均为1.2m。

桥塔基础采用分离式承台接群桩基础，桥塔基础采用直径 2.5m，每个承台布设20根本项目桥塔较高，横梁刚度对桥塔稳定影响较为明显。

下阶段应结合桥塔景观设计做深入比较。

2、锚碇设计（1）锚碇选型隧道式锚碇根植于基岩，可充分发挥岩石岩性，以其开挖量小、造价低、利于环境保护等优点，成为山区悬索桥锚碇的首选形式。

四川岸塔位处山势陡峭，但坡面后退方向存在2级极为平整的阶地，覆盖层约3m，宜采用重力锚；云南地形较平坦，可以采用重力锚；根据地质勘测资料，两岸锚碇区持力层地质均为软岩，四川主要为泥岩，云南为较为破碎的砾岩。

明石海峡大桥桥塔三部分1. 简介明石海峡大桥是连接日本本州岛与淡路岛的一座悬索桥，也是世界上最长的悬索桥之一。

桥塔是支撑桥梁的重要构件，明石海峡大桥的桥塔由三部分组成。

本文将详细介绍明石海峡大桥桥塔的三个部分。

2. 主塔2.1 结构明石海峡大桥的主塔是整座桥梁的标志性建筑，也是承受主要桥梁荷载的重要支撑构件。

主塔采用了双塔式的设计，两座主塔分别矗立在桥梁两端的海面上。

主塔采用了钢箱梁结构，高达298.3米。

整个主塔结构分为多个部分，包括基础、主体结构和桥面连接部分。

主体结构中包含了多层的钢片，通过焊接和螺栓连接在一起，以增加结构的强度和稳定性。

桥面连接部分则将主塔与主梁连接在一起。

2.2 建设过程主塔的建设是明石海峡大桥建设的重要环节。

为了建造主塔，工程人员首先需要在海底打造基础，然后将主塔的各个部分依次组装安装到基础上。

由于明石海峡海域复杂，海底沉积物较深，使得主塔的建设相当具有挑战性。

工程人员采用了浇筑混凝土桩作为基础，然后通过钢管桩将主塔与基础连接在一起。

在主塔建设过程中，工程人员还需考虑海上的恶劣气候和波浪对施工的影响。

他们采用世界上最大的自升式工作船和专用施工设备，以确保工作人员的安全和施工的顺利进行。

3.1 功能明石海峡大桥配塔是位于桥梁主塔旁边的两座辅助塔。

配塔的主要功能是增加桥梁的稳定性和承载能力。

它们分别位于桥梁主塔的两侧，通过钢缆与主塔相连，形成一个完整的桥梁结构。

3.2 结构设计配塔采用了类似于主塔的钢箱梁结构，但相对于主塔而言较低。

配塔的高度为192.3米，比主塔矮100米。

配塔的结构相对简单，但同样需要考虑桥梁荷载和抗风性能。

在设计配塔时，工程人员还需考虑到整个桥梁结构的姿态和比例。

配塔的设计要与主塔相协调，保持整个桥梁的美观和稳定性。

4. 链塔4.1 作用明石海峡大桥的链塔是桥梁结构中的一个重要组成部分。

链塔主要起到支撑和调整主缆的作用。

主缆是维持桥梁整体受力平衡的关键构件，链塔确保主缆能够正确地承受和传递荷载。

(1)悬索桥的构造组成: 悬索桥是由主缆、加劲梁、桥塔、鞍座、锚固构造、吊索等构件构成的柔性悬吊组合体系。

成桥后，主要由主缆和桥塔承受结构的自重，结构共同承受外荷载作用，受力按刚度分配。

(2)主缆：主缆是悬索桥的主要承重构件，除承受自身恒载外，缆索本身通过索夹和吊索承受活载和加劲梁(包括桥面系)的荷载。

除此以外主缆还承担一部分横向风荷载，并将它传递到桥塔顶部。

主缆不仅可以通过自身弹性变形，而且可以通过其几何形状的改变来影响体系平衡，表现出大位移非线性的力学特征，这是悬索桥区别于其他桥梁结构的重要特征之一。

主缆在恒载作用下具有很大的初始张拉力，对后续结构形状提供强大的“重力刚度”，这是悬索桥跨径得以不断增大、加劲梁高跨比得以减小的根本原因。

主索鞍：主索鞍在桥塔上，用来支承和固定主缆，通过它可以使主缆的拉力以垂直力和不平衡力的方式均匀地传递到塔顶。

(2)悬索桥的结构特点①主缆是几何可变体，只承受拉力作用。

主缆通过自身的弹性变形和几何形状的改变来影响体系的平衡。

所以悬索桥的平衡应建立在变形后的状态上。

②主缆在初始恒载作用下，具有较大的初拉力，使主缆保持着一定的几何形状。

当外荷载作用时，缆索发生几何形状的改变。

初拉力对在外荷载作用下产生的位移存在着抗力，它和位移有关，反映出缆索几何非线性的特性。

③改变主缆的垂跨比将影响结构的受力和刚度。

垂跨比增大，则主缆的拉力减小，刚度减小，恒、活载作用产生的挠度增大。

④悬索桥的跨度越大，加劲梁所受竖向活载的影响越小，竖向活载引起的变形也越小。

⑤增大加劲梁的抗弯刚度对减小悬索桥竖向变形的作用不大，这是因为竖向变形是悬索桥整体变形的结果。

加劲梁的挠度受到主缆变形的影响，跨度增大时加劲梁在承受竖向荷载方面的功能逐渐减小到只能将活荷载传递给主缆，其自身刚度的贡献较小。

这一点和其他桥型中主要构件截面面积总是随着跨径的增大而显著增大不同。

⑥边跨的不同形式对悬索桥有很大的影响，通常悬索桥边跨与中跨跨径比对悬索桥的挠度和内力有影响，当边跨与中跨跨径比减小时，其中跨的跨中和L／4处的挠度和弯矩值减小，而主缆拉力有所增加。

桥梁悬索施工方法悬索桥是一种采用悬挂在两个或多个大跨度桥塔之间，并由输送索拉紧的主悬索来支撑桥面的桥梁结构。

它具有结构简单、抗风性能好等优点，广泛应用于大江大河等大跨度桥梁的建设。

本文将介绍悬索桥的施工方法，并分析其中的关键环节。

一、悬索桥施工前准备在进行悬索桥施工前，首先需要进行详细的勘测与设计工作。

勘测工作包括地质勘测、水文勘测、地形勘测等，以获取施工所需的数据信息。

设计工作主要包括荷载计算、结构设计等，确保悬索桥的结构稳定性和安全性。

施工前还需要制定详细的施工方案，包括施工工序、施工方法、施工组织等。

同时，还需要进行风洞试验、模型试验等工作，以验证设计方案的可行性。

二、悬索桥主塔施工悬索桥的主塔是支撑桥面和悬索的关键部位，其施工过程需要严格控制。

主塔可以采用徐变高支撑、工字钢支撑或钢管支撑等方式。

1. 主塔基础施工：首先进行主塔基础的施工，通常采用钻孔灌注桩或沉箱基础等方式。

施工过程中要注意土质的稳定性和承载力，避免因地基问题引发的施工事故。

2. 主塔筒施工：主塔的筒体可以采用预制钢筋混凝土构件进行施工，也可以现浇混凝土进行成型。

在施工过程中，要保证主塔的垂直度和水平度，确保施工质量。

3. 主塔顶部施工：主塔的顶部需要建设悬索锚固系统和悬挂索具的支撑装置。

一般采用中空筒体，通过内嵌锚具和索具固定在主塔顶部。

三、悬索桥桥面施工悬索桥的桥面施工是整个项目中较为复杂的部分，需要充分考虑各种情况和因素。

1. 桥墩施工：桥墩作为桥面的支撑点，要保证其稳定性和力学性能。

施工过程中需要根据设计要求进行模板制作、钢筋绑扎、混凝土浇筑等工作。

2. 钢桁梁安装：钢桁梁是悬索桥的关键构件，将其安装在主塔和桥墩之间。

安装时需要使用吊车或蓝架等设备，确保桁梁的安全和精确度。

3. 桥面铺装：桥面的铺装可以采用预制块状混凝土或沥青铺装等方式。

施工过程中要保证铺装的平整度和耐久性，同时考虑排水系统和防滑性能。

四、悬索索具安装悬索索具是悬索桥的核心部件，它将主悬索与桥面连接起来，并承受桥面的荷载。

悬索桥桥塔的受力特点悬索桥是一种特殊的桥梁结构，其特点是通过一条或多条悬挂在桥塔上的主缆来支撑桥面。

悬索桥的桥塔起到承载主缆和分担桥面荷载的作用，因此桥塔的受力特点十分重要。

悬索桥桥塔的主要受力是纵向受力。

由于主缆的悬挂形式，桥塔会受到主缆的拉力作用，这个拉力是沿着桥梁的纵向方向传输的。

桥塔上部会承受主缆的拉力，而桥塔下部则会承受主缆的压力。

这种纵向受力特点使得桥塔需要具备足够的强度和刚度来抵抗这些力的作用。

悬索桥桥塔还会受到横向荷载的作用。

悬索桥桥面上的车辆和人员的重量会通过桥面传递到主缆上，再由主缆传递到桥塔上。

这种横向荷载会在桥塔上产生弯矩和剪力，对桥塔的结构产生影响。

因此，桥塔需要具备足够的承载能力和刚度，以保证桥塔的稳定性和安全性。

悬索桥桥塔还会受到风荷载的作用。

风力会对桥塔产生侧向力，这会导致桥塔的横向位移。

为了保证悬索桥的正常运行和安全性，桥塔需要具备足够的抗风性能。

一般来说，悬索桥桥塔的设计会考虑风荷载对桥塔的影响，采取合理的结构形式和措施来减小风荷载对桥塔的影响。

悬索桥桥塔还会受到温度变化的影响。

温度变化会引起桥塔的膨胀和收缩，从而对桥塔产生应力和变形。

为了保证桥塔的稳定性和安全性，桥塔的设计需要考虑温度变化对桥塔的影响，并采取相应的措施来控制桥塔的变形和应力。

悬索桥桥塔的受力特点主要包括纵向受力、横向荷载、风荷载和温度变化。

这些受力特点对桥塔的设计和施工都有重要影响，需要合理考虑并采取相应的措施来保证桥塔的稳定性和安全性。

通过合理的设计和施工，悬索桥桥塔能够承受来自主缆和桥面的各种荷载，保证桥梁的正常运行和使用。

悬索桥设计要点今天咱们来聊聊悬索桥的设计要点。

悬索桥啊，那可是一种特别壮观又很有技术含量的桥梁类型呢。

咱们得说说主缆的设计。

主缆就像是悬索桥的脊梁骨，它承担着整座桥绝大部分的重量。

在设计主缆的时候啊，要精确地计算它的拉力。

这拉力的计算可复杂了，得考虑到桥面上要通过的车辆重量、行人重量，还有可能遇到的风荷载、地震荷载等各种因素。

就好比我们要知道一个大力士能承受多重的东西一样，得把所有可能的重量都算进去。

而且主缆的材料选择也很关键，一般都是高强度的钢丝，这些钢丝要足够坚韧，能够承受巨大的拉力。

主缆的直径和股数也得精心设计，直径太小或者股数不够，那可承受不了桥的重量；太大了呢，又可能造成浪费。

接着就是桥塔了。

桥塔可是把主缆撑起来的关键结构。

桥塔的高度得合适，要是太矮了，主缆就没法拉得足够高，桥下面的净空就不够，大船就过不去了；要是太高了呢，又会增加成本和施工难度。

桥塔的结构形式也有多种选择，像门式桥塔、独柱式桥塔等，要根据具体的地形、地质和美观要求等来确定。

比如说在一些比较窄的河道上，可能独柱式桥塔就比较合适，既简洁又能满足功能需求；而在一些宽阔的水面或者需要强调雄伟感的地方，门式桥塔可能就更合适。

桥塔的基础也很重要，得保证它稳稳地扎根在地下，要对桥塔基础所在的地质情况进行详细勘察，如果是软土地基，可能就得采用桩基础之类的方式来增强稳定性。

再讲讲吊杆吧。

吊杆就像是连接主缆和桥面的小手臂，把桥面吊起来。

吊杆的间距要合理，间距太大了，桥面可能就会出现局部变形过大的情况；间距太小呢，又会增加吊杆的数量，提高成本。

吊杆的材料和连接方式也得好好考虑，要确保它能牢固地连接主缆和桥面，并且在长期的使用过程中不会出现疲劳破坏。

就像我们身上的关节一样，虽然小，但是作用可大了，一旦出问题，整个身体的活动都会受影响。

还有桥面的设计。

桥面的宽度得根据交通流量来确定，要是太窄了，车辆通行就不方便，容易造成拥堵；太宽了呢，又会增加桥的自重和造价。

桥梁结构形式划分
桥梁的结构形式可以分为以下几种：
1. 梁桥：主要由梁和支座组成，梁可以是简支梁、连续梁或悬臂梁。

2. 拱桥：主要由拱和墩柱组成，拱可以是圆拱、平拱或椭圆拱。

3. 悬索桥：主要由主缆、斜拉索、塔柱和桥面组成，主要适用于跨度大、地形复杂的场合。

4. 桁架桥：主要由上下弦杆和交错的横杆组成，适用于跨度大、荷载重的场合。

5. 桥塔索承式结构：主要由桥塔、主缆、斜拉索和桥面组成，桥塔为主要承重构件，适合跨越深谷、峡谷等场合。

6. 混合结构桥：结合了以上几种结构形式的特点，形成不同的组合形式，以适应不同的跨度和地形条件。
