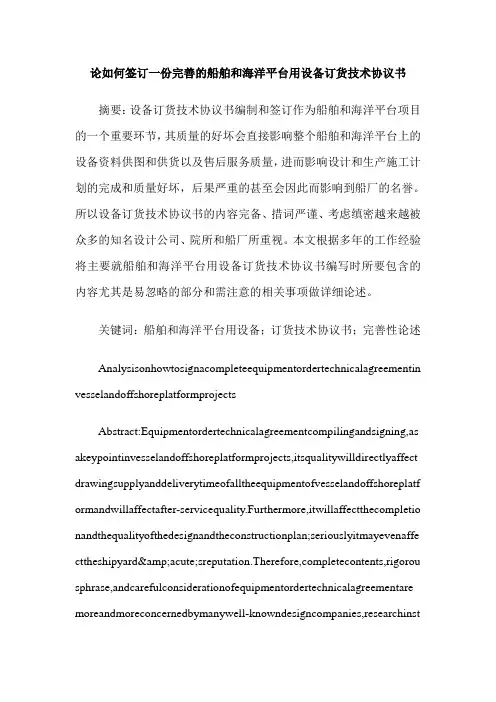

论如何签订一份完善的船舶和海洋平台用设备订货技术协议书摘要：设备订货技术协议书编制和签订作为船舶和海洋平台项目的一个重要环节，其质量的好坏会直接影响整个船舶和海洋平台上的设备资料供图和供货以及售后服务质量，进而影响设计和生产施工计划的完成和质量好坏，后果严重的甚至会因此而影响到船厂的名誉。
所以设备订货技术协议书的内容完备、措词严谨、考虑缜密越来越被众多的知名设计公司、院所和船厂所重视。
本文根据多年的工作经验将主要就船舶和海洋平台用设备订货技术协议书编写时所要包含的内容尤其是易忽略的部分和需注意的相关事项做详细论述。
关键词：船舶和海洋平台用设备；订货技术协议书；完善性论述Analysisonhowtosignacompleteequipmentordertechnicalagreementin vesselandoffshoreplatformprojectsAbstract:Equipmentordertechnicalagreementcompilingandsigning,as akeypointinvesselandoffshoreplatformprojects,itsqualitywilldirectlyaffect drawingsupplyanddeliverytimeofalltheequipmentofvesselandoffshoreplatf ormandwillaffectafter-servicequality.Furthermore,itwillaffectthecompletio nandthequalityofthedesignandtheconstructionplan;seriouslyitmayevenaffe cttheshipyard´sreputation.Therefore,completecontents,rigorou sphrase,andcarefulconsiderationofequipmentordertechnicalagreementare moreandmoreconcernedbymanywell-knowndesigncompanies,researchinstitutesandshipyards.Inthisthesis,accordingtoyearsofworkexperience,itgives detailedanalysisonthecontents,partseasytoignoreandrelatedmattersofequip mentordertechnicalagreementcompilingandsigninginvesselandoffshorepla tformprojects.Keywords:Equipmentofvesselandoffshoreplatform;ordertechnicalagr eement;completenessanalysis.通常人们在评价一个船厂或公司是否有能力设计和建造一艘有高技术含量的船舶或海洋平台时，往往都会重点关心船厂是否拥有一支有实力的技术团队，一个优秀的管理部门以及一支技术过硬的施工队伍。

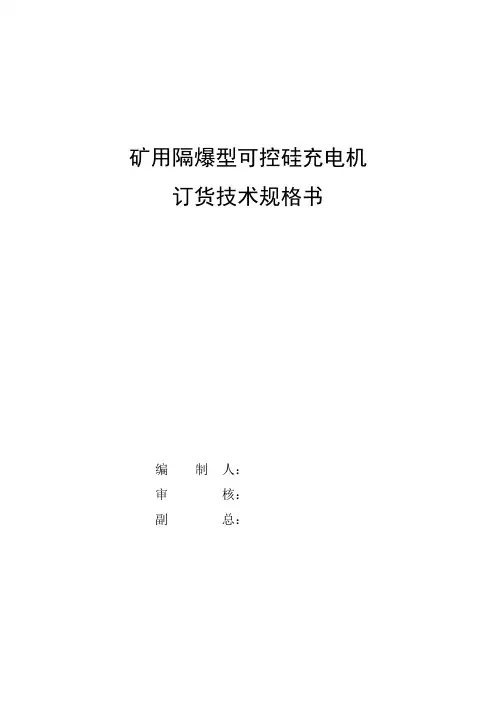

矿用隔爆型可控硅充电机订货技术规格书编制人：审核：副总：1、总则1.1 本文件适用于煤矿井下矿用隔爆型可控硅充电机，它提出了该设备的功能设计、制造、结构、性能、安装和调试等方面的技术要求。
1.2 本技术规格书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，卖方须按本技术规格书和相关相关标准、规程、规范等提供高质量的功能齐全的优质产品及其相应服务。
对国家有关安全、健康、环保等强制性标准，必须满足其要求。
1.3 卖方应保证提供符合本技术规格书和有关最新工业标准的高质量产品。
要求设备是成熟可靠、技术先进、安全经济的设备产品，且已有相同规格的合同设备制造、运行的成功经验，而不是试制品。
1.4 如卖方对本招标技术规格书提出异议，不管多么微小，都将在投标书异议表中清楚地表示。
如卖方没有对招标技术规格书提出异议，则可认为卖方完全接受和同意招标技术规格书的要求。
1.5 卖方执行本规格书所列要求、标准。
本规格书中未提及的内容均满足或优于本规格书所列的国家标准、行业标准和有关国际标准。
本规格书所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行。
卖方在设备设计、制造、结构、性能、安装和调试等方面所涉及的各项规程、规范和标准遵循现行最新标准的版本。
1.6 卖方所提供的设计、设备和相关文件应使用国际单位制(SI)，技术规格书采用中文版本。
1.7 卖方提交的文件和资料，包括与项目有关事宜联系的所有来往函电，以及技术服务、技术培训时所使用的工作语言均应使用中文。
1.8 在签订订货合同之后，买方有权对本订货技术文件提出补充要求和修改，卖方应允诺予以配合，具体项目和条件由双方商定。
1.9 设备采用的专利及涉及到的全部费用均被认为已包含在合同报价中，卖方保证买方不承担有关专利技术的一切责任，且设备合同价不变。
1.10 卖方对整套设备及配套辅助系统负有全责，包括分包（或采购）的产品。
附件2-03备煤车间和焦处理工段主要设备技术规格发包人：钢铁拜城有限公司承包人：中冶焦耐（大连）工程技术有限公司工程项目：钢铁基地项目焦化工程发包人决定以总承包方式建设宝钢集团新疆八一钢铁有限公司南疆钢铁基地项目焦化工程，委托承包人承担该工程的总承包。
经过双方协商，约定工程总承包合同生效后，承包人承担该工程的工程设计、设备及材料采购与供应、工程施工、设备安装、调试、试生产、达产达标、人员培训、保修的工程内容。
本附件就备煤车间和焦处理工段成套设备的技术规格作如下约定：1.螺旋卸车机a)用途：依靠该设备的螺旋机构将汽车车厢内的煤料卸下来。
b)操作环境：必须满足在大气温度- 32℃~+33.2℃，以及最大相对湿度 81.6 %的环境下进行操作要求。
半封闭室内操作。
c)处理的物料种类炼焦精煤散密度 800Kg/m3水分 ~ 10%粒度小于80 mmd)设备主要技术参数卸煤能力为～250t/h。
设备结构形式桥式大车轨距为 Lk=8m大车供电方式安全滑触线螺旋卸车装置的卸车部分主要由螺旋头、传动机构、T型支撑箱梁、减速机、电机等组成；其升降部分主要由电机、减速机、制动器、链轮链条传动机构、导向机构等组成。
螺旋头数量 1组共2个螺旋（左、右螺旋各1个）螺旋采用截齿式，有利于冬季卸煤，螺旋叶片材质为16锰钢调质处理。
操作人员在正常情况下从受煤坑两端设置的平台进出司机室，司机室还设有到顶部主架结构的安全通道（司机室要求密封并设冬季采暖设备）。
大车走行机构配备缓冲器及走行轨道两极终端限位开关（限位开关车上设置）。
螺旋卸车装置的生产操作为手动控制，螺旋升降采用单向限位和系统互连双重电气保护，系统还应设置相序保护、过载过流保护、接地保护等措施，并设有声光报警装置。
e)设备生产能力允许偏差为5﹪。
f)大车运行机构允许偏差由车轮量出的轨距偏差不大于3mm。
当本设备负荷时，所有车轮应同时和轨道接触。
将车轮悬空，用手转动使其旋转一周，不得有卡住现象。
矿用隔爆移动变电站订货技术规格书编制人：审核：副总：1、总则：1.1、本技术条件书的使用范围仅限于矿井下各配电点的隔爆型移动变电站供配电设备。
1.2、本技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,供货方应保证提供符合本技术条件和工业标准的优质产品。
1.3、如果供货方没有以书面形式对本技术条件的条文提出异议，那么可以认为供货方供给的产品完全满足本技术条件的要求。
1.4、本技术条件为订货合同的附件。
2、设备安装适应的环境条件2.1、安装地点：各水平配电点；2.2、海拔高度： +500～+1350m；2.3、环境温度：最高+35℃；最低2℃；贮存环境温度：最高+41.4℃；最低-28℃；2.4、湿度： 40～95%（+25℃）；2.5、瓦斯等级：高瓦斯矿井。
3、设备规范3.1、名称：矿用隔爆型移动变电站（共2台）；3.2、型号：KBSGZY-1250/10 /1.2/0.69kV 1250kVA（2台）；3.3、KBSGZY-1250/10 /1.2/0.69kV移动变电站技术参数3.3.1、额定电压：一次电压:10±5%kV；二次电压:1.2/0.69kV。
3.3.2、最高工作电压：12/1.2/0.69kV；3.3.3、额定容量：1250kVA；3.3.4、额定频率：50Hz；3.3.5、接线组别：Yyn0；3.3.6、短路阻抗：4/5%；3.3.7、空载损耗≤3.1kW；3.3.8、负载损耗≤7.4kW；3.3.9、空载电流≤0.8/1%；3.3.10、绝缘材料耐温等级:H；3.3.11、冷却方式:ANAN(空气自冷)。
3.4、配套10kV隔爆高压真空开关装置技术参数。
3.4.1、额定电压：高压:10kV；3.4.2、最高工作电压：12kV；3.4.3、额定电流：630A（互感器变比由厂家根据变压器容量配套）；3.4.4、额定短路开断电流：12.5kA(有效值)；3.4.5、额定短路关合电流：31.5kA(峰值)3.4.6、额定动稳定电流：31.5kA(峰值) ；3.4.8、额定热稳定时间：2s；3.4.9、额定电流开断次数：10000次；3.4.10、真空断路器机械寿命：10000次；3.4.11、真空断路器机械寿命：10000次；3.4.12、额定工作制：长期工作制。
余热锅炉设备订货技术规格书1总则1.1通用条款本《技术规格书》仅用于烧结余热发电项目余热锅炉设备的订货。
本《技术规格书》仅提供相关的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，卖方的产品应保证符合有关国家、行业的技术规范和标准以及本文件的技术要求。
本《技术规格书》的内容，有可能因供货厂家原因需要对有关技术条款进行调整，所以，本买方保留对技术资料提出补充和修改的权利，卖方应承诺予以配合。
如需修改，具体项目和条款由设计方、买方和卖方具体商定。
1.2项目简介环冷机烟罩设有二条收集管道，分别称之为高温烟道、中温烟道。
高、中温烟气分别进入余热锅炉，即要求余热锅炉有2个烟气入口。
2台锅炉产生的高压过热蒸汽和低压过热蒸汽全部用来发电。
1.3总体要求本次锅炉招标为打捆招标形式，为系统性招标。
不仅包括锅炉本体，还包括锅炉本体范围内的配套设备及系统设计的招标。
本体范围内的配套设备至少包括：①定期排污扩容器②电动检修设备③清灰系统。
卖方完成所供设备范围内的系统设计及供货，满足整个系统的安全稳定运行的要求，与买方的介质接口处卖方要预留成套法兰接口。
配套设备的布置位置由双方共同确定。
2设备使用的条件2.1环境条件2.1.1厂区自然条件：（1）年平均气温12.7℃（2）相对湿度最热月平均77%（3）相对湿度最冷月平均51%（4）极端最低气温-19.9℃（4）极端最高气温42.8℃（4）年最大降雨量1575.5mm（4）年最小降雨量266.8mm（4）年平均降雨量546mm（4）年平均蒸发量2044.8mm（4）平均日照时间2523.9h（4）历史最大风速17m/s（4）极端最大风速29m/s（4）年平均风速 2.6m/s（4）最大冻土深度51cm（4）无霜期约200天（4）基本风压30㎏/m2（4）基本雪压20㎏/m2（4）土壤冻结深度510mm（4）主导风向东北风（4）基本地耐力180KPa（4）当地雷暴日天数27.3d2.1.2地震烈度按《中国地震烈度区划图》提供的数据，地震设防烈度为7度。
塔类设备（采购）技术规格书编制：审核：批准：年月日一、总则1.1项目概述本技术规格书适用于塔类设备的设计、制造、供货、检验和验收等方面的技术要求。
1.2项目描述及要求1.2.1为保证装置高效平稳运行，满足我公司装置生产任务，需采购进行，以期达到工艺使用要求。
1.2.2本技术规格书提出的是最低的塔设备设计、制造、供货、检验和验收方面的技术要求，并未对一些技术细节作出规定，也未充分引述有关标准和规定的条文。
制造单位应按本技术规格书要求和行业规范，重新设计完整的设备图纸及零部件图纸，编制塔设备制造方案，必须保证新设备管口方位符合现场安装需要，保证设备制造质量,满足我厂正常生产使用的要求。
1.2.3供方须根据需方提供的设备图纸，重新设计出图并保证与现场实际尺寸相符，最终结果需需方书面确认、会签确认后供货方才能制作.1.3设计依据1.3.1本技术规格书依据化学工业第二设计院的设计标准及参考国家相关标准、规范进行编制。
1.3.2计量单位一律采用国际单位制。
二、技术要求2.1相关标准规范2.1.1设计标准：压力容器标准；国家和有关部门下达的现行标准和规范；2.1.2制造，检验，包装标准：TSG 21-2016《固定式压力容器安全技术监察规程》《压力容器安全技术监察规程》-1999JD/T4710-2005 HG20652-1998制造技术条件JB/T4710-2005《设计规范》JB/T4709-2000《焊接规程》NB/T47013-2015《承压设备无损检测》JB/T1205-2001《塔盘技术条件》HG/T-20584-2011《钢制化工容器制造技术规定》NB/T47014-2011《承压设备焊接工艺评定》NB/T47015-2011《压力容器焊接规程》NB/T47016-2011《承压设备产品焊接试件的力学性能检验》JB/T4711-2003《压力容器涂敷与运输包装》GB/T4237-2007《不锈钢热轧钢板和钢带》GB13296-2007《锅炉、热交换器用不锈钢无缝钢管》JB4728-2000《压力容器用不锈钢锻件》HG/T20581-2011《钢制化工容器材料选用规定》HG/T20583-2011《钢制化工容器结构设计规定》HG/T 20615-2009《钢制管法兰》HG/T20592-2009《钢制管法兰PN系列》HG/T20631-2009《钢制管法兰用缠绕式垫片》HG/T20634-2009《钢制管法兰用紧固件》以上标准以最新版本规定为准。
目录第1章工程概况 (1)1.1工程概况 (1)1.2运行条件 (1)第2章供货范围 (1)第3章主要技术要求 (3)3.1总则 (3)3.2技术标准 (4)3.3技术要求 (5)3.4投标所需技术文件 (8)第4章技术服务 (8)4.1技术资料 (8)4.2现场技术服务 (9)4.3培训 (10)4.4售后服务 (11)第1章工程概况1.1工程概况项目名称：建设单位：项目地址：建设规模：1.2运行条件1.2.1厂址条件1）地理位置2）气象条件1.2.2供电条件电源：0.4kV 三相五线接线电阻：≤1Ω；接地方式：TN-S，联合接地1.2.3设备工作环境工作温度：0～50℃平均相对湿度：≥72%布置方式：室内布置渗沥液水质情况（单位：mg/l，PH除外）第2章供货范围供货范围：满足无堵塞离心泵正常使用的全套设备，泵主体、螺栓紧固件及随机备品备件。
卖方应在合同规定的时间内，提供招标方所需数量的设备和备件及相关技术文件，在安装、调试、功能与性能测试、试运行期间提供技术服务，并保证符合本标书的条文和招标方书面提出的特殊要求。
设备清单随机备品备件清单备注：过流部件为泵壳、轴、叶轮；水泵出口法兰采用1.0MPa；投标时标明水泵进出口管径，并提供设备安装图及性能曲线图，否则视为不满足招标要求。
在渗沥液处理站工况下，运行参数满足表格要求。
第3章主要技术要求3.1总则1）本技术规格书适用于厨余垃圾处理项目配套渗沥液站无堵塞离心泵，包括设备的本体及其驱动装置、辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。
2）本技术规格书所提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
卖方应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。
3）设备附属电机等采用国产先进的设备。
4）卖方提供的设备应是全新的和先进的，并经过运行实践已证明是完全成熟可靠的产品。
*附件2：技术规格书及数据单1.总则本技术规格书仅适用于中国石油吉林石化公司炼油厂加氢一车间加氢裂化装置反应流出物/热原料油换热器(E1101)、反应流出物/冷循环氢换热器（E1104）的材料、制造、检验、验收、包装及运输。
本技术规格书按照制造图纸提出技术要求，并未对一切技术细节作出规定，若本协议及制造图纸有不符合国家相关标准或规定的地方，乙方提出修改意见反馈甲方进行确认后，遵照更高标准、规定执行，乙方可采用更高质量及性能要求的工业标准，提供优质产品和服务。
对国家有关安全、环保等强制性标准及规定，必须满足其要求。
*2.供货范围按照技术规格书要求和数据表及设备图纸，提供完整的设备，具体要求详见附件由于原换热器为进口设备，制造厂必须对原图纸进行转换并重新出图。
*3.材料要求3.1.换热管3.1.1. 换热管用SA213 TP321无缝钢管应符合GB13296-2013的规定，其使用状态为固溶。
3.1.2. 换热管订货还应满足NB/T47019 的要求。
3.2.管板及隔板3.2.1 E1101、E1104管板材料SA336 F321应符合NB/T47010-2010的有关规定。
3.2.2 E1101隔板材料Q345R应符合GB713-2014的有关规定。
3.2.3 E1104隔板材料14Cr1MoR应符合GB713-2014的有关规定.3.3.其他材料3.3.1本设备E1101管束构件用滑轨应采用碳钢材料；支撑杆材料采用20号；防冲板采用Q345R；拉杆采用Q235B；定距管采用10号钢管。
3.3.2本设备E1104管束构件用滑轨应符合14Cr1MoR的有关规定；支撑杆应符合S32168的有关规定；防冲板应符合14Cr1MoR的有关规定；拉杆应符合14Cr1MoR的有关规定；定距管应符合14Cr1Mo的有关规定；3.4.焊接材料焊接材料应满足NB/T47018 和本技术条件的要求。
制造商应根据设计文件中对母材和堆焊层的要求，经过焊接工艺评定选出适用于主体材料的焊接材料和适用于堆焊层的焊接材料。
干燥机技术规格书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII干燥机技术规格书需方：供方：2016年7月目录1总则 ................................................................................................................- 1 - 2设计、制造规程和规范 ................................................................................- 1 - 3技术规格 ........................................................................................................- 2 - 4技术要求 ........................................................................................................- 2 - 5质量保证与考核试验 ....................................................................................- 4 - 6供货范围 ........................................................................................................- 4 - 7质量保证及试验 ............................................................................................- 5 - 8油漆、包装和运输 ........................................................................................- 5 - 9技术和售后服务 ............................................................................................- 6 -1总则1.1本技术协议适用于XX项目的干燥机，包括采购设备的本体及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
最新采购合同技术规格协议合同编号：MC2023/001甲方（采购方）：XX科技有限公司乙方（供应方）：YY制造股份有限公司鉴于甲方希望采购乙方提供的特定技术产品，双方本着平等互利的原则，经协商一致，达成以下技术规格协议：一、产品描述与要求1.1 产品名称：高性能服务器设备1.2 型号规格：Z-1000系列，符合工业标准ISO 90011.3 性能要求：中央处理器不低于32核心，内存容量不少于256GB，存储空间不少于10TB SSD1.4 兼容性：确保与甲方现有系统无缝对接，包括操作系统和网络环境1.5 安全性：产品需通过国家信息安全等级保护三级认证二、质量保证2.1 乙方须提供原厂质量保证书及产品合格证明2.2 产品自交付之日起，享有三年质保服务，包括免费维修和更换配件2.3 乙方应提供详细的产品使用手册和维护指南三、交付与验收3.1 交付时间：自合同签订之日起60天内完成交付3.2 交付地点：甲方指定的公司仓库3.3 验收标准：甲方有权对产品进行技术验收测试，乙方应提供必要的技术支持3.4 如产品不符合本协议规定的技术规格，甲方有权拒收，并要求乙方在约定时间内无偿更换四、技术支持与培训4.1 乙方应提供必要的产品安装和调试服务4.2 乙方应为甲方提供至少两次的免费技术培训4.3 乙方应设立24小时技术支持热线，处理甲方在使用过程中遇到的技术问题五、违约责任5.1 如乙方未能按期交付产品，应按日支付合同总金额千分之五的违约金5.2 如产品在质保期内出现非人为损坏，乙方应负责免费维修或更换5.3 双方任何一方违反本协议条款，均应承担相应的法律责任六、协议的变更和终止6.1 协议的任何变更或补充均需双方书面同意6.2 如遇不可抗力导致协议无法履行，双方可协商终止本协议七、争议解决7.1 本协议项下的任何争议，双方应首先通过友好协商解决7.2 如协商不成，任何一方均可向甲方所在地人民法院提起诉讼八、其他8.1 本协议一式两份，甲乙双方各执一份，具有同等法律效力8.2 本协议自双方授权代表签字盖章之日起生效甲方代表（签字）：_________ 日期：____年__月__日乙方代表（签字）：_________ 日期：____年__月__日（以上内容为示例，具体条款需根据实际情况调整。
EPS技术规格书1 范围本技术规格书为项目中EPS设备设计、选材、装配、检查及试验的最基本的要求。
2 卖方的责任本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规定及有关国标、行业标准等的优质新制产品本技术规格书与相关法规，标准，数据表，图纸，询价书等之间的任何矛盾应由卖方负责澄清。
不允许用假设来掩盖数据的不足。
卖方有责任由买方或其它来源获取可靠数据。
为确保设备正确的安装，操作及维修，卖方应提供所有必须的或附加的设备，专用工具和附件的清单以及维护管理和维修的相关软件。
即使这些设备在技术规格书或数据表中未列出。
卖方应列出并充分描述本技术规格书与有关法规的不同点。
在设备预期时间寿命内，卖方应能提供所有备品配件及维修技术支持服务，并在国内建立起完善的售后服务体系，且在国内有备件库，做到备件能长期供应。
卖方应提供先进、实用、成熟、可靠的新技术、新工艺、新元件、新材料进行设计并批量生产的EPS。
在国内外典型大单位有至少1年的安全应用实例。
其先进程度在3至5年不至于落后而淘汰，且尚有一定的先进性。
除非另有规定，材料应为全新的、最佳质量的产品且应为生产商的标准产品。
应为经试验和经验证的合格产品，以将现场安装和试车所需的工作量减到最少。
每台产品出厂应有全套合格证书及出厂试验报告。
制造商应获得ISO9001质量体系认证证书和ISO14001环境管理体系认证证书。
3 规范性引用文件下列文件中的条款通过本规定的引用而成为本规定的条款。
凡注日期的引用文件，其随后所有的修改单或修改版均不适用本规定。
凡是不注日期或修改号（版次）的引用文件，其最新版本适用于本规定。
本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
国家标准GB17945-2000消防应急灯具Q/应急电源生产及检验规范GB 电线电缆识别标志第一部分: 一般规定GB 电线电缆识别标志第二部分: 标准颜色GB 电线电缆识别标志第三部分: 电线电缆认别标志GB 电线电缆识别标志第四部分: 电气装备电线电缆绝缘线芯认别标志GB 电线电缆识别标志第五部分: 电力电缆绝缘线芯认别标志GB/T 4026-1992电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则GB4208-1993外壳防护等级DL/T637－1997阀控式密封铅酸蓄电池订货技术条件4 设计使用条件4.1.1 EPS应安装在划为非爆炸危险环境的封闭的建筑物内,周围环境应能保证EPS的正常运行。
新建铁路哈罗线哈密南至罗中段电力设备技术规格书中铁第一勘察XX集团XX2011年03月 XX目录第一章总则- 0 -第二章技术规格共同条款- 3 -第三章电力设备材料技术规格- 4 -第一节变压器- 4 -第二节变配电所高压开关柜- 7 -第三节配电所保护综合自动化设备- 45 -第四节交直流电源屏- 63 -第五节动态无功补偿装置及可调电抗器- 70 -第六节 10kV箱式变电站- 88 -第七节低压配电开关柜- 114 -第八节双电源切换及变台配电箱- 125 -第九节隔离开关- 130 -第十节无人监控安防系统- 132 -第十一节柴油发电站- 145 -第十二节光伏发电站- 151 -第十三节 UPS电源- 162 -第十四节电力远动系统- 166 -第十五节线路分段开关监控装置- 182 -电力设备技术规格书附图- 189 -第一章总则1.1总则说明1.1.1投标人应仔细阅读招标书中所有条款，包括各项技术规格，并且应逐条做出应答，应答不能以“明白”“符合”“满足”等单词进行简答或复制招标书。
投标人提供的设备、器材性能应满足本技术规格书的要求，产品的技术规格应相当于或超过本技术规格书中的技术要求，如有偏差，必须提供详细的技术规格偏差表。
1.1.2本技术规X书并未对一切技术细节做出规定，投标人必须保证其用于本工程产品的技术的完整性，同时要求投标人对本招标书中未包括但工程应用所必需的内容进行补充。
1.1.3※投标人必须提供在近五年内的销售业绩，三年以内该设备或同类设备应销售给两个及以上用户，并已成功地运营二年以上的时间(新产品除外)。
对于投标产品的运行情况，投标人应提供由铁路段及以上运营维护单位出具的加盖公章的运行使用报告；提交开标之日起前一年内的产品在铁路线路运行使用中，未出现因产品质量对运输生产造成严重影响的报告。
1.1.4※投标产品需通过国家相关职能部门鉴定，并提供产品鉴定证书；所有设备、器材应根据本技术规格书规定的项目、技术条件及有关标准进行试验，同时还必须提供国家级或国际权威检测机构检查合格的报告；对于标书要求须按生产许可证和制造特许证生产的产品，应持证投标，否则投标无效(对国内产品)。
第五章MQ3042K10型门座起重机技术规格书1、总则本技术规格书适用于4807工厂舾装码头配套门座起重机的订货要求，它提出了对电气及机械设备的技术指标，性能，材料、结构等方面的技术要求及供货范围。
本规格书所使用的标准如遇与供方所执行的标准相矛盾时，应按水平较高的标准执行。
本规格书经双方共同签署后，作为定货合同的技术附件，与合同正文具有同等法律效力2、工程概况舾装码头配备MQ3042K10型门座起重机1台，情况如下：MQ3042K10型门座起重机为四连杆、圆筒门架式门座起重机；四连杆臂架系统使得变幅过程中吊钩的位移轨迹接近水平线；采用三排滚柱式回转支承连接起重机的转盘和门架，可使起重机在正反方向做360度全回转。
、起重机使用地点:临江，环境温度-10度--+42度相对湿度小于等于92%。
、起重机供电电源均为三相四线制，交流380V 50HZ 电缆卷筒供电。
3 MQ3042K10门座起重机主要技术性能、起重机工作级别 A5、起重能力幅度26 m，吊重 30 t幅度42 m，吊重 10 t、起升机构工作级别： M5额定最大起重量： 30 t起升高度： 30 m下降深度： 13 m起升速度：负载≥10t m/min负载＜10t 25 m/min调速方式：变频调速、变幅机构工作级别： M5平均变幅速度： 0～18 m/min调速方式：变频调速、旋转机构工作级别： M5旋转速度： rpm调速方式：变频调速、行走机构工作级别： M4行走速度： 25 m/min调速方式: 变频调速、起重机机房尾部回转半径： m净空高度： m、轨距： 10 m、最大轮压：≤250 kN、轨道型号： QU80、门架净空高度4、起重机设计、制造执行的技术要求和标准：本门座起重机的设计、制造、安装和调试，将遵循下列标准和规范，或由卖方提出的具有同等水平的标准和规范。
如有新版标准按新版标准执行。
⑴中华人民共和国国家标准《起重机设计规范》 GB3811-83；⑵交通部标准《港口门座起重机技术条件》 GB/T17495-1998；⑶《起重机械安全规程》 GB6067－85；⑷《港口起重机验收试验规则》 GB/T18438-2001；⑸《港口门座起重机试验方法》 JT/T99-1994；⑹《港口门座起重机安全规程》 JT400 –1999；⑺国际标准委员会ISO；⑻国际电工委员会标准IEC；⑼其它相关国家标准和行业标准。
船用主机8PC2-6/2L柴油机技术规格书陕西柴油机重工有限公司目录第一章、总则第二章、柴油机主要技术参数第三章、制造及验收第四章、供货范围第五章、色彩及铭牌第六章、油封和包装第七章、培训和售后服务附件一、运行区域曲线附件二、随机仪表清单附件三、随机备件清单附件四、随机工具清单第一章总则1.本技术规格书规定了船用主机8PC2-6L柴油机的技术性能、供货范围、质量保证、交货验收等内容，是柴油机制造、验收和交货的主要依据。
2. 本技术规格书是根据法国S.E.M.T提供的技术文件及企业的相关标准编制而成，引用的主要标准有：《钢制海船入级与建造规范(2002版)》GB1105.1-87 内燃机台架性能试验方法标准环境状况及功率燃油消耗和滑油消耗的标定GB1147-87 内燃机通用技术条件GB5741-85 船用柴油机排气烟度测量方法GB6301-86 船用柴油机燃油消耗测定方法GB/T14363-93 柴油机机油消耗测定方法CB*3154-83 船用柴油机振动测量方法CB*3256-85 船用柴油机振动评级CB/T3253-94 船用柴油机技术条件CB/T3254.2-94 船用柴油机台架试验试验方法法国国家标准（NF）及中国国家标准(GB)法国热机协会标准（NSE）制造厂企业标准（Q/SC）GB8840 船用柴油机排气烟度限制GB/T19001-2000 质量管理体系第二章主要技术参数1. 柴油机可在下列环境中正常运行：横倾：±15°；横摇：±22.5°；纵倾：±5°；纵摇：±7.5°环境温度：45℃大气压力：100Kpa空气相对湿度：≤95%冷却海水进机最高温度：32℃有盐雾、油雾、霉菌和正常航行所产生的震动和冲击2、接口柴油机与外界系统接口见柴油机总体布置图3、主要技术参数(1) 型号： 8PC2-6L（M.P.C增压）(2) 型式：直列式、四冲程、不可逆转、增压器空冷器位于输出端、机不带泵（淡水泵、海水泵、滑油泵和燃油输送泵）(3) 气缸直径： 400mm(4) 活塞行程： 460mm(5) 气缸数： 8(6) 气缸中心距： 740mm(7) 几何压缩比： 11.4(8) 发火顺序： 1-5-7-3-8-4-2-6-1从输出端看曲轴顺时针旋转(9) 柴油机额定功率的标准环境条件：吸入空气温度： 27℃大气压力： 100KPa空冷器进口冷却水温度： 27℃排气背压：≤2.5KPa进气真空度：≤2.5Kpa燃油低热值 42700Kj/Kg(10) 功率标准环境条件下，柴油机输出法兰后最大持续功率(MCR)： 4400KW持续使用功率(CSR)： 3960KW(90%MCR)超负荷功率(110%MCR)： 4840KW（每12小时内允许1小时）(11) 转速a.最大持续功率（MCR）时的转速： 520转/分b.超负荷功率时的转速：536转/分c.最低稳定转速：200转/分(12) 在标准环境条件下，最大持续功率时的性能参数：平均有效压力： 2190KPa活塞平均速度： 7.97m/s进气流量： 6.8kg/kwh排气流量： 7.0kg/kwh排气阀后平均排气温度： 450±50℃，两缸间温差≤80℃涡轮进口废气温度：≤650℃增压器后排气温度：≤400℃±20℃进气总管内增压空气压力： 230Kpa最大燃烧压力： 14.2Mpa主轴承温度：＜85℃燃油消耗率： 186g/kw.h，允差+5%（轻柴油，燃油低热值为42700kj/kg）当燃用重油时，燃油消耗率按燃油低热值折算。
XX公司35kV高压柜设备及封闭母线桥技术规格书二O二零年十二月一、总则1、本技术规格书是对卖方所供产品在制造、调试、验收等方面的技术要求。
2、本技术规格书所使用的标准与卖方所执行的标准发生矛盾时，按较高标准执行。
3、本规范经双方签字后为订货合同的附件与合同正文具有同等法律效力。
4、供方保证在收到甲方服务通知1小时反馈服务信息，最迟24小时内专业技术人员到达需方现场参加技术服务工作。
5、技术服务内容包括：指导安装，参加调试，故障排查等。
6、若任何一方对内容需修改时，均事先征得对方同意，并以书面形式来往以备案。
7、开关柜制造必须符合设计和招标要求。
8、投标方应具有5年以上高压开关柜生产资质。
二、执行的标准和规范1.本产品的设计、制造、检查、试验等必须遵守下列最新的标准，但不仅限于下列标准。
GB3906-2006 《3.6kV～40.5kV交流金属封闭开关设备和控制设备》GB311.1-1997 《高电压输变电设备的绝缘配合》GB1984-2003 《交流高压断路器》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB/T16927.1-1997《高电压试验技术第1部分：一般试验要求》GB/T16927.2-1997《高电压试验技术第2部分：测量系统》GB/T311.6-2005 《高电压测量标准空气间隙》DL/T404-1997 《户内交流开关柜订货技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL/T539-1996 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》DL/T593-1996 《高压开关设备的共用订货技术条件》IEC-298 《1kV以上52kV及以下高压交流金属封闭开关设备和控制设备》2.高压柜编号按淮北工业建筑设计院35kV配电系统图进行编号。
三、供货范围配置明细：KYN61-40.5开关柜1台供货主要配置明细表四、技术参数及性能要求1、使用环境条件：安装场所：户内海拔：不高于1000m环境温度：-15℃～+40℃最高日气温：+35℃(24小时平均值)最大相对湿度：95%(25℃日平均) 90%(25℃月平均)耐受地震能力：水平加速度0.2g，垂直加速度0.1g，同时作用，安全系数 1.67。
陕西未来能源化工有限公司金鸡滩煤矿井下液压支架拆解组装硐室乳化泵站技术规格书编制：审核：分管领导：矿长：陕西未来能源化工有限公司2017年5月30日1 总则1.1 工程项目名称：陕西未来能源化工有限公司金鸡滩煤矿井下液压支架拆解组装硐室乳化泵站。
1.2 根据建设工程、工艺的要求，本技术规格书所列设备须为技术先进性能可靠的国内产品。
1.3 本技术规格书的技术要求仅适用于陕西未来能源化工有限公司金鸡滩煤矿井下液压支架拆解组装硐室乳化泵站的设计，制造，装配，工厂试验，交付，现场安装和试验的指导、监督以及运行工作。
1.4 本技术规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应按本技术规格书的要求提供设备及其附属设备，并保证所提供设备是符合本技术规格书和有关最新工业标准的优质产品。
1.5 供方应仔细阅读本技术规格书中制定的全部条款，并对本技术规格书中选择设备的技术参数进行校核计算以确保选型的正确性，可提供比本技术规格书中规定性能更好的设备和材料，以便用户选择。
正常生产所必需的部件无论在技术规格书中是否加以说明，均应全部提供。
供货范围中列出各部件的技术数据由供货厂商加以完善。
1.6 在本技术规格书确定之后，买方有权提出因标准或规程规范发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
1.7本技术规范书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。
2 环境条件2.1 概述本区地势平坦开阔，总体地形西部稍低，东部略高，最高处位于东端喇嘛滩南侧，标高+1276m；最低处位于三道河边，标高+1180m；井田西侧二道河边标高为+1186m；区内最大高差96m，一般标高+1240m。
本区地貌单元主要包括：滩地、沙丘沙地、黄土丘陵及河谷地貌。
本区地处西北内陆，为典型的温带半干旱大陆性气候。
气候特点是：冬季寒冷，夏季炎热，春季多风，秋季凉爽，冷热多变，昼夜温差悬殊，干旱少雨，蒸发量大，全年无霜期短，10月初即上冻，次年4月初解冻。
据榆林市榆阳区气象站近年气象资料(截止2001年)，主要气象参数如下：极端最高气温 38.6℃(1951~2001年)；极端最低气温 -29.7℃(1951~2001年)；近年平均气温 8.8℃(1991~2000年)；多年最大冻土深度 146cm(1968年2月)。
全年降水量分配很不均匀，多以暴雨形式集中在7~9月份，约占全年总量的68%，各年间降水量变化也很大。
据《中国地震烈度分区图》，榆林地震烈度为Ⅵ度。
2.2 设备使用环境本技术规格书所列井下液压支架拆解组装硐室乳化泵站全部在矿井井下环境运行。
2.3 主要安全条件（瓦斯及等级）属于瓦斯矿井。
3．标准和规定3.1 投标厂商自制和外购设备的设计和制造均应符合现行适用的中国最新版国家标准（GB）或在国际范围内被接受的具有不低于中国国家标准和下列标准的标准。
3.2 采购设备遵循的标准《爆炸性气体环境用电设备》 GB 3836-2014《煤矿井下用电器设备通用技术条件》 MT/T 661-2011《矿用产品安全标志标识》 AQ 1043-2007《煤矿用乳化液泵站》 MT/T188.2-2000《煤矿安全规程》 2017有新标准的，按国标最新版本执行。
具有合格有效的防爆合格证、矿用产品安全标志证书、全国工业产品生产许可证及出厂质量检验合格证。
4．技术要求4.1 设备规格型号及数量清单4.2 主要功能要求4.2.1 采用卧式三柱塞结构，结构简单。
全系统为2泵1箱，1台运行，1台备用，配备1台304不锈钢乳化液箱，乳化液泵和箱体安装在整体基础上。
4.2.2 每台泵的额定流量：≥125L/min，额定工作压力：≥31.5Mpa，连续可调。
4.2.3 必须具有煤安标志和防爆合格证。
4.2.4 乳化液箱采用不锈钢材料，其有效容积≥1000L，配有乳化液自动配比装置(油箱容积≥800L)。
4.2.5 乳化液箱设有泵进液过滤器、高压过滤器,支架回液过滤器及磁性过滤等装置，确保支架系统所用介质的清洁度。
4.2.6 供回液管直径应与支架供液管路直径匹配，具体规格设计联络时确定。
4.2.8 配有电磁阀控制的进水装置，有自动卸载功能（机械卸载）。
4.2.9 采用电子监控技术：具有故障诊断、自动配液、低油位、低液位、超温、管路失压、润滑油压力和油位及油温等保护功能。
可显示压力、液位、温度、等数据。
4.2.10 泵体上配备必要的监测仪表，如压力、温度、液位等。
4.2.11 系统中配备储能器。
4.2.12 乳化液泵驱动电机功率: ≥75kw（连续功率）。
4.2.13 供电电源：1140V/660V±12%，50HZ。
4.2.14 配置中国南阳、佳木斯防爆电机。
4.2.15 电机外壳的防护等级：不低于IP55。
绝缘等级：F级4.2.16 曲轴按110kW设计，在110kW功率下，具有高富裕度、高可靠性.4.2.17 电机温度保护与先导控制回路能串接，并接入组合开关，实现先导控制和温度保护功能。
4.2.18 整机寿命：≥10年。
4.2.19 大修周期：≥2年。
5 检验和验收5.1 工厂检验5.1.1 生产测试：设备在生产时，必须按制造标准进行有关的测试。
供方在产品制造阶段（包括原材料和元器件、部件的采购，产品的加工、装配、检测、调试等）必须有一套科学而规范的标准程序和措施，确保产品的制造质量满足本系统的要求。
5.1.2 出厂检验：设备在出厂前都必须作出厂前的性能测试。
供方必须向买方提供制造厂商对整机出厂所进行的货物出厂检验报告书、质量证明书以及主要部件的原产地证明等。
5.1.3 买方有权派代表到制造厂参与出厂检验，如果检验不合格，买方有权拒绝收货。
5.1.4 工厂检验的所有费用包括在合同总价之中。
5.2 验收事项5.2.1 性能验收试验的目的为了检验合同设备的所有性能是否符合技术要求。
5.2.2 供方必须保证所供货物与合同规定的质量、规格和性能相一致。
系统的验收将按招标文件要求的技术规格、中标设备制造商的技术规范、买方签收确认的相关图纸进行。
5.2.3 性能验收试验的地点为买方现场。
性能试验的时间：工程安装完毕后。
5.2.4 性能验收试验由买方主持，供方参加。
试验大纲由买方提供，与供方讨论后确定。
如试验在现场进行，供方要按技术要求有关条款要求进行配合；如某些试验在工厂进行，试验所需的人力和物力等由供方提供。
5.2.5 性能验收试验5.2.5.1 装置安装完成后，供方在买方配合下进行试运转，并进行所有必要的试验来证实装置情况良好，且符合本条件书要求。
6 包装、运输和储存6.1 包装、运输6.1.1 设备的包装应按照JB和GB包装通用标准要求执行。
保证货物能够经受多次搬运、装卸和长途运输。
由于包装不善造成设备损坏，所有后果由投标人负责。
6.1.2 在设备发货以前，所有设备只有经过质量检验和测试，取得合格证书后，才可发货。
6.1.3 每个设备箱应至少包括二份详细的装箱单和一份质量检验证明书和产品合格证。
6.2 储存6.2.1 对储存期间防腐、防锈、防水、以及防损坏等要求。
7 质量保证及服务7.1 售后服务7.1.1 保证期内的技术服务7.1.1.1 保证期为1年,卖方应负责在正常条件下电气控制系统的正常稳定运行;7.1.1.2 系统事故时,卖方应提供服务、分析事故原因,如因系统设备本身原因,一切费用由卖方支付,保证期顺延;7.1.1.3 当系统发生事故时,卖方接到买方的通知后应在约定的时间内派人前来修复。
7.1.1.4 系统发生重复性故障时,从故障修复之日起,重算保证期;7.1.2 保证期后的技术服务保证期后,卖方仍应向买方提供优惠服务，并承诺售后服务随叫随到，以合理价格向买方提供需要的备件和承担原理性故障而导致的改进。
7.2 质量保证7.2.1 卖方应有健全的质量保证体系，并应随投标书提交一份全面质量保证计划，该计划应包括质量保证程序、组织方式和所涉人员的资格证明及影响项目质量的各项活动，如设计、采购、制造、运输、安装、调试和维护等的控制。
7.2.2 卖方应有负责质量保证活动的专职人员。
7.2.3 设备的设计、选型应满足国家的有关标准、规范的要求，并应充分考虑设备使用地环境条件和使用条件的影响。
7.2.4 选用技术先进、成熟可靠、安全耐用的知名品牌产品，严禁采用国家公布的淘汰产品。
7.2.5 卖方应提出施工现场安装注意事项及安装质量保证方法。
8 安装调试8.1 安装调试工作应保证运达矿井的电气控制设备正常投运，全部实现本技术规格书阐述的各项功能。
并与其它工程设备同步进行安装，完成分系统单调、全系统联调的调试工作。
工程进度按合同要求，由双方协商安排。
8.2 安装调试工作按卖方提供的图纸、手册、或说明进行。
8.3 卖方应派熟悉电气控制及其安装调试工作的专家到工程现场，负责完成安装调试工作。
买方应给予协作配合。
9 备件和工具9.1 所有为设备的组装、空载试验、带载试验、试运行、质保期内必备的备件、消耗品，在设备交货时提供。
并列出件号、中英文名称、数量，价格，计入投标总价。
推迟的交货期将按照设备推迟交货计算。
9.2 推荐质保期后1年必要的设备选件, 并列出件号、中英文名称、数量，单独分项报价, 不计入投标总价。
承诺一年内买方提出购买按原价提供。
9.3 提供设备的专用维修工具和专用检验工具各2套并列出明细，并计入投标总价。
9.4 卖方必须提供完整的设备、备件手册及操作手册，同时要提供电子版资料，备件件号、数量、规格型号、价格表的CD盘，随同设备货。
9.5 卖方应保证所有零部件均有唯一编码，如属外购标准件，要求必须按照原厂家编码执行。
9.6 卖方还将进一步提供可靠信息以及机械与电气设备上的所需的备件、易耗品及标准件的货源地，包括润滑油脂。
9.7 设备采用的外购、外协件应提供原产地证明及检验合格证书。
9.8 卖方应保证长期以最优惠的价格供给易损件和备件。
如果备件发生设计变更，应将变更信息及时通知用户。
9.9 卖方备件价格在设备开始使用的3年内必须维持稳定。
9.10 在5年内，因卖方技术升级导致部分备件不能提供时，卖方要免费为用户升级设备。
9.11 5年后在备件停止生产的情况下，卖方应事先将要停止生产的计划通知买方使买方有足够的时间采购所需的备件。
9.12 5年后在备件停止生产后，如果买方要求，卖方应免费向买方提供备件的蓝图、图纸和规格。
9.13 卖方按规定给买方提供全面的、详细的技术资料，包括印刷版和电子版的各种图纸、设备使用手册、维修手册、备件手册、配件报价CD 光盘，随设备发货或日后提供的目录、图纸、图解说明或电路图必须是清晰易解的。
操作手册和维修指南须通俗易懂。
