下载文档原格式

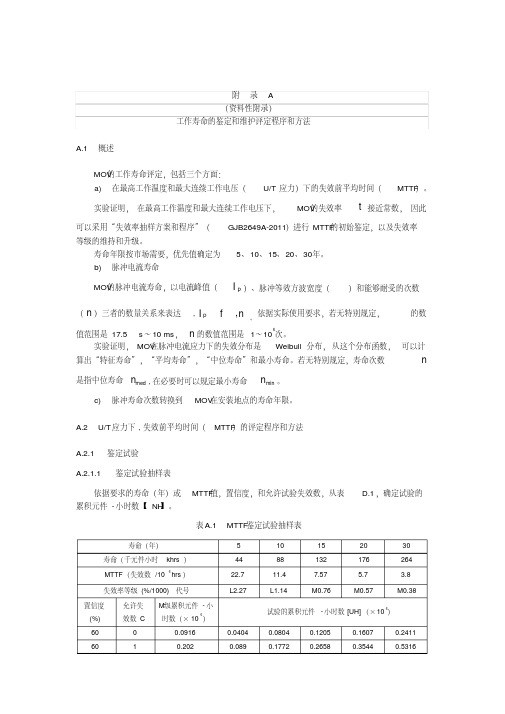

附录 A（资料性附录）工作寿命的鉴定和维护评定程序和方法A.1概述MOV 的工作寿命评定，包括三个方面：a)在最高工作温度和最大连续工作电压（U/T 应力）下的失效前平均时间（MTTF ）。
实验证明，在最高工作温度和最大连续工作电压下，MOV 的失效率t 接近常数，因此可以采用“失效率抽样方案和程序”（GJB2649A-2011）进行MTTF 的初始鉴定，以及失效率等级的维持和升级。
寿命年限按市场需要，优先值确定为5、10、15、20、30年。
b)脉冲电流寿命MOV 的脉冲电流寿命，以电流峰值（P I ）、脉冲等效方波宽度（）和能够耐受的次数（n ）三者的数量关系来表达, ,PI fn。
依据实际使用要求，若无特别规定，的数值范围是17.5s ～10 ms ，n 的数值范围是1～106次。
实验证明，MOV 在脉冲电流应力下的失效分布是Weibull 分布，从这个分布函数，可以计算出“特征寿命”，“平均寿命”，“中位寿命”和最小寿命。
若无特别规定，寿命次数n是指中位寿命med n ,在必要时可以规定最小寿命min n 。
c)脉冲寿命次数转换到MOV 在安装地点的寿命年限。
A.2 U/T 应力下,失效前平均时间（MTTF ）的评定程序和方法A.2.1 鉴定试验A.2.1.1鉴定试验抽样表依据要求的寿命（年）或MTTF 值，置信度，和允许试验失效数，从表 D.1，确定试验的累积元件-小时数【NH 】。
表A.1MTTF 鉴定试验抽样表寿命（年）5 10 15 20 30 寿命（千元件小时 khrs ）44 88 132 176 264 MTTF （失效数 /106hrs ）22.7 11.4 7.57 5.7 3.8 失效率等级(%/1000) 代号L2.27L1.14M0.76M0.57M0.38置信度(%) 允许失效数 C M 级累积元件-小时数（×106）试验的累积元件-小时数[UH]（×106）60 0 0.0916 0.0404 0.0804 0.1205 0.1607 0.2411 6010.2020.0890.17720.26580.35440.531660 2 0.311 0.137 0.273 0.409 0.546 0.81890 0 0.230 0.1013 0.2018 0.3026 0.4035 0.605390 1 0.389 0.1714 0.3412 0.5118 0.6825 1.023790 2 0.532 0.234 0.467 0.794 0.933 1.4注：表中M级的累积元件-小时数用作计算其他各级累积元件-小时数的基准，它不是本表的构成项目。
压敏电阻器安全检验实施细则一、引言压敏电阻器是一种常见的电子元件，广泛应用于电路中，其主要功能是在电路过压时提供保护。
为了确保压敏电阻器在使用过程中的安全性和可靠性，需要进行安全检验。
本文档旨在制定压敏电阻器安全检验的实施细则，以确保压敏电阻器的正常工作和使用安全。
二、检验对象本实施细则适用于所有使用压敏电阻器的电子产品。
三、检验内容1.外观检验：检查压敏电阻器的外观是否完好无损，不得有明显的划痕、碎裂等损伤。
2.尺寸检验：检查压敏电阻器的尺寸是否符合产品规格要求，包括长度、宽度、高度和引线长度等。
3.电阻值检验：测量压敏电阻器的电阻值是否符合产品规格要求，并记录测量结果。
4.漏电流检验：在规定的电压条件下，测量压敏电阻器的漏电流是否在设定范围内，确保其正常工作。
5.击穿电压检验：在规定的电压条件下，检测压敏电阻器的击穿电压是否在设定范围内，以评估其过压保护性能。
6.耐久性检验：通过连续施加电压和高温循环等测试，评估压敏电阻器的耐久性。
7.热稳定性检验：将压敏电阻器置于高温环境中，观察其性能变化情况，以评估其热稳定性。
8.潮湿热循环检验：通过反复潮湿热循环测试，检验压敏电阻器在潮湿和高温环境下的性能变化情况。
四、检验方法1.外观检验：目测检查压敏电阻器的外观，注意观察是否有划痕、碎裂等损伤。
2.尺寸检验：使用量具测量压敏电阻器的各项尺寸，确保其符合产品规格要求。
3.电阻值检验：使用万用表等测试仪器，连接压敏电阻器的两个引线，测量电阻值，并与产品规格要求进行比对。
4.漏电流检验：在规定的电压条件下，使用测量仪器测量压敏电阻器的漏电流值，确保其在设定范围内。
5.击穿电压检验：在规定的电压条件下，使用电源和电压表等设备，测量压敏电阻器的击穿电压，并与产品规格要求进行比对。
6.耐久性检验：根据产品规格要求，循环施加电压和高温测试，观察压敏电阻器的性能变化情况。
7.热稳定性检验：将压敏电阻器放置在高温环境中，记录并评估其性能变化情况。
（MOV）层叠金属氧化物压敏电阻Metal Oxide Varistor 金属氧化物压敏电阻，今天要探讨的就是这个器件，一般的我们使用的贴片的较多，这里简称层叠的MOV为MLV（Multilayer Varistor s）。
我们选取一个5.6V和14V的MOV看VI特性曲线：等效电路如下图：MOV的特性一般从Datasheet来看以下几个：汽车级MOV参数（直流）压敏电压(Breakdown Voltage)：流过压敏电阻器的电流为1mA时，加在它两端的电压降称为压敏电压。
漏电流(Leakage Current at Vdc)：压敏电阻器在进入击穿区之前在正常工作电压时所流过的电流，称为漏电流。
工作电压(Working Voltage)：压敏电阻器正常工作时的电压，此时流过的电流为漏电流。
最大能量吸收能力(Energy Load-Dump)&(Energy 10*1000μs)施加能量为某一定值的规定波形(这里我们一般分两种，一种是ISO7637中规定的抛负载波形，另外一种是上升时间10μs，持续时间1000μs的脉冲)的冲击电流，冲击后压敏电压变化的绝对值小于10%且样品无机械破损所能通过的最大能量。
耐浪涌电流能力(Peak Current @ Amp. 8*20μs)压敏电阻器经大脉冲电流冲击后，其U/I特性会产生蜕变。
蜕变的结果会使漏电流增大，压敏电压下降。
把满足下降要求的压敏电阻器所承受的最大冲击电流，称为压敏电阻器的通流容量，也称为通流能力或通流量，它是表征压敏电阻器耐受高浪涌电流冲击的能力的一个参量。
此参数与脉冲幅度，脉冲持续时间及所承受的脉冲次数有关。
工业级MOV参数最大交流工作电压（URMS）在最高工作温度下连续施加1000小时的交流电压，然后在室温和正常湿度下存放1-2小时，压敏电阻器的压敏电压的变化绝对值小于10%所能施加的最大电压。
最大直流工作电压（UDC）在最高工作温度下连续施加1000小时的直流电压，然后在室温和正常湿度下存放1-2小时，压敏电阻器的压敏电压的变化绝对值小于10%所能施加的最大电压。
压敏电阻器安全操作及保养规程压敏电阻器是一种常见的电子元器件，用于保护电路中其他元器件不受过电压损坏，它的操作与维护对于电子行业有着重要的意义。
本文将介绍关于压敏电阻器的安全操作和保养规程，希望能够帮助读者更好地了解压敏电阻器和避免潜在的危险。
一、压敏电阻器的基本原理压敏电阻器是由氧化锌、二氧化锰等多种元素复合而成的材料，其具有非线性的电阻特性。
在正常工作状态下，压敏电阻器的电阻值很大，相当于一个开路状态。
当电路中出现过电压时，压敏电阻器会自动接通，电阻值急剧下降，起到限制过电压的作用，从而保护其它元器件不被过电压所损坏。
二、压敏电阻器的安全操作在使用压敏电阻器时，一定要注意以下几点：1. 压敏电阻器的极性压敏电阻器是有极性的，要根据元器件标记确定正负极，接线时要正确。
2. 工作电压的选择压敏电阻器的最大工作电压（即击穿电压）是固定的，必须小于它才能正常工作。
因此在使用压敏电阻器时，一定要有正确的电路设计，在额定电压范围内进行使用。
在实际应用中，还需考虑到过电压能否造成其它元器件的损坏。
3. 电路保护元器件的配合在实际应用中，压敏电阻器常常被用于保护其它元器件。
常见的保护方式是与熔断器、保险丝、双向瞬变抑制器等元器件配合使用。
在设计保护电路时，需要根据所使用的其它元器件的特性，确保其能够正常工作。
三、压敏电阻器的保养规程压敏电阻器是一种电子元器件，要正确使用和保养，以下是压敏电阻器的保养规程：1. 安装环境压敏电阻器应安装在干燥、无腐蚀气体和通风良好的环境中，避免潮湿、灰尘和腐蚀气体对它的影响。
2. 温度和湿度压敏电阻器应在0℃～40℃的环境温度下使用。
在较高湿度的环境会导致压敏电阻器吸水，影响正常使用，因此湿度也应控制在70%以下。
3. 清洁压敏电阻器应定期进行清洁，以减少灰尘、污染物等的影响，避免出现故障。
清洁时应使用酒精等溶剂进行擦拭。
4. 易损件更换对于长时间使用的压敏电阻器，应根据实际情况定期检查并更换其易损件，以保证压敏电阻器的正常使用。
文件制修订记录
1、适用范围：本标准规定了金属氧化膜电阻器的检验要求和检验方法。
2、检验项目和检验方法
2.1外观和标志：技术要求：表面不应有锈蚀、裂痕、压痕和其它机械性损伤，标志应清晰、正确、牢固。
检验方法：目测。
2.2外形尺寸：符合检验卡片要求。
游标卡尺测量。
2.3 电气性能
2.1.1 电阻阻值:符合产品规格书规定的阻值和容许偏差。
用LCR表进行测量。
2.1.2 耐压：用耐压仪测量，施加产品规格书规定的电压而无击穿或飞弧现象。
2.1.3 耐焊接热：技术要求:无可见损伤、标志清楚。
2.1.4 耐久性：技术要求:温度125C，放入高温箱中，调至规定温度，保持高温。
2.4 可焊性：上锡率≥90%。
3、检验流程
仓库管理员对进料货物进行产品名称、型号、数量及其他随货相应文件进行收料确认（暂存），在物料接收确认后立即开《送检单》通知品质部，IQC接送检单后应对产品初步核对，若不合格产品直接做退货处理，如实对检验状况进行记录，开立品质异常通知单交送各相关部门进行处理。
4、环保检查：若有需要，供方应提供具有权威性检测机构出示的有效期内的环保资料证书。
5、交收检验：按GB/T2828.1-2012 （AQL：主0.065 次0.65）抽样标准进行随机抽检。
6、缺陷分类
6.1重缺陷：混料，电阻裂、变形，电性能不符合，引脚不上锡。
6.2轻缺陷：尺寸略超差，但不影响使用；外观轻微缺陷，但不影响使用。
7、金属氧化膜电阻检验。
金属氧化物压敏电阻（MOV）是一种可变电阻，具有轻微的扭曲特性。
其电阻值会随着输入电压的变化而改变。
MOV由大约90%的氧化锌和有限的其他金属氧化物的数量制成。
这种电阻器广泛应用于电源和信号口的过电压保护。
当电压增加时，MOV的电阻值会急剧减小，因此可以承受高电流。
这使得它特别适合用作过电压保护元件。
此外，MOV具有优异的非线性伏安特性、高通流容量、低残压、无续流且成本较低等优点。
然而，MOV的通流容量虽然很大，但其能量容量却不大，即它的额定连续功率很小。
例如，在U=53V电路中，如果MOV运行时老化产生漏电流100μA，其发热功耗将达到5.3mW，与MOV本身的功率相当。
当MOV 漏电流达到毫安级时，这可能会超过其所能承受的连续功率，引起燃烧问题。
为了解决这一问题，目前业界主要采用堵的方法，但这种方法存在很多缺点，无法真正解决MOV燃烧问题。
最新的研究技术通过疏的方法来提前预防告警和处理，从而真正杜绝MOV发生燃烧问题。
金属氧化物压敏电阻金属氧化物压敏电阻（MetalOxideVaristor，MOV）是一种广泛应用于电力电子、通信、家电等领域的电子元器件。
它能够在电压达到一定阈值时，自动调节电流，起到保护电路的作用，防止因过压而导致的电路损坏。
本文将介绍金属氧化物压敏电阻的原理、结构、制造工艺、特性及应用等方面的内容。
一、原理金属氧化物压敏电阻是一种非线性电阻，其阻值随着电压的变化而变化。
当电压低于某一阈值时，金属氧化物压敏电阻的阻值非常高，几乎不导电；但当电压超过阈值时，金属氧化物压敏电阻的阻值急剧下降，电流大幅度增加，起到保护电路的作用。
这种阻值随电压变化的特性称为压敏特性。
金属氧化物压敏电阻的压敏特性是由其内部结构和材料决定的。
其内部结构是由一个金属氧化物陶瓷芯片和两个金属电极组成。
金属氧化物陶瓷是一种绝缘材料，但同时也是一种半导体材料。
当电压低于阈值时，金属氧化物陶瓷的导电性很差，只有极少数电子能够通过它；但当电压超过阈值时，金属氧化物陶瓷的导电性急剧增强，大量电子能够通过它，从而导致阻值急剧下降。
二、结构金属氧化物压敏电阻的主要结构包括金属氧化物陶瓷芯片、金属电极、导线和外壳等部分。
其中，金属氧化物陶瓷芯片是整个元件的核心部分，其结构和材料的质量直接影响着元件的性能和可靠性。
金属氧化物陶瓷芯片通常采用氧化锌、氧化锆等材料制成，具有高压敏系数、低失真度、快反应速度等特点。
金属电极通常采用银、铜等材料制成，具有优良的导电性和可焊性。
导线通常采用铜线或镀锡铜线等材料制成，具有良好的导电性和可靠性。
外壳通常采用环氧树脂、塑料等材料制成，具有良好的绝缘性能和耐高温性能。
三、制造工艺金属氧化物压敏电阻的制造工艺主要包括陶瓷粉末制备、陶瓷制备、电极制备、烧结、测试和封装等环节。
其中，陶瓷粉末制备和陶瓷制备是整个工艺的关键环节，其制备的陶瓷材料的质量直接影响着元件的性能和可靠性。
陶瓷粉末制备是将氧化锌、氧化锆等原料经过球磨、混合、干燥等处理，制成粉末。
设有合金型温度保险丝的压敏电阻(T M O V)产品说明书锐达光电科技（厦门）有限公司电话：0592--5593126传真：0592--3761781E-mail：139****************设有合金型温度保险丝的压敏电阻产 品 说 明 书一、产品简介：金属氧化物压敏电阻器（MOV）,简称为压敏电阻器,它以其优越的非线性伏安特性，广泛用作线路、设备及元器件的过电压保护和浪涌吸收元件。
MOV虽有卓越的功能和作用，但是它在各种应力的作用下,总是会失效的,而它的失效模式,多为短路失效模式。
当MOV有数千安到数百千安的脉冲大电流通过或数百安的较小的脉冲电流重复作用,会造成MOV的高阻的晶界层一个接一个地逐渐受到破坏,在电源电压下,MOV中就会有连续的电流流过,电流值由劣化前的数微安增加至数十毫安级，MOV的本体温度不断升高，随着温度的升高，又使得漏电流更加增大，会形成一种恶性循环，致使MOV失去其优异的非线性伏安特性，这样一来，就会形成高阻抗短路失效；在暂时过电压(是指MOV在持续受到时间以秒计的超过MOV的最大连续工作的电压)作用下压敏电阻器，可能会被迅速击穿，其电阻值可能降低到几欧或几十欧，使短路电流迅速达到几安或几十安或更大,这就是低阻抗短路失效模式。
这两种失效最终都会使MOV发生短路。
如果没有有效的迅速的保护措施，将失效了的MOV及时的从线路中脱离，会造成整个供电线路的短路事故，并引起着火或爆炸。
设有合金型温度保险丝的压敏电阻（以下简称TMOV），就是针对MOV的上述问题精心研制的，它能避免因MOV劣化、失效产生过热而存在火灾隐患。
这是在MOV的过热保护领域是一次重大的技术进展和突破。
现已申请国内和国际多项专利。
该产品主要为符合IEC61643-1、UL1449等安全标准的电涌保护器配套，提供了合乎需要的保护元件。
它既可以作为一个单独元件在电子设备中使用，也可以安装在各种过电压保护器（如TVSS和SPD）中。
22主题1、如何帮助学生增强自信心？
2、如何帮助学生学会准确评价自己？
3、如何帮助学生提高抗挫能力？
4、如何帮助学生调控消极情绪？
5、如何帮助学生提高自控能力？
6、如何帮助学生提高某一种学习能力
7、如何帮助学生增强学习意志？
8、如何帮助学生养成某种良好的学习习惯？
9、如何帮助学生改善学习方法？
10、如何帮助学生克服考试焦虑？
11、如何帮助学生学会正确地与异性同学交往？
12、如何帮助学生与同伴更好地交往？
13、如何帮助学生改善亲子关系？
14、如何帮助学生正确对待青春期自我形象？
15、如何帮助学生适应新的学习环境？
16、如何帮助学生正确对待网络或游戏机？
17、如何帮助学生正确选择升学志愿？（高中教师专用）
18、如何帮助学生学会合理的消费？
．如何帮助学生克服自我中心意识？19．20．如何帮助学生克服厌学情绪？
21．如何帮助学生懂得珍爱生命？
．如何帮助学生学会预防危机事件的发生？22．。
附 录 A （资料性附录）工作寿命的鉴定和维护评定程序和方法A.1 概述MOV 的工作寿命评定，包括三个方面：a) 在最高工作温度和最大连续工作电压（U/T 应力）下的失效前平均时间（MTTF ）。
实验证明，在最高工作温度和最大连续工作电压下，MOV 的失效率()t λ接近常数，因此可以采用“失效率抽样方案和程序”（GJB2649A-2011）进行MTTF 的初始鉴定，以及失效率等级的维持和升级。
寿命年限按市场需要，优先值确定为5、10、15、20、30年。
b) 脉冲电流寿命MOV 的脉冲电流寿命，以电流峰值（P I ）、脉冲等效方波宽度（τ）和能够耐受的次数（n ）三者的数量关系来表达, (),P I fn τ=。
依据实际使用要求，若无特别规定，τ的数值范围是17.5 μs ～10 ms ， n 的数值范围是1～106次。
实验证明，MOV 在脉冲电流应力下的失效分布是Weibull 分布，从这个分布函数，可以计算出“特征寿命”，“平均寿命”，“中位寿命”和最小寿命。
若无特别规定，寿命次数n 是指中位寿命med n ,在必要时可以规定最小寿命min n 。
c) 脉冲寿命次数转换到MOV 在安装地点的寿命年限。
A.2 U/T 应力下,失效前平均时间（MTTF ）的评定程序和方法 A.2.1 鉴定试验 A.2.1.1 鉴定试验抽样表依据要求的寿命（年）或MTTF 值，置信度，和允许试验失效数，从表D.1，确定试验的累积元件-小时数【NH 】。
表A.1 MTTF 鉴定试验抽样表A.2.1.2 试验装置U/T试验装置图见图C.1。
说明：VS——可调直流电源，稳定度0.5%，交流文波＜1%，输出电流能力≥100 mA；VR——被试验压敏电阻器； TCC——恒温试验箱，±2 K；J——样品超流切断继电器； DISP——显示屏；CM——电流/功率测量电路； CON——超流检测电路；RY——电流测量电阻（若无特别规定，RY=100 Ω～500 Ω）。
图A.1 U/T应力试验装置A.2.1.3 样品失效判据样品失效判据如下：a)试验中超流继电器动作的样品，判定为失效；b)试验后压敏电压测量值应等于或小于0.9倍初始值的样品，判定为失效；c)试验后限制电压值等于或大于1.1倍初始值的样品，判定为失效。
A.2.1.4 确定试验时间和样品数量a)试验时间：除非另有规定，鉴定试验时间为2000hrs。
注：寿命试验时间应满足两个要求：第一，有足够多的试样参数产生退化；第二，能区别真实老化效应与随机干扰因素。
MOV的早期失效出现在（0 hrs～750hrs）试验时间内，因此寿命试验时间应明显多于750hrs。
b)样品数量：样品数量有1)、2)两种方案规定。
1) 全部样品在额定应力下试验，总样品数N=要求的总元件-小时数[NH] 除以2000hrs 。
2) 总元件-小时数[HN]分别由额定应力试验和加速应力试验来完成，若无特别规定，则(1/3)[HN]进行额定应力试验，（2/3）[HN]进行加速试验，样品数分别为： 额定应力试验样品数11[]20003N HN =⨯÷； 加速试验样品数()22[]20003N HN AF =⨯÷⨯，AF 为加速系数； 总样品数12N N N =+。
A.2.1.5 试验过程试验过程如下：a) 样品抽样：从被检验总体中随机抽样，同一样本中各样品压敏电压的差别不大于1%，平均值记作nav U ；b) 试验前测量：每只样品的压敏电压，和标称放电电流下的限制电压。
c) 样品放入试验箱，试验箱温度调整到规定值±2K ，将规定的试验电压加到样品上。
d) 试验的中间测量：试验箱温度稳定在规定值后1h ，第1次测量阻性电流或功耗。
中间例行测量时间点为4 h ，24 h ，96 h ，200 h ，500 h ，750 h ，1000 h ，1250 h ，1500 h ，1750 h ，2000 h 。
但发现某只样品的阻性电流或功耗有增大趋势时，应缩短测量间隔时间，进行跟踪测量。
试验过程中的偶然断电时间不应大于50h 。
断电时间应以增加试验时间来补偿。
最后100h 试验时间内不允许断电。
e) 试验后的恢复和测量 2000h 试验结束后，切断试验电源和恒温箱加热电源，打开试验箱门，自然冷却恢复1.5h 。
测量每只样品两个方向的压敏电压，和标称放电电流下的限制电压。
若压敏电压相对于初始值的下降量≥10%或标称放电电流下的限制电压相对于初始值的上升量≥10%，则均判定为失效。
A.2.1.6 鉴定试验合格判据试验过程中的失效数，和试验后检验的失效数，两者的总数不超过表D2.1的规定,判定鉴定试验合格。
A.2.2 失效率等级的维持A.2.2.1 失效率等级维持试验抽样表初始鉴定合格的失效率等级，应按表D.2定期进行维持试验。
表A.2 MTTF 鉴定维持试验抽样表（置信水平为10%的一次失效率抽样方案）A.2.2.2 鉴定维持周期维持周期为3个月、6个月、9个月或每批，应在详细规范中规定，而不能由承制方任意选定。
A.2.2.3 鉴定维持的实施鉴定维持的实施如下：a) 在每个维持周期开始时，承制方应选择和记录在规定维持周期内，与C 值相应的元件小时数。
b) 应对初始鉴定的每一种鉴定（寿命年限，置信度，允许失效数C ）分别进行维持。
c) 不论所累积的元件小时数多少，均不应改变原定的维持周期。
超出维持周期所需数值的元件小时数，应属于承制方风险，但可用于失效率升级。
A.2.3 失效率等级的升级承制方可以将按本规范D.2.1获准的初始鉴定失效率等级，按照下述规定，升级到较高失效率等级（从较小寿命年限升级到较高寿命年限）。
a) 升级到下一个较高等级的产品范围，应与初始鉴定相同。
b) 升级试验的抽样方案（置信度，C 值），试验时间，失效判据，应与初始鉴定相同。
c) 升级试验所需元件小时数的累积，应来自失效率等级的初始鉴定、维持、和批一致性检验中（当有规定时）所进行的规定可靠性试验，以及为升级单独进行的试验。
d) 用于升级的数据，应包括这些数据所代表的生产周期内，所进行的所有失效率试验的结果。
数据应能代表从最早提交数据之日期开始，到当前生产这个时间段内，所有的连续检验批。
e) 在提交的全部数据中，至少应包括与初始鉴定相同数量的样品上，所进行的完整的失效率试验数据。
若产品规范规定了寿命加速因子和相关的加速寿命试验，则完整的加速寿命试验数据，可认为等效于完整的失效率升级试验数据。
f) 承制方可以附加专用样品与寿命试验样品一起进行试验。
这些样品必须从承制方生产的产品中随机抽取，而且应包括产品的全部数值范围。
试验一旦完成，其数据用于失效率升级，不能用作失效率维持试验数据的一部分。
A.3 脉冲电流寿命的鉴定程序和方法 A.3.1 术语和定义 A.3.1.1 脉冲电流应力作用在 MOV 上，会引起 MOV 工作性能下降的脉冲电流，其强度（严酷度）以一对数据(P I 、τ)来表达,P I 是脉冲电流峰值,τ是等效方波宽度。
A.3.1.2 样品脉冲寿命 nid n单只样品承受规定脉冲应力(P I 、τ)的重复作用，其压敏电压下降到初始值的90%以前所承受的脉冲次数。
A.3.1.3 Weibull 寿命分布直线MOV 的脉冲寿命符合式D.1的直线方程：0Y mX X =+..................................... (C.1)式中：()1Y lnln1-F n = ........................................................... (C.2)m ：Weibull 寿命分布直线的斜率，也称为Weibull 分布“形状参数”；()F n ：样品累积失效率；()ind min X =ln n -n .................................................................. (C.3)ind n :样品寿命次数；min n :样本最小寿命，也称为Weibull 分布的“位置参数”； 0X : Weibull 寿命分布直线的常数项，()00X =ln n ； 0n ：Weibull 分布的“尺度参数”。
A.3.1.4 样本平均脉冲寿命 avr n一个试验样本中，全部样品寿命次数的总和对于样品总数的比值。
A.3.1.5 样本中位脉冲寿命 med n一个试验样本的样品寿命次数排序的中点寿命,即 50%的样品的寿命大于或等于med n ，另外 50%的样品的寿命小于或等于med n 。
A.3.1.6 样本最小脉冲寿命min n依据试验样本的脉冲寿命分布函数计算出来的最小寿命次数，也称为保证脉冲寿命。
A.3.1.7 样品累积失效率 ()F n寿命次数达到 n 时失效样品的总数，对于样本中样品总数的比值。
A.3.1.8 脉冲寿命年限 LFY以时间单位“年”表示的脉冲寿命，等于样本脉冲寿命次数n （avr n 、med n 、min n 中的一个)，对于压敏电阻安装地 点的年平均等效脉冲次数的比值exp N 。
expn LEF N =..................................... (A.4) A.3.1.9 脉冲寿命特性表达脉冲电流应力(P I 、τ)与寿命次数(n )之间数量关系的曲线图、方程式、表格。
A.3.2 脉冲寿命特性的表达 A.3.2.1 脉冲寿命的类型和数值范围详细规范应规定脉冲寿命的类型和数值范围。
若无特别规定，寿命类型为中位寿命med n ，但在要求高可靠的安装地点常用最小寿命min n 。
若无特别规定,寿命特性的数值范围为：——等效方波宽度τ：17.45μs(8/20 脉冲)～15ms 。
注：15ms 是考虑了多重雷击中的CC 电流。
——寿命次数: 1次～106次。
A.3.2.2 脉冲寿命特性曲线脉冲寿命可以用曲线图来表达。
曲线图有两种形式：一种是以寿命次数n 为参数的log log P I τ:曲线，另一种是以τ为参数的log log P I n :曲线。
a ）脉冲宽度τ=常数的曲线b ）脉冲次数n =常数的曲线图A.2 脉冲寿命曲线的形式A.3.2.3 脉冲寿命特性方程实验结果表明，如果10n ≥，则寿命次数n 与脉冲应力(P I 、τ) 的 数量关系，在双对数坐标系中基本上是线性的,但是直线的斜率,在窄波脉冲区段（17.5μs ～200μs ）（SW ）与宽波脉冲区段 （200μs ～15ms ）(LW)可能差别较大，在这种情况下，两个区段应当用不同的方程式来表达。
