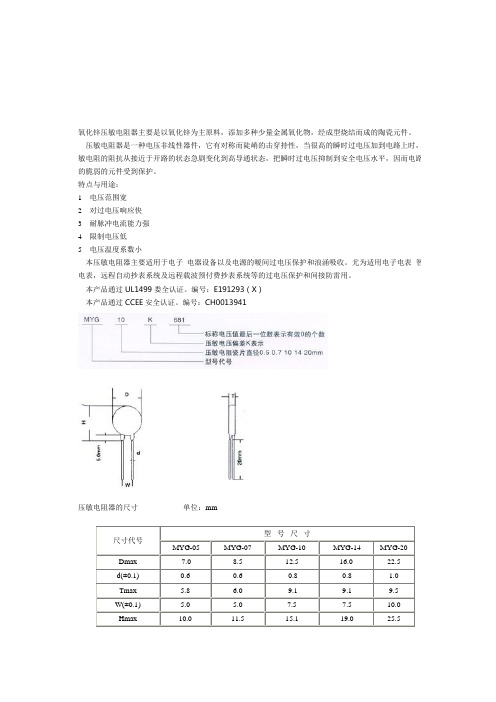

氧化锌压敏电阻器主要是以氧化锌为主原料，添加多种少量金属氧化物，经成型烧结而成的陶瓷元件。
压敏电阻器是一种电压非线性器件，它有对称而陡峭的击穿持性，当很高的瞬时过电压加到电路上时，压敏电阻的阻抗从接近于开路的状态急剧变化到高导通状态，把瞬时过电压抑制到安全电压水平，因而电路中的脆弱的元件受到保护。
特点与用途：
1 电压范围宽
2 对过电压响应快
3 耐脉冲电流能力强
4 限制电压低
5 电压温度系数小
本压敏电阻器主要适用于电子电器设备以及电源的暧间过电压保护和浪涌吸收。
尤为适用电子电表智能电表，远程自动抄表系统及远程载波预付费抄表系统等的过电压保护和间接防雷用。
本产品通过UL1499娄全认证。
编号：E191293（X）
本产品通过CCEE安全认证。
编号：CH0013941
压敏电阻器的尺寸单位：mm
尺寸代号
型号尺寸
MYG-05 MYG-07 MYG-10 MYG-14 MYG-20
Dmax 7.0 8.5 12.5 16.0 22.5 d(±0.1) 0.6 0.6 0.8 0.8 1.0 Tmax 5.8 6.0 9.1 9.1 9.5 W(±0.1) 5.0 5.0 7.5 7.5 10.0 Hmax 10.0 11.5 15.1 19.0 25.5
压敏电阻器的客定值列入表中
注：表中所列电容量为参考值，不作为考核值。
其它特性
漏电流：在+25°C时：≤20UA
在+85°C时：≤40UA
气候类别：40/085/04
降功耗
MYG型彩电用压敏电阻器。
压敏电阻器的型号命名及含义一部分：主称第二部分：类别第三部分：用途或特征第四部分：序号字母含义字母含义字母含义M敏感电阻器Y压敏电阻器无普通型用数字表示序号，有的在序号的后面还标有标称电压通流容量或电阻体直径、标称电压、电压误差等。
D通用B补偿用C消磁用E消噪用G过压保护用H灭弧用K高可靠用L防雷用M防静电用N高能型P高频用S元器件保护用T特殊型W稳压用Y环型Z组合型第一部分用字母“M” 表示主称为敏感电阻器。
第二部分用字母“Y” 表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA压敏电阻是一种以氧化锌为主要成份的金属氧化物半导体非线性电阻元件；电阻对电压较敏感，当电压达到一定数值时，电阻迅速导通。
由于压敏电阻具有良好的非线特性、通流量大、残压水平低、动作快和无续流等特点。
被广泛应用于电子设备防雷。
主要参数：1、残压：压敏电阻在通过规定波形的大电流时其两端出现的最高峰值电压。
2、通流容量：按规定时间间隔与次数在压敏电阻上施加规定波形电流后，压敏电阻参考电压的变化率仍在规定范围内所能通过的最大电流幅值。
3、泄漏电流：在参考电压的作用下，压敏电阻中流过的电流。
4、额定工作电压：允许长期连续施加在压敏电阻两端的工频电压的有效值。
而压敏电阻在吸收暂态过电压能量后自身温度升高，在此电压下能正常冷却，不会发热损坏。
压敏电阻的不足：（1）寄生电容大压敏电阻具有较大的寄生电容，一般在几百至几千微微法的范围。
在高频信号系统中会引起高频信号传输畸变，从而引起系统正常运行。
【集成电路(IC)】氧化锌压敏电阻器的原理简介与使用【集成电路氧化锌压敏电阻器的原理简介与使用性能参数】“压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。
相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。
压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。
一、氧化锌压敏电阻器微观结构及特性氧化锌压敏电阻器是一种以氧化锌为主体、添加多种金属氧化物、经典型的电子陶瓷工艺制成的多晶半导体陶瓷元件。
它的微观结构如图1所示。
氧化锌陶瓷是由氧化锌晶粒及晶界物质组成的，其中氧化锌晶粒中掺有施主杂质而呈N型半导体，晶界物质中含有大量金属氧化物形成大量界面态，这样每一微观单元是一个背靠背肖特基势垒，整个陶瓷就是由许多背靠背肖特基垫垒串并联的组合体。
图2是压敏电阻器的等效电路。
氧化锌压敏电阻器的典型V-I特性曲线如图3所示：预击穿区：在此区域内，施加于压敏电阻器两端的电压小于其压敏电压，其导电属于热激发电子电导机理。
因此，压敏电阻器相当于一个10MΩ以上的绝缘电阻(Rb远大于Rg)，这时通过压敏电阻器的阻性电流仅为微安级，可看作为开路。
该区域是电路正常运行时压敏电阻器所处的状态。
击穿区：压敏电阻器两端施加一大于压敏电压的过电压时，其导电属于隧道击穿电子电导机理(Rb与Rg相当)，其伏安特性呈优异的非线性电导特性，即：I=CVα其中I通过压敏电阻器的电流C与配方和工艺有关的常数V压敏电阻器两端的电压α为非线性系数，一般大于30由上式可见，在击穿区，压敏电阻器端电压的微小变化就可引起电流的急剧变化，压敏电阻器正是用这一特性来抑制过电压幅值和吸收或对地释放过电压引起的浪涌能量。
什么是“压敏电阻”“压敏电阻是中国大陆的名词，意思是"在一定电流电压范围内电阻值随电压而变"，或者是说"电阻值对电压敏感"的阻器。
相应的英文名称叫“Voltage Dependent Resistor”简写为“VDR”。
压敏电阻器的电阻体材料是半导体，所以它是半导体电阻器的一个品种。
现在大量使用的"氧化锌"（ZnO）压敏电阻器，它的主体材料有二价元素（Zn）和六价元素氧（O）所构成。
所以从材料的角度来看，氧化锌压敏电阻器是一种“Ⅱ-Ⅵ族氧化物半导体”。
在中国台湾，压敏电阻器是按其用途来命名的，称为"突波吸收器"。
压敏电阻器按其用途有时也称为“电冲击（浪涌）抑制器（吸收器）”。
压敏电阻电路的“安全阀”作用压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值"UN"时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。
利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。
应用类型不同的使用场合，应用压敏电阻的目的，作用在压敏电阻上的电压/电流应力并不相同，因而对压敏电阻的要求也不相同，注意区分这种差异，对于正确使用是十分重要的。
根据使用目的的不同，可将压敏电阻区分为两大类：①保护用压敏电阻，②电路功能用压敏电阻。
保护用压敏电阻（1）区分电源保护用，还是信号线，数据线保护用压敏电阻器，它们要满足不同的技术标准的要求。
（2）根据施加在压敏电阻上的连续工作电压的不同，可将跨电源线用压敏电阻器可区分为交流用或直流用两种类型，压敏电阻在这两种电压应力下的老化特性表现不同。
（3）根据压敏电阻承受的异常过电压特性的不同，可将压敏电阻区分为浪涌抑制型，高功率型和高能型这三种类型。
★浪涌抑制型：是指用于抑制雷电过电压和操作过电压等瞬态过电压的压敏电阻器，这种瞬态过电压的出现是随机的，非周期的，电流电压的峰值可能很大。
压敏电阻分类一、压敏电阻的概述压敏电阻（Varistor），又称压敏电阻器，是一种电压敏感元件，其电阻值随电压的变化而改变。
压敏电阻由氧化金属粉末和有机高分子材料组成，其特点是电阻值在正常工作电压范围内很高，但当电压超过其额定电压时，电阻值急剧下降，起到保护电路的作用。
二、压敏电阻的分类1. 根据结构分类（1）片状压敏电阻：由多个层叠的金属片和氧化金属粉末组成。
其特点是体积小、功率大、响应速度快，适用于高频电路和大电流环境。
（2）柱状压敏电阻：由精细粉末和有机高分子材料制成，外部包裹绝缘材料。
其特点是体积大、功率小、响应速度较慢，适用于低频电路和小电流环境。
2. 根据材料分类（1）金属氧化物压敏电阻：主要由氧化锌（ZnO）制成，常用的有二氧化锰（MnO2）、二氧化铁（Fe2O3）等。
这类压敏电阻具有响应速度快、电压系数大、电阻温度系数小的特点。
（2）压敏陶瓷电阻：主要由氧化锌、二氧化铅（PbO2）等材料制成。
这类压敏电阻具有响应速度快、电压系数大、电阻温度系数小的特点。
三、压敏电阻的特点1. 非线性特性：压敏电阻的电阻值与施加在其两端的电压呈非线性关系。
在正常工作电压范围内，电阻值很高，可以保护电路正常工作；而在过电压情况下，电阻值急剧下降，吸收过电压能量，保护电路不受损害。
2. 快速响应：压敏电阻对电压变化的响应速度非常快，通常在纳秒级别。
这使得压敏电阻在需要快速保护电路的场合得到广泛应用。
3. 大功率耗散能力：压敏电阻能够承受很大的功率耗散，使其能够在高电流或高能量的环境下工作，保护电路不受损伤。
4. 温度稳定性好：压敏电阻的电阻温度系数较小，使其在不同温度下具有较好的稳定性。
5. 应用广泛：压敏电阻作为一种电压保护元件，广泛应用于电力电子、通信设备、家电、汽车电子等领域。
总结：压敏电阻根据结构和材料的不同可分为片状压敏电阻和柱状压敏电阻、金属氧化物压敏电阻和压敏陶瓷电阻。
压敏电阻具有非线性特性、快速响应、大功率耗散能力和温度稳定性好等特点，广泛应用于各个领域。
压敏电阻器基础知识目录一、压敏电阻器概述 (2)二、压敏电阻器的基本原理与特性 (2)1. 压敏电阻器的基本原理 (4)2. 压敏电阻器的特性参数 (5)三、压敏电阻器的种类与应用领域 (6)1. 常用压敏电阻器种类 (8)2. 压敏电阻器的应用领域 (8)四、压敏电阻器的技术参数与性能指标 (10)1. 额定电压与最大连续工作电压 (11)2. 击穿电压与放电电流 (12)五、压敏电阻器的选择与使用注意事项 (12)1. 选择原则与方法 (14)2. 使用注意事项 (16)六、压敏电阻器的检测与故障诊断方法 (17)1. 外观检查与性能检测 (18)2. 故障诊断方法 (19)七、压敏电阻器的安装与维护管理 (20)1. 安装要求与注意事项 (21)2. 维护保养与更换流程 (23)八、压敏电阻器的市场前景与发展趋势 (24)1. 市场需求分析 (25)2. 技术发展动态及趋势预测 (27)九、相关安全规定与标准规范介绍 (28)1. 国家相关安全规定和标准规范概述 (29)2. 压敏电阻器行业相关标准介绍 (30)一、压敏电阻器概述压敏电阻器是一种特殊的电子元器件，其电阻值会随着所施加电压的变化而变化。
这种电阻器具有非线性特性，对于电路中的过电压情况，压敏电阻器能够迅速响应并起到保护电路的作用。
压敏电阻器广泛应用于各种电子设备中，如通信、计算机、家用电器等领域。
它们的主要功能是保护电路免受电压波动、瞬态过电压等不利因素的影响。
压敏电阻器的存在使得电子设备在面临电压变化时能够更加稳定可靠地运行。
由于其结构简单、性能稳定、响应速度快等特点，压敏电阻器在电子电路中发挥着不可或缺的作用。
随着电子技术的不断发展，压敏电阻器的应用前景也越来越广阔。
从基础知识入手，了解压敏电阻器的原理、特性及应用，对于从事电子相关领域的工作者来说至关重要。
我们将详细介绍压敏电阻器的基础知识。
二、压敏电阻器的基本原理与特性压敏电阻器是一种对电压敏感的电阻器，其核心部分由半导体材料制成。
压敏电阻器的基本知识这一节简单介绍压敏电阻器压敏电阻器。
压敏电阻器(VSR)是电压灵敏电阻器的简称，它是一种新型过压保护元件。
压敏电阻器是以氧化锌为主要材料而制成的金属-氧化物-半导体陶瓷元件，构成压敏电阻的核心材料为氧化锌，氧化锌又包括氧化锌晶粒和晶粒周围的晶界层，氧化锌晶粒的电阻率很低，而晶界层电阻率很高，相接触的两个晶粒之间形成一个相当于齐纳二极管的势垒，成为一个压敏电阻单元，许多单元通过串联，并联组成压敏电阻器基体。
压敏电阻器在工作时，每个压敏电阻单元都承担浪涌能量，而这些压敏电阻单元是大体上均匀分布在整个电阻体内的，也就是整个电阻体都承担能量，而不像齐纳二极稳压管那样只是结区承担电功率，这就是陶瓷压敏电阻器具有比齐纳二极稳压管大得很多的通流和能量定额的原因。
其电阻值随端电压而变化。
压敏电阻器的主要特点是工作电压范围宽(6—3000伏，分若干档)，对过压脉冲响应快(几至几十纳秒)，耐冲击电流的能力强(可达100安培-20千安培)，漏电流小(低于几至几十微安)，电阻温度系数小，性优价廉，体积小，是一种理想的保护元件。
由它可构成过压保护电路，消噪电路，消火花电路，吸收回路。
压敏电阻的电路符号，外形和内部结构见图1。
压敏电阻的结构就象两个特性一致的背靠背联接的稳压管，其性质基本相同。
压敏电阻的主要特性是，当两端所加电压在标称额定值以内时，它的电阻值几乎为无穷大，处于高阻状态，其漏电流<50微安，当它两端的电压稍微超过额定电压时，其电阻值急剧下降，立即处于导通状态，工作电流增加几个数量级，反应时间仅在毫微秒级。
压敏电阻在国外俗称“斩波器”和”限幅器”，这是从它的实际作用而得名的。
图2给出了压敏电阻在电路中的工作波形。
其中(a)表示，在供电网络叠加有过电压脉冲时，接有压敏电阻后，过电压峰值波形被削平，限制在一定的幅度内，(b)则表示，在开启或关闭带有感性，容性的负载电路时，直流波形出现开关尖脉冲，压敏电阻在电路中能吸收这种反电动势，从而有效地保护开关电路不受损害。
金属氧化物压敏电阻（MOV）的基础知识金属氧化物压敏电阻(MOV)的基础知识-工作原理-规格与作用压敏电阻的基础知识压敏电阻/电压相关电阻（VDR）是一种具有电压特性的元件，其电流特性与二极管非常相似。
该组件用于保护电气设备免受高瞬态电压的影响。
它们以这样的方式种植在器件中，即当由于高电压产生高电流时它们将自身短路。
因此，设备中的电流相关组件将保持安全，不受突然激增的影响。
还应注意，压敏电阻（VDR）主要是非欧姆可变电阻器。
在欧姆可变电阻器的情况下，通常使用电位计和变阻器。
金属氧化物压敏电阻（MOV）金属氧化物压敏电阻-基础知识MOV是最常用的压敏电阻。
这被称为使得该组件由氧化锌和其他金属氧化物如钴，锰等的混合物制成，并且在两个基本上是金属板的电极之间保持完整。
金属氧化物压敏电阻（MOV）是保护重型设备免受瞬态电压影响最常用的组件。
在晶粒的每个边界与其直接邻居之间形成二极管结。
因此，MOV基本上是大量彼此并联连接的二极管。
它们设计为并联模式，因为它具有更好的能量处理能力。
但是，如果该组件用于提供更好的额定电压，则最好将它们串联连接。
当在电极上施加外部微小电压时，在每个边界的二极管结上出现反向漏电流。
产生的电流也将非常小。
但是，当在电极上施加大电压时，二极管边界结由于电子隧穿和雪崩击穿的结合而破坏。
因此，据说该器件显示出高水平的非线性电压-电流特性。
从特性来看，还应注意，该部件在高电压下具有低电阻量，在低电压下具有高电阻。
该组件的唯一问题是它们不能承受超过超过额定值的瞬态电压。
它们在一定程度后趋于恶化。
如果是这样，他们有时必须更换。
当它们吸收瞬态电压时，它们倾向于将其作为热量消散。
当该过程重复持续一段时间时，由于过热，设备开始磨损。
它们可以并联连接，以提高能量处理能力。
金属氧化物压敏电阻（MOV）也可以串联连接，以提供更高的额定电压或提供标准增量之间的额定电压。
金属氧化物压敏电阻（MOV）-规格1.最大工作电压-是最大稳态直流电压。
