电路图识图方法：10大原则与7大步骤01、电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：02、电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
第二步：将电流表变成导线（视具体情况也可保留）。
第三步：去掉电压表。
第四步：合并(或者换位）导线上的节点。
（此步骤在电路中用电器比较多，且相互纠结时，采用）。
第五步：画出等效电路图，判断各用电器是串联还是并联。

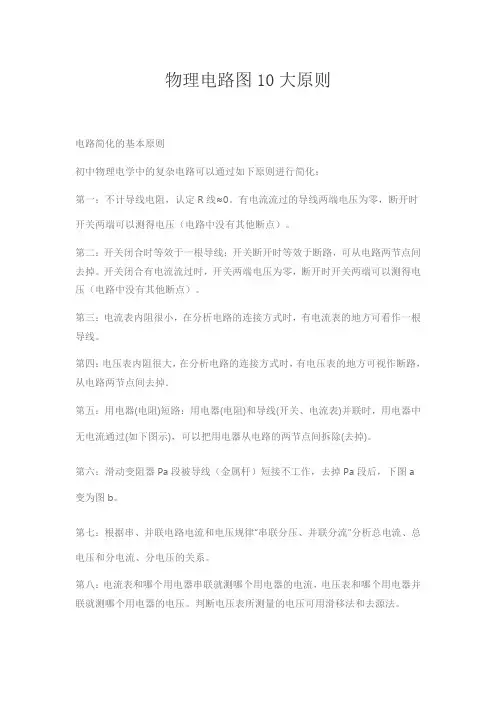

物理电路图10大原则
电路简化的基本原则
初中物理电学中的复杂电路可以通过如下原则进行简化：
第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．
第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a
变为图b。
第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
复杂电路的简化方法一。
“拆除法”突破短路障碍短路往往是因开关闭合后，使用电器（或电阻）两端被导线直接连通而造成的，初学者难以识别.图1即为常见的短路模型。
一根导线直接接在用电器的两端，电阻R被短路.既然电阻R上没有电流通过，故可将电阻从电路中“拆除”，拆除后的等效电路如图2所示。
图1图2二。
“分断法"突破滑动变阻器的障碍较复杂的电路图中,常通过移动变阻器上的滑片来改变自身接入电路中的电阻值，从而改变电路中的电流和电压，从而影响我们对电路作出明确的判断。
滑动变阻器的接入电路的一般情况如图3所示。
若如图4示的接法,同学们就难以判断.此时可将滑动变阻器看作是在滑片P处“断开”，把其分成AP和PB两个部分，即等效成图5的电路，其中PB部分被短路。
当P从左至右滑动时，变阻器接入电路的电阻AP部分逐渐变大；反之，AP部分逐渐变小。
图3图4图5三. 突破电压表的障碍1. “滑移法”确定测量对象所谓“滑移法"就是把电压表正、负接线柱的两根引线顺着导线滑动至某用电器（或电阻）的两端，从而确定测量对象的方法，但是滑动引线时不可绕过用电器和电源（可绕电流表)。
如图6，用“滑移法”将电压表的下端滑至电阻R1左端，不难确定，电压表测量的是R1和R2两端的总电压；将电压表的上端移至R3右端，也可确定电压表测量的是R3两端电压，同时也测的是电源电压。
2. “用拆除法”确定电流路径因为电压表的理想内阻无穷大，通过它的电流为零，可将其从电路中“拆除"，即使电压表两端断开，来判断电流路径。
如图6所示，用“拆除法"不难确定，R1和R2串联,再与R3并联。
图6四. “去掉法"突破电流表的障碍由于电流表的存在，对于弄清电流路径，简化电路存在障碍.因电流表的理想内阻为零,故可采用“去掉法”排除其障碍，即将电流表从电路中“去掉”,并将连接电流表的两个接线头连接起来。
如图7，去掉电流表后得到的等效电路如图8所示。
初中物理电路简化四步法简化电路就是将复杂的电路简化成可以一眼看出电路的连接方式以及电流表电压表分别测量哪部分电路的电流或电压的简单电路。
简化电路是初中学生应该掌握的一种技能，也是初中学生学习物理的一个难点。
在许多情况下，将复杂电路简化是解题的关键，只有将电路进行了简化，才能更加直观地认识串联还是并联，才能更加容易地认识电流表与电压表分别测量哪部分电路的电流与电压，才能利用串、并联的基本特点对电路进行准确的分析和计算。
下面介绍一种“开关——拆除——电流——装表”四步简化电路法。
一、“开关”即按要求闭合或断开开关。
闭合了的开关在电路中相当于一根导线，起连接电路的作用；断开了的开关所在的电路为断路，该电路中没有电流通过，算做“废弃”的电路，可以在下面的步骤中被拆除。
二、“拆除”这一步中要拆除的电路元件有三个：断开的开关、电流表、电压表。
断开的开关所在的电路因为没有电流通过，该电路可以被拆除：以开关两端为起点，分别沿电路向开关外侧滑移，直到与另外的电路相连接处，这部分电路中无节点，完全由该开关来控制，所以皆为“废弃”之路，应做全部拆除（可用橡皮在原电路图中擦除）。
电压表因为内阻很大，所在电路几乎无电流通过，可以做为一个断开的开关来处理：以电压表两端为起点，分别沿电路向电压表外侧滑移，直到与另外的电路相连接处，这部分电路中因有电压表“一夫当关，万夫莫开”，所以也应全部拆除（同样可用橡皮在原电路图中擦除）。
电流表因为内阻很小，可以看做一根导线，在电路中起到连接作用，直接拆除后用导线将电路连接起来，如同一个开关在此处闭合。
在拆除时，为了明确被拆除电流表原来的位置，可以在原电流表处用标有字母的点来做记录。
三、“电流”在做了以上拆除后，原电路图已显“空旷”，电路的连接较原来清晰多了，这时，再来分析电流路径，使电流从电源正极出发沿电路回到电源的负极，此时要注意电路的分支以及有无短路。
如此分析之后，电路的连接方式就完全了然于胸了。
10种复杂电路分析方法01特征识别法串并联电路的特征是：串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。
根据串并联电路的特征识别电路是简化电路的一种最基本的方法。
举例：试画出图 1 所示的等效电路。
解：设电流由 A 端流入，在 a 点分叉，b 点汇合，由 B 端流出。
支路a—R1—b 和a—R2—R3(R4)—b 各点电势逐次降低，两条支路的a、b 两点之间电压相等，故知R3 和R4 并联后与R2 串联，再与R1 并联，等效电路如图 2 所示。
02伸缩翻转法在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。
这样就提供了简化电路的一种方法，我们把这种方法称为伸缩翻转法。
举例：画出图 3 的等效电路。
解：先将连接a、c 节点的导线缩短，并把连接b、d 节点的导线伸长翻转到R3—C—R4 支路外边去，如图4。
再把连接a、c节点的导线缩成一点，把连接b、d 节点的导线也缩成一点，并把R5 连到节点 d 的导线伸长线上(图5)。
由此可看出R2、R3 与R4 并联，再与R1 和R5 串联，接到电源上。
03电流走向法电流是分析电路的核心。
从电源正极出发(无源电路可假设电流由一端流入另一端流出)顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地分别流过的电阻均为并联。
举例：试画出图 6 所示的等效电路。
解：电流从电源正极流出过 A 点分为三路(AB 导线可缩为一点)，经外电路巡行一周，由 D 点流入电源负极。
第一路经R1 直达 D 点，第二路经R2 到达 C 点，第三路经R3 也到达 C 点，显然R2 和R3 接联在AC 两点之间为并联。
二、三路电流同汇于 c 点经R4 到达 D 点，可知R2、R3 并联后与R4 串联，再与R1 并联，如图7 所示。

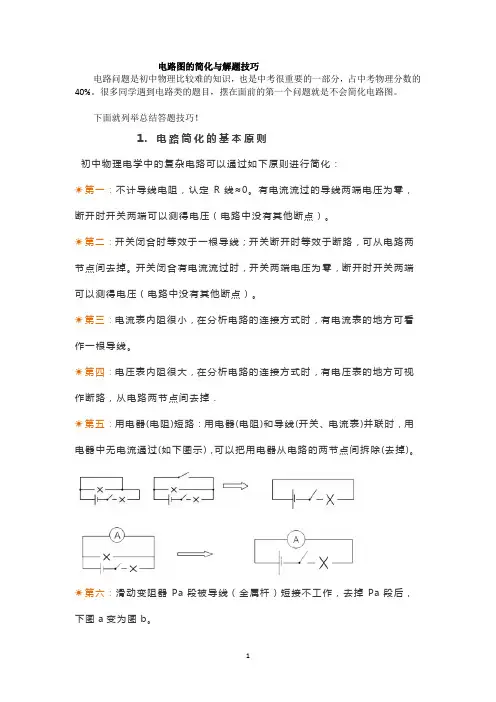

电路图的简化与解题技巧电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。
很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。
下面就列举总结答题技巧！1.电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：☀第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：2.电路简化步骤☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
初中物理 | 10大原则7大步骤彻底搞定电路简化问题（附经典例题）电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。
很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。
电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
第六：滑动变阻器P a段被导线（金属杆）短接不工作，去掉P a段后，下图a变为图b。
第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：电路简化步骤第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
第二步：将电流表变成导线（视具体情况也可保留）。
电路图的简化与解题技巧电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。
很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。
总之就是——不会做！没关系，这次分享的10大原则和7大步骤，一定能够帮你拿下这个难题！1.电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：☀第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：2.电路简化步骤☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
初中物理复杂电路的简化方法复杂电路的简化方法可以分为两种情况：串联电路和并联电路。
对于串联电路，可以使用以下方法进行简化：1.使用电路定理：电压定律和电流定律是解决串联电路中的复杂问题的重要工具。
根据电压定律，所有在串联电路中的电压之和等于总电压；根据电流定律，电流在串联电路中保持不变。
利用这两个定律，可以推导出简化电路的关键参数。
2.合并电阻：如果串联电路中存在相同电阻的分支，可以将其合并成一个等效电阻。
合并电阻的公式是：R=R1+R2+R3+...+Rn，其中R1，R2，R3等是分支电阻。
3.合并电容：如果串联电路中存在相同电容的分支，可以将其合并成一个等效电容。
合并电容的公式是：C=C1+C2+C3+...+Cn，其中C1，C2，C3等是分支电容。
4.合并电感：如果串联电路中存在相同电感的分支，可以将其合并成一个等效电感。
合并电感的公式是：L=L1+L2+L3+...+Ln，其中L1，L2，L3等是分支电感。
对于并联电路，可以使用以下方法进行简化：1.使用电路定理：电压定律和电流定律同样适用于并联电路。
根据电压定律，并联电路中的电压保持不变；根据电流定律，总电流等于分支电流之和。
2.合并电阻：如果并联电路中存在相同电阻的分支，可以将其合并成一个等效电阻。
合并电阻的公式是：1/R=1/R1+1/R2+1/R3+...+1/Rn，其中R1，R2，R3等是分支电阻。
3.合并电容：如果并联电路中存在相同电容的分支，可以将其合并成一个等效电容。
合并电容的公式是：1/C=1/C1+1/C2+1/C3+...+1/Cn，其中C1，C2，C3等是分支电容。
4.合并电感：如果并联电路中存在相同电感的分支，可以将其合并成一个等效电感。
合并电感的公式是：1/L=1/L1+1/L2+1/L3+...+1/Ln，其中L1，L2，L3等是分支电感。
综上所述，简化复杂电路的关键是运用电路定律和合并电阻、电容、电感的方法。
For personal use only in study and research; not for
commercial use
复杂电路的简化方法
一. “拆除法”突破短路障碍
短路往往是因开关闭合后，使用电器（或电阻）两端被导线直接连通而造成的，初学者难以识别。
图1即为常见的短路模型。
一根导线直接接在用电器的两端，电阻R被短路。
既然电阻R 上没有电流通过，故可将电阻从电路中“拆除”，拆除后的等效电路如图2所示。
图1
图2
二. “分断法”突破滑动变阻器的障碍
较复杂的电路图中，常通过移动变阻器上的滑片来改变自身接入电路中的电阻值，从而改变电路中的电流和电压，从而影响我们对电路作出明确的判断。
滑动变阻器的接入电路的一般情况如图3所示。
若如图4示的接法，同学们就难以判断。
此时可将滑动变阻器看作是在滑片P处“断开”，把其分成AP和PB两个部分，即等效成图5的电路，其中PB部分被短路。
当P从左至右滑动时，变阻器接入电路的电阻AP部分逐渐变大；反之，AP部分逐渐变小。
图3
图4
图5
三. 突破电压表的障碍
1. “滑移法”确定测量对象
所谓“滑移法”就是把电压表正、负接线柱的两根引线顺着导线滑动至某用电器（或电阻）的两端，从而确定测量对象的方法，但是滑动引线时不可绕过用电器和电源（可绕电流表）。
如图6，用“滑移法”将电压表的下端滑至电阻R1左端，不难确定，电压表测量的是R1和R2两端的总电压；将电压表的上端移至R3右端，也可确定电压表测量的是R3两端电压，同时也测的是电源电压。
2. “用拆除法”确定电流路径
因为电压表的理想内阻无穷大，通过它的电流为零，可将其从电路中“拆除”，即使电压表两端断开，来判断电流路径。
如图6所示，用“拆除法”不难确定，R1和R2串联，再与R3并联。
图6
四. “去掉法”突破电流表的障碍
由于电流表的存在，对于弄清电流路径，简化电路存在障碍。
因电流表的理想内阻为零，故可采用“去掉法”排除其障碍，即将电流表从电路中“去掉”，并将连接电流表的两个接线头连接起来。
如图7，去掉电流表后得到的等效电路如图8所示。
这样就可以很清楚地看清电路的结构了。
图7
图8
五. “等效电路法”突破简化电路障碍
电路图简化以后，我们可以清楚地看到各用电器之间的串、并联关系；分辨出电流表、电压表测量的是哪一部分电路的电流值和电压值，从而有利于我们解题。
简化电路图，除了用到上述方法外，还可以综合运用“等效电路法”。
“等效电路法”，即在电路中，不论导线有多长，只要其间没有电源、电压表、用电器等，均可以将其看成是同一个点，从而找出各用电器两端的公共点，画出简化了的等效电路图。
如图7所示的电路，先用“去掉法”去掉电流表，得到图8。
A、C其实是同一个点，B、D其实也是同一个点，也就是说，电阻R1、R2、R3连接在公共的A、D之间，三个电阻是并联连接的，可简化成图9。
同时，不难看出电流表A1测量的是流过R3和R2的总电流，电流表A2测量的是流过R1和R2的总电流，如图10所示。
