民用建筑施工测量

工业与民用建筑中的施工测量作者：李军来源：《科技传播》2013年第24期摘要作为一项专业性很强的工作，建筑的测量是整个建筑施工的前提。

笔者根据个人工作经验，对工业与民用建筑中的施工测量分别进行相关阐述，以供大家参考。

关键词工业与民用建筑；施工测量；要点中图分类号TU97 文献标识码A 文章编号 1674-6708（2013）105-0068-02施工测量是整个建筑工程中的施工基础，是整个工程的建设质量前提。

随着工业与民用建筑体积上的不断扩张，建筑居住与使用功能的不断提高，对于建筑测量的精度要求也越来越高。

与此同时，进行施工测量的建筑仪器精密度与复杂度也越来越高。

相应的，这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。

实际施工中，施工组织方应聘请专业的测量人员，严格按照测量的精细化标准操作，把握好测量的质量与精度，为建筑工程的后期施工进程打下基础。

1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。

在普遍认知里，工业建筑是指工业产房。

随着工业化的不断发展与建筑技术的不断更新，目前来说，工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。

1.1工业建筑中金属装配结构的施工测量重点一般来说，装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。

构件的吊装位置是保证整个工业建筑质量的前提。

而在进行混凝土杯型基础施工测量时，主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。

下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。

在进行构件吊装时，应先把轴线控制柱的定位轴线进行杯形基础的顶面投测，并标上号，一般是用红油漆标明。

再把高程线在杯口内壁标出，高程线往下走的整分米数就是杯底的设计高程。

再是在柱子的三个面上、中、下三点同时弹出中心线，用红油漆标出。

而在进行柱长检查与杯底找平时，考虑到预制的柱子会存在数据误差与变形，那么实际尺寸与设计尺寸间会存在一定差距，所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。

民用建筑高层建筑施工测量摘要：民用建筑的高层建筑施工需要进行严格的测量工作，以确保施工过程中的精准性和安全性。

本文将重点介绍民用建筑高层建筑施工测量的重要性，常用的测量方法以及测量过程中的注意事项。

引言：高层建筑的施工涉及到多个方面，其中测量是不可或缺的环节。

准确的测量工作可以保证建筑结构的稳定性和施工质量的可靠性。

因此，在民用建筑高层建筑的施工过程中，测量起着至关重要的作用。

本文将深入探讨民用建筑高层建筑施工测量的相关内容，包括测量的目的、常用的测量方法以及注意事项。

一、测量的目的：1. 确定建筑结构的位置和尺寸：高层建筑施工测量的首要目的是确定建筑结构的位置和尺寸。

通过准确测量建筑的位置和尺寸，可以保证建筑结构的精准性和稳定性。

2. 保证施工过程的质量：高层建筑的施工过程需要严格遵守设计方案和施工规范。

测量可以帮助施工人员及时发现施工过程中的偏差和错误，确保施工质量的可靠性，并及时采取纠正措施。

3. 控制安全风险：高层建筑的施工存在较高的安全风险，例如施工过程中的坍塌风险和安装误差风险等。

通过进行测量工作，可以及时掌握施工过程中的安全风险，并采取相应的安全防护措施，保障施工人员的安全。

二、常用的测量方法：1. 全站仪技术：全站仪是一种先进的测量设备，可以实现高度、角度和水平的测量。

在高层建筑施工中，可以使用全站仪进行定位测量和高程控制，以提供准确的测量结果。

2. GPS定位技术：全球定位系统（GPS）是一种利用卫星信号进行位置定位的技术。

在高层建筑施工测量中，可以使用GPS进行建筑结构的定位和测量，以提供全球精准的三维坐标。

3. 激光测距仪技术：激光测距仪是一种通过测量激光束的运行时间和波长来确定距离的测量设备。

在高层建筑施工中，可以使用激光测距仪进行建筑结构的距离测量，以提供准确的距离数据。

三、测量过程中的注意事项：1. 测量设备的校准：在进行测量前，需要确保使用的测量设备已经进行了校准。

多层民用建筑施工测量民用建筑施工测量的主要任务是建筑物的定位和放线、基础工程施工测量、墙体工程施工测量及高层建筑施工测量等。

一、施工测量前的准备工作（1）熟悉设计图纸 设计图纸是施工测量的主要依据，在测设前，应熟悉建筑物的设计图纸，了解施工建筑物与相邻地物的相互关系，以及建筑物的尺寸和施工的要求等，并仔细核对各设计图纸的有关尺寸。

测设时必须具备下列图纸资料：1）总平面图 如图所示，从总平面图上，可以查取或计算设计建筑物与原有建筑物或测量控制点之间的平面尺寸和高差，作为测设建筑物总体位置的依据。

2）建筑平面图 从建筑平面图中，可以查取建筑物的总尺寸，以及内部各定位轴线之间的关系尺寸，这是施工测设的基本资料。

3）基础平面图 从基础平面图上，可以查取基础边线与定位轴线的平面尺寸，这是测设基础轴线的必要数据。

4）基础详图 从基础详图中，可以查取基础立面尺寸和设计标高，这是基础高程测设的依据。

5）建筑物的立面图和剖面图 从建筑物的立面图和剖面图中，可以查取基础、地坪、门窗、楼板、屋架和屋面等设计高程，这是高程测设的主要依据。

（2）现场踏勘 全面了解现场情况，对施工场地上的平面控制点和水准点进行检核。

（3）施工场地整理 平整和清理施工场地，以便进行测设工作。

27 2928 2614.00教学楼 已建未建总平面图（4）制定测设方案 根据设计要求、定位条件、现场地形和施工方案等因素，制定测设方案，包括测设方法、测设数据计算和绘制测设略图，如图所示。

（5）仪器和工具 对测设所使用的仪器和工具进行检核。

二、定位和放线1．建筑物的定位建筑物的定位，就是将建筑物外廓各轴线交点（简称角桩，即上图中的M 、N 、P 和Q ）测设在地面上，作为基础放样和细部放样的依据。

由于定位条件不同，定位方法也不同，下面介绍根据已有建筑物测设拟建建筑物的方法。

（1）如图2所示，用钢尺沿宿舍楼的东、西墙，延长出一小段距离l 得a 、b 两点，作出标志。

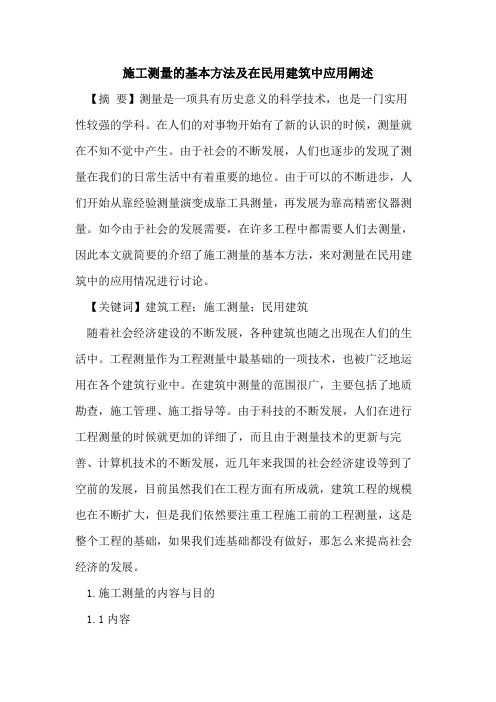

施工测量的基本方法及在民用建筑中应用阐述【摘要】测量是一项具有历史意义的科学技术，也是一门实用性较强的学科。

在人们的对事物开始有了新的认识的时候，测量就在不知不觉中产生。

由于社会的不断发展，人们也逐步的发现了测量在我们的日常生活中有着重要的地位。

由于可以的不断进步，人们开始从靠经验测量演变成靠工具测量，再发展为靠高精密仪器测量。

如今由于社会的发展需要，在许多工程中都需要人们去测量，因此本文就简要的介绍了施工测量的基本方法，来对测量在民用建筑中的应用情况进行讨论。

【关键词】建筑工程；施工测量；民用建筑随着社会经济建设的不断发展，各种建筑也随之出现在人们的生活中。

工程测量作为工程测量中最基础的一项技术，也被广泛地运用在各个建筑行业中。

在建筑中测量的范围很广，主要包括了地质勘查，施工管理、施工指导等。

由于科技的不断发展，人们在进行工程测量的时候就更加的详细了，而且由于测量技术的更新与完善、计算机技术的不断发展，近几年来我国的社会经济建设等到了空前的发展，目前虽然我们在工程方面有所成就，建筑工程的规模也在不断扩大，但是我们依然要注重工程施工前的工程测量，这是整个工程的基础，如果我们连基础都没有做好，那怎么来提高社会经济的发展。

1.施工测量的内容与目的1.1内容施工测量是每个工程施工前都要做好的一个环节，这不但可以保证一个工程的质量，还可以提高工程的施工效率，避免人们在工程施工时遇到各种突发性问题，来影响工程的顺利进行，这也才能更好的保障工程施工时的施工人员的安全。

在目前，工程在进行现场勘验时，无论是施工场地的完整度，还是施工建筑的地基定位，都不能离开测量进行，而且现在有许多高层建筑和超高层建筑，在工程竣工后还要对其进行仔细的测量，来保障工程的安全性和实用性。

1.2测量的目的施工测量主要是在运用各种先进的测量仪器的条件下，以工程师自身的理论知识和工作经验为基础，来对工程进行准确、科学、合理的测量，并且得到相对精确的工程数据，以便工程施工的需要。

民⽤建筑测量基础知识第⼗章民⽤建筑施⼯测量民⽤建筑施⼯测量主要包括放样、基础施⼯测量、墙体⼯程施⼯测量以及使⽤基础⽪数杆和墙体轴线测设等。

第⼀节概述民⽤建筑是指供⼈们居住、⽣活和进⾏社会活动⽤的建筑物，如住宅、医院、办公楼和学校等，民⽤建筑分为单层、低层（2～3层）、多层（4～8层）和⾼层（9层以上）。

因民⽤建筑的类型、结构和层数各不相同，因⽽施⼯测量的⽅法和精度要求也有所不同，民⽤建筑施⼯测量就是按照设计的要求将民⽤建筑的平⾯位置和⾼程测设出来。

施⼯测量的过程主要包括建筑物定位、细部轴线放样、基础施⼯测量和墙体⼯程施⼯测量等。

在进⾏施⼯测量前，应做好以下准备⼯作。

⼀、熟悉设计图纸设计图纸是施⼯测量的主要依据，测设前应充分熟悉各种有关的设计图纸，了解施⼯建筑物与相邻地物的相互关系以及建筑物本⾝的内部尺⼨关系，准确⽆误地获取测设⼯作中所需要的各种定位数据。

与测设⼯作有关的设计图纸主要如下。

1．建筑总平⾯图如图10-1所⽰，建筑总平⾯图给出了建筑场地上所有建筑物和道路的平⾯位置及其主要点的坐标，标出了相邻建筑物之间的尺⼨关系，注明了各栋建筑物室内地坪⾼程，是测设建筑物总体位置和⾼程的重要依据。

图10-1 建筑总平⾯图2．建筑平⾯图建筑平⾯图标明了建筑物⾸层、标准层等各楼层的总尺⼨，以及楼层内部各轴线之间的尺⼨关系，如图10-2所⽰，它是测设建筑物细部轴线的依据。

3．基础平⾯图及基础详图如图l0-3所⽰，基础平⾯图及基础详图标明了基础形式、基础平⾯布置、基础中⼼或中线的位置、基础边线与定位轴线之间的尺⼨关系、基础横断⾯的形状和⼤⼩以及基础不同部位的设计标⾼等，它是测设基槽（坑）开挖边线和开挖深度的依据，也是基础定位及细部放样的依据。

图10-2 建筑平⾯图图10-3 基础平⾯图及基础详图4．⽴⾯图和剖⾯图如图l0-4所⽰，⽴⾯图和剖⾯图标明了室内地坪、门窗、楼梯平台、楼板、屋⾯及屋架等的设计⾼程，这些⾼程通常是以±0.000标⾼为起算点的相对⾼程，它是测设建筑物各部位⾼程的依据。

民用建筑施工测量要点1.测量前准备：在进行任何测量工作之前，需要对测量工具进行校准和检查，确保其精度和可靠性。

同时，需要对施工现场进行勘测和测量点的布置，确定测量的起点和基准点。

2.基坑的测量：在进行民用建筑施工时，首先需要进行基坑的测量，确定地面的高程和基坑的位置。

这一步骤需要使用水准仪、全站仪等精确的测量工具，确保基坑的深度和规格符合设计要求。

3.建筑物的测量：建筑物的测量是整个施工工作中最重要的环节。

首先需要确定建筑物的整体布局和外轮廓，使用全站仪、测距仪等工具进行水平和垂直方向的测量。

然后进行各个构件的测量，包括墙体、柱子、梁等，确保其位置和尺寸符合设计要求。

4.建筑物的垂直度和平整度测量：在建筑物的施工过程中，需要对其垂直度和平整度进行测量，确保建筑物的结构稳定和美观。

使用水准仪、激光测距仪等工具对建筑物的墙面、地面等进行测量，判断其是否符合要求。

5.管道的布置和施工测量：在民用建筑中，管道的布置和施工也是非常关键的一部分。

在进行管道的布置之前，需要对地面进行测量和勘测，确定管道的走向和坡度。

然后对管道的位置和高程进行测量，确保其与设计要求相符。

6.地基的测量：地基是建筑物的基础，其稳定性对整个建筑工程至关重要。

在进行地基工程施工之前，需要对地基的高程、坡度和厚度进行测量，使用水准仪、全站仪等工具进行测量，确保地基的质量和稳定性。

7.房屋的竣工测量：在民用建筑施工结束之后，需要对建筑物的竣工质量进行测量和检查。

包括对房屋的尺寸、墙面的平整度、地面的水平度等进行测量，确保其符合设计要求和建筑标准。

8.施工过程的监测：除了以上的施工测量工作之外，还需要对整个施工过程进行监测和测量，确保施工的安全性和质量。

包括对施工现场的环境，工程进度，材料使用等进行测量和记录。

总结起来，民用建筑施工测量涉及到多个方面，包括地基、建筑物的布置和尺寸、管道的施工等。

在测量过程中，需要使用精确的测量工具和仪器，并遵循标准的操作流程和技术要求，以确保建筑工程的精确度和质量。
