热电偶和热电阻的区别与识别方法热电偶和热电阻是工业上常用的两种温度传感器，它们在测量温度方面具有很好的性能。
然而，它们的工作原理和特点有很大的区别。
本文将就热电偶和热电阻的区别及识别方法进行详细的介绍，希望能够为大家对这两种传感器有一个更深入的了解。
一、热电偶和热电阻的工作原理1. 热电偶的工作原理热电偶是利用两种不同材料的热电势差产生的原理来测量温度的。
当两种不同金属相接形成闭合回路后，如果两个接头处于不同的温度下，就会在回路中产生一个热电动势，这种现象称为热电效应。
通过测量这个热电动势的大小，就可以确定两个接头处的温度差，从而测量出被测物体的温度。
热电偶的优点是测量范围广，精度高，响应速度快，但是对环境条件和测量电路的影响比较敏感。
2. 热电阻的工作原理热电阻是利用材料的电阻随温度变化的特性来测量温度的。
一般情况下，热电阻的电阻值随温度升高而增大，利用这个特性可以通过测量热电阻的电阻值来确定被测物体的温度。
热电阻的优点是测量精度高，线性好，但是响应速度相对较慢，不适合对温度变化较快的物体进行测量。
二、热电偶和热电阻的区别1. 原理区别热电偶利用热电效应来测量温度，而热电阻利用电阻随温度变化的特性来测量温度，两者的工作原理完全不同。
2. 测量范围区别热电偶的测量范围更广，可以用于测量-200℃至1800℃范围内的温度；而热电阻的测量范围相对较窄，一般在-200℃至600℃之间。
3. 线性特性区别热电偶的温度-电压变化是非线性的，而热电阻的温度-电阻变化是线性的。
4. 响应速度区别热电偶由于其工作原理的特性，响应速度比较快，适合对温度变化较快的物体进行测量；而热电阻的响应速度相对较慢，不适合对温度变化较快的物体进行测量。
5. 环境条件影响区别热电偶对环境条件和测量电路的影响比较敏感，容易受到干扰；而热电阻对环境条件和测量电路的影响相对较小。
6. 价格区别由于其工作原理和特性的不同，热电偶的制作工艺相对较为复杂，成本较高；而热电阻的制作工艺相对简单，成本较低。

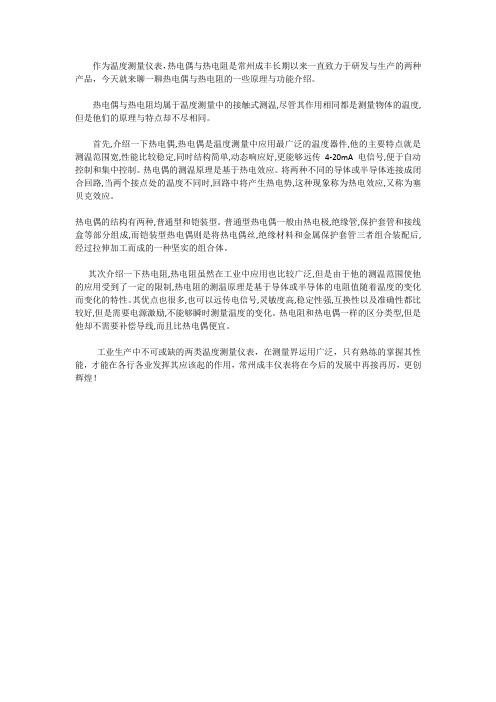

作为温度测量仪表，热电偶与热电阻是常州成丰长期以来一直致力于研发与生产的两种产品，今天就来聊一聊热电偶与热电阻的一些原理与功能介绍。
热电偶与热电阻均属于温度测量中的接触式测温,尽管其作用相同都是测量物体的温度,但是他们的原理与特点却不尽相同。
首先,介绍一下热电偶,热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测温范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。
热电偶的测温原理是基于热电效应。
将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。
热电偶的结构有两种,普通型和铠装型。
普通型热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。
其次介绍一下热电阻,热电阻虽然在工业中应用也比较广泛,但是由于他的测温范围使他的应用受到了一定的限制,热电阻的测温原理是基于导体或半导体的电阻值随着温度的变化而变化的特性。
其优点也很多,也可以远传电信号,灵敏度高,稳定性强,互换性以及准确性都比较好,但是需要电源激励,不能够瞬时测量温度的变化。
热电阻和热电偶一样的区分类型,但是他却不需要补偿导线,而且比热电偶便宜。
工业生产中不可或缺的两类温度测量仪表，在测量界运用广泛，只有熟练的掌握其性能，才能在各行各业发挥其应该起的作用，常州成丰仪表将在今后的发展中再接再厉，更创辉煌！。
简述热电偶与热电阻的测量原理的异同热电偶和热电阻是常用的温度测量装置，它们在测量原理上存在一些异同。
本文将从工作原理、测量范围、精度等方面进行比较，以帮助读者更好地理解热电偶和热电阻的特点和适用场景。
一、工作原理热电偶是利用两种不同金属之间的热电效应来测量温度的。
当两种不同金属连接在一起形成闭合回路时，两个连接点会产生一个电动势，这个电动势与两个连接点的温度差有关。
按照热电效应的特性，热电偶可以分为热电势型和热电流型两种。
热电势型热电偶的工作原理是利用热电势的大小与温度差成正比的特性，通过测量电动势来确定温度。
常用的热电偶有K型、J型、T 型等。
热电流型热电偶的工作原理是利用热电效应产生的电流与温度成正比的特性，通过测量电流来确定温度。
常用的热电偶有R型、S型、B型等。
热电阻是利用金属材料的电阻随温度变化的特性来测量温度的。
当电流通过热电阻时，热电阻的电阻值会随着温度的升高而增大，利用这个特性可以测量温度。
常用的热电阻有铂电阻（PT100、PT1000）、镍电阻等。
二、测量范围热电偶和热电阻在测量范围上存在一定的差异。
热电偶的测量范围相对较广，可以覆盖从低温到高温的范围。
不同类型的热电偶有不同的测量范围，一般可以达到-200℃至1800℃。
热电阻的测量范围相对较窄，一般在-200℃至600℃之间。
超出这个范围后，热电阻的线性关系会变差，影响测量精度。
三、精度热电偶和热电阻在测量精度上也存在一定的差异。
热电偶的精度相对较高，可以达到0.1℃。
但是由于热电偶的工作原理中涉及到两种不同金属之间的热电效应，所以在温度变化时容易受到外界干扰，影响测量精度。
热电阻的精度相对较低，一般为0.2℃到0.5℃。
但是热电阻的线性关系较好，对外界干扰的影响较小，所以在稳定的环境中可以获得较高的测量精度。
总结：热电偶和热电阻是常用的温度测量装置，它们的测量原理和特点存在一些异同。
热电偶利用两种不同金属之间的热电效应来测量温度，具有较高的测量精度和较广的测量范围；而热电阻利用金属材料的电阻随温度变化的特性来测量温度，具有较好的线性关系和较小的受干扰程度。

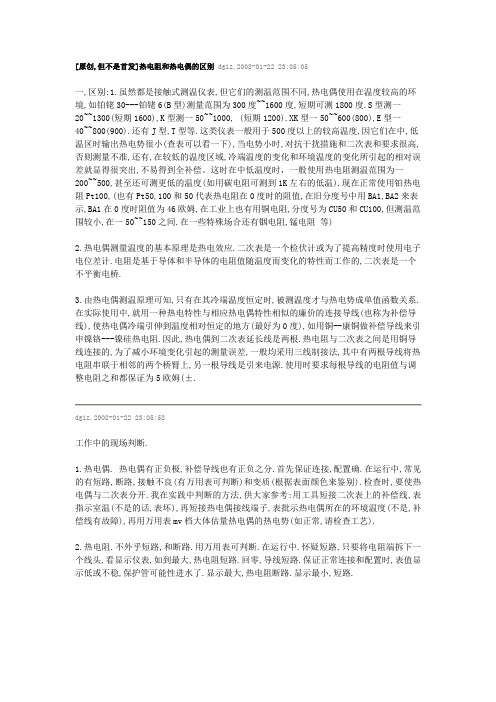

[原创,但不是首发]热电阻和热电偶的区别dgiz,2008-01-22 23:05:05一,区别:1.虽然都是接触式测温仪表,但它们的测温范围不同,热电偶使用在温度较高的环境,如铂铑30---铂铑6(B型)测量范围为300度~~1600度,短期可测1800度.S型测一20~~1300(短期1600),K型测一50~~1000, (短期1200).XK型一50~~600(800),E型一40~~800(900).还有J型,T型等.这类仪表一般用于500度以上的较高温度,因它们在中,低温区时输出热电势很小(查表可以看一下),当电势小时,对抗干扰措施和二次表和要求很高,否则测量不准,还有,在较低的温度区域,冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出,不易得到全补偿。
这时在中低温度时，一般使用热电阻测温范围为一200~~500,甚至还可测更低的温度(如用碳电阻可测到1K左右的低温).现在正常使用铂热电阻Pt100,(也有Pt50,100和50代表热电阻在0度时的阻值,在旧分度号中用BA1,BA2来表示,BA1在0度时阻值为46欧姆,在工业上也有用铜电阻,分度号为CU50和CU100,但测温范围较小,在一50~~150之间.在一些特殊场合还有铟电阻,锰电阻等)2.热电偶测量温度的基本原理是热电效应.二次表是一个检伏计或为了提高精度时使用电子电位差计.电阻是基于导体和半导体的电阻值随温度而变化的特性而工作的,二次表是一个不平衡电桥.3.由热电偶测温原理可知,只有在其冷端温度恒定时,被测温度才与热电势成单值函数关系.在实际使用中,就用一种热电特性与相应热电偶特性相似的廉价的连接导线(也称为补偿导线),使热电偶冷端引伸到温度相对恒定的地方(最好为0度),如用铜--康铜做补偿导线来引申镍铬---镍硅热电阻.因此,热电偶到二次表延长线是两根.热电阻与二次表之间是用铜导线连接的,为了减小环境变化引起的测量误差,一般均采用三线制接法,其中有两根导线将热电阻串联于相邻的两个桥臂上,另一根导线是引来电源.使用时要求每根导线的电阻值与调整电阻之和都保证为5欧姆(±.dgiz,2008-01-22 23:05:58工作中的现场判断.1.热电偶. 热电偶有正负极,补偿导线也有正负之分.首先保证连接,配置确.在运行中,常见的有短路,断路,接触不良(有万用表可判断)和变质(根据表面颜色来鉴别).检查时,要使热电偶与二次表分开.我在实践中判断的方法,供大家参考:用工具短接二次表上的补偿线,表指示室温(不是的话,表坏),再短接热电偶接线端子,表批示热电偶所在的环境温度(不是,补偿线有故障),再用万用表mv档大体估量热电偶的热电势(如正常,请检查工艺).2.热电阻.不外乎短路,和断路.用万用表可判断.在运行中.怀疑短路,只要将电阻端拆下一个线头,看显示仪表,如到最大,热电阻短路.回零,导线短路.保证正常连接和配置时,表值显示低或不稳,保护管可能性进水了.显示最大,热电阻断路.显示最小,短路.一般来说，温度在300度以下的用热电阻，300度以上的用热电偶。
热电偶和热电阻的区别
1、工作原理不同：
热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的，而热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
2、测量范围不同：
热电阻是中低温区最常用的一种温度检测器，而热电阻热电偶测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
一般来说，温度在300度以下的用热电阻，300度以上的用热电偶。
随着温度的变化，热电阻的阻值会发生变化，热电偶的热电势会发生变化。
热电阻目前都采用铜热电阻和铂热电阻，根据0度时热电阻值的不同又分为不同的分度号，如PT100,PT1000,CU50等，以PT100为例，PT代表铂，100代表0度时热电阻的阻值是100欧姆。
热电偶目前大体上有K,B,S等分度号，分别代表不同的材质，以用于不同的温度范围。
例如：K型为镍铬-镍硅材材，一般测量0-800度，B型为铂铑30-铂铑6，一般测量800-1600度。
在实际应用中，热电阻一般用三芯铜导线，用于去除导线的电阻值的影响，热电偶使用两芯专用补偿导线，用于去除热电偶现场温度的影响。

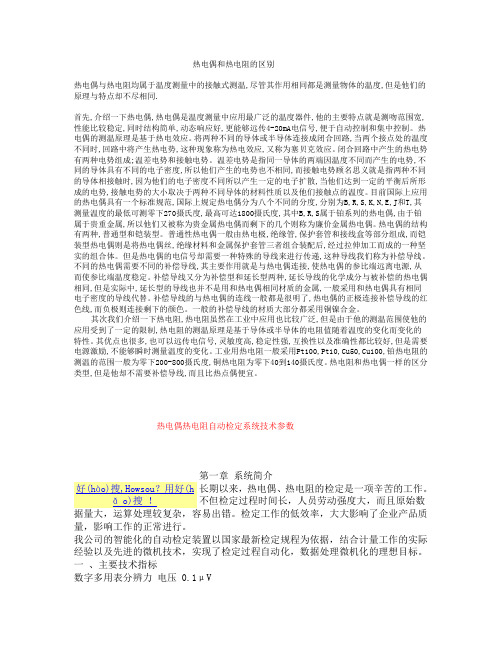

热电偶和热电阻的区别热电偶与热电阻均属于温度测量中的接触式测温,尽管其作用相同都是测量物体的温度,但是他们的原理与特点却不尽相同.首先,介绍一下热电偶,热电偶是温度测量中应用最广泛的温度器件,他的主要特点就是测吻范围宽,性能比较稳定,同时结构简单,动态响应好,更能够远传4-20mA电信号,便于自动控制和集中控制。
热电偶的测温原理是基于热电效应。
将两种不同的导体或半导体连接成闭合回路,当两个接点处的温度不同时,回路中将产生热电势,这种现象称为热电效应,又称为塞贝克效应。
闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。
温差电势是指同一导体的两端因温度不同而产生的电势,不同的导体具有不同的电子密度,所以他们产生的电势也不相同,而接触电势顾名思义就是指两种不同的导体相接触时,因为他们的电子密度不同所以产生一定的电子扩散,当他们达到一定的平衡后所形成的电势,接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。
目前国际上应用的热电偶具有一个标准规范,国际上规定热电偶分为八个不同的分度,分别为B,R,S,K,N,E,J和T,其测量温度的最低可测零下270摄氏度,最高可达1800摄氏度,其中B,R,S属于铂系列的热电偶,由于铂属于贵重金属,所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。
热电偶的结构有两种,普通型和铠装型。
普通性热电偶一般由热电极,绝缘管,保护套管和接线盒等部分组成,而铠装型热电偶则是将热电偶丝,绝缘材料和金属保护套管三者组合装配后,经过拉伸加工而成的一种坚实的组合体。
但是热电偶的电信号却需要一种特殊的导线来进行传递,这种导线我们称为补偿导线。
不同的热电偶需要不同的补偿导线,其主要作用就是与热电偶连接,使热电偶的参比端远离电源,从而使参比端温度稳定。
补偿导线又分为补偿型和延长型两种,延长导线的化学成分与被补偿的热电偶相同,但是实际中,延长型的导线也并不是用和热电偶相同材质的金属,一般采用和热电偶具有相同电子密度的导线代替。
温度测量中的热电偶和热电阻的区别和联系是什么，如何选
用？
热电偶和热电阻虽然同为测温元器件，但其原理是大不相同的，一种是单一金属在不同温度下表现出来的电阻值，一种却是两种不同的导体根据“塞贝克效应”做出来的无源测温元件，表现出来的是毫伏电压信号。
下面我们来看看这两种具体的区别。
热电阻
热电阻的原理相对比较简单，是根据导体在不同温度下所呈现出的电阻值来测量温度的，上图是一种常用的三线制测量电桥，通过热电阻的阻值变化转换成相应的电压，以供给后续电路转换为相应的温度值使仪表显示。
热电阻的测量精度较高，接线方式有两线制、三线制和四线制之分，以四线制精度最高，两线制最低，常用的就是三线制。
测量温度范围在-200℃至600℃，属于中低温测量，常用的材质有铜或铂，以铂电阻的测量精度最高，我们常见的PT100之类的就是铂电阻，表示在0℃的温度下阻值为100Ω。
热电偶
热电偶的原理相对要复杂一些，它是由两种不同的导体连接成起来组合成回路，两结点在温度不同的情况下会产生热电动势，热电动势的大小和温度成比例关系，只要使用毫伏表测量它的电动势大小再转换成温度即可。
（两种金属线连接组成回路，并在两端维持一定的温差，自由电子会从高温处流向低温处，这种现象叫做塞贝克效应）
热电偶在低温的测量精度要比热电阻低，不过温度测量范围却大不少，可以测-200℃至1300℃，特殊情况下还能更高，所以一般500℃以下使用热电阻，以上则使用热电偶。
另外热电偶的连线方式都是两根线，输出的是毫伏信号，不需要另接电源。
总结：以上就是热电阻和热电偶的原理和区别了，使用时根据实际需要选择就可以了。
点赞 是一种美德！。
热电偶和热电阻热电偶和热电阻是两种测量温度的常见传感器，它们应用广泛，如工业自动化、电子设备、航空航天、医疗等领域。
本文将介绍热电偶和热电阻的工作原理、种类、优缺点以及应用。
一、热电偶1.工作原理热电偶是利用两种不同金属或合金在不同温度下产生的热电势的变化来测量温度的一种传感器。
在两种金属接触处形成一个热电节，当两端温度差异存在时，热电偶测量的温度值就是两个接点之间的温度差。
2.种类常见的热电偶有K、J、T、E、N等类型，不同类型的热电偶适用于不同范围的温度测量。
3.优缺点热电偶具有响应速度快、测量范围广、耐高温、耐腐蚀、价格便宜等优点。
但是，它的测量精度受到工作环境、电缆电源等因素的影响，易受温漂的影响，需进行温度补偿。
4.应用热电偶广泛应用于钢铁、化工、电子、航空等领域的温度测量，如高温炉、炼钢厂、工业炉、发动机、航空发动机等。
二、热电阻热电阻又称温度传感器，是利用金属或合金电阻值随温度变化的特性来测量温度的一种传感器。
当温度变化时，电阻值也随之发生变化，通过测量电阻值的变化就可以确定温度的变化。
常见的热电阻有PT100、PT1000、CU50、CU100等类型，其中PT100最为常见，适用于常温到高温的测量范围。
热电阻具有测量精度高、稳定性好、温度系数小等优点，但是价格较高，响应速度慢，易受电源干扰。
热电阻广泛应用于医疗、航空航天、电力、环保、食品等领域的温度测量，如实验室仪器、空调温控、航空仪表、加热器等。
总之，热电偶和热电阻都是常见的测量温度的传感器，各自具有不同的优缺点和适用范围，根据具体的应用环境和需求，可以选择合适的传感器进行应用。
温度测量中的热电偶和热电阻的区别和联系是什么，如何选用？温度是很重要的热工参数也是主要的控制指标之一，也是生产物料化学变化和物理变化的重要条件。
热电阻和热电偶都是温度测量中的接触式测温器件，尽管它们的作用是相同的，但是它们的测量原理与特点及适用环境却不相同，因此它们是由区别的，而且还有适用条件。
热电阻和热电偶的区别工作原理的区别热电阻是根据导体材料的电阻值随温度变化而变化的性质，然后将热电阻的电阻变化转换为电信号，从而实现温度的测量。
热电偶由两根不同的导体或半导体材料焊接或绞接而成，有热端和冷端之分，热端需要投入到测温设备中，冷端置于测温设备外面。
当两端温度不同，则在热电偶回路中就会产生热电效应，即热电势。
因为热电势是被测温度的函数，测得热电势数值后，可换算成对应的温度值。
结构的区别以普通热电偶为例，一般由热电极、绝缘材料、热电偶保护套管、接线盒等组成。
其绝缘材料一般采用带孔的耐高温陶瓷管，热电极则从耐高温陶瓷管孔引出。
保护套管要具备耐腐蚀、耐高温、机械强度高、气密性好、热导率高等性能。
主要有金属、非金属、金属陶瓷三大类，而常用的保护套管材料为不锈钢。
热电阻主要部分为电阻体，再加保护套管、绝缘套管、接线盒等部件。
其热电阻的热电丝是缠绕在石英、绝缘骨架、陶瓷上，然后加保护套管，而且在电阻丝和套管之间填充导热材料。
实际应用领域区别热电阻通常用在中低温环境中，若测量温度超过500℃，热电阻的阻值会变得很大，这样也会影响温度测量的结果，甚至可能出现不能显示测量结果的情况。
而热电偶是热电势随着温度变化而变化的器件，也是随着温度变化而变化进行温度测量的，一般用在高温环境，而且保护套管至关重要，常用的保护套管为不锈钢的，一般用在温度不高于900℃的工况条件。
当热电偶工作环境温度越高，而原子中的电子运动越剧烈，热电势反应就越灵敏。
另外就是热电偶的应用还要用到专门的补偿导线，而热电阻就不需要专门的补偿导线，相对于热电偶来说，价格也便宜些。
一、区别1.虽然都是接触式测温仪表，但它们的测温范围不同。
热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小(查表可以看一下)，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。
这时在中低温度时，一般使用热电阻测温范围为200~500，甚至还可测更低的温度(如用碳电阻可测到1K左右的低温).现在正常使用铂热电阻Pt100，(也有Pt50，100和50代表热电阻在0度时的阻值，在旧分度号中用BA1，BA2来表示，BA1在0度时阻值为46欧姆，在工业上也有用铜电阻，分度号为CU50和CU100，但测温范围较小，在一50~~150之间.在一些特殊场合还有铟电阻，锰电阻等)2.热电偶测量温度的基本原理是热电效应，二次表是一个检伏计或为了提高精度时使用电子电位差计。
电阻是基于导体和半导体的电阻值随温度而变化的特性而工作的，二次表是一个不平衡电桥.3.由热电偶测温原理可知，只有在其冷端温度恒定时，被测温度才与热电势成单值函数关系.在实际使用中，就用一种热电特性与相应热电偶特性相似的廉价的连接导线(也称为补偿导线)，使热电偶冷端引伸到温度相对恒定的地方(最好为0度)，如用铜--康铜做补偿导线来引申镍铬---镍硅热电阻.因此，热电偶到二次表延长线是两根。
热电阻与二次表之间是用铜导线连接的，为了减小环境变化引起的测量误差，一般均采用三线制接法，其中有两根导线将热电阻串联于相邻的两个桥臂上，另一根导线是引来电源.使用时要求每根导线的电阻值与调整电阻之和都保证为5欧姆(±0.01).工作中的现场判断.1.热电偶. 热电偶有正负极，补偿导线也有正负之分.首先保证连接，配置确.在运行中，常见的有短路，断路，接触不良(有万用表可判断)和变质(根据表面颜色来鉴别).检查时，要使热电偶与二次表分开.我在实践中判断的方法，供大家参考:用工具短接二次表上的补偿线，表指示室温(不是的话，表坏)，再短接热电偶接线端子，表批示热电偶所在的环境温度(不是，补偿线有故障)，再用万用表mv 档大体估量热电偶的热电势(如正常，请检查工艺).2.热电阻.不外乎短路，和断路.用万用表可判断.在运行中.怀疑短路，只要将电阻端拆下一个线头，看显示仪表，如到最大，热电阻短路.回零，导线短路.保证正常连接和配置时，表值显示低或不稳，保护管可能性进水了.显示最大，热电阻断路.显示最小，短路.一般来说，温度在300度以下的用热电阻，300度以上的用热电偶。
热电阻温度计和热电偶温度计的比较与使用Ξ许小华(江苏省盐城技师学院,江苏盐城 224002) 摘 要:温度的测量是保证工业生产正常进行、确保产品质量和安全生产的关键环节。
热电偶温度计及热电阻温度计在工业生产中应用广泛。
本文主要对这两种温度计的工作原理、特点、选择及安装故障排除等作比较,以便于人们熟悉两种温度计的使用。
关键词:热电偶温度计;基本原理;选择;安装;注意事项 温度是表示物体冷热程度的物理量,温度的测量是保证化工生产实现稳产、高产、安全、优质、低消耗的关键之一。
温度不能直接测量,只能借助于冷热不同的物体之间的热变换,以及物体的某些物理性质随冷热程度不同而变化的特征间接测量。
利用热平衡原理,我们可以选择某一物体同被测物体相接触来测量它的温度,当两者达到热平衡状态,选择物体与被测物体的温度相同,通过对选择物体的物理量的测量,便可得到被测物体的温度数值。
其中,热电阻温度计和热电偶温度计在化工产业中广泛应用,但它们有各自的使用特点,下面从几个方面进行比较。
1 基本原理比较两种温度计都属于接触式温度测量仪表。
1.1 热电偶温度计热电偶温度计是根据热电效应来测量温度的。
在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变,即不受第三种金属接入回路中的影响。
因此,在热电偶测温时,可接入测量仪表,测得热电势后,即可知道被测介质的温度。
1.2 热电阻温度计热电阻温度计是利用导体或半导体的电阻值随温度变化的性质来测量温度的。
大家知道,金属导体的电阻值是随温度的变化而变化的。
实际证明,大多数金属在温度每升高1℃时,其阻值要增加0.4%～0.6%,热电阻温度计就是把温度变化所引起的导体电阻的变化,通过测量电路(电桥)转换成电压(毫伏)信号,然后送至显示仪表以指示或记录被测温度的。
由上可知,两种温度计的测量原理是不同的。
热电偶温度计是把温度的变化通过测温元件—热电偶转化为热电势的变化来测量温度的;而热电阻温度计则是把温度的变化通过测温元件—热电阻转换为电阻值的来测量温度的。
2 结构、特点比较2.1 结构比较热电偶温度计外形很多,但各种热电偶的基本结构通常均由热电极、绝缘套管、保护套管和接线盒等主要部分构成。
热电偶温度计测量精度高,测量范围广,常用的热电偶从-50～+1600℃均可连续测量,某些特殊热电偶最低可测到-269℃(如金铁镍铬),最高可达+2800℃(如钨-铼)。
需冷端温度补偿。
在低温段测量精度较低,一般适用于测量500℃以上的温度。
2.2 使用特点比较对于500℃以下的中、低温利用热电偶进行测量,有时就不一定适合。
例如在100℃时,热电偶的热电势仅为0.645m v,如此小的热电势,对电位差计的放大器和抗干扰措施要求很高,仪表维修也困难。
另外,在较低的温度范围内,由于冷端温度变化和环境温度所引起的相对误差就显得很突出,且不易得到全补偿。
所以在中、低温区,采用热电阻温度计测量是很适宜的。
目前应用最多的是铂和铜,此外,现在已开始采用镍、锰和铑等材料制造热电阻。
热电阻温度计的主要特点是测量精度高,性能稳定,其中铂热电阻的测量精度最高。
热电阻通常和显示仪表、记录仪和变送器配套使用。
它可以直接测量各种生产过程中从-200至+600范围内的液体、蒸汽和气体及固体表面的温度。
这两种温度计的共同特点是都构造简单,使用方便。
都便于远传、自动记录和集中控制,因而在化工生产中应用极为普遍。
下面是我国已定型生产的几种温度计。
工业常用热电偶热电阻类型测温范围℃分度号铂铑30-铂铑6300～1600B铂铑10-铂-20～1300S镍铬-镍硅-50～1000K镍铬-铜镍-40～800E铁-铜镍-40～700J铜-铜镍-40～300Tw zp型铂电阻-200～420P t100w zc型铜电阻-150～100Cu5065内蒙古石油化工 2009年第23期 Ξ收稿日期:2009-07-14作者简介:许小华(1970-),女,江苏盐城人。
讲师,学士,主要从事化学技术应用的研究。
3 安装比较3.1 热电偶温度计热电偶的安装地点不受强磁场干扰,不受碰撞和震动,毫伏计安装要平稳、不倾斜、无震动;热电偶插入窑内的深度为5～7c m ,并要固定窑封好;应尽可能保持垂直,以防止保护套管在高温下产生变形,但在有流速的情况下,则必须迎着被测介质的流向插入,以保证测温元件与流体的充分接触以保证其测量精度。
另外热电偶应尽量安装在有保护层的管道内,以防止热量散失。
其次当热电偶和传感器安装在负压管道中时,必须保证测量处具有良好的密封性,以防止外界冷空气进入,使读数偏低。
当热电偶和传感器安装在户外时,热电偶和传感器的接线盒面盖应向上,入线口应向下,以避免雨水或灰尘进入接线盒,而损坏热电偶接线盒内的接线影响其测量精度。
热电偶温度计由于其补偿导线的材料硬度较高,非常容易从接线柱脱离造成断路故障,因此要接线良好不要过多碰动温度计的接线并经常检查,以获得正确的测量温度。
3.2 热电阻温度计热电阻安装时,其插入深度不小于热电阻保护管外径的8倍～10倍,尽可能使热电阻受热部分增长。
热电阻尽可能垂直安装,以防在高温下弯曲变形。
热电阻在使用中为了减小辐射热和热传导所产生的误差,应尽量使保护套管表面和被测介质温度接近,减小热电阻保护套管的黑色系数。
当用与热电阻相配的二次仪表测量温度时,热电阻安置在被测温度的现场,而二次仪表则放置在操作室内。
如果用不平衡电桥来测量,那么连接热电阻的导线都分布在桥路的一个臂上。
为减小由同热电阻阻值的变化一起加在不平衡电桥的一个臂上引起的误差,一般在测温热电阻与仪表连接时,采用三线制接法。
4 常见故障比较热电偶的常见故障有:如果指针不移动。
可能是线路断路或短路,毫伏计的锁紧装置没拨开,热电偶烧断;如果指针及反转。
原因是线头接反;如果指示温度偏高。
主要原因可能是热电偶和毫伏计的分度号不一致,外电阻过小,仪表零点不对,毫伏计有问题;如果指示温度偏低。
这种故障的原因比较复杂,可能是热电偶装置的位置不能代表被测物温度,热电偶使用时间过长而被老化,补偿导线接反,线路接触不良,外电阻过大,仪表零点不对,热电偶冷端的温度有变化;如果指示不稳定,忽高忽低。
主要原因是线路接触不良或仪表受震动。
保护管破损,瓷保护管的炸裂主要由于激烈碰撞所造成。
金属保护管一般是被碰弯或烧化。
热电阻的常见故障有:在现场如果显示仪表指示低或者不稳,可能是保护管内有了金属屑、灰尘、接线柱有积灰,另外可以用万用表测量看是不是热阻出现了短路的现象。
如果显示仪表指示无穷大、很大的情况,可能是热电阻出现断路,引出线断路。
如果指示为负值,那接线出错,热阻短路就很有可能成为发生此种情况的原因所在。
如果温度-电阻值函数关系有变,电阻丝有可能受到了腐蚀发生变质情况。
通过以上思路我们可能很快就能找到其故障原因。
5 日常维护比较热电偶在实际使用时特别要注意补偿导线的使用。
通常接在仪表和接线盒之间的补偿导线,其热电性质与所用热电偶相同或相近,与热电偶连接后不会产生大的附加热电势,不会影响热电偶回路的总热电势。
高温状态下,不宜插入和拔出陶瓷管热电偶,必要时也只能缓慢地插入或拔出,以免瓷管炸裂;使用前必须调整外电阻值,使其合乎毫伏计表面上规定的要求;使用时要测定热电偶的冷端温度,并修正热端测定的温度值。
使用中必须定期检验,一般是半年一次。
热电阻在使用前必须检查它的好环,简易的检查方法是将热电阻从保护管中抽出,用万用表测量其电阻。
若万用表读数为“0”或者万用表读数<R 0值,则该热电阻已短路,必须找出短路处进行修复;若万用表读数为“∞”,则该热电阻已断路,不能使用;若万用表读数比R 0的阻值偏高一些,说明该热电阻是正常的。
热电阻的阻值不正确时,应从下部端点交叉处增减电阻丝,而不应从其它处调整。
完全调好后应将电阻丝排列整齐,不能碰接,仍按原样包扎好。
经修复的热电阻,必须经过检定合格后方可使用。
[参考文献][1] 范玉伟.工业用热电阻温度计的使用注意事项[J ].中国计量,2003,(2),39～44.[2] 阚家巨,积极采用统一设计的热电偶和热电阻[J ].化工自动化及仪表,2003,(4),21～26.[3] 刘天敦.做好新、旧热电偶和热电阻的更换工作[J ].石油化工自动化,2006,(2),15～18.[4] 沈贵新.与热电偶、热电阻配套的二次仪表[J ].工业仪表与自动化装置,1985,(1),48～52.Co m par isi on Between Ca lor i c Resist ance Ther m o m eter and Ca lor i cd i pole Ther m o m eterX U X iao -hua(Yancheng T echn ician in stitu te Yancheng J iang su 224002)Abstract :T e m p era tu re m eterage w h ich en su res the p roducti on ,qua lity and p roduceab le safty w a s very i m po rtan t .Ca l o ric resistance ther m om eter had been w idely u sed in indu stria l p roducti on and so had been ca l o ricd i po le ther m om eter .Com p a risi on bet w een t w o k ind s of ther m om eters w a s stud ied .Com p a risi on con ten t con sisted of ba sic p rinci p le ,tra it ,cho ice and setting .It w a s ea sy to be fam ilia r w ith u sing of thether m om ete .Key words :Ca l o ricd i po le T her m om eter ;B a sic P rinci p le ;Cho ice ;Setting ;A dverted Po in ts75 2009年第23期 许小华 热电阻温度计和热电偶温度计的比较与使用。
