电工实操接线图(1)

低压电工作业实际操作培训标准一、培训依据《低压电工作业培训大纲及考核标准》二、培训方式仿真模拟操作培训三、培训要求3.1实际操作科目及内容3.1.1科目一：安全用具使用（三选一占比20%）3.1.1.1电工仪器仪表安全使用3.1.1.2电工安全的标示辨识3.1.1.3电工安全用具的使用3.1.2科目二：安全操作技术（二选一占比40%）3.1.2.1电动机单向连续运转接线（带电动控制）3.1.2.2三项异步电动机正反运行接线及安全操作3.1.2.3单相电能表带照明灯安装及接线3.1.3科目三作业现场安全隐患排除（必考占比20%）3.1.4科目四：作业现场应急处置（二选一占比20%）3.1.4.1单人徒手心肺复苏操作3.1.4.2灭火器的选择和使用四、培训内容4.1安全用具的使用4.1.1电工仪器仪表安全使用4.1.2电工安全的标示辨识4.1.3电工安全用具的使用4.1.4培训方式仿真模拟操作培训4.1.5培训时间10分钟4.1.6具体培训内容一、安全用具使用（K1）(一)安全标识1.下图所示标示牌是什么含义？（B）A.禁止放置易燃物B.禁止用水灭火C.禁止烟火D.禁止抛物2.下图所示标示牌是什么含义？(C)A.禁止合闸B.禁止触摸C.禁止启动D.待维修禁止操作3.下图所示标示牌是什么含义？(A)A.禁止合闸B.禁止触摸C.禁止启动D.待维修禁止操作4.下图所示标示牌是什么含义？(B)A.禁止攀登B.禁止靠近C.当心触电D.禁止停留5.下图所示标示牌是什么含义？(C)A.禁止停留B.在此工作C.禁止入内D.禁止通行6.下图所示标示牌是什么含义？(A)A.禁止停留B.禁止倚靠C.禁止通行D.禁止靠近7.下图所示标示牌是什么含义？(B)A.禁止停留B.禁止跨越C.禁止跳下D.禁止蹬踏8.下图所示标示牌是什么含义？(C)A.禁止停留B.从此上下C.禁止攀登D.禁止跳下9.下图所示标示牌是什么含义？(A)A.禁止触摸B.有电危险C.当心伤手D.禁止合闸10.下图所示标示牌是什么含义？(B)14.右图所示标示牌是什么含义？（B ）A.当心触电B.注意安全C.止步，高压危险D.安全第一11.下图所示标示牌是什么含义？(C )A.禁止停留B.在此工作C.当心触电D.当心静电12.下图所示标示牌是什么含义？(A )A.当心电缆B.当心坑洞C.禁止停留D.当心滑跌13.下图所示标示牌是什么含义？(B )A.禁止跳下B.当心坠落C.当心落物D.当心滑跌A.当心激光B.当心弧光C.当心电离辐射D.当心爆炸15.右图所示标示牌是什么含义？（C）A.当心激光B.当心电离辐射C.当心磁场D.当心裂变物质16.右图所示标示牌是什么含义？（A）A.当心电离辐射B.当心弧光C.当心微波D.当心激光17.下图所示标示牌是什么含义？(C)A.必须戴防尘口罩B.必须戴安全帽C.必须戴防护眼镜D.必须带防毒面具18.下图所示标示牌是什么含义？(A)A.必须戴安全帽B.必须戴防尘口罩C.必须戴防护眼镜D.必须戴护耳器19.下图所示标示牌是什么含义？(B)A.必须戴防尘口罩B.必须系安全带C.必须戴安全帽D.必须穿防护服20.下图所示标示牌是什么含义？(C)A.必须戴防尘口罩B.必须系安全带C.必须戴防护手套D.必须穿戴绝缘保护用品21.下图所示标示牌是什么含义？(A)A.必须接地B.小心有电C.禁止合闸有人工作D.保持安静22.下图所示标示牌是什么含义？（A）A.禁止吸烟B.禁止带火种C.禁止烟火D.禁止放置易燃物(二)电工仪器仪表使用1.观察下面图片，本图中万用表的状态可以测量。

《维修电工》（三级）电子试题一、示波器的使用7-最后左右位移放中间，调上下位移会看到一横线。

好了把接地松开。

试题代码：4.1.1试题名称：三角波发生器操作内容（1） 首先完成N1电路的接线，在运放N1的输入端（R2前）输入频率为50Hz、峰值为6V的正弦波，用双踪示波器测量并同时显示输入电压及u o1的波形，记录传输特性；（2） 然后完成全部电路的接线，用双踪示波器测量输出电压u o1及u o2的波形，并记录波形，在波形图中标出波形的幅度和三角波电压上升及下降的时间。

向考评员演示电路已达到试题要求；（3） 在测量输出电压u o2波形时，调节电位器Rp,观察输出电压的波形有何变化？并记录周期调节范围；（4） 按要求在此电路上设置一个故障，由考生用仪器判别故障，说明理由并排除故障。

调试步骤第1步.正确接线a.首先接电源：用红色线接+12V、用黄色线接-12V、用黑色线接“⊥”b.把所有接地线用黑色线连接好c.接下来再把所有元件多连接好d. 检查无误（经考评员同意）方能通电第2步.打开示波器开关，调整示波器适当位置：第3步.调整好后，打开电源，用双踪示波器，CH1通道测uo1的波形（示波器公共接地端接地），测出的波形为方波。

CH2通道测uo2的波形，测出的波形为三角波。

（波形图画在答题卷上）第4步.传输特性测量具体操作如下：a.打开发生器电源开关，将信号发生器频率调到50Hz，电压为峰-峰值12V的正弦波。

b.在R2下与uo2之间断开，将发生器接地端接地，另一端接在R2下端。

c.示波器的CH1接R2端监测发生器输入（ui）的信号（此波形测的是发生器的正弦波信号）。

d.示波器的CH2接uo1的输出波形（此波形是矩形波）。

e.然后在示波器上按X-Y键，此时显示的波形就是传输特性。

（波形图画在答题卷上）第5步. 向考评员演示结果第6步.排故。

—.调试：1、在运放N1的输入端（R2前）输入频率为50Hz、峰值为6V的正弦波，用双踪示波器测量并同时显示输入电压及u o1的波形，记录传输特性。

低压电工实操题一块电压表经 LW2 型转换开关测量三相线电压的接线1. 画用 LW2 -- 5.5 /F4 - X 型转换开关和一块电压表测量三相线电压的接线图.2. 按图进行实际接线.对照实物进行接线. 电压表和万能转换开关应固定牢固,连接导线应压接牢固,各螺钉应紧固。

实际接线: 1 -- 3 , 4 -- 7 , 6 -- 8 连. 3 -- 8 接表.7 , 2 , 5 接 A , B , C .3. 简述对连接导线,熔断器及熔丝的选用及要求.（1）电压表应接在总开关的电源侧（上闸口）. （2）连接导线应用不小于 1.5 平方毫米的绝缘铜导线( 耐压不低于 500 V ), 导线中间不应有接头.（3）熔丝选 1～5A,熔断器可选瓷插式熔断器 RC1A- 5 , 或 RCIA-10 . 螺旋式熔断器 RL1-15 .交流电压表 0 ～450 V 或 0～500 V . 常用开关板表型号: 1T1-Ｖ。

三只电流表配三只电流互感器测三相线电流的接线 １．画出电气原理图２．按图进行实际接线３．简述电流互感器、电流表及导线的选择要求（１）交流电流表的规格应根据负载的额定电流值选择，电流表的量程一般按长期稳定负荷电流值的1.5倍选较为适宜。

固定在开关板上的电流表型号:1T1-Ａ。

（２）电流互感器应与电流表配套，常用的低压电流互感器型号有 ： ＬＱＧ－０．５ ＬＭＫ－０．５ ＬＭＺ－０．５。

（３）连接导线应选用不小于２．５mm2的绝缘铜导线，导线中间不得有接头。

(４)运行中的电流互感器二次侧严禁开路。

单相有功电度表的接线1、画电路图2. 对照电路图进行实际接线.接线时注意,电度表的电流线圈应与被测电路串联,电压线圈与被测电路并联. 3. 说明单相电度表的接线要求.(1). 检查电度表的外观应完好,型号.规格应满足负荷的要求,负荷电流应在电度表额定电流的20 - 100 % 之间,最小不应小于 10 % . 核实电度表的接线方式.(2). 与电度表连接的导线应使用绝缘铜导线,导线截面积应满足负荷的要求,但最小不得小于 2.5 平方毫米. 6 平方毫米及以下的导线应使用独股导线.导线中间不得有接头. 经电流互感器入表时,电流回路的导线截面积不应小于 2.5 平方毫米.电压回路的导线截面积不应小于 1.5 平方毫米. (3). 相线.零线不得接错.(4). 直入式电度表,零线必须从电度表的一个端子引入由另一个端子引出. (5). 开关.熔断器应装在电度表的负荷侧. 三相有功电度表直入式的接线 １．根据给定电度表画出接线原理图２．对照原理图进行实际接线３．说明三相直入式有功电度表的接线要求（１）检查电度表的外观应完好，规格型号应与负荷相符，核对接线端子（２）与电度表连接的导线应使用绝缘铜导线截面积应满足负荷电流的要求，但最小不应小于２．５mm 2。

实操（十二）DS,DT直入式接线一、画图P81三相四线制电能表的接线L1负 L2L3 荷N1.三相三线选DS，三相四线选DT型电度表。

表外观良好，表的额定电流应大于负载额定电流。

2.负荷回路导线选择根据口诀选取，带绝缘皮铜芯导线，6mm2及以下采用独股。

三、正确接线1.注意极性，按正相序。

DS表第一、二元件电流线圈，分别串于A、C相线。

首端接电源，尾端接负荷，第一、二元件电压线圈分别承受U ab, U cb线电压，电压线圈尾端接于B相线，B相线应一个端子进一个端子出。

2DT表第一、二、三元件电源线圈分别串于A、B、C相，首端接电源，尾端接负荷。

第一、实操（十三）DS,DT配接CT的接线一、电气原理图三相三线电能表配接电流互感器的接法XXXN一、安装接线要求1.选表：三相三线选DS，三相四线选DT电度表，额定电流为5A，DS表选2个CT，DT表选3个CT，0.5级，CT一次额定电流约为1.5倍负荷电流。

2.选线：负荷回路导线根据口诀选线，选带绝缘皮铜芯导线。

与电度表相连的导线，电压回路不小于1.5mm2,电流回路不小于2.5mm2，选带绝缘皮独股铜芯导线，为4mm2.三、正确接线1.注意极性，按正相序接线，每个CT与一个元件为一组，接入相线。

2、CT一次串于相线，首端接电源，尾端接负荷。

3、CT二次K1K2与电流线圈，首尾端对应相连，K2及铁芯接地，二次不得开路，导线中间不许有接头。

4、电压线圈首端接于CT一次首端（L1）上。

5、电压线圈尾端DS型接于B相，DT型接于N线，B相线及N线均可单根入表。

四、开关熔断器接于负荷侧，导线中间不许有接头，DT表N线上不许安装开关熔断器。

五、250A以上撒谎那个负荷，应通过专用接线端子入表，接线应按正相序排列，从左到右或从上到下，分别为A，B，C，N六、安装接线时，导线应排列整齐，线端应压紧、牢固。

七、线两端应有标记，中间不许有接头。

八、表的金属外壳应接保护线。

特种作业（电工）实操标准（一）高压电工作业实操科目及内容1科目一：安全用具使用（K1）1.1电工仪器仪表安全使用（K11）序号考试项目考试内容配分评分标准1电工仪表安全使用选用合适的电工仪表20口述各种电工仪表的作用，不正确扣10分。

针对考评员布置的测量任务，正确选择合适的电工仪表（万用表、钳形电流表、绝缘电阻表、接地电阻测试仪），仪表选择不正确扣10分。

仪表检查20正确检查仪表的外观，未检查外观扣10分;未检查完好性，扣10分。

正确使用仪表50遵循安全操作要求，按照操作步骤正确使用仪表，得50分。

操作步骤违反安全规程得零分，操作步骤不完整视情况扣5-50分。

对测量结果进行判断10未能对测量的结果进行分析判断，扣10分。

2否定项否定项说明扣除该题分数对给定的测量任务，无法正确选择合适的仪表；违反安全操作要求导致人身危害或仪表损坏等。

考生该题得零分，终止该项目考试。

3合计1001.2电工安全用具使用（K12）序号考试项目考试内容配分评分标准1高压电工安全用具使用安全用具的用途及结构30口述高压电工安全用具（高压验电器、绝缘手套、绝缘靴、绝缘操作杆、防护眼镜、绝缘夹钳、绝缘垫、携带型接地线、脚扣、安全带、安全帽、放电棒、登高板等用品中抽考三种）的作用及使用场合，叙述有误扣3-15分。

口述各种高压电工安全用具的结构组成，叙述有误扣3-15分。

安全用具的检查15正确检查外观，未检查外观扣5分。

未检查合格证有效期，扣5分。

未检查可使用性，扣5分。

正确使用安全用具40遵循安全操作规程，按照操作步骤正确使用安全用具。

操作步骤违反安全规程得零分，步骤不完整，操作步骤不完整视情况扣5-40分。

安全用具的保养15未正确叙述所选安全用具的保养要点，扣3-15分。

2合计1001.3电工安全标示的辨识（K13）序号考试项目考试内容配分评分标准1常用的安全标示的辨识熟悉常用的安全标示20指认图片上所列的安全标示（5个），全对得20分，错一个扣4分。

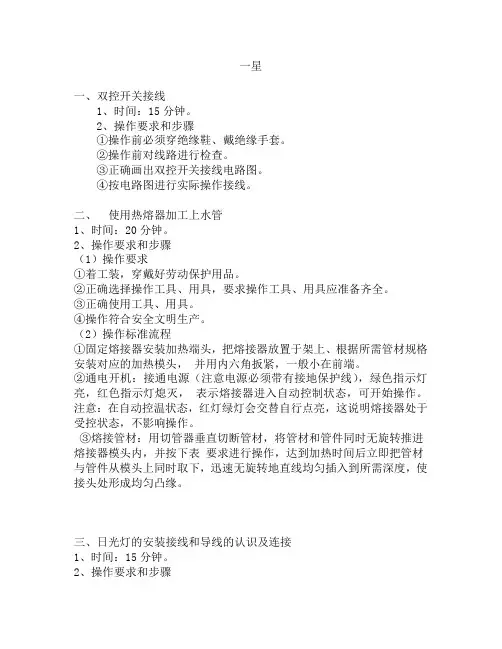

一星一、双控开关接线1、时间：15分钟。

2、操作要求和步骤①操作前必须穿绝缘鞋、戴绝缘手套。

②操作前对线路进行检查。

③正确画出双控开关接线电路图。

④按电路图进行实际操作接线。

二、使用热熔器加工上水管1、时间：20分钟。

2、操作要求和步骤（1）操作要求①着工装，穿戴好劳动保护用品。

②正确选择操作工具、用具，要求操作工具、用具应准备齐全。

③正确使用工具、用具。

④操作符合安全文明生产。

（2）操作标准流程①固定熔接器安装加热端头，把熔接器放置于架上、根据所需管材规格安装对应的加热模头，并用内六角扳紧，一般小在前端。

②通电开机：接通电源（注意电源必须带有接地保护线），绿色指示灯亮，红色指示灯熄灭，表示熔接器进入自动控制状态，可开始操作。

注意：在自动控温状态，红灯绿灯会交替自行点亮，这说明熔接器处于受控状态，不影响操作。

③熔接管材：用切管器垂直切断管材，将管材和管件同时无旋转推进熔接器模头内，并按下表要求进行操作，达到加热时间后立即把管材与管件从模头上同时取下，迅速无旋转地直线均匀插入到所需深度，使接头处形成均匀凸缘。

三、日光灯的安装接线和导线的认识及连接1、时间：15分钟。

2、操作要求和步骤1)日光灯的安装接线，正确选择开关和日光灯，通电试运。

2)日光灯的各种常见故障及排除方法。

3)对1-16平方毫米导线的认识及其载流量。

4)导线的丁接、平接及压接。

二星一、使用钳形表测电流电压：1、时间：15分钟。

2、操作要求和步骤（1）在测量待测线路前，要将钳形表的数据调零，防止在后续测量中造成误差。

（2）在确定待测线路的电压后，选择合适的量程。

（3）按下钳形表侧面的扳手将钳口打开，将待测线路放置在钳口中央，将钳口闭合。

（4）得出数据。

（5）测量完毕，并将量程调节旋钮调节到最大量程处，防止下次使用时不慎过流。

二、220V家用漏电开关的接法1、时间：20分钟。

2、操作要求和步骤1）标有电源侧和负荷侧的漏电保护器不得接反。

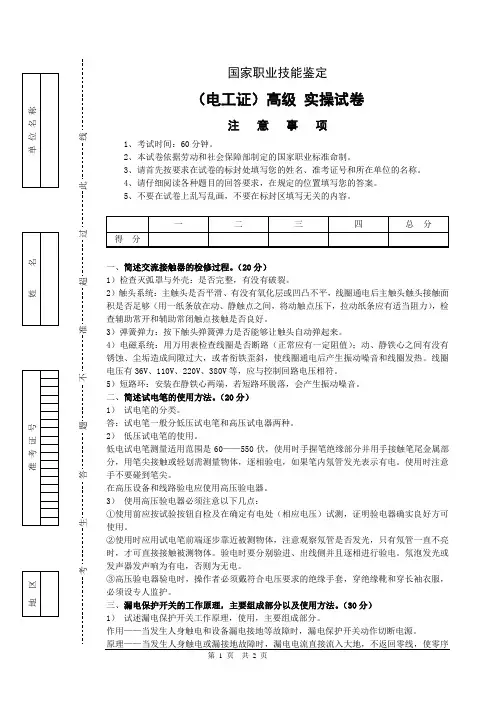

国家职业技能鉴定（电工证）高级 实操试卷 注 意 事 项 1、考试时间：60分钟。

2、本试卷依据劳动和社会保障部制定的国家职业标准命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、简述交流接触器的检修过程。

（20分） 1）检查灭弧罩与外壳：是否完整，有没有破裂。

2）触头系统：主触头是否平滑、有没有氧化层或凹凸不平，线圈通电后主触头触头接触面积是否足够（用一纸条放在动、静触点之间，将动触点压下，拉动纸条应有适当阻力），检查辅助常开和辅助常闭触点接触是否良好。

3）弹簧弹力：按下触头弹簧弹力是否能够让触头自动弹起来。

4）电磁系统：用万用表检查线圈是否断路（正常应有一定阻值）；动、静铁心之间有没有锈蚀、尘垢造成间隙过大，或者衔铁歪斜，使线圈通电后产生振动噪音和线圈发热。

线圈电压有36V 、110V 、220V 、380V 等，应与控制回路电压相符。

5）短路环：安装在静铁心两端，若短路环脱落，会产生振动噪音。

二、简述试电笔的使用方法。

（20分） 1） 试电笔的分类。

答：试电笔一般分低压试电笔和高压试电器两种。

2） 低压试电笔的使用。

低电试电笔测量适用范围是60——550伏，使用时手握笔绝缘部分并用手接触笔尾金属部分，用笔尖接触或轻划需测量物体，逐相验电，如果笔内氖管发光表示有电。

使用时注意手不要碰到笔尖。

在高压设备和线路验电应使用高压验电器。

3） 使用高压验电器必须注意以下几点： ①使用前应按试验按钮自检及在确定有电处（相应电压）试测，证明验电器确实良好方可使用。

②使用时应用试电笔前端逐步靠近被测物体，注意观察氖管是否发光，只有氖管一直不亮时，才可直接接触被测物体。

验电时要分别验进、出线侧并且逐相进行验电。

氖泡发光或发声器发声响为有电，否则为无电。

1.PLC接线1）接线方法：下图为PLC主机全貌：①输入/输出端口：根据PLC端口随机分配系统进行接线，PLC的输入端口连接系统分配的相应输入设备端口（如按钮、限位开关、传感器等）；PLC的输出端口连接系统分配的相应输出设备端口（如接触器、灯等）②COM端口PLC输入端口的COM连接输入设备的COM，PLC输入端口的COM连接PLC电源的+24V端口（如有多个组别，请将各组别的COM先行并联）③模型电源设备模型接线除以上接线外，有的还需连接电源线，即模型上的+24V与电源+24V 连接，模型上的0V与电源0V连接。

2）图解各设备模型的接线：中级电工PLC共有十道题：分别为电机Y-△启动、电机正反转、装卸料小车、彩灯闪烁、智力竞赛抢答、钻孔动力头、水塔水位、传送带、加热炉、仓库门。

其中前6道题合用一个模型，不用接PLC电源；后4道题一道题一个模型，要接PLC电源，如下图：前6题：水塔水位：加热炉部分PLC接线图解；2.梯形图编写采用FXGPWIN这款编程软件，，可从梯形图转换为语句指令表，1）新建梯形图①点击新建，在弹出的对话框中选择FX2N②如果弹出的是指令语句表的界面，则选择梯形图视图切换至梯形图2）编写梯形图①可用鼠标直接点击右边的指令或用快捷键：F5——常开触点； F5——常闭触点；F7——线圈、定时器、计数器的括号；F8——END、RST的方框；输入端口代号时注意定时器、计数器中间的空格别漏；②如需插入行/删除行，点击编辑下面的“插入行/删除行”3）输出梯形图①编写完程序后，点击转换指令（快捷键F4），程序从灰色→白色。

②点击PLC→传送→写出，设置程序扫描步数(＞右下角的现有步数)3.调试运行1）按下PLC主机的电源开关，查看各灯是否报错；2）在FXGPWIN中打开监控；3）拨下PLC主机的RUN按钮；4）根据编程要求进行调试；5）调试中发现错误，先关闭RUN，再关闭监控，再改写程序，然后输出修改后的梯形图（转换→写出→设置扫描步数），再打开RUN进行调试编程小提示：①根据编程要求一步一步编写，注意别忘了自锁、互锁、顺序控制及定时器、计数器的保持得电和清零问题②常开/常闭触点：常开触点用于得电接通/失电断开线圈，常闭触点用于得电断开/失电启动线圈。
