实验4 直流电位差计的原理及应用

电位差计的原理和使用实验报告电位差计是一种用来测量电压差的仪器，它广泛应用于物理实验、工程技术和科学研究中。

本文将介绍电位差计的原理和使用实验报告，以帮助读者更好地了解和掌握这一仪器的使用方法和实验技巧。

电位差计的原理。

电位差计是利用电场力线对电荷的作用，测定电场强度的一种仪器。

其原理基于电场力线在电场中的作用，当电场力线在电场中产生位移时，电位差计可以测量出电场力线的位移距离，从而计算出电场强度。

电位差计的使用实验报告。

实验目的，通过使用电位差计测量不同电场中的电位差，验证电场强度与电位差之间的关系。

实验器材，电位差计、电源、导线、电场装置。

实验步骤：1. 搭建电场装置，保证电场的均匀性和稳定性。

2. 将电位差计的两个探针分别连接到电场中的不同位置，记录下两个位置的电位差值。

3. 调整电场装置，使得电场强度发生变化，再次使用电位差计测量不同位置的电位差值。

4. 根据实验数据计算出不同位置的电场强度，并绘制电场强度与电位差的关系曲线。

实验结果分析：通过实验数据的分析，我们可以得出电场强度与电位差之间存在着一定的关系，通常情况下，电场强度与电位差成正比。

在电场均匀的情况下，电场强度与电位差的关系可以用以下公式表示，E = -ΔV/d，其中E为电场强度，ΔV为电位差，d为两个探针的距离。

实验结论：通过本次实验，我们验证了电场强度与电位差之间的关系，同时也掌握了使用电位差计测量电场强度的方法。

电位差计作为一种重要的实验仪器，在物理实验和科学研究中具有广泛的应用价值。

总结：电位差计是一种用来测量电压差的仪器，其原理基于电场力线在电场中的作用。

通过实验，我们可以验证电场强度与电位差之间的关系，并掌握使用电位差计测量电场强度的方法。

希望本文能够帮助读者更好地了解和掌握电位差计的原理和使用实验报告，为实验和研究工作提供帮助。

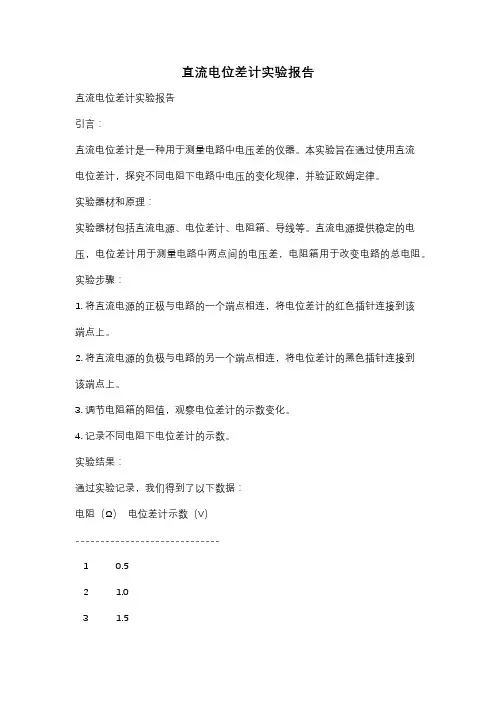

直流电位差计实验报告直流电位差计实验报告引言：直流电位差计是一种用于测量电路中电压差的仪器。

本实验旨在通过使用直流电位差计，探究不同电阻下电路中电压的变化规律，并验证欧姆定律。

实验器材和原理：实验器材包括直流电源、电位差计、电阻箱、导线等。

直流电源提供稳定的电压，电位差计用于测量电路中两点间的电压差，电阻箱用于改变电路的总电阻。

实验步骤：1. 将直流电源的正极与电路的一个端点相连，将电位差计的红色插针连接到该端点上。

2. 将直流电源的负极与电路的另一个端点相连，将电位差计的黑色插针连接到该端点上。

3. 调节电阻箱的阻值，观察电位差计的示数变化。

4. 记录不同电阻下电位差计的示数。

实验结果：通过实验记录，我们得到了以下数据：电阻（Ω）电位差计示数（V）-----------------------------1 0.52 1.03 1.54 2.05 2.5实验分析：根据实验结果，我们可以发现电位差计的示数与电阻成正比。

随着电阻值的增加，电位差计的示数也随之增加。

这符合欧姆定律，即电流通过电阻的大小与电阻成正比。

结论：通过本实验，我们验证了欧姆定律，并且得出了电位差计的示数与电阻成正比的结论。

直流电位差计是一种非常实用的测量电压差的仪器，可以广泛应用于电路实验和工程领域。

实验改进：为了提高实验的准确性，我们可以采取以下改进措施：1. 使用更精确的电位差计，以提高测量的精度。

2. 保持电路的稳定，避免因电源波动或接触不良等因素对实验结果的影响。

3. 进一步扩大实验数据的范围，以获得更全面的结果。

实验应用：直流电位差计在实际应用中有着广泛的用途。

例如，在电路设计和故障排查中，我们可以使用直流电位差计来测量电路中的电压差，以确定是否存在电压异常或故障。

此外，直流电位差计还可以用于测量电池的电压、电源的输出稳定性等。

总结：通过本次实验，我们深入了解了直流电位差计的原理和使用方法，并通过实验验证了欧姆定律。

电位差计的原理和使用实验报告一、实验目的1、理解电位差计的工作原理。

2、掌握电位差计的使用方法。

3、学会用电位差计测量电动势和电位差。

二、实验原理电位差计是一种精密测量电动势或电位差的仪器，其基本原理是补偿法。

补偿法的原理是：在一个闭合回路中，如果存在电动势不同的电源，当调节电路中的某个电阻使得通过检流计的电流为零时，此时两个电源在回路中产生的电动势相互抵消，被测量的电动势与已知的标准电动势相等。

电位差计主要由工作电源、标准电池、测量电路和检流计等部分组成。

工作电源提供稳定的电流，标准电池具有稳定的电动势，其电动势的值是已知的且经过精确测定。

测量电路由电阻丝和滑动触头组成，通过调节滑动触头的位置，可以改变电阻的比例，从而改变测量电路两端的电压。

检流计用于检测回路中的电流是否为零。

当测量未知电动势时，将未知电动势接入测量电路，调节滑动触头的位置，直到检流计指针指零，此时测量电路中电阻丝上的电压降与未知电动势相等。

根据电阻丝的长度比例和已知的标准电动势，就可以计算出未知电动势的值。

三、实验仪器1、电位差计2、标准电池3、检流计4、稳压电源5、待测电源6、电阻箱7、导线若干四、实验步骤1、连接电路按照实验电路图连接好电路，注意各仪器的正负极连接要正确，导线要连接牢固。

2、校准电位差计（1）将电位差计的转换开关置于“标准”位置。

（2）调节电位差计的工作电流调节电阻，使检流计指针指零，此时电位差计的工作电流被校准为标准值。

3、测量未知电动势（1）将电位差计的转换开关置于“未知”位置。

（2）将待测电源接入测量电路，调节滑动触头的位置，使检流计指针指零。

（3）记录此时电阻丝上滑动触头的位置，根据电阻丝的长度比例和标准电动势计算出未知电动势的值。

4、重复测量重复上述测量步骤，多次测量未知电动势，取平均值以减小误差。

5、测量电位差（1）将两个待测电位接入测量电路。

（2）调节滑动触头的位置，使检流计指针指零。

（3）记录此时电阻丝上滑动触头的位置，计算出两个待测电位之间的差值。

《大学物理实验》教案实验4电位差计的使用【课题】用电位差计测热电偶的电动势（3学时）【目的】1、了解电位差计的工作原理。

2、掌握用电位差计测量电动势的方法。

【重点】电位差计的使用方法【难点】工作电流标准化的调节【前言】电位差和电动势是电学实验中经常碰到的物理量，对它们的值进行测量时，一般情况下都是使用伏特表，但由于测量支路的分流作用，这样测出的电位差并不是用电元件上电位差的真实值。

若能使测量支路上的电流为零，就能得到准确的结果。

电位差计就是根据这个原理设计的。

电位差计是采用补偿法测量电位差或电动势的一种仪器。

它通过将未知电势与电位差计上的已知电势相比较，此时被测的未知电压回路上没有电流，测量结果仅仅依赖于准确度极高的标准电池、标准电阻以及高灵敏度的检流计。

电位差计的测量准确度可达到99.99%或更高，可以用来精确测量电动势、电位差、电流、电阻、温度、压力、位移和速度等物理量，在生产检测和科学实验中得到了广泛的应用。

【教学内容】一、实验原理1、补偿法原理电位补偿法又称比较法，是通过将未知电动势与已知的标准电动势进行比较从而得到未知电动势值的测量方法。

如图1，已知电动势为EN，其值可变并可确切知道，当按照电路连接上电流表G和未知电动势E某后，开始的时候因为EN不等于E某，电路中有净的电动势，从而有电流I。

调节EN的值，当检流计指0的时候，电路中没有电流，此时EN=E某，就知道了未知电动势的值。

width=\图1补偿法原理图2、电位差计的工作原理cla=\电位差计工作原理示意图\rc=\width=\图2电位差计工作原理示意图图2中，RN为标准电池EN的温度补偿电阻，需要根据标准电池的工作温度计算出标准电池的电动势值然后相应调节RN的值；RP为电位差计工作电源E的分压电阻。

通过调节旋钮开关K2可以分别将”标准回路”和”待测回路”与电位差计工作电源E相连，形成2个补偿电路。

K2连接1（即电位差计上的”标准”档）时，接入标准回路，调节RP使检流计G指0，可以对工作电流进行标准化。

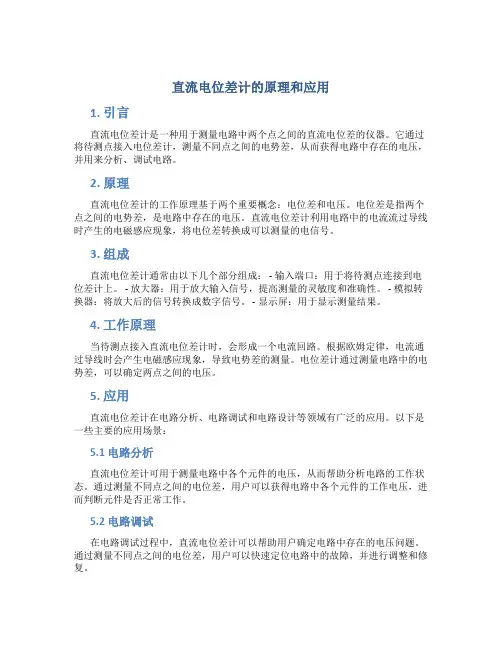

直流电位差计的原理和应用1. 引言直流电位差计是一种用于测量电路中两个点之间的直流电位差的仪器。

它通过将待测点接入电位差计，测量不同点之间的电势差，从而获得电路中存在的电压，并用来分析、调试电路。

2. 原理直流电位差计的工作原理基于两个重要概念：电位差和电压。

电位差是指两个点之间的电势差，是电路中存在的电压。

直流电位差计利用电路中的电流流过导线时产生的电磁感应现象，将电位差转换成可以测量的电信号。

3. 组成直流电位差计通常由以下几个部分组成： - 输入端口：用于将待测点连接到电位差计上。

- 放大器：用于放大输入信号，提高测量的灵敏度和准确性。

- 模拟转换器：将放大后的信号转换成数字信号。

- 显示屏：用于显示测量结果。

4. 工作原理当待测点接入直流电位差计时，会形成一个电流回路。

根据欧姆定律，电流通过导线时会产生电磁感应现象，导致电势差的测量。

电位差计通过测量电路中的电势差，可以确定两点之间的电压。

5. 应用直流电位差计在电路分析、电路调试和电路设计等领域有广泛的应用。

以下是一些主要的应用场景：5.1 电路分析直流电位差计可用于测量电路中各个元件的电压，从而帮助分析电路的工作状态。

通过测量不同点之间的电位差，用户可以获得电路中各个元件的工作电压，进而判断元件是否正常工作。

5.2 电路调试在电路调试过程中，直流电位差计可以帮助用户确定电路中存在的电压问题。

通过测量不同点之间的电位差，用户可以快速定位电路中的故障，并进行调整和修复。

5.3 电路设计在电路设计阶段，直流电位差计可以用于验证设计的电路是否符合要求。

通过测量不同点之间的电位差，用户可以评估设计的电路是否满足预期的电压要求，并对电路进行调整和优化。

6. 总结直流电位差计是一种重要的电路测量仪器，通过测量电路中不同点之间的电位差，可以帮助用户分析、调试和设计电路。

它的原理是基于电位差和电压的概念，利用电流流过导线时产生的电磁感应现象实现测量。

电位差计的原理和使用实验报告电位差计（Voltmeter）是一种用于测量电路中两点之间电位差的仪器。

它基于电势差的定义，利用电路中的电流和电阻来测量电势差。

电位差计的原理是基于欧姆定律和电流比例原理。

根据欧姆定律，电流与电压成正比，即I=V/R，其中I为电流，V为电压，R为电阻。

当电流通过一个已知电阻时，可以测量到电压，通过测量电压和已知电阻的比例关系，可以确定电势差的大小。

电位差计一般由一个电流表和一个可变电阻组成。

可变电阻用于调节电势差计的灵敏度，以便适应不同电势差的测量范围。

在测量时，将电位差计的两个触点分别连接到待测电路的两个测点上，电流通过电势差计，电阻的电压降会被电流表测量，并通过电流与电压的比例得到电势差的大小。

使用电位差计测量电势差的步骤如下：1. 将电位差计的电阻调节到最大，以保证灵敏度较低。

2. 将电位差计的黑色触点连接到电路中电势较低的点，红色触点连接到电势较高的点，确保连接正确。

3. 打开电位差计的开关，记录电位差计中的电流数值。

4. 根据电流表的刻度和电位差计的比例关系，计算出电势差的大小。

使用实验报告：实验目的：学习使用电位差计测量电路中的电势差，并了解电位差计的原理和使用方法。

实验仪器：电位差计、电流表、电阻箱、导线等。

实验步骤：1. 准备实验仪器，并确认电位差计的电阻调节到最大，以保证灵敏度较低。

2. 将电位差计的黑色触点连接到待测电路中电势较低的点，红色触点连接到电势较高的点，确保连接正确。

3. 打开电位差计的开关，记录电位差计中的电流数值。

4. 根据电流表的刻度和电位差计的比例关系，计算出电势差的大小。

5. 调节电位差计的电阻，以提高灵敏度，再次进行电势差的测量。

6. 重复以上步骤，测量不同电路中的电势差。

实验结果及讨论：根据实验测得的数据，我们可以计算出不同电路中的电势差，并对结果进行分析和讨论。

通过改变电位差计的电阻，我们可以调节电位差计的灵敏度，适应不同电势差的测量范围。

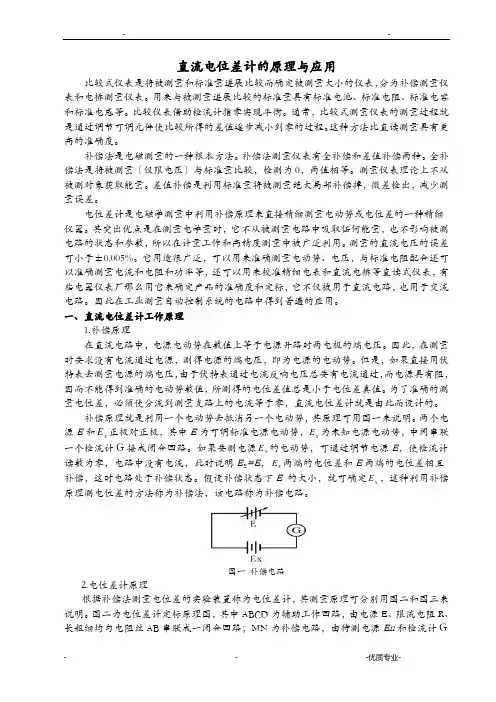

- -- - -优质专业-直流电位差计的原理与应用比较式仪表是将被测量和标准量进展比较而确定被测量大小的仪表，分为补偿测量仪表和电桥测量仪表。

用来与被测量进展比较的标准量具有标准电池、标准电阻、标准电容和标准电感等。

比较仪表借助检流计指零实现平衡。

通常，比较式测量仪表的测量过程就是通过调节可调元件使比较所得的差值逐步减小到零的过程。

这种方法比直读测量具有更高的准确度。

补偿法是电磁测量的一种根本方法。

补偿法测量仪表有全补偿和差值补偿两种。

全补偿法是将被测量〔仅限电压〕与标准量比较，检测为0，两值相等。

测量仪表理论上不从被测对象获取能量。

差值补偿是利用标准量将被测量绝大局部补偿掉，微差检出，减少测量误差。

电位差计是电磁学测量中利用补偿原理来直接精细测量电动势或电位差的一种精细仪器。

其突出优点是在测量电学量时，它不从被测量电路中吸取任何能量，也不影响被测电路的状态和参数，所以在计量工作和高精度测量中被广泛利用。

测量的直流电压的误差可小于±0.005%。

它用途很广泛，可以用来准确测量电动势、电压，与标准电阻配合还可以准确测量电流和电阻和功率等，还可以用来校准精细电表和直流电桥等直读式仪表，有些电器仪表厂那么用它来确定产品的准确度和定标，它不仅被用于直流电路，也用于交流电路。

因此在工业测量自动控制系统的电路中得到普遍的应用。

一、直流电位差计工作原理1.补偿原理在直流电路中，电源电动势在数值上等于电源开路时两电极的端电压。

因此，在测量时要求没有电流通过电源，测得电源的端电压，即为电源的电动势。

但是，如果直接用伏特表去测量电源的端电压，由于伏特表通过电流反响电压总要有电流通过，而电源具有阻，因而不能得到准确的电动势数值，所测得的电位差值总是小于电位差真值。

为了准确的测量电位差，必须使分流到测量支路上的电流等于零，直流电位差计就是由此而设计的。

补偿原理就是利用一个电动势去抵消另一个电动势，其原理可用图一来说明。

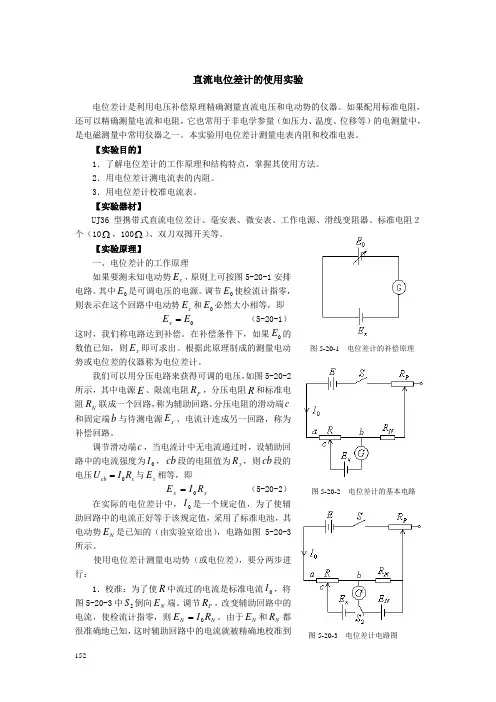

152 直流电位差计的使用实验电位差计是利用电压补偿原理精确测量直流电压和电动势的仪器。

如果配用标准电阻，还可以精确测量电流和电阻，它也常用于非电学参量（如压力、温度、位移等）的电测量中，是电磁测量中常用仪器之一。

本实验用电位差计测量电表内阻和校准电表。

【实验目的】1．了解电位差计的工作原理和结构特点，掌握其使用方法。

2．用电位差计测电流表的内阻。

3．用电位差计校准电流表。

【实验器材】UJ36型携带式直流电位差计、毫安表、微安表、工作电源、滑线变阻器、标准电阻２个（10Ω，100Ω）、双刀双掷开关等。

【实验原理】一、电位差计的工作原理如果要测未知电动势x E ，原则上可按图5-20-1安排电路。

其中0E 是可调电压的电源。

调节0E 使检流计指零，则表示在这个回路中电动势x E 和0E 必然大小相等，即0E E x = （5-20-1）这时，我们称电路达到补偿。

在补偿条件下，如果0E 的数值已知，则x E 即可求出。

根据此原理制成的测量电动势或电位差的仪器称为电位差计。

我们可以用分压电路来获得可调的电压，如图5-20-2所示，其中电源E 、限流电阻P R ，分压电阻R 和标准电阻N R 联成一个回路，称为辅助回路。

分压电阻的滑动端c和固定端b 与待测电源x E 、电流计连成另一回路，称为补偿回路。

调节滑动端c ，当电流计中无电流通过时，设辅助回路中的电流强度为0I ，cb 段的电阻值为x R ，则cb 段的电压0cb x U I R =与x E 相等，即 x x R I E 0= （5-20-2）在实际的电位差计中，0I 是一个规定值，为了使辅助回路中的电流正好等于该规定值，采用了标准电池，其电动势N E 是已知的（由实验室给出），电路如图5-20-3所示。

使用电位差计测量电动势（或电位差），要分两步进行：1．校准：为了使R 中流过的电流是标准电流0I ，将图5-20-3中2S 倒向N E 端。

调节P R ，改变辅助回路中的电流，使检流计指零，则N N R I E 0=。

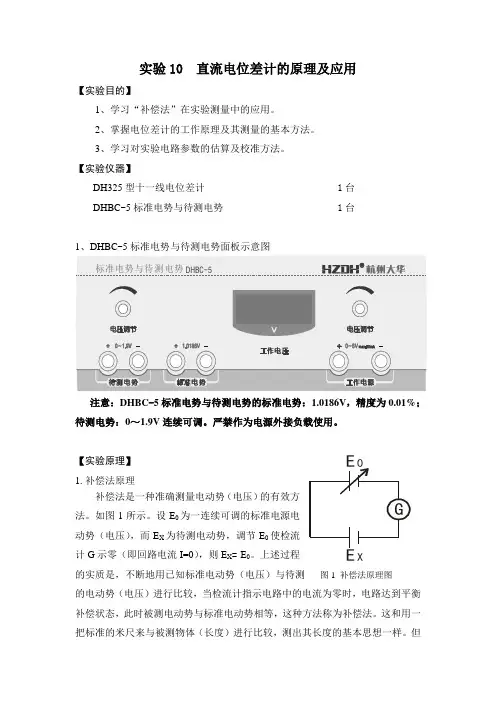

实验10 直流电位差计的原理及应用【实验目的】1、学习“补偿法”在实验测量中的应用。

2、掌握电位差计的工作原理及其测量的基本方法。

3、学习对实验电路参数的估算及校准方法。

【实验仪器】DH325型十一线电位差计1台 DHBC -5标准电势与待测电势1台1、DHBC -5标准电势与待测电势面板示意图注意：DHBC -5标准电势与待测电势的标准电势：1.0186V ，精度为0.01%；待测电势：0～1.9V 连续可调。

严禁作为电源外接负载使用。

【实验原理】1.补偿法原理补偿法是一种准确测量电动势（电压）的有效方法。

如图1所示。

设E 0为一连续可调的标准电源电动势（电压），而E X 为待测电动势，调节E 0使检流计G 示零（即回路电流I=0），则E X = E 0。

上述过程的实质是，不断地用已知标准电动势（电压）与待测 图1 补偿法原理图 的电动势（电压）进行比较，当检流计指示电路中的电流为零时，电路达到平衡补偿状态，此时被测电动势与标准电动势相等，这种方法称为补偿法。

这和用一把标准的米尺来与被测物体（长度）进行比较，测出其长度的基本思想一样。

但X其比较判别的手段有所不同，补偿法用示值为零来判定 。

但电动势连续可调的标准电源很难找到，那么怎样才能简单地获得连续可调的标准电动势（电压）呢？简单的设想是：让一阻值连续可调的标准电阻上流过一恒定的工作电流，则该电阻两端的电压便可作为连续可调的标准电动势。

2．电位差计测量原理 2是一种直流电位差计的原理简图。

图2 电位差计原理图它由三个基本回路构成： ① 工作电流调节回路，由工作电源E 、限流电阻R P 、标准电阻R N 和R X 组成。

② 校准回路，由标准电池E N 、检流计G 、标准电阻R N 组成。

③ 测量回路，由待测电动势E X ，检流计G ，标准电阻R X 组成。

通过测量未知电动势E X 的两个操作步骤，可以清楚地了解电位差计的原理。

（1）“校准”：图中开关K 拨向标准电动势E N 侧，取R N 为一预定值（对应标准电势值E N =R N ×I 0=1.0186V ），调节R P 使检流计G 示值为零，使工作电流回路内的R X 中流过一个已知的“标准”电流I 0，且NN R E I =0。

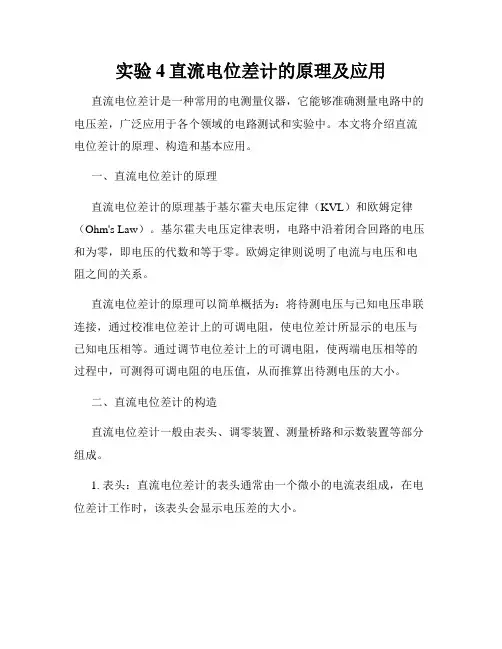

实验4直流电位差计的原理及应用直流电位差计是一种常用的电测量仪器，它能够准确测量电路中的电压差，广泛应用于各个领域的电路测试和实验中。

本文将介绍直流电位差计的原理、构造和基本应用。

一、直流电位差计的原理直流电位差计的原理基于基尔霍夫电压定律（KVL）和欧姆定律（Ohm's Law）。

基尔霍夫电压定律表明，电路中沿着闭合回路的电压和为零，即电压的代数和等于零。

欧姆定律则说明了电流与电压和电阻之间的关系。

直流电位差计的原理可以简单概括为：将待测电压与已知电压串联连接，通过校准电位差计上的可调电阻，使电位差计所显示的电压与已知电压相等。

通过调节电位差计上的可调电阻，使两端电压相等的过程中，可测得可调电阻的电压值，从而推算出待测电压的大小。

二、直流电位差计的构造直流电位差计一般由表头、调零装置、测量桥路和示数装置等部分组成。

1. 表头：直流电位差计的表头通常由一个微小的电流表组成，在电位差计工作时，该表头会显示电压差的大小。

2. 调零装置：调零装置一般由一个零位调节用的可调电阻和一个开关组成，通过调节可调电阻可以使电位差计在无外部电压作用时指示零位。

3. 测量桥路：测量桥路一般由一个已知电压源、一个校准电位差计和待测电压连接组成。

通过调节校准电位差计上的可调电阻，使校准电位差计所示电压等于已知电压。

4. 示数装置：示数装置用于显示电位差计所测得的电压差。

三、直流电位差计的应用直流电位差计广泛应用于各个领域，以下列举几个常见的应用场景。

1. 实验室测量：在物理实验室中，直流电位差计常用于测量电路中的电压差，如电池电压、电阻器电压、电容器电压等。

通过直流电位差计可以方便地测量电路中的实时电压值，对实验的进行提供准确的数据支持。

2. 电子设备维修：在电子设备维修过程中，直流电位差计常用于检测电路中的故障，如损坏的电容、电阻或电感元件等。

通过测量不同节点的电压差，可以快速定位故障点并进行修复。

3. 电源管理：在电源管理过程中，直流电位差计用于测量电源电压的稳定性和准确性，以确保电源输出符合要求。

直流电位差计的应用一．引言补偿法是电磁测量的一种基本方法。

电位差计就是利用补偿原理来精确测量电动势或电位差的一种精密仪器。

其突出优点是在测量电学量时，它不从被测量电路中吸取任何能量，也不影响被测电路的状态和参数，所以在计量工作和高精度测量中被广泛利用。

b5E2RGbCAP电位差计是电磁学测量中用来直接精密测量电动势或电位差的主要仪器之一。

它用途很广泛，不但可以用来精确测量电动势、电压，与标准电阻配合还可以精确测量电流和电阻和功率等，还可以用来校准精密电表和直流电桥等直读式仪表。

而且在非电参量<如温度、压力、位移和速度等）的电测法中也占有极其重要的地位。

它不仅被用于直流电路，也用于交流电路。

因此在工业测量自动控制系统的电路中得到普遍的应用。

p1EanqFDPw用于直流电路精确测量电压的电位差计。

又称直流补偿器。

分为经典式直流电位差计和直流电流比较仪式电位差计两大类。

DXDiTa9E3d1841年，J.C.波根多尔夫提出一种补偿方法，使被测电压与大小已知且可调的另一电压<称为补偿电压或标准电压）按相同极性对接，调节标准电阻器 使检流计指零，则对接的两根导线中没有电流，此时被补偿，与补偿电压相等：，已知电流和电阻 即可求得。

RTCrpUDGiT 补偿电压是恒定电流在三端可变标准电阻器上产生的，这是波根多尔夫的第一种补偿方法──恒定电流法，如图<1）所示。

若令图中电阻不变而改变电流，同样可以得到大小已知且可调的补偿电压，这是波根多尔夫的第二种补偿方法──恒定电阻法。

5PCzVD7HxA 用于直流电路精确测量电压的电位差计，又称直流补偿器。

分为经典式直流电位差计和直流电流比较仪式电位差计两大类。

jLBHrnAILg 图<1）波根多尔夫第一种补偿方法经典式直流电位差计以电阻网络为基础，主要采用波根多尔夫的第一种补偿方法，也可采用第二种或兼容第一、第二种补偿方法。

为了将电流标定到一个准确的固定数值，直流电位差计中设置了由标准电池、标准电阻器组成的另一个补偿电路，如图<2）所示。

实验电位差计的原理及应用1. 引言实验电位差计是一种用于测量电路中电势差的仪器。

它的原理基于电势差的定义，可以准确测量电路中两个节点之间的电势差。

实验电位差计在科研实验、工程开发和教学实验等领域都有广泛的应用。

2. 实验电位差计的原理实验电位差计的原理是基于电势差的测量。

电势差是指两个点之间的电势差异，也可理解为能量差异。

实验电位差计通过测量两个点之间的电势差，来确定电路中不同点的电势差异。

实验电位差计的工作原理主要分为以下几个方面：2.1 原位式电位差计原理原位式电位差计是通过在电路中插入一个高阻抗的测量电极，测量该电极与其他点之间的电势差。

原位式电位差计的原理基于电势差的定义，通过测量电极与其他点之间的电势差，来确定电路中不同点的电势差异。

2.2 电势微分放大器原理电势微分放大器是一种常用于电位差测量的放大器。

它的原理是将电势差的微小变化放大到可以测量的程度。

电势微分放大器通过差动放大，减少共模干扰，提高测量的精度和稳定性。

2.3 桥式电位差计原理桥式电位差计是一种通过平衡电路的方式测量电势差的仪器。

桥式电位差计的原理基于电势差平衡的概念，通过调节桥电路的参数，使得两个节点之间的电势差为零，从而实现对电势差的测量。

3. 实验电位差计的应用实验电位差计在科研实验、工程开发和教学实验中有广泛的应用。

以下是一些常见的应用领域：3.1 电路分析实验电位差计可以用于电路分析，通过测量不同节点之间的电势差，来分析电路中的电压分布和电流分布情况。

它可以帮助我们了解电路的性质和特点，优化电路设计。

3.2 材料电学性质研究实验电位差计可以用于研究材料的电学性质。

通过测量材料不同点的电势差，可以了解材料的导电性、电阻性和电导率等特性。

这对于材料的选取、设计和应用都有重要意义。

3.3 生物电信号测量实验电位差计可以用于生物电信号的测量。

例如，心电图信号是人体心脏电势差的反映，实验电位差计可以测量心电图信号，用于监测心脏活动和诊断心脏疾病。

1. 了解直流电位差计的原理和结构；2. 掌握直流电位差计的使用方法；3. 通过实验，学会用直流电位差计测量电动势。

二、实验原理直流电位差计是一种测量电势差的仪器，其原理是利用补偿法进行测量。

补偿法的基本思想是：当被测电动势与已知电动势相抵消时，电路中不会有电流通过，此时被测电动势与已知电动势相等。

三、实验仪器1. 直流电位差计一台；2. 标准电池一个；3. 待测电池一个；4. 开关一个；5. 导线若干；6. 电流表一个。

四、实验步骤1. 将标准电池、待测电池、开关、电流表和导线连接成闭合回路；2. 将直流电位差计与待测电池串联；3. 打开开关，观察电流表读数，记录下电流值；4. 关闭开关，将直流电位差计与标准电池串联；5. 打开开关，观察电流表读数，记录下电流值；6. 关闭开关，调节直流电位差计上的补偿电压，使电流表读数与步骤3中记录的电流值相等；7. 读取直流电位差计上的补偿电压值，即为待测电池的电动势。

1. 步骤3中电流表读数：I1 = 0.1 A；2. 步骤5中电流表读数：I2 = 0.2 A；3. 待测电池电动势：E = I1 r = 0.1 A 10 Ω = 1 V。

六、实验结果与分析1. 通过实验，成功地将直流电位差计与待测电池串联，并测量出了待测电池的电动势；2. 实验过程中，电流表读数的变化说明补偿法在测量电动势中的应用是有效的；3. 实验结果与理论计算值基本一致，说明实验过程中操作规范，实验数据准确。

七、实验总结1. 通过本次实验，了解了直流电位差计的原理和结构，掌握了直流电位差计的使用方法；2. 熟悉了补偿法在测量电动势中的应用，提高了实验操作能力；3. 培养了严谨的实验态度和团队协作精神。

八、实验建议1. 在实验过程中，注意安全操作，避免触电事故；2. 在测量电动势时，尽量减小电路中的电阻，以提高测量精度；3. 在实验结束后，对实验器材进行清理，保持实验室的整洁。

电位差计的原理和使用实验报告一、电位差计的原理电位差计是一种测量两点之间电位差的仪器。

它是基于电势差的概念进行设计的。

电势差即两点之间的电势差异，通过测量两点之间的电势差，可以得到电路中两个点之间的电压差。

电位差计的工作原理基于电势差的两个重要规律：基尔霍夫电压定律和欧姆定律。

基尔霍夫电压定律指出，在闭合回路中，电压源提供的总电势差等于电路中各个元件消耗的电势差之和。

欧姆定律指出，电流通过电阻产生的电压等于电流与电阻之积。

基于以上原理，电位差计通过将测量电压的两个接线端分别连接至待测电路的两个位置，通过内部的电路设计，转换并扩大电势差为可以测量的信号。

最终，通过该信号，可以得到待测电路中两点之间的电压差。

二、使用实验报告实验目的：通过使用电位差计，测量电路中两点之间的电压差。

实验器材：电位差计、待测电路、导线等。

实验步骤：1. 将待测电路与电位差计连接，确保电源关闭状态下的安全操作；2. 根据电路的特点，确定待测电路中需要测量电压差的两个位置，并将电位差计的接线端分别连接至这两个位置；3. 打开电位差计的电源开关，并调节电位差计的相应参数，使其工作在合适的测量范围内；4. 读取电位差计显示屏上的数值，即可得到待测电路中两点之间的电压差。

实验结果：根据实验，通过电位差计的测量，可以得到待测电路中两点之间的电压差。

在实验中，我们使用电位差计测量了一个简单电路中两点之间的电压差为3.5V。

实验讨论：电位差计是一种高精度的测量仪器，能够准确测量电路中两点之间的电压差。

在实际操作中，我们需要根据待测电路的特点和测量需求，选择合适的电位差计进行测量，并注意电位差计的工作范围和精度要求。

总结：通过本次实验，我们了解了电位差计的工作原理和使用方法，并成功利用电位差计测量了待测电路中两点之间的电压差。

电位差计作为一种常用的测量仪器，有着广泛的应用领域，在实际实验和工程中起到了重要的作用。

电位差计的原理和应用实验数据1. 介绍电位差计电位差计（Potentiometer）是一种测量电势差的仪器，用于测量两个点之间的电势差的大小。

它基于电势差与电流之间的关系，通过测量电势差来推断出电流的大小。

2. 电位差计的原理电位差计的原理基于电压分压规律，根据两点之间的电势差和电流之间的关系，可以推导出电位差计的工作原理。

2.1 电压分压规律根据电压分压规律，当一个电阻器与电源相连时，电阻器上的电压与整个电源的电压成比例。

电压分压规律的表达式为：V = V_source * (R / (R + R_x))其中，V为电阻器上的电压，V_source为电源的电压，R为电源与电阻器串联的总电阻，R_x为电阻器的电阻。

2.2 电位差计的工作原理电位差计通常由一个可变电阻器（如滑动变阻器）和一个标准电阻器组成。

滑动变阻器的移动端与待测电势差连接，标准电阻器的两端分别与电源正负极相连。

根据电压分压规律，滑动变阻器上的电压与整个电源的电压成比例。

通过测量滑动变阻器上的电压，即可计算出待测电势差的大小。

3. 电位差计的应用电位差计具有大量的应用场景，这里列举了几个常见的应用实验数据。

3.1 温度测量电位差计可用于测量温度。

在一个有温度差的物体上使用两个电位差计，分别测量两个点的电势差，并根据温度与电势差之间的关系计算出温度差。

3.2 测量电池电压通过连接电位差计与电池的正负极，可以测量电池的电势差。

这对于测试电池的状态和寿命非常有用。

3.3 测量电路中的电势差电位差计可以用来测量电路中不同点之间的电势差，从而帮助分析电路中的电流分布和性能。

3.4 测量电解质浓度通过将电位差计连接到一个浓度不同的电解质溶液上，可以根据电势差的变化来测量电解质的浓度。

4. 总结电位差计是一种用于测量电势差的仪器，基于电压分压规律的工作原理。

它具有广泛的应用，包括温度测量、电池电压测量、电路电势差测量以及电解质浓度测量等。

掌握电位差计的原理和应用，对于理解和分析电路的性能非常有帮助。

电位差计的工作原理及应用实例工作原理电位差计（Potentiometer）是一种用来测量电压或电势差的仪器。

它基于电势差与电流的关系进行测量。

下面将介绍电位差计的工作原理及其应用实例。

基本原理电位差计的基本原理是利用电流在电阻器上产生的电压来测量电势差。

当一个电流通过一个电阻器时，在电阻器两端会产生一个电压，这个电压与电阻器的阻值成正比。

因此，通过测量电阻器两端的电压，可以间接测量电势差。

工作过程电位差计通常由一个电流源、一个可调电阻和一个测量电压的设备组成，如示波器。

工作过程如下：1.将电流源连接到可调电阻器的两个端口。

2.通过调节可调电阻器的阻值，使所需电流通过电阻器。

3.连接测量电压的设备（如示波器）到电阻器的两个端口。

4.测量电压并记录。

应用实例电位差计在许多领域中得到广泛应用。

以下是电位差计的几个常见应用实例：1.实验室研究：电位差计可以用于测量电池的电势差、电路中的电压等。

它是实验室中测量和控制电位差的重要仪器。

2.测量系统：在工业自动化和电气工程中，电位差计可以用于测量和监控电路中的电压变化。

例如，在发电厂中，电位差计被用来测量发电机的输出电压。

3.医学应用：电位差计在医学领域中也有应用。

例如，在心电图（ECG）中，电位差计被用来测量心脏传导系统中的电势差。

4.控制系统：电位差计可以用作反馈控制系统中的传感器。

它可以测量控制系统中的电压信号，并根据测量结果做出相应的调整。

5.环境监测：电位差计可以用于测量环境中的电势差，例如水体中的电导率等。

这对于环境监测和水质分析非常重要。

总结电位差计是一种用于测量电压或电势差的仪器，基于电势差与电流的关系进行测量。

它的工作原理是利用电流在电阻器上产生的电压来测量电势差。

电位差计在实验室研究、测量系统、医学应用、控制系统和环境监测等领域中有广泛的应用。

通过测量电压，并根据测量结果做出相应的调整，电位差计在控制和监测方面发挥着重要作用。

电位差计的原理和使用实验报告电位差计的原理和使用实验报告引言：电位差计是一种用于测量电势差的仪器，广泛应用于物理、化学和生物学等领域。

本文将介绍电位差计的原理以及使用实验报告。

一、电位差计的原理电位差计基于电势差的测量原理。

电势差是指电场中两点之间的电势差异，通常用伏特（V）作为单位。

电位差计通过测量两个点之间的电势差来确定电场的强度或电势分布。

电位差计由两个电极组成，一个是参考电极，另一个是工作电极。

参考电极通常是一个稳定的电势源，如银-氯化银电极。

工作电极则是用于测量电势差的电极，可以根据不同的实验需求选择不同的工作电极。

在电位差计的工作过程中，参考电极与被测点连接，工作电极与待测点连接。

通过测量参考电极和工作电极之间的电势差，可以得到待测点的电势差。

二、电位差计的使用实验报告为了验证电位差计的测量准确性和可靠性，我们进行了一系列实验。

实验一：测量电池电势差我们首先使用电位差计测量了一个标准电池的电势差。

将参考电极连接到电池的负极，工作电极连接到电池的正极。

通过读取电位差计的显示，我们得到了该电池的电势差为1.5V，与理论值相符。

实验二：测量电场强度我们接下来使用电位差计测量了一个平行板电容器中的电场强度。

将参考电极连接到一块平行板，工作电极连接到另一块平行板。

通过调节平行板之间的距离，我们测量了不同距离下的电势差，并计算得到了电场强度的分布情况。

实验三：测量生物电势差最后，我们使用电位差计测量了人体的生物电势差。

将参考电极放置在人体的一个点上，工作电极放置在另一个点上。

通过读取电位差计的显示，我们可以得到人体不同部位的生物电势差，并进一步研究其与健康状况之间的关系。

结论：通过以上实验，我们验证了电位差计的准确性和可靠性。

电位差计在测量电势差、电场强度以及生物电势差等方面具有广泛的应用前景。

未来，我们可以进一步研究电位差计的改进和优化，以满足更多领域的需求。

总结：本文介绍了电位差计的原理和使用实验报告。
