【CN209375871U】一种隐藏式无线蓝牙耳机【专利】

  • 格式：pdf
  • 大小：667.53 KB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

【CN209017325U】一种超低功耗的蓝牙助听器【专利】

【CN209017325U】一种超低功耗的蓝牙助听器【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920019339 .4
(22)申请日 2019 .01 .07
(73)专利权人 惠州市锦好医疗科技股份有限公 司
地址 516002 广东省惠州市仲恺高新区惠 风东二路9号惠成工业大厦六楼
(72)发明人 王章 杜绍邦
权利要求书1页 说明书2页 附图4页
CN 209017325 U
CN 209017325 U
ቤተ መጻሕፍቲ ባይዱ
权 利 要 求 书
1/1 页
1 .一种超低功耗的蓝牙助听器，包括麦克风，所述麦克风与前置放大电路连接，其特征 在于 ，所述前置放大电 路通过第一电 子开关 与控 制电 路连接 ，所述控 制电 路通过第二电 子 开关与功率放大电 路连接 ，所述功率放大电 路的输出端与喇叭 连接 ；其中 ，所述控制电 路包 括蓝牙处理单元和音频处理单元，所述蓝牙处理单元与第一电子开关和第二电子开关的第 一开关端连接，所述音频处理单元与第一电子开关和第二电子开关的第二开关端连接。
发明内容 [0004] 本实用新型的目的在于提供一种超低功耗的蓝牙助听器，可让带语音通信功能的 蓝牙助听器拥有更长的工作时间。 [0005] 一种超低功耗的蓝牙助听器，包括麦克风，所述麦克风与前置放大电路连接，所述 前置放大电路通过第一电子开关与控制电路连接，所述控制电路通过第二电子开关与功率 放大电路连接，所述功率放大电路的输出端与喇叭连接；其中，所述控制电路包括蓝牙处理 单元和音频处理单元，所述蓝牙处理单元与第一电子开关和第二电子开关的第一开关端连 接，所述音频处理单元与第一电子开关和第二电子开关的第二开关端连接。 [0006] 进一步的，所述电源与第一电子开关、第二电子开关、功率放大电路、以及控制电 路连接。 [0007] 进一步的，所述电源为纽扣电池或锂电池。 [0008] 进一步的，还包括用于指示充电和低电量状态的指示灯电路，所述指示灯电路与 控制电路连接。 [0009] 进一步的，所述控制电路包括控制芯片。 [0010] 进一步的 ，所述功率放大电 路包括功率放大芯片 ，所述功率放大芯片的型号为 BU7150NUV。 [0011] 本实用新型具有以下有益效果：控制电路通过信号控制第一电子开关和第二电子 开关 ，从而控制助听器的 在蓝牙模式 和普通模式之间 切换 ，且在普通模式时 ，关闭蓝牙芯片 内部DSP的音频处理，能极大的节约电量消耗。

一种蓝牙耳机[发明专利]

一种蓝牙耳机[发明专利]

专利名称：一种蓝牙耳机
专利类型：发明专利
发明人：余庆儿
申请号：CN201610363598.X 申请日：20160526
公开号：CN106028187A
公开日：
20161012
专利内容由知识产权出版社提供
摘要：本发明公开了一种蓝牙耳机，涉及电子信息技术领域，能够解决现有技术中蓝牙耳机携带不便的问题。

所述蓝牙耳机，包括：本体、耳塞以及弹性带；所述本体内部设置有信号处理装置，所述信号处理装置用于与终端通信并做相应的信号处理；所述耳塞可动地设置在所述本体上；当所述耳塞位于第一位置时，所述耳塞用于贴近用户耳道并将音频信号向所述用户传递；当所述耳塞位于第二位置时，所述耳塞收纳于所述本体中；所述弹性带的两端分别与所述本体的两个相对端相连。

申请人：努比亚技术有限公司
地址：518057 广东省深圳市南山区高新区北环大道9018号大族创新大厦A区6-8层、10-11层、B区6层、C区6-10层
国籍：CN
代理机构：工业和信息化部电子专利中心
代理人：王淑静
更多信息请下载全文后查看。

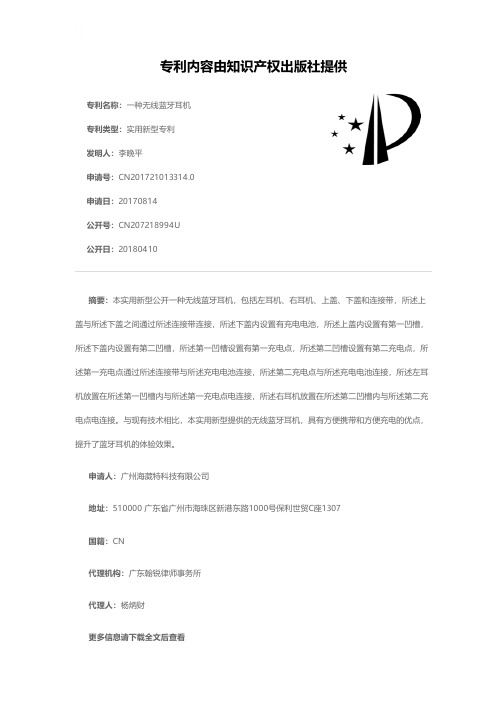

一种无线蓝牙耳机[实用新型专利]

一种无线蓝牙耳机[实用新型专利]

专利名称：一种无线蓝牙耳机专利类型：实用新型专利
发明人：李晚平
申请号：CN201721013314.0申请日：20170814
公开号：CN207218994U
公开日：
20180410
专利内容由知识产权出版社提供
摘要：本实用新型公开一种无线蓝牙耳机，包括左耳机、右耳机、上盖、下盖和连接带，所述上盖与所述下盖之间通过所述连接带连接，所述下盖内设置有充电电池，所述上盖内设置有第一凹槽，所述下盖内设置有第二凹槽，所述第一凹槽设置有第一充电点，所述第二凹槽设置有第二充电点，所述第一充电点通过所述连接带与所述充电电池连接，所述第二充电点与所述充电电池连接，所述左耳机放置在所述第一凹槽内与所述第一充电点电连接，所述右耳机放置在所述第二凹槽内与所述第二充电点电连接。

与现有技术相比，本实用新型提供的无线蓝牙耳机，具有方便携带和方便充电的优点，提升了蓝牙耳机的体验效果。

申请人：广州海葳特科技有限公司
地址：510000 广东省广州市海珠区新港东路1000号保利世贸C座1307
国籍：CN
代理机构：广东翰锐律师事务所
代理人：杨炳财
更多信息请下载全文后查看。

便携式智能无线蓝牙耳机[实用新型专利]

便携式智能无线蓝牙耳机[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202022338256.7(22)申请日 2020.10.19(73)专利权人 深圳市威麦科技有限公司地址 518000 广东省深圳市龙华区大浪街道同胜社区华霆路5号厂房B栋3层(72)发明人 邓海蛟　(74)专利代理机构 深圳市中科创为专利代理有限公司 44384代理人 彭西洋　袁曼曼(51)Int.Cl.H04R 1/10(2006.01)(54)实用新型名称便携式智能无线蓝牙耳机(57)摘要本实用新型涉及蓝牙耳机技术领域，公开了一种便携式智能无线蓝牙耳机，包括充电盒和蓝牙耳机本体，充电盒包括外壳体和内壳体，内壳体滑动的嵌设于外壳体内，内壳体内设有第一可充电电池，内壳体的外侧壁设有充电接口和USB接口，内壳体的上端部凹设有容置槽，容置槽的上端部分别凸设有弹簧顶针，蓝牙耳机本体分别嵌设于容置槽内，蓝牙耳机本体内设有第二可充电电池以及分别与第二可充电电池电连接的主控芯片、喇叭单元、麦克风、触摸式按键以及充电插孔，弹簧顶针分别可拆卸的插设于充电插孔内，并与充电插孔电连接。

本实用新型的技术方案能够随时随地给蓝牙耳机进行充电，充电方式更方便快捷，且体积小巧，携带方便，实用性强。

权利要求书1页 说明书4页 附图5页CN 212970066 U 2021.04.13C N 212970066U1.一种便携式智能无线蓝牙耳机，其特征在于，包括充电盒和蓝牙耳机本体，所述充电盒包括外壳体和内壳体，所述外壳体的侧壁设有一开口，所述内壳体可沿所述开口伸缩滑动的嵌设于所述外壳体内，所述内壳体内设有第一可充电电池，所述内壳体的外侧壁设有充电接口和USB接口，所述内壳体的上端部并排的凹设有两可容纳所述蓝牙耳机本体的容置槽，所述容置槽的上端部分别竖直平行的凸设有两弹簧顶针，所述蓝牙耳机本体分别可拆卸的嵌设于所述容置槽内设置，所述蓝牙耳机本体内设有第二可充电电池以及分别与所述第二可充电电池电连接的主控芯片、喇叭单元、麦克风、触摸式按键以及充电插孔，所述蓝牙耳机本体的下端部分别凸设有一听筒，所述听筒的前端部设有出音孔，所述听筒的前端部可拆卸的套设有一硅胶耳套，所述喇叭单元分别设置于所述出音孔的内侧设置，所述触摸式按键和麦克风分别设置于所述蓝牙耳机本体的上端壁上，所述充电插孔分别设置于所述蓝牙耳机本体的下端壁上，所述充电接口、USB接口以及弹簧顶针均分别与所述第一可充电电池电连接，且所述弹簧顶针分别可拆卸的插设于所述充电插孔内，并与所述充电插孔电连接设置。

一种防盗蓝牙耳机[实用新型专利]

一种防盗蓝牙耳机[实用新型专利]

专利名称：一种防盗蓝牙耳机专利类型：实用新型专利
发明人：刘建华
申请号：CN200920220582.9申请日：20091102
公开号：CN201541338U
公开日：
20100804
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防盗蓝牙耳机，包括本体和设于本体上的听筒部件和话筒部件，本体侧壁分别设有控制开关和音量按钮，本体底部设有音频接口，本体内设有电路组件，所述的电路组件包括微处理器以及与微处理器连接的蓝牙模块、音频处理模块、距离探测器和蜂鸣报警器；将耳机与手机或电脑配合使用，在手机或电脑上设置信号源，当手机或电脑与耳机的距离超过设定距离时，距离探测器工作，蜂鸣报警器工作发声报警，提醒使用者，从而实现防盗。

申请人：东莞市天翼通讯电子有限公司
地址：523900 广东省东莞市东莞虎门镇龙眼十路六十三号
国籍：CN
更多信息请下载全文后查看。

超小型隐蔽无线耳机Nano精品文档

超小型隐蔽无线耳机Nano精品文档
• 优化背景噪音
– 背景噪音不会太大而使使用者分心，但却足以让他们分辨出无线电通讯设 备的状态。
10/18/2019
Page 5
Phonito Nano明显变小
Phonito Digital
Phonito Intra
Phonito Nano
音量: 896 mm3
音量: 813 mm3 缩短了1 mm
编号汇总:
Phonito Nano 接收耳机:
• 101-2146-01 • 101-2146-28 • 101-2148
感应线控:
• 110-2146-06 • 110-2146-01 • 110-1317-06 • 110-1317-01 • 110-1311
Phonito Nano Phonito Nano Phonito Nano 客户定制
2019 2019
Phonito Standard标准型
microEar VHF
2019 microCom
世界上最小的隐形耳塞式调频接收耳机 世界首创数字型隐蔽感应接收耳机
世界首创耳部解剖外形的抑噪感应接收耳 机 microCom的继承者
世界首创耳塞式调频接收耳机 世界首创内部抑噪功能感应接收耳机
1978 Classic Inductor 世界首创耳塞式感应接收耳机
Page 5
上市
• Phonito Nano 将于2019年4月1日投入市场。
10/18/2019
Page 16
Phonito Nano 您所必备的感应式隐蔽型耳机
Phonito Standard 感应模拟
-
+++ +++
购买热点: - 价格
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 .根据权利要求1所述的一种隐藏式无线蓝牙耳机，其特征在于：所述天线(5)为圆形 板状；所述天线(5)上靠近边缘开设有第一通孔(51)。
5 .根据权利要求4所述的一种隐藏式无线蓝牙耳机，其特征在于：所述主板(4)为圆形 板状；所述主板(4)的边缘开设有第二通孔(41)。
6 .根据权利要求5所述的一种隐藏式无线蓝牙耳机，其特征在于：所述第一通孔(51)与 所述第二通孔(41)对应设置。
机 ，其特征在于 ：包括外壳 、喇叭 、电 池 、主板 、天 线；所述喇叭可拆卸地安装在所述外壳内部且被 外壳的头部包绕 ；所述电 池可拆卸地安装在所述 外壳的尾部；所述主板安装在所述所述外壳的尾 部靠近外壳的头部的一端；所述天线安装在所述 外壳的尾部远离外壳的头部的一端；所述天线与 所述主板连接。该种隐藏式无线蓝牙耳机具有结 构简单、舒适性优、外露部分少、体积小等现有技 术所不具备的优点。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920045211 .5
(22)申请日 2019 .01 .10
(73)专利权人 深圳市献华科技有限公司 地址 518000 广东省深圳市龙岗区宝龙街 道龙新社区中信龙盛广场2栋3单元 1502号
(72)发明人 卢志全
2 .根据权利要求1所述的一种隐藏式无线蓝牙耳机，其特征在于：所述外壳(1)为全软 质橡胶一体式外壳且尾部由圆形板状天线封闭 ；所述外壳 (1)的头部设置有一针状的声音 通孔(11)。
3 .根据权利要求1所述的一种隐藏式无线蓝牙耳机，其特征在于：所述电池(3)为圆柱 体状纽扣电 池 ，所述喇叭 (2) 为圆柱体状 ，所述电 池 (3)的底面半径与高均小于所述喇叭 (2) 的底面半径与高。
9 .根据权利要求8所述的一种隐藏式无线蓝牙耳机，其特征在于：还设置有用来焊线连 接所述天线(5)与所述主板(4)的同轴线(6) ；所述天线(5)与所述主板(4)通过所述同轴线 (6)焊线连接。
10 .根据权利要求1所述的一种隐藏式无线蓝牙耳机，其特征在于：还设置有引线通孔、 所述引线通孔包括控制开关引线通孔 (71) 、充电 引线通孔 (72) 、LED指示灯引线通孔 (73) 。
7 .根据权利要求6所述的一种隐藏式无线蓝牙耳机，其特征在于：所述外壳(1)内壁设 置有弧形板 (31) ；弧形板 (31) 与所述外壳 (1) 形成一个弧形凹糟 (311) ；所述弧形凹糟 (311)、第一通孔(51)、第二通孔(41)形成透气通道。
8 .根据权利要求1所述的一种隐藏式无线蓝牙耳机，其特征在于：所述天线(5)与所பைடு நூலகம் 主板(4)焊线连接。
(74)专利代理机构 深圳市深可信专利代理有限 公司 44599
代理人 刘昌刚
(51)Int .Cl . H04R 1/10(2006 .01)
(10)授权公告号 CN 209375871 U (45)授权公告日 2019.09.10
( 54 )实用新型名称 一种隐藏式无线蓝牙耳机
( 57 )摘要 本实 用新型公 开了一 种隐 藏式 无 线蓝牙耳
权利要求书1页 说明书3页 附图7页
CN 209375871 U
CN 209375871 U
权 利 要 求 书
1/1 页
1 .一种隐藏式无线蓝牙耳机，其特征在于：包括外壳(1)、喇叭 (2)、电池(3)、主板(4)、 天线(5) ；所述喇叭(2)可拆卸地安装在所述外壳(1)内部且被外壳(1)的头部包绕；所述电 池(3)可拆卸地安装在所述外壳(1)的尾部；所述主板(4)安装在所述外壳(1)的尾部靠近外 壳 (1)的 头部的 一端 ；所述天线 (5) 安装在所述外壳 (1) 的 尾部远离外壳 (1)的 头部的 一端 ； 所述天线(5)与所述主板(4)连接。
实用新型内容 [0005] 为了克服现有技术的不足，本实用新型提供一种隐藏式无线蓝牙耳机，解决了现 有结构复杂、舒适性差、外露部分多、体积大等技术缺陷。 [0006] 本实用新型解决其技术问题所采用的技术方案是： [0007] 一种隐藏式无线蓝牙耳机，包括外壳、喇叭、电池、主板、天线；所述喇叭可拆卸地 安装在所述外壳内部且被外壳的 头部包绕 ；所述电 池可拆卸地安装在所述外壳的 尾部 ；所 述主板安装在所述所述外壳的尾部靠近外壳的头部的一端；所述天线安装在所述外壳的尾 部远离外壳的头部的一端；所述天线与所述主板连接。 [0008] 作为上述技术方案的进一步改进，所述外壳为全软质橡胶一体式外壳且尾部由圆 形板状天线封闭 ；所述外壳的头部设置有一针状的声音通孔。 [0009] 作为上述技术方案的进一步改进，所述电池为圆柱体状纽扣电池，所述喇叭为圆 柱体状，所述电池的底面半径与高均小于所述所述喇叭的底面半径与高。 [0010] 作为上述技术方案的进一步改进，所述天线为圆形板状；所述天线上靠近边缘开 设有第一通孔。 [0011] 作为上述技术方案的进一步改进，所述主板为圆形板状；所述主板的边缘开设有 第二通孔。 [0012] 作为上述技术方案的进一步改进，所述第一通孔与所述第二通孔对应设置。 [0013] 作为上述技术方案的进一步改进，所述外壳内壁设置有弧形板；弧形板与所述外 壳形成一个弧形凹糟；所述弧形凹槽、第一通孔、第二通孔形成透气通道。 [0014] 作为上述技术方案的进一步改进，所述天线与所述主板焊线连接。 [0015] 作为上述技术方案的进一步改进，还设置有用来焊线连接所述天线与所述主板的 同轴线；所述天线与所述主板通过所述同轴线焊线连接。 [0016] 作为上述技术方案的进一步改进，还设置有引线通孔、所述引线通孔包括控制开 关引线通孔、充电 引线通孔、LED指示灯引线通孔。
2
CN 209375871 U
说 明 书
1/3 页
一种隐藏式无线蓝牙耳机
技术领域 [0001] 本实用新型涉及耳机领域，特别是一种隐藏式无线蓝牙耳机。
背景技术 [0002] 随着电子行业的发展，电子产品逐渐向小型化，结构简单化方向发展，在耳机领 域 ，蓝牙无线耳机发展势头强 劲 ，是耳机行业的 主要增长力量 ，近年 ，传统有线耳机在使 用 过程中 ，有线耳机使 用不便捷 ，舒适性差 ，同时 ，由于有线及外露部分多 ，不能达到隐藏并且 小型化的市场需求，导致了有线耳机市场在持续下滑。 [0003] 所述种种缺陷严重限制了本领域进一步向前发展和推广应用。 [0004] 有鉴于此，本实用新型的目的在于提供一种新的技术方案以解决现存的技术缺 陷。
