桥式起重机大修项目及技术要求一、项目背景桥式起重机是用于在工业领域进行货物搬运和吊装操作的重要设备。
经过长时间的使用和运行,桥式起重机的各个部件会出现磨损和老化,需要进行大修项目,以确保其正常运行和工作安全。
二、大修项目概述1. 大修前的准备工作:(1) 进行全面的设备检查和评估,确定大修项目的范围和工作内容;(2) 制定详细的大修计划,包括时间安排、人员配备等;(3) 确定所需的材料、工具和设备,并进行采购和准备;(4) 安排工人接受相关培训,提高其技术能力和操作水平;(5) 制定安全计划和保障措施,确保大修期间的工作安全。
2. 大修项目的具体内容:(1) 桥式起重机主要部件的更换和维修;(2) 钢结构的检测和修复;(3) 控制系统的升级和改造;(4) 电气系统的检修和改善;(5) 起重机的润滑和维护;(6) 其他必要的修复和调整工作。
3. 大修项目的时间安排:(1) 根据桥式起重机的实际情况和使用状况,制定合理的大修时间表;(2) 在大修期间,要合理安排工作进度和任务分配,确保按时完成大修项目;(3) 进行定期的检查和评估,及时调整和调整计划,确保大修工作的顺利进行。
三、技术要求1. 桥式起重机主要部件的更换和维修技术要求:(1) 对于磨损和老化严重的部件,必须进行更换;(2) 更换部件时,要选用质量可靠、符合标准要求的配件;(3) 更换部件时,要按照技术规范进行操作,确保安装质量和精度;(4) 维修部件时,要根据实际情况和要求进行清洗、修复和润滑。
2. 钢结构的检测和修复技术要求:(1) 进行钢结构的检测时,要使用专业的检测设备和工具,检测结果要准确可靠;(2) 对于发现的缺陷和损伤,要及时进行修复和加固,确保钢结构的稳定性和安全性;(3) 修复和加固工作要根据相关标准和规范进行,确保施工质量。
3. 控制系统的升级和改造技术要求:(1) 控制系统的升级和改造要符合国家的技术标准和安全规范;(2) 控制系统的升级和改造必须由具备相关资质和技术经验的专业人员进行;(3) 升级和改造过程中,要确保现有控制系统的正常运行,避免对生产造成不必要的影响。
桥式起重机的故障排除和维修技巧桥式起重机是一种广泛应用于工业生产线的重型机械设备,其巨大的吊重能力和广泛适应性,使得它几乎出现在每一个重型生产车间中。
然而,由于桥式起重机的复杂性和高强度使用,故障也时有发生。
本文就桥式起重机的故障排除和维修技巧做一个详细的介绍,以帮助工程师和技术人员更好地理解和解决这些问题。
一、常见故障一览在介绍桥式起重机的维修技巧之前,我们需要先了解一下可能出现的故障。
常见的桥式起重机故障包括:1. 轨道受损:桥式起重机所依赖的轨道通常是钢制材料,长期使用可能会受到磨损、锈蚀、破裂等影响,导致起重机行走不稳或者无法行走。
2. 电气线路故障:桥式起重机依赖电力供应,如果电气线路发生故障,将导致起重机无法正常工作。
3. 齿轮箱故障:齿轮箱通常用于桥式起重机中的电机与驱动轮的连接,如果齿轮箱损坏,将导致起重机无法正常运行。
4. 操作控制板故障:操作控制板是桥式起重机的核心部件,一旦发生故障,将导致起重机难以操作,甚至无法工作。
二、故障排除技巧当桥式起重机出现故障时,应该首先通过查找可能的故障原因来确定导致故障的具体区域和部件。
以下是一些可采用的故障排除技巧:1. 观察和检查:首先,我们可以通过观察和检查轨道、电气线路、齿轮箱和操作控制板等部件,找到故障的痕迹或者问题。
2. 固定螺栓和紧固件:桥式起重机通常使用大量的螺栓和其他紧固件,如果这些部件松动或磨损,将导致起重机出现故障。
因此,在排除其他问题之前,应该先检查和紧固这些部件。
3. 更换损坏部件:一旦找到了故障的具体区域和部件,应该及时更换这些部件。
例如,如果轨道受损,需要更换受损的轨道部件;如果齿轮箱受损,需要更换齿轮箱内部的齿轮组件。
4. 重新设置操作控制板:如果操作控制板出现故障,可以重新设置或者重新配置控制板,以解决故障。
三、维修技巧对于一些比较复杂的桥式起重机故障,需要进行更为深入的维修操作,以下是一些基本的维修技巧:1. 维修齿轮箱:如果齿轮箱出现故障,需要将设备拆卸下来,并根据需要更换更为复杂的齿轮集合和其他部件。

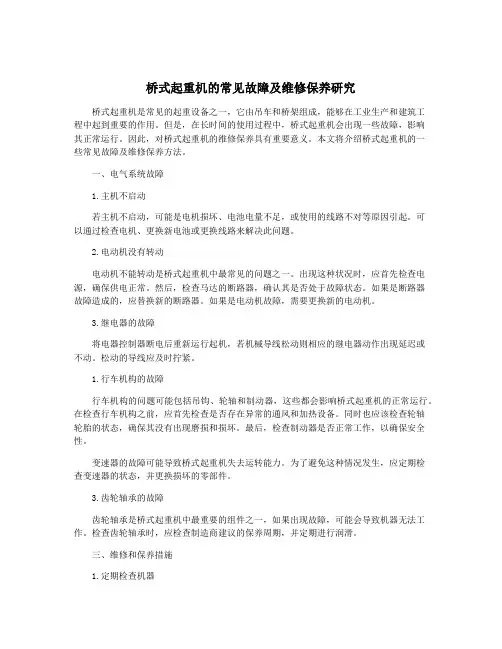

桥式起重机的常见故障及维修保养研究桥式起重机是常见的起重设备之一,它由吊车和桥架组成,能够在工业生产和建筑工程中起到重要的作用。
但是,在长时间的使用过程中,桥式起重机会出现一些故障,影响其正常运行。
因此,对桥式起重机的维修保养具有重要意义。
本文将介绍桥式起重机的一些常见故障及维修保养方法。
一、电气系统故障1.主机不启动若主机不启动,可能是电机损坏、电池电量不足,或使用的线路不对等原因引起。
可以通过检查电机、更换新电池或更换线路来解决此问题。
2.电动机没有转动电动机不能转动是桥式起重机中最常见的问题之一。
出现这种状况时,应首先检查电源,确保供电正常。
然后,检查马达的断路器,确认其是否处于故障状态。
如果是断路器故障造成的,应替换新的断路器。
如果是电动机故障,需要更换新的电动机。
3.继电器的故障将电器控制器断电后重新运行起机,若机械导线松动则相应的继电器动作出现延迟或不动。
松动的导线应及时拧紧。
1.行车机构的故障行车机构的问题可能包括吊钩、轮轴和制动器,这些都会影响桥式起重机的正常运行。
在检查行车机构之前,应首先检查是否存在异常的通风和加热设备。
同时也应该检查轮轴轮胎的状态,确保其没有出现磨损和损坏。
最后,检查制动器是否正常工作,以确保安全性。
变速器的故障可能导致桥式起重机失去运转能力。
为了避免这种情况发生,应定期检查变速器的状态,并更换损坏的零部件。
3.齿轮轴承的故障齿轮轴承是桥式起重机中最重要的组件之一,如果出现故障,可能会导致机器无法工作。
检查齿轮轴承时,应检查制造商建议的保养周期,并定期进行润滑。
三、维修和保养措施1.定期检查机器桥式起重机的维修保养,需要在机器运行中进行,以确保其一直具有良好的运行效果,并减少停机时间。
定期检查机器时,应始终关注常见的机械和电气故障,并检查设备是否安全。
2.更换部件定期更换桥式起重机的磨损部分,是保持其正常运行的关键。
这些部件包括轮轴轮胎、制动器零件、变速器、齿轮轴承等等。

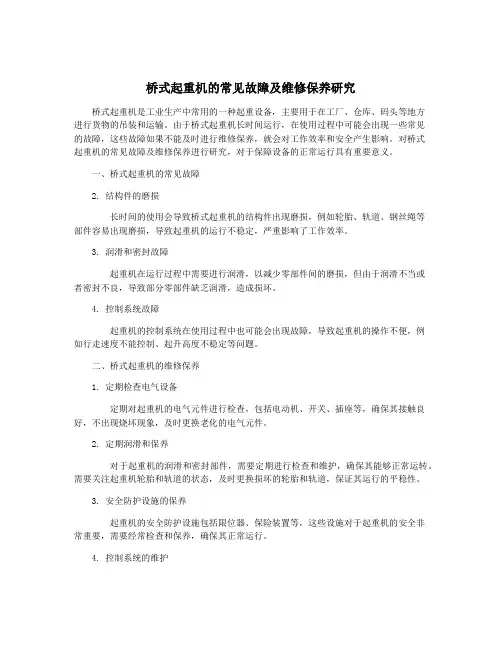

桥式起重机的常见故障及维修保养研究桥式起重机是工业生产中常用的一种起重设备,主要用于在工厂、仓库、码头等地方进行货物的吊装和运输。
由于桥式起重机长时间运行,在使用过程中可能会出现一些常见的故障,这些故障如果不能及时进行维修保养,就会对工作效率和安全产生影响。
对桥式起重机的常见故障及维修保养进行研究,对于保障设备的正常运行具有重要意义。
一、桥式起重机的常见故障2. 结构件的磨损长时间的使用会导致桥式起重机的结构件出现磨损,例如轮胎、轨道、钢丝绳等部件容易出现磨损,导致起重机的运行不稳定,严重影响了工作效率。
3. 润滑和密封故障起重机在运行过程中需要进行润滑,以减少零部件间的磨损,但由于润滑不当或者密封不良,导致部分零部件缺乏润滑,造成损坏。
4. 控制系统故障起重机的控制系统在使用过程中也可能会出现故障,导致起重机的操作不便,例如行走速度不能控制、起升高度不稳定等问题。
二、桥式起重机的维修保养1. 定期检查电气设备定期对起重机的电气元件进行检查,包括电动机、开关、插座等,确保其接触良好,不出现烧坏现象,及时更换老化的电气元件。
2. 定期润滑和保养对于起重机的润滑和密封部件,需要定期进行检查和维护,确保其能够正常运转。
需要关注起重机轮胎和轨道的状态,及时更换损坏的轮胎和轨道,保证其运行的平稳性。
3. 安全防护设施的保养起重机的安全防护设施包括限位器、保险装置等,这些设施对于起重机的安全非常重要,需要经常检查和保养,确保其正常运行。
4. 控制系统的维护起重机的控制系统需要定期进行检查和维护,保证其灵敏度和准确性,及时更换老化的控制元件。
三、结语桥式起重机在工业生产中发挥了不可替代的作用,但长时间的使用也会导致起重机出现一些常见的故障。
做好桥式起重机的维修保养工作至关重要,可以提高起重机的使用寿命,减少故障发生的可能性,保证生产正常进行。
希望企业能够重视起重机的维修保养工作,确保起重机的安全、稳定运行。
桥式起重机维护检修规程一、总则桥式起重机是一种用于起吊和运输重物的设备,为保证其正常、安全运行,延长使用寿命,减少故障率,特制定本维护检修规程。
本维护检修规程适用于桥式起重机的日常维护和定期检修工作。
维护和检修工作应由专业的维修人员进行,确保工作安全和质量。
二、维护内容1. 日常维护(1)桥式起重机的日常维护应每天进行一次,并按照规定的检查表进行操作。
包括电气设备的检查、紧固件的检查、润滑油脂的补充等。
(2)电气设备的检查包括主电源线路的检查、电机和开关的检查、电缆线路的检查等。
如发现异常情况,应及时处理或报修。
(3)紧固件的检查包括各部位的螺钉、螺母、销等紧固件的松动情况,如有松动现象应紧固好。
(4)润滑油脂的补充包括各移动部位的润滑油脂的补充。
润滑油脂应定期更换,并按规定加注适量的润滑油脂。
2. 定期检修(1)桥式起重机的定期检修应每半年进行一次,检修包括各部位的拆卸、清洗、润滑油脂的更换、紧固件的紧固等。
检修过程中,如发现部件有损坏或磨损严重的情况,应及时更换。
(2)电气设备的检修包括电机的拆卸、清洁、检测及更换等;开关的拆卸、清洁、检测及更换等;电缆线路的检修等。
(3)润滑油脂的更换应按照规定的周期进行,更换时应注意清洗润滑点,补充适量的新润滑油。
三、维护设备和工作流程1. 维护设备(1)维护设备包括工具箱、润滑油脂、检修工具等。
工具箱应装备必要的工具,如梯子、扳手、螺丝刀、钳子等。
(2)润滑油脂应根据起重机的使用条件和规定,选择合适的润滑油脂,并储存在密闭容器中,避免污染。
(3)检修工具包括各种测量工具、拆装工具等。
检修工具应定期进行检验,确保其正常、安全使用。
2. 维护工作流程(1)日常维护的工作流程为:检查电气设备→检查紧固件→补充润滑油脂。
(2)定期检修的工作流程为:拆卸各部位→清洗→更换润滑油脂→紧固检查→更换损坏部件。
四、维护安全措施维护过程中,必须严格遵守以下安全措施:1. 维护人员必须持有有效的操作证书,定期接受专业培训。
桥式起重机的常见故障与维修保养桥式起重机是一种常用的起重设备,广泛应用于工业生产和建筑施工中。
然而,由于长时间的使用和不当的维护保养,桥式起重机也会出现一些常见故障。
本文将介绍桥式起重机的常见故障及其维修保养方法。
一、电气故障桥式起重机的电气系统是其重要的组成部分,常见的电气故障包括电缆老化、接触不良、电机过载等。
对于这些故障,首先需要检查电缆是否有破损,如有破损需要及时更换;其次要检查接触器和继电器是否正常工作,如有问题需要进行修理或更换;另外,还要检查电机的负荷是否超过额定负荷,如超过需要降低负荷或更换电机。
二、机械故障桥式起重机的机械部分也容易出现故障,常见的机械故障包括齿轮磨损、轴承损坏、制动器失效等。
对于这些故障,首先要进行机械部件的检查和清洁,如发现齿轮磨损严重需要更换;其次要检查轴承是否正常工作,如有问题需要进行润滑或更换;另外,还要检查制动器是否灵活可靠,如失效需要修理或更换。
三、液压故障桥式起重机的液压系统是其能够顺利工作的重要保障,常见的液压故障包括油封老化、泄漏、油质污染等。
对于这些故障,首先要检查油封是否有老化现象,如有需要及时更换;其次要检查液压管路是否有泄漏,如有需要进行修复或更换;另外,还要定期更换液压油,保持油质的清洁。
四、安全故障安全是桥式起重机使用过程中最重要的事项,常见的安全故障包括超载、起重物滑落、起重臂断裂等。
对于这些故障,首先要严格按照额定负荷操作,切忌超载;其次要检查起重物的固定情况,如有问题需要及时加固;另外,还要定期对起重臂等关键部位进行检查,如发现断裂现象需要及时修理或更换。
桥式起重机的维修保养也是非常重要的,可以采取以下几种方法来保养桥式起重机:1.定期检查:定期对桥式起重机的各个部件进行检查,如电气系统、机械部件、液压系统等,发现问题及时修理或更换。
2.润滑保养:定期对桥式起重机的润滑部件进行润滑,保持其运行的顺畅和稳定。
3.清洁保养:定期对桥式起重机进行清洁,保持其外观整洁,并清除积尘和杂物,以免影响工作效果。
桥式起重机维护维修保养工作记录桥式起重机是一种常用的重型起重设备,广泛应用于工地、码头、仓库等地方。
为了保证桥式起重机的正常运行,维护、维修、保养工作至关重要。
下面是一份桥式起重机维护、维修、保养工作记录,内容包括每日巡检、定期检修以及保养维护等方面。
一、每日巡检工作记录1.数据记录:每天工作开始前,记录起重机的工作时间、工作环境气温、湿度等数据,以及记录下当天的具体维护、维修、保养工作内容。
2.巡视电源线路:检查起重机的电源线路是否正常工作,是否存在短路、断线等问题,如果发现问题及时报修。
3.检查起重机电控箱:打开电控箱,检查各个接线端子是否松动、损坏,是否有明显的灰尘积聚,需要及时清理和固定。
4.检查起重机电动机:检查电动机的外观是否有异样,是否有明显的磨损、裂纹等问题,需要及时更换。
5.检查起重机运行部位:仔细检查起重机的运行部位,如齿轮、齿条、轴承等,看是否存在生锈、磨损、损坏等情况,如有需要及时润滑或更换。
6.检查钢丝绳:检查钢丝绳是否有明显的断裂、变形、磨损等情况,如有需要及时更换。
7.检查遥控器:检查遥控器是否正常工作,是否存在接收不良、按键不灵敏等问题,如有需要及时维修或更换。
8.检查安全装置:检查起重机的安全装置是否正常,如限位开关、限位器、报警器等,如有需要及时调整或维修。
9.检查液压系统(如有):对于配备了液压系统的起重机,需要检查其液压油是否正常、液压管路是否有泄漏、液压泵是否正常工作等,如有需要及时更换或维修。
二、定期检修工作记录1.清洁工作:每隔一段时间,对起重机进行彻底的清洁工作,包括清洁起重机的外表面、电控箱、驾驶室等部位,清除积尘和杂物。
2.润滑工作:根据起重机操作手册的要求,对起重机的各个运动部位进行润滑,包括齿轮、齿条、滑轮、轴承等,确保起重机的运行顺畅。
3.钢丝绳检修:定期对钢丝绳进行检修,包括检查钢丝绳的磨损程度、扭曲变形、断丝等情况,如有需要及时更换。
桥式、门式起重机维修通用工艺桥式、门式起重机是重型机械设备,在长期的使用过程中难免会遇到一些故障或需要进行维修和保养。
下面介绍一种桥式、门式起重机维修的通用工艺。
1. 故障检查与诊断:一旦起重机出现故障,首先需要进行现场检查。
检查电路、传动机构、行走装置、液压系统等各个部分是否正常运作。
通过观察、试验和测量,找到故障的具体原因,并进行确诊。
2. 故障排除:一旦故障原因被确定,就需要采取相应的措施进行修复。
比如,对于电路故障,可以检查电线接头是否松动、电缆是否损坏,并及时更换或修复;对于传动机构故障,可以检查各个轴承和齿轮的磨损状况,并进行润滑和更换;对于液压系统故障,可以检查油泵、阀门等部件是否正常,并进行维修或更换。
3. 维护保养:除了故障修复外,定期进行维护保养也是十分重要的。
每天或每周都应该对起重机进行外观检查,确保各个部件无松动、腐蚀或损坏现象。
定期检查并清洗润滑油或润滑脂,并根据使用情况及时更换。
定期检查电气部件,确保电线接触良好,电器系统正常运行。
4. 培训与操作规范:维修过程中,需要进行操作人员培训,确保其能够正确操作和维护起重机。
培训包括安全操作规程的培训、设备维修知识的培训,以及相关操作手册和技术资料的学习。
同时,操作人员应按照操作规范进行操作,遵守相关安全制度和操作要求,确保人员安全和设备正常运行。
维修通用工艺的实施需要维修人员具备一定的技术水平和专业知识。
在维护中,应保证人员的安全,采取相应的措施避免意外事故发生。
同时,维修人员应定期学习新技术和新工艺,提高自己的专业能力。
只有通过科学合理的维修工艺和保养措施,才能使桥式、门式起重机始终保持良好的工作状态,延长使用寿命,并确保安全高效的工作。
5. 桥式、门式起重机维修的具体步骤:5.1. 故障检查与诊断:首先,维修人员需要进行现场检查。
他们应仔细观察起重机的运行情况,注意观察是否有异常声音、振动或特殊的气味。
同时,维修人员还需要仔细检查各项指示器是否正常工作,包括仪表盘、电子显示屏等。
桥式起重机维护与安全桥式起重机是一种常用的起重设备,广泛应用于工厂、仓库、码头等场所。
为了保证桥式起重机的正常运行,必须进行维护和安全操作。
本文将从桥式起重机的维护和安全两个方面进行详细介绍。
一、桥式起重机的维护1.定期保养:每月对桥式起重机进行全面保养,包括检查电气元件的连接是否松动、润滑部位是否正常运转、钢丝绳是否磨损等。
及时更换损坏的部件,并根据使用情况调整润滑周期。
2.清洁:定期清洁桥式起重机的外表和内部零部件,清除灰尘和杂物,保持器材的整洁。
3.润滑:根据使用手册的要求,对桥式起重机的滑动和旋转部分进行定期润滑,确保起重机运行顺畅。
润滑过程中,注意清理润滑点周围的灰尘和污垢。
4.安全绳的检查:定期检查桥式起重机的安全绳是否磨损、断裂、酸蚀等情况,如有异常及时更换。
5.电气系统的检查:定期检查起重机的电气系统,包括电机、断路器、接触器等,确保其正常工作。
同时检查电缆是否有损坏现象,如有则及时修复。
6.起重机的标志和标牌:定期检查桥式起重机上的标志和标牌是否清晰、完整,如有磨损或缺失及时更换。
7.定期检查参数:每月对桥式起重机的参数进行检查,包括额定起重量、动臂长度、最大起升高度等,确保其工作在安全范围内。
二、桥式起重机的安全操作1.操作资格:只有经过专业培训并取得相关操作资格证书的人员才能操作桥式起重机。
2.安全设施:在使用起重机前,必须确保周围没有人员,且安装好安全按钮、遥控器、限位器等安全设施。
3.注意力集中:操作人员在操作桥式起重机时,应保持注意力集中,专心致志,不得分心或喧哗。
4.严禁超载:严禁超过桥式起重机的额定起重量,不得擅自增减吊钩数量,以免引起事故。
5.合理操作:在操作桥式起重机时应遵循操作规程,动作要稳定,不得快速或突然启停。
6.避免超速:严禁超过起重机的额定速度,以免引起损坏或事故。
7.避免突然停电:操作桥式起重机时要保持预见性,避免突然停电或断电造成的意外情况。
8.远离工作区域:非操作人员应远离正在工作的桥式起重机,以免被物体砸伤或意外撞击。
