变压器二次侧相电压异常情况的分析

电压互感器二次电压异常电压互感器作为一种常见的电力设备，广泛应用于电力系统中，起着测量和保护的重要作用。

然而，在使用过程中，我们有时会遇到电压互感器二次电压异常的情况，即二次侧输出的电压与理论值存在偏差。

本文将围绕这个问题展开讨论，分析可能的原因，并提出相应的解决方案。

导致电压互感器二次电压异常的一个可能原因是互感器本身的质量问题。

在制造过程中，互感器的绕组、磁芯等部分可能存在制造缺陷或损坏，导致二次侧输出的电压不稳定或不准确。

此时，我们可以通过更换互感器或进行维修来解决这个问题。

同时，我们也应该加强对互感器的质量检测和监控，确保互感器的质量达到标准要求。

电压互感器二次电压异常的另一个可能原因是互感器的连接问题。

互感器的连接方式有多种，包括串联和并联等。

如果互感器的连接方式选择不当或连接不牢固，都有可能导致二次电压异常。

在这种情况下，我们应该仔细检查互感器的连接方式，并确保连接牢固可靠。

如果发现连接问题，及时进行调整或更换连接方式。

电压互感器二次电压异常还可能与负载变化有关。

在电力系统中，负载的变化会导致电流和电压的波动，进而影响互感器的工作。

如果负载变化较大或变化频繁，就有可能导致电压互感器二次电压异常。

在这种情况下，我们可以考虑增加电压互感器的容量，以适应负载变化。

同时，也可以调整负载的使用方式，减小负载对电压互感器的影响。

电压互感器二次电压异常还可能与环境因素有关。

例如，温度变化、湿度变化等都可能影响互感器的工作。

在极端的环境条件下，互感器的工作性能可能会受到严重影响，从而导致二次电压异常。

为了解决这个问题，我们可以考虑在互感器周围设置适当的温度和湿度控制设备，以保持环境条件的稳定。

此外，还可以选择适应环境变化的互感器材料和结构，提高互感器的适应能力。

电压互感器二次电压异常是一个常见的问题，可能由互感器质量问题、连接问题、负载变化以及环境因素等多种原因导致。

我们应该通过更换互感器、调整连接方式、增加容量、控制环境等方法来解决这个问题。

10kV电压异常原因分析与处理措施摘要：本文对电网实际运行中时常出现的10kV电压异常现象的原因进展分类，并逐一研究分析其产生机理，从而引出处理10kV电压异常措施的思路。

关键词：电压异常；负荷；接地；断线；消弧线圈；谐振0 前言电压的异常直接影响设备的运行技术指标、经济指标，甚至导致用户的用电设备无常工作，电网的平安与经济运行遭至破坏。

10kV母线是调度部门可以进展电压调控的最后一级母线，也是最直接影响用户电压质量的母线。

因此对10kV 电压异常产生的根本原因进展分析研究，对消除电压异常和保障电网平安运行具有十分重要的意义。

1 负荷变化引起的电压偏移根据相关调压原那么要求：变电站和直调电厂的10kV 母线正常运行方式下的电压允许偏差为系统额定电压的0%―+7%。

而在实际电网运行中，在白天用电顶峰时段，10kV 母线可能低于10.0kV下限，在深夜用电低谷时段，10kV母线也可能高于10.7kV上限。

造成电网正常运行中电压偏移的原因是不同大小的功率在电网元件中传输会产生不同的电压降落。

功率由系统通过110kV降压变压器经变压后到达10kV母线，其等值电路图和相量图如图1所示。

在上图中，为归算到110kV变压器10kV侧的一次电压，为110kV变压器的二次电压，即10kV母线电压，S为传输的视在功率，为归算到110kV变压器10kV侧的传输电流，φ为与的相位差，XT为110kV变压器归算到二次侧的等值电抗，RT为110kV变压器归算到二次侧的等值电阻。

图中，就是电压降相量，即〔RT+XT〕，将电压降相量分解为与二次电压同方向和相垂直的两个分量和。

称为电压降落的纵分量，称为电压降落的横分量。

而在电网实际计算中，由于电压降横分量很小，可以忽略不计，因此，其电压降可以省略简化成仅为电压降落的纵分量，以ΔU表示。

由图3可得ΔU的模值为，将、、代入上式可得，因此可以得出，10kV母线电压与传输功率的关系公式为：由上式可知，通过减少传输的有功负荷P、无功负荷Q、电阻RT和电抗XT，或者提高110kV侧电压U1的方法，可以减少电压降落，提高10kV电压；反之那么降低10kV电压。

10kV电压异常原因分析及处理措施10kV电压异常原因分析及处理措施摘要：本文对电网实际运行中时常出现的10kV电压异常现象的原因进行分类，并逐一研究分析其产生机理，从而引出处理10kV电压异常措施的思路。

关键词：电压异常；负荷；接地；断线；消弧线圈；谐振0 前言电压的异常直接影响设备的运行技术指标、经济指标，甚至导致用户的用电设备无法正常工作，电网的安全与经济运行遭至破坏。

10kV母线是调度部门可以进行电压调控的最后一级母线，也是最直接影响用户电压质量的母线。

因此对10kV电压异常产生的根本原因进行分析研究，对消除电压异常和保障电网安全运行具有十分重要的意义。

1 负荷变化引起的电压偏移根据相关调压原则要求：变电站和直调电厂的10kV母线正常运行方式下的电压允许偏差为系统额定电压的0%―+7%。

而在实际电网运行中，在白天用电高峰时段，10kV母线可能低于10.0kV下限，在深夜用电低谷时段，10kV母线也可能高于10.7kV上限。

造成电网正常运行中电压偏移的原因是不同大小的功率在电网元件中传输会产生不同的电压降落。

功率由系统通过110kV降压变压器经变压后到达10kV母线，其等值电路图和相量图如图1所示。

在上图中，为归算到110kV变压器10kV侧的一次电压，为110kV变压器的二次电压，即10kV母线电压，S为传输的视在功率，为归算到110kV变压器10kV侧的传输电流，φ为与的相位差，XT为110kV变压器归算到二次侧的等值电抗，RT为110kV变压器归算到二次侧的等值电阻。

图中，就是电压降相量，即（RT+XT），将电压降相量分解为与二次电压同方向和相垂直的两个分量和。

称为电压降落的纵分量，称为电压降落的横分量。

而在电网实际计算中，由于电压降横分量很小，可以忽略不计，因此，其电压降可以省略简化成仅为电压降落的纵分量，以ΔU表示。

由图3可得ΔU的模值为，将、、代入上式可得，因此可以得出，10kV母线电压与传输功率的关系公式为：由上式可知，通过减少传输的有功负荷P、无功负荷Q、电阻RT和电抗XT，或者提高110kV侧电压U1的方法，可以减少电压降落，提高10kV电压；反之则降低10kV电压。

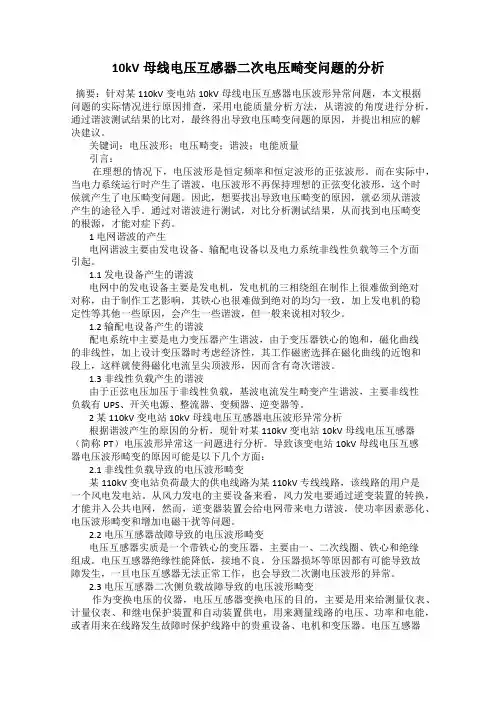

10kV母线电压互感器二次电压畸变问题的分析摘要：针对某110kV变电站10kV母线电压互感器电压波形异常问题，本文根据问题的实际情况进行原因排查，采用电能质量分析方法，从谐波的角度进行分析，通过谐波测试结果的比对，最终得出导致电压畸变问题的原因，并提出相应的解决建议。

关键词：电压波形；电压畸变；谐波；电能质量引言：在理想的情况下，电压波形是恒定频率和恒定波形的正弦波形。

而在实际中，当电力系统运行时产生了谐波，电压波形不再保持理想的正弦变化波形，这个时候就产生了电压畸变问题。

因此，想要找出导致电压畸变的原因，就必须从谐波产生的途径入手。

通过对谐波进行测试，对比分析测试结果，从而找到电压畸变的根源，才能对症下药。

1 电网谐波的产生电网谐波主要由发电设备、输配电设备以及电力系统非线性负载等三个方面引起。

1.1 发电设备产生的谐波电网中的发电设备主要是发电机，发电机的三相绕组在制作上很难做到绝对对称，由于制作工艺影响，其铁心也很难做到绝对的均匀一致，加上发电机的稳定性等其他一些原因，会产生一些谐波，但一般来说相对较少。

1.2 输配电设备产生的谐波配电系统中主要是电力变压器产生谐波，由于变压器铁心的饱和，磁化曲线的非线性，加上设计变压器时考虑经济性，其工作磁密选择在磁化曲线的近饱和段上，这样就使得磁化电流呈尖顶波形，因而含有奇次谐波。

1.3 非线性负载产生的谐波由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波，主要非线性负载有UPS、开关电源、整流器、变频器、逆变器等。

2 某110kV变电站10kV母线电压互感器电压波形异常分析根据谐波产生的原因的分析，现针对某110kV变电站10kV母线电压互感器（简称PT）电压波形异常这一问题进行分析。

导致该变电站10kV母线电压互感器电压波形畸变的原因可能是以下几个方面：2.1 非线性负载导致的电压波形畸变某110kV变电站负荷最大的供电线路为某110kV专线线路，该线路的用户是一个风电发电站。

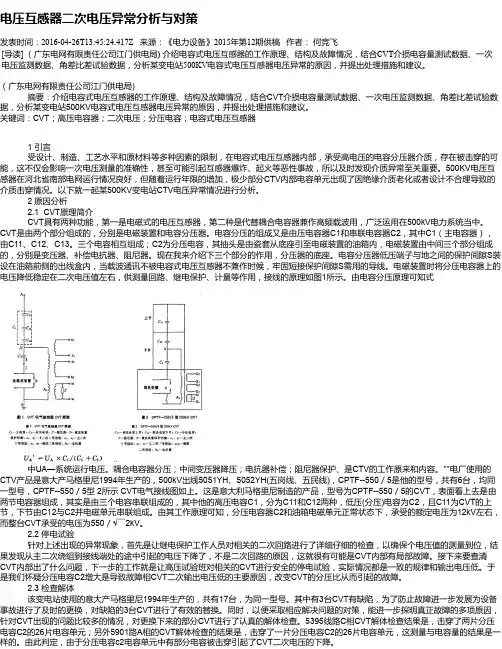

电压互感器二次电压异常分析与对策发表时间：2016-04-26T13:45:24.417Z 来源：《电力设备》2015年第12期供稿作者：何竞飞[导读] （广东电网有限责任公司江门供电局) 介绍电容式电压互感器的工作原理、结构及故障情况，结合CVT介损电容量测试数据、一次电压监测数据、角差比差试验数据，分析某变电站500KV电容式电压互感器电压异常的原因，并提出处理措施和建议。

（广东电网有限责任公司江门供电局)摘要：介绍电容式电压互感器的工作原理、结构及故障情况，结合CVT介损电容量测试数据、一次电压监测数据、角差比差试验数据，分析某变电站500KV电容式电压互感器电压异常的原因，并提出处理措施和建议。

关键词：CVT；高压电容器；二次电压；分压电容；电容式电压互感器1 引言受设计、制造、工艺水平和原材料等多种因素的限制，在电容式电压互感器内部，承受高电压的电容分压器介质，存在被击穿的可能，这不仅会影响一次电压测量的准确性，甚至可能引起互感器爆炸、起火等恶性事故，所以及时发现介质异常至关重要。

500KV电压互感器在河北省南部电网运行情况良好，但随着运行年限的增加，极少部分CTV内部电容单元出现了因绝缘介质老化或者设计不合理导致的介质击穿情况。

以下就一起某500KV变电站CTV电压异常情况进行分析。

2 原因分析2.1 CVT原理简介CVT具有两种功能，第一是电磁式的电压互感器，第二种是代替耦合电容器兼作高频载波用，广泛运用在500kV电力系统当中。

CVT是由两个部分组成的，分别是电磁装置和电容分压器。

电容分压的组成又是由压电容器C1和串联电容器C2，其中C1（主电容器），由C11、C12、C13。

三个电容相互组成；C2为分压电容，其抽头是由瓷套从底座引至电磁装置的油箱内，电磁装置由中间三个部分组成的，分别是变压器、补偿电抗器、阻尼器。

现在我来介绍下三个部分的作用，分压器的底座。

电容分压器低压端子与地之间的保护间隙S装设在油箱前侧的出线盒内，当载波通讯不被电容式电压互感器不兼作时候，牢固短接保护间隙S需用的导线。

探讨10kV系统的二次电压异常现象摘要：现阶段城市的不断地扩大，使得10kV配电系统的短路情况不断地增多，这些情况出现的主要原因是10kV系统的二次电压中的异常现象。

本文主要通过对10kV系统的二次电压的异常现象进行探讨，分析出10kV系统二次电压出现异常的原因，从而帮助电力系统维护人员及时发现问题，保证电力系统的顺利运行。

关键词：10kV系统；二次电压；异常现象由于现在的10kV配电系统的电力线路主要是将高压电缆作为主要的材料，这样就会使系统的电流逐渐变大，进而使得系统的电压不断的增大，在这种情况下就非常容易发生电力故障，因此就需要电力系统的维护人员及时的作出判断，并找出电力故障产生的原因，从而进行及时的维护修理，进而促使电力系统能够正常的运行。

10kV系统的二次电压异常现象有很多，下面将对几个主要的现象进行分析探讨，从而帮助电力系统维护人员及时的作出判断，保证电力系统的正常运行。

关于系统单相接地中出现的异常现象在系统进行单相接地时，由于系统的绝缘电阻是不变的，因此系统的电压将随着系统接地电阻的不同而产生一些差异。

关于系统单相接地中出现的异常现象主要由两个方面的原因：第一，系统发生金属性接地。

当系统发生金属性接地时，由于金属性接地的电阻为零，所以此时系统的接地电阻是为零的。

当系统的接地电阻为零时，系统的故障相电压此时也为零，这是系统的非故障电压就会增加变为相电压的1.7倍左右。

系统的电压变化如此之大，就会将系统的故障特点准确的展示出来，此时系统的维护人员就能够准确的将系统出现的故障原因找出来，就能够及时的想出解决这些故障的办法，从而维护系统的正常运行。

第二，系统发生非金属性接地。

当系统发生非金属性接地时，此时接地的电阻就不为零，而系统的电压就会随着接地电阻的变化而变化。

由于接地电阻是随时变化的，这样就会使10kV配电系统的电压中的故障现象难以轻易地被找出。

因为此时的故障不仅特点不明显，还容易与二次回路接线等具有相似特点的故障搞混，不利于系统维护人员作出准确的判断，进而及时的找到解决的办法。

变电站常见电压异常归纳分析邓邝新（湖南郴电国际发展股份有限公司）在变电运行中，我们经常会遇到各种各样电压异常的情况。

而且随着配电网络对地电容的增大以及系统短路水平的提高，电压的变化更为复杂多样。

就比如在10KV系统上发生单相接地短路时系统的耐受时间比以前更短，而10 kV系统单相接地故障的判定通常只有依靠10 kV二次电压（三相绝缘监测表）来反映，这就需要值班人员能够及时准确地判断故障并断开故障线路。

同时对系统通常出现的二次电压异常的各种原因进行归纳分析，给出判断和处理的方法。

在变电站实际运行过程中，系统二次电压异常可能由多种因素造成，包括：电压互感器高压保险熔断、低压保险熔断、一次系统接地故障、二次系统接地、耦合传递、负载不对称、三相TV伏安特性不一致、铁磁谐振、接线错误等等。

下面对不接地系统的电压异常做一个简单的归纳，以方便运行人员能够及时、准确的判断故障。

1系统单相接地故障我们知道，系统单相接地故障时，由于系统的对地电容和绝缘电阻相对固定，系统电压变化情况将随接地电阻的不同而有所不同。

当系统发生金属性接地，接地电阻等于0时，接地相与大地同电位，产生严重的中性点位移，中性点位移电压的方向与接地相电压在同一直线上，与接地相电压方向相反，大小相等，系统中性点与故障相电压重合，故障相电压为0，非故障相电压则上升为√3倍相电压即上升为线电压；当系统发生非金属性接地时，接地电阻R≠0，此时，由于零序电压向量值将随接地电阻的大小变化而变化，可能出现的情况包括：①故障相电压与滞后相电压大小相等，但小于另外一相电压。

②故障相电压小于滞后相电压，滞后相电压小于故障超前相电压。

③故障相电压大于滞后相电压，但小于超前相电压。

由此可见，当系统发生金属性接地时，故障特征较为明显，可以准确地判断出故障类型，而在系统发生非金属性接地时，由于接地电阻的不确定性，二次电压异常具有较大的隐蔽性，容易与TV保险熔断或二次回路接线错误等故障混淆，仔细分析可以发现，这种情况下至少有一相电压超过了相电压，这是保险熔断时不会出现的。

电压互感器二次电压异常情况的分析处理摘要：无论是传统的变电站还是现在的智能变电站，电压量始终是最重要的遥测量之一，它能够为各类继电保护和自动装置提供各种控制和信号，起着十分重要的作用。

电压互感器（简称压变）电压异常是变电站中较为常见并且不容忽视的问题，在发生电压异常时，应尽快做出异常判断并进行处理。

每一个运行人员，都应掌握电压异常的特征，以准确判断并快速处理运行中可能出现的各种异常。

本文介绍了几个典型电压互感器电压异常的情况处理方案，最后总结了电压互感器电压异常的处理措施。

关键词：电压异常；电压互感器；二次回路1 常见的压变电压异常常见类型与异常原因电压互感器（Potentialtransformer）是用来变换电力系统线路上电压的设备。

其可以将电力系统装置中的高压电转换为低压电，以减少高压电流对设备造成的损害。

一旦电压互感器的运行出现异常，电力系统中的终端设备就会受到高压电流的影响，出现短路、电流紊乱等现象，会造成继电保护装置的运行异常。

同时，电压互感器还可以将一次回路与二次回路分开，给测量仪表和继电保护装置供电。

电压互感器的容量较小，一般只有几伏安、几十伏安。

常见的异常类型有：（1）二次短路。

这种异常会导致熔断器设备无法正常工作，导致元件的运行出现跳闸情况，各项回路的线芯，会出现接触不到位的现象。

（2）二次回路多点接地。

此异常主要是由于电压互感器的安装问题造成的，技术人员如果没有按照相关技术规定，降低电压值的参数，就容易造成这种问题。

（3）插件烧毁异常。

这主要是由于电压互感器的负荷太重，或者回路短路造成。

2 压变电压异常的分析方法2.1 通过电压表查找电压异常当发生了不是通常发生的几种电压异常情况，变电站值班员应当合理判断电压异常原因是压变二次回路电压异常。

现场运维人员首先用万用表电压档测量电压互感器二次熔丝处或者二次侧空气开关下桩头的电压，判定电压互感器二次侧电压情况是否存在问题，接着在公用测控屏柜后柜门上的电压空气开关处进行测量，判断接入至后台机的电压情况是否符合要求。

电力系统中变电站母线电压异常分析判断及故障处理摘要:电压互感器是电力系统的重要设备，其运行对于监控母线电压非常重要。

本文主要研究了变电站母线电压的异常情况，详细分析了该现象产生的原因，并提出了相应的措施和处理建议，希望能为解决这一问题提供一定的参考。

关键词:变电站母线电压;分析判断;故障处理引言随着我们社会和经济的快速发展。

各行业对电力的需求也在增加。

电力的发展不仅需要逐步扩大自身的能源资源，还要逐步提高能源系统的管理质量。

特别是在配电网的调度工作中，往往需要对电力故障进行分析和管理，以保持我国用电的安全性和稳定性。

在此基础上，本文分析了案例，分析了电力系统总线运行中常见的异常现象，总结了常见故障的原因。

1异常情况原因分析在实际工作中，经常发生母线电压异常。

母线电压异常的原因很多。

大多数母线电压异常故障发生在35kV及更少的电力系统中。

不接地系统常使母线电压的大部分出现异常，主要是由于四个方面:高低熔丝母线保险丝、电源接地故障或相故障异常引起的PT激励特性、铁磁共振。

1.1非系统设备故障所致的异常电压现象为了确保变电站设备的安全和经济运行，运城电网每季度都有不同级别的母线电压曲线。

监测人员应验证电压曲线，以确保电压在合格范围内。

例如，根据峰值，高峰值、低峰值和平峰值，10V电压保持在0.1-10.7kV，并根据上限和下限合理地达到电压范围。

当电网实际运行时，由于有功功率，无功功率输出的变化，功率负载的增加或减少以及系统布线异常，总线电压将超出电压限制。

可以调整与设备无关的故障原因，以满足网络和用户的电压和质量要求。

针对上述情况的措施：（1）设定运行方式，合理分配负荷（2）增加或减少无功功率，改变电容器组（3）改变电网参数，停止，投或并解变压器（4）改变有功和无功的重新分配，并调整变压器旁路。

1.2母线 PT高、低压熔断器熔断高压和低压母线PT熔断器电压分析后熔断的高压熔断器:当变压器的高压侧熔断时。

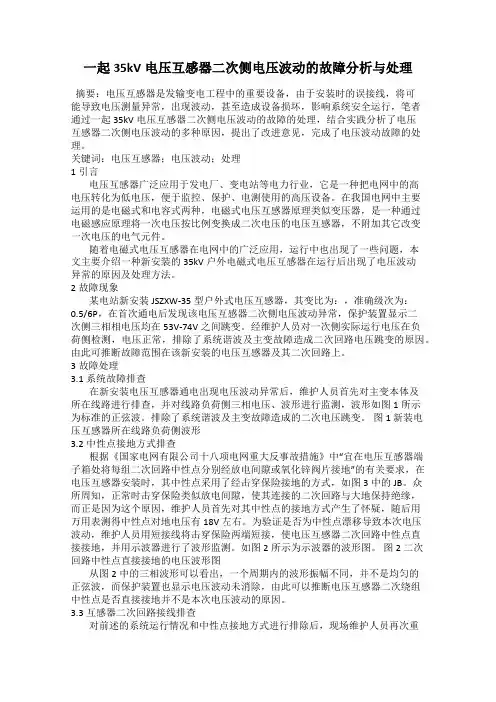

一起35kV电压互感器二次侧电压波动的故障分析与处理摘要：电压互感器是发输变电工程中的重要设备，由于安装时的误接线，将可能导致电压测量异常，出现波动，甚至造成设备损坏，影响系统安全运行，笔者通过一起35kV电压互感器二次侧电压波动的故障的处理，结合实践分析了电压互感器二次侧电压波动的多种原因，提出了改进意见，完成了电压波动故障的处理。

关键词：电压互感器；电压波动；处理1引言电压互感器广泛应用于发电厂、变电站等电力行业，它是一种把电网中的高电压转化为低电压，便于监控、保护、电测使用的高压设备。

在我国电网中主要运用的是电磁式和电容式两种，电磁式电压互感器原理类似变压器，是一种通过电磁感应原理将一次电压按比例变换成二次电压的电压互感器，不附加其它改变一次电压的电气元件。

随着电磁式电压互感器在电网中的广泛应用，运行中也出现了一些问题，本文主要介绍一种新安装的35kV户外电磁式电压互感器在运行后出现了电压波动异常的原因及处理方法。

2故障现象某电站新安装JSZXW-35型户外式电压互感器，其变比为：，准确级次为：0.5/6P，在首次通电后发现该电压互感器二次侧电压波动异常，保护装置显示二次侧三相相电压均在53V-74V之间跳变。

经维护人员对一次侧实际运行电压在负荷侧检测，电压正常，排除了系统谐波及主变故障造成二次回路电压跳变的原因。

由此可推断故障范围在该新安装的电压互感器及其二次回路上。

3故障处理3.1系统故障排查在新安装电压互感器通电出现电压波动异常后，维护人员首先对主变本体及所在线路进行排查，并对线路负荷侧三相电压、波形进行监测，波形如图1所示为标准的正弦波。

排除了系统谐波及主变故障造成的二次电压跳变。

图1 新装电压互感器所在线路负荷侧波形3.2中性点接地方式排查根据《国家电网有限公司十八项电网重大反事故措施》中“宜在电压互感器端子箱处将每组二次回路中性点分别经放电间隙或氧化锌阀片接地”的有关要求，在电压互感器安装时，其中性点采用了经击穿保险接地的方式，如图3中的JB。

配电变压器常见故障原因分析及处理摘要：在近些年来，关于配电变压器出现故障的问题时有发生。

在本篇文章中把变压器出现故障的原因作为重点，根据实际情况对变压器的异常现象进行了解，并且提出比较有效的解决和防范措施，在最大程度上避免配电变压器发生故障。

关键词：配电变压器；故障；解决措施在现代的经济发展状况下，配电变压器在电力系统中有着十分重要的位置，因为配电变压器能否正常工作会直接表现在工业、农业和社会的生产生活上。

因此总结配电变压器发生故障的原因就显得非常有必要，针对发生故障的原因提出解决方案和措施，通过总结和整理为配电变压器出现的故障进行及时修复提供资料。

一、常见的配电变压器故障在实际的生活中，比较常见的配电变压器故障主要包括几类，一般在电力停运或者试送电时会发生电压两项高一相低或者指示为零的状况，比较严重的情况是如果三相电压都超出正常的水平，则用电设备会因为电压过高出现烧毁现象。

高压保险丝也会因为温度过高出现熔断而导致停电的后果。

在遭遇恶劣的天气情况下，例如风雨雷电，配电变压器会出现送不上电的情况，有时还会发出“吱吱”或者“噼啪”的声音。

高压接线柱也可能出现温度高而烧坏的情况，在高压套管上会看出烧坏的痕迹。

除此之外变压器也可能由于自身原因原本应处于冷却状态但温度却异常升高。

变压器内的油色变换快或者从安全气道等处喷油，出现漏油、渗油的情况。

二、配电变压器出现问题的原因判断配电变压器出现故障的原因应该首先根据声音分析故障类型，才能根据不同的类型采取不同的解决措施，在最短的时间内配电变压器恢复正常工作。

配电变压器工作运行时，如果发出“啾啾”或者“吱吱”的声响，则一般情况下是由于调压分接开关不到位或者接触不良，长时间处于这种状态会造成高压熔丝熔断或者烧坏分接开关的触头；如果出现在第二相没有声音直到第三相才出现响声或者和第三相和第二相一样响声没有变化时则表明，配电变压器处于缺相的状态。

发生这种情况一般是由于三种原因，一种是因为电源缺少一相电，一种是变电变压器中一相的保险丝被熔断了，最后一种是由于高压引线比较细，在运送过程中很容易震动断线；有些情况中变压器会发出“叮叮当当”或者“吱啦吱啦”的敲击声和磁铁吸附的声音，这是由于配电变压器的零件松动掉进了配电变压器内或者穿心螺杆松动，这时配电变压器处于正常的工作状态且电压、电流、温度十分平稳，一般不影响电力运送，在停电的时候进行维修就可以了。

变压器运行中的异常情况及处理方法变压器在运行中发生故障，一般可以通过温度、声音以及仪表指示（电压和电流）的变化和气体继电器的动作指示等反映出来。

1、运行中变压器温升过高的原因及处理一般变压器的运行温度随环境温度、负荷电流的变化而变化，如果变压器环境温度不高，负载电流及冷却条件都不变，而运行温度不断上升，这说明变压器运行不正常，此时应停电检查处理。

（1）变压器绕组的匝间或层间短路由于变压器绕组的匝间或层间短路会造成温升过高，一般通过在运行中监听变压器发出的咕嘟声可进行粗略判断。

也可取变压器油样进行化验，如果发现油质变坏，或瓦斯保护动作（配有气体继电器的变压器），可以判断为变压器内部有短路故障。

如要判别发生故障的相别，可以使用测量仪表，检测运行中变压器一、二次侧的三相电压、电流的不平衡情况来加以判断，还可在停电后测量三相绕组的直流电阻加以确定。

如属变压器内部故障，应进行吊芯检修。

（2）变压器的分接开关接触不良造成温升过高分接开关接触不良，使得接触电阻过大，甚至造成局部放电或过热，导致变压器温升过高。

此类故障瓦斯继电器可能频繁动作，可由信号来判断；取变压器油样化验分析时，油的闪点将下降；通过测量变压器高压绕组的直流电阻也能判断此类故障。

如化验分析变压器油闪点降低，直流电阻有明显变化，可粗略判断是变压器分接开关接触不良。

此时应将变压器吊芯，检修分接开关。

（3）变压器铁心硅钢片间绝缘损坏，或铁心的穿心螺栓的套管绝缘损坏，造成铁心硅钢片间局部短路，致使涡流损失增大而造成局部过热。

由于变压器温升过高，会加速油的老化，油色变暗，闪点降低，气体继电器也可能频繁动作，此时应进行吊芯检修。

（4）变压器允许过负荷变压器可以在正常过负荷和事故过负荷的情况下运行。

正常过负荷是在不减少变压器使用寿命条件下的过负荷。

负荷高峰或低谷、环境温度高或低，都会使变压器绝缘寿命减少或增加。

按绝缘寿命增减相互补偿的原则，若低负荷期间负荷小于额定容量、高峰负荷期间则允许过负荷；夏季最高负荷低于额定容量时，冬季允许过负荷。

变压器常见故障分析变压器是电力系统中常见的重要设备之一，负责将高电压输电线路的电能转换为适合分配和使用的低电压，以满足终端用户的需求。

然而，由于操作不当、设备老化、环境因素等原因，变压器常常会发生各种故障。

本文将就变压器常见的故障进行分析，并提供相应的解决方案。

一、外部故障1.雷击：在雷暴天气中，变压器容易受到雷电击打，导致绕组和绝缘体损坏，甚至引发火灾事故。

解决方法：安装避雷设施，如避雷针和避雷线等，以提高变压器的防雷性能。

2.外力损伤：变压器可能会受到外部冲击，造成各种绝缘部件的损坏。

解决方法：加强安全教育和培训，提高操作人员的安全意识，确保周围环境的安全。

3.污染：变压器可能会受到周围环境的污染，如灰尘、湿度过高等，导致绝缘性能下降。

解决方法：定期清理变压器外表面，确保周围环境的清洁。

4.水淹：由于自然灾害或设备故障，变压器可能会进水，导致绝缘损坏。

解决方法：安装防水设备，如防水柜和排水装置等，确保变压器的安全运行。

二、内部故障1.绕组短路：绕组内部可能会出现短路故障，导致电流异常增大、温升过高等。

解决方法：检查绕组间的绝缘状况，及时更换绝缘件，确保绕组的正常运行。

2.绝缘老化：长时间运行后，绝缘材料容易老化，导致介电强度降低，容易引发故障。

解决方法：定期检测绝缘材料的状况，及时更换老化的绝缘件，延长变压器的使用寿命。

3.内部连接松动：由于设备老化、外力振动等原因，变压器内部的连接件可能会松动，导致接触不良、电流过大等故障。

解决方法：定期检查各个连接点的紧固情况，及时修复和加固连接件。

4.油漏：变压器的绝缘介质是植物油，长时间运行后，容易出现渗漏和泄漏现象，导致绝缘性能下降。

解决方法：定期检查变压器的油位和油质，及时更换老化的植物油，确保绝缘性能的稳定。

三、其他故障1.过载：由于用户需求增加或系统故障等原因，变压器可能会发生过载，导致温度升高、绝缘损坏等故障。

解决方法：合理规划负载，增加变压器容量，确保变压器的额定工作范围内运行。

不接地系统中PT二次电压异常情况分析Don't earthing system PT secondary voltage abnormal situation analysisQinXueHan(wuxi constant chi electric power development co., LTD. 214161)1.前言在35 kV及以下中性点不接地系统中，目前均采用电磁式电压互感器来监测系统一次电压荷系统的绝缘情况。

其工作原理是：当高压电网的绝缘正常时，由于电网三相电压对称，辅助二次绕组开口三角两端的电压为零，即Ùax＝Ùa＋Ùb＋Ùc＝0，绝缘监测装置不动作；当高压电网发生单相接地故障时，在辅助二次绕组开口三角两端将产生零序电压，此时Ùax＝Ùa＋Ùb＋Ùc＝3Ù0≠0(Ù0表示辅助二次绕组每相零序电压)。

2.几个案例例一：旭明变电所投运时，先是发现有一相电压非常低，其余两相电压正常，零序电压一次电压2KV，监控系统未报接地故障。

初步判断为低压熔丝熔断。

后把PT二次侧所有熔丝全部拔掉，经检查发现有两个回路低压熔丝熔断。

更换好PT保险后，监控系统指示I段母线单相接地，A相电压为11KV，B相电压出现跌落现象，C相为11kV，又变为典型的接地现象，直接在电压小母线上测量电压，与监控系统的指示情况一致。

二次绕组的零序电流便在铁芯中激励起零序磁通，零序磁通感应一个零序电势Ùko,使得原来对称的三相电压Ùa、Ùb、Ùc变成不对称的三相电压Ùa'、Ùb'、Ùc'，即A、C相电压升为线电压，B相为零，电压向量图如图1所示。

故障排除后，系统电压恢复平衡，但是2KV零序电压未消失，再次检查保险完好，怀疑为三相PT伏安特性不一致，经查实该组PT比角差试验符合要求，后确定为PT中性点消谐器质量问题(有开路现象)，将消谐器短接后，故障消失。

运行中变压器的异常原因分析与处理一、引言变压器是电力系统中不可或缺的重要设备，它承担着将高压输电线路的电能转变为低压供电线路所需的功能。

而变压器在长时间的运行中，难免会出现一些异常情况，可能会导致设备的损坏甚至造成事故，因此对于运行中变压器的异常原因进行分析并采取相应的处理措施显得尤为重要。

本文将就运行中变压器的异常原因进行详细的分析，并提出对应的处理方法，以期能够帮助相关从业人员更好地保障电力系统的安全稳定运行。

二、异常原因分析1. 变压器过载变压器过载是指变压器长时间工作在超过其额定负荷范围的工况下，这是导致变压器异常的一种常见原因。

变压器过载可能是由于系统负荷增加导致变压器的额定容量不足，也可能是由于变压器内部散热不良、冷却系统故障等原因导致的。

过载会引起变压器内部温度升高，从而导致绝缘材料老化，严重时甚至引发绝缘击穿，造成变压器的损坏。

处理方法：针对变压器过载问题，首先应对变压器的负荷情况进行合理规划和管理，避免长时间处于过载状态。

应保证变压器冷却系统的正常运行，定期清洗、检查冷却器、风机，确保其通风良好。

对于额定容量不足的情况，可以通过增加变压器容量或者分流负载来解决。

2. 绝缘老化变压器的绝缘系统是确保变压器正常运行的重要组成部分，而绝缘老化是导致变压器故障的另一常见原因。

绝缘老化可能是由于变压器长时间工作在高温状态下导致的，也有可能是由于潮湿、污染、电气应力等因素导致的。

处理方法：对于绝缘老化问题，首先应定期对变压器的绝缘系统进行检测和维护，定期检查变压器绝缘油的情况，确保其绝缘性能符合要求。

应保持变压器周围环境的清洁和干燥，避免绝缘系统被潮湿、污染等因素影响。

对于已经老化的绝缘部件，可以考虑更换或修复。

3. 短路变压器短路是指变压器内部或者与外部电路之间发生短路故障，短路可能由于绝缘损坏、绝缘击穿、涌入电压过高等原因引发。

短路会导致变压器内部电磁力和热力急剧增加，从而引起线圈和绝缘材料的损坏，甚至严重时引发火灾。

浅议变压器常见故障及处理摘要：变压器在电力系统的安全、平稳运行中起着至关重要的作用;本文从变压器的结构和原理入手,结合我场变压器的实际情况,针对实际变电运行中变压器的主要异常现象和原因进行分析,提出一些自己的观点;关键词：变压器原理结构参数异常处理引言：电力是现在工业的主要能源,并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能,以减少此过程中的损耗;而实际中由于发电机结构上的限制,通常只能发出10kv的电压,因此,必须经过变压器的升压才可以完成电能的输送;变压器也理所应当成为电力系统中核心设备之一;如果变压器出现了故障,就会在很大程度上影响电能的输送以及正常的变电运行,所以能够掌握和分析变压器常见的故障和异常现象,及主要原因,提出防范解决措施,就显得尤为重要;电力变压器是利用电磁感应原理制成的一种静止的电力设备;它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能,是电力系统中重要电气设备;下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍：一、变压器的分类、结构及主要参数一、变压器的分类根据用途的不同,变压器可以分为电力变压器220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器、特种变压器电炉变压器、电焊变压器、仪用互感器电压、电流互感器;根据相数分为,单相变压器和三相变压器;根据冷却方式分为,油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器;根据分接开关的种类分为有载调压变压器和无载调压变压器;根据绕组数分为,单绕组变压器、双绕组变压器和三绕组变压器;二、变压器的结构虽然变压器的种类依据不同方式进行分类,有很多种,但是一般常用的变压器的结构都很相似：1、绕组：变压器的电路部分;2、铁芯：变压器的磁路部分;3、油箱：变压器的外壳,内装满变压器油绝缘、散热;4、油枕：对油箱里的油起到缓冲作用,同时减小油箱里的油与空气的接触面积,不易受潮和氧化;5、呼吸器：利用硅胶吸收空气中的水分;6、绝缘套管：变压器的出线从油箱内穿过油箱盖时必须经过绝缘套管以使带电的引线与接地的油箱绝缘;7、分接开关：可以实现电压的调节;8、防爆管：防止变压器内部出现故障时,发生爆炸;9、瓦斯继电器：安装于油箱与油枕的连接管上,当变压器内部因故障产生气体时发出信号或跳闸,保护变压器;除此之外,变压器还有很多小的附件,比如油位表、温度计等,在这就不一一叙述了;三、变压器的主要参数1、额定容量kVA：在额定电压、额定电流下连续运行时,能输送的容量;2、额定电压kV：变压器长时间运行时所能承受的工作电压;3、额定电流A: 变压器在额定容量下,允许长期通过的电流;4、空载损耗kW: 当以额定频率的额定电压施加在一个绕组的端子上,其余绕组开路时所吸取的有功功率;5、空载电流%: 当变压器在额定电压下二次侧空载时,一次绕组中通过的电流;一般以额定电流的百分数表示;6、负载损耗kW: 把变压器的二次绕组短路,在一次绕组额定分接位置上通入额定电流,此时变压器所消耗的功率;7、阻抗电压%：把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流等于额定值时,此时一次侧所施加的电压.一般以额定电压的百分数表示;二、本场变压器的概述我场有两台变压器,1主变和2主变：1主变为双绕组有载调压油浸式变压器25油,采用Yn,d11接线、自然风冷的方式;1变压器容量为5万KVA ,额定电压为110kv,高压侧额定电流为,低压侧,高压侧有分接头,分为17个档位,可以实现带负荷调节档位;空载电流为%,短路阻抗为%;2主变也为双绕组有载调压油浸式变压器45油,同样采用Yn,d11接线、冷却方式为强迫风冷;2变压器容量为10万KVA ,额定电压为110kv,高压侧额定电流为,低压侧,高压侧有分接头,分为17个档位,同样可以通过改变线圈的匝数实现带负荷调节档位;空载电流为%,短路阻抗为%;一期33台风机出口均为690v电压,经过风机箱变升压至35kv后,分成四路进线送至1主变低压侧,升成110kv后上网;二期57台风机出口同样为690v电压,经过风机箱变升压至35kv后,分为六路进线送至2主变低压侧,升压至110kv后上网;三、变压器的异常现象及分析可见,变压器是整个风场的核心,如果出了问题,则风机发出的电也送不出去,影响整个风电场的运行,甚至于出现严重的人身设备事故;下面就对变压器常见的异常现象检测方法及异常原因进行一下分析;一、检查和检测变压器异常的一般方法1、听：有无机械响声,叮当、呼呼声,叭、叭爆裂声,吱、吱声,轰轰声,尖叫声,咕嘟声等;2、观：负荷电流的大小及摆动幅度,三相电流是否均匀；油色的变化；外表有无异常情况;3、测：测量三相直流电阻值；测试三相电流的平衡度及大小；测试绝缘电阻值;二、变压器声音异常变压器发出的异常声音因素很多,故障部位也不尽相同,只有不断地积累经验,才能作出准确判断,进行处理 ;用木棒的一端顶在变压器的油箱上,另一端贴近耳边仔细听,据其异常声音可判断故障;1、变压器发出很高而且沉重的“嗡嗡”声,这是由于过负荷引起的,可以从电流表判断出来;2、变压器发出“叮叮当当”的敲击声或“呼…呼…”的吹风声以及“吱啦吱啦”的象磁铁吸动小垫片的声音,而变压器的电压、电流和温度却正常,绝缘油的颜色、温度与油位也无大变化;可能是个别零件松动如铁芯的穿芯螺丝夹得不紧或有遗漏零件在铁芯上,这时应停止变压器运行,进行检查;3、变压器发出"咕噜咕噜"的开水沸腾声;可能是绕组有较严重的故障,分接开关的接触不良而局部点有严重过热或变压器匝间短路,使其附近的零件严重发热而油气化;应立即停止变压器运行,进行检修;4、变压器发出“噼啪”或“吱吱”既大又不均匀的声,可能是变压器的内部接触不良,或绝缘有击穿现象;应将变压器停止运行,进行检修;5、变压器发出“嘶嘶”或“哧哧”的声音,可能是变压器高压套管脏污,在气候恶劣或夜间时,还可见到蓝色、紫色的小火花,此时,应清理套管表面的脏污,再涂上硅油或硅脂等涂料;6、变压器发出像青蛙的“唧哇唧哇”的叫声,外部线路断线或短路；变压器发出“轰轰”的声音,低压线路发生接地或出现短路事故；变压器发出像老虎的吼叫声,短路点较近;7、变压器发出连续的、有规律的撞击或摩擦声,可能是变压器某些部件因铁芯振动而造成机械接触,或是因为静电放电引起的异常响声,而各种测量表计指示和温度均无反应,这类声音虽然异常,但对运行无大危害,不必立即停止运行,可在计划检修时予以排除;8、变压器发出的声音较平常尖锐,可能是电网发生单相接地或产生谐振过电压;应该随时监测;9、变压器瞬间发出“哇哇”声或“咯咯”间歇声,此时有大容量的动力设备起动,负荷变化较大,使变压器声音增大;10、变压器发出“噼啪”噪音,严重时将会有巨大轰鸣声,系统可能有短路或接地;三、变压器温度异常升高运行时变压器在负荷和散热条件、环境温度都不变的情况下,温度不断升高,应先查明原因,再采取相应的措施予以排除;如果是变压器内部故障引起的,应停止运行,进行检修;引起温度异常升高的原因有：1、变压器绕组局部层间或匝间的短路,内部接点有故障,接触电阻加大,二次线路上有大电阻短路等等；2、变压器铁芯局部短路、夹紧铁芯用的穿芯螺丝绝缘损坏；3、因漏磁或涡流引起油箱、箱盖等发热；4、长期过负荷运行或事故过负荷；5、散热条件恶化等;四、油枕或防爆管喷油爆炸喷油爆炸是变压器内部短路电流和高温电弧使变压器油迅速老化,而继电保护装置又未能及时切断电源,使故障较长时间持续存在,箱体内部压力持续加大,高压油气从防爆管或箱体其它强度薄弱处喷出造成事故;故障的原因有：1、匝间短路等局部过热使绝缘损坏；变压器进水使绝缘受潮损坏；雷击等过电压使绝缘损坏等导致内部短路;2、线组导线焊接不良、引线连接松动等因素在大电流冲击下可能造成断线,断点处产生高温电弧使油气化促使内部压力增高;五、油色显著变化和严重漏油1、绝缘油在运行时可能与空气接触,并逐渐吸收空气中的水份,从而降低绝缘性能;发现油内含有碳粒和水分,油色变暗,绝缘强度降低,易引起绕组与外壳击穿,应及时更换变压器油;2、变压器焊缝开裂或密封件失效；运行中受到振动；外力冲撞；油箱锈蚀严重而破损等都会漏油;变压器在运行中渗漏油不严重,油位在规定的范围内,仍可继续运行或安排计划检修;变压器油渗漏严重,或连续从破损处不断外溢,以致于油位计已见不到油位,应立即停止运行,补漏和加油;六、绝缘瓷套管出现闪络和爆炸1、套管密封不严,因进水或潮气浸入使绝缘受潮而损坏；2、电容式套管绝缘分层间隙存在内部形成的游离放电；3、套管表面积垢严重,以及套管上有较大的碎片和裂纹,在大雾或小雨时均会造成套管闪络和爆炸事故;对套管上的尘埃,应定期予以清除;发现套管有裂纹或碰伤应及时更换;七、分接开关故障变压器油箱上有“吱吱”的放电声,电流表随声音发生摆动,瓦斯保护可能发出信号,油的闪点降低,都可能是分接开关故障;故障原因有:1、分接开关触头弹簧压力不足,使有效接触面积减少,以及严重磨损等引起分接开关烧毁；2、分接开关接触不良,经受不起短路电流的冲击而发生故障；3、切换分接开关时,由于分头位置切换错误,引起开关烧坏；4、相间距离不够,或绝缘材料性能降低,在过电压作用下短路;测量分接头的直流电阻,若完全不通,是分接头全部烧坏；若分接头直流电阻不平衡,是个别触头烧坏;分接头全部烧坏时,应及时更换;八、变压器着火1、变压器着火的主要原因可能是：1、套管的破损和闪络,油溢出后在顶部燃烧；2、变压器内部故障,使外壳或散热器破裂,使燃烧的油溢出;2、变压器着火后的处理措施：1、确定变压器的着火部位,若上部着火或者内部着火时,应汇报上级,通知主控将故障的变压器停电;2、拉开着火变压器两侧的刀闸,并断开变压器冷却装置电源;3、若变压器的油溢出在顶盖上着火,应打开变压器下部放油阀放油,使油面低于着火处;4、若因为变压器的内部故障引起着火,应禁止放油,防止变压器发生爆炸;5、变压器灭火,应使用CO2、及1211喷雾器进行灭火;6、变压器进行灭火时,应穿绝缘靴、戴绝缘手套,注意不得将液体喷到带电设备上;7、按照安规的规定正确处理,并做好安全措施;九、三相电压不平衡1、三相负载不平衡引起中性点位移；2、系统发生铁磁谐振；3、绕组局部发生匝间和层间短路;如果三相电压不平衡时,应先检查三相负荷情况;对△/Y接线的三相变压器,如三相电压不平衡,电压超过5V以上则可能是变压器有匝间短路,须停电处理;对Y/Y接线的变压器,在轻负荷时允许三相对地电压相差10%,在重负荷的情况下要力求三相电压平衡;四、变压器在运行中不正常现象的处理方法一运行中的不正常现象的处理1、值班人员在变压器运行中发现不正常现象时,应设法尽快消除,并报告上级和做好记录;2、变压器有下列情况之一者应立即停运,若有运用中的备用变压器,应尽可能先将其投入运行：1、变压器声响明显增大,很不正常,内部有爆裂声；2、严重漏油或喷油,使油面下降到低于油位计的指示限度；3、套管有严重的破损和放电现象；4、变压器冒烟着火;3、当发生危及变压器安全的故障,而变压器的有关保护装置拒动,值班人员应立即将变压器停运;4、当变压器附近的设备着火、爆炸或发生其他情况,对变压器构成严重威胁时,值班人员应立即将变压器停运;5、变压器油温升高超过规定值时,值班人员应按以下步骤检查处理：1、检查变压器的负载和冷却介质的温度,并与在同一负载和冷却介质温度下正常的温度核对；2、核对温度装置；3、检查变压器冷却装置或变压器室的通风情况;若温度升高的原因由于冷却系统的故障,且在运行中无法检修者,应将变压器停运检修；若不能立即停运检修,则值班人员应按现场规程的规定调整变压器的负载至允许运行温度下的相应容量;在正常负载和冷却条件下,变压器温度不正常并不断上升,且经检查证明温度指示正确,则认为变压器已发生内部故障,应立即将变压器停运;6、变压器中的油因低温凝滞时,应不投冷却器空载运行,同时监视顶层油温,逐步增加负载,直至投入相应数量冷却器,转入正常运行;7、当发现变压器的油面较当时油温所应有的油位显著降低时,应查明原因;补油时应遵守规程规定,禁止从变压器下部补油;8、变压器油位因温度上升有可能高出油位指示极限,经查明不是假油位所致时,则应放油,使油位降至与当时油温相对应的高度;9、铁芯多点接地而接地电流较大时,应按排检修处理;在缺陷消除前,可采取措施将电流限制在100mA左右,并加强监视;三变压器跳闸和灭火1、变压器跳闸后,应立即查明原因;2、如综合判断证明变压器跳闸不是由于内部故障所引起,可重新投入运行;若变压器有内部故障的征象时,应作进一步检查;五、结语虽然变压器出现的异常现象的原因比较多,但是只要我们在日常运行中多听、多看、多记,积累实际中的经验,对处理问题就有很大的帮助;同时除了依靠我们的日常积累的经验进行分析处理外,还有就是要依据当时的具体的故障现象、各个参数变化以及保护动作情况进行综合分析、判断、处理;。

变压器二次侧相电压异常情况的分析陈辉中条山有色金属集团有限公司生产部山西垣曲043700北方铜业侯马冶炼厂二期工程5万吨电解铜扩建项目需要新投入一台主变，型号为SFZ10-1250/110，低压侧为6KV，生产厂家为陕西铜变实业股份有限公司，主变编号为2#，与1#主变分列运行。

1.2#主变试运期的异常情况2#主变试运初期，只带Ⅱ段高压开关，6KV侧并没有接带负荷，变压器相当于空载运行，此时Ⅱ段电压互感器二次回路相电压显示异常，其中两相显示3700V左右，一相2400V左右，严重不平衡。

经过与变压器生产厂家共同检查分析，决定采纳厂家意见：即让变压器带负荷运行，再看各相对地电压的变化情况。

2#主变带负荷后（约2000KW），各相对地电压基本平衡，均为3700V左右。

2. 原因分析2.1 对变压器本身及Ⅱ段高压开关系统进行检查首先对2#主变的绕组和母线及Ⅱ段高压开关系统进行了认真检察，未发现6KV侧绕组、母线及Ⅱ段高压开关系统存在单相接地故障。

同时，又查看了变压器出厂试验报告和安装后的试验报告，两份试验报告均显示变压器各项试验结果合格，所以认为变压器本身的质量性能应该没有问题。

2.22#变压器空载运行状态的分析变压器运行资料的有关章节中讲到“在中性点不接地的电力系统中，中性点的电位是不固定的，它随着系统对地电容的改变而改变。

当线路不换位或者换位不完善，各相对地电容不相等时，三相电容电流的相量和将不等于零，变压器中性点呈现一定的电位，叫做不对称电压”据以上基本原理，我们认为2#主变处于空载运行状态时，该变压器的负载仅是纯电容性负载，由于各相对地电容的不一致性，造成电力系统中性点的偏移，三相对地电压不平衡。

2.32#变压器负载运行状态的分析2#主变低压母线接入6KV电力系统，带2000KW负荷运行。

由于该厂所带负载是以电感、电阻为主要成分的感性负载，各相对地电容也当要比2#主变空载运行时的母线对地电容大很多倍。
