控制阀门阻塞流判断及KV值计算选型

调节阀的计算选型调节阀的计算选型是指在选用调节阀时，通过对流经阀门介质的参数进行计算，确定阀门的流通能力，选择正确的阀门型式、规格等参数，包括公称通径，阀座直径，公称压力等，正确的计算选型是确保调节阀使用效果的重要环节。

1．调节阀流量系数计算公式 1.1 流量系数符号：Cv —英制单位的流量系数，其定义为：温度60°F （15.6℃）的水，在16/in 2(7KPa)压降下，每分钟流过调节阀的美加仑数。

Kv —国际单位制（SI 制）的流量系数，其定义为：温度5~40℃的水，在105Pa 压降下，每小时流过调节阀的立方米数。

注：Cv ≈1.16 Kv1.2 不可压缩流体（液体）Kv 值计算公式式中：P 1—阀入口绝对压力KPa P 2—阀出口绝对压力KPaQ L —液体流量 m 3/h ρ—液体密度g/cm 3 F L —压力恢复系数，与调节阀阀型有关，附后 F F —流体临界压力比系数，C V FP P F /28.096.0-=P V —阀入口温度下，介质的饱和蒸汽压（绝对压力KPa ） P C —物质热力学临界压力（绝对压力KPa ）注：如果需要，本公司可提供部分介质的P V 值和P C 值 1.2.2 高粘度液体Kv 值计算当液体粘度过高时，按一般液体公式计算出的Kv 值误差过大，必须进行修正，修正后的流量系数为R VF K V K ='式中：K ′V—修正后的流量系数 K V —不考虑粘度修正时计算的流量系数 F R —粘度修正系数 （FR 值从F R ~Rev 关系曲线图中确定）计算雷诺数Rev 公式如下：对于只有一个流路的调节阀，如单座阀、套筒阀、球阀等：VL L K F Q v 70700Re =对于有二个平行流路的调节阀，如双座阀，蝶阀，偏心旋转阀等：VL L K F VQ v 49490Re =式中：P 1—阀入口绝对压力KPa P 2—阀出口绝对压力KPaQg —气体流量 Nm 3/h G —气体比重（空气=1）t —气体温度℃ Z —高压气体（PN ＞10MPa ）的压缩系数 注：当介质工作压力≤10MPa 时，Z=1；当介质工作压力＞10MPa 时，Z ＞1，具体值查有关资料。

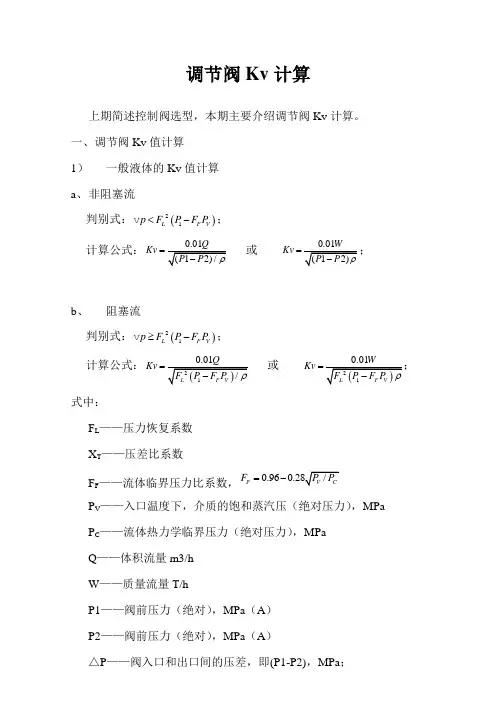

调节阀Kv 计算上期简述控制阀选型，本期主要介绍调节阀Kv 计算。

一、调节阀Kv 值计算1） 一般液体的Kv 值计算a 、 非阻塞流判别式：()21L F V p F P F P <-V ；计算公式：Kv =或Kv =；b 、 阻塞流 判别式：()21L F V p F P F P ≥-V ；计算公式：Kv =或Kv =式中：F L ——压力恢复系数X T ——压差比系数F F ——流体临界压力比系数，0.96F F =-P V ——入口温度下，介质的饱和蒸汽压（绝对压力），MPaP C ——流体热力学临界压力（绝对压力），MPaQ ——体积流量m3/hW ——质量流量T/hP1——阀前压力（绝对），MPa （A ） P2——阀前压力（绝对），MPa （A ）△P ——阀入口和出口间的压差，即(P1-P2)，MPa ；ρ——介质密度，Kg/m 3 表1 调节阀的压力恢复系数F L,、临界压差比系数X T调节阀的类型 单座阀 双座阀 套筒阀 角型阀 V 型球阀 偏心旋转阀 蝶阀 VPVN VM VS VV VE VW 流开 流关任意 流开 流关 流开 流关 任意 流开 90° 60° F L 0.90 0.800.85 0.90 0.80 0.93 0.80 0.62 0.85 0.55 0.68 X T 0.72 0.55 0.70 0.75 0.70 0.56 0.53 0.40 0.61 0.72 0.522） 低雷诺数修正（高粘度液体KV 值的计算）当流经阀门的介质为高粘度、低流速或相当低的压差液体时，此时流体在阀门处于低雷诺数（层流）状态，（流经调节阀流体雷诺数Rev 小于104），需对Kv 值进行粘度修正。

计算公式：'/V V R K K F =在求得雷诺数Rev 值后可查曲线图得F R 值。

计算调节阀雷诺数Rev 公式如下：对于单座阀、套筒阀、角阀、球阀等只有一个流路的阀Re 70700L Vv v F K = 对于双座阀、碟阀、偏心旋转阀等具有二个平行流路的阀Re 49490L VQ v v F K =。

压力恢复系数F L =0.55液体临界压力Pc=3208.2psia流量Q =850液体比重Sg=1液体的蒸气压力Pv=45.6上游压力P1=284.3下游压力P2=0压力降△P=P1-P2=284psia阻塞压力降△Pc1=F L 2(P1-Pv)=72.2psia 阻塞压力降△Pc2=F L 2(P1-(0.96-0.28 )Pv =73.9psia比较Pv与0.5P1值的大小阻塞压力降△Pc =72.20675比较△P与△Pc的大小判别流动状态阀门系数Cv值=100.0299442压力恢复系数F L=0.9流量Q =2000000气体重度Gg =1上游压力P1=1314.7下游压力P2=1000压力降△P =P1-P2=315psia温度T =68°F 绝对上游温度T1(°R=°F+460)=528°F判别流动状态查附表1IF(Pv＜0.5P1,△Pc=△Pc1,否则为△Pc=△Pc2)gal/min2psia psia psia psia =50.4阀门系数Cv2值一般流动阻塞流动查附表1查附表2IF(△P＜△Pc,为一般流动"1",否则为阻塞流动"2")psia 1阀门系数Cv值一.液体IF(△P＜△Pc,Cv="Cv1",否则为Cv="Cv2")psia Q =阀门系数Cv1值=Q=100scfh 阀门系数Cv1值==56比较 与0.5F L 2的大小IF( ＜0.5F L 2,为一般流动"1",否则为阻塞流动"2")一般流动PcSg ∆P Sg ∆21211360P P P GgT Q +•∆12GgT Q阀门系数Cv值=55.99217258计算程序使用说明:1.黄色区域需输入已知条件数据.2.粉红区域为阀门系数Cv值的结果.3.Kv=0.85CvIF( ＜0.5F L 2,Cv="Cv1",否则为Cv="Cv2")37.8阻塞流动F L阀门系数Cv2值==•1121178P GgT Q附表1:典型附表2:常用。

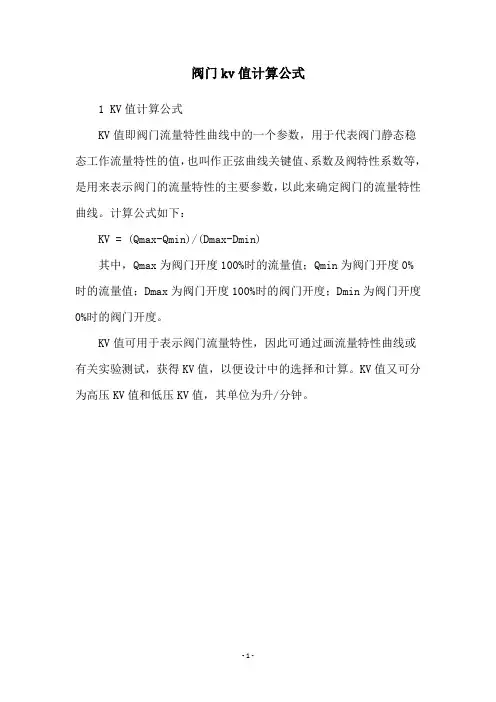

阀门kv值计算公式
1 KV值计算公式
KV值即阀门流量特性曲线中的一个参数，用于代表阀门静态稳态工作流量特性的值，也叫作正弦曲线关键值、系数及阀特性系数等，是用来表示阀门的流量特性的主要参数，以此来确定阀门的流量特性曲线。

计算公式如下：
KV = (Qmax-Qmin)/(Dmax-Dmin)
其中，Qmax为阀门开度100%时的流量值；Qmin为阀门开度0%
时的流量值；Dmax为阀门开度100%时的阀门开度；Dmin为阀门开度0%时的阀门开度。

KV值可用于表示阀门流量特性，因此可通过画流量特性曲线或有关实验测试，获得KV值，以便设计中的选择和计算。

KV值又可分为高压KV值和低压KV值，其单位为升/分钟。

- 1 -。

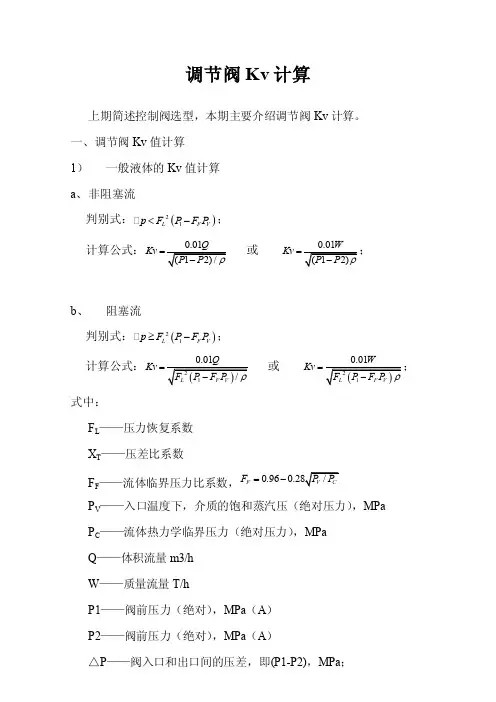

调节阀Kv 计算上期简述控制阀选型，本期主要介绍调节阀Kv 计算。

一、调节阀Kv 值计算 1）一般液体的Kv 值计算a 、 非阻塞流判别式：()21L F V p F P F P <- ；计算公式：Kv = 或Kv =；b 、阻塞流判别式：()21L F V p F P F P ≥- ； 计算公式：Kv = 或Kv =式中：F L ——压力恢复系数 X T ——压差比系数F F ——流体临界压力比系数，0.96F F =-P V ——入口温度下，介质的饱和蒸汽压（绝对压力），MPa P C ——流体热力学临界压力（绝对压力），MPa Q ——体积流量m3/h W ——质量流量T/hP1——阀前压力（绝对），MPa （A ）P2——阀前压力（绝对），MPa （A ）△P ——阀入口和出口间的压差，即(P1-P2)，MPa ；ρ——介质密度，Kg/m 32）低雷诺数修正（高粘度液体KV 值的计算）当流经阀门的介质为高粘度、低流速或相当低的压差液体时，此时流体在阀门处于低雷诺数（层流）状态，（流经调节阀流体雷诺数Rev 小于104），需对Kv 值进行粘度修正。

计算公式：'/V V R K K F =在求得雷诺数Rev 值后可查曲线图得F R 值。

计算调节阀雷诺数Rev 公式如下：对于单座阀、套筒阀、角阀、球阀等只有一个流路的阀Re v =图1式中：Kv ’——粘度修正后的计算Kv 值 F R ——雷诺数系数，根据ReV 值可计算出 ν——运动粘度，10-5m 2/s 3）气体的Kv 值计算a 、 一般气体I 判别式：210.5P P >；计算公式：Kv =；II 判别式：210.5P P ≤；计算公式：Kv =式中：Q N ——标准状态下气体流量，Nm 3/h ρN ——标准状态下气体密度，Kgf/Nm 3 P1——阀前压力（绝对），KPa （A ）P2——阀前压力（绝对），KPa （A ） t ——气体温度，℃ b 、高压气体（P 1>10MPa ）I 判别式：210.5P P >；计算公式：Kv =；II 判别式：210.5P P ≤；计算公式：Kv =式中：Z ——气体压缩系数，由《仪表数据手册》气体物理特性查找。

调节阀的流通能力Kv值，是调节阀的重要参数，它反映流体通过调节阀的能力，也就是调节阀的容量。

根据调节阀流通能力Kv值的计算，就可以确定选择调节阀的口径。

为了正确选择调节阀的尺寸，必须准确计算调节阀的额定流量系数Kv值。

调节阀额定流量系数的定义是：在规定条件下，即控制阀的两端压差为105Pa，流体的密度为1g/cm3，额定行程时流经调节阀以m3/h或t/h的流量数。

1.一般液体的Kv值计算a.非阻塞流式中：FL—压力恢复系数，查表1。

FF—液体临界压力比系数，F=0.96-0.28Pv—调节阀入口温度下，液体的饱和蒸汽压（绝对压力），查表4～表10。

Pc—物质热力学临界压力，查表2和表3。

QL—液体流量m3/h。

ρ—液体密度g/cm3P1—阀前压力（绝对压力）KPa.P2—阀后压力（绝对压力）KPa.b.阻塞流式中：各字母含义及单位同前。

2.低雷诺数修正（高粘度液体Kv值的计算）液体粘度过高时，由于雷诺数下降，改变了流体的流动状态，在Re<2300时流体处于低速层流，这样按原来公式计算出的Kv值，误差较大，必须进行修正。

此时计算公式为：式中：φ—粘度修正系数，由Re查图求得。

对于单座调节阀、套筒调节阀、角形阀等只有一个流路的调节阀：Re=70000对于双座调节阀、蝶阀等具有二个平行流路的阀门：Re=49600式中：K''v—不考虑粘度修正时计算的流通能力。

γ—流体运动粘度mm2/s。

雷诺数Re粘度修正曲线3.气体的Kv值的计算：a.一般气体当P2>0.5P1时当P2≤0.5P1时式中：Qg—标准状态下气体流量m3/h，Pm—(P1、P2为绝对压力)KPa,△P=P1-P2G—气体比重（空气G=1），t—气体温度℃b.高压气体（PN>10MPa）当P2>0.5P1时，当P2≤0.5P1时，式中：Z—气体压缩系数，可查GB2624-81《流量测量节流装置的设计安装和使用》。

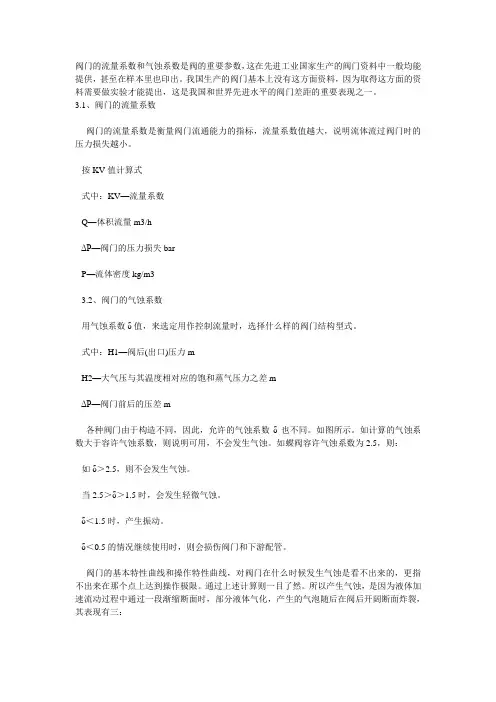

阀门的流量系数和气蚀系数是阀的重要参数，这在先进工业国家生产的阀门资料中一般均能提供，甚至在样本里也印出。

我国生产的阀门基本上没有这方面资料，因为取得这方面的资料需要做实验才能提出，这是我国和世界先进水平的阀门差距的重要表现之一。

3.1、阀门的流量系数阀门的流量系数是衡量阀门流通能力的指标，流量系数值越大，说明流体流过阀门时的压力损失越小。

按KV值计算式式中：KV—流量系数Q—体积流量m3/hΔP—阀门的压力损失barP—流体密度kg/m33.2、阀门的气蚀系数用气蚀系数δ值，来选定用作控制流量时，选择什么样的阀门结构型式。

式中：H1—阀后(出口)压力mH2—大气压与其温度相对应的饱和蒸气压力之差mΔP—阀门前后的压差m各种阀门由于构造不同，因此，允许的气蚀系数δ也不同。

如图所示。

如计算的气蚀系数大于容许气蚀系数，则说明可用，不会发生气蚀。

如蝶阀容许气蚀系数为2.5，则：如δ＞2.5，则不会发生气蚀。

当2.5＞δ＞1.5时，会发生轻微气蚀。

δ＜1.5时，产生振动。

δ＜0.5的情况继续使用时，则会损伤阀门和下游配管。

阀门的基本特性曲线和操作特性曲线，对阀门在什么时候发生气蚀是看不出来的，更指不出来在那个点上达到操作极限。

通过上述计算则一目了然。

所以产生气蚀，是因为液体加速流动过程中通过一段渐缩断面时，部分液体气化，产生的气泡随后在阀后开阔断面炸裂，其表现有三：(1)发生噪声(2)振动(严重时可造成基础和相关构筑物的破坏，产生疲劳断裂)(3)对材料的破坏(对阀体和管道产生侵蚀)再从上述计算中，不难看出产生气蚀和阀后压强H1有极大关系，加大H1显然会使情况改变，改善方法：a.把阀门安装在管道较低点。

b.在阀门后管道上装孔板增加阻力。

c.阀门出口开放，直接蓄水池，使气泡炸裂的空间增大，气蚀减小。

综合上述四个方面的分析、探讨，归纳起来对闸阀、蝶阀主要特点和参数列表便于选用。

两个重要参数在阀门运用中。

气蚀是由振动、噪音和泵叶轮快速毁坏相伴随的一个现象。

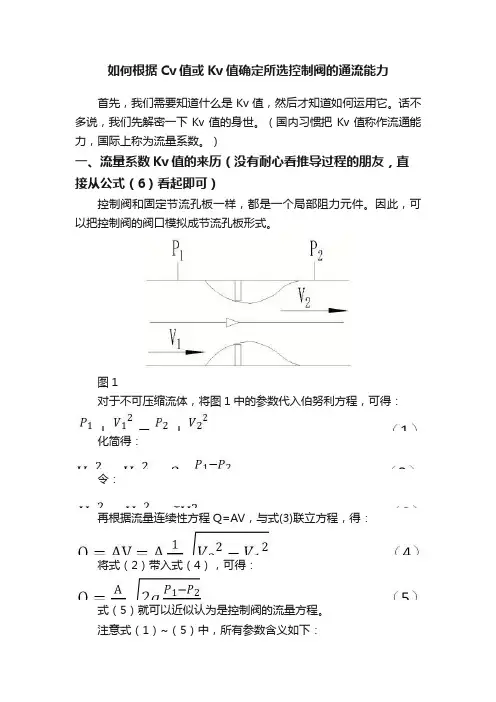

如何根据Cv值或Kv值确定所选控制阀的通流能力首先，我们需要知道什么是Kv值，然后才知道如何运用它。

话不多说，我们先解密一下Kv值的身世。

（国内习惯把Kv值称作流通能力，国际上称为流量系数。

）一、流量系数Kv值的来历（没有耐心看推导过程的朋友，直接从公式（6）看起即可）控制阀和固定节流孔板一样，都是一个局部阻力元件。

因此，可以把控制阀的阀口模拟成节流孔板形式。

图1对于不可压缩流体，将图1中的参数代入伯努利方程，可得：化简得：令：再根据流量连续性方程Q=AV，与式(3)联立方程，得：将式（2）带入式（4），可得：式（5）就可以近似认为是控制阀的流量方程。

注意式（1）~（5）中，所有参数含义如下：如果将上述Q、P1、P2、r 采用工程单位，即：Q—m3/ h；P1、P2—100KPa；r——gf/cm3。

于是式（5）可进一步简化为：重头戏来了，我们人为规定用Kv来表示流量Q计算公式中的系数即：好吧，原来流量系数是这么推导来的。

二、给Kv值一个定义由理论上计算可知，对于不可压缩流体，Kv是Q、压力差△P的函数；而我们又十分清楚，实际的Kv值都是由实验实际测得。

为了能够使用Kv值来反映不同结构、不同通径控制阀的流通能力，我们需要统一一个实验条件，只有在相同实验条件下，测得的Kv值，才能真实反映不同型号控制阀的通流能力。

定义：当控制阀阀口全开，且阀两端压差△P为100KPa，流体重度r为1gf/cm3（常温的水）时，每小时流经控制阀的流量，流量以m3/ h为单位。

此时假设有一个控制阀的Kv=25，则表示当阀两端压差为100KPa时，每小时能通过该阀的水流量为25m3。

三、从流量系数的公式和定义可以推出以下结论四、在实际应用中，我们还需要注意以下两个问题1、流量系数Kv不完全表示为阀的流量Q，唯有在当介质为常温水，即r为1gf/cm3，压差为100KPa时，Kv才为流量Q；同样KV 值下，r、△P不同，通过阀的流量也不同。

阀门Kv和调节阀的流通能力计算标签：杂谈Kv值的定义：Kv值是表示阀门流量特性的一个参数和表示方法。

Kv值的测定：被测元件全开，元件两端压差△p.==0.1MPa，流体密度ρ=1g/cm时；通过元件的流量为qv（m/h），则流通能力Kv值为Kv值的计算：Kv=qv*[ρ*△p0/(ρ0*△p)]^0.5式中：Kv：流通能力，m3/h；ρ：实测流体密度，g/cm3；△p.=p1-p2。

p1和p2是被测元件上下游的压力差，MPa。

Kv值与Cv值之间的关系：Cv=1.167Kv调节阀的流通能力计算方式：调节阀的流通能力Kv值，是调节阀的重要参数，它反映流体通过调节阀的能力，也就是调节阀的容量。

根据调节阀流通能力Kv值的计算，就可以确定选择调节阀的口径。

为了正确选择调节阀的尺寸，必须准确计算调节阀的额定流量系数Kv值。

调节阀额定流量系数的定义是：在规定条件下，即阀的两端压差为105Pa，流体的密度为1g/cm3，额定行程时流经调节阀以m3/h或t/h的流量数。

Kv —所需阀门设计流通能力（m3/h）；Q —阀门设计流量（m3/h）；Kvs —阀门最大流通能力（m3/h）；Kvr —系统最小流量时阀门流通能力（m3/h）。

Kvs值表示调节阀的最大开度时的Kv值。

1.一般液体的Kv值计算a.非阻塞流式中：FL—压力恢复系数，查表1。

FF—液体临界压力比系数，F=0.96-0.28 Pv—阀入口温度下，液体的饱和蒸汽压（绝对压力），查表4～表10。

Pc—物质热力学临界压力，查表2和表3。

QL—液体流量m3/h。

ρ—液体密度g/cm3 P1—阀前压力（绝对压力）KPa. P2—阀后压力（绝对压力）KPa. b.阻塞流式中：各字母含义及单位同前。

2.低雷诺数修正（高粘度液体Kv值的计算）液体粘度过高时，由于雷诺数下降，改变了流体的流动状态，在Re<2300时流体处于低速层流，这样按原来公式计算出的Kv值，误差较大，必须进行修正。

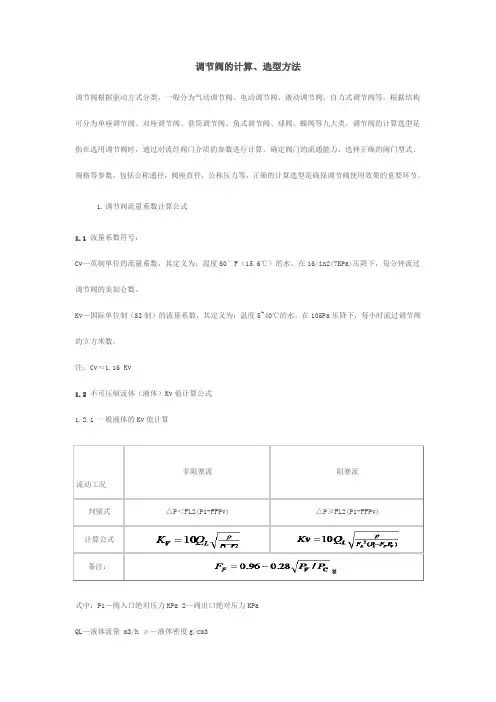

调节阀的计算、选型方法调节阀根据驱动方式分类，一般分为气动调节阀、电动调节阀、液动调节阀、自力式调节阀等。

根据结构可分为单座调节阀、双座调节阀、套筒调节阀、角式调节阀、球阀、蝶阀等九大类。

调节阀的计算选型是指在选用调节阀时，通过对流经阀门介质的参数进行计算，确定阀门的流通能力，选择正确的阀门型式、规格等参数，包括公称通径，阀座直径，公称压力等，正确的计算选型是确保调节阀使用效果的重要环节。

1.调节阀流量系数计算公式1.1 流量系数符号：Cv—英制单位的流量系数，其定义为：温度60°F（15.6℃）的水，在16/in2(7KPa)压降下，每分钟流过调节阀的美加仑数。

Kv—国际单位制（SI制）的流量系数，其定义为：温度5~40℃的水，在105Pa压降下，每小时流过调节阀的立方米数。

注：Cv≈1.16 Kv1.2不可压缩流体（液体）Kv值计算公式1.2.1 一般液体的Kv值计算非阻塞流阻塞流流动工况判别式△P＜FL2(P1-FFPv) △P≥FL2(P1-FFPv)计算公式备注：#式中：P1—阀入口绝对压力KPa 2—阀出口绝对压力KPaQL—液体流量m3/h ρ—液体密度g/cm3FL—压力恢复系数，与调节阀阀型有关，附后FF—流体临界压力比系数，PV—阀入口温度下，介质的饱和蒸汽压（绝对压力KPa）PC—物质热力学临界压力（绝对压力KPa）注：如果需要，本公司可提供部分介质的PV值和PC值1.2.2 高粘度液体Kv值计算当液体粘度过高时，按一般液体公式计算出的Kv值误差过大，必须进行修正，修正后的流量系数为式中：K′V —修正后的流量系数 KV —不考虑粘度修正时计算的流量系数FR—粘度修正系数（FR值从FR~Rev关系曲线图中确定）计算雷诺数Rev公式如下：对于只有一个流路的调节阀，如单座阀、套筒阀、球阀等：对于有二个平行流路的调节阀，如双座阀，蝶阀，偏心旋转阀等：1.3可压缩流体—气体的KV值计算P2＞0.5P1 P2≤0.5P1判别式计算公式式中：P1—阀入口绝对压力KPa P2—阀出口绝对压力KPaQg—气体流量 Nm3/h G—气体比重（空气=1）t—气体温度℃ Z—高压气体（PN＞10MPa）的压缩系数注：当介质工作压力≤10MPa时，Z=1；当介质工作压力＞10MPa 时，Z＞1，具体值查有关资料。

1、流量系数计算公式表示调节阀流量系数的符号有C、Cv、Kv等，它们运算单位不同，定义也有不同。

C-工程单位制（MKS制）的流量系数，在国内长期使用。

其定义为：温度5-40℃的水，在1kgf/cm2(0.1MPa)压降下，1小时内流过调节阀的立方米数。

Cv-英制单位的流量系数，其定义为：温度60℃F（15.6℃）的水，在1b/in2(7kpa)压降下，每分钟流过调节阀的美加仑数。

Kv-国际单位制（SI制）的流量系数，其定义为：温度5-40℃的水，在10Pa （0.1MPa）压降下，1小时流过调节阀的立方米数。

注：C、Cv、Kv之间的关系为Cv=1.17Kv，Kv=1.01C国内调流量系数将由C系列变为Kv系列。

（1）Kv值计算公式（选自《调节阀口径计算指南》）①不可压缩流体（液体）（表1-1）Kv值计算公式与判别式（液体）低雷诺数修正：流经调节阀流体雷诺数Rev小于104时，其流量系数Kv需要用雷诺数修正系数修正，修正后的流量系数为：在求得雷诺数Rev值后可查曲线图得FR值。

计算调节阀雷诺数Rev公式如下：对于只有一个流路的调节阀，如单座阀、套筒阀，球阀等：对于有五个平行流路调节阀，如双座阀、蝶阀、偏心施转阀等文字符号说明：P1--阀入口取压点测得的绝对压力，MPa；P2--阀出口取压点测得的绝对压力，MPa；△P--阀入口和出口间的压差，即（P1-P2），MPa；Pv--阀入口温度饱和蒸汽压（绝压），MPa；Pc--热力学临界压力（绝压），MPa；F F--液体临界压力比系数，F R--雷诺数系数，根据ReV值可计算出；F L--液体压力恢复系数QL--液体体积流量，m3/h P L--液体密度，Kg/cm3ν--运动粘度，10-5m2/s W L--液体质量流量，kg/h，②可压缩流体（气体、蒸汽）（表1-2）Kv值计算公式与判别式（气体、蒸气）表1-2文字符号说明：X-压差与入口绝对压力之比（△P/P1）；X T-压差比系数；K-比热比；Qg-体积流量，Nm3/hWg-质量流量，Kg/h；P1-密度（P1，T1条件），Kg/m3T1-入口绝对温度，K；M-分子量；Z-压缩系数；Fg-压力恢复系数（气体）；f（X,K）-压差比修正函数；P1-阀入口取压点测得的绝对压力，MPa；PN-标准状态密度（273K，1.0.13×102kPa），Kg/Nm3；③两相流（表1-3）Kv值计算公式（两相流）表1-3文字符号说明：C1=Cg/Cv（C1由制造厂提供）；Cg--气体流理系数；Cv--液体流量系数；△P--压差，Psi；P1--阀入，Psia；G--气体相对密度（空气=1.0）；T--气体入口的绝对温度，°R（兰金氏度）；d1--人口蒸汽的密度，Ib/ft3；Qscth--气体流量，scth（标准英尺寸3/小时）；Qib/hr--蒸汽流量，Ib/hr。

调节阀流量‎系数Kv的‎计算公式调节阀最重‎要参数是流‎量系数Kv‎，它反映调节‎阀通过流体‎的能力，也就是调节‎阀的容量。

根据调节阀‎流量系数K‎v的计算，就可以确定‎选择调节阀‎的口径。

为了正确选‎择调节阀的‎口径，必须正确计‎算出调节阀‎的额定流量‎系数Kv值‎。

调节阀额定‎流量系数K‎v的定义是‎：在规定条件‎下，即阀的两端‎压差为10‎P a，流体的密度‎为lg/cm，额定行程时‎流经调节阀‎以m/h或t/h的流量数‎。

1．一般液体的‎K v值计算‎a．非阻塞流判别式：△P＜FL（P1－FFPV）计算公式：Kv＝10QL式中：FL－压力恢复系‎数，见附表FF－流体临界压‎力比系数，FF＝0.96－0.28PV－阀入口温度‎下，介质的饱和‎蒸汽压（绝对压力），kPaPC－流体热力学‎临界压力（绝对压力），kPaQL－液体流量m‎/hρ－液体密度g‎/cmP1－阀前压力（绝对压力）kPaP2－阀后压力（绝对压力）kPab．阻塞流判别式：△P≥FL（P1－FFPV）计算公式：Kv＝10QL式中：各字符含义‎及单位同前‎2．气体的Kv‎值计算a．一般气体当P2＞0.5P1时当P2≤0.5P1时式中：Qg－标准状态下‎气体流量N‎m/hPm-(P1+P2)/2(P1、P2为绝对‎压力)kPa△P＝P1－P2G －气体比重（空气G＝1）t －气体温度℃b．高压气体（PN＞10MPa‎）当P2＞0.5P1时当P2≤0.5P1时式中：Z-气体压缩系‎数，可查GB/T 2624-81《流量测量节‎流装置的设‎计安装和使‎用》3．低雷诺数修‎正（高粘度液体‎K V值的计‎算）液体粘度过‎高或流速过‎低时，由于雷诺数‎下降，改变了流经‎调节阀流体‎的流动状态‎，在Rev<2300时‎流体处于低‎速层流，这样按原来‎公式计算出‎的KV值，误差较大，必须进行修‎正。

此时计算公‎式应为：式中：Φ―粘度修正系‎数，由Rev查‎F R－Rev曲线‎求得；QL－液体流量m/h对于单座阀‎、套筒阀、角阀等只有‎一个流路的‎阀对于双座阀‎、蝶阀等具有‎二个平行流‎路的阀式中：Kv′―不考虑粘度‎修正时计算‎的流量系ν ―流体运动粘‎度mm/sFR －Rev关系‎曲线FR-Rev关系‎图4．水蒸气的K‎v值的计算‎a．饱和蒸汽当P2＞0.5P1时当P2≤0.5P1时式中：G―蒸汽流量k‎g/h，P1、P2含义及‎单位同前，K－蒸汽修正系‎数，部分蒸汽的‎K值如下：水蒸汽：K＝19.4；氨蒸汽：K＝25；氟里昂11‎：K＝68.5；甲烷、乙烯蒸汽：K＝37；丙烷、丙烯蒸汽：K＝41.5；丁烷、异丁烷蒸汽‎：K＝43.5。
