挡土墙工程量计算一、挡土墙的类型及组成挡土墙的类型多种多样，常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。
不同类型的挡土墙在结构和受力特点上有所不同，但它们的工程量计算都包含一些共同的部分。
一般来说，挡土墙主要由墙身、基础、排水设施和墙顶防护等组成。
墙身是挡土墙的主体部分，承受土体的压力；基础用于将挡土墙的荷载传递到地基上，保证挡土墙的稳定性；排水设施用于排除墙后土体中的水分，减少水压力对挡土墙的影响；墙顶防护则用于保护墙顶免受雨水侵蚀和人为破坏。
二、工程量计算的准备工作在计算挡土墙工程量之前，需要做好以下准备工作：1、熟悉设计图纸：仔细阅读挡土墙的设计图纸，了解挡土墙的类型、尺寸、材料要求等。
2、确定计算规则：根据工程所在地的计价规范和相关标准，确定工程量的计算规则，例如长度、面积、体积的计算方法。
3、测量现场数据：如果有必要，对施工现场进行测量，获取实际的地形、地貌和尺寸数据，以便对设计图纸进行校核和修正。
三、墙身工程量计算墙身的工程量通常按照体积计算。
计算时需要分别计算不同部位的体积，然后相加得到总墙身体积。
1、直墙段体积：直墙段的体积可以通过长度、高度和厚度相乘得到。
即：体积＝长度 ×高度 ×厚度。
2、斜墙段体积：对于斜墙段，需要根据其倾斜角度和尺寸进行计算。
可以将斜墙段分解为若干个梯形或三角形，然后计算每个梯形或三角形的体积，相加得到斜墙段的总体积。
3、墙身孔洞体积：如果墙身上有孔洞，如排水孔、观察孔等，需要扣除孔洞的体积。
孔洞体积可以根据孔洞的形状和尺寸进行计算。
四、基础工程量计算基础的工程量计算方法与墙身类似，也是按照体积计算。
1、矩形基础体积：矩形基础的体积＝长度 ×宽度 ×高度。
2、梯形基础体积：梯形基础的体积＝（上底＋下底）×高度 ×长度 ÷ 2。
需要注意的是，基础的长度和宽度应根据设计要求和实际情况进行确定，同时要考虑基础的埋深和放坡情况。
挡土墙计算(理正岩土)（一）引言概述：挡土墙计算是在工程设计中经常遇到的问题之一，它对于岩土力学的理解和计算技巧要求较高。
本文将以岩土力学中的理正岩土为背景，围绕挡土墙计算展开讨论。
本文将从五个方面进行详细阐述，包括墙体受力分析、岩土强度计算、稳定性分析、变形分析、以及基础设计。
通过这些内容的叙述，旨在帮助读者更好地理解和应用挡土墙计算的相关知识。
正文：一、墙体受力分析：1.1 确定挡土墙所受的重力和地震力1.2 计算挡土墙所受的土压力和水压力1.3 考虑附加荷载对挡土墙的作用1.4 分析墙体的剪力、弯矩和轴力分布1.5 考虑墙体内部的试块受力状态二、岩土强度计算：2.1 分析土壤属性和力学性质的实验测试2.2 确定岩土强度的计算方法和公式2.3 考虑不同土层的强度参数2.4 评估岩土强度参数的不确定性2.5 采用适当的安全系数进行强度计算三、稳定性分析：3.1 利用变形分析方法进行稳定性计算3.2 考虑挡土墙的倾覆和滑动稳定性3.3 分析挡土墙的局部破坏和整体失稳3.4 评估挡土墙的稳定性安全系数3.5 进行不同工况下的稳定性验证与校核四、变形分析：4.1 确定土体的应力-应变特性4.2 分析挡土墙的弹性和塑性变形4.3 利用有限元法进行应变分析4.4 评估挡土墙的变形限值和控制方法4.5 考虑土体与结构之间的界面反应五、基础设计：5.1 确定挡土墙基础的类型和尺寸5.2 分析基础承载力和沉降控制5.3 考虑不同软弱层对基础的影响5.4 评估基础的稳定性安全系数5.5 确定适当的基础处理和加固措施总结：经过以上的阐述，我们可以看出挡土墙计算中的理正岩土是一个复杂而重要的问题。
墙体受力分析、岩土强度计算、稳定性分析、变形分析以及基础设计，这五个方面是进行挡土墙计算必须要考虑的内容。
在进行计算时，要根据具体工程情况和设计要求，采用适当的方法和参数，保证挡土墙的稳定性和安全性。
通过本文的学习，相信读者对挡土墙计算有了更深入的了解，能够在实际工程中能够灵活应用相关知识，提高工程设计的水平和质量。
五种常见挡土墙的设计计算实例
挡土墙是一种用于防止土方滑坡和土壤侵蚀的土木结构，常用于公路、铁路、水利工程等项目中。
设计一个挡土墙需要考虑多个因素，包括土壤
性质、挡土墙的高度和倾角、抗滑稳定性等。
以下是五种常见挡土墙的设
计计算实例：
1.重力挡土墙设计：
重力挡土墙是最简单的挡土墙类型，靠自身的重力使其稳定。
设计时
需要计算挡土墙的底部摩擦力、上部土压力以及挡土墙的自重。
2.填土挡土墙设计：
填土挡土墙是利用挡土墙后面的填土来平衡土压力的一种结构。
设计
时需要计算挡土墙的自重和填土的重量以及土与墙之间的摩擦力。
3.墙身倾斜挡土墙设计：
墙身倾斜挡土墙是指挡土墙的外侧墙面倾斜，以增加土体与墙之间的
摩擦力，提高稳定性。
设计时需要计算倾斜挡土墙的自重、上部土压力和
墙身倾斜带来的附加力。
4.箱形式挡土墙设计：
箱形式挡土墙是由钢片或混凝土墙板拼接而成的结构形式，其内部填
充土体以平衡土压力。
设计时需要计算挡土墙板的自重和填充土的重量。
5.挡土墙加筋设计：
挡土墙加筋设计是为了增加挡土墙的稳定性和承载能力，常用的加筋方式有钢筋混凝土挡土墙和钢束挡土墙。
设计时需要计算挡土墙的自重、土压力以及加筋材料的受力情况。
以上是五种常见挡土墙的设计计算实例，每一种挡土墙都有其适用的场景和设计要点。
实际设计时还需要考虑地质条件、降雨等因素对土体的影响，以确保挡土墙的稳定性和安全性。
挡土墙工程量计算公式说到挡土墙工程量计算公式，现阶段，建筑企业人员如何计算挡土墙工程量计算，基本情况怎么样？以下是中国下面梳理挡土墙工程量计算公式相关内容，基本情况如下：小编通过建筑行业百科网站下面建筑知识专栏进行查询，梳理建筑企业进行挡土墙工程量计算公式相关内容，基本情况如下：挡土墙工程量计算基本情况：挡土墙工程量等于挡墙断面面积*长度。
挡土墙：挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
而根据其刚度及位移方式不同，可分为刚性挡土墙、柔性挡土墙和临时支撑三类。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
为了便于建筑企业人员了解挡土墙工程量计算公式，小编整理基本数据，以潘庄村拆迁安置挡土墙工程基本情况为例，主要内容如下：一、合同约定工程量：1、浆砌挡土墙：4442.88m3290元/m3=1288435.20元2、干片石：6m3120元/m3=720元3、回填土：1003.55m345元/m3=45159.75元4、回填土：225.77m325元/m3=5644.25元二、增加工程量：1、钢筋砼地面：245.86㎡6元/㎡=1475.16元2、6钢筋：0.98 t3800元/t=3724元3、C20砼：36.7m3390元/m3=14313元4、制作钢筋人工费：620元三、应扣除项目1、扣除罚款：3850元2、扣除税金：1360091.36元4.875%/2=33152.22元3、不按规范施工罚款：10000元四、结余1、*95%-47002.22元=1245084.57元。
挡土墙内插法计算公式举例计算公式：
V=(A+B+C)×H×Φ×L
其中
V表示填土体积，单位为立方米；
A表示挡土墙顶部的横截面积，单位为平方米；
B表示挡土墙底部的横截面积，单位为平方米；
C表示挡土墙两侧的横截面积，单位为平方米；
H表示挡土墙的高度，单位为米；
Φ表示填土的扩散系数，一般取1.1；
L表示挡土墙的长度，单位为米。
举例：
A
│
┌────┼────┐
││
│B│
││
└────┼────┘
C
A=10平方米
B=15平方米
C=5平方米
H=6米
Φ=1.1
L=20米
将以上数值代入公式中进行计算：
V=(10+15+5)×6×1.1×20
=840立方米
因此，该挡土墙背后填土的体积为840立方米。
根据填土的体积可以计算出填土的重量，一般采用土的干密度来计算。
假设土的干密度为1.8吨/立方米，则填土的重量为：
W=V×干密度
=840×1.8
=1512吨
因此，该挡土墙背后填土的重量为1512吨。
挡土墙工程量计算一．挖沟槽土方挖槽土方=挖槽段面积*段长挖槽段面为1:1放坡梯形断面，断面高度=地面高程-去墙底标高+垫层高度A-B段地面标高为17.00m 墙底标高为15.50m 垫层高度为100+300=0.4m 即断面高度为1.9m 根据图纸可得槽底宽度为8.15m顶部宽度为8.15+1.9+1.9=11.95m 断面面积=（11.95+8.15）*1.9/2=19.095m2 挖槽土方量=19.095*96.001=1833.14m³B-B1段地面标高20.0m 墙底标高17.0m垫层高度0.4m 所以断面高度为3.4m 槽底宽度为8.15m槽顶宽度为8.15+3.4*2=14.95m 断面面积=（14.95+8.15）*3.4/2=39.27m2挖槽方量=39.27*10=392.7m³B1-C段地面标高20.0m 墙底标高18.5m 垫层高度0.4m 即断面高度为1.9m 槽底宽度8.15m 槽顶宽度8.15+3.8=11.95m 断面面积=（8.15+11.95）*1.9/2=11.353m²土方量=11.353*55.858=634.16m³C-D段地面标高20.0m墙底标高18.5m同上可得断面面积=11.353m²土方=11.353*72.238=820.12m³挖槽土方量=1833.14+392.7+634.16+820.12=3680.12m³回填方A-B段断面底宽L=4.2m 高H=8.0m 顶宽B=0.5m 面积=4.7*4=18.8m²填方量=18.8*96.001=1804.82m³B-B1段断面底宽L=3.0m 高H=6.8m 顶宽B=0.5m 面积=3.5*3.4=11.9m²填方量=11.9*10=119m³B1-C段断面底宽L=2.5m 高H=5.4m 顶宽B=0.5m 面积=3*2.7=8.1m²填方量=8.1*55.858=452.45m³C-D段断面底宽L=2m 高H=4.4m 顶宽B=0.5m 面积=2.5*2.2=5.5m²填方量=5.5*72.238=397.309m³总的回填方量=1804.82+119+452.45+397.309=2773.58m³余方弃置多余土方量=挖方量-回填方量=3680.12-2773.58=906.54m³深层搅拌桩搅拌桩每排9个排间距为0.9m即排数=段长/排间距=96.001/0.9=106.7 取整为107排所以搅拌桩总数=963个总长=963*7=6741m挡土墙砼挡土墙砼总量=各段墙砼量之和每个支撑的体积V=DL1*（H-DH）*0.4*0.5其他主要墙体的截面=BT*HT+（DH+DH0）*DT*0.2+DH*(DL1+B）+B*（H-DH）代入数据可得：AB段V=5.88m³S=10.375m²则总体积Va=996.01+(96.001/5)*5.88=1108.91m³BB1段V=3.78m³S=5.7m²则总体积Vb=57+(10/5)*3.78=64.56m³B1C段V=2.55m³S=4.36m²则总体积Vc=243.54+(55.858/5)*2.55=272.03m³CD段V=1.56m³S=3.56m²则总体积Vd=257.17+(72.238/5)*3.56=308.60m³所以挡土墙砼量=1754.1m³C15垫层垫层工程量=剖面断面面积×段长AB段查图纸上的数据可得断面面积=4.798×0.1+（7.1-4.798）×（0.1+0.598）×0.5=0.8034m²方量=0.8034*96.001=77.127m³BB1段查图纸可得断面面积=4.3*0.1=0.43m²方量=0.43*10=4.3m³B1C段查图纸可得断面面积=3.8*0.1=0.38m²方量=0.38*55.858=21.226m³CD段查图纸可得断面面积=3.3*0.1=0.33m²方量=0.33*72.238=23.84m³所以C15砼垫层的方量=126.493m³垫层根据图纸可得垫层宽度=C15砼垫层宽度+0.7厚度=0.3m垫层方量=7.9*0.3*96.001+5.0*0.3*10+4.5*0.3*55.858+4.0*0.3*72.238=404.61m ³ 现浇构件钢筋钢筋总量=各段中所有型号的钢筋总重量即现浇构件钢筋总量为149.127t 排洪沟砼排洪沟砼量=断面面积×沟长=3.0×0.5×161.859=242.79m ³ 排水沟砼排水沟砼量=断面面积×沟长=0.75×0.15×72.238=8.13m ³钢筋直径（mm ） AB 段（m ） BB1段（m ） B1C 段（m) CD 段(m) 排水沟(m) 排洪沟(m) 合计m 公称直径重量kg/m 重量t10 2261.7562261.8 0.617 1.396 12 22808.448 1473.700 5994.958 6201.160 10250.860 46729.1 0.888 41.495 16 18859.592 1962.900 9208.932 9889.276 805.50040726.2 1.580 64.347 18 3008.000 476.920 1731.598 1805.950 7022.5 2.000 14.045 20 7476.056490.8967967.0 2.470 19.678 22 111.648 563.904675.6 2.980 2.013 25 1593.7201593.7 3.860 6.152总计106975.8149.127砖砌排水沟长度从图纸中可以得出=挡土墙长度=234.097m³泄水管根据设计泄水管的排布为2m×2m梅花形布置管长约为0.4m。
大小头挡土墙方量计算公式及例题
摘要：
1.大小头挡土墙的定义和作用
2.大小头挡土墙方量计算公式
3.例题及解题过程
正文：
一、大小头挡土墙的定义和作用
大小头挡土墙，又称为变截面挡土墙，是一种用于防止土体滑动、坍塌的防护结构。
它的特点是墙身截面在高度方向上呈梯形，底部较宽，顶部较窄，以此来承受土压力，保证边坡稳定。
在我国，大小头挡土墙广泛应用于公路、铁路、水利等工程项目中。
二、大小头挡土墙方量计算公式
大小头挡土墙的方量计算公式为：
V = (B1 + B2) * H * (1/3)
其中：
V 表示大小头挡土墙的体积，单位为立方米(m)；
B1 表示大头底宽，单位为米(m)；
B2 表示小头底宽，单位为米(m)；
H 表示大小头挡土墙的高度，单位为米(m)。
三、例题及解题过程
例题：某公路工程中，需要修建一段大小头挡土墙，大头底宽B1 为6
米，小头底宽B2 为4 米，高度H 为5 米。
请计算该挡土墙的方量。

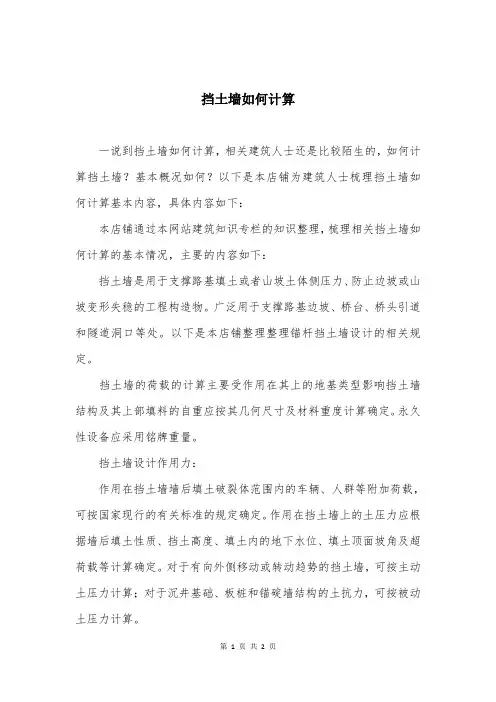

挡土墙如何计算一说到挡土墙如何计算，相关建筑人士还是比较陌生的，如何计算挡土墙？基本概况如何？以下是本店铺为建筑人士梳理挡土墙如何计算基本内容，具体内容如下：本店铺通过本网站建筑知识专栏的知识整理，梳理相关挡土墙如何计算的基本情况，主要的内容如下：挡土墙是用于支撑路基填土或者山坡土体侧压力、防止边坡或山坡变形失稳的工程构造物。
广泛用于支撑路基边坡、桥台、桥头引道和隧道洞口等处。
以下是本店铺整理整理锚杆挡土墙设计的相关规定。
挡土墙的荷载的计算主要受作用在其上的地基类型影响挡土墙结构及其上部填料的自重应按其几何尺寸及材料重度计算确定。
永久性设备应采用铭牌重量。
挡土墙设计作用力：作用在挡土墙墙后填土破裂体范围内的车辆、人群等附加荷载，可按国家现行的有关标准的规定确定。
作用在挡土墙上的土压力应根据墙后填土性质、挡土高度、填土内的地下水位、填土顶面坡角及超荷载等计算确定。
对于有向外侧移动或转动趋势的挡土墙，可按主动土压力计算；对于沉井基础、板桩和锚碇墙结构的土抗力，可按被动土压力计算。
作用在挡土墙底板上的水重应按其实际体积及水的重度计算确定。
多泥沙河流上的挡土墙还应考虑含沙量对水的重度的影响。
作用在挡土墙上的静水压力应根据挡土墙不同运用情况时的墙前、墙后水位组合条件计算确定。
多泥沙河流上的挡土墙还应考虑含沙量对水的重度的影响。
作用在挡土墙基底面的扬压力应根据地基类别、防渗与排水布置及墙前、墙后水位组合条件计算确定。
作用在挡土墙上的淤沙压力应根据墙前可能淤积的厚度及泥沙重度等计算确定。
作用在挡土墙上的风浪压力，应根据墙前风向、风速、风区长度(吹程)、风区内的平均水深以及墙前实际波态的判别等，按国家现行有关标准的规定计算确定。
作用在挡土墙上的冰压力、土的冻胀力、地震荷载以及其它荷载，可按国家现行有关标准的规定计算确定。
施工过程中各个阶段的临时荷载应根据工程实际情况确定。
以上是本店铺为中国建筑人士收集整理的关于“挡土墙如何计算”的详细建筑知识介绍。
挡土墙计算一、墙身配筋计算（一）已知条件：墙身混凝土等级35钢筋设计强度N/mm 2360混凝土容重γc=26KN/mm 3墙背填土容重γ土=18KN/mm 3裂缝限值0.2mm 覆土厚H1=1m 水位距离墙底H3=4.7m 墙高H=5.2m 地面堆积荷载q 0=20KN/m 2墙厚h（mm）=300mm 保护层(mm)=25mm 横载分项系数1.3（二）土压力按主动土压力计算：Ka=0.66q土1=γ土H1Ka=11.88KN/m 2q 1=q 0Ka+q 土1=25.08KN/m 2q 土2=(γ土×H-γ水×H3)30.76KN/m 2q 水2=γ水H3=47KN/m 2q 2=q 1+q 土2+q 水2=102.84KN/m 2q 11=1.2×q 1=32.604KN/m 2q 22=1.2×q 2=133.6868KN/m 2(三)内力计算（基本组合下）：Ｍ支座=-H 2×（8q 22+7q 11-292.42KN·M Q 墙顶=H×（11q 11+4q 2289.34μ=q 11/q 22＝0.24ν=[(9μ2+7μ0.558681329X=(ν-μ)H/(1-2.164942597m Xo=H-X= 3.0350574mＭmax =Q 墙顶X-q 11X 2/2+84.13227KN·M （四）配筋计算混凝土抗压强度fcd=16.7N/mm 2ho=265mm 钢筋设计强度fy=360N/mm 2计算宽度b=1000mm Ｍ支座 =f cd bx(h 0-x/2)292420114.00 =16700x(265-x/2)x =77.371 m ≤ξb h 0 =0.53×265.00 =140.5mm 解得A s = Ｍ支座/(ho-3691mm 2Ｍmax =f cd bx(h 0-x/2)84000000.00 =16700x(265-x/2)x =19.714 mm ≤ξb h 0 =0.53×265.00 =140.5mm 解得跨中A s = Ｍmax/(ho-940mm 2（五）裂缝计算钢筋直径d=22mm 钢筋间距75mm 每延米实配钢筋A s =5068.44mm 2标准组合下Ｍk 支座=-H 2×-224.94KN·M σsk=Ｍk支座192.4974N/mm2αcr=2.1ρte=0.033789574ftk=2.2ψ=0.880148956< 1 且>0.2所以ψ取0.880148956Es=200000c=25deq=22裂缝宽度W fk =0.177163082mm 裂缝满足要求。
挡土墙计算方法
挡土墙的形式多种多样，按结构特点可分为：重力式、衡重式、轻型式、半重力式、钢悬臂式、扶壁式、柱板式、锚杆式、锚定板式及垛式等类型。
当墙高＜5时，采用重力式挡土墙，可以发挥其形式简单，施工方便的优势。
所以这里只介绍应用最为广泛的重力式挡土墙的设计计算方法。
一：基础资料
1. 填料内摩擦角。
当缺乏试验数据时，填料的内摩擦角可参照表一选用。
表一：填料内摩擦角ψ
3. 墙背摩擦角δ（外摩擦角）
填土与墙背间的摩擦角δ应根据墙背的粗糙程度及排水条件确定。
对于浆砌片石墙
体、排水条件良好，均可采用δ=ψ/2。
1）按DL5077-1997〈水工建筑物荷载设计规范〉及SL265-2001〈水闸设计规范〉
⎪⎪⎩
⎪⎪
⎨
⎧-=-=-=-=ϕδϕδϕδϕδ）（时：墙背与填土不可能滑动）（时：墙背很粗糙，排水良好
）（：墙背粗糙，排水良好时
）（：墙背平滑，排水不良时
0.167.067.05.05.033.033.00 从经济合理的角度考虑，对于浆砌石挡土墙，应要求施工时尽量保持墙后粗糙，可采用δ值等于或略小于ϕ值。
ξ:填土表面倾斜角；θ：挡土墙墙背倾斜角；ϕ：填土的内摩擦角。
` 4. 基底摩擦系数
基底摩擦系数μ应依据基底粗糙程度、排水条件和土质确定。
5. 地基容许承载力
地基容许承载力可按照《公路设计手册·路基》及有关设计规范规定选取。
6. 建筑材料的容重
根据有关设计规范规定选取。
7. 砌体的容许应力和设计强度 根据有关设计规范规定选取。
8. 砼的容许应力和设计强度 根据有关设计规范规定选取。
二：计算
挡土墙设计的经济合理，关键是正确地计算土压力，确定土压力的大小、方向与分布。
土压力计算是一个十分复杂的问题，它涉及墙身、填土与地基三者之间的共同作用。
计算土压力的理论和方法很多。
由于库伦理论概念清析，计算简单，适用范围较广，可适用不同墙背坡度和粗糙度、不同墙后填土表面形状和荷载作用情况下的主动土压力计算，且一般情况下计算结果均能满足工程要求，因此库伦理论和公式是目前应用最广的土压力计算方法。
填土为砂性土并且填土表面水平时，采用朗肯公式计算土压力较简单。
土压力分为主动、被动、静止土压力，为安全计，应按主动土压力计算。
1）库伦主动土压力公式：
a K H F 22
1
γ=
)cos(δε+=F F H )sin(δε+=F F V
2
2
2)cos()cos()sin()sin(1)(cos cos )
(cos ⎥
⎦
⎤
⎢⎣⎡-+-+++-=
βεδεβϕδϕδεεεϕa K
ε：墙背与铅直面的夹角，β：墙后回填土表面坡度。
2）朗肯主动土压力公式：
a K H F 22
1
γ=
)2/45(2ϕ-=o a tg K
注意：F 为作用于墙背的水平主动土压力，垂直主动土压力按墙背及后趾以上的土重计算。
3）回填土为粘性土时的土压力
按等值内摩擦角法计算主动土压力，可根据工程经验确定，也可用公式计算。
经验确定时：
挡土墙高度<6m 时，水上部分的等值内摩擦角可采用280
~300，地下水位以下部分的等
值内摩擦角可采用250
~280。
挡土墙高度>6m 时，等值内摩擦角随挡土墙高度的加大而相应降低，具体可参照SL265-2001〈水闸设计规范〉。
公式计算时：
2
2
2204)2
45(4)2
45()2
45(H C CHtg tg H tg d
γγ
ϕϕ
γϕ+
---=
-
d ϕ：等值内摩擦角，H ：墙高，C ：土的粘聚力，KN/m 2。
4）挡土墙的稳定验算及强度验算
4.1 挡土墙沿基底的滑动稳定系数c K 应不小于1.3。
计算公式为：
∑∑=
H
G
f K c
f ：基底与地基的摩擦系数；∑G ：所有垂直荷载之和；∑H ：所有水平荷载之和。
∑G 根据情况需要考虑挡土墙自重、墙背及后趾上的土重、扬压力等，∑H 根据情
况需要考虑水平土压力、水压力等。
f 值按SL265-2001〈水闸设计规范〉
，根据岩土地基类别由下表查得。
4.2 挡土墙绕墙趾的倾覆稳定系数0K 应不小于1.5。
计算公式为：
0K =（WZw+EyZx ）/（ExZy ）
式中：Zx ——Ey 对墙趾O 点的力臂 (m)，Zy ——Ex 对墙趾O 点的力臂 (m)，Zw ——W
对墙趾O 点的力臂 (m)。
4.3 基底应力按下式计算：
2
max min
6B M B
G P
∑∑⨯±=
∑M ：所有作用力矩之和，M KN •。
按照规范，应满足，平均基底应力小于地基允许承载力，最大基底应力小于地基允许承
载力的1.2倍。
土基上最大基底应力与最小基底应力之比要满足下表要求。
表格来源于：SL265-2001〈水闸设计规范〉。
