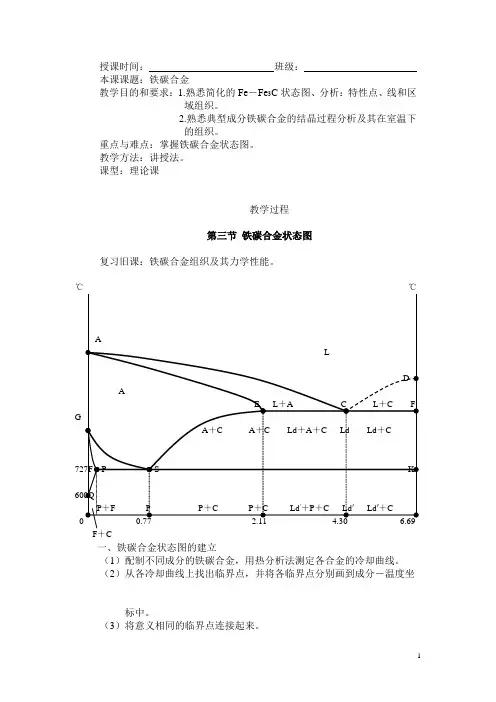

授课时间：班级：本课课题：铁碳合金教学目的和要求：1.熟悉简化的Fe－Fe3C状态图、分析：特性点、线和区域组织。
2.熟悉典型成分铁碳合金的结晶过程分析及其在室温下的组织。
重点与难点：掌握铁碳合金状态图。
教学方法：讲授法。
课型：理论课教学过程第三节铁碳合金状态图复习旧课：铁碳合金组织及其力学性能。
℃℃F＋C一、铁碳合金状态图的建立（1）配制不同成分的铁碳合金，用热分析法测定各合金的冷却曲线。
（2）从各冷却曲线上找出临界点，并将各临界点分别画到成分－温度坐标中。
（3）将意义相同的临界点连接起来。
二、Fe－Fe3C合金状态图的分析：1.点（特性点）：A 1538℃100％Fe的熔点； D 1227℃100％Fe3C的熔点；G 912℃100％Fe的同素异晶转变点（重结晶温度点）；C 1148℃ 4.3％C 共晶点L→Ld（A＋C）共晶反应；F 1148℃ 6.69％C 虚点；P 727℃100％Fe虚点；K 727℃ 6.69％C虚点、E 1148℃ 2.11％C 碳在γ－Fe中的最大固溶量；S 727℃0.77％C 碳在γ－Fe中的最小固溶量，共析点A→P 共析反应。
2.线（特性线）：（1）AC线：液相线开始结晶出奥氏体：L→L＋A。
DC线：液相线开始结晶出渗碳体：L→L+C。
（2）AE线：固相线奥氏体结晶终了线：L＋A→A。
ECF线：固相线（共晶线）：共晶反应L→Ld。
（3）GS线－A3线：从奥氏体中开始析出铁素体线。
（4）ES线—A cm线：从奥氏体中开始析出渗碳体线（碳在奥氏体中的固溶线）。
（5）PSK线－A1线：共析线；共析反应A→P（F＋C）共晶体。
（6）PQ线－碳在铁素体中的溶解度曲线。
这种由铁素体中析出的渗碳体为三次渗碳体。
3.分类：含碳量分类：工业纯铁：C≤0.0218％C钢：0.0218％<C≤2.11％白口铁：2.11％<C<6.69％钢分类：共析钢：0.77％P亚共析钢：C<0.77％P＋F过共析钢：C>0.77％P＋C共晶白口铁分类：共晶白口铁：4.3％C Ld′亚共晶白口铁：C<4.3％C Ld′＋P＋C过共晶白口铁：C>4.3％C Ld′＋C三、钢在结晶过程中的组织转变实验：热分析法－（C：0－6.69％）实用价值。
