计划工作的基本原理

计量泵的基本工作原理

众所周知，计量泵主要由动力驱动、流体输送和调节控制三部分组成。动力驱动装置经由机械联杆系统带动流体输送隔膜实现往复运动：

隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。

因其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大种类。

1、

主要有普通有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。

2、

顾名思义，隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入－排出过程。由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命，加上复合材料优异的耐腐蚀特性，隔膜式计量泵目前已经成为流体计量应用中的主力泵型。在隔膜式计量泵家族成员里，液力驱动式隔膜泵由于采用了油均匀地驱动隔膜，克服了机械直接驱动方式下泵隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。为了克服单隔膜式计量泵可能出现的因隔膜破损而造成的工作故障，有的计量泵配备了隔膜破损，实现隔膜破裂时自动连锁保护；具有双隔膜结构泵头的计量进一步提高了其安全性，适合对安全保护特别敏感的应用场合。

作为隔膜式计量泵的一种，以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。

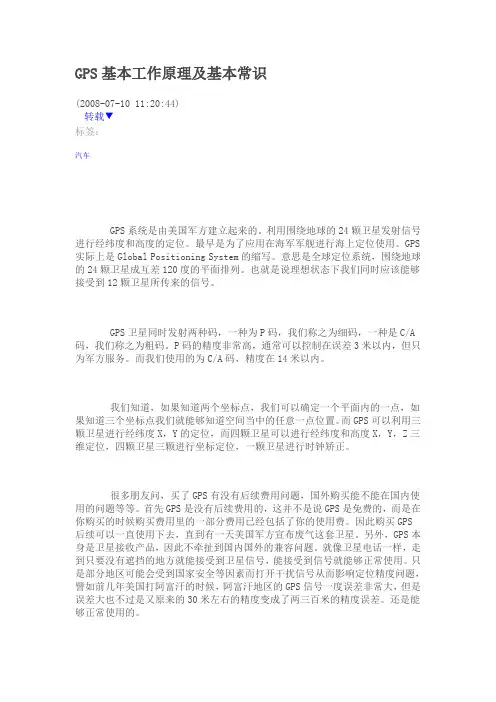

GPS基本工作原理及基本常识 (2008-07-10 11:20:44)

转载▼

标签：

汽车

GPS系统是由美国军方建立起来的。利用围绕地球的24颗卫星发射信号进行经纬度和高度的定位。最早是为了应用在海军军舰进行海上定位使用。GPS实际上是Global Positioning System的缩写。意思是全球定位系统，围绕地球的24颗卫星成互差120度的平面排列。也就是说理想状态下我们同时应该能够接受到12颗卫星所传来的信号。

GPS卫星同时发射两种码，一种为P码，我们称之为细码，一种是C/A码，我们称之为粗码。P码的精度非常高，通常可以控制在误差3米以内，但只为军方服务。而我们使用的为C/A码，精度在14米以内。

我们知道，如果知道两个坐标点，我们可以确定一个平面内的一点，如果知道三个坐标点我们就能够知道空间当中的任意一点位置。而GPS可以利用三颗卫星进行经纬度X，Y的定位，而四颗卫星可以进行经纬度和高度X，Y，Z三维定位，四颗卫星三颗进行坐标定位，一颗卫星进行时钟矫正。

很多朋友问，买了GPS有没有后续费用问题，国外购买能不能在国内使用的问题等等。首先GPS是没有后续费用的，这并不是说GPS是免费的，而是在你购买的时候购买费用里的一部分费用已经包括了你的使用费。因此购买GPS后续可以一直使用下去，直到有一天美国军方宣布废气这套卫星。另外，GPS本身是卫星接收产品，因此不牵扯到国内国外的兼容问题。就像卫星电话一样，走到只要没有遮挡的地方就能接受到卫星信号，能接受到信号就能够正常使用。只是部分地区可能会受到国家安全等因素而打开干扰信号从而影响定位精度问题，譬如前几年美国打阿富汗的时候，阿富汗地区的GPS信号一度误差非常大，但是误差大也不过是又原来的30米左右的精度变成了两三百米的精度误差。还是能够正常使用的。

GPS除了具备测量经纬度和高度的作用以外，GPS还具有其他一些功能，比如利用上一次定位的坐标和这次定位的坐标差进行测速，利用两次坐标差进行方向的定位，利用行进轨迹进行里程的计算和面积的计算等等。还有包括计算地理位置的月相，日初日落时间，潮汐，太阳月亮的方位，有些GPS内置电子气压计，还能计算大气压并且预测天气。

电容的工作原理

一、基本原理

电容器的基本原理可以用图1-1来描述

当在两个正对的金属电极上施加电压时，电荷将据电压的大小被储存起来

基本公式：

Q=C*V

W=1/2* C*V^2；

di=C*dv/dt；

C[F]=ε0·ε·S/t

Q:电量( C )

V:电压(V )

C:电容量(F)

S：电极面积[m2]

t：介质厚度[m]

ε：相对介电常数

ε0:介质在真空状态下的介电常数(=8.85x10-12 F/M) 铝氧化膜的相对介电常数为7~8，要想获得更大的电容，可以通过增加表面积S或者减少其厚度t来获得。

表1-1列出了电容器中常用的几种典型的介质的相对介电常数，在很多情况下，电容器的命名通常是根据介质所使用的材料来决定的，例如：铝电解电容器、钽电容器等。

介质

相对介电常数 介质

相对介电常数

铝氧化膜

7 ~ 8

陶瓷 10~120

薄膜树脂

3.2 聚苯乙烯

2.5

云母

6 ~ 8

钽氧化膜

10 ~20

二、常见电容类型

一般根据电极、电介质材料来分有如下：

1、铝电解电容

极性电容，它的正极、负极、电介质是什么呢？经常有人会混淆，其实分别是正极铝箔、三氧化二铝（附在正极铝箔的一面）、电解液（通过负极铝箔做引脚搭接）

2、钽电解电容

极性电容，正极、负极、电介质分别是：钽丝、二氧化锰MnO2（石墨、银层做引脚搭接）、五氧化二钽Ta2O5（在制造过程中形成）

3、片状多层陶瓷电容（MLCC）

无极性；贴片式；多层层叠；正负极为金属电极、电介质是陶瓷材料

4、引线式多层陶瓷电容（独石电容）

无极性；插脚式；是用MLCC电容焊接两个引脚，然后把芯用包封材料制造而成；CC41、CT41就属于这类

5、圆形陶瓷电容（瓷介电容）

无极性；单层；正负极为金属电极、电介质是陶瓷材料；个头比较大，一般为高压电容；CC81、CT81就属于这类

6、薄膜电容

无极性；多层层叠或卷绕；正负极为金属电极、电介质是有机薄膜材料；比如：聚乙烯、聚脂等

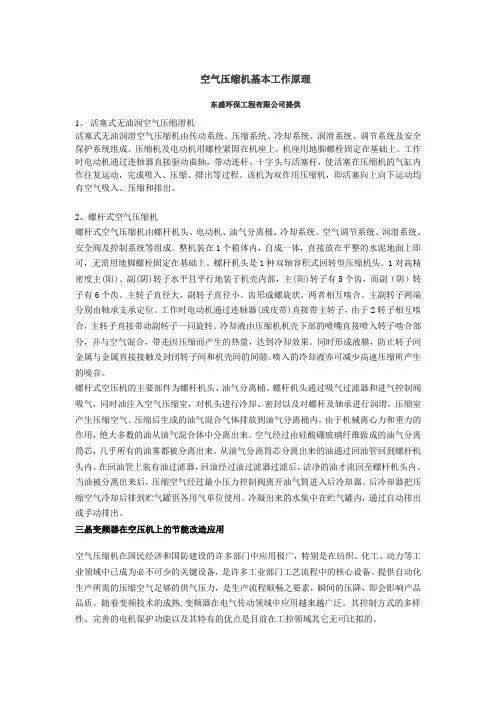

空气压缩机基本工作原理

东盛环保工程有限公司提供

1、 活塞式无油润空气压缩滑机

活塞式无油润滑空气压缩机由传动系统、压缩系统、冷却系统、润滑系统、调节系统及安全保护系统组成。压缩机及电动机用螺栓紧固在机座上，机座用地脚螺栓固定在基础上。工作时电动机通过连轴器直接驱动曲轴，带动连杆、十字头与活塞杆，使活塞在压缩机的气缸内作往复运动，完成吸入、压缩、排出等过程。该机为双作用压缩机，即活塞向上向下运动均有空气吸入、压缩和排出。

2、螺杆式空气压缩机

螺杆式空气压缩机由螺杆机头、电动机、油气分离桶、冷却系统、空气调节系统、润滑系统、安全阀及控制系统等组成。整机装在1个箱体内，自成一体，直接放在平整的水泥地面上即可，无需用地脚螺栓固定在基础上。螺杆机头是1种双轴容积式回转型压缩机头。1对高精密度主(阳)、副(阴)转子水平且平行地装于机壳内部，主(阳)转子有5个齿，而副（阴）转子有6个齿。主转子直径大，副转子直径小。齿形成螺旋状，两者相互啮合。主副转子两端分别由轴承支承定位。工作时电动机通过连轴器(或皮带)直接带主转子，由于2转子相互啮合，主转子直接带动副转子一同旋转。冷却液由压缩机机壳下部的喷嘴直接喷入转子啮合部分，并与空气混合，带走因压缩而产生的热量，达到冷却效果。同时形成液膜，防止转子间金属与金属直接接触及封闭转子间和机壳间的间隙。喷入的冷却液亦可减少高速压缩所产生的噪音。

螺杆式空压机的主要部件为螺杆机头、油气分离桶。螺杆机头通过吸气过滤器和进气控制阀吸气，同时油注入空气压缩室，对机头进行冷却、密封以及对螺杆及轴承进行润滑，压缩室产生压缩空气。压缩后生成的油气混合气体排放到油气分离桶内，由于机械离心力和重力的作用，绝大多数的油从油气混合体中分离出来。空气经过由硅酸硼玻璃纤维做成的油气分离筒芯，几乎所有的油雾都被分离出来。从油气分离筒芯分离出来的油通过回油管回到螺杆机头内。在回油管上装有油过滤器，回油经过油过滤器过滤后，洁净的油才流回至螺杆机头内。当油被分离出来后，压缩空气经过最小压力控制阀离开油气筒进入后冷却器。后冷却器把压缩空气冷却后排到贮气罐供各用气单位使用。冷凝出来的水集中在贮气罐内，通过自动排出或手动排出。
