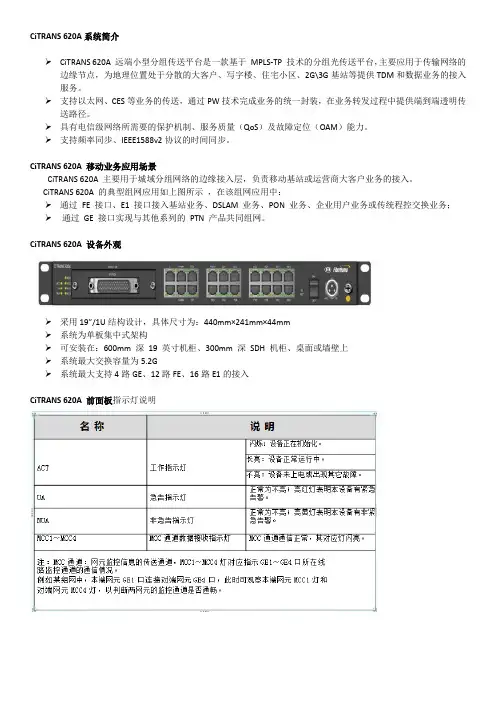

CiTRANS 620A系统简介
CiTRANS 620A 远端小型分组传送平台是一款基于MPLS-TP 技术的分组光传送平台，主要应用于传输网络的边缘节点，为地理位置处于分散的大客户、写字楼、住宅小区、2G\3G基站等提供TDM和数据业务的接入服务。
支持以太网、CES等业务的传送，通过PW技术完成业务的统一封装，在业务转发过程中提供端到端透明传送路径。
具有电信级网络所需要的保护机制、服务质量（QoS）及故障定位（OAM）能力。
支持频率同步、IEEE1588v2协议的时间同步。
CiTRANS 620A 移动业务应用场景
CiTRANS 620A 主要用于城域分组网络的边缘接入层，负责移动基站或运营商大客户业务的接入。
CiTRANS 620A 的典型组网应用如上图所示，在该组网应用中：
通过FE 接口、E1 接口接入基站业务、DSLAM 业务、PON 业务、企业用户业务或传统程控交换业务；
通过GE 接口实现与其他系列的PTN 产品共同组网。
CiTRANS 620A 设备外观
采用19”/1U结构设计，具体尺寸为：440mm×241mm×44mm
系统为单板集中式架构
可安装在：600mm 深19 英寸机柜、300mm 深SDH 机柜、桌面或墙壁上
系统最大交换容量为5.2G
系统最大支持4路GE、12路FE、16路E1的接入
CiTRANS 620A 前面板指示灯说明。

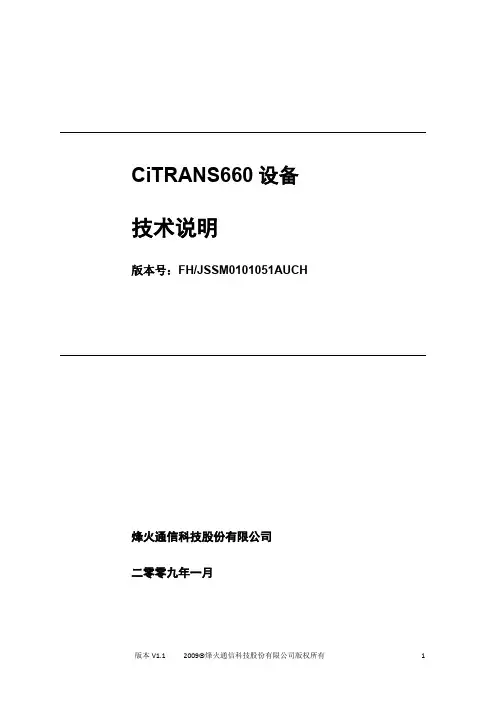

CiTRANS660设备技术说明版本号：FH/JSSM0101051AUCH烽火通信科技股份有限公司二零零九年一月目录1概述 (3)1.1PTN技术简介 (3)1.2烽火通信PTN设备系列 (3)1.3烽火通信PTN设备应用场景 (3)2CiTRANS 660设备总体功能介绍 (5)2.1机械机构 (5)2.2槽位分布 (6)2.3接口盘类型及接入能力 (6)2.4功能特性 (7)2.5单盘优化设计 (7)2.6组网互通能力 (7)3CiTRANS 660单盘功能介绍 (8)3.1以太网业务盘 (8)3.2TDM业务盘 (8)3.3STM-N业务盘 (9)3.4网元管理盘和信令控制盘 (9)3.5交叉时钟盘 (9)4CiTRANS 660设备保护能力介绍 (10)4.1设备级保护 (10)4.1.1电接口单元（E1/FE）1：N TPS保护 (10)4.1.2关键功能模块冗余1+1热备份保护 (10)4.1.3机盘软件可靠性设计 (10)4.2网络级保护 (10)4.2.1线性保护倒换 (10)4.2.2环网保护（Wrapping） (11)5CiTRANS 660设备特性功能介绍 (11)5.1QOS特性 (11)5.2OAM特性 (11)5.3时钟特性 (12)5.3.1频率同步功能 (12)5.3.2时间同步功能 (12)6管理、控制功能和安全机制介绍 (12)6.1管理功能 (12)6.2智能控制 (13)6.3数据业务安全传送 (13)7系统参数 (13)7.110GE光接口性能 (13)7.2GE光接口指标 (13)7.3电气性能 (14)7.4功耗及熔丝标准 (14)7.5尺寸及承重 (14)7.6工作环境 (15)1 概述1.1 PTN技术简介近年来，数据业务迅猛发展，电信网络承载的业务类型构成发生根本性的变化，IP业务取代话音业务成为电信网络的主导性业务。
