桩基础设计步骤

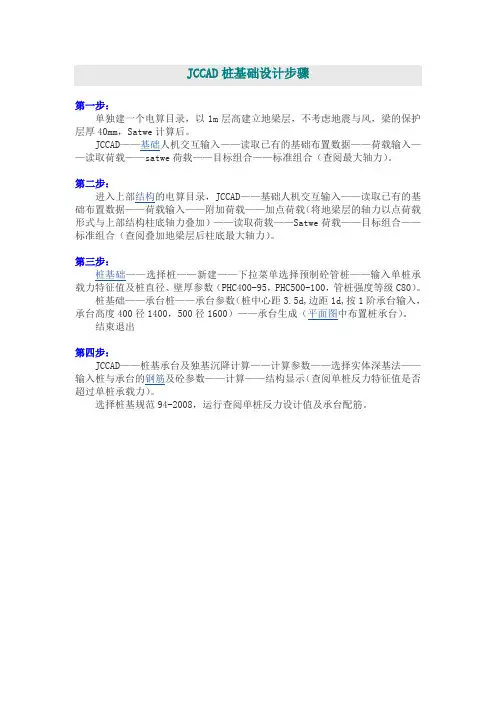

JCCAD桩基础设计步骤

第一步：

单独建一个电算目录，以1m层高建立地梁层，不考虑地震与风，梁的保护层厚40mm，Satwe计算后。

JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——读取荷载——satwe荷载——目标组合——标准组合（查阅最大轴力）。

第二步：

进入上部结构的电算目录，JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——附加荷载——加点荷载（将地梁层的轴力以点荷载形式与上部结构柱底轴力叠加）——读取荷载——Satwe荷载——目标组合——标准组合（查阅叠加地梁层后柱底最大轴力）。

第三步：

桩基础——选择桩——新建——下拉菜单选择预制砼管桩——输入单桩承载力特征值及桩直径、壁厚参数（PHC400-95，PHC500-100，管桩强度等级C80）。

桩基础——承台桩——承台参数（桩中心距3.5d,边距1d,按1阶承台输入，承台高度400径1400，500径1600）——承台生成（平面图中布置桩承台）。

结束退出

第四步：

JCCAD——桩基承台及独基沉降计算——计算参数——选择实体深基法——输入桩与承台的钢筋及砼参数——计算——结构显示（查阅单桩反力特征值是否超过单桩承载力）。

选择桩基规范94-2008，运行查阅单桩反力设计值及承台配筋。

简述桩基础设计步骤

桩基础是建筑工程中常用的一种基础形式，其设计步骤可以大致概括为以下几个方面：

1. 确定桩基础的类型：根据建筑物的性质、地质条件和承载力要求等因素，选择合适的桩基础类型，如钢管桩、混凝土桩、复合桩等。

2. 桩长计算：根据建筑物的荷载、地质条件和桩基础类型等因素，计算出桩的有效长度和所需数量，以满足承载力的要求。

3. 桩径计算：根据桩身的受力情况和地质条件等因素，计算出桩的直径或截面积大小。

4. 确定桩顶标高及桩顶水平位置：根据建筑物的结构形式和地基情况等因素，确定桩顶标高和水平位置的要求。

5. 桩头处理：根据实际需要，在桩顶进行必要的加固和处理，以保证连接建筑物和桩基础的可靠性与稳定性。

6. 桩间距和排列方式的确定：根据建筑物的荷载和地质情况等因素，确定桩的间距和排列方式，以保证桩之间的相互作用和整体性能。

7. 桩身受力计算：根据桩的几何形状、材料性质和地基情况等因素，计算出桩身在承载过程中所受到的应力和变形情况。

8. 验证设计方案：对上述计算结果进行综合评估和验证，确保桩基础设计方案满足承载力、稳定性和可靠性等要求。

总之，桩基础的设计步骤需要考虑多种因素，涉及到土工、结构、力学等方面的知识，需要具备较强的专业技能和实践经验。同时，在设计过程中也需要充分考虑施工和管理方面的问题，以确保设计方案的顺利实施和工程质量的保障。

桩基础设计步骤

桩基础设计步骤可以分为以下几个主要步骤：

1. 确定工程要求：了解工程的性质、荷载要求、土壤条件、基础布置等信息。

2. 土壤勘察：进行土壤勘察，了解土壤的类型、层位、荷载承载力、水位等参数。

3. 桩型选择：根据土壤条件、荷载要求和工程要求，选择合适的桩型，如灌注桩、沉管桩、摩擦桩等。

4. 成桩材料选择：根据桩的类型和设计要求，选择合适的成桩材料，如钢筋混凝土、钢管等。

5. 桩身设计：根据荷载要求和土壤条件，确定桩的直径、长度和间距等参数。

6. 荷载计算：根据工程要求和荷载要求，计算桩的承载力和抗拔力，并进行安全系数的评估。

7. 桩基础布置：根据土壤条件和承载力要求，确定桩的布置方式和间距。

8. 施工方法选择：根据工程要求和桩的类型，选择合适的施工方法，如钻孔、振动、冲击等。

9. 施工监控：对于重要工程，应进行施工监控和质量检查，确保桩基础的施工质量。

10. 桩基础验收：完成施工后，进行桩基础的验收和测试，确保其符合设计要求和工程要求。

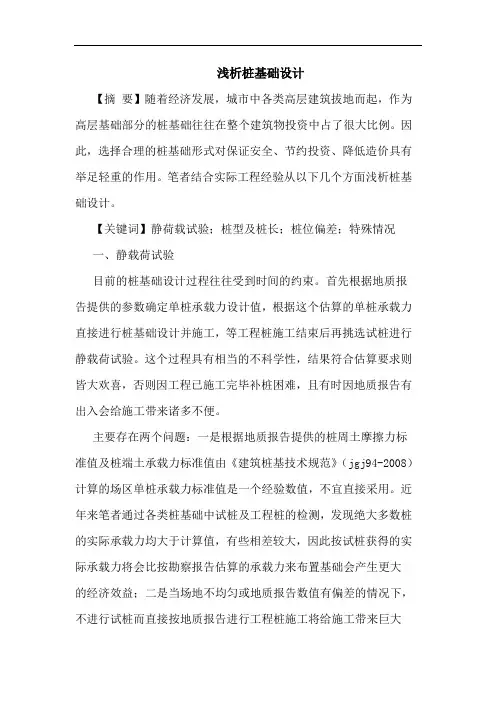

浅析桩基础设计

【摘 要】随着经济发展，城市中各类高层建筑拔地而起，作为高层基础部分的桩基础往往在整个建筑物投资中占了很大比例。因此，选择合理的桩基础形式对保证安全、节约投资、降低造价具有举足轻重的作用。笔者结合实际工程经验从以下几个方面浅析桩基础设计。

【关键词】静荷载试验；桩型及桩长；桩位偏差；特殊情况

一、静载荷试验

目前的桩基础设计过程往往受到时间的约束。首先根据地质报告提供的参数确定单桩承载力设计值，根据这个估算的单桩承载力直接进行桩基础设计并施工，等工程桩施工结束后再挑选试桩进行静载荷试验。这个过程具有相当的不科学性，结果符合估算要求则皆大欢喜，否则因工程已施工完毕补桩困难，且有时因地质报告有出入会给施工带来诸多不便。

主要存在两个问题：一是根据地质报告提供的桩周土摩擦力标准值及桩端土承载力标准值由《建筑桩基技术规范》（jgj94-2008）计算的场区单桩承载力标准值是一个经验数值，不宜直接采用。近年来笔者通过各类桩基础中试桩及工程桩的检测，发现绝大多数桩的实际承载力均大于计算值，有些相差较大，因此按试桩获得的实际承载力将会比按勘察报告估算的承载力来布置基础会产生更大的经济效益；二是当场地不均匀或地质报告数值有偏差的情况下，不进行试桩而直接按地质报告进行工程桩施工将给施工带来巨大

的困难且造成不必要的浪费。

二、合理选择桩型及桩长

桩基础设计中对桩型及桩长的合理选择均会对基础设计产生重大的影响，合理的桩型及桩长选择将产生巨大的经济效益。笔者在某项住宅设计中，起初考虑时间原因采用d400的预应力管桩，根据地质报告采用桩长l=16m，单桩承载力极限标准值为850kn，预算基础部分造价约为160元/m2，在整个住宅造价中占了相当大的比例；随后笔者结合本工程特点，桩长不变，将桩型改为250×250的预制钢筋混凝土小方桩，单桩承载力极限标准值为600kn，采用小方桩后预算造价约为90元/m2，综合经济价值明显。由此可见，选择合理的桩型对工程的造价产生巨大的影响。
