通过式抛丸清理机结构组成

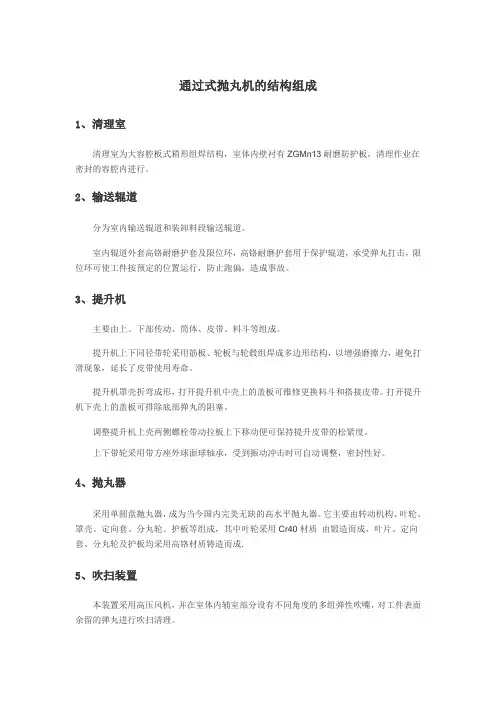

通过式抛丸机的结构组成

1、清理室

清理室为大容腔板式箱形组焊结构，室体内壁衬有ZGMn13耐磨防护板，清理作业在密封的容腔内进行。

2、输送辊道

分为室内输送辊道和装卸料段输送辊道。

室内辊道外套高铬耐磨护套及限位环，高铬耐磨护套用于保护辊道，承受弹丸打击，限位环可使工件按预定的位置运行，防止跑偏，造成事故。

3、提升机

主要由上、下部传动、筒体、皮带、料斗等组成。

提升机上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构，以增强磨擦力，避免打滑现象，延长了皮带使用寿命。

提升机罩壳折弯成形，打开提升机中壳上的盖板可维修更换料斗和搭接皮带。打开提升机下壳上的盖板可排除底部弹丸的阻塞。

调整提升机上壳两侧螺栓带动拉板上下移动便可保持提升皮带的松紧度。

上下带轮采用带方座外球面球轴承，受到振动冲击时可自动调整，密封性好。

4、抛丸器

采用单圆盘抛丸器，成为当今国内完美无缺的高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成，其中叶轮采用Cr40材质 由锻造而成，叶片、定向套、分丸轮及护板均采用高铬材质铸造而成.

5、吹扫装置

本装置采用高压风机，并在室体内辅室部分设有不同角度的多组弹性吹嘴，对工件表面余留的弹丸进行吹扫清理。 6、进出口密封

工件进出口密封装置，均采用橡胶弹簧钢板制成，为防止在抛丸时，弹丸飞溅出清理室外，在工件进出口处各设多道加强密封，其特点为弹性强、寿命长、密封效果俱佳。

7、除尘系统

布袋式除尘器

主要由袋式除尘器和风机、除尘管道等一起组成除尘系统。除尘效率可达99.5%。

8、电气控制

电气控制系统采用常规控制实现对全机的控制，采用国内外生产的优质电器元件，具有可靠性高及维修方便等优点，主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载保护。并设有多处急停开关，方便紧急关机，防止事故扩大。

在清理室及清扫室的各个检修门上设有安全保护开关，当任何一个检修门打开后，抛丸器不能启动。

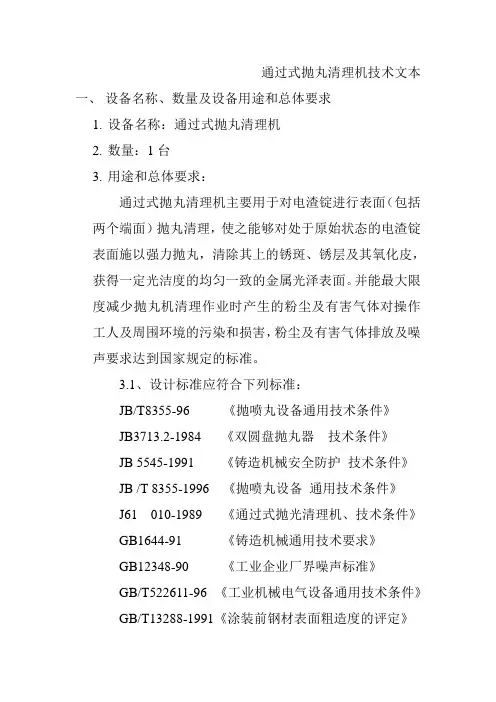

通过式抛丸清理机技术文本

一、 设备名称、数量及设备用途和总体要求

1. 设备名称：通过式抛丸清理机

2. 数量：1台

3. 用途和总体要求：

通过式抛丸清理机主要用于对电渣锭进行表面（包括两个端面）抛丸清理，使之能够对处于原始状态的电渣锭表面施以强力抛丸，清除其上的锈斑、锈层及其氧化皮，获得一定光洁度的均匀一致的金属光泽表面。并能最大限度减少抛丸机清理作业时产生的粉尘及有害气体对操作工人及周围环境的污染和损害，粉尘及有害气体排放及噪声要求达到国家规定的标准。

3.1、设计标准应符合下列标准：

JB/T8355-96 《抛喷丸设备通用技术条件》

JB3713.2-1984 《双圆盘抛丸器 技术条件》

JB 5545-1991 《铸造机械安全防护 技术条件》

JB /T 8355-1996 《抛喷丸设备 通用技术条件》

J61 010-1989 《通过式抛光清理机、技术条件》

GB1644-91 《铸造机械通用技术要求》

GB12348-90 《工业企业厂界噪声标准》

GB/T522611-96 《工业机械电气设备通用技术条件》

GB/T13288-1991《涂装前钢材表面粗造度的评定》 GB1697-96 《大气污染物综合排放标准》

GBZ1-2002 《工业企业设计卫生标准》

GB16297-1996 《大气污染物综合排放标准》

GB12265-90 《机械防护安全距离》

GB12801-91 《生产过程中安全卫生要求总则》

GB103328-1033-89 《车间空气粉尘卫生标准》

GB8160-87 《机械设备防护罩安全标准要求》

3.2业绩要求

投标方设计的通过式抛丸清理机应成熟可靠，并且用户反映效果良好。

二、 设备主要技术参数

1. 清理参数

２０１５年第３期　２０１５年　６月　铸造设备与工艺　

Ｆ（３ＵＮＤＲＹ　ＥＱＵＩＰＭＥＮＴ　ＡＮＤ　ＴＥＣＨＮＯＬＯＧＹ　

・铸造设备・　

Ｑ４８悬链式抛丸清理机爬坡吊钩的结构设计　

李建亮－，李长春ｚ　

（１．山东开泰抛丸机械有限公司，山东滨州　２５６２１７；２．济南大学，山东济南　２５００２２）　

摘　要：针对Ｑ４８悬链步进式抛丸清理机的吊钩爬坡时易折断等现象进行了分析研究，提出一种吊钩与悬　

链之间采用铰接式结构，使得吊钩爬坡时始终处于垂直状态，减小了悬链运行爬坡时产生的附加应力，避免了吊　钩折断或弯曲，提高了吊钩的使用寿命和悬链线的运行效率。　关键字：吊钩；悬链；导轨；爬坡；应力　中图分类号：ＴＧ２３４　文献标识码：Ａ　文章编号：１６７４—６６９４（２０１５）０３—００１７—０３　

Ｄｅｓｉｇｎ　ｏｆ　Ｑ４８　Ｈａｎｇｉｎｇ　Ｃｈａｉｎ　Ｓｈｏｔ　Ｂｌａｓｔｉｎｇ　Ｍａｃｈｉｎｅ　Ｃｌｉｍｂｉｎｇ　Ｈｏｏｋ　

ｕ　Ｊｉａｎ－ｌｉａｎｇｌ，ＬＩ　Ｃｈａｎｇ－ｃｈｕｎ　

（１．Ｓｈａｎｄｏｎｇ　Ｋ　ｔ　Ｓｈｏｒｂｌａｓｔｉｎｇ　Ｍａｃｈｉｎｅｒｙ　ＣＯ．，ＬＴＤ．，Ｂｉｎｚｈｏｕ　ｓｈａｎｄｏｎｇ　２５６２１７，Ｃｈｉｎａ；　２．Ｊｉｎａｎ　Ｕｎｉｖｅｒｓｉｔｙ，点ｎ叽Ｓｈａｎｄｏｎｇ　２５００２２，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　Ｑ４８　ｓｕｓｐｅｎｓｉｏｎ　ｃｈａｉｎ　ｓｔｅｐ　ｂｌａｓｔｉｎｇ　ｍａｃｈｉｎｅ　ｈｏｏｋ　ｉｓ　ｅａｓｙ　ｔｏ　ｂｒｅａｋ．Ｔｈｉｓ　ｐａｐｅｒ　ｐｕｔ　ｆｏｒｗａｒｄ　ａｎ　ａｒｔｉｃｕｌａｔｅｄ　

ｓｔｒｕｃｔｕｒｅ　ａｄｏｐｔｅｄ　ｂｅｔｗｅｅｎ　ｔｈｅ　ｈｏｏｋ　ａｎｄ　ｔｈｅ　ｈａｎｇｉｎｇ　ｃｈａｉｎ，ｗｈｉｃｈ　ｍａｄｅ　ｔｈｅ　ｈｏｏｋ　ｉｎ　ｖｅｒｔｉｃａｌ　ａｔａｔｅ　ｗｈｅｎ　ｃｌｉｍｂｉｎｇ　ｔｏ　ｒｅｄｕｃｅ　ｔｈｅ　ａｄｄｉｔｉｏｎａｌ　ｓｔｒｅｓｓ，ａｖｏｉｄ　ｔｈｅ　ｈｏｏｋ　ｂｒｏｋｅｎ　ｏｒ　ｂｅｎｄ，ｉｍｐｒｏｖｅ　ｔｈｅ　ｏｐｅｒａｔｉｏｎ　ｅｆｆｉｃｉｅｎｃｙ　ａｎｄ　ｔｈｅ　ｓｅｒｖｉｃｅ　ｌｉｆｅ　ｏｆ　ｔｈｅ　ｈｏｏｋ．　Ｋｅｙｗｏｒｄｓ：ｈｏｏｋ，ｈａｎｇｉｎｇ　ｃｈａｉｎ，ｇｕｉｄｅ　ｒａｉｌ，ｃｌｉｍｂｉｎｇ，ｓｔｒｅｓｓ　

1

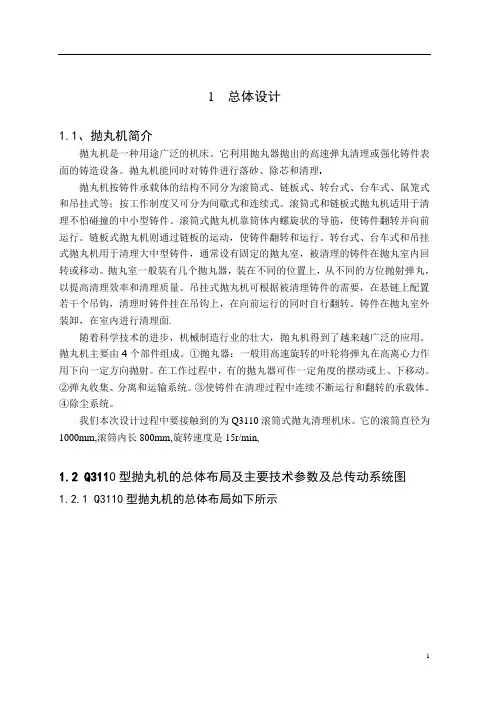

1 总体设计

1.1、抛丸机简介

抛丸机是一种用途广泛的机床。它利用抛丸器抛出的高速弹丸清理或强化铸件表面的铸造设备。抛丸机能同时对铸件进行落砂、除芯和清理.

抛丸机按铸件承载体的结构不同分为滚筒式、链板式、转台式、台车式、鼠笼式和吊挂式等；按工作制度又可分为间歇式和连续式。滚筒式和链板式抛丸机适用于清理不怕碰撞的中小型铸件。滚筒式抛丸机靠筒体内螺旋状的导筋，使铸件翻转并向前运行。链板式抛丸机则通过链板的运动，使铸件翻转和运行。转台式、台车式和吊挂式抛丸机用于清理大中型铸件，通常设有固定的抛丸室，被清理的铸件在抛丸室内回转或移动。抛丸室一般装有几个抛丸器，装在不同的位置上，从不同的方位抛射弹丸，以提高清理效率和清理质量。吊挂式抛丸机可根据被清理铸件的需要，在悬链上配置若干个吊钩，清理时铸件挂在吊钩上，在向前运行的同时自行翻转。铸件在抛丸室外装卸，在室内进行清理面.

随着科学技术的进步，机械制造行业的壮大，抛丸机得到了越来越广泛的应用。抛丸机主要由4个部件组成。①抛丸器：一般用高速旋转的叶轮将弹丸在高离心力作用下向一定方向抛射。在工作过程中，有的抛丸器可作一定角度的摆动或上、下移动。②弹丸收集、分离和运输系统。③使铸件在清理过程中连续不断运行和翻转的承载体。④除尘系统。

我们本次设计过程中要接触到的为Q3110滚筒式抛丸清理机床。它的滚筒直径为1000mm,滚筒内长800mm,旋转速度是15r/min,

1.2 Q3110型抛丸机的总体布局及主要技术参数及总传动系统图

1.2.1 Q3110型抛丸机的总体布局如下所示

2

图1.1 Q3110抛丸机外观图

1. 底座 2.皮带轮护板 3.抛丸器电动机 4抛丸器 5.除尘器

6.漏斗 7. 除尘器电动机 8. 挡板 9滚筒 10滚筒盖

11配电柜 12 滚轮 13 抛丸机
