一建【水利】第4讲-水利水电工程施工水流控制

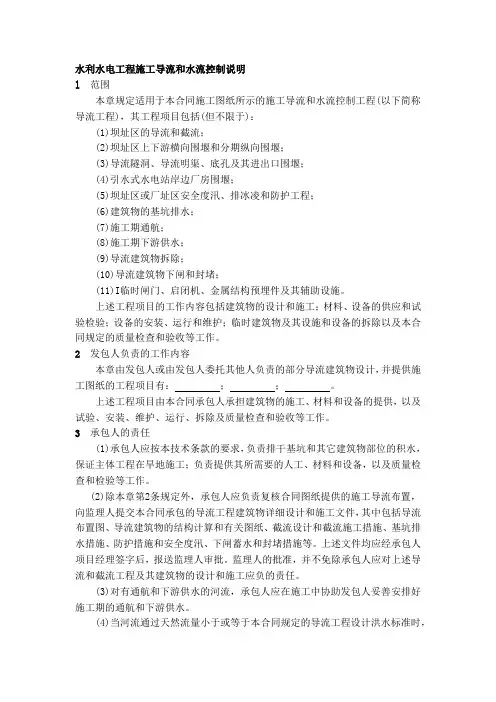

水利水电工程施工导流和水流控制说明l范围本章规定适用于本合同施工图纸所示的施工导流和水流控制工程(以下简称导流工程)，其工程项目包括(但不限于)：(1)坝址区的导流和截流；(2)坝址区上下游横向围堰和分期纵向围堰；(3)导流隧洞、导流明渠、底孔及其进出口围堰；(4)引水式水电站岸边厂房围堰；(5)坝址区或厂址区安全度汛、排冰凌和防护工程；(6)建筑物的基坑排水；(7)施工期通航；(8)施工期下游供水；(9)导流建筑物拆除；(10)导流建筑物下闸和封堵；(11)I临时闸门、启闭机、金属结构预埋件及其辅助设施。

上述工程项目的工作内容包括建筑物的设计和施工；材料、设备的供应和试验检验；设备的安装、运行和维护；临时建筑物及其设施和设备的拆除以及本合同规定的质量检查和验收等工作。

2发包人负责的工作内容本章由发包人或由发包人委托其他人负责的部分导流建筑物设计，并提供施工图纸的工程项目有：；；。

上述工程项目由本合同承包人承担建筑物的施工、材料和设备的提供，以及试验、安装、维护、运行、拆除及质量检查和验收等工作。

3承包人的责任(1)承包人应按本技术条款的要求，负责排干基坑和其它建筑物部位的积水，保证主体工程在旱地施工；负责提供其所需要的人工、材料和设备，以及质量检查和检验等工作。

(2)除本章第2条规定外，承包人应负责复核合同图纸提供的施工导流布置，向监理人提交本合同承包的导流工程建筑物详细设计和施工文件，其中包括导流布置图、导流建筑物的结构计算和有关图纸、截流设计和截流施工措施、基坑排水措施、防护措施和安全度汛、下闸蓄水和封堵措施等。

上述文件均应经承包人项目经理签字后，报送监理人审批。

监理人的批准，并不免除承包人应对上述导流和截流工程及其建筑物的设计和施工应负的责任。

(3)对有通航和下游供水的河流，承包人应在施工中协助发包人妥善安排好施工期的通航和下游供水。

(4)当河流通过天然流量小于或等于本合同规定的导流工程设计洪水标准时，因承包人原因造成永久建筑物或临时建筑物的损失或损坏，应由承包人承担修复及应急抢救的费用。

水电站施工导流及水流控制方案为保障水电站施工和运行的顺利进行，需要采取合适的导流及水流控制方案。

下面将详细介绍一种适用于水电站施工的导流及水流控制方案。

1.导流方案1.1主坝导流方案主坝导流可采取开挖导流洞或使用盾构机掘进导流洞的方式进行。

具体步骤如下：(1)首先，根据设计要求确定导流洞的位置。

(2)然后，在主坝基岩上进行导流洞开挖或盾构机掘进。

(3)导流洞开挖或盾构机掘进完成后，进行洞口加固，确保洞口的稳定性和安全性。

(4)最后，根据需要安装导流门，调整导流门的开度以控制流量。

1.2副坝导流方案副坝导流可采取引流通道和溢流堰的方式进行。

具体步骤如下：(1)首先，根据设计要求确定引流通道和溢流堰的位置和尺寸。

(2)然后，在副坝上开挖引流通道和溢流堰。

(3)引流通道和溢流堰开挖完成后，进行加固，确保其稳定性。

(4)最后，根据需要安装控制闸门，调整控制闸门的开度以控制流量。

2.1稳定水位控制为维持水电站的正常运行，需要采取措施控制水位的稳定。

具体步骤如下：(1)通过主坝导流洞、副坝引流通道及控制闸门等设施来控制水流的流量。

(2)根据水电站的负荷需求和供电要求，调整导流洞和控制闸门的开度，控制出水量。

(3)监测水位变化情况，及时调整导流洞和控制闸门的开度，确保水位稳定在正常范围内。

2.2水质控制为保护水电站设备和周边环境，需要采取措施控制水质的变化。

具体步骤如下：(1)在导流系统中设置过滤装置，过滤掉悬浮物和杂质，净化水质。

(2)对进入水电站的水进行监测和采样分析，及时发现水质异常。

(3)根据需要采取化学、物理等方式进行水处理，保持水质稳定。

2.3应急水流控制为应对突发事件或自然灾害，需要制定应急水流控制方案。

具体步骤如下：(1)建立应急响应机制，明确各责任单位和人员的职责和任务。

(2)增加水位监测频次，及时了解水位变化情况，根据需要调整导流门和控制闸门的开度，控制水流量。

(3)加强沟通与协调，及时向相关单位发布水位变化信息，协助做好应急处置工作。

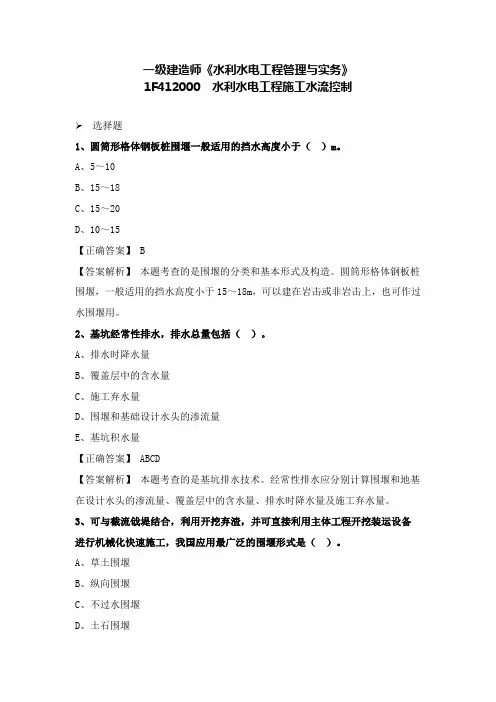

一级建造师《水利水电工程管理与实务》1F412000 水利水电工程施工水流控制➢选择题1、圆筒形格体钢板桩围堰一般适用的挡水高度小于（）m。

A、5～10B、15～18C、15～20D、10～15【正确答案】 B【答案解析】本题考查的是围堰的分类和基本形式及构造。

圆筒形格体钢板桩围堰，一般适用的挡水高度小于15～18m，可以建在岩击或非岩击上，也可作过水围堰用。

2、基坑经常性排水，排水总量包括（）。

A、排水时降水量B、覆盖层中的含水量C、施工弃水量D、围堰和基础设计水头的渗流量E、基坑积水量【正确答案】 ABCD【答案解析】本题考查的是基坑排水技术。

经常性排水应分别计算围堰和地基在设计水头的渗流量、覆盖层中的含水量、排水时降水量及施工弃水量。

3、可与截流戗堤结合，利用开挖弃渣，并可直接利用主体工程开挖装运设备进行机械化快速施工，我国应用最广泛的围堰形式是（）。

A、草土围堰B、纵向围堰C、不过水围堰D、土石围堰【答案解析】本题考查的是围堰的分类和基本形式及构造。

土石围堰可与截流戗堤结合，可利用开挖弃渣，并可直接利用主体工程开挖装运设备进行机械化快速施工，我国应用最广泛的围堰形式。

4、以下各项中，不属于一次拦断河床围堰导流泄水建筑物类型的是（）。

A、梳齿孔导流B、明渠导流C、隧洞导流D、涵管导流【正确答案】 A【答案解析】本题考查的是一次拦断河床围堰导流。

一次拦断河床围堰导流适用于枯水期流量不大，河道狭窄的河流，按导流泄水建筑物的类型可分为明渠导流、隧洞导流、涵管导流。

5、土坝截流施工中，改善龙口水力条件的措施包括（）。

A、定向爆破B、双戗截流C、三戗截流D、宽戗截流E、平抛垫底【正确答案】 BCDE【答案解析】本题考查的是减小截流难度的技术措施。

土坝截流施工中，改善龙口水力条件的措施包括双戗截流、三戗截流、宽戗截流、平抛垫底。

6、分期围堰导流的适用条件不包括（）。

A、河床宽B、流量大C、工期长D、河道狭窄【答案解析】本题考查的是分期围堰导流。

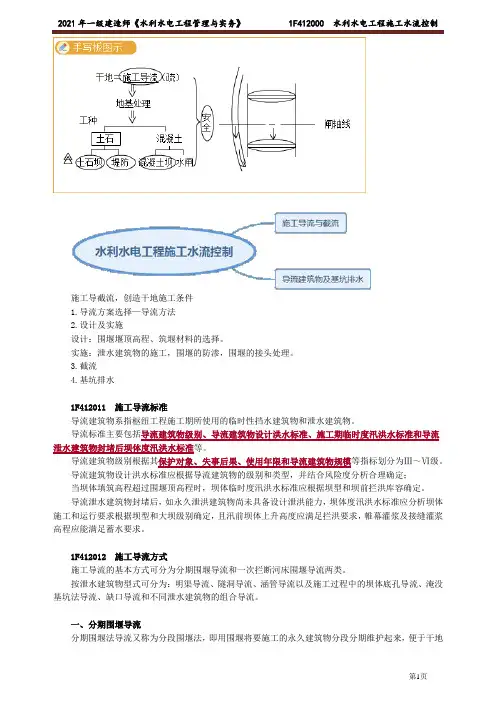

施工导截流，创造干地施工条件1.导流方案选择—导流方法2.设计及实施设计：围堰堰顶高程、筑堰材料的选择。

实施：泄水建筑物的施工，围堰的防渗，围堰的接头处理。

3.截流4.基坑排水1F412011 施工导流标准导流建筑物系指枢纽工程施工期所使用的临时性挡水建筑物和泄水建筑物。

导流标准主要包括导流建筑物级别、导流建筑物设计洪水标准、施工期临时度汛洪水标准和导流泄水建筑物封堵后坝体度汛洪水标准等。

导流建筑物级别根据其保护对象、失事后果、使用年限和导流建筑物规模等指标划分为Ⅲ～Ⅵ级。

导流建筑物设计洪水标准应根据导流建筑物的级别和类型，并结合风险度分析合理确定；当坝体填筑高程超过围堰顶高程时，坝体临时度汛洪水标准应根据坝型和坝前拦洪库容确定。

导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体度汛洪水标准应分析坝体施工和运行要求根据坝型和大坝级别确定，且汛前坝体上升高度应满足拦洪要求，帷幕灌浆及接缝灌浆高程应能满足蓄水要求。

1F412012 施工导流方式施工导流的基本方式可分为分期围堰导流和一次拦断河床围堰导流两类。

按泄水建筑物型式可分为：明渠导流、隧洞导流、涵管导流以及施工过程中的坝体底孔导流、淹没基坑法导流、缺口导流和不同泄水建筑物的组合导流。

一、分期围堰导流分期围堰法导流又称为分段围堰法，即用围堰将要施工的永久建筑物分段分期维护起来，便于干地施工。

所谓分段，就是在空间上用围堰将永久建筑物分为若干段进行施工。

所谓分期，就是在时间上将导流分为若干时段。

一般适用于下列情况：（1）导流流量大，河床宽，有条件布置纵向围堰；（2）河床中永久建筑物便于布置导流泄水建筑物；（3）河床覆盖层不厚；（4）有通航要求或冰凌严重的河道。

分段围堰法导流（a）平面图；（b）下游立视图；（c）导流底孔纵断面图1—一期上游横向围堰；2—一期下游横向围堰；3—一、二期纵向围堰；4—预留缺口；5—导流底孔；6—二期上下游围堰轴线；7—护坦；8—封堵闸门槽；9—工作闸门槽；10—事故闸门槽；11—已浇筑的混凝土坝体；12—未浇筑的混凝土坝体根据不同时期泄水道的特点，分期围堰导流中又包括束窄河床导流和通过已建或在建的建筑物导流。

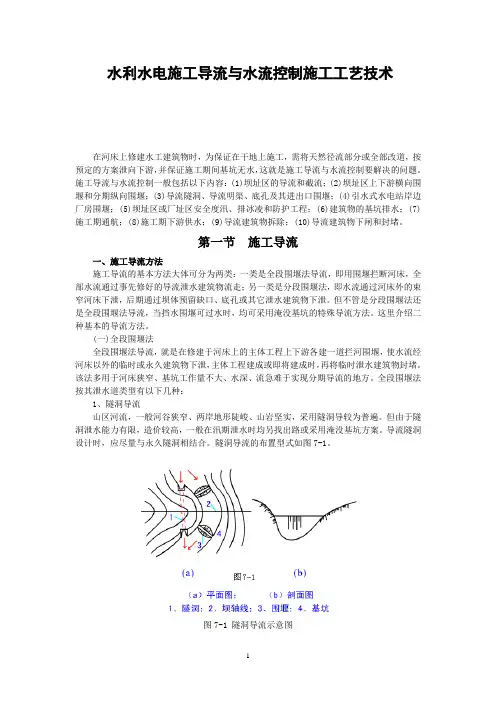

水利水电施工导流与水流控制施工工艺技术在河床上修建水工建筑物时，为保证在干地上施工，需将天然径流部分或全部改道，按预定的方案泄向下游，并保证施工期间基坑无水，这就是施工导流与水流控制要解决的问题。

施工导流与水流控制一般包括以下内容：(1)坝址区的导流和截流；(2)坝址区上下游横向围堰和分期纵向围堰；(3)导流隧洞、导流明渠、底孔及其进出口围堰；(4)引水式水电站岸边厂房围堰；(5)坝址区或厂址区安全度汛、排冰凌和防护工程；(6)建筑物的基坑排水；(7)施工期通航；(8)施工期下游供水；(9)导流建筑物拆除；(10)导流建筑物下闸和封堵。

第一节施工导流一、施工导流方法施工导流的基本方法大体可分为两类：一类是全段围堰法导流，即用围堰拦断河床，全部水流通过事先修好的导流泄水建筑物流走；另一类是分段围堰法，即水流通过河床外的束窄河床下泄，后期通过坝体预留缺口、底孔或其它泄水建筑物下泄。

但不管是分段围堰法还是全段围堰法导流，当挡水围堰可过水时，均可采用淹没基坑的特殊导流方法。

这里介绍二种基本的导流方法。

(一)全段围堰法全段围堰法导流，就是在修建于河床上的主体工程上下游各建一道拦河围堰，使水流经河床以外的临时或永久建筑物下泄，主体工程建成或即将建成时，再将临时泄水建筑物封堵。

该法多用于河床狭窄、基坑工作量不大、水深、流急难于实现分期导流的地方。

全段围堰法按其泄水道类型有以下几种：1、隧洞导流山区河流，一般河谷狭窄、两岸地形陡峻、山岩坚实，采用隧洞导较为普遍。

但由于隧洞泄水能力有限，造价较高，一般在汛期泄水时均另找出路或采用淹没基坑方案。

导流隧洞设计时，应尽量与永久隧洞相结合。

隧洞导流的布置型式如图7-1。

图7-1 隧洞导流示意图2、明渠导流明渠导流是在河岸或滩地上开挖渠道，在基坑上下游修筑围堰，河水经渠道下泄。

它用于岸坡平缓或有宽广滩地的平原河道上。

若当地有老河道可利用或工程修建在弯道上时，采用明渠导流比较经济合理。

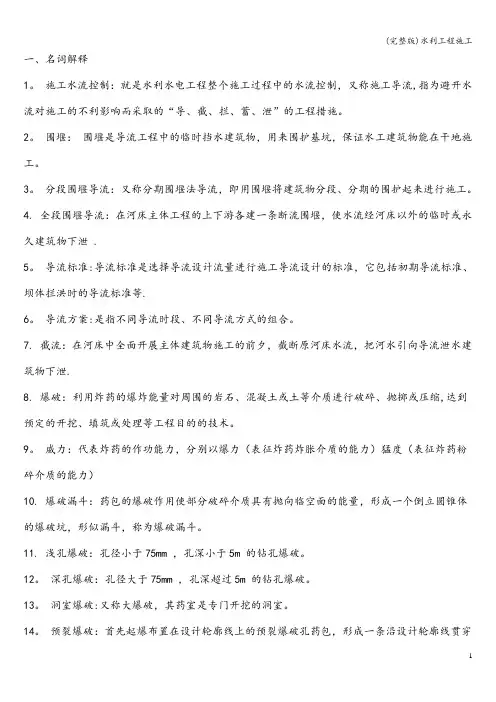

一、名词解释1。

施工水流控制：就是水利水电工程整个施工过程中的水流控制，又称施工导流,指为避开水流对施工的不利影响而采取的“导、截、拦、蓄、泄”的工程措施。

2。

围堰：围堰是导流工程中的临时挡水建筑物，用来围护基坑，保证水工建筑物能在干地施工。

3。

分段围堰导流：又称分期围堰法导流，即用围堰将建筑物分段、分期的围护起来进行施工。

4. 全段围堰导流：在河床主体工程的上下游各建一条断流围堰，使水流经河床以外的临时或永久建筑物下泄 .5。

导流标准:导流标准是选择导流设计流量进行施工导流设计的标准，它包括初期导流标准、坝体拦洪时的导流标准等.6。

导流方案:是指不同导流时段、不同导流方式的组合。

7. 截流：在河床中全面开展主体建筑物施工的前夕，截断原河床水流，把河水引向导流泄水建筑物下泄.8. 爆破：利用炸药的爆炸能量对周围的岩石、混凝土或土等介质进行破碎、抛掷或压缩,达到预定的开挖、填筑或处理等工程目的的技术。

9。

威力：代表炸药的作功能力，分别以爆力（表征炸药炸胀介质的能力）猛度（表征炸药粉碎介质的能力）10. 爆破漏斗：药包的爆破作用使部分破碎介质具有抛向临空面的能量，形成一个倒立圆锥体的爆破坑，形似漏斗，称为爆破漏斗。

11. 浅孔爆破：孔径小于75mm ，孔深小于5m 的钻孔爆破。

12。

深孔爆破：孔径大于75mm ，孔深超过5m 的钻孔爆破。

13。

洞室爆破:又称大爆破，其药室是专门开挖的洞室。

14。

预裂爆破：首先起爆布置在设计轮廓线上的预裂爆破孔药包，形成一条沿设计轮廓线贯穿1的裂缝，再在该人工裂缝的屏蔽下进行注意开挖部位的爆破，保证保留岩体免遭破坏。

15. 光面爆破：先爆除主体开挖部位的岩体,然后再起爆布置在设计轮廓线上的周边孔药包，将光爆层炸除,形成一个平整的开挖面.16. 岩塞爆破:是一种水下控制爆破。

17。

灌浆：亦称注浆，它是将某种浆液材料，一般是具有流动性、凝固后具有胶结力的浆液材料，注入到地层或结构物的裂隙、空隙或孔洞内,以提高其整体性和密实性，改善其力学和抗渗性能的一种工程手段。

1F412000 水利水电工程施工水流控制考点1 施工导流方式P50-51（一）分期围堰导流分期围堰法导流适用于河床宽、流量大、工期长的工程，尤其适用通航和冰凌严重的河道。

1. 前期阶段：束窄河床导流。

2. 后期阶段：通过建筑物导流。

（二）一次拦断河床围堰导流一次拦断河床围堰导流枯水期流量不大，河道狭窄的河流。

1. 明渠导流一般适用于岸坡平缓或有一岸具有较宽的台地、垭口或古河道的地形。

2. 隧洞导流适用于河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。

3. 涵管导流适用于导流流量较小的河流或只用来担负枯水期的导流。

考点2 截流方法P51-54一、截流方法截流多采用戗堤法，宜优先采用立堵截流方式。

二、减小截流难度的技术措施（一）加大分流量，改善分流条件；（二）改善龙口水力条件：双戗截流、三戗截流、宽戗截流、平抛垫底（三）增大抛投料的稳定性，减少块料流失；（四）加大截流施工强度；（五）合理选择截流时段考点3 选择围堰型式的要求P541. 土石围堰能充分利用当地材料，对地基适应性强，施工工艺简单，应优先采用。

2. 混凝土围堰宜优先选用重力式碾压混凝土结构。

河谷狭窄且地质条件良好的堰址可采用混凝土拱围堰。

3. 在地质条件好、能充分利用天然料和开挖石渣时可采用胶凝砂砾石围堰、堆石混凝土围堰。

4. 装配式钢板桩格型围堰适用于在岩石地基或混凝土基座上建造，其最大挡水水头不宜大于30m；打入式钢板桩围堰适用于细砂砾石层地基，其最大挡水水头不宜大于20m。

考点4 围堰稳定及堰顶高程P57（一）围堰稳定1. 土石围堰边坡稳定安全系数2. 重力式混凝土围堰、浆砌石围堰采用抗剪断公式计算时，安全系数K＇应不小于3.0，排水失效时安全系数K＇应不小于2.5；抗剪强度公式计算时安全系数K应不小于1.05。

（二）堰顶高程不过水围堰堰顶高程和堰顶安全加高值应符合下列规定：1. 堰顶高程不低于设计洪水的静水位与波浪高度及堰顶安全加高值之和。

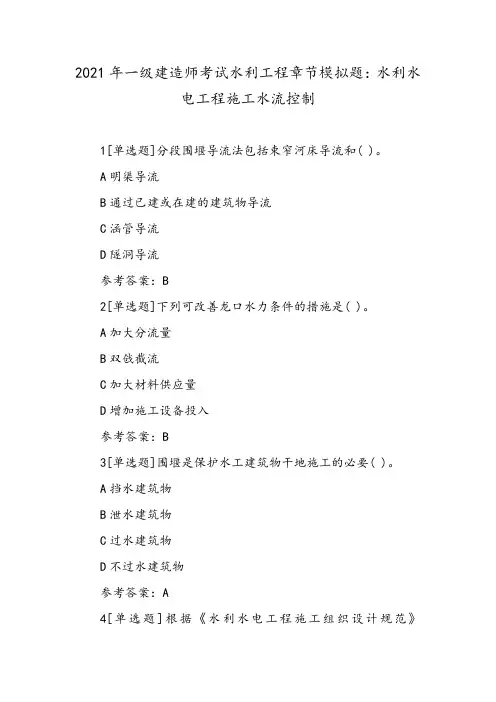

2021年一级建造师考试水利工程章节模拟题：水利水电工程施工水流控制1[单选题]分段围堰导流法包括束窄河床导流和( )。

A明渠导流B通过已建或在建的建筑物导流C涵管导流D隧洞导流参考答案：B2[单选题]下列可改善龙口水力条件的措施是( )。

A加大分流量B双戗截流C加大材料供应量D增加施工设备投入参考答案：B3[单选题]围堰是保护水工建筑物干地施工的必要( )。

A挡水建筑物B泄水建筑物C过水建筑物D不过水建筑物参考答案：A4[单选题]根据《水利水电工程施工组织设计规范》SL3032017，装配式钢板桩格型围堰最大挡水水头不宜大于( )m。

A10B20C30D40参考答案：C5[单选题]大型基坑初期排水，排水时间可采用( )d。

A3～5B4～6C5～7D6～8参考答案：C6[多选题]通过主体建筑物导流的主要方式包括( )。

A混凝土坝体中的底孔导流B涵管导流C混凝土坝体上预留缺口导流D隧洞导流E混凝土坝体上梳齿孔导流参考答案：ACE7[多选题]全段围堰法导流按其导流泄水建筑物的类型可分为( )。

A明渠导流B束窄河床导流C隧洞导流D涵管导流E通过建筑物导流参考答案：ACD8[多选题]施工导流的基本方式分为( )。

A明渠导流B全段围堰导流C隧洞导流D束窄河床导流E分段围堰导流参考答案：BE9[多选题]施工导流标准包括划分导流建筑物级别，确定相应的洪水标准，还包括( )。

A坝体施工期临时度汛洪水标准B导流建筑物封堵期洪水标准C导流建筑物封堵后坝体度汛洪水标准D施工期下游河道防洪标准E工程竣工后的第一个汛期度汛标准参考答案：AC10[多选题]减少截流难度的主要技术措施是( )。

A加大分流量B合理的截流方式C改善龙口水力条件D增大抛投料的稳定性，减少块料流失 E加大截流的施工强度参考答案：ACDE。

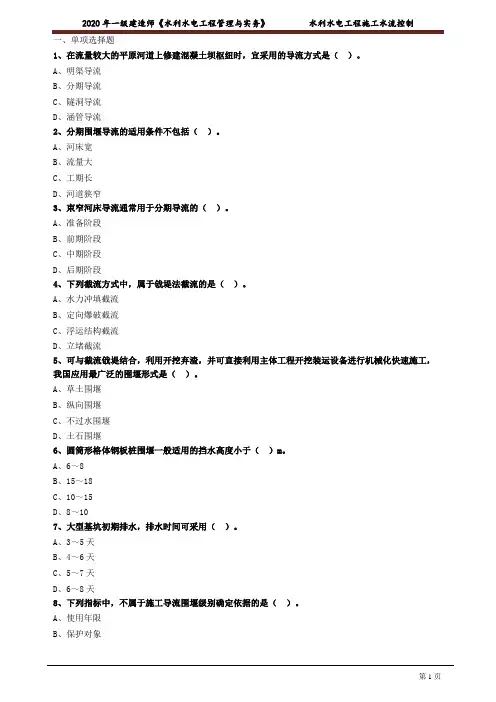

一、单项选择题1、在流量较大的平原河道上修建混凝土坝枢纽时，宜采用的导流方式是（）。

A、明渠导流B、分期导流C、隧洞导流D、涵管导流2、分期围堰导流的适用条件不包括（）。

A、河床宽B、流量大C、工期长D、河道狭窄3、束窄河床导流通常用于分期导流的（）。

A、准备阶段B、前期阶段C、中期阶段D、后期阶段4、下列截流方式中，属于戗堤法截流的是（）。

A、水力冲填截流B、定向爆破截流C、浮运结构截流D、立堵截流5、可与截流戗堤结合，利用开挖弃渣，并可直接利用主体工程开挖装运设备进行机械化快速施工，我国应用最广泛的围堰形式是（）。

A、草土围堰B、纵向围堰C、不过水围堰D、土石围堰6、圆筒形格体钢板桩围堰一般适用的挡水高度小于（）m。

A、6～8B、15～18C、10～15D、8～107、大型基坑初期排水，排水时间可采用（）。

A、3～5天B、4～6天C、5～7天D、6～8天8、下列指标中，不属于施工导流围堰级别确定依据的是（）。

A、使用年限B、保护对象C、洪水标准D、工程规模9、以下各项中，不属于一次拦断河床围堰导流泄水建筑物类型的是（）。

A、梳齿孔导流B、明渠导流C、隧洞导流D、涵管导流10、一次拦断河床围堰导流的适用于（），河道狭窄的河流。

A、枯水期流量不大B、枯水期流量大C、通航和冰凌严重D、工期长11、关于围堰的稳定安全系数，对于重力式混凝土围堰、浆砌石围堰采用抗剪断公式计算时，安全系数应（）。

A、不小于3.0B、不小于2.5C、不小于2.0D、不小于1.0512、根据《水利水电工程施工组织设计规范》SL303—2017，进出口轴线与河道主流方向的夹角宜小于（）。

A、20°B、30°C、40°D、50°二、多项选择题1、基坑经常性排水，排水总量包括（）。

A、排水时降水量B、覆盖层中的含水量C、施工弃水量D、围堰和基础设计水头的渗流量E、基坑积水量2、截流工程中，分流条件的好坏直接影响到截流过程中龙口的（）。

第 1 页

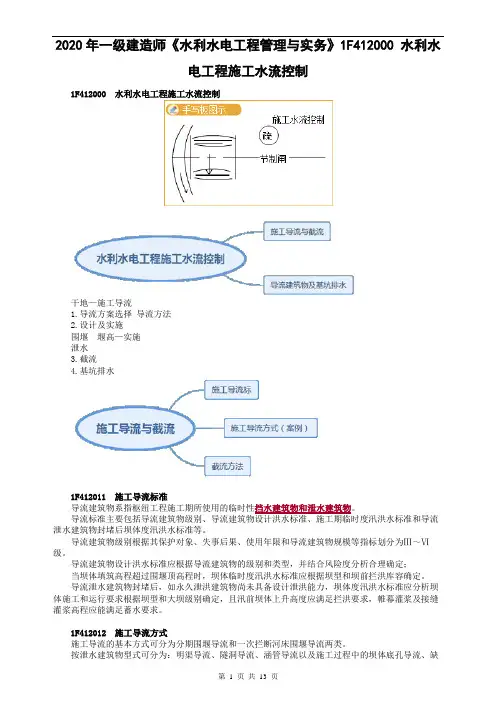

共 13 页 2020年一级建造师《水利水电工程管理与实务》1F412000 水利水
电工程施工水流控制
1F412000 水利水电工程施工水流控制
干地—施工导流
1.导流方案选择 导流方法
2.设计及实施
围堰 堰高—实施
泄水
3.截流
4.基坑排水
1F412011 施工导流标准
导流建筑物系指枢纽工程施工期所使用的临时性挡水建筑物和泄水建筑物。

泄水建筑物封堵后坝体度汛洪水标准等。

导流建筑物级别根据其保护对象、失事后果、使用年限和导流建筑物规模等指标划分为Ⅲ～Ⅵ级。

导流建筑物设计洪水标准应根据导流建筑物的级别和类型，并结合风险度分析合理确定；
当坝体填筑高程超过围堰顶高程时，坝体临时度汛洪水标准应根据坝型和坝前拦洪库容确定。

导流泄水建筑物封堵后，如永久泄洪建筑物尚未具备设计泄洪能力，坝体度汛洪水标准应分析坝体施工和运行要求根据坝型和大坝级别确定，且汛前坝体上升高度应满足拦洪要求，帷幕灌浆及接缝灌浆高程应能满足蓄水要求。

1F412012 施工导流方式
施工导流的基本方式可分为分期围堰导流和一次拦断河床围堰导流两类。

按泄水建筑物型式可分为：明渠导流、隧洞导流、涵管导流以及施工过程中的坝体底孔导流、缺。

1F412000 水利水电工程施工水流控制
1F412011 施工导流标准
导流建筑物系指枢纽工程施工期所使用的临时性挡水建筑物和泄水建筑物。

1F412012 施工导流方式
分段围堰法导流
（a）平面图；（b）下游立视图；（c）导流底孔纵断面图
1—一期上游横向围堰；2—一期下游横向围堰；3—一、二期纵向围堰；4—预留缺口；5—导流底孔；6—二期上下游围堰轴线；7—护坦；8—封堵闸门槽；9—工作闸门槽；10—事故闸门槽；
11—已浇筑的混凝土坝体；12—未浇筑的混凝土坝体
1F412013 截流方法
截流过程
“戗堤”—为了截流，先在河床的一侧或两侧向河床中筑堤，该堤称为戗堤；
过程：进占—龙口范围加固—合龙—闭气。

一、截流方式
1F412020 导流建筑物及基坑排水
3.
1F412021 围堰的类型
1F412023 基坑排水技术
1F412024 导流泄水建筑物。

2020年一级建造师《水利水电工程管理与实务》精华讲义第一部分水利水电工程技术第二章水利水电工程施工水流控制第一节施工导流与截流【例题】在河谷狭窄的山区河流新建拱坝宜选用的施工导流方式是（）。

A.明渠导流B.底孔导流C.束窄河床导流D.隧洞导流【答案】D【解析】隧洞导流的导流方法适用于河谷狭窄、两岸地形陡峻、山岩坚实的山区河流。

土石围堰边坡稳定安全系数重力式混凝土围堰、浆砌石围堰安全系数不过水围堰堰顶高程和堰顶安全加高值应符合下列规定：（1）堰顶高程不低于设计洪水的静水位与波浪高度及堰顶安全加高值之和，不过水围堰堰顶安全加高下限值（m ）： （2）土石围堰防渗体顶部在设计洪水静水位以上加高值：斜墙式防渗体为0.6~0.8m ；心墙式防渗体为【例题】均质土围堰边坡稳定安全系数，应不低于（ ）。

A.1.05 B.1.15 C.1.20 D.1.30 【答案】A【解析】均质土围堰边坡稳定安全系数，应为≥1.05。

【注：考虑与永久建筑物的结合。

除上述四种还包括导流涵管】第三章地基处理工程【考点】地基分类及处理【例题】与软土地基相比，砂砾石地基具有的特点有（）。

A.承载能力差B.空隙率大C.压缩性大D.渗透性强E.触变性强【答案】BD特点是空隙大，孔隙率高，渗透性强。

故选择BD。

【解析】砂砾石地基是由砂砾石、砂卵石等构成的地基。

A.固结灌浆B.接触灌浆C.接缝灌浆D.回填灌浆【答案】B【解析】通过浆液灌入混凝土与基岩或混凝土与钢板之间缝隙，以增加接触面结合能力的灌浆是接触灌浆。

【考点】帷幕灌浆1.防渗帷幕的钻孔灌浆应具备的条件：（1）（2）【注】特殊情况的处理：【例题】高压喷射灌浆采用旋喷形式，下列有关其施工程序顺序正确的是（ ）。

A.钻孔→地面试喷→下喷射管→喷射提升→成墙B.钻孔→下喷射管→地面试喷→喷射提升→成桩C.钻孔→地面试喷→下喷射管→喷射提升→成桩D.钻孔→地面试喷→喷射提升→下喷射管→成墙 【答案】C【解析】高压喷射灌浆采用旋喷形式时，最后成的是桩，故可以排除AD 选项；先进行的是试喷，故排除选项B 。

水电站工程施工期水流控制1 概述1.1 工程项目及工作内容本章工程项目包括：1.1.1 右岸导流洞进水口围堰工程；1.1.2 安全渡汛和防护工程；1.1.3 施工期排水；1.1.4 2007年枯水期下闸及截流前闸门提升；1.1.5 右岸导流洞进水口围堰及岩埂拆除。

工作内容包括围堰的设计和施工；材料和设备的供应和试验检验、水流控制建筑物的运行和维护；临时建筑物及其设施和设备的拆除以及本合同规定的质量检查和验收等工作。

1.2 水文气象及相关条件溪洛渡水电站位于四川省雷波县与云南省永善县接壤的金沙江溪洛渡峡谷中，下游距宜宾市184km（河道里程），左岸距四川省雷波县城约15km，右距云南省永善县城约8km。

导流洞对称布置于金沙江左右两岸山体内，高程约在364～400m之间。

进口位于坝上游300～650m处，地形平缓，370～380m高程以下多为基岩小陡坎；380～450m 高程，地形坡度10～25°，分布大片崩坡积块碎石层，厚度3～5m；450m高程以上为基岩陡壁。

坝址区山高河窄，气候的垂直差异突出。

自下而上，三站的年平均气温为19.7℃～12.2℃。

极端最高气温为41℃～34.3℃。

极限最低气温为0.3℃～-8.9℃。

年降水量为547.3mm～832.7mm，一日最大降水量为72.4mm～130.4mm，5～10月为雨季，集中年降水量的88.4％～83.7％，相对湿度为66％～84％。

根据坝区中心场设立的气象站1989年～1997年资料，坝址处多年平均气温19.7℃，极端最高气温41.0℃，极端最低气温0.3℃，多年平均降水量547.3 mm，多年平均相对湿度66％，最大瞬时风速25 m/s（SE）。

金沙江流域径流主要来自降水，上游有部分融雪补给。

根据屏山站1939年～1992年共53年水文年流量资料统计，实测最大流量29000m3/s，实测最小流量1060m3/s，洪枯水位变幅达15.3m。

水利工程施工工艺与流量控制水利工程施工是指对水利设施进行建造、安装和调试的过程。

在整个水利工程的施工过程中，施工工艺的选择和流量控制是至关重要的环节。

本文将从施工工艺和流量控制两个方面探讨水利工程的相关内容。

一、施工工艺1.准备工作在施工前，需要进行仔细的准备工作。

这包括水利工程的详细设计、场地勘察、材料准备以及施工计划的制定。

只有做好充分的准备工作，才能保证施工的顺利进行。

2.基础施工水利工程的基础施工是指对水利设施的基础部分进行建造的工作。

常见的基础施工方法有挖土、打桩、浇筑混凝土等。

基础施工的质量对整个工程的稳定性和持久性起到关键作用，因此需要特别注意施工工艺的选择和操作的准确性。

3.结构施工结构施工是指对水利工程的具体结构进行建造的工作。

比如河道的开挖、堤坝的建造、水闸的安装等。

在进行结构施工时，需要根据具体的设计要求，采用合适的施工工艺，保证结构的稳定性和承载能力。

4.设备安装与调试水利工程中经常会涉及到各种设备的安装与调试工作，比如水泵、阀门等。

这些设备的安装质量和调试准确性直接影响水利工程的正常运行。

因此，在设备安装与调试过程中，需要严格按照施工工艺要求进行操作，并进行必要的测试和检查。

二、流量控制1.流量测量在水利工程中，准确测量流量是确保工程运行安全和有效的重要手段。

常见的流量测量方法包括流速测量、液位测量、压力测量等。

选择合适的流量测量方法，进行准确的测量和数据记录，可以为进一步的工程设计和管理提供必要的依据。

2.流量调控水利工程中，经常需要对流量进行调控，以满足不同的需求。

常见的流量调控方法有开启或关闭阀门、调整水泵的启停和转速等。

在进行流量调控时，需要根据实际情况，采取合理的方法和步骤，确保流量的稳定和控制的准确性。

3.水位控制水位控制是指通过合理的措施，控制水位的高低以满足工程需求。

在水利工程中，常见的水位控制方式有开启或关闭水闸、调整泄流量等。

水位控制的准确性直接影响到工程的安全和运行效果，因此需要严格按照流量控制方案进行操作和监控。

【背景资料】某平原区枢纽工程由泵站、节制闸等组成，采用闸、站结合布置方式，泵站与节制闸并排布置于调水河道，中间设分流岛，如图2所示。

水流控制该枢纽工程在施工期间发生如下事件：事件一：为方便施工导流和安全度汛，施工单位计划将泵站与节制闸分两期实施，在分流岛部位设纵向围堰，上、下游分期设横向围堰，如图2所示。

纵、横向围堰均采用土石结构。

在基坑四周布置单排真空井点进行基坑降水。

【问题】根据事件一，本枢纽工程是先施工泵站还是先施工节制闸？为什么？【答案】先施工节制闸。

理由：先施工节制闸，利用原有河道导流（泵站无法进行施工导流），泵站施工时可利用节制闸导流。

小结考题：考核互为导流【背景资料】某水电站工程主要工程内容包括：碾压混凝土坝、电站厂房、溢洪道等，工程规模为中型。

水电站装机容量为50MW，碾压混凝土坝坝顶高程417m，最大坝高65m。

事件二：上游围堰采用均质土围堰，围堰断面示意图如图5-2所示，施工单位分别采取瑞典圆弧法（K1）和简化毕肖普法（K2）计算围堰边坡稳定安全系数，K1、K2计算结果分别为1.03和1.08。

施工单位组织编制了围堰工程专项施工方案，专项施工方案内容包括工程概况等。

水流控制【问题】事件二中，▽h最小应为多少？K1、K2是否满足《水利水电工程施工组织设计规范》（SL303-2017）的要求？规范规定的最小值分别为多少？水流控制【答案】∇h最小应为0.5m。

K1不满足规范要求，规范规定的最小值为1.05；K2不满足规范要求，规范规定的最小值为1.15。

小结堰顶高程=设计静水位+波浪高度+安全超高不过水围堰的安全超高下限值（m）围堰型式围堰级别3 4～5土石围堰0.7 0.5 混凝土围堰、浆砌石围堰0.4 0.3 土石围堰边坡稳定安全系数围堰级别计算方法瑞典圆弧法简化毕肖普法3级≥1.20 ≥1.30 4级、5级≥1.05 ≥1.15。

水电站施工期水流控制方案1.1 概述1.1.1 导流选择1、大坝施工导流方案根据主体建筑物布置特点、坝址地形地质及水文条件，本工程采用全断围堰一次性拦断河床+隧洞导流方案。

取水口、溢洪道布置在大坝右岸，本工程导流隧洞布置在左岸。

2、厂房施工导流方案厂址处采用纵向围堰束窄河床的导流方式，根据厂址处的地形地貌及地质情况，施工导流前先进行河道的拓宽，拓宽后再进行施工导流，拓宽时先开挖厂房对岸河道，再修筑围堰，进行河道原主流线河道深挖拓宽。

河道主流线深挖拓宽与厂房基坑开挖同步进行。

3、引水洞施工导流引水洞进口底板高程为818.20m，在大坝截流后的第二年大汛期，坝体临时断面挡水度汛，度汛标准为50年重现期洪水，经调洪计算，坝前水位为821.62m，高于引水洞进口高程，施工进度要求在第二年大汛前，引水洞进口需具备临时下闸挡水条件，在第二年大汛期间，如发生大坝度汛标准洪水，引水洞进口则采用临时下闸措施，以保证引水洞常年施工。

引水洞1#、2#施工支洞进口高程均较高，施工期间无导流及度汛问题。

1.1.2 大坝施工导流程序第一年5月～9月进行导流隧洞开挖、衬砌施工，第一年10月上下游围堰截流、填筑完成，并进行控制灌浆防渗处理，导流程序分为3个阶段。

1、第一阶段一枯（第一年10月～第二年3月），由隧洞泄流，大坝进行基坑开挖、趾板混凝土浇筑并于3月底填筑至全年20年一遇拦洪度汛高程828.80m,导流洞、溢洪道联合泄流。

2、第二阶段二汛（第二年4月～第二年9月），该时段内由大坝临时断面挡水，导流洞、溢洪道联合泄流，4月底大坝填筑至50年拦洪度汛高程，6月底大坝填筑至坝顶高程同时完成溢洪道混凝土的浇筑，第二年7月～9月为大坝沉降期。

3、第三阶段二枯（第二年10月～第二年12月），利用上游围堰挡水，导流洞泄流，进行面板、防浪墙混凝土的浇筑，11月底完成面板的浇筑，12月14日前完成防浪墙浇筑，12月15日下闸蓄水1.1.3 厂房施工导流程序厂房施工导流与厂房段的河道深挖拓宽相结合，拟定在第一年10月进行左岸河道深挖拓宽，利用挖弃渣装土石编织袋为围堰填筑备料，第一年10月初进行导流围堰的填筑。
